标牌标准做法

1、现场二图八牌：

现场二图八牌放置在室外明显处，项目可根据实际情况制作重大危险源和环境因素公示牌等，

1）材质：建议采用户外喷绘，背板为方管焊接覆铁皮（可选用更为优质的材料），外框采用不锈钢边框制作；

2）规格：

①重点工程采用方钢焊接而成，需做砼基础，预留焊接件；图牌为长方形，长宽比例为1:2，尺寸为2m×3m，图牌离地间隔为0.15m；

②普通工程采用2m×3.2m，图牌为长方形，长宽比例为1:2，尺寸为1.5m×3m, 图牌离地间

隔为0.3m，建议采用为80mm×80mm×3mm方管支架（喷银色漆）；

3）图牌标准组合：采用蓝框（建工蓝）白底组合，上标图牌名称（白色），下标徽标与集团名称组合（白色），白色区域内为图牌内容（黑字）。

重点工程图牌（A样式）

普通工程图牌（B样式）

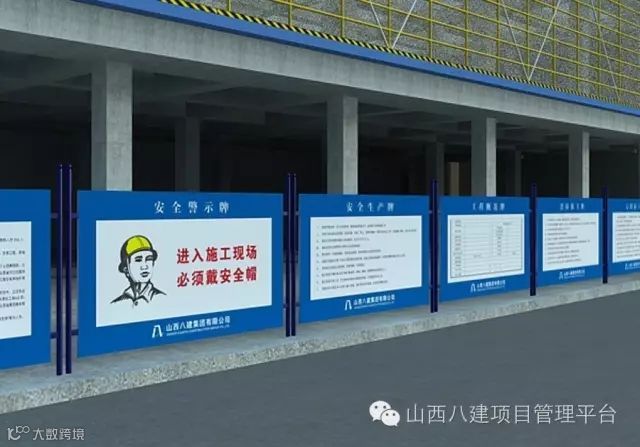

二图八牌示意图

二图八牌

2、现场主要标牌：

现场各部门标识牌和员工胸牌应与公司一致，以求树立、展示良好的企业文化。

1）材质：一般采用亚克力面板、不锈钢或其他材质。

2）规格：门牌尺寸为0.3m×0.1m（长×宽）；

导向牌建议为1.6m×1m和1.6m×0.6m(高×宽)，如图示；

胸牌尺寸与公司一直；

配电箱标识图贴建议为0.15m×0.11m（长×宽），消防标识图贴建议为0.45m×0.35m（长×宽）；

其他标识牌为0.3m×0.2m（长×宽）。

3）色彩：采用蓝（建工蓝）白组合。

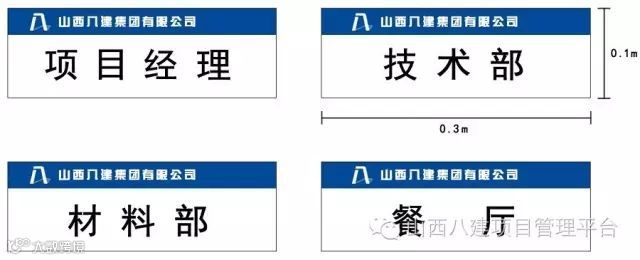

门牌样式

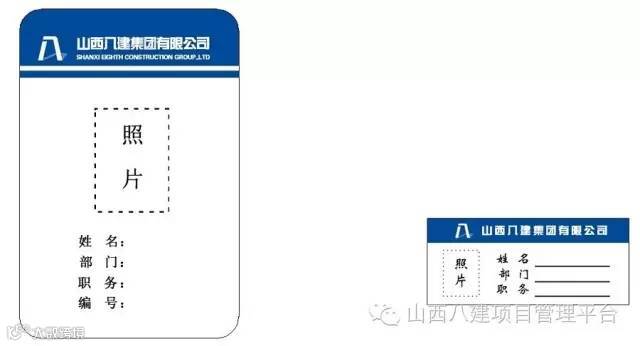

胸牌样式

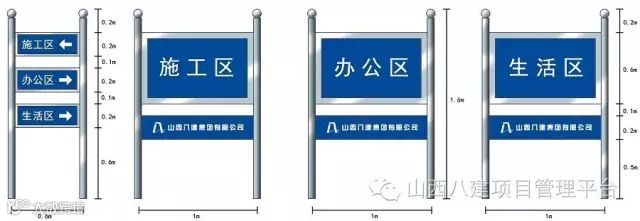

现场导向牌样式

配电箱及消防器械图贴样式

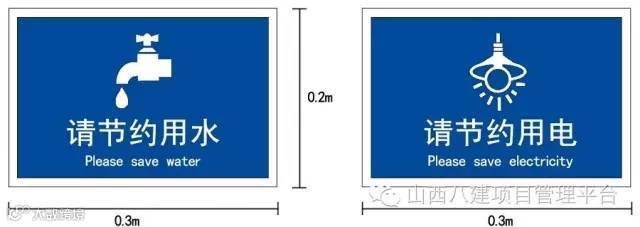

现场其他标识牌样式

3、会议室图牌：

现场会议室内一端悬挂山西八建企业徽标，其它墙面可悬挂本工程效果图和企业代表性工程照。

1）材质：室内写真展板，背板为PVC材质，中银边框；

2）规格：山西八建企业徽标牌根据会议室大小设置；组织机构图牌规格为：0.6m×0.8m；精神文明建设目标管理体系和项目质量、职业健康与安全及环境管理体系图牌高度控制在1m，长度根据实际编制的内容确定；

3）色彩：建工蓝

会议室品牌标识展示墙

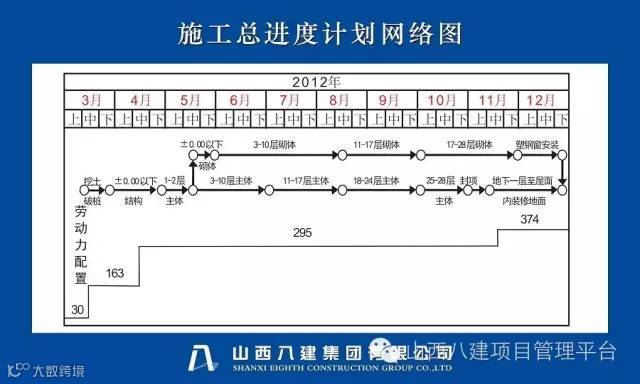

施工总进度计划网络图

管理体系图牌

备注：施工总进度计划网络图与管理体系图牌的尺寸根据实际需要确定

4、项目部各施工图牌：

岗位职责及安全生产责任制牌应悬挂在现场办公室明显处

）材质：室内写真展板，背板为PVC或亚克力材质，中银边框；

2）规格：0.6m×0.8m

3）色彩：建工蓝

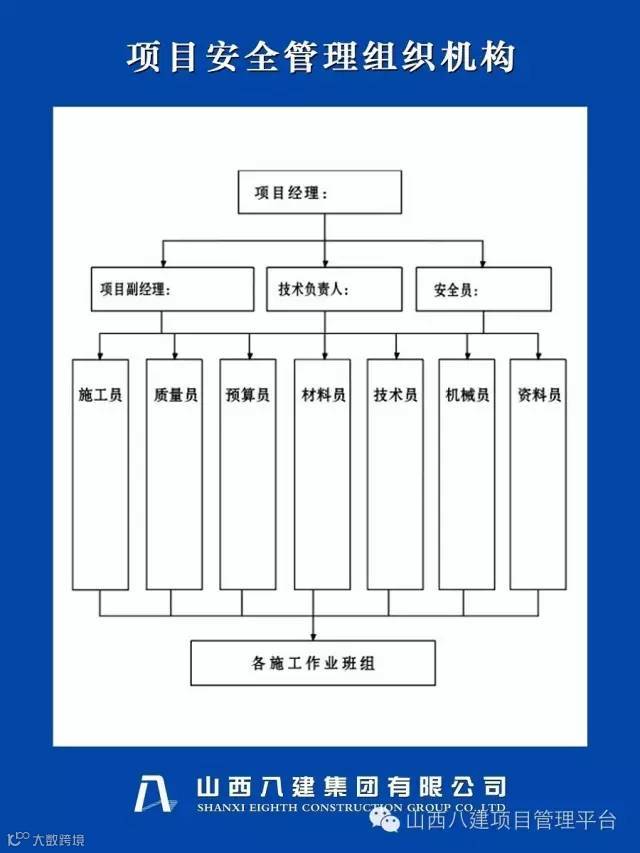

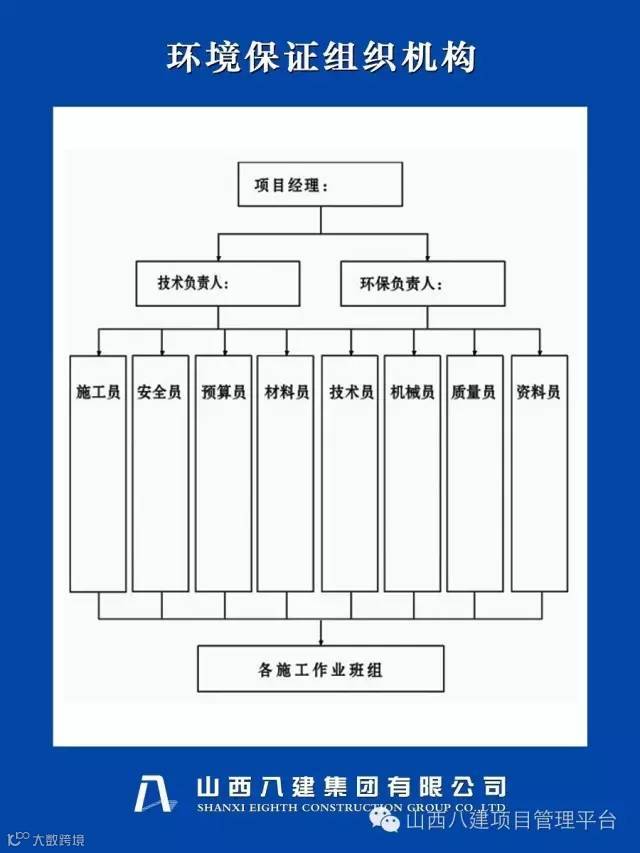

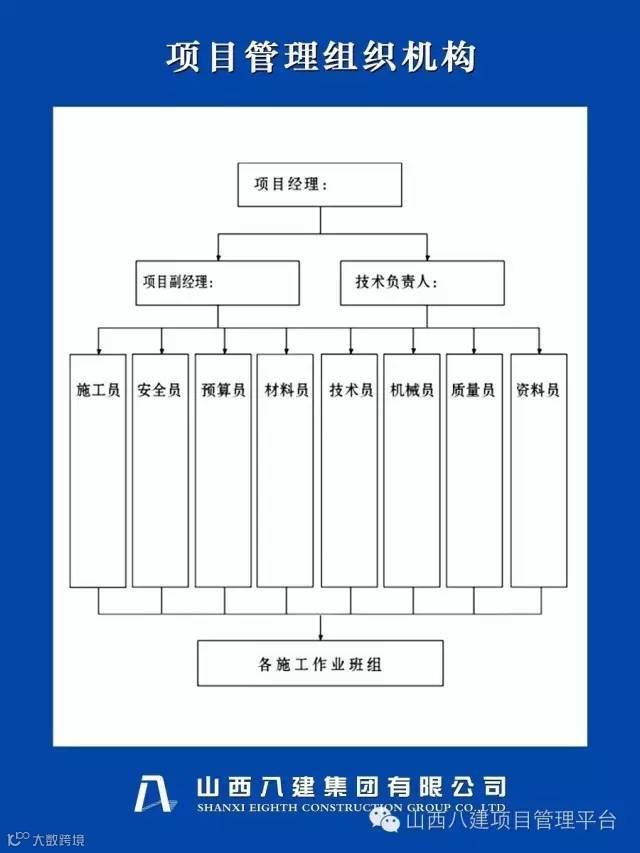

组织机构图牌

岗位职责图牌

其它管理制度及操作规程图牌
