【施工技术】毫米级的工程质量管控，分享万科项目运用日式工程放线法实例

日本的工人没有线是不会施工的，同时这也和图纸的精细程度有很大关系，在施工图阶段，内装及各专业的深化图及尺寸均已经深化至毫米级......

整体感觉放线在日本的项目中有着灵魂一样的作用，包括放线员在内，每个工人在工作中都与放线工作紧密相连，今天就给大家分享万科项目日式工程放线体系实例。

一、日式施工控制线介绍

建筑产品已全面进入精装修时代，现场对土建基面的尺寸精度要求将越来越高。为了在施工中规避不同分项施工过程中反复弹设施工控制线而出现的尺寸精度累积偏差，我们将大力推行“日式放线法”；在施工过程中，我们务必严格做好“主体控制线”、“砌筑/抹灰控制线” 及“水平标高控制线”、“轴线、十字通线、规方线、预留洞口线”等贯穿整个施工过程的一系列“日式”施工控制线，已达到土建结构、装饰、装修工程的精细化管理。同时，我们在现场施工管理过程中，应始终保持设定明确可量化的标准来控制土建基面的尺寸精度，为装饰、装修工程材料的定尺加工、安装提供有效保证，从而缩短工期，为分户验收、竣工验收创造有利条件。

二、名词解释

双控线：构件定位线、控制线。

构件定位线：即柱、墙、梁等构件的边框线。

控制线：距构件定位线300 mm的平行线。

三、前期准备

1、施工放线人员配备：

主体施工阶段

T6户型每栋高层土建放线人员4人，安装放线人员2人；以此类推

T12户型每栋高层土建放线人员6人，安装放线人员3人；以此类推

砌体施工阶段

T6户型每栋高层土建放线人员4人，安装放线人员3人；以此类推

T6户型每栋高层土建放线人员6人，安装放线人员4人；以此类推

抹灰及地坪施工阶段

每栋高层土建、安装放线人员为2人，以此类推

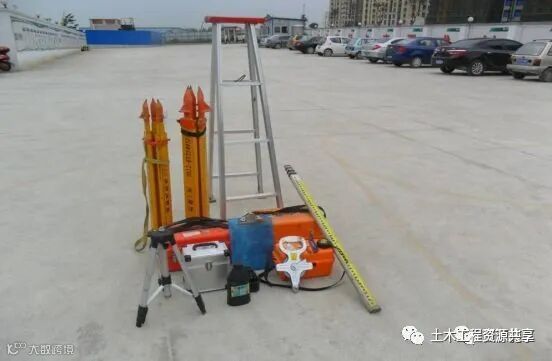

2、仪器配备：

1）全站仪

2）经纬仪

3）铅垂仪

4）红外线放线仪

5）钢卷尺

6）塔尺

7）墨斗

8）弹线采用黑色优质墨汁，要求与结构附着力强，且不褪色

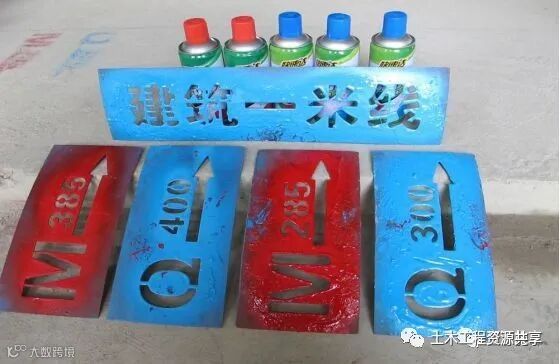

9）各种标识的镂空雕板和优质喷漆

10）铝梯（用于天棚放线，需便于携带和移动）

3、施工放线图编制审核：

放线图要求精细化，综合了各专业内容后，每一个距离和尺寸、位置需表示清楚，必须经过再三校审后才能进行现场实施。

四、放线计划与实施

（一）、主体施工阶段：

1、主体施工阶段施工放线流程如下：

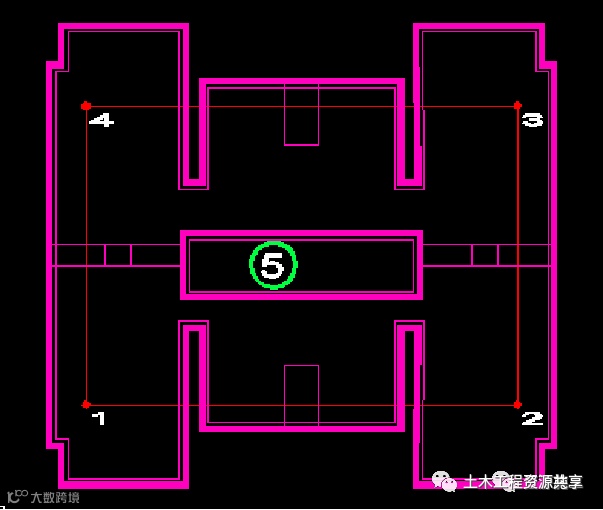

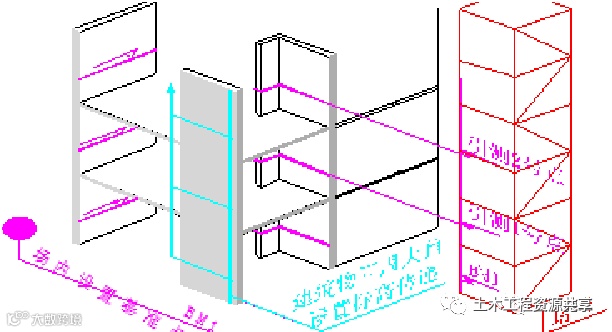

（1）基础施工完成后将基础阶段的内控点引测至首层板面建立轴线控制网，控制点不能少于4个。

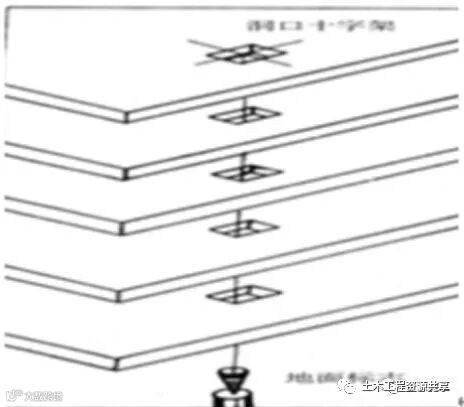

（2）楼层砼浇筑完成后采用激光铅垂仪将轴线控制网的4个控点传递至板面，并依次弹线，形成楼层主控线。

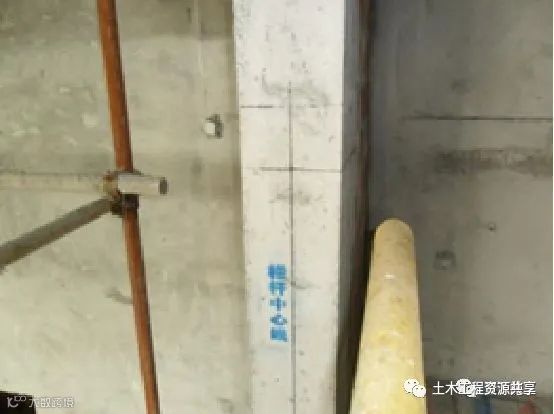

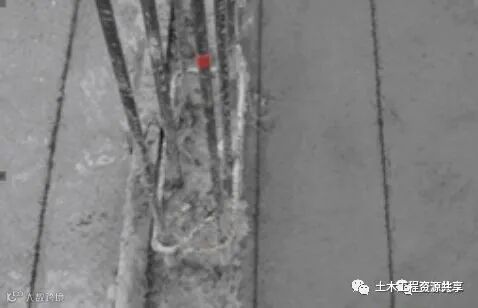

（3）依据楼层主控线与构件的关系进行结构放线，结构放线采用双线控制（控制线及构件边线），控制线与构件边线间距按照300mm引测；轴线、墙柱控制线在混凝土浇筑完成后同时引测（阳台、飘窗同样弹线并依据控制线进行查）。

（4）结构标高传递在塔吊、电梯井道内侧及建筑物外墙上同时设置并互相校对，每月利用场地内的高程控制基准点对建筑物、电梯井道内侧及塔吊上的标高进行复核，并形成书面复核记录报监理公司备案。

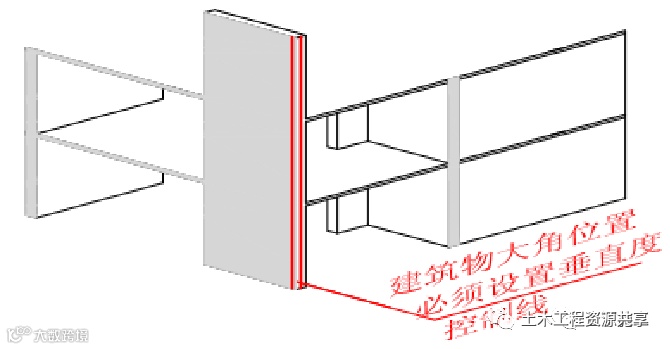

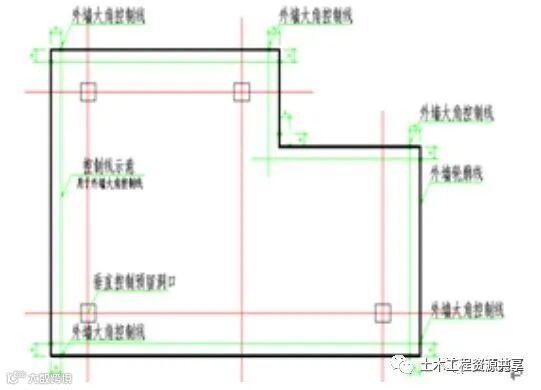

（5）建筑物大角位置设置垂直度控制线，控制线距墙边100mm。

（6）混凝土结构墙体内预埋线盒在关模板前采用标高控制线（塔吊标高控制线、建筑物标高控制线）、结构双控线（构件边线、控制线）做精确定位。

（7）板模安装完成后，按照《安装放线平面图》在板模上做水电预埋的精确定位。

（8）以后各层依次进行，直至结构封顶。

（二）砌体阶段

主体结构模板拆除，楼层清洁完成后即开始砌体阶段的施工放线。

1、各定位、控制线的测量放线

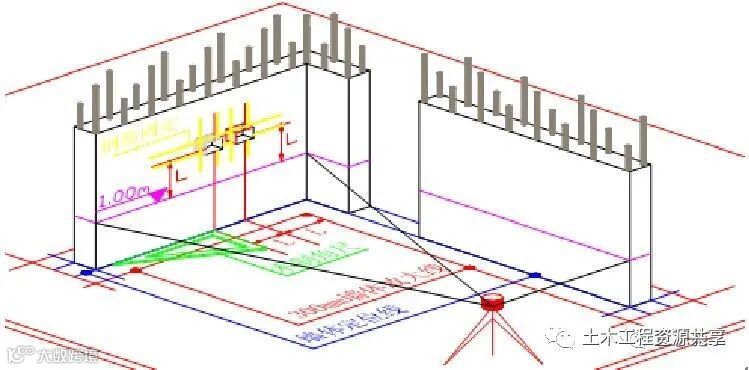

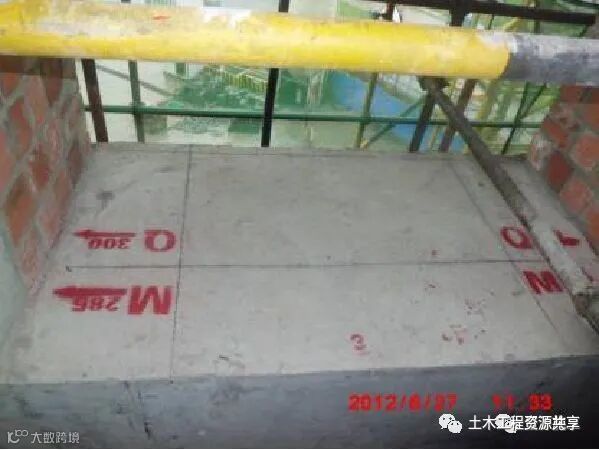

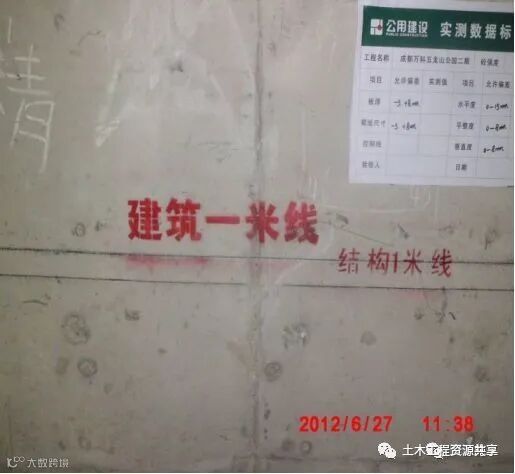

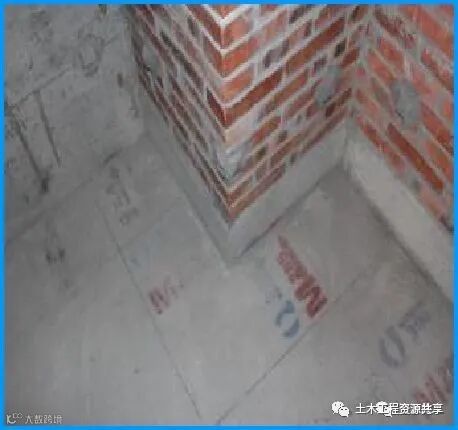

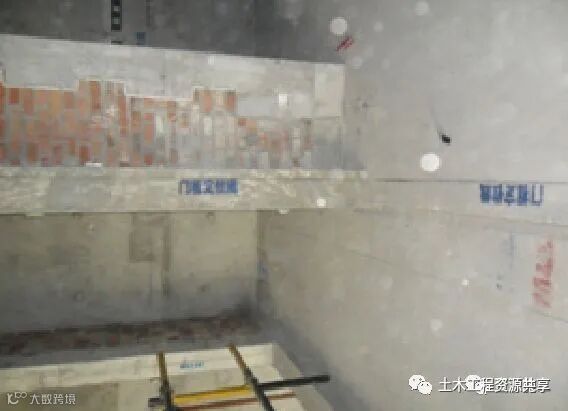

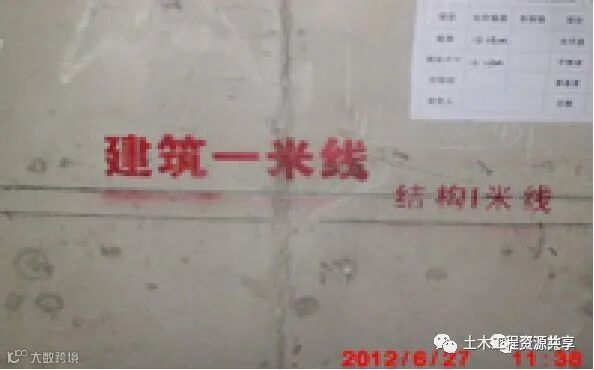

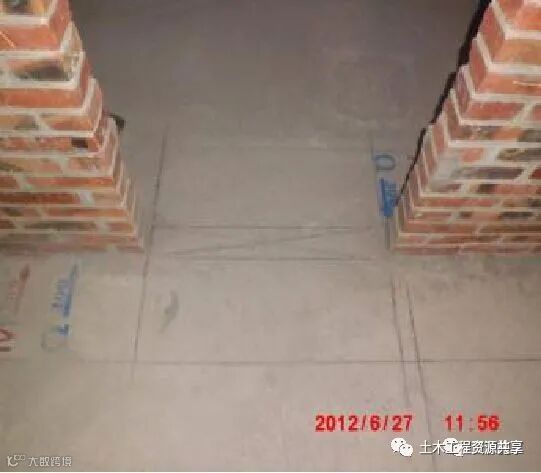

（1）将主体施工阶段测放的控制作为砌抹控制线，利用砌抹控制线弹出砌体地面边线（并喷标记Q300 、M285），砌筑端头有结构墙体的，在结构墙体上弹出砌筑定位线；砌筑端头无剪力墙，采用竖皮数杆；施工完成的砼墙面提前弹出结构1m线 及建筑一米线；门洞口弹出门洞定位线采用交叉对角线表示。

（2）门窗位置双控线：砌筑开始前利用砌抹控制线弹设飘窗位置砌抹控制线及窗安装定位线，并引至顶部；由建筑一米线弹出窗台定位线。

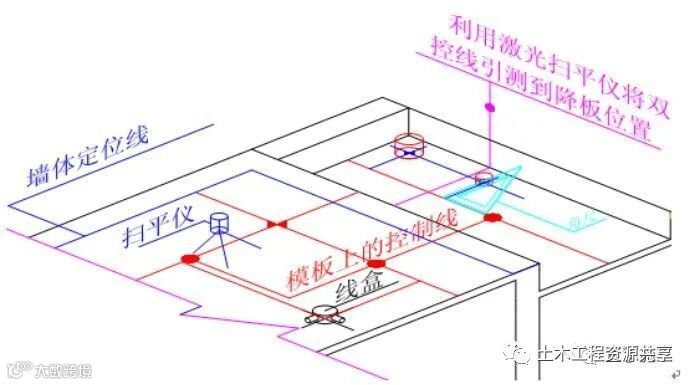

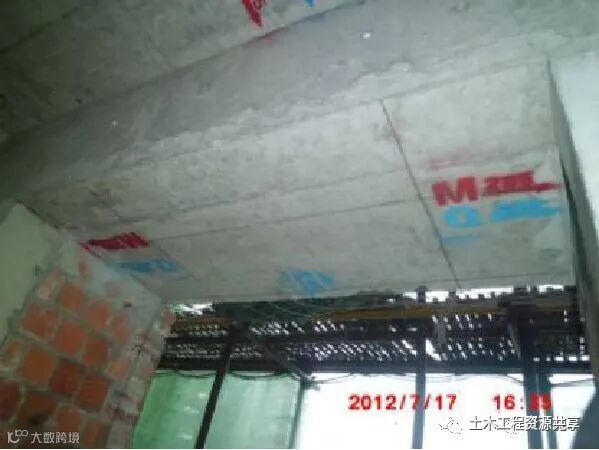

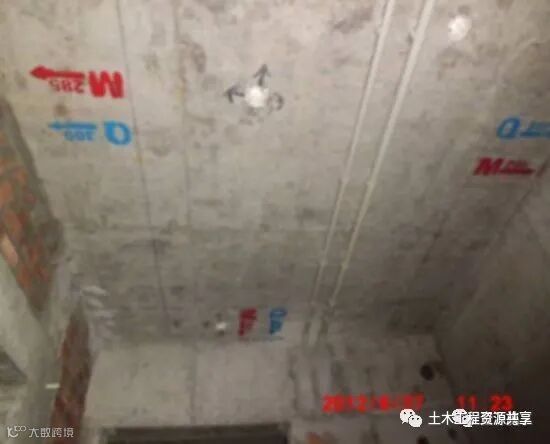

（3）砌筑前利用激光扫平仪将地面门洞定位线、地面控制线弹到天花板上。

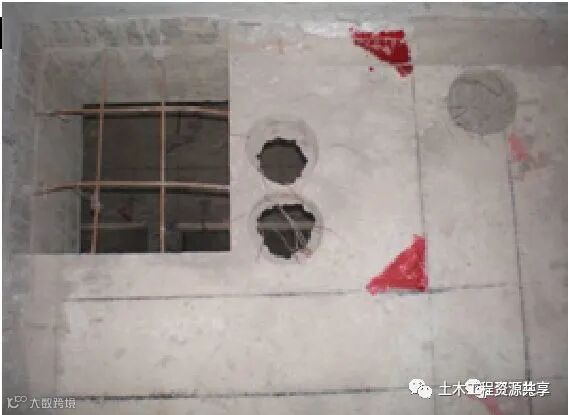

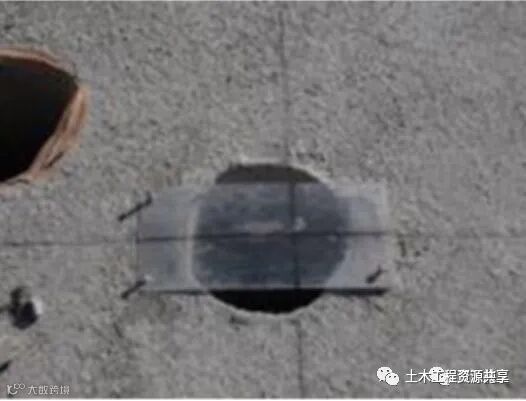

（4）管道井、烟道也须设置双控线（边线、控制线）。成品烟道和水电预留孔，在结构施工阶段，须放线定位。

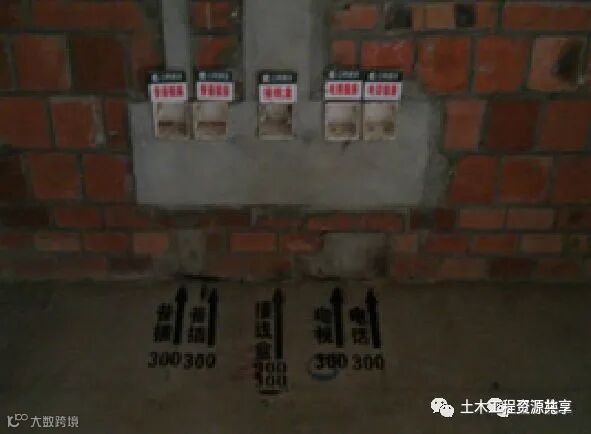

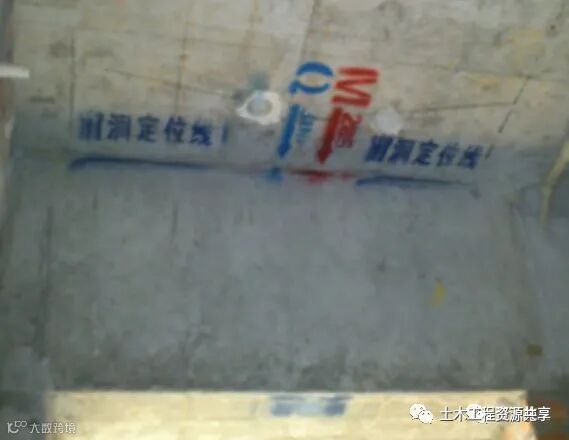

（5）水电定位：利用控制线弹出点位线，用内侧箭头标识标记点位与建筑一米线控制标高的左右位置关系。

（6）门窗、栏杆定位线：利用控制线、建筑1m线弹设门窗安装定位线、栏杆中线，栏杆上口线，并用激光扫平仪引至另外几侧。

（三）抹灰及地坪阶段

1、利用砌筑时弹设的控制线进行抹灰面灰饼定点。

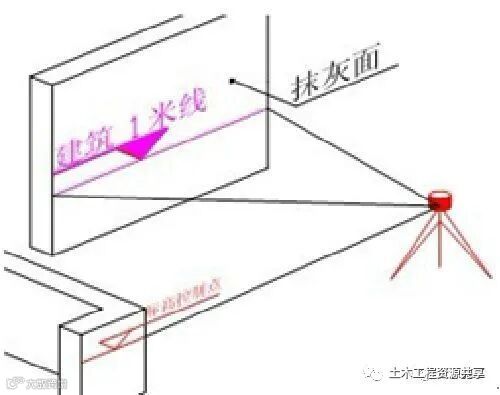

2、抹灰完成后在墙面补弹出建筑1m线。

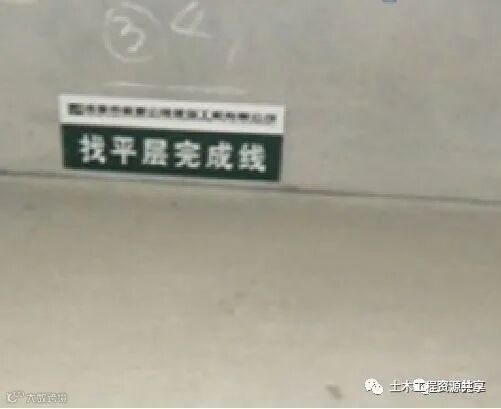

3、由建筑1m线弹设地坪找平层完成线。

五、检查标准及流程

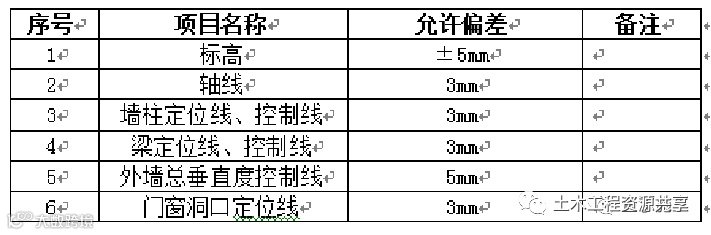

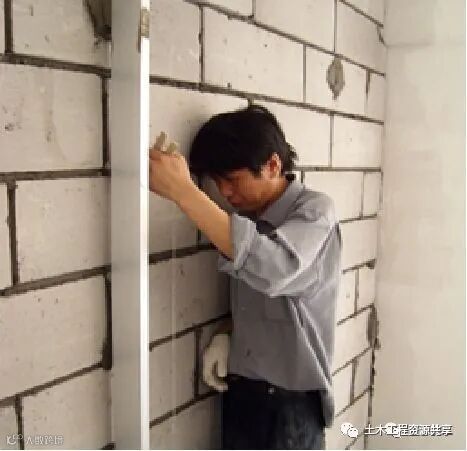

1、放线精度要求。

2、以上各阶段施工放线完成后，放线组100%自检，技术组80%复检，对建筑定位、楼栋内控点还需项目技术负责人100%复检，合格后报请监理及甲方验收，且要求有记录及参加人员签字。

3、现场所有工序施工前必须有控制线，并在施工前由技术组、放线组进行控制线复核，100%合格后才允许施工。

4、所有测量控制线必须要标注名称，所有引线必须是从主控线进行引测，引线的传递不大于2次（引线传递要复核）。
