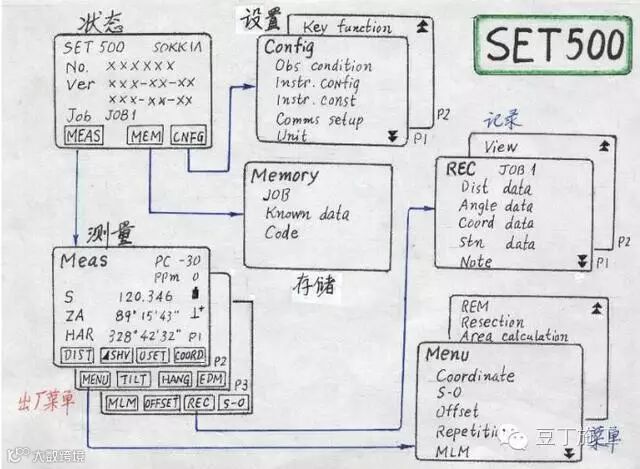

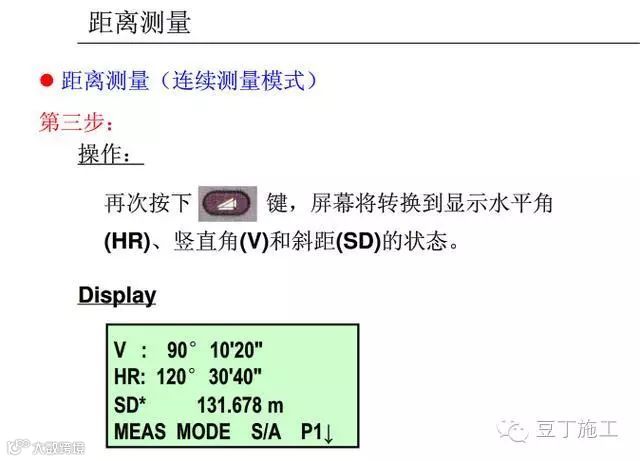

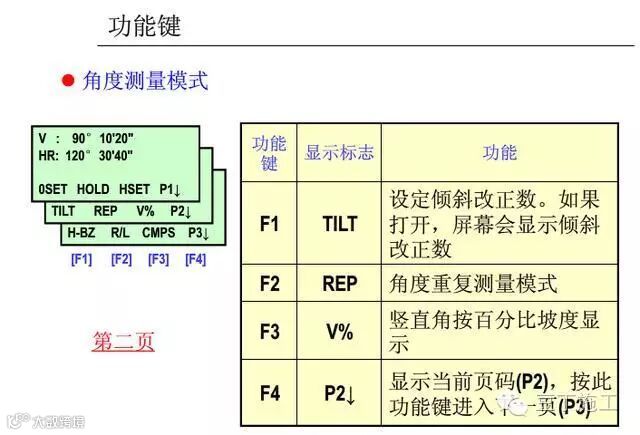

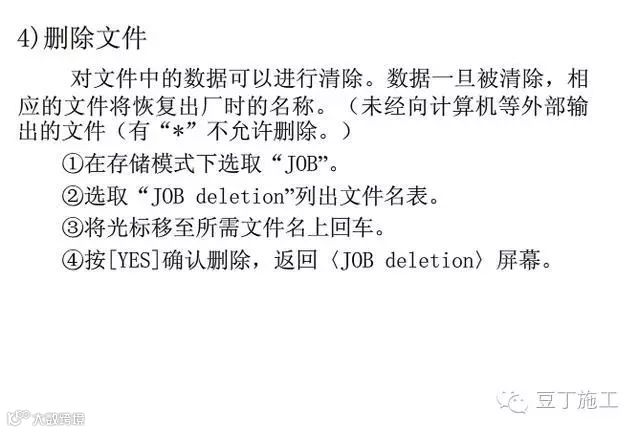

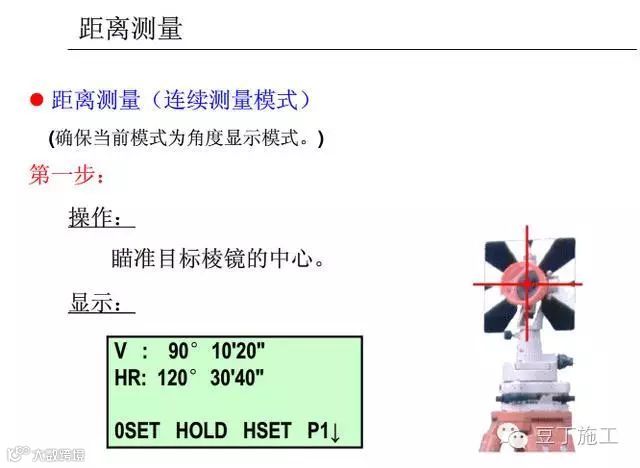

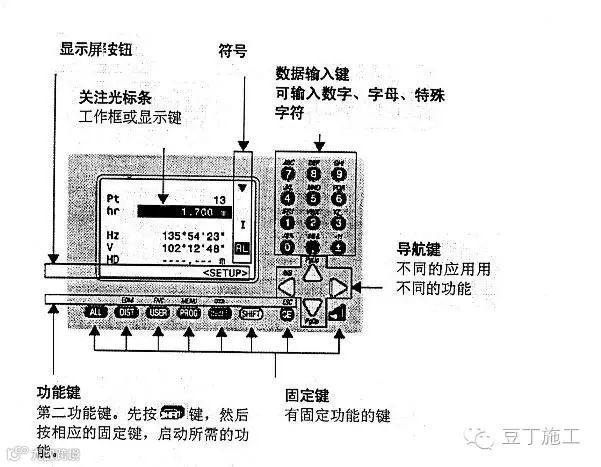

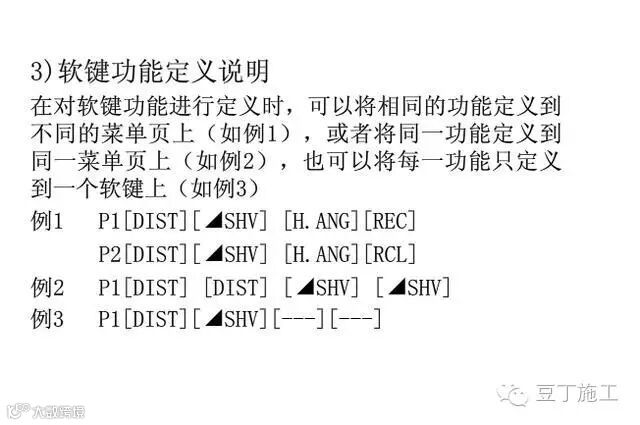

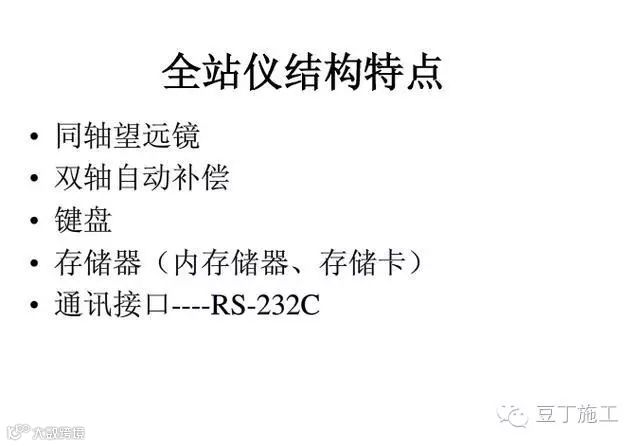

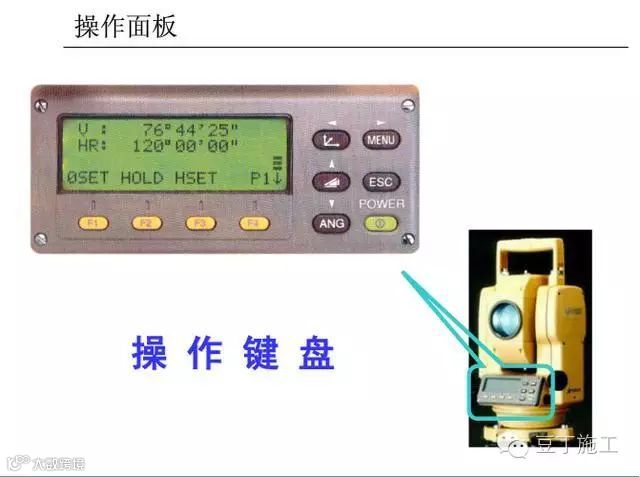

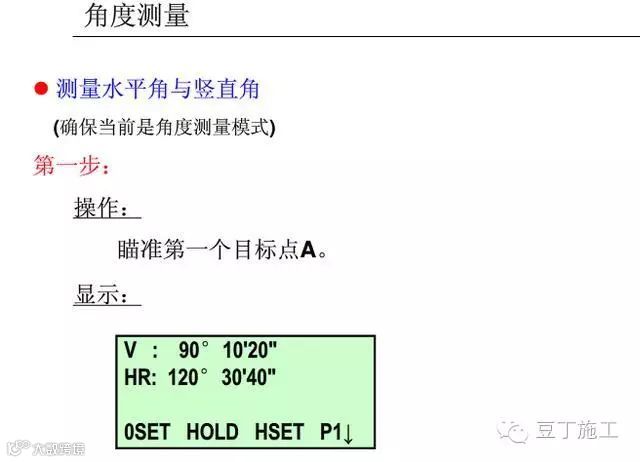

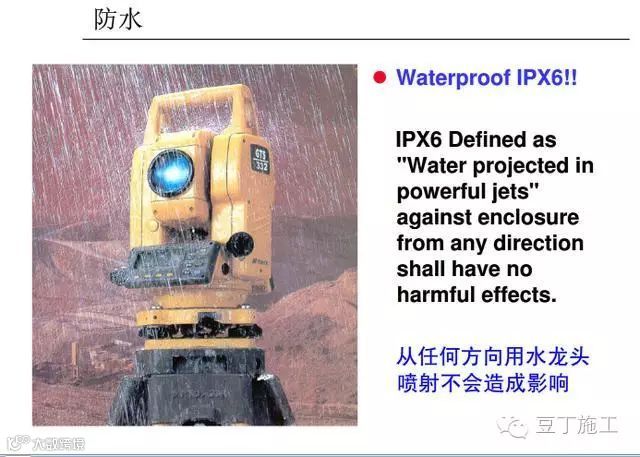

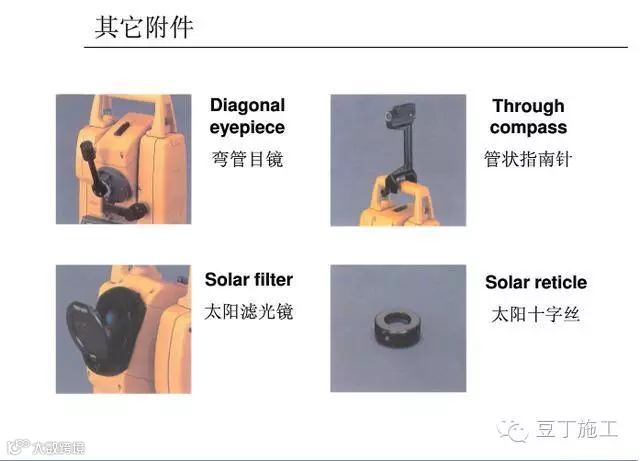

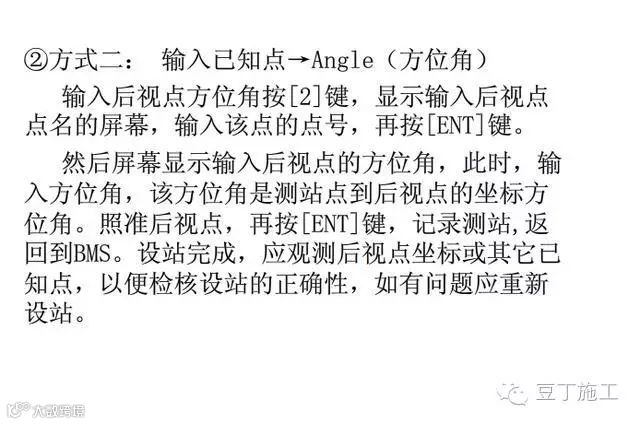

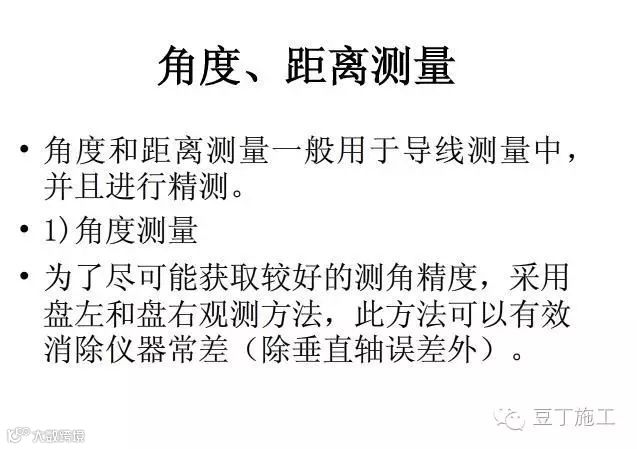

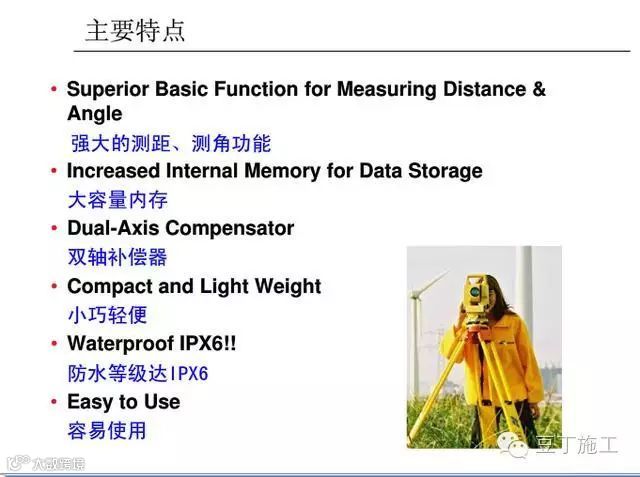

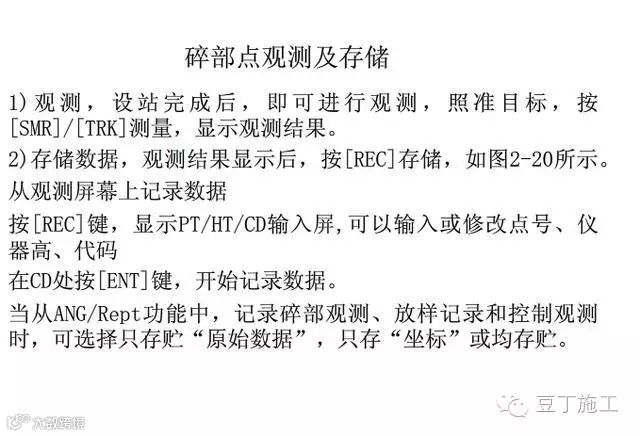

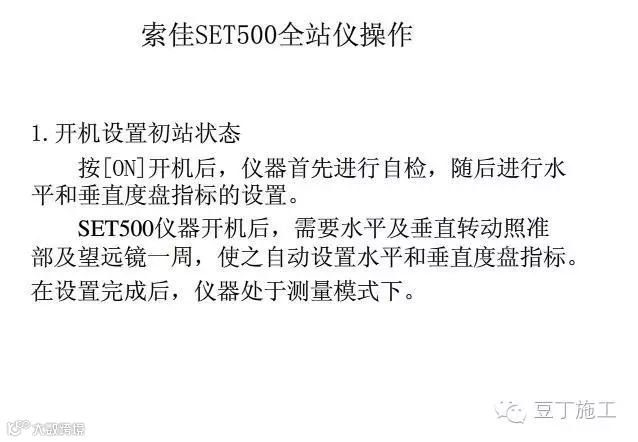

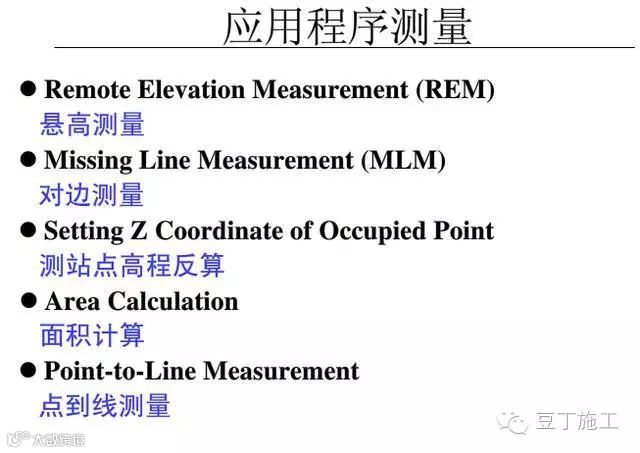

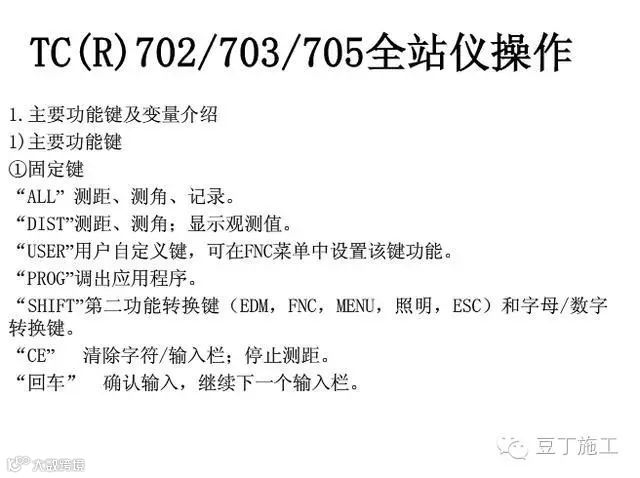

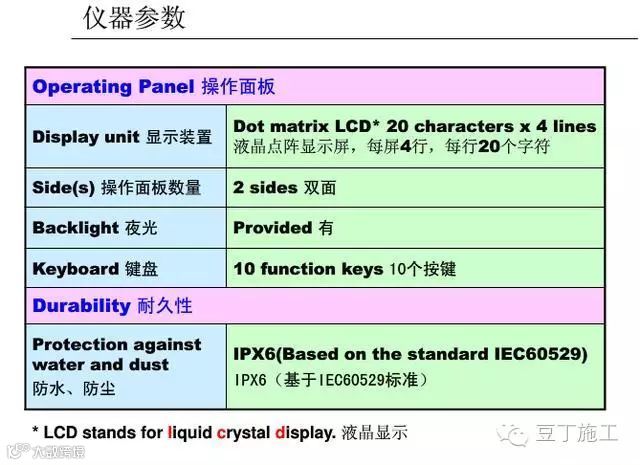

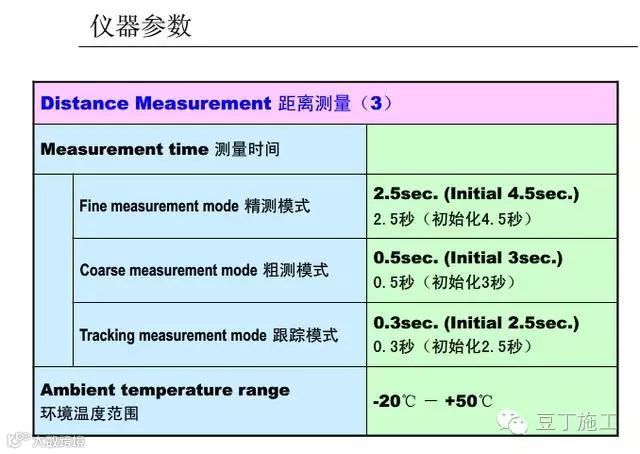

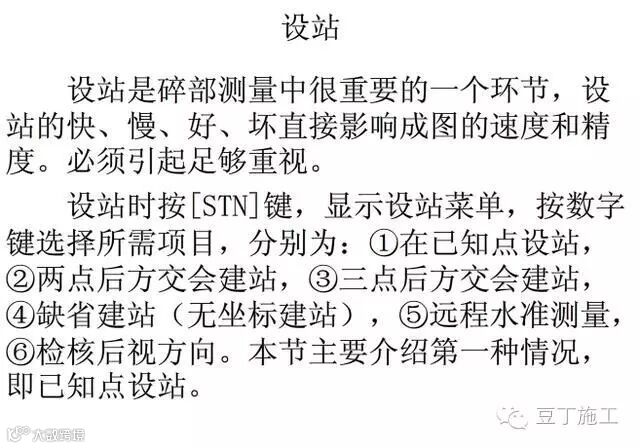

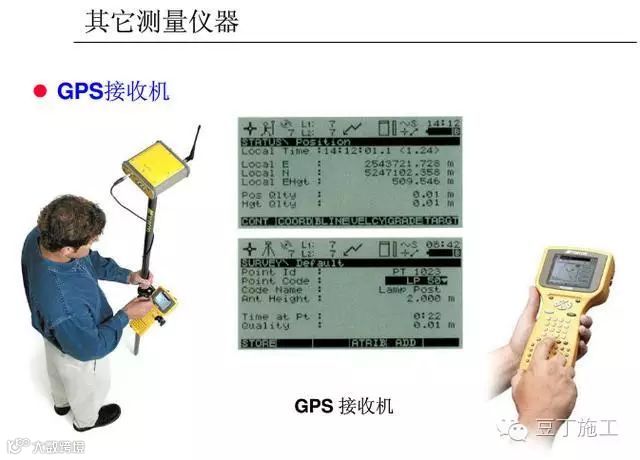

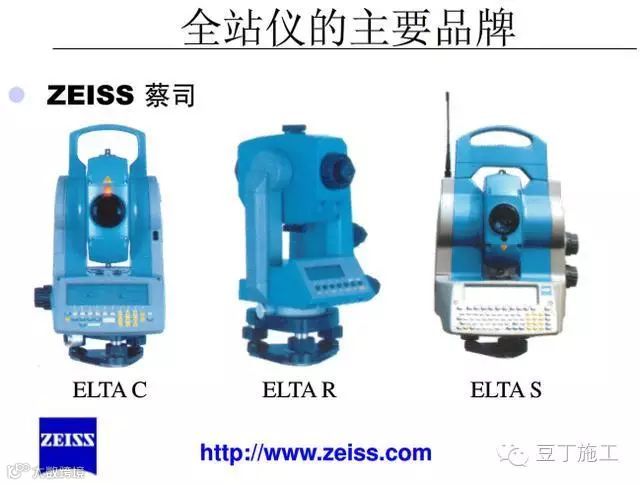

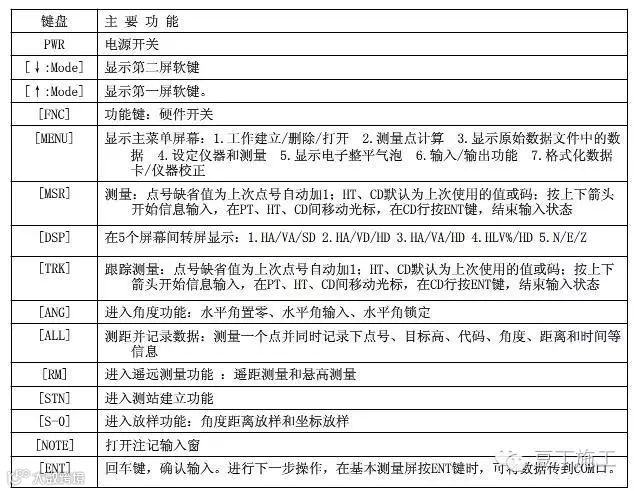

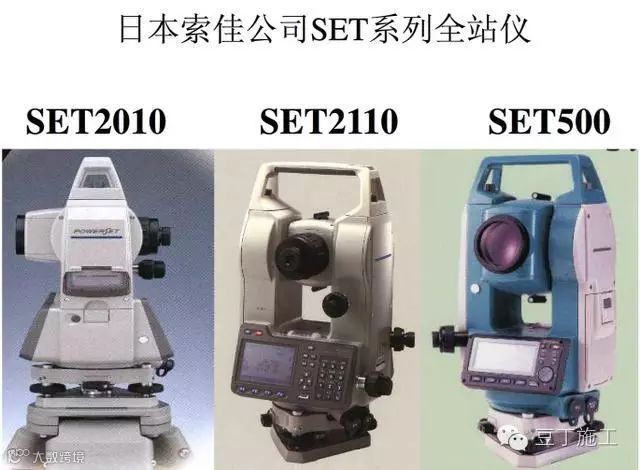

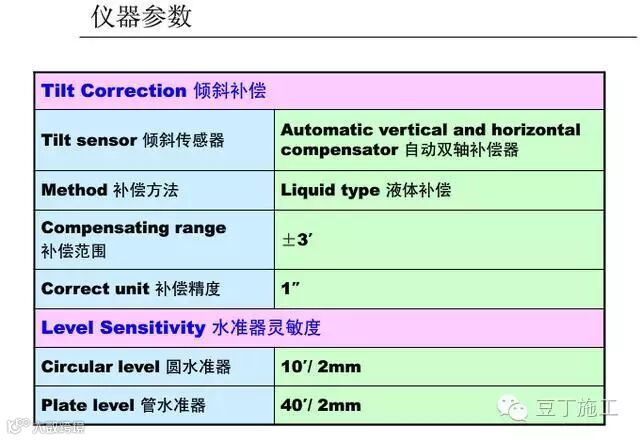

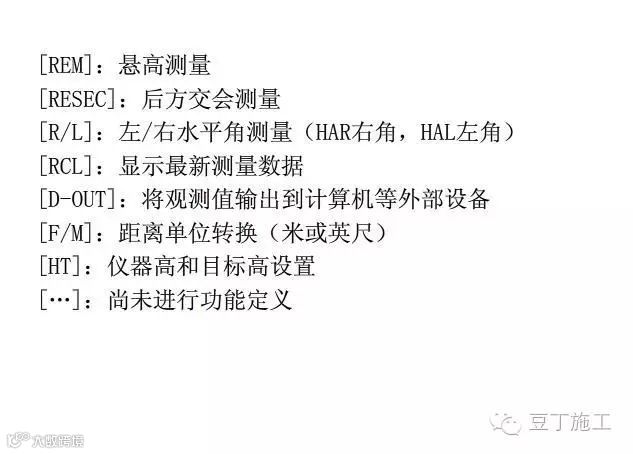

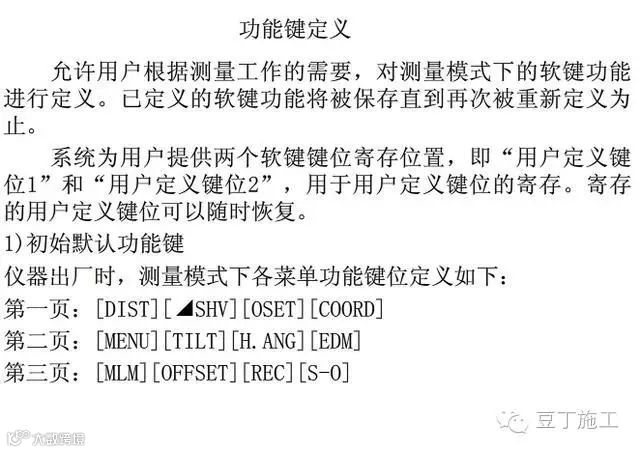

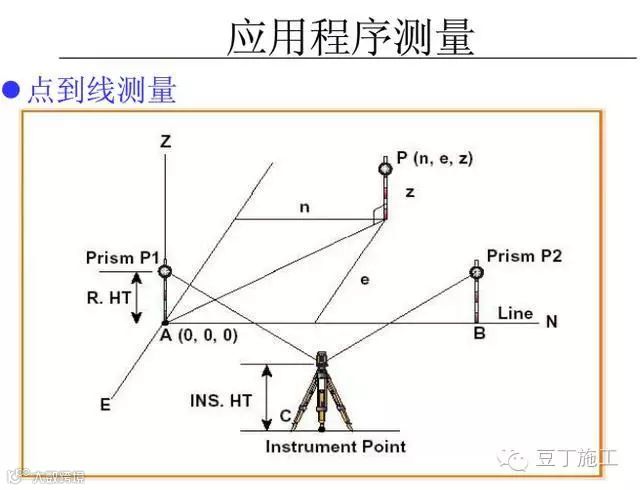

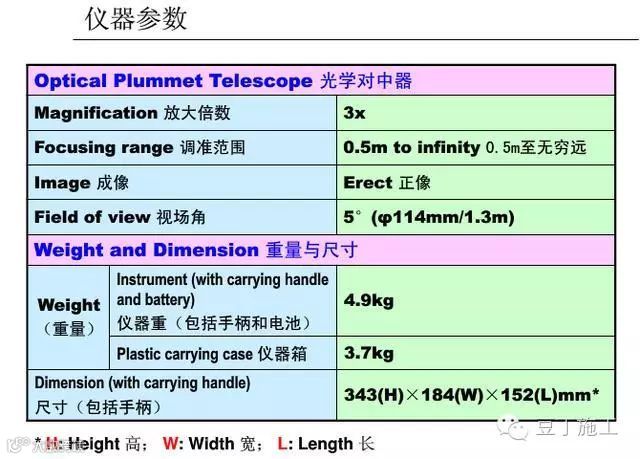

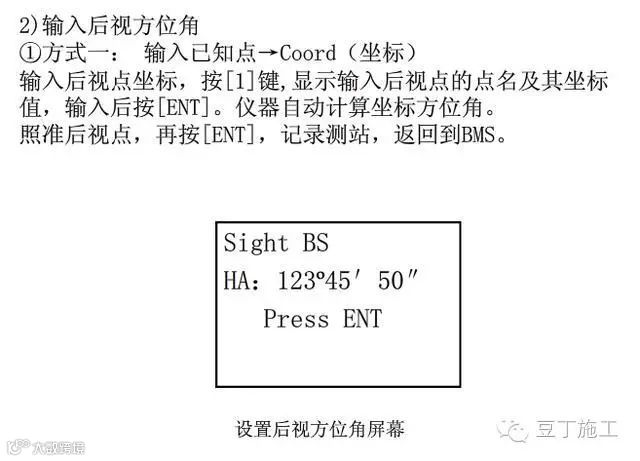

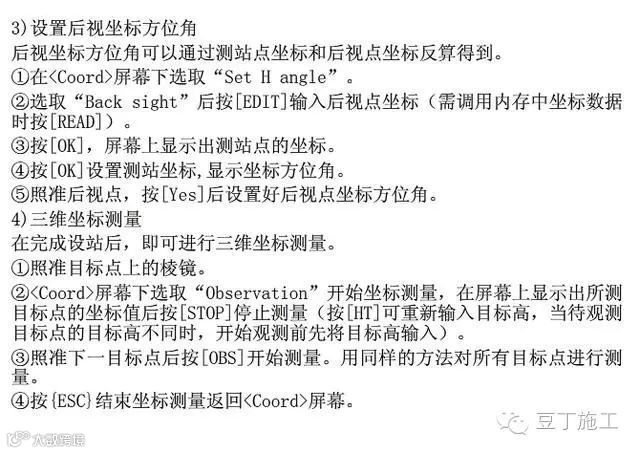

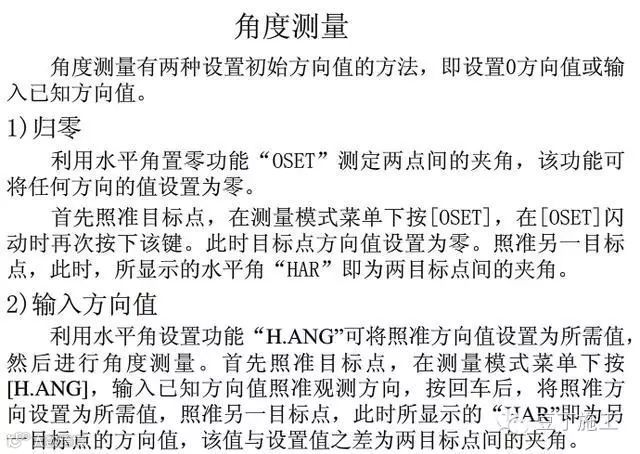

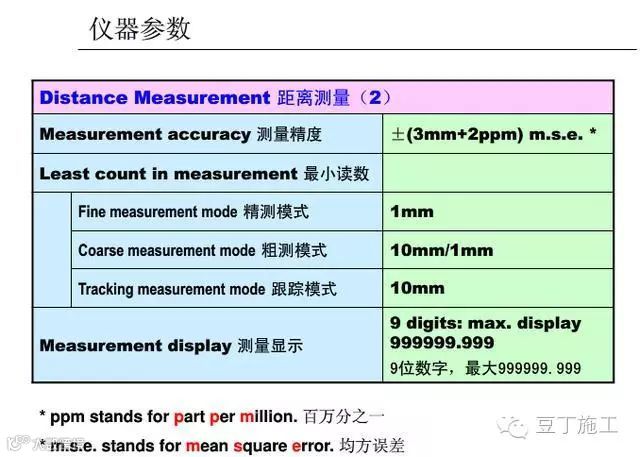

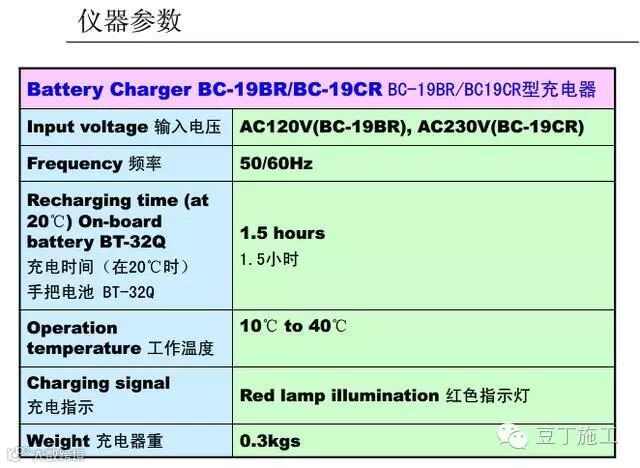

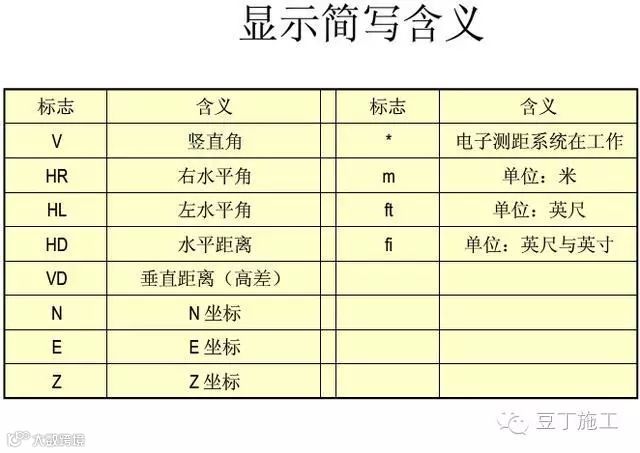

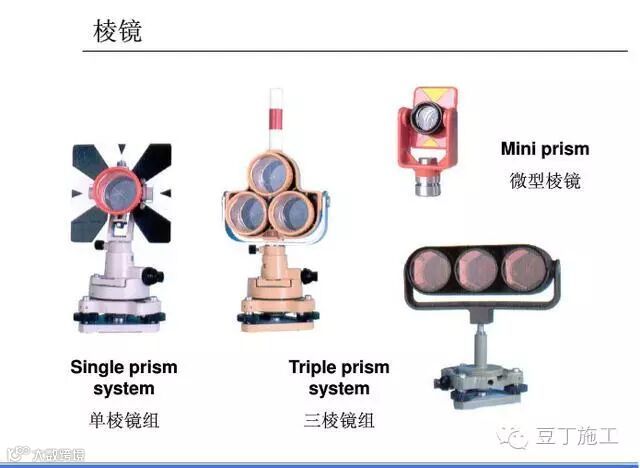

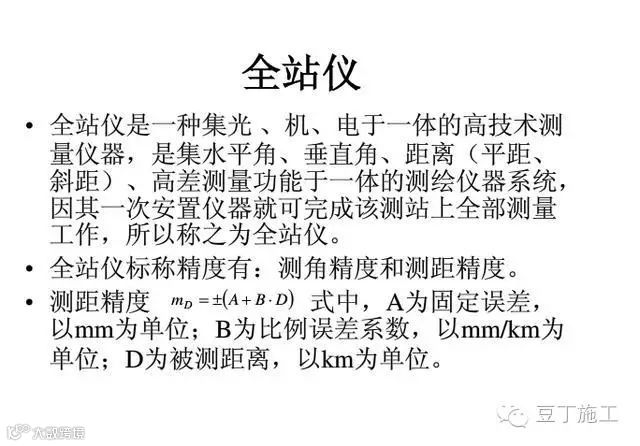

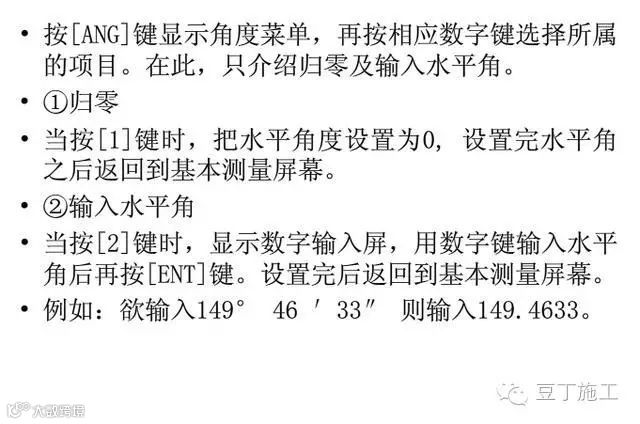

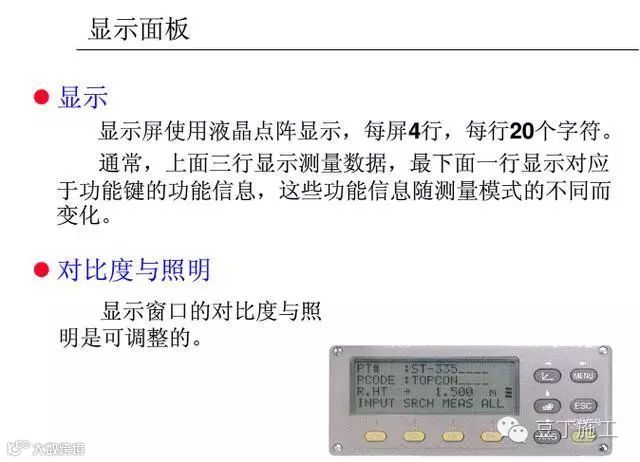

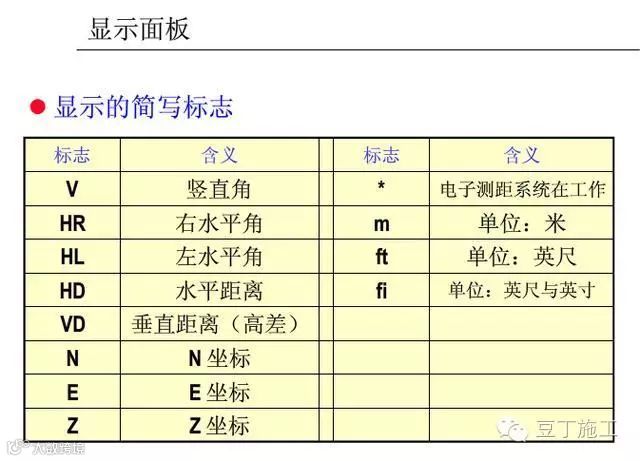

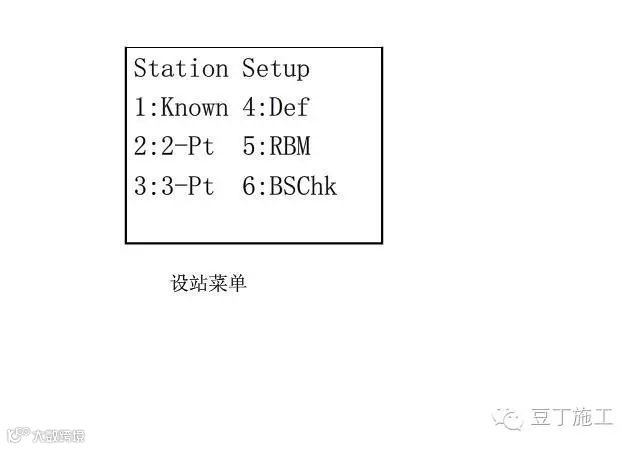

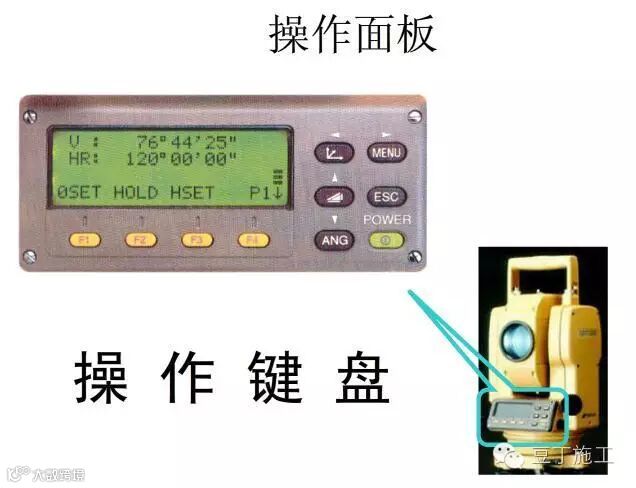

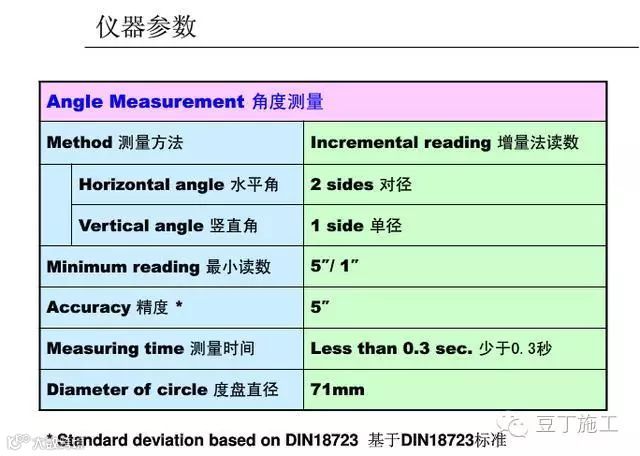

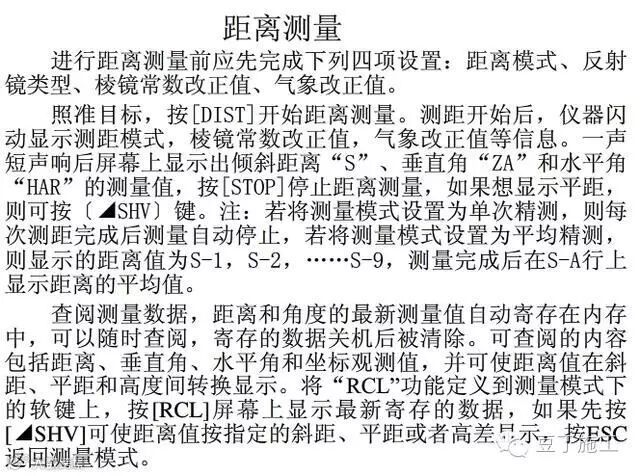

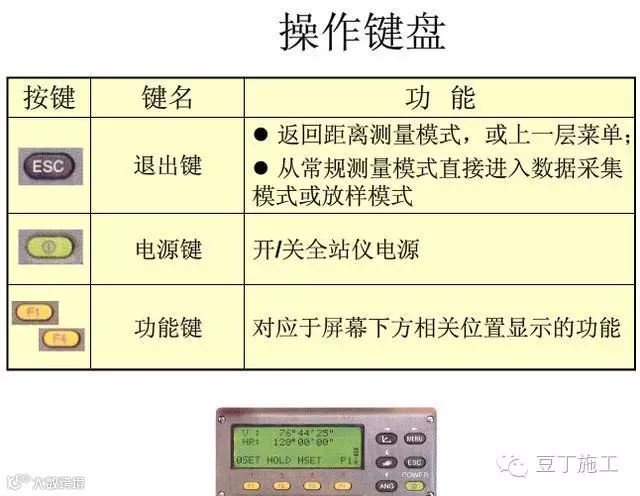

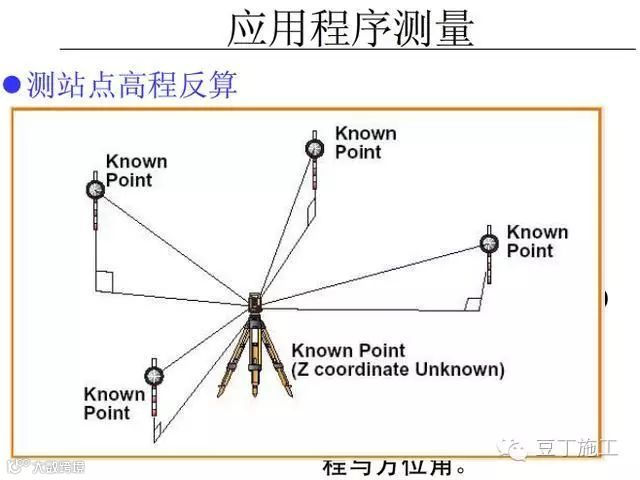

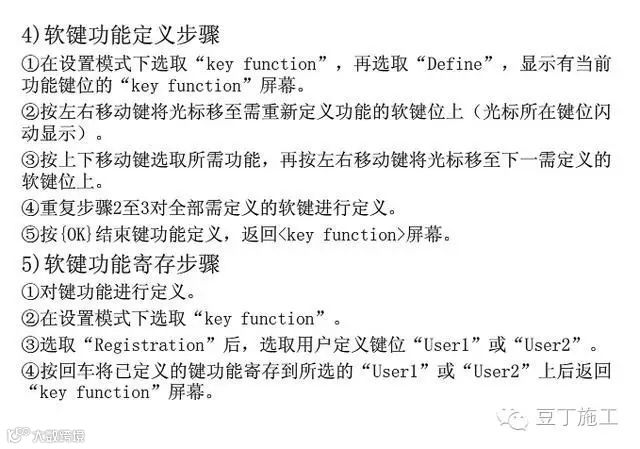

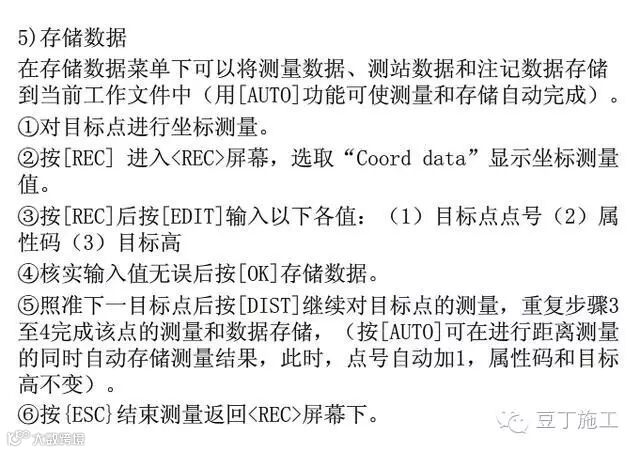

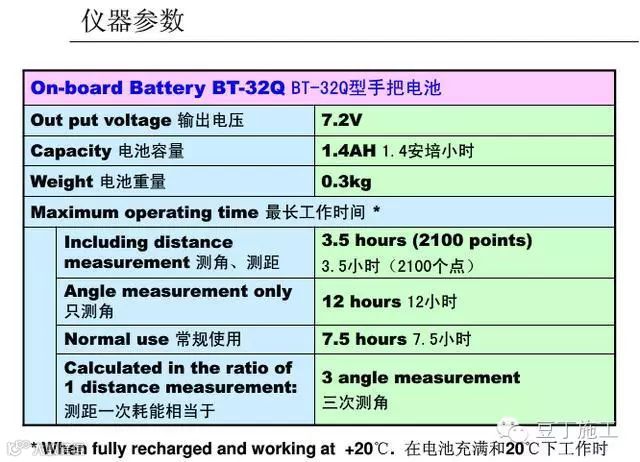

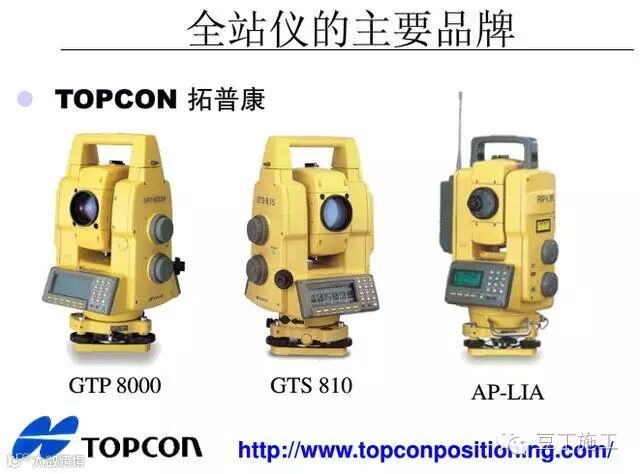

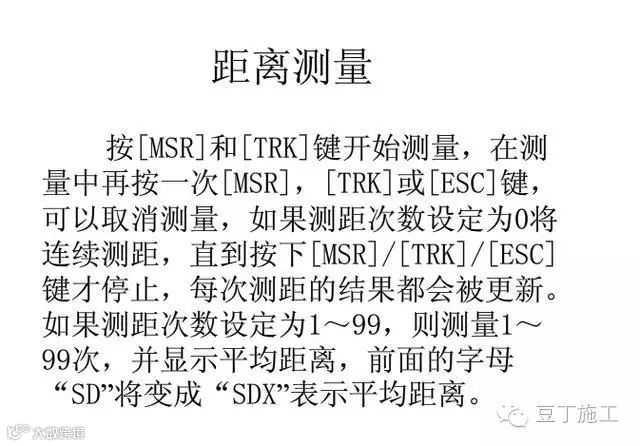

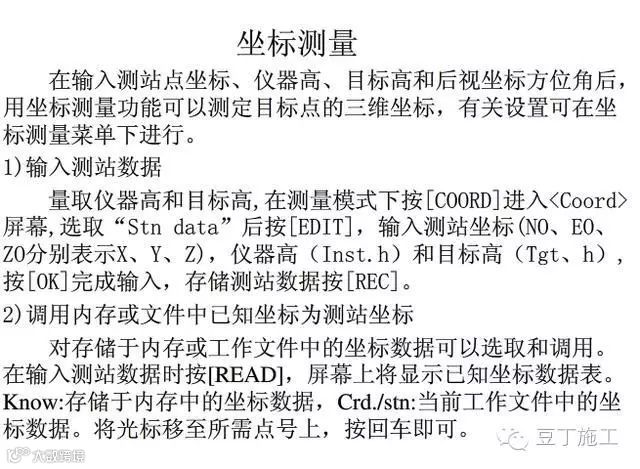

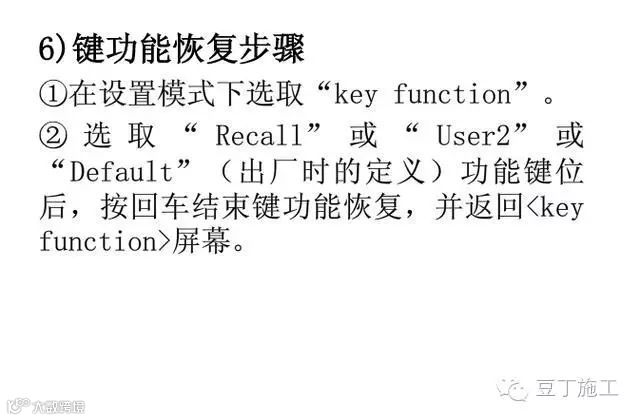

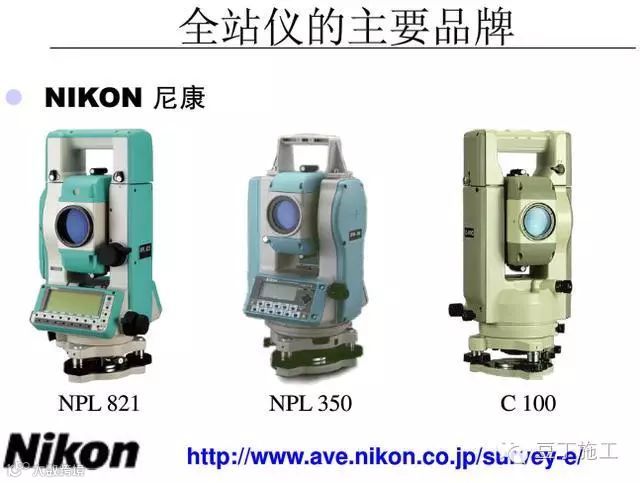

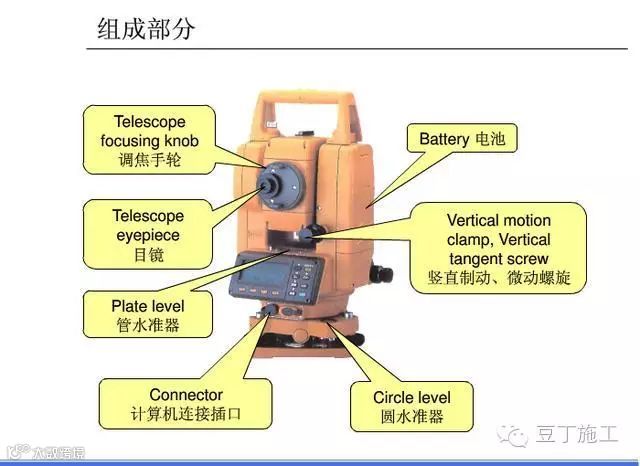

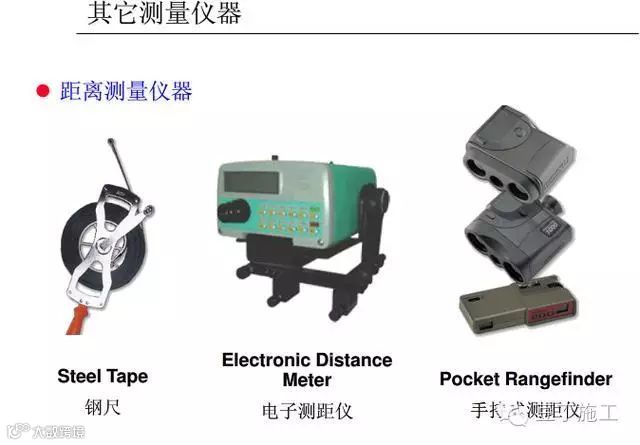

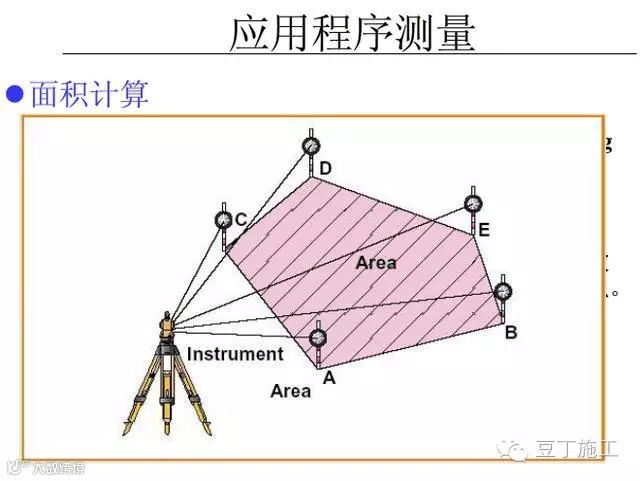

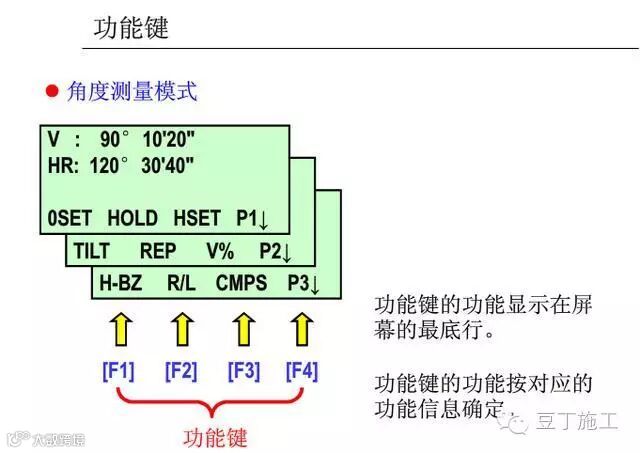

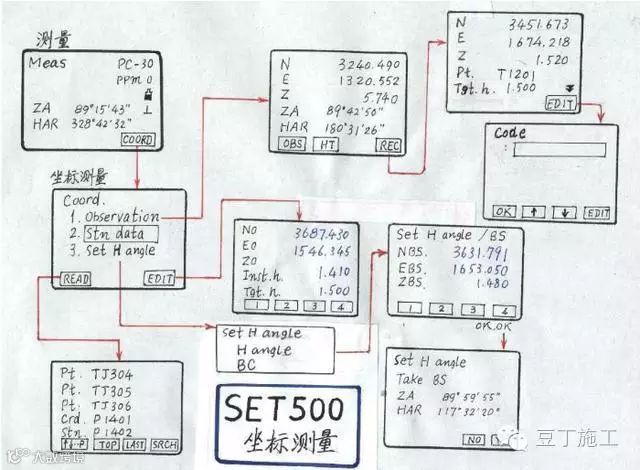

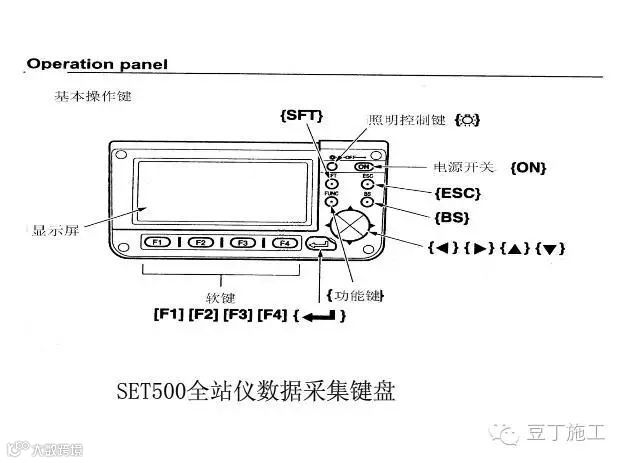

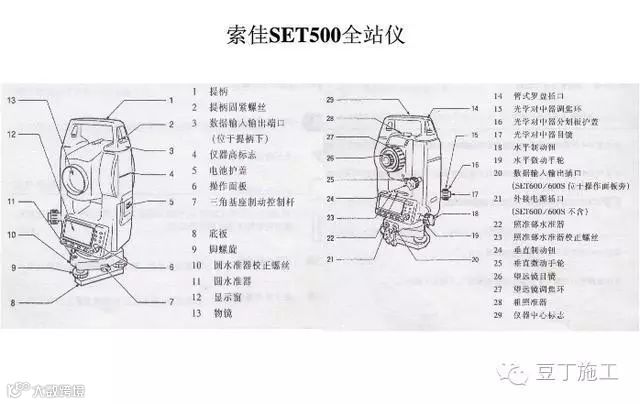

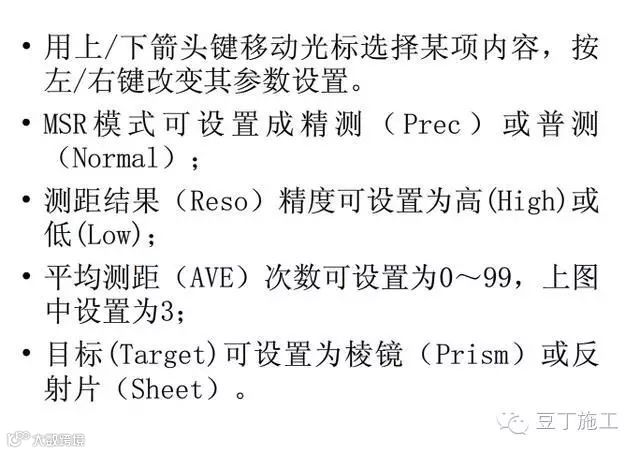

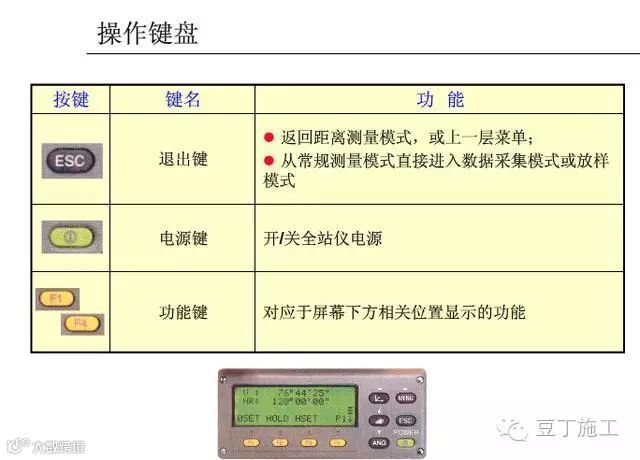

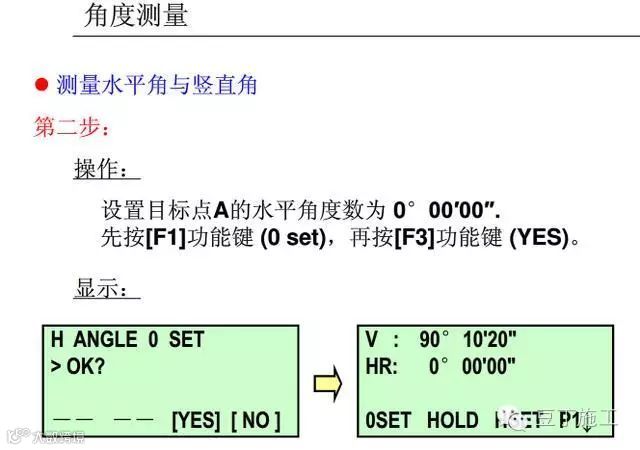

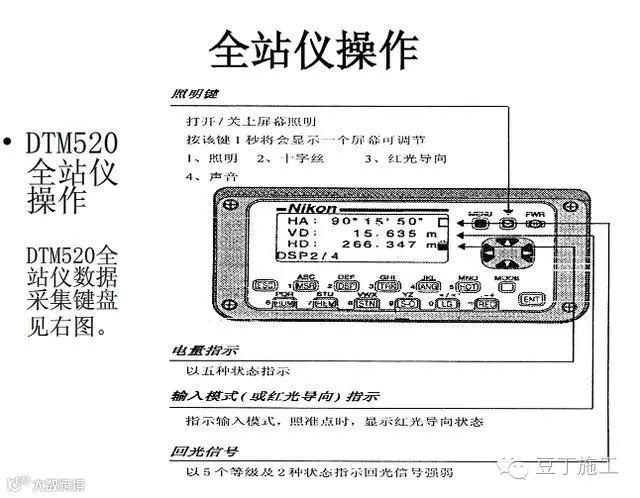

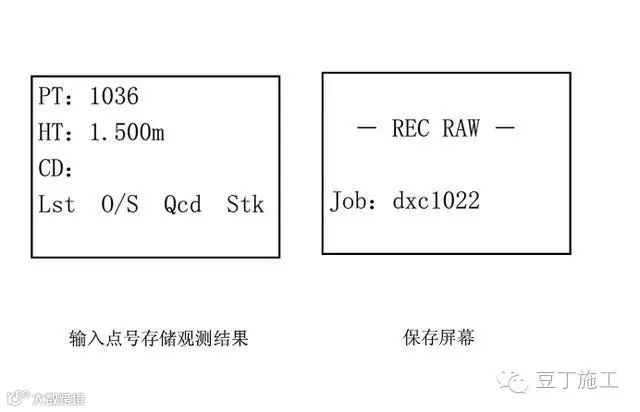

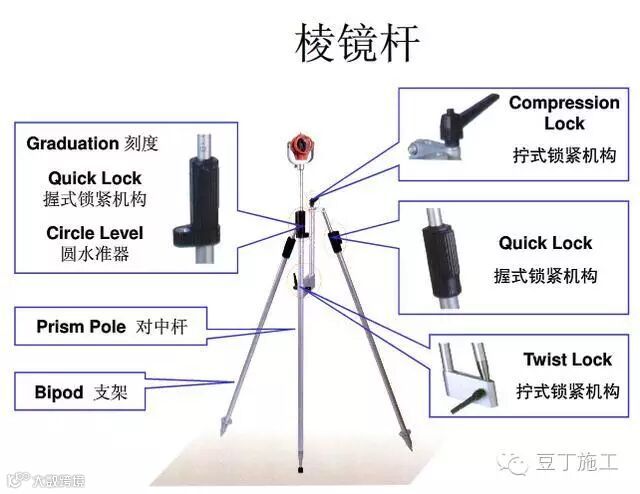

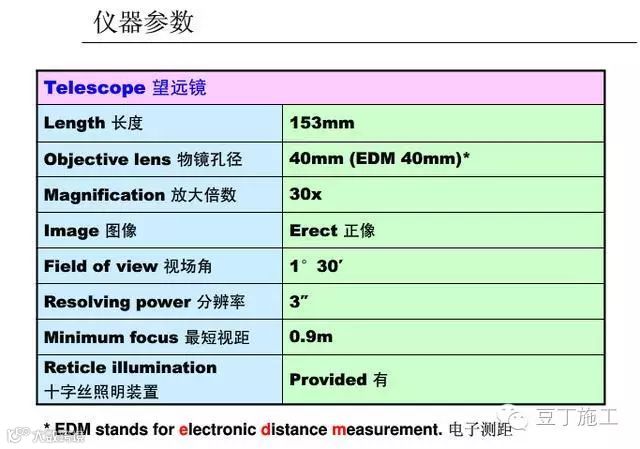

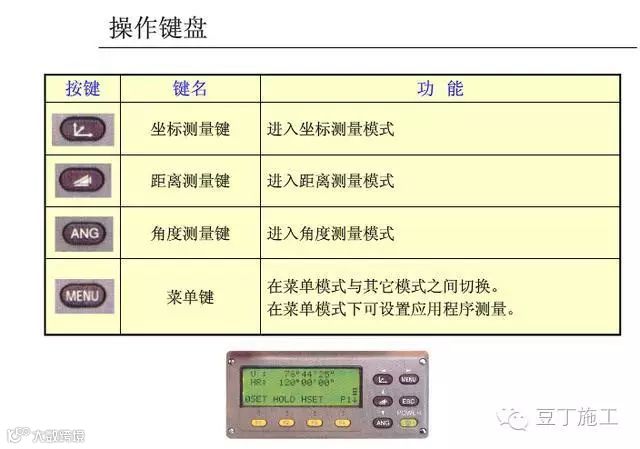

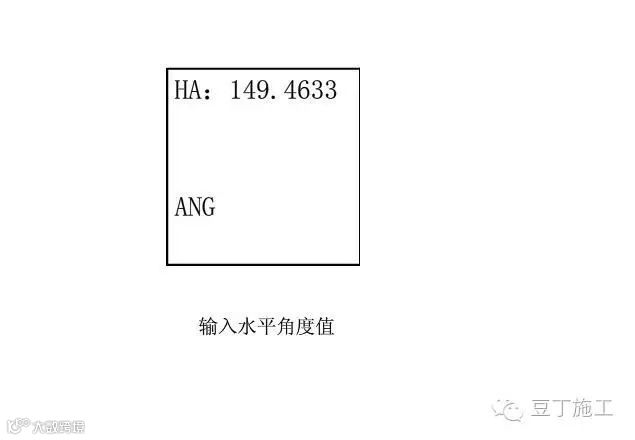

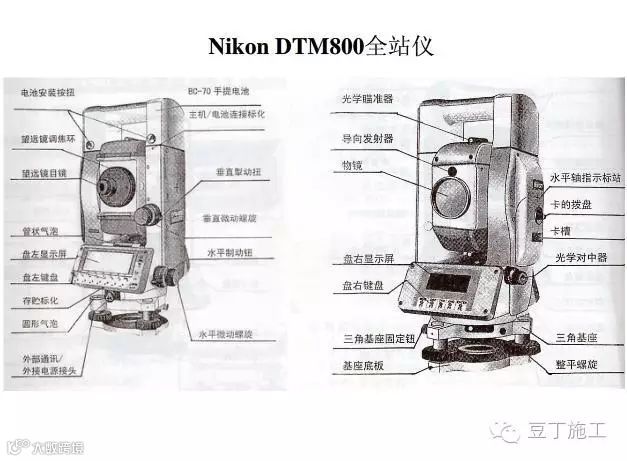

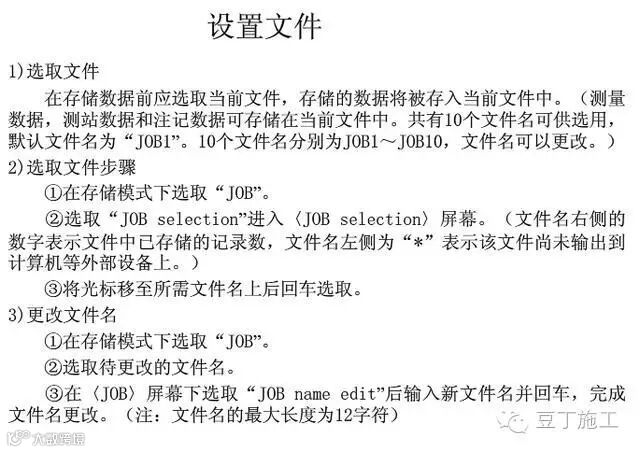

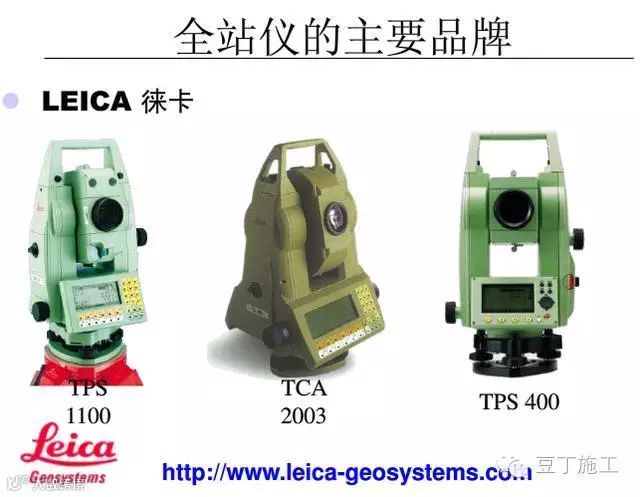

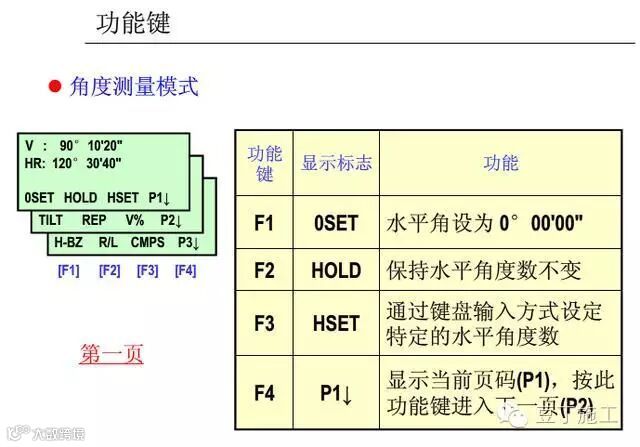

【施工技术】4种工程测量仪器的操作及使用，彻底搞懂他们！

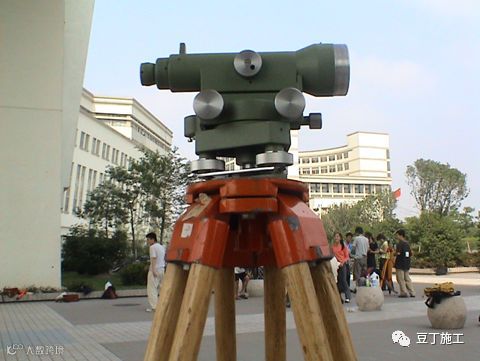

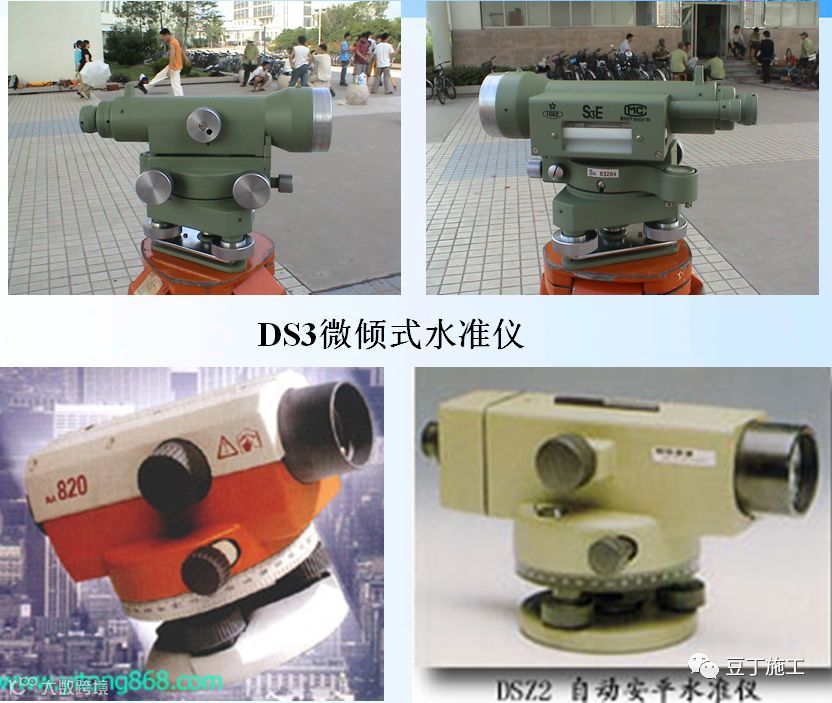

水准仪：主要用于测量地面点的高程

高程：指地面点到大地水准面(平均海水面）的铅垂距离

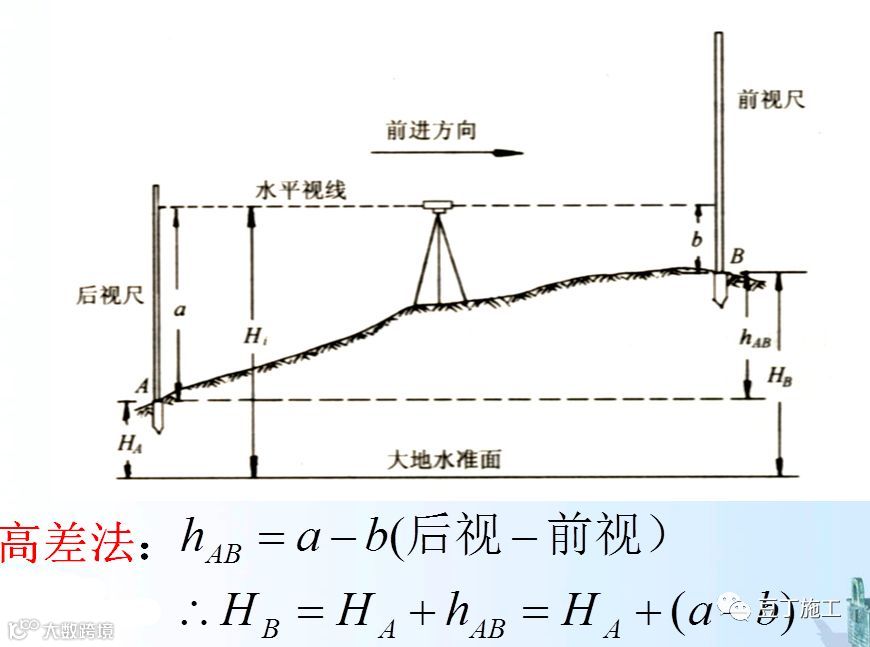

水准测量原理

原理：利用一条水平视线，借助水准尺，测定地面两点间的高差，从而由已知点的高程推算出未知点的高程。

如图，已知，求。

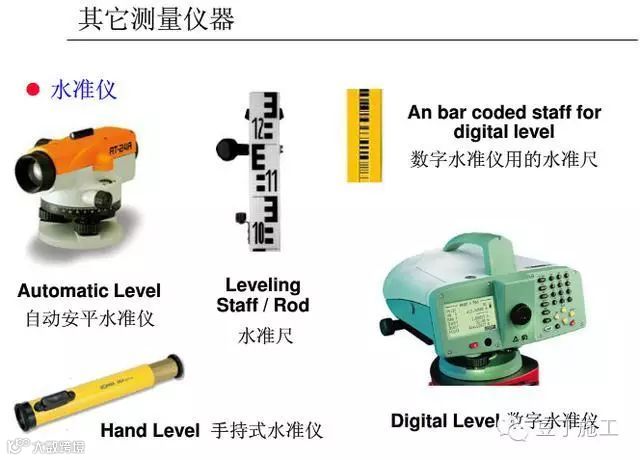

水准测量所使用的仪器及工具

（一）  水准尺和尺垫

1. 水准尺

按长度分：2m,  3m,   5m

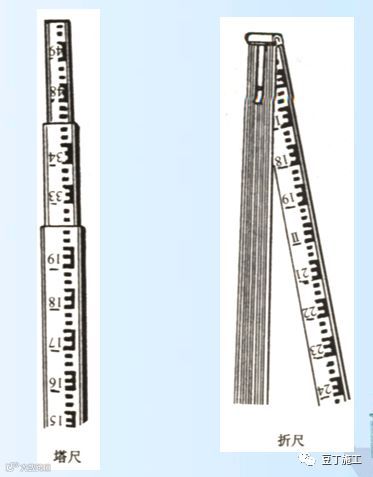

按构造分：直尺、折尺和塔尺

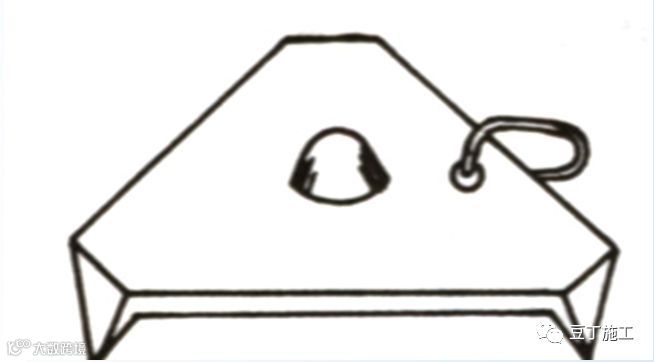

2. 尺垫—用于安放水准尺，防止尺子下沉

如图，为一三角铸铁，下有三尖脚，使之稳定；上有突起半球形，以便立尺。

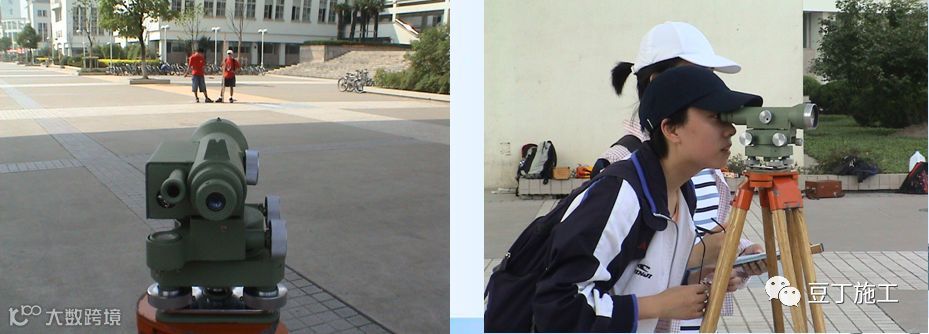

（二）．水准仪的操作

水准仪的操作包括安置--粗平--瞄准--精平和读数等操作步骤。

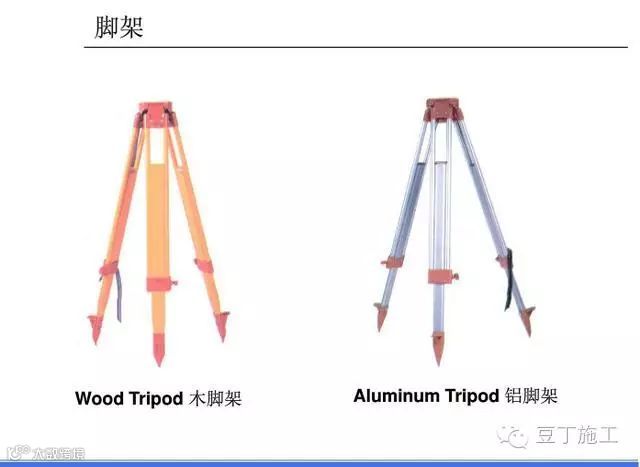

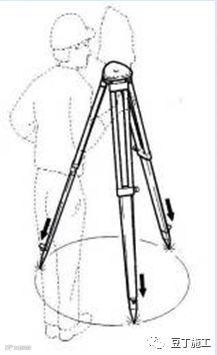

1.  安置水准仪 脚架高度适中，稳固，架头大致水平。

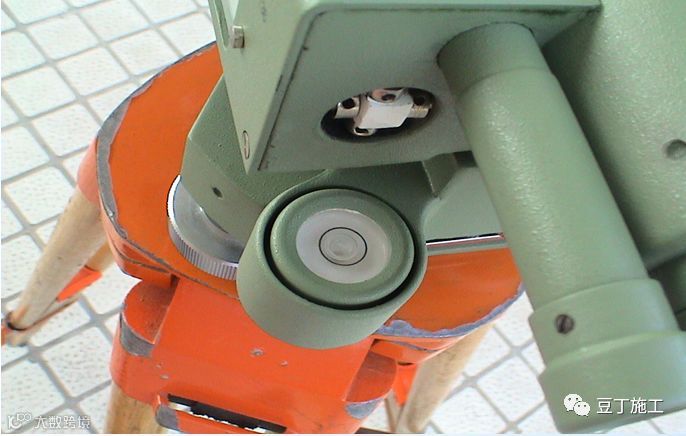

2.  粗平 转动脚螺旋使圆水准器气泡居中：气泡移动方向与左手大拇指方向一致。

3.  瞄准

1)  调目镜对光螺旋使十字丝清晰

2)  用物镜准星瞄准远处水准尺

3)  调物镜对光螺旋使目标清晰

4)  调水平微动螺旋使目标居中

5)  消除视差

4. 精平 调微倾螺旋使符合气泡影像重合

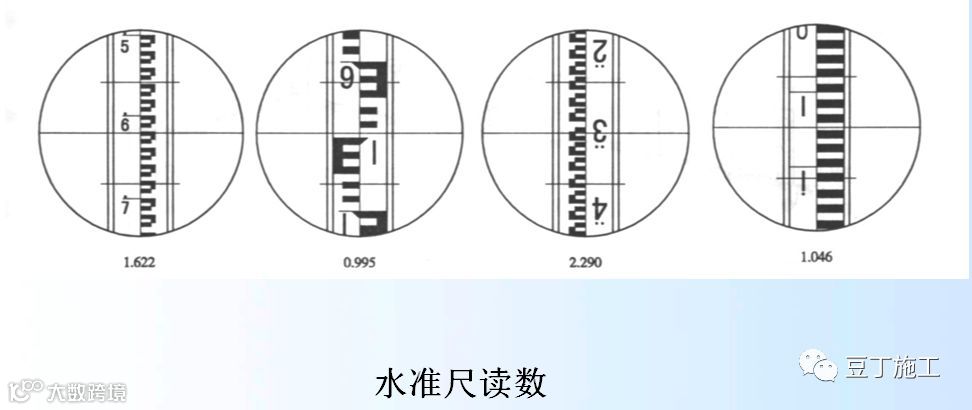

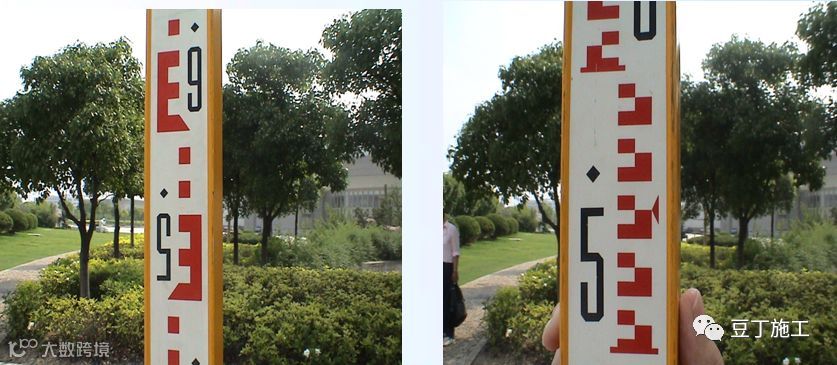

5. 读数：通过物镜读取水准尺上的读数正像：从下往上读。倒像：从上往下读。中丝截取读数，估读至毫米。

一.要点介绍

1.什么叫经纬仪？

主要应用于观测水平角和竖直角，并通过观测得到的角度来推算、确定某一点的平面坐标和高程的仪器；在实践过程中，经纬仪最常应用于观测水平角。

2.什么叫水平角？

空间相交的两条直线在水平面上的投影所构成的夹角.

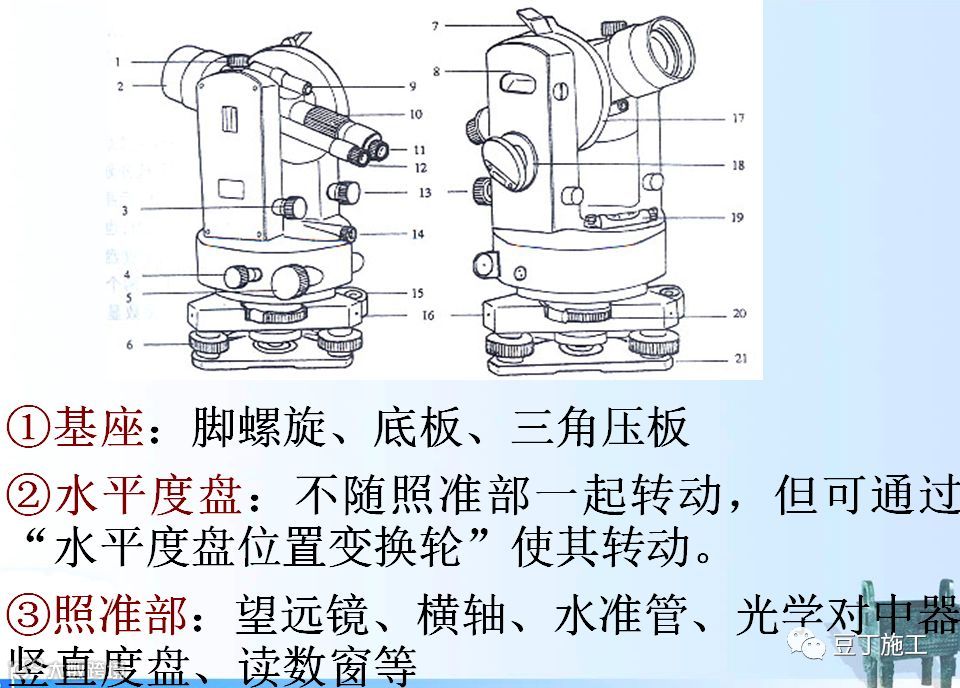

3.经纬仪需具有：

①对中装置—使仪器中心与地面点位于同一铅垂线

②置平装置—使仪器水平度盘水平，仪器竖轴竖直

③转动装置—望远镜可以在水平和竖直方向转动

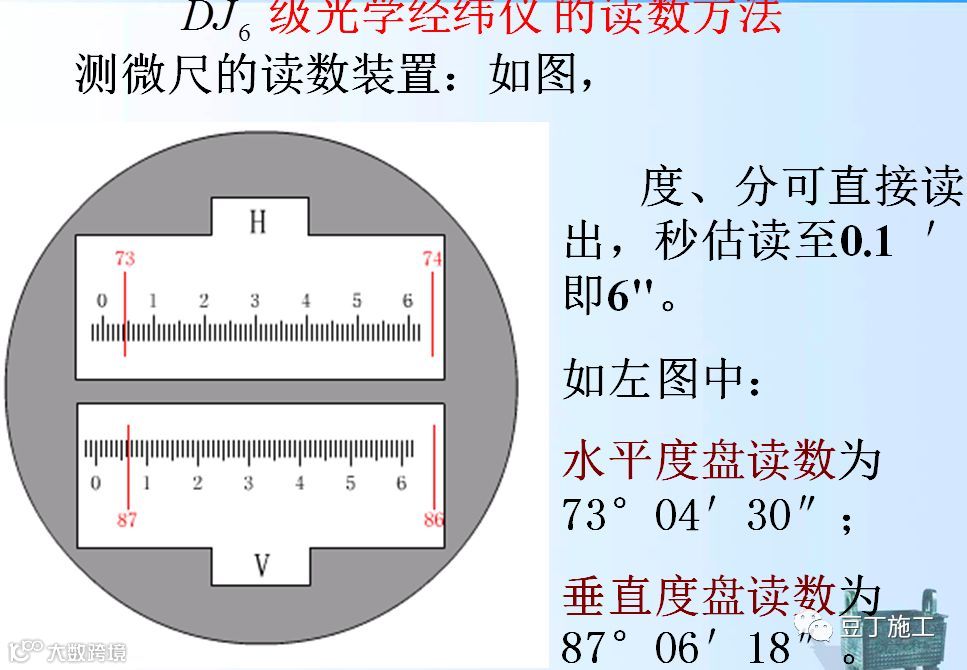

④读数装置—读取测角读数

（水平度盘为顺时针刻划）

则水平角为：

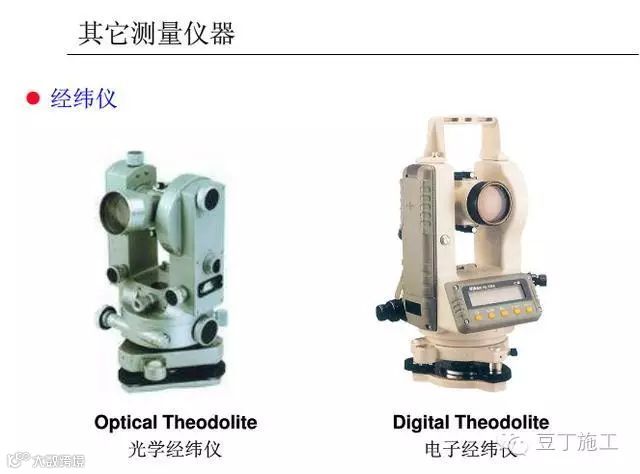

经纬仪概述

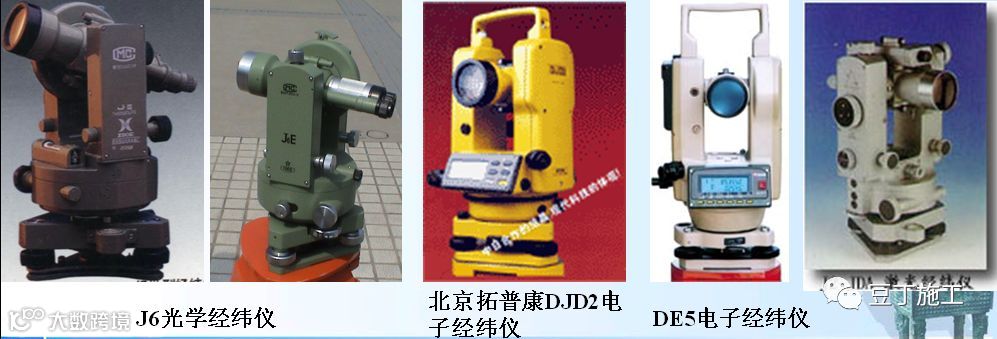

1．种类：①.光学经纬仪②.电子经纬仪

2．等级：

等，

D: 大地测量；J:经纬仪,汉语拼音第一个字母。

“07”、“1”、“2”等阿拉伯数字代表该仪器的精度指标，数字愈小，精度愈高。

下标表示：该经纬仪一测回方向观测中误差的秒数。

经纬仪操作过程简介

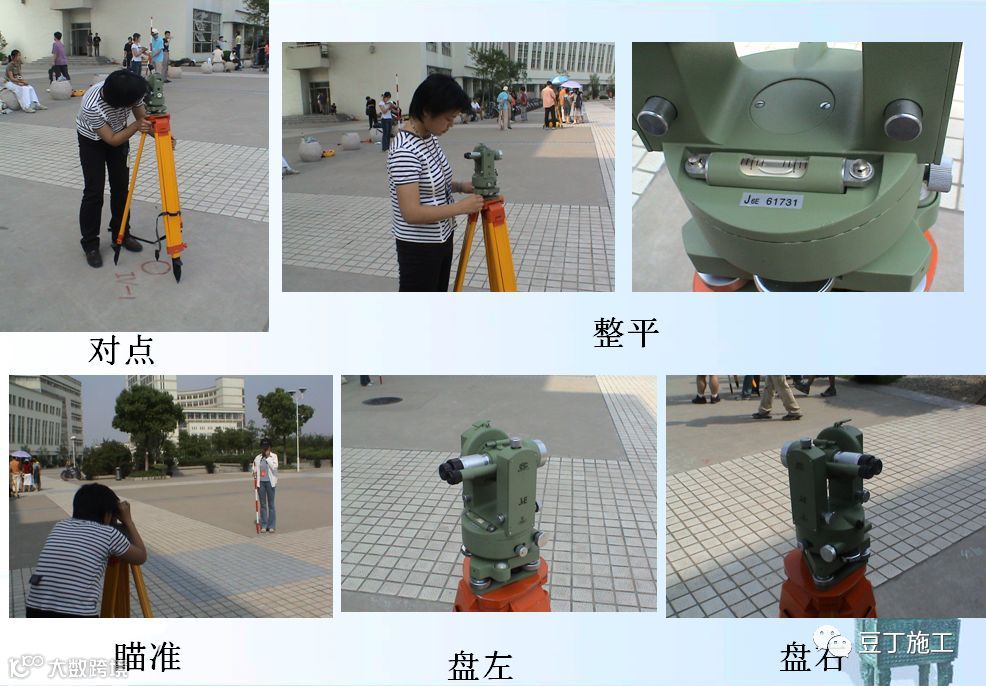

一．经纬仪的安置

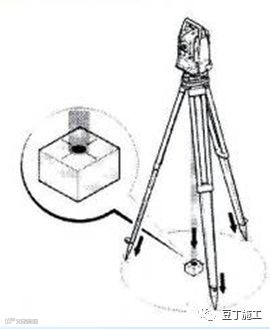

1．对中

目的：使仪器纵轴与测站点位于同一铅垂线上。

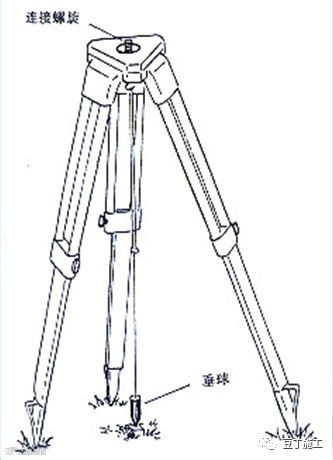

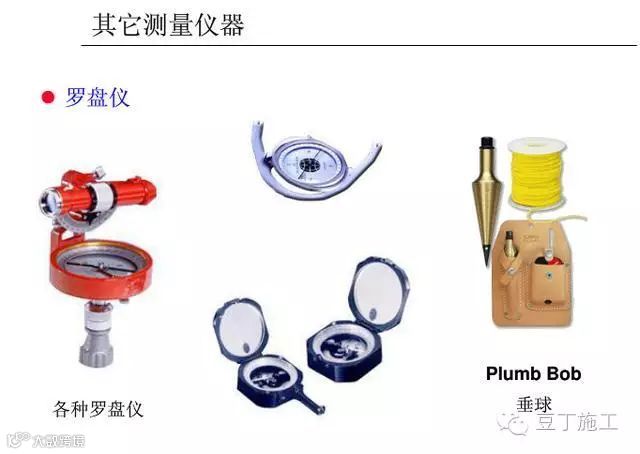

1）垂球对中：垂球尖离约，偏差大，移三脚架；偏差小，移仪器。

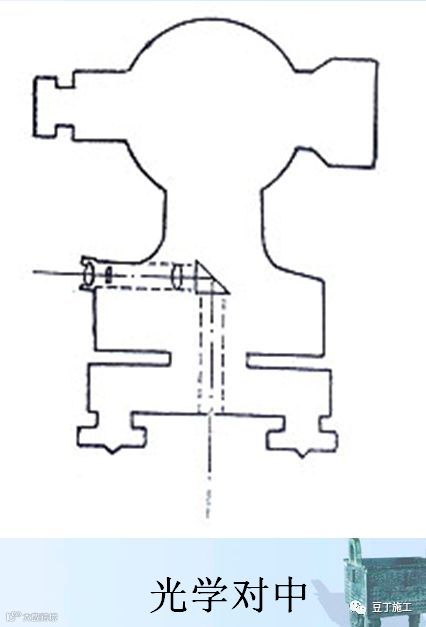

2）光学对中

① 初步对中

② 调对中小圆圈和地面点清晰

③ 转脚螺旋，使地面点位于标志中心

2．整平

目的：使水平度盘处于水平。

即：使水准管气泡在两个相互垂直的方向上均居中.

操作原则：气泡移动方向与左手大拇指移动方向一致。

注：对中、整平应穿插进行，直至既对中又整平。即“对中整平，反复进行”。

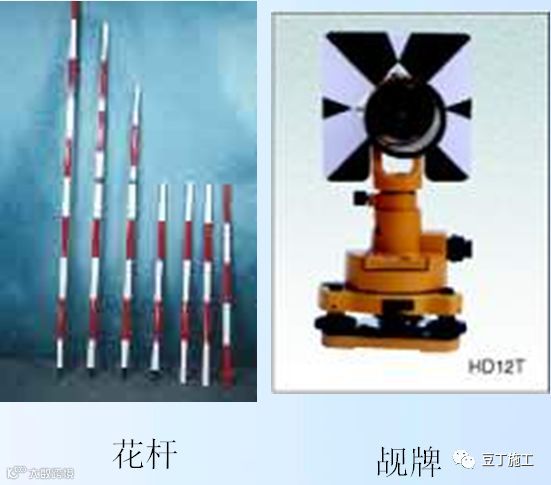

3．瞄准

照准标志

测钎：适用较近目标

花杆：适用较远目标

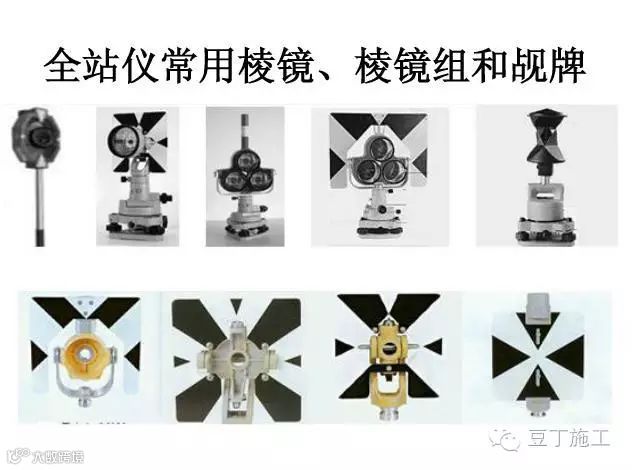

觇牌：适用远、近目标

1）目镜调焦：使十字丝清晰（调目镜调焦螺旋）

2）粗瞄目标：使用望远镜上的瞄准器

3）物镜调焦：使目标清晰（调物镜调焦螺旋）

4）消除视差

5）精确瞄准：使十字丝交点对准目标根部（转望远镜微动螺旋和水平微动螺旋）

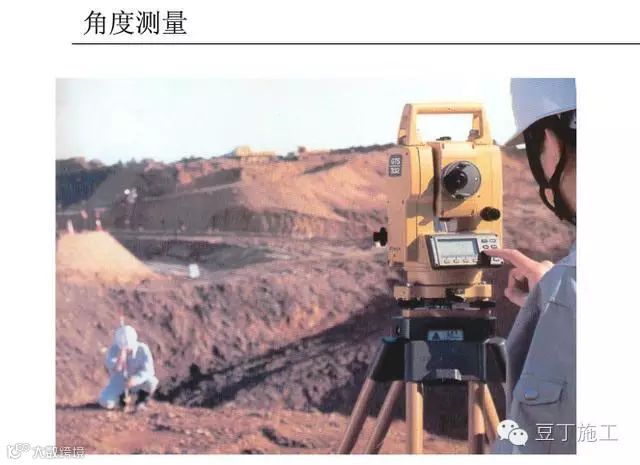

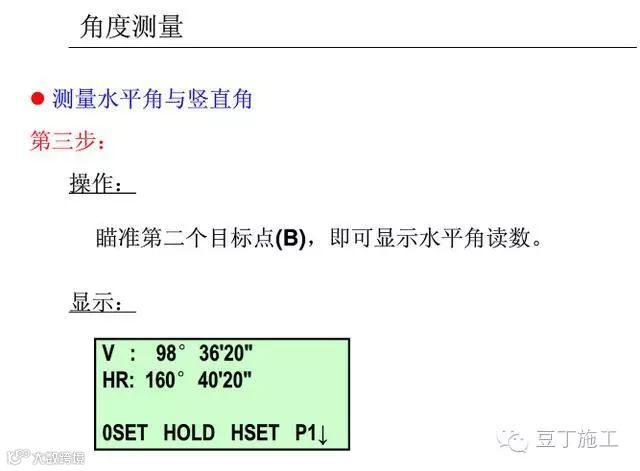

二．水平角观测方法---测回法：

观测两个方向之间的角值；

观测步骤：

1）盘左位置，瞄准左目标，得读数；

2）顺时针转照准部，瞄右目标，得读数，则上半测回角值为。

3）倒转望远镜成盘右位置，瞄右目标，得读数。

4）逆时针瞄左目标，得读数，则下半测回角值为。

5）对于，若 ，则一测回的水平角为：

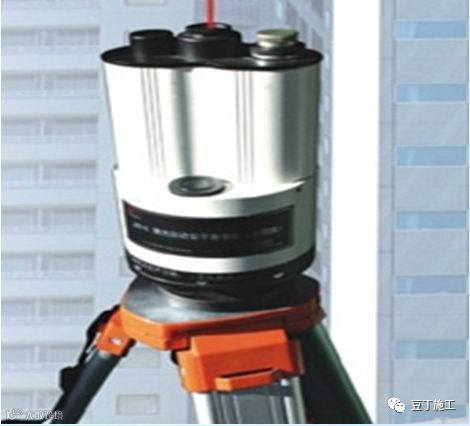

激光垂准仪：主要用于投测首层板面的轴线控制点

激光垂准仪的用途：仪器用于测量相对垂准线的微小水平偏差，进行铅垂线的点位传递，物体垂直轮廓的测量，广泛用于建筑施工、工业安装、工程监理、变形观测。

垂准测量所使用的仪器及工具：

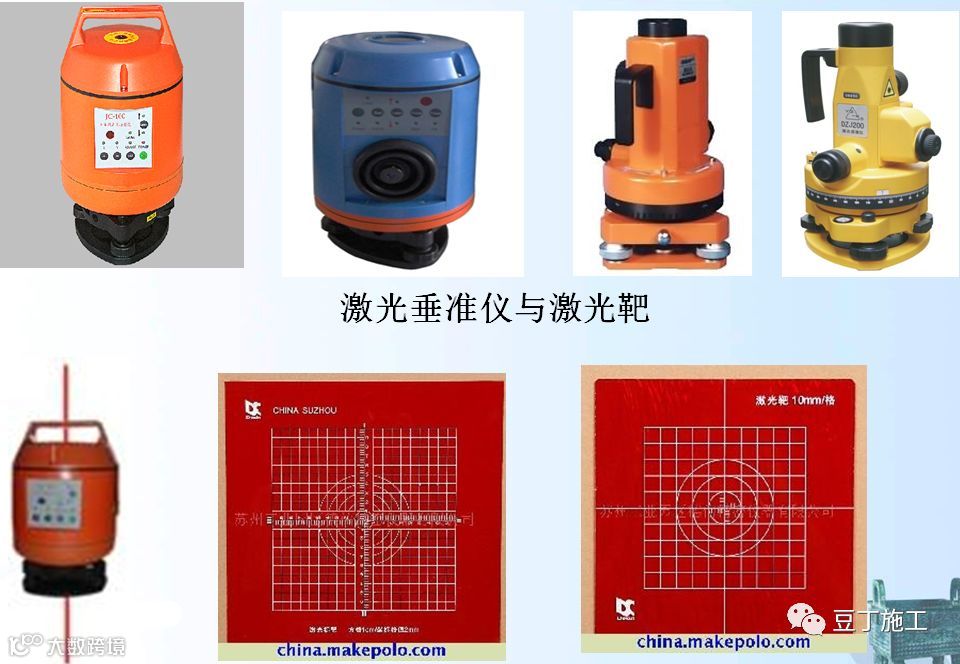

一、激光垂准仪

二、激光靶或透明接收材料

三、记号笔

激光垂准仪的基本操作

基本程序：

• 安置

• 对中

• 整平

• 垂准

对中、整平一般结合进行

安置：脚架高度适中，稳固，望远镜目镜大致与人眼等高。

对中：

1、三脚架对中

要求：高度适当，架头概平，大致对中，稳固可靠。

2、激光垂准仪对中

打开对点激光开关，调节对点调焦手轮，使激光聚焦在测站点上。

整平：

3、三角架整平。

1) 转动照准部使管水准轴与所选二个脚腿地面支点连线平行，升降一脚腿使管水准器气泡居中。

2) 转动照准部使管水准轴转动90°，升降第三脚腿使管水准器气泡居中。应重复一二次。

4、精确整平

1) 转动照准部使管水准轴与所选二个脚螺旋中心连线平行，相对转动二个脚螺旋使管水准器气泡居中。

2) 转动照准部90°，转动第三脚螺旋使管水准器气泡居中。

重复1) 2)使水准器气泡精确居中。

垂准：

打开垂准激光开关，会有一束激光从望远物镜中射出，并聚焦在激光靶上，激光光斑中心处的读数既为观测值。但为提高垂准精度，应将仪器照准部旋转1800，通过望远镜获得第二个观测值，取其中数（中点）为测量值进行定点。
