【施工技术】后浇带规范化施工工艺手册，施工要点记好了！

【施工技术】后浇带规范化施工工艺手册，施工要点记好了！ AI土木通
2022-09-30
1
导读：专注为工程人共享建筑业精品资料 欢迎关注下载更多资源工作技能提升I软件及使用教程I注册类考试课件I图集规范下载资料有任何疑问，欢迎添加小tomu微信号：TomuArc咨询交流。

提示点击↑上方"土木工程资源共享"关注加入

点我资料免费下【重磅福利】



本工艺手册为后浇带施工工艺手册，共分三部分。主要包括：地下室底板后浇带、地下室侧墙后浇带、地下室顶板及地上楼板后浇带。

本工艺手册对每项内容均按照施工准备、施工工艺、施工要点、质量检验标准做了介绍。





编制依据

GB50204-2015《混凝土结构工程施工质量验收规范》

GB50202-2002《建筑地基基础工程施工质量验收规范》

GB50666-2011《混凝土结构工程施工规范》

GB50164-2011《混凝土质量控制标准》

GB50208-2011《地下防水工程质量验收规范》

GB50108-2008《地下工程防水技术规范》

JGJ3-2010《高层建筑混凝土结构技术规程》

JGJ6-2011《高层建筑筏形与箱形基础技术规范》

JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》

JGJ166-2016 建筑施工碗扣式钢管脚手架安全技术规范

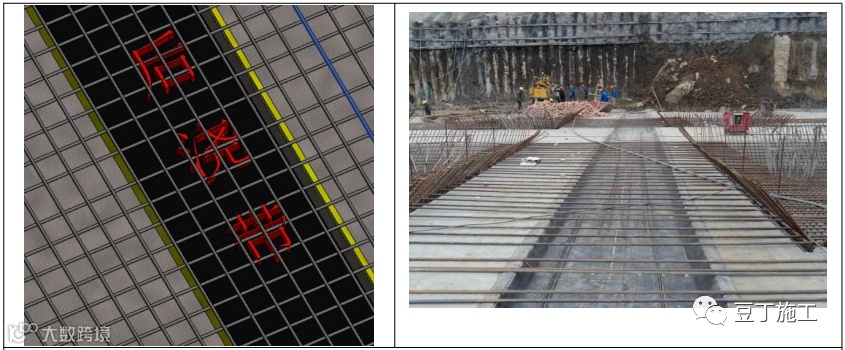

第一部分 地下室底板后浇带施工
一、施工准备
（一）技术准备
1、施工图会审已完成，图纸已审核并盖章确认。
2、编制专项施工方案并进行方案交底、技术交底
3、材料质保书留存，复试合格，有：橡胶止水带复试报告，混凝土材质书，钢板止水带合格证，钢筋复试报告等。
（二）机具准备
1、机械设备：砂轮切割机，电焊机，空压机，电锤
2、主要工具：泵车、混凝土振捣棒、手锤，凿子
（三）现场准备
1、现场垫层已施工完成并具备上人放线条件。
2、基础降水措施已到位，保证地下水位低于作业面以下。
二、施工工艺
（一）工艺流程

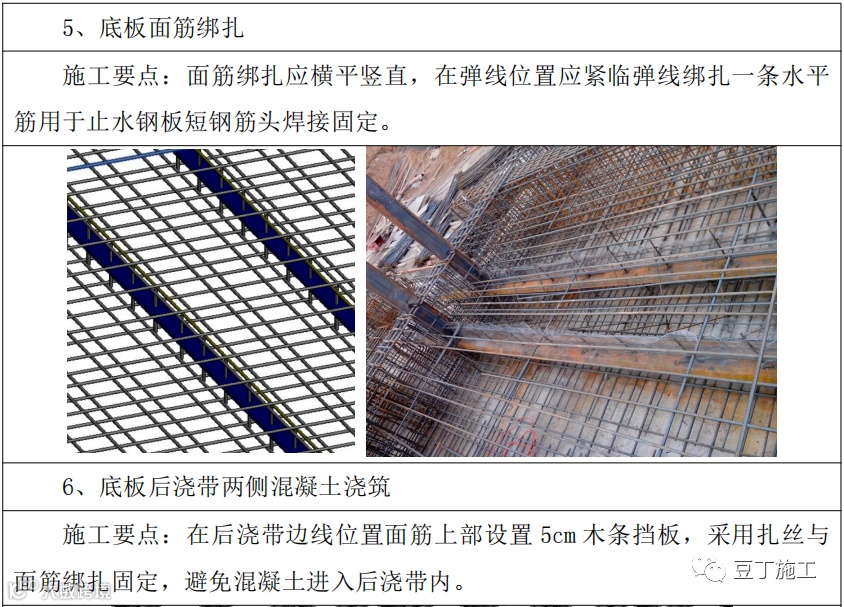

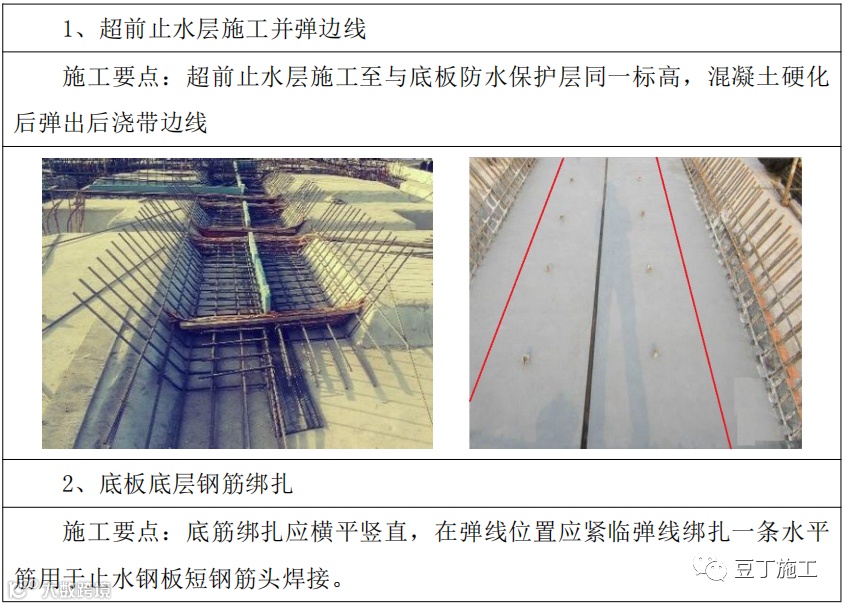

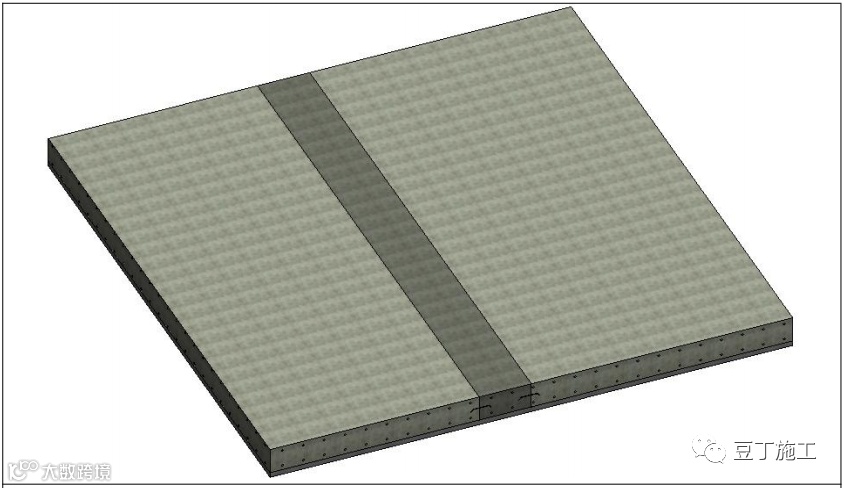

（二）施工要点



三、质量控制要点

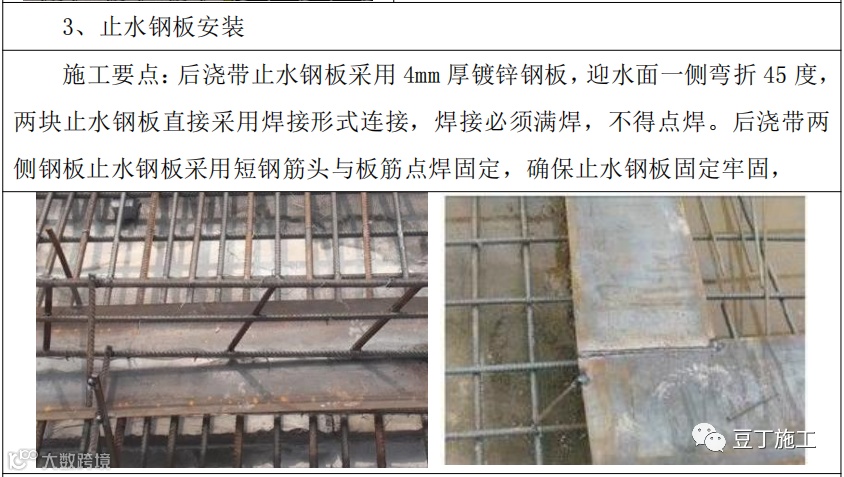

（一）止水钢板的质量控制要点
1、止水钢板表面无油污，无断裂，无明显锈蚀。
2、止水钢板厚度为 3mm，宽不小于 300mm，弯折 30-50cm。
3、止水钢板采用焊接连接，焊缝应严密饱满，无漏焊，严禁焊穿钢板。
4、止水钢板安装应注意迎水面方向，不可反向安装。
5、钢板固定按照短钢筋头 20-30cm 一道设置，保证钢板稳固可靠，短钢 筋头设置在钢板正中位置。
6、钢丝网应紧贴钢筋头在先浇混凝土侧设置，保证止水钢板埋入深度。 在底板上下面纵横筋每个交接位置采用钢丝满扎固定，避免漏浆。
（二）橡胶止水带质量控制要点
1、止水带宽度不小于 50cm，连接采用热压焊接，接头不得设置在转角处。
2、止水带转弯位置应做成圆弧形。
3、止水带并应再用专用钢筋固定，并与底板钢筋绑扎形成稳固结构。
4、钢丝网应紧贴钢筋头在先浇混凝土侧设置，保证止水钢板埋入深度。 在底板上下面纵横筋每个交接位置采用钢丝满扎固定，避免漏浆。

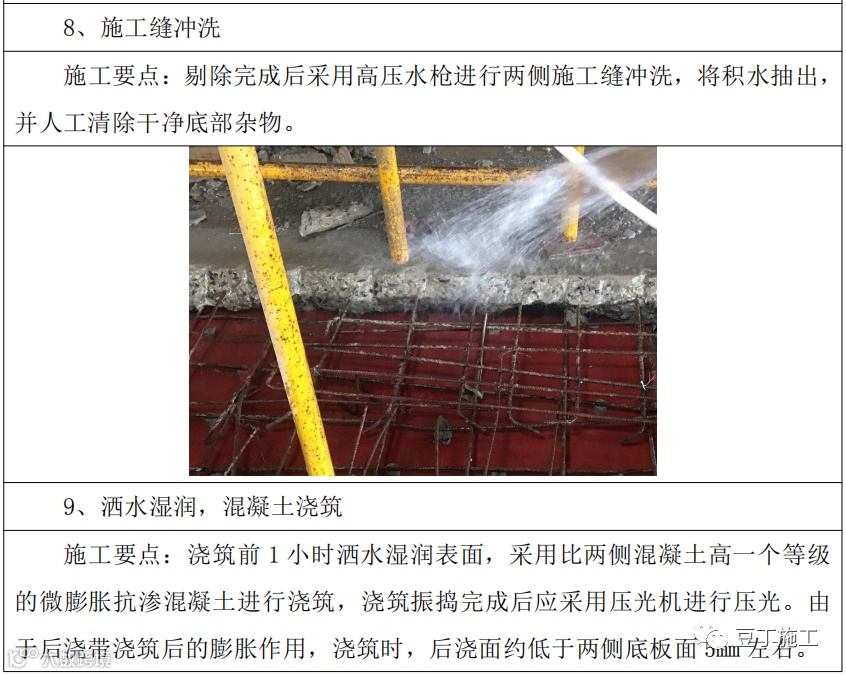

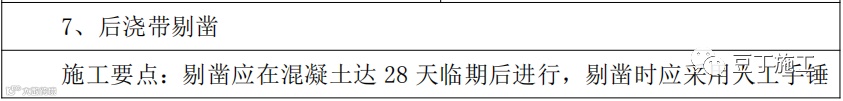

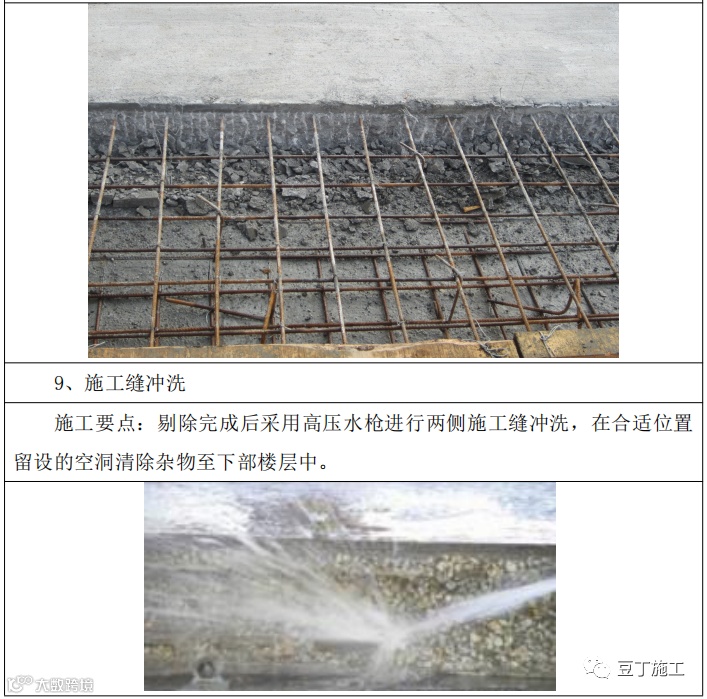

（三）后浇带剔凿质量控制要点
1、后浇带剔凿应在混凝土强度达 100%后进行。
2、剔凿应保证完成面为完整粗糙石子面。
3、剔凿完成后用水枪冲洗出石子面。
（四）混凝土浇筑及养护质量控制要点
1、混凝土浇筑应提前 1 小时洒水湿润作业面。
2、后浇带底部积水应抽干，杂物应清理干净。
3、混凝土限制膨胀率满足设计要求，标号应高于两侧混凝土一个标号。
4、浇筑过程连续，避免形成冷缝，振捣密实，面部与两侧混凝土平齐。
5、养护应保温保湿，养护时间不少于 14 天。

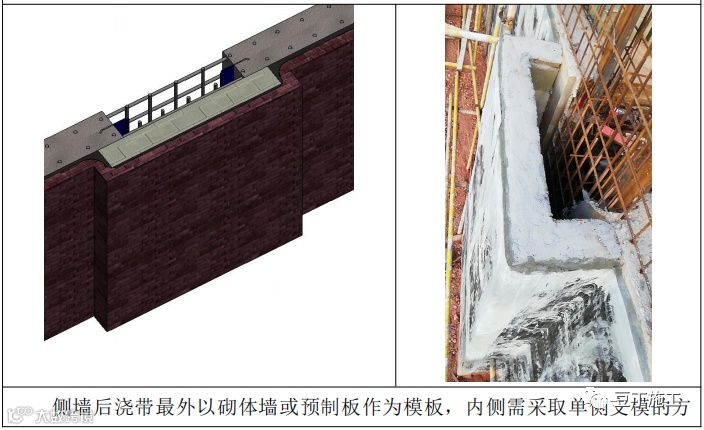

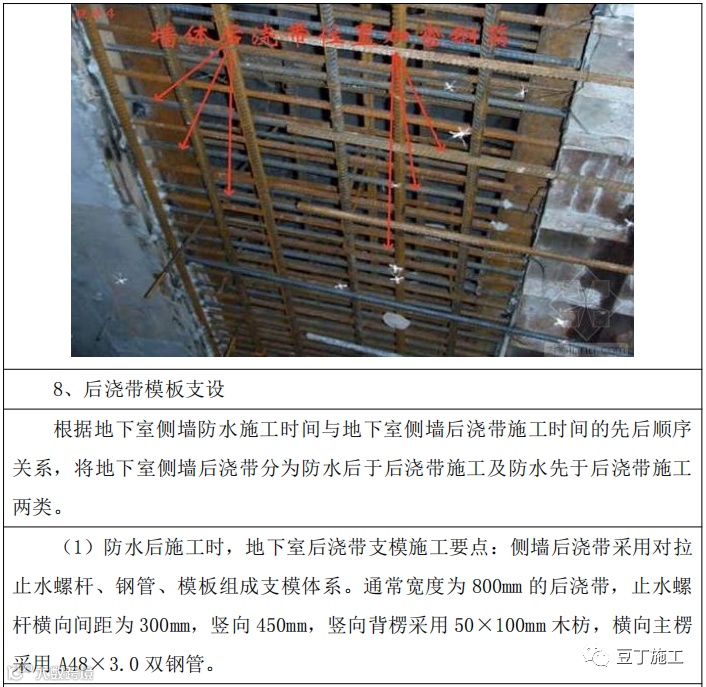

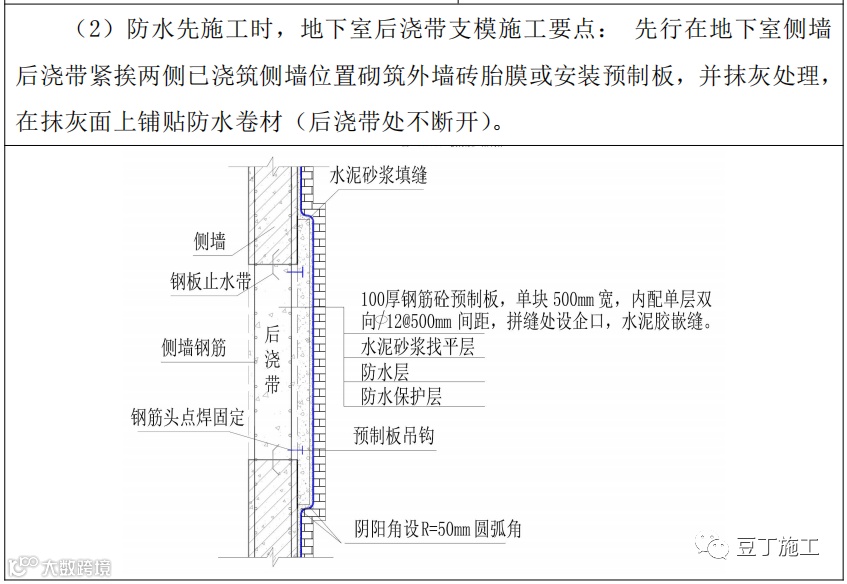

第二部分 地下室侧墙后浇带施工
一、施工准备
（一）技术准备
1、施工图会审已完成，图纸已审核并盖章确认。
2、编制专项施工方案并进行方案交底、技术交底
3、材料质保书留存，复试合格，有：橡胶止水带复试报告，混凝土材质书，钢板止水带合格证，钢筋复试报告等。
（二）机具准备
1、机械设备：砂轮切割机，电焊机，，空压机,电锤
2、主要工具：泵车、混凝土振捣棒、手锤，凿子
（三）现场准备
1、外墙防护脚手架已施工单位。
二、施工工艺

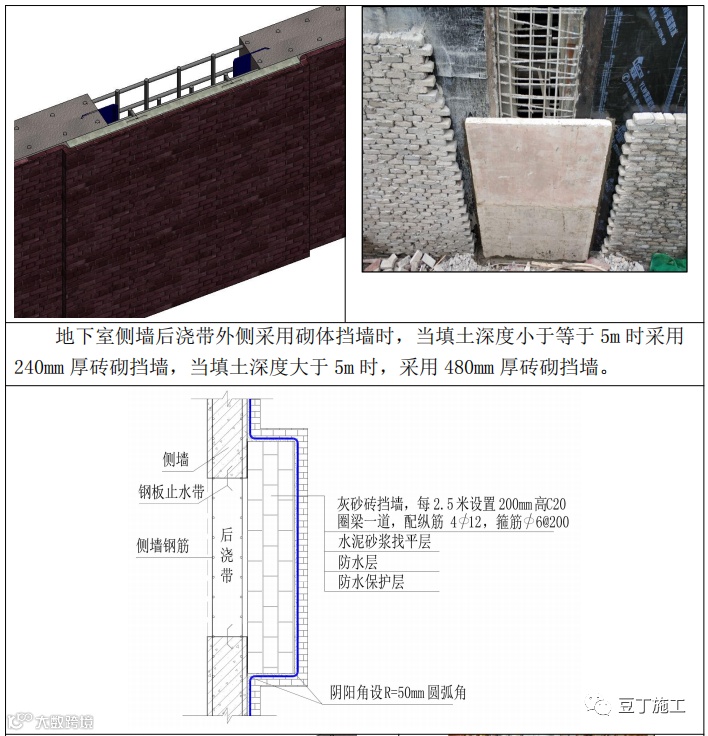

（一）工艺流程

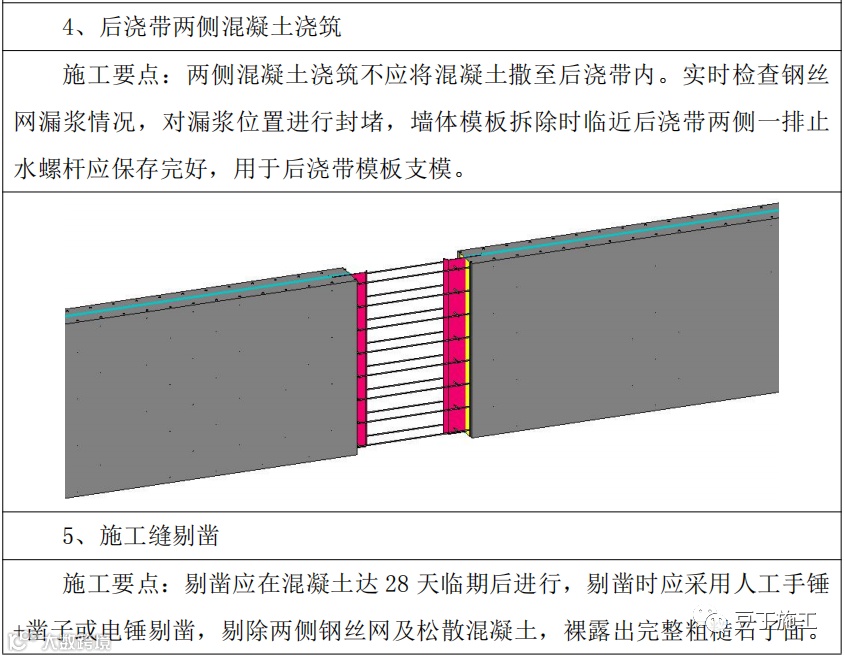

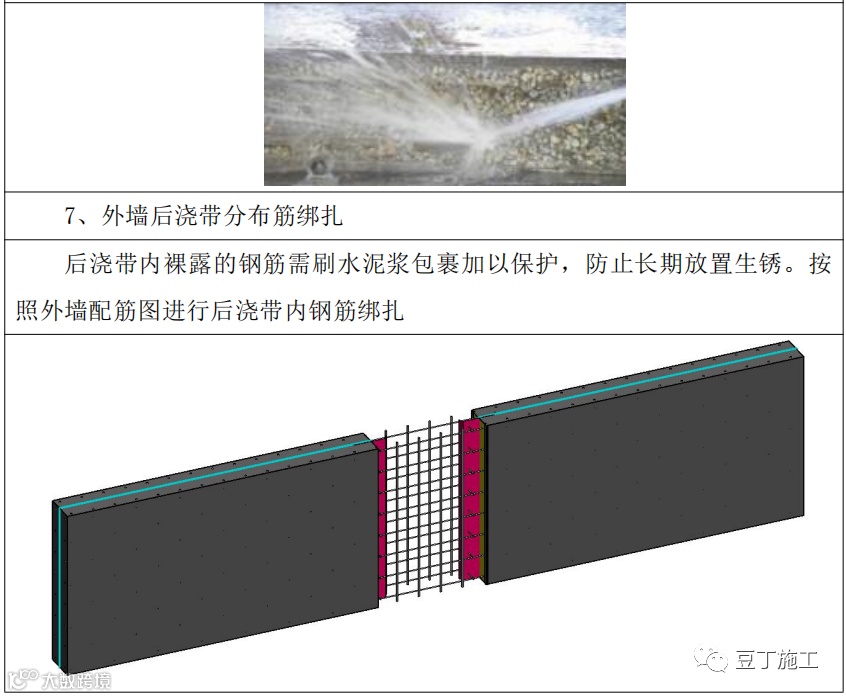

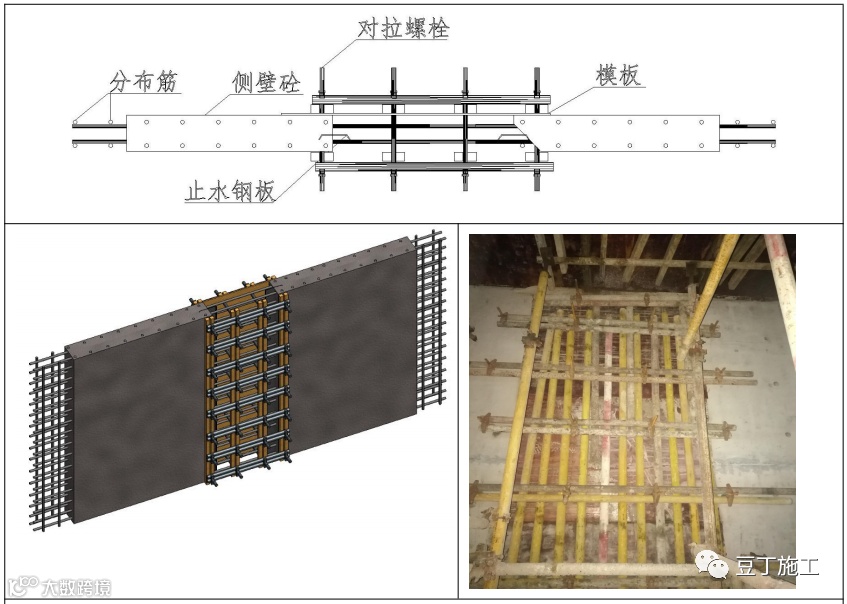

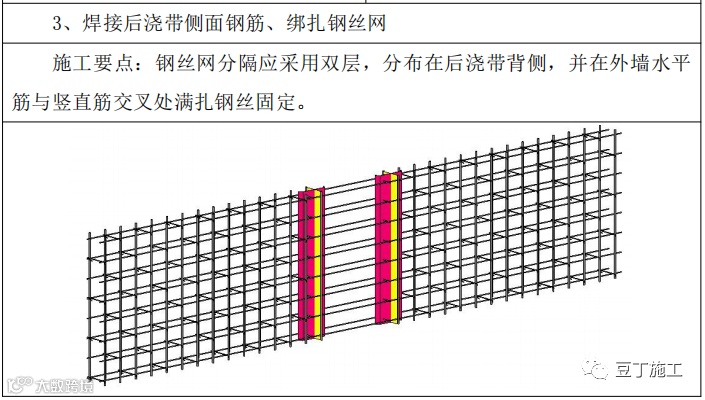

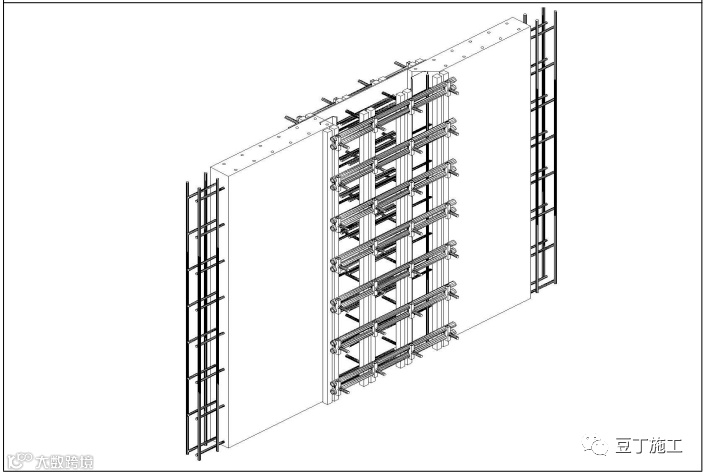

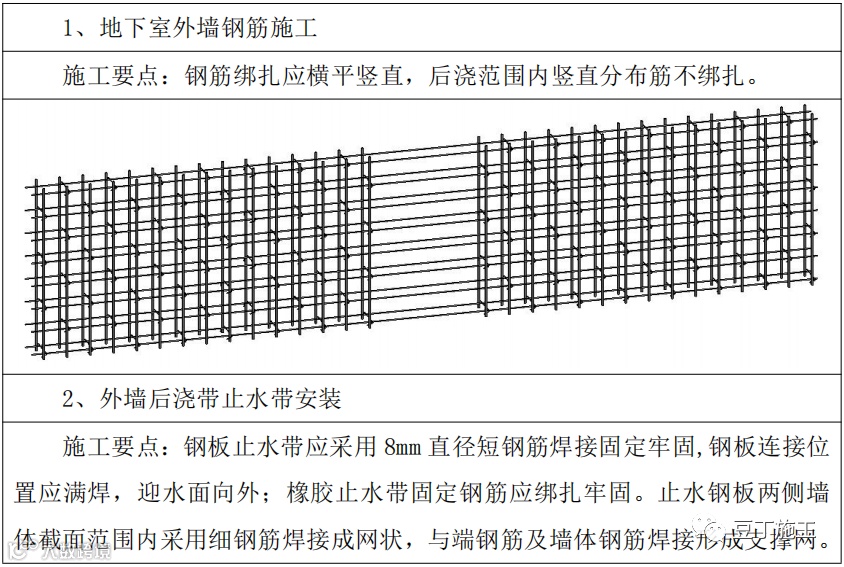

（二）施工要点

三、质量控制要点

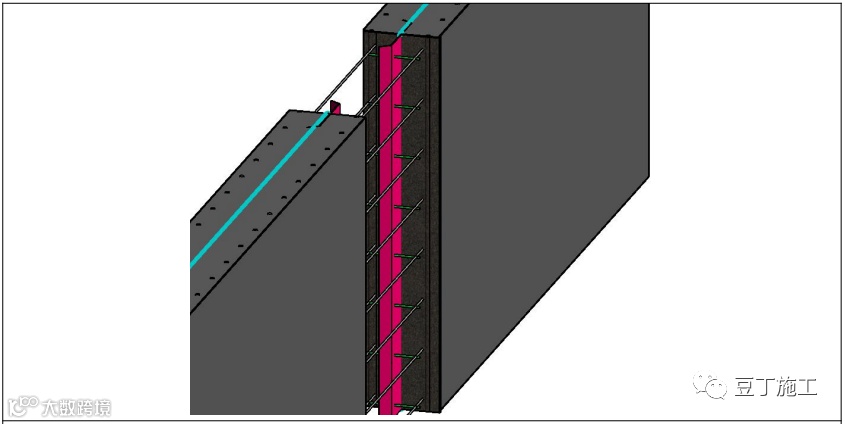

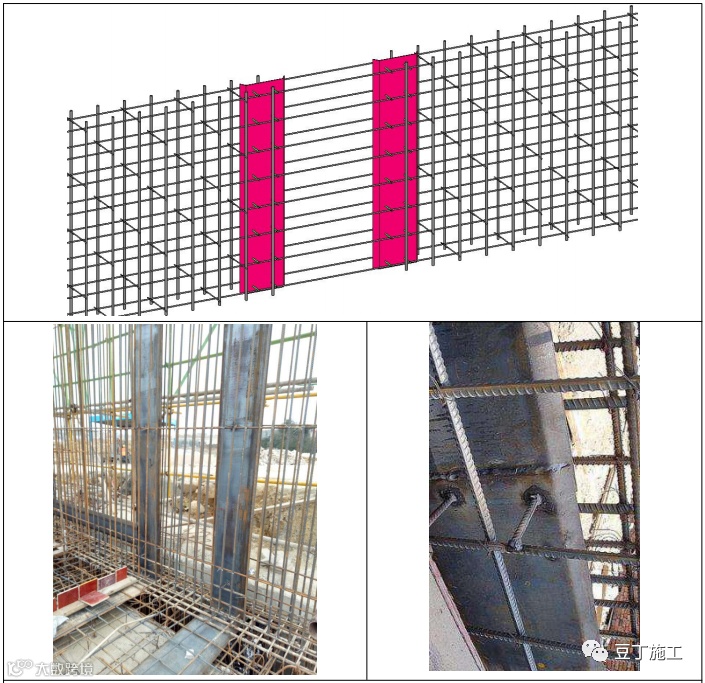

（一）止水钢板的质量控制要点
1、止水钢板表面无油污，无断裂，无明显锈蚀。
2、止水钢板厚度为 3mm，宽不小于 300mm，弯折 30-50cm。
3、止水钢板采用焊接连接，焊缝应严密饱满，无漏焊，严禁焊穿钢板。
4、止水钢板安装应注意迎水面方向，不可反向安装。
5、钢板固定按照短钢筋头 20-30cm 一道设置，保证钢板稳固可靠，短钢筋头设置在钢板正中位置。
6、钢丝网应紧贴钢筋头在先浇混凝土侧设置，保证止水钢板埋入深度。 在外墙内外面纵横筋每个交接位置采用钢丝满扎固定，避免漏浆。
7、短钢筋网片应焊接牢固，避免混凝土至后浇带内。
（二）橡胶止水带质量控制要点
1、止水带宽度不小于 50cm，连接采用热压焊接，接头不得设置在转角处。
2、止水带转弯位置应做成圆弧形。
3、止水带并应再用专用钢筋固定，并与底板钢筋绑扎形成稳固结构。
4、钢丝网应紧贴钢筋头在先浇混凝土侧设置，保证止水钢板埋入深度。 在底板上下面纵横筋每个交接位置采用钢丝满扎固定，避免漏浆。

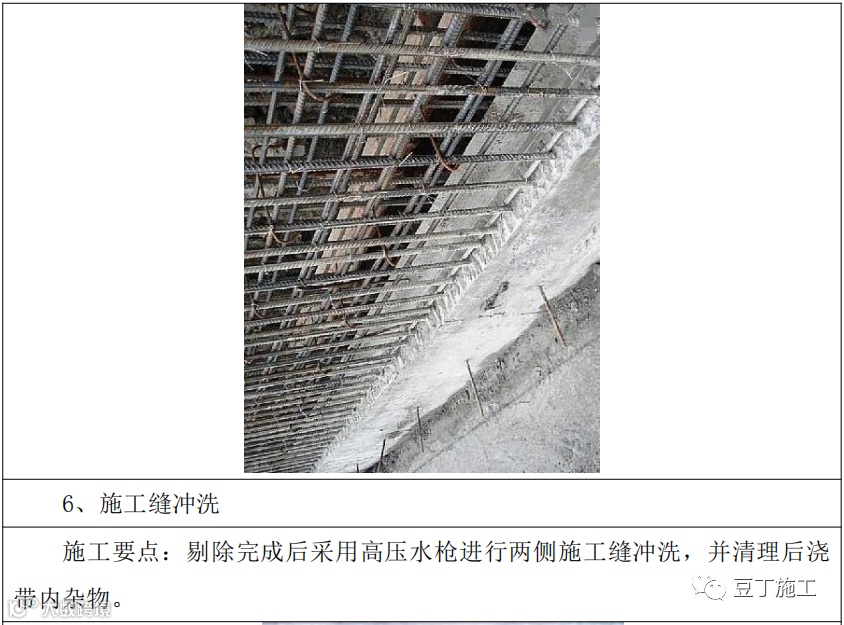

（三）后浇带剔凿质量控制要点
1、后浇带剔凿应在混凝土强度达 100%后进行。
2、剔凿应保证完成面为完整粗糙石子面。
3、剔凿完成后用水枪冲洗出石子面。

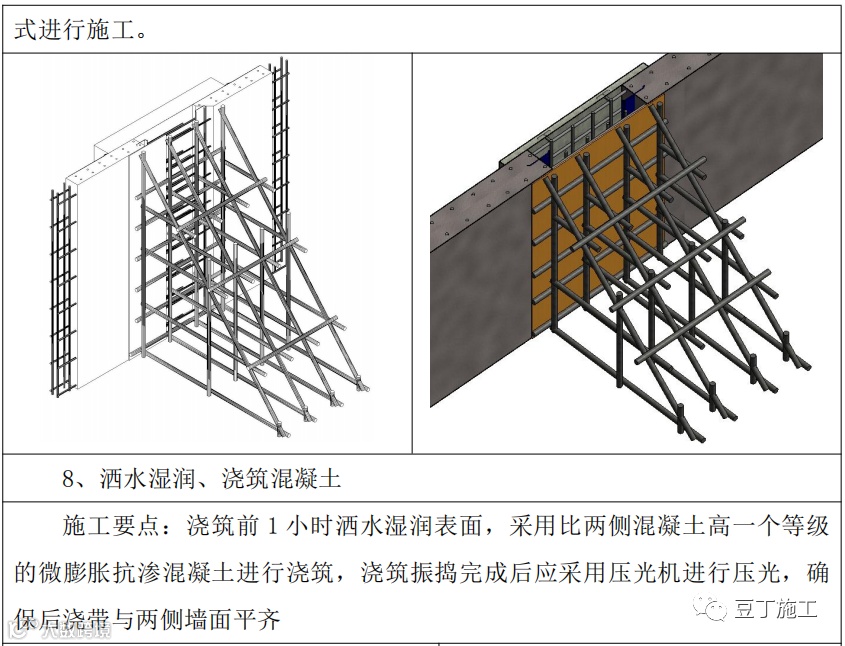

（四）混凝土浇筑及养护质量控制要点
1、混凝土浇筑应提前 1 小时洒水湿润作业面。
2、后浇带底部积水应抽干，杂物应清理干净。
3、混凝土限制膨胀率满足设计要求，标号应高于两侧混凝土一个标号。
4、浇筑过程连续，避免形成冷缝，振捣密实，面部与两侧混凝土平齐。
5、养护应保温保湿，养护时间不少于 14 天。



第三部分 地下室顶板及地上楼板后浇带
一、施工准备
（一）技术准备
 1、施工图会审已完成，图纸已审核并盖章确认。
2、编制专项施工方案并进行方案交底、技术交底
3、材料质保书留存，复试合格，有：钢管复试报告，扣件复试报告，顶 托复试报告，橡胶止水带复试报告，混凝土材质书，钢筋复试报告等。
（二）机具准备
1、机械设备：砂轮切割机，电焊机，，空压机,电锤
2、主要工具：泵车、混凝土振捣棒、手锤，凿子
（三）现场准备
1、下部楼层混凝土已浇筑完成，具备搭设脚手架条件。
2、后浇带两侧混凝土养护时间满足设计要求，楼层内材料清理完毕。
二、施工工艺

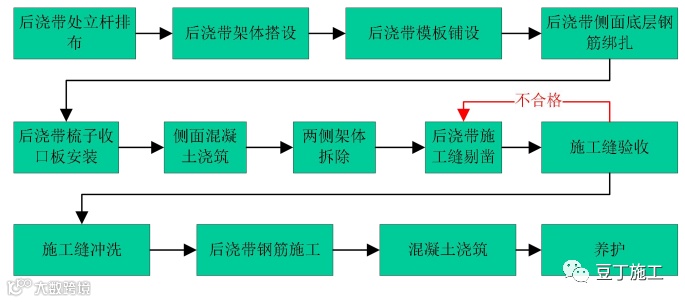

（一）工艺流程

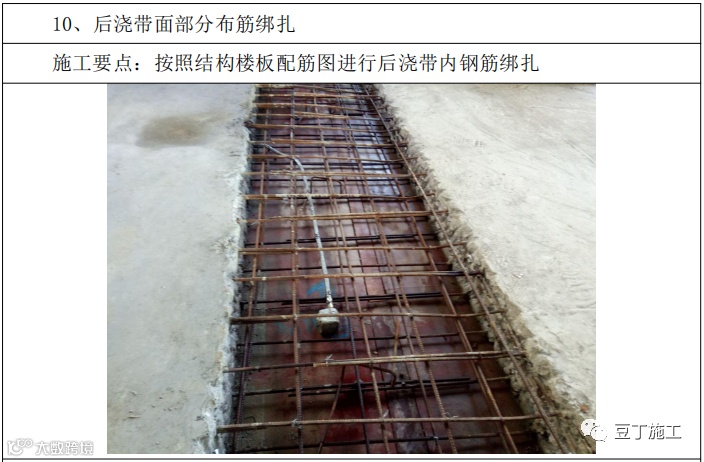

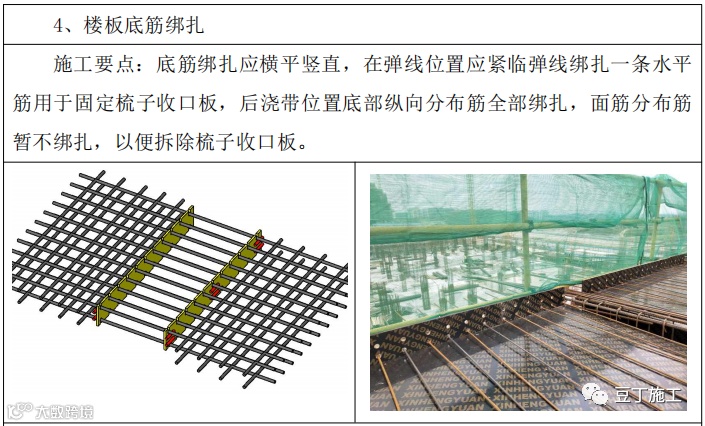

（二）施工要点

三、质量控制要点

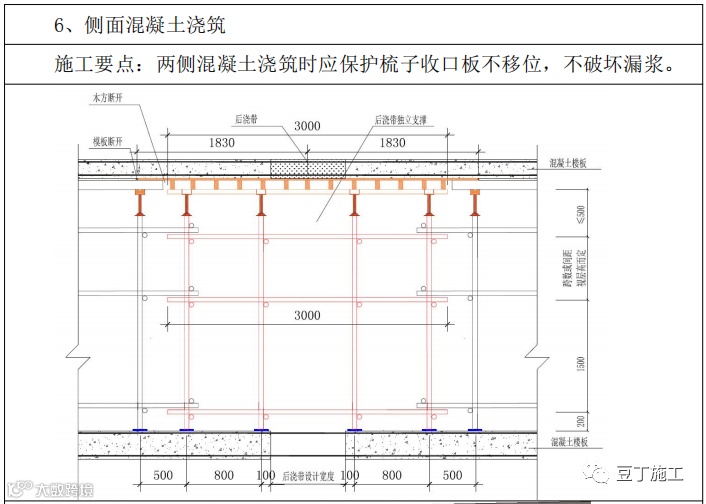

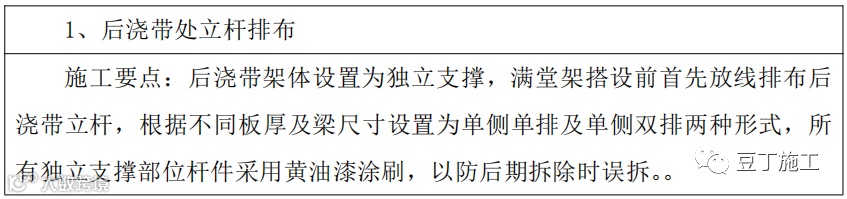

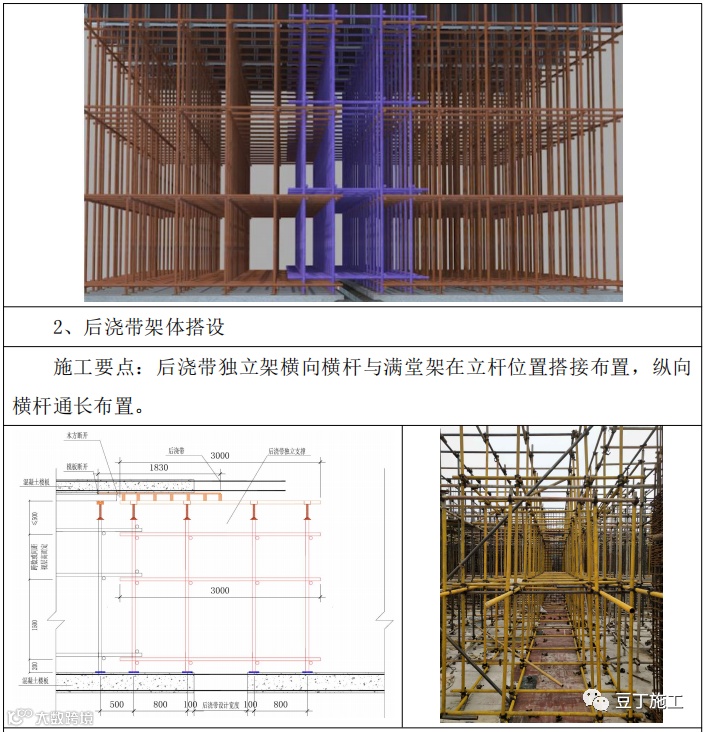

（一）架体搭设及模板质量控制要点
1、架体搭设材料应复试合格。
2、架体搭设应能满足一次搭设，两次拆除，完全分离设置要求。
3、后浇带独立支撑架体应采用黄油漆涂刷标识，避免工人误拆。
4、架体顶部木方、钢管严格按照尺寸下料搭设，与周边模板体系分离设置。
5、满堂架搭设至后浇带内混凝土达 100%强度期间，严禁拆除独立支撑脚 手架任何构件。

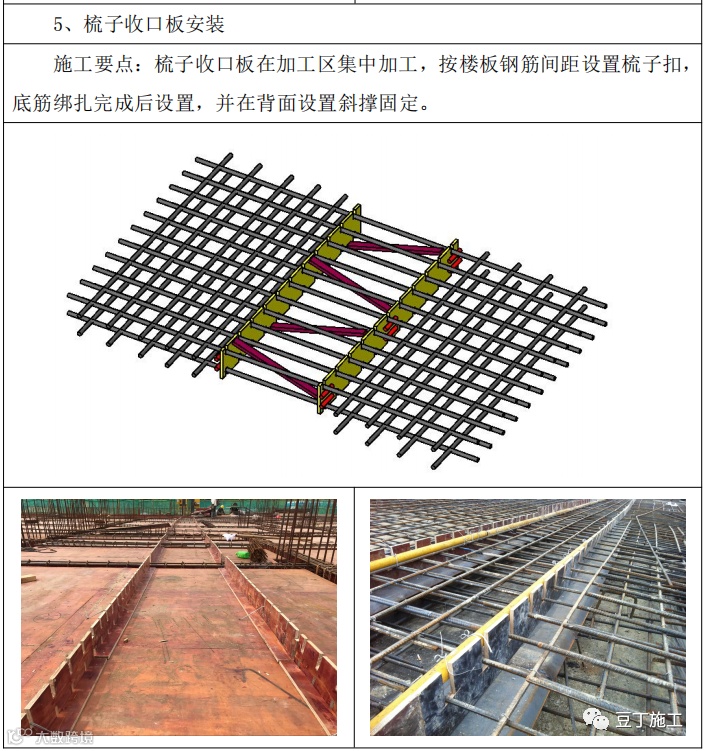

6、后浇带两侧必须采用梳齿板支设。

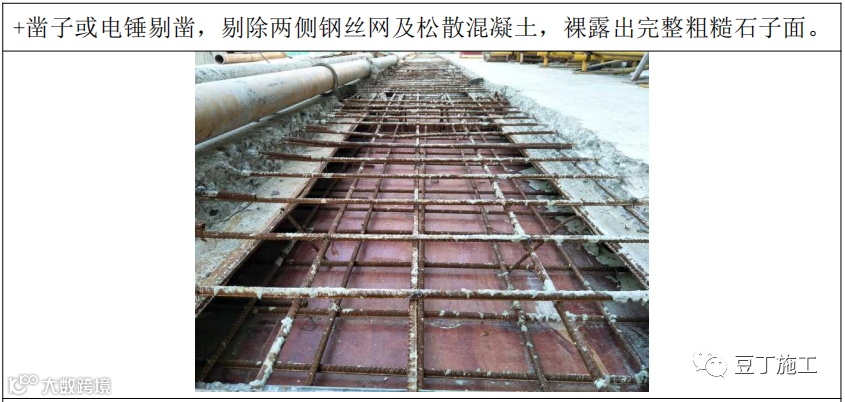

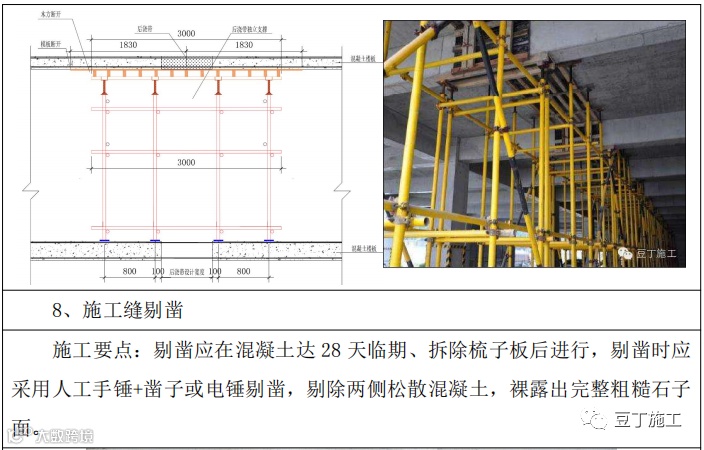

（二）后浇带剔凿质量控制要点
1、后浇带剔凿应在混凝土强度达 100%后进行。
2、剔凿应保证完成面为完整粗糙石子面。
3、剔凿完成后用水枪冲洗出石子面。

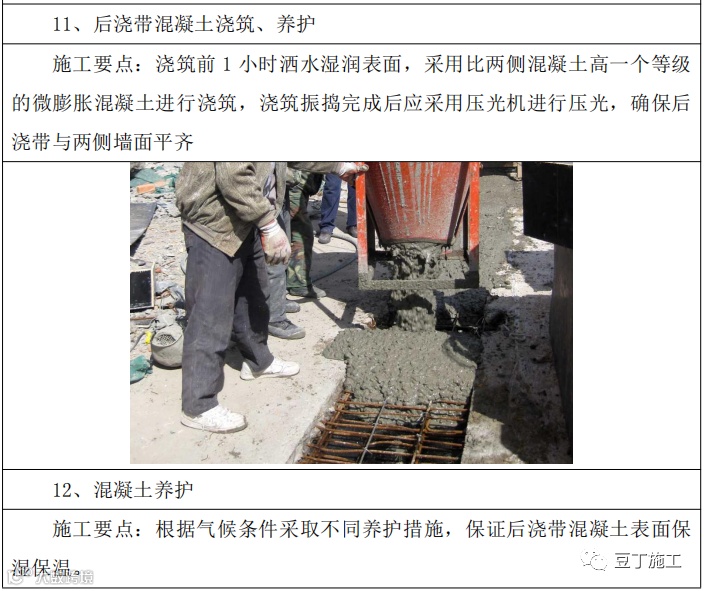

（三）混凝土浇筑及养护质量控制要点
1、混凝土浇筑应提前 1 小时洒水湿润作业面。
2、后浇带底部杂物应清理干净。
3、混凝土限制膨胀率满足设计要求，标号应高于两侧混凝土一个标号。
4、浇筑过程连续，避免形成冷缝，振捣密实，面部与两侧混凝土平齐。

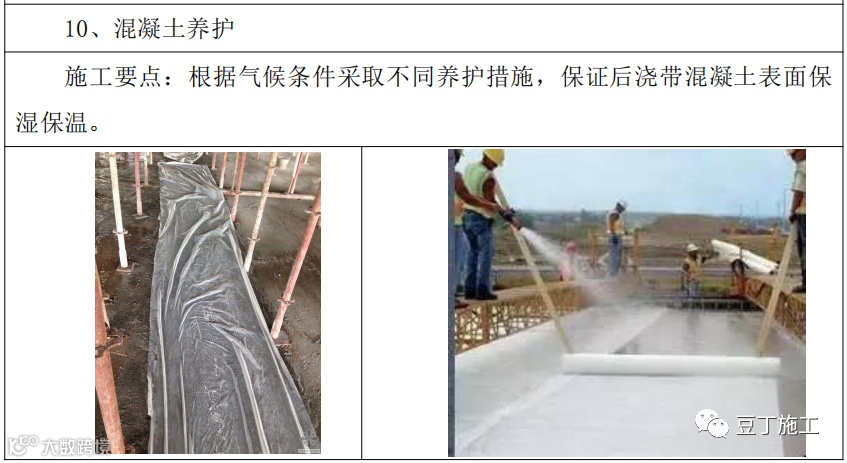

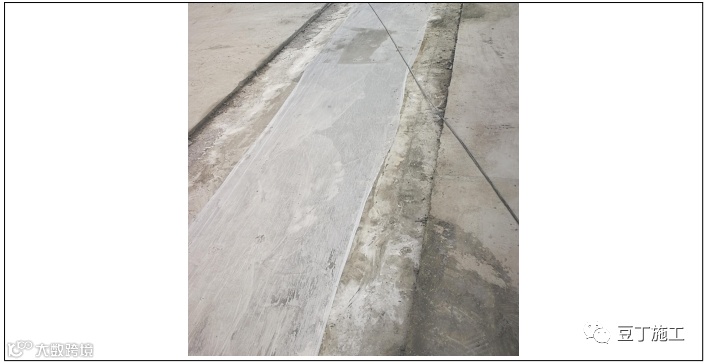

5、养护应保温保湿，养护时间不少于 14 天。


源自 | 中建八局科技、中建八局工程研究院、中建八局一公司
