【施工技术】钢筋工程常用数据10d、12d、15d都什么时候用，要心中有数！

质量目标

钢筋工序是保证主体结构安全的重要工序，施工过程确保原材料合格、复验合格，钢筋抗震要求、连接及锚固达到规范要求，钢筋的规格、型号、间距、数量、保护层厚度、制作及安装顺序和部位等要求与设计要求相符，绑扎牢固、到位，且横平竖直。

材料选择和检查、复验

1、钢筋进场时应提供资料：金属吊牌（品牌、型号、规格、重量、出厂日期等）、合格证、炉号、检验证明等。

2、所有进场钢筋必须经复验合格后才能用于工程中。

每检验批应由同一牌号、炉罐号和同规格的重量不大于60吨的钢筋组成。

3、外观质量：主要指钢筋表面不得有裂纹结疤和折叠；表面凸块不应超过横肋高度；其他缺陷也不得大于允许偏差范围。

钢筋施工工艺

（一）技术准备

1、熟透施工图纸、相关规范、图集。

（1）制作料表之前与技术负责人、施工负责人、质量负责人及主办施工员商讨料表制作原则；

（2）所有图纸上不明白的地方，以书面形式进行询问。

2、料表必须清晰、准确，并按施工进度及归档要求交一套完整的料表到项目部审核、存档。

3、配合项目部提出材料计划。

常用数据

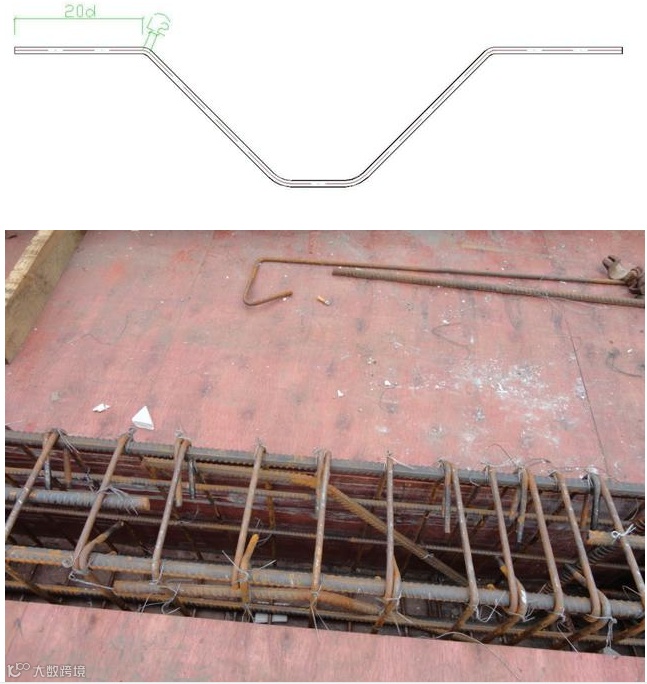

（1）20d（吊筋平直长度）

吊筋弯钩外包长度20d，吊筋直径、根数由设计标注。

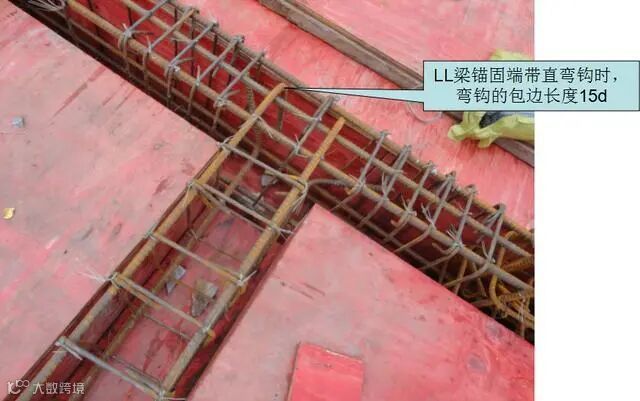

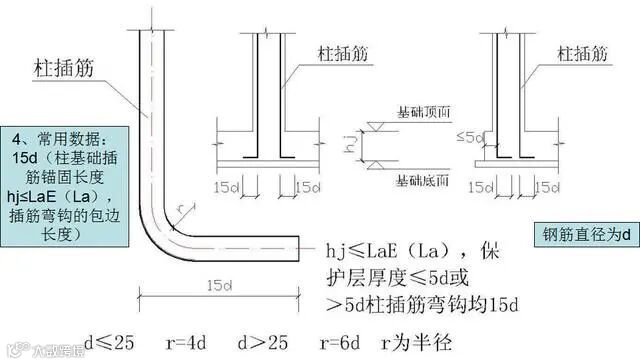

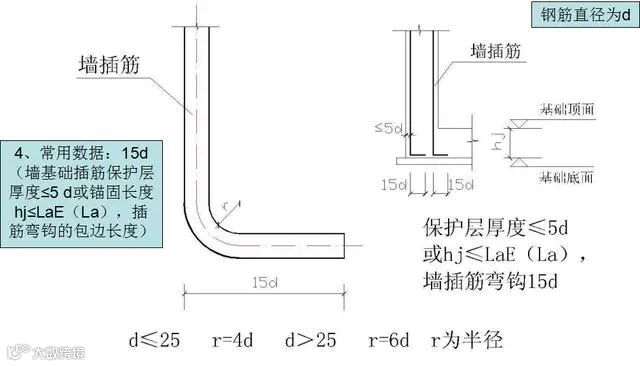

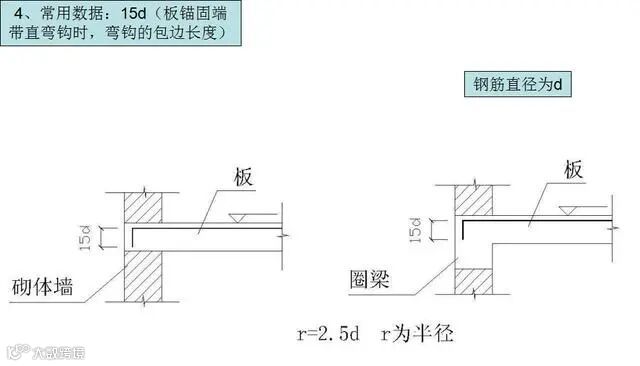

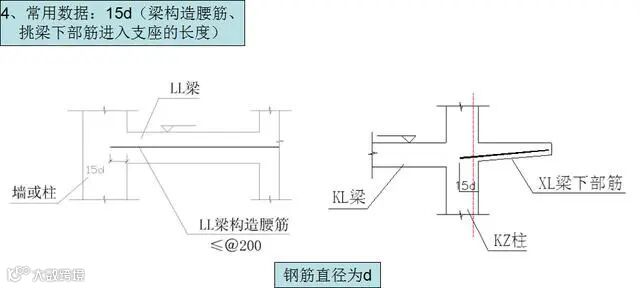

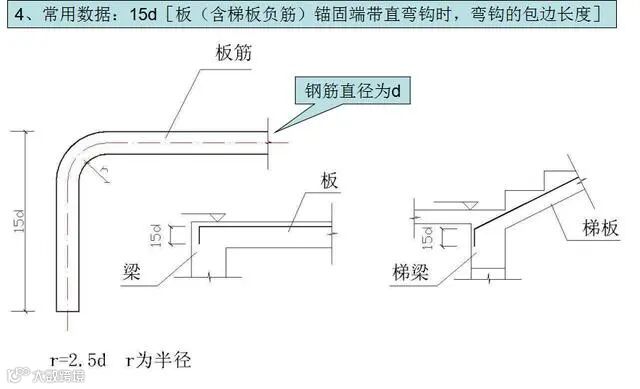

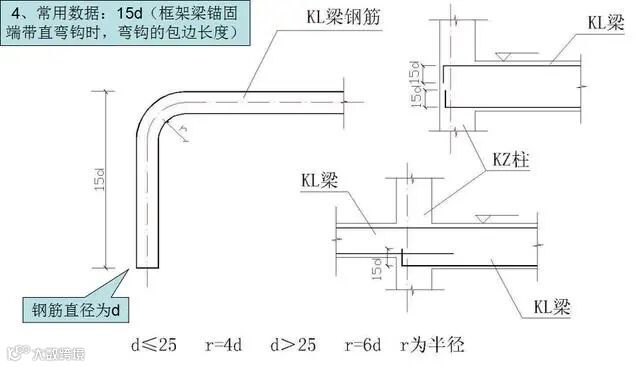

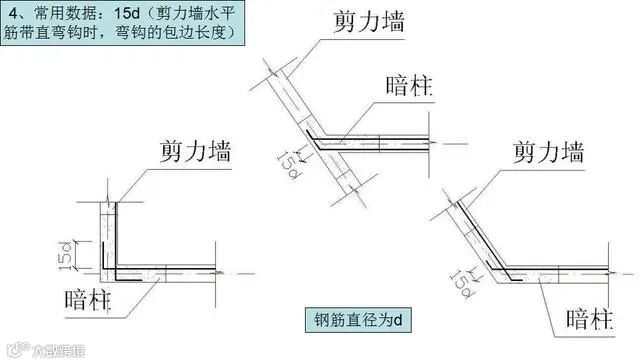

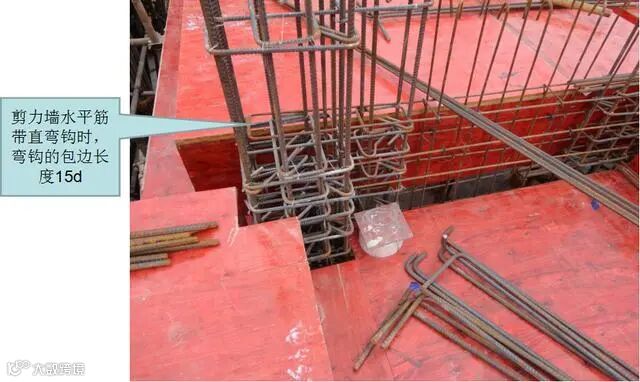

（2）15d：

（3）12d:

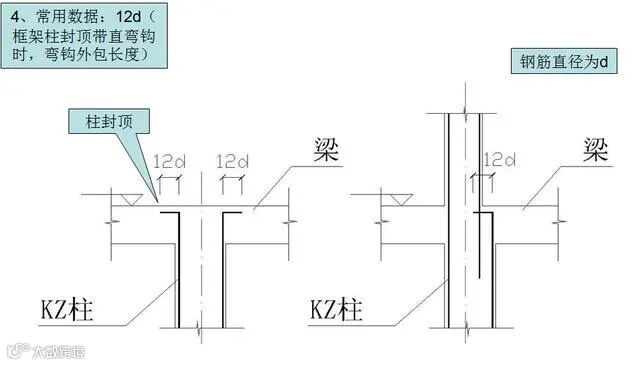

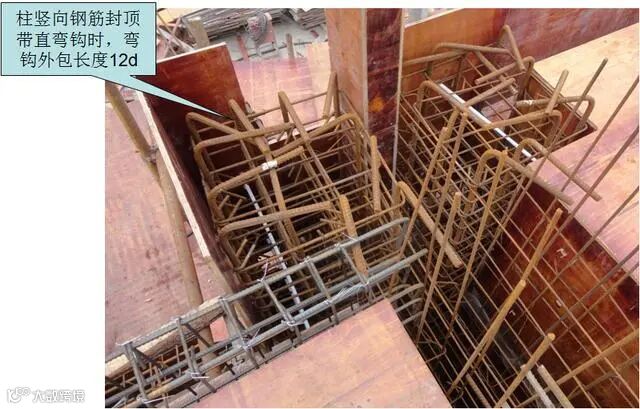

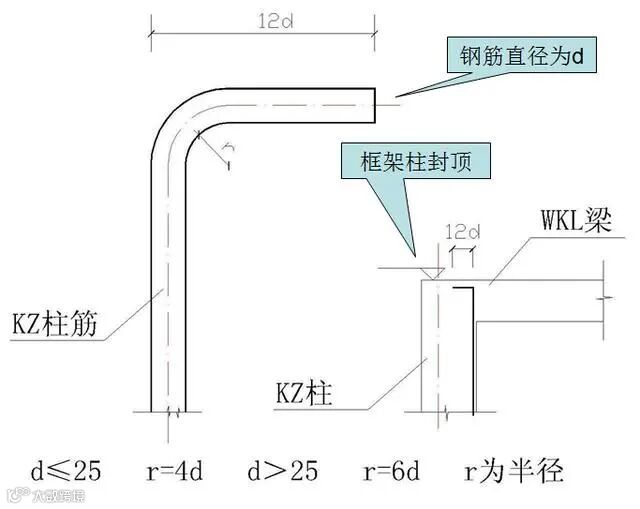

1）框架柱封顶带直弯钩时，弯钩外包长度。

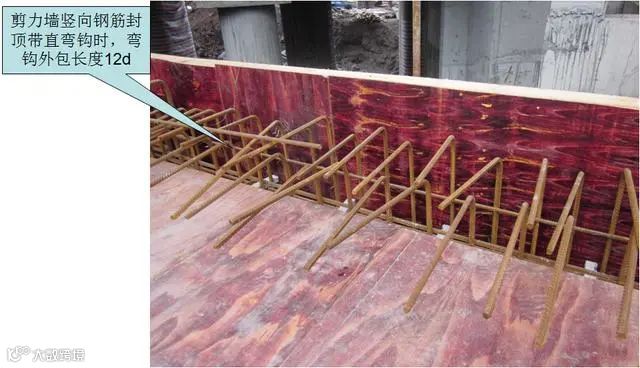

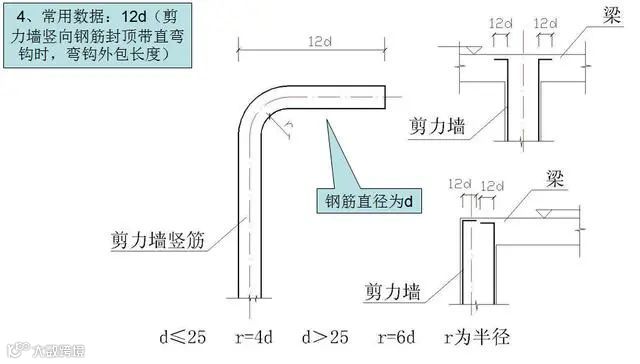

2）剪力墙竖向钢筋封顶带直弯钩时，弯钩外包长度。

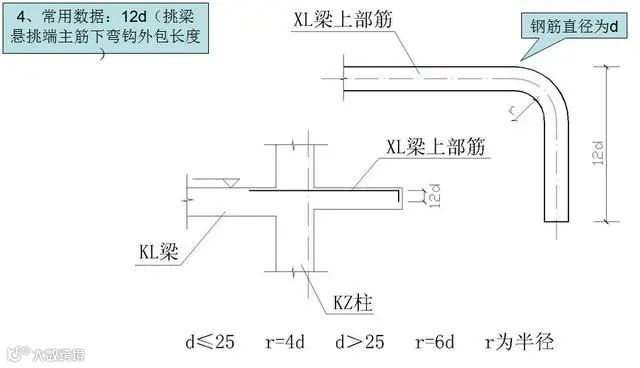

3）挑梁悬挑端主筋下弯钩外包长度。

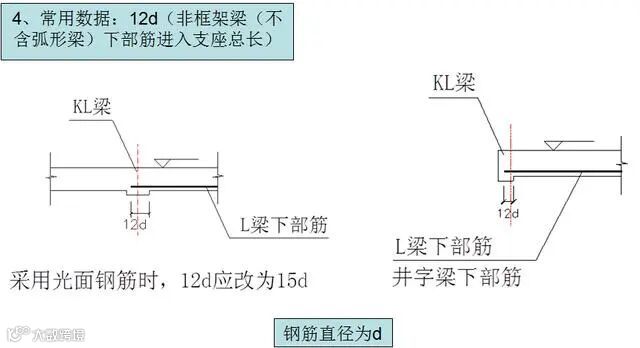

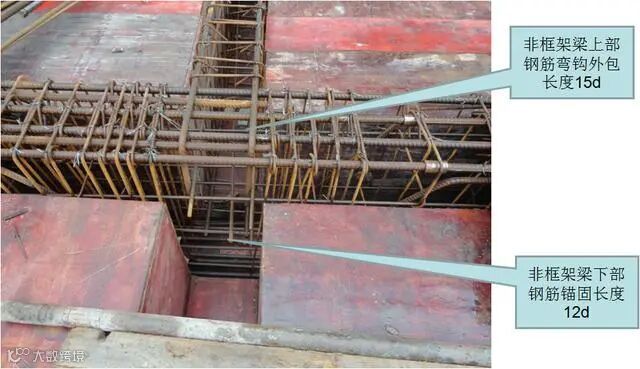

4）非框架梁（不含弧形梁）下部筋进入支座总长。

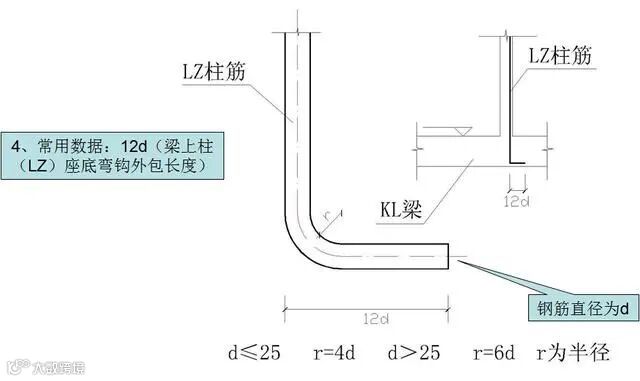

5）梁上柱（LZ）座底弯钩外包长度。

（4）10d

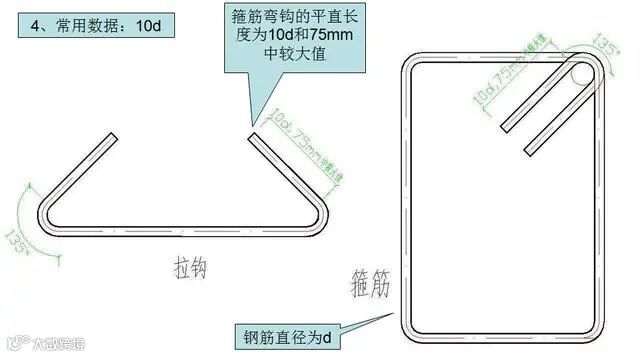

1）10d；≥75mm：抗震要求时所有的箍筋、拉钩弯钩的平直长度。

2） 10d；≥100mm：板底筋过梁中线的同时需满足的要求。

（5）6d：

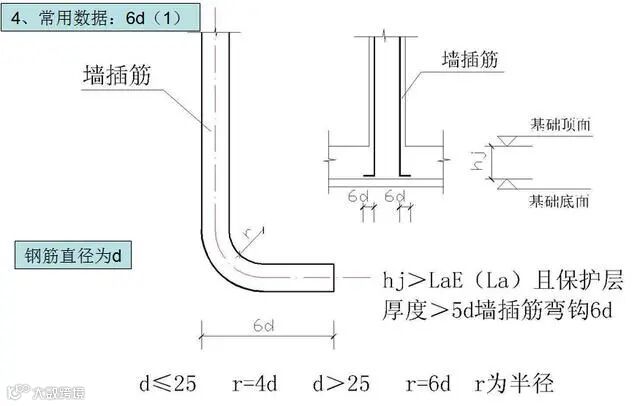

1）墙基础插筋锚固长度hj＞LaE（La）且保护层厚度＞5d，插筋弯钩的包边长度。

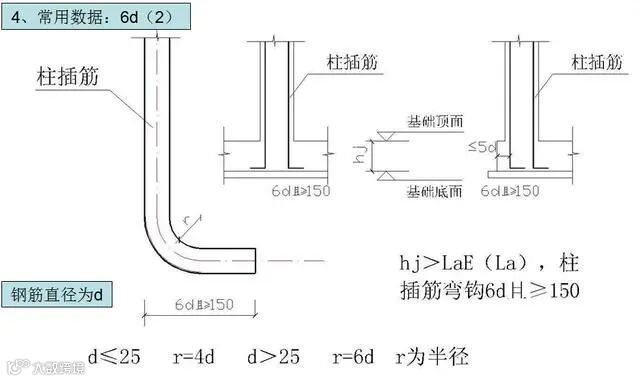

2）柱基础插筋锚固长度hj＞LaE（La），插筋弯钩的包边长度。

（6）3d：光面钢筋受拉时，末端180度弯钩平直长度

1）填充墙构造柱主筋弯钩平直长度。

2）圈梁、过梁主筋弯钩平直长度。

3）楼梯板筋弯钩平直长度。

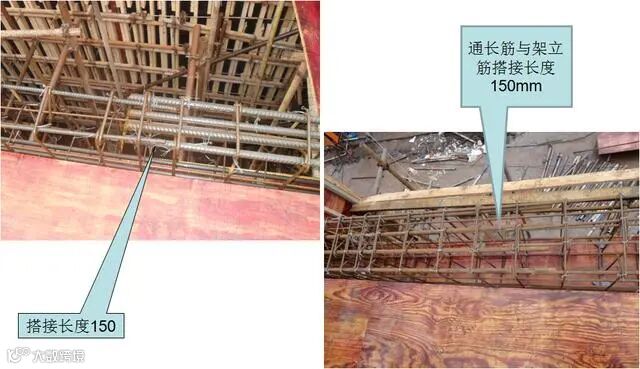

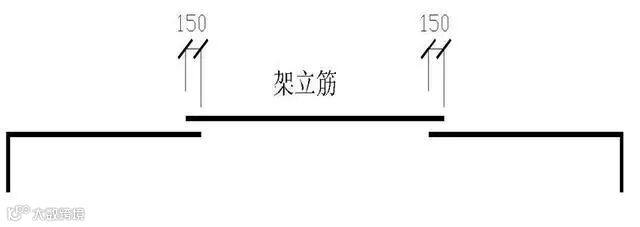

（7）150：构造钢筋（架立筋）与主筋的搭接长度。

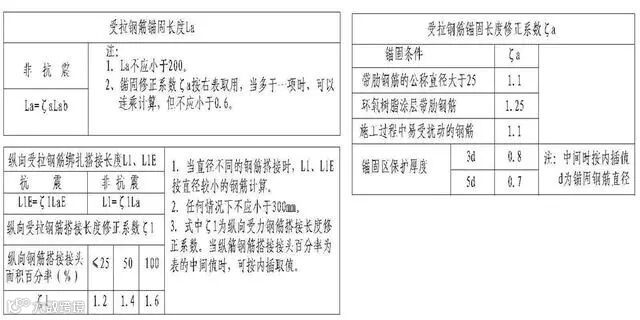

（8）La：不应小于200

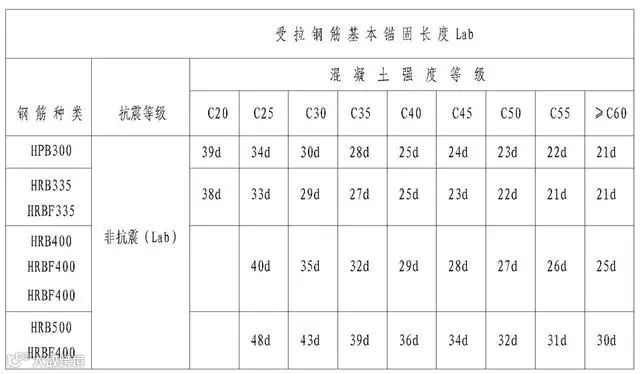

非抗震结构所有构件；抗震结构的L梁（次梁）、XL梁（挑梁）、JZL（井字梁）、板内受拉钢筋的最小锚固长度及最小搭接长度（Ll）的基数（搭接100%：1.6 La；搭接50%：1.4 La；搭接25%：1.2 La）。

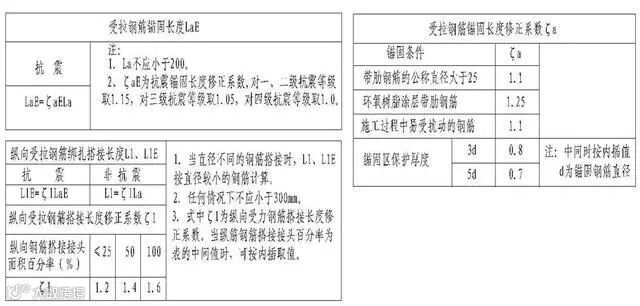

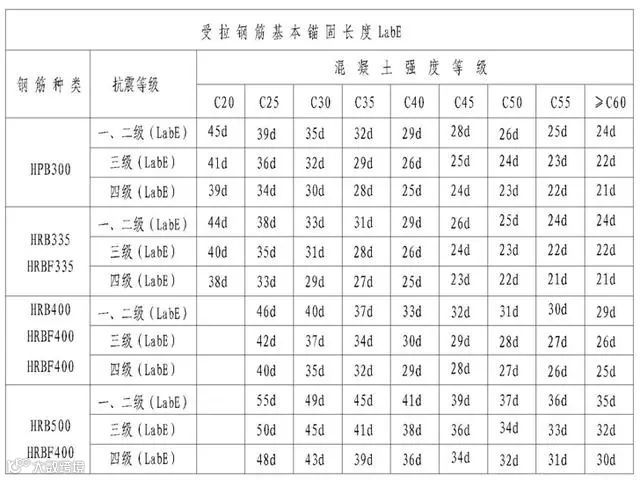

（9）LaE：抗震结构的KZ（框架柱）、KZZ（框支柱）、KL（框架梁）、KZL（框支梁）、Q（剪力墙）、LL（连梁）等抗震构件内受拉钢筋的最小锚固长度及最小搭接长度Lle的基数。

（10）1.7 LabE（La）：柱锚梁边节点，外侧柱筋与屋面框架梁面层主筋的搭接长度。

（11）1.5 LabE（La）：柱锚入梁内节点，外侧柱筋与屋面框架梁面层主筋的搭接长度。

（12）1.2 LaE（La）：

1）剪力墙水平钢筋搭接长度。

2）剪力墙竖向钢筋搭接长度。

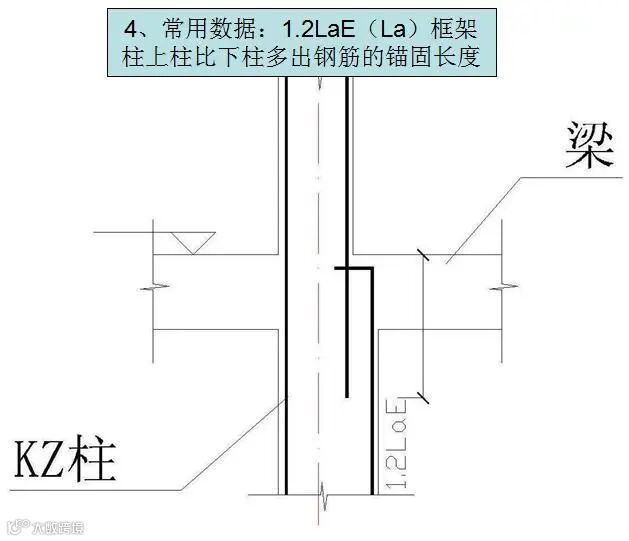

3）框架柱上柱比下柱多出钢筋的锚固长度。

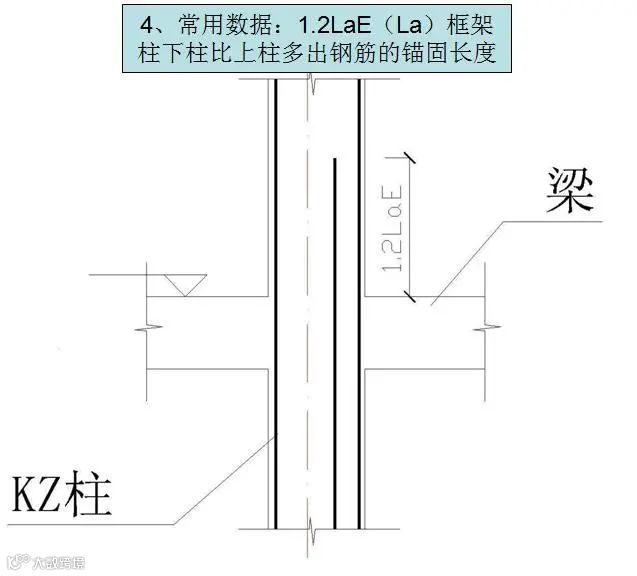

4）框架柱下柱比上柱多出钢筋的锚固长度。

（13）接头中心错开间距：

1）绑扎搭接：1.3Lle（Ll）。

2）机械连接≥ 35d。

3）焊接≥ 35d且≥500。

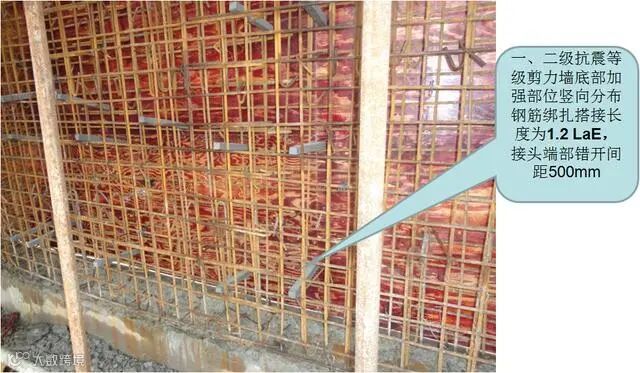

4）剪力墙竖向钢筋比较特殊：绑扎搭接长度1.2 LaE（La），一、二级抗震接头端部错开间距500；机械连接、焊接接头中心错开间距均为35d。
