【施工技术】ALC墙板施工的五项技术指标，节点详图！

ALC一体板

一体板的安装节点要满足结构强度的要求，板缝处理要满足隔声、保温、防渗水的要求。一体板墙体满足垂直度、平整度的要求。

（1）外墙板固定节点设计

钩头螺栓法具备造价低、配件采购便利、节点抗变形能力强、施工简易等优点，综合考虑施工成本、施工质量和安装效率后，确定采用钩头螺栓法作为本项目ALC外墙板与钢梁下翼缘、楼板、反坎的连接节点。

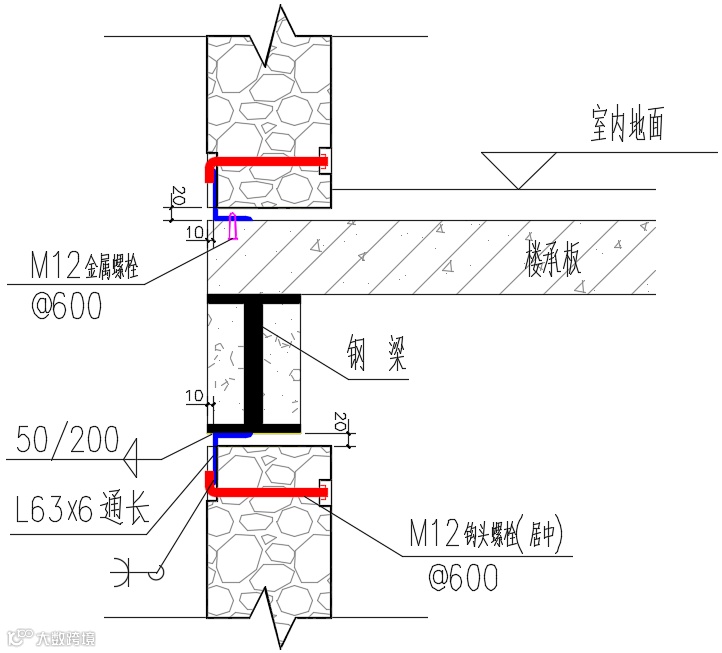

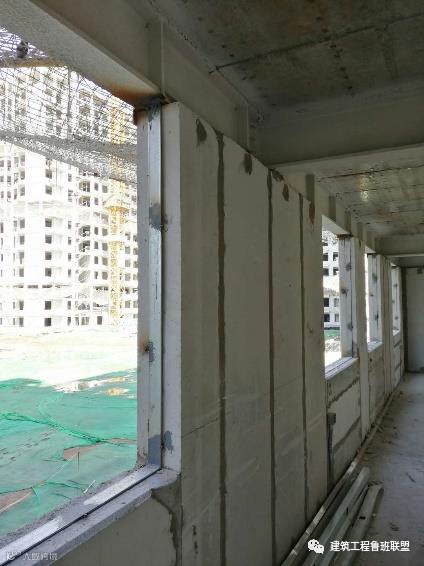

外墙板固定节点

（2）内墙板固定节点设计

U型卡法造价低，施工简便，配件暴露的问题可以通过后期饰面做法掩盖。因此，选用U型卡法作为本项目ALC内墙与钢梁、楼板面的连接做法。

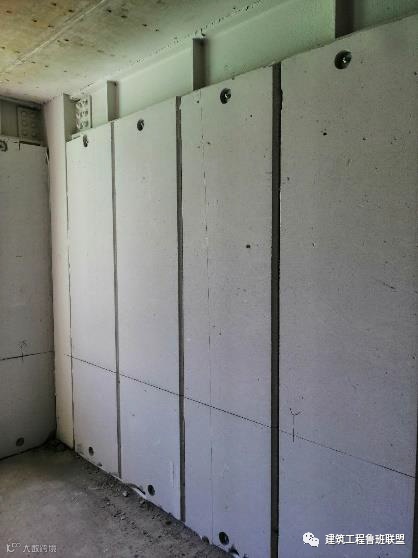

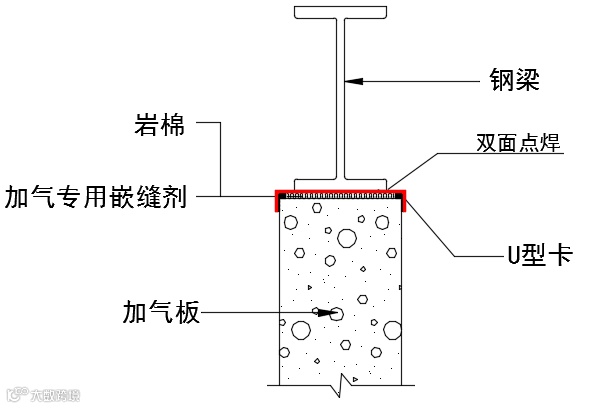

内墙板固定节点

（3）外墙板缝隙处理方法设计

综合考虑固定节点、渗水路径、保温隔声性能，设计外墙板缝隙处理方法。

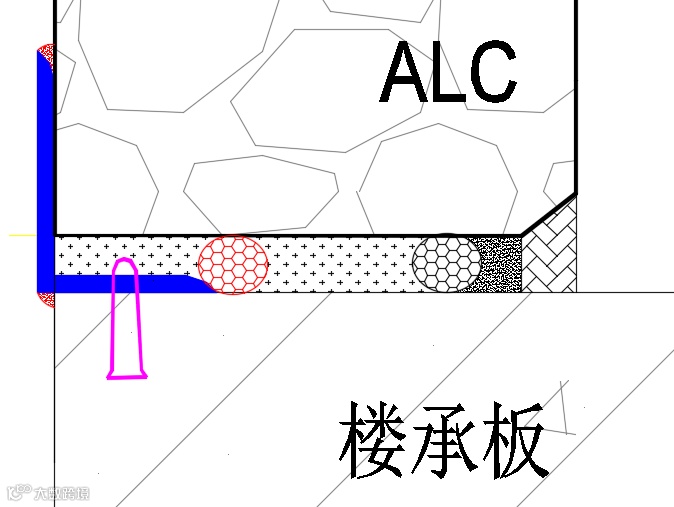

外墙板缝隙处理

（4）内墙板缝隙处理方法设计

综合考虑固定节点、保温隔声性能，设计内墙板缝隙处理方法。

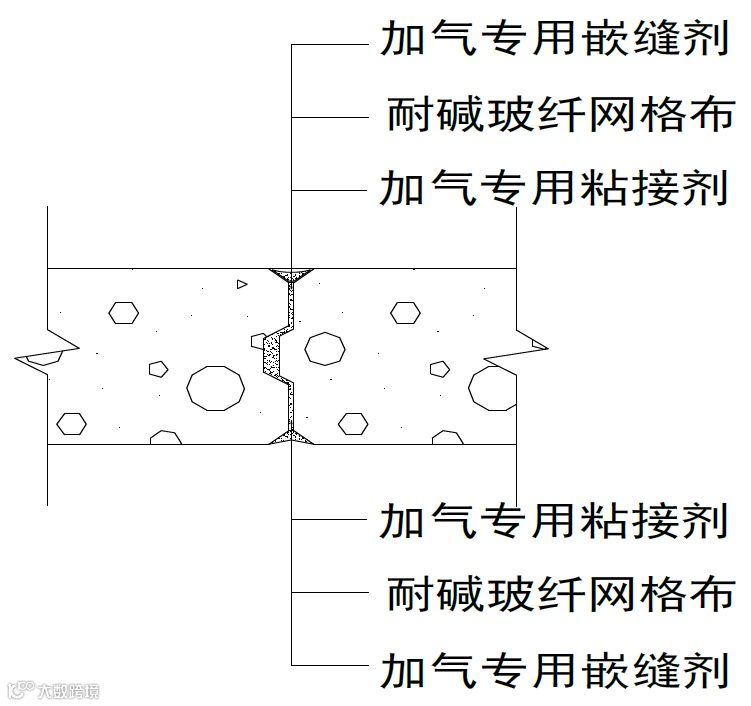

内墙板缝隙处理

（5）洞口补强做法

综合考虑洞口尺寸、位置，设计吊筋、加固扁钢进行洞口补强。

洞口补强做法

（1）外墙板固定采用的定位角钢外置做法，将ALC外墙条板安装效率提高60%，安装人工投入量降低50%。此做法将钩头螺栓的丝扣端转移到室内，便于工人螺母施拧，提高了操作的安全性。

（2）内墙板固定采用U型卡做法，并在此基础上进行了做法改良，减少了现场湿作业，提高了内墙板安装效率30%，贯彻了装配式建筑的绿色施工理念。

（3）结合装配式建筑自身结构特点设计的板式周转卸料平台，其简支构造特点较悬挑卸料平台更可靠、作业更安全；无需提前预埋、安拆便捷的特点大大提高了其周转效率，取得了良好的使用效果。
