基础接地钢筋焊接现场经常因钢筋网太密集、横向焊接下方没有操作空间难以施工等原因，达不到双面焊接条件而采用单面焊接，搭接长度为12D（D为钢筋外径）。

这种做法在施工现场较常见，但是常见不见得合规合法，单面焊接是否符合国家规范要求？今天咱们来聊一聊。

基础接地钢筋是否可以采用单面焊接，搭接长度大于12D？

— 1 —

防雷规范要求

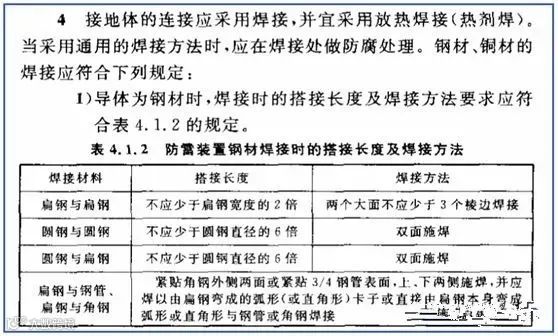

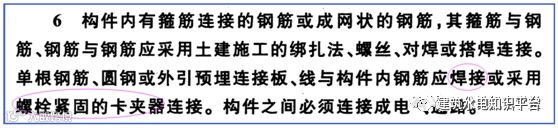

①《建筑物防雷工程施工与质量验收规范》（GB50601-2010）4.1.2

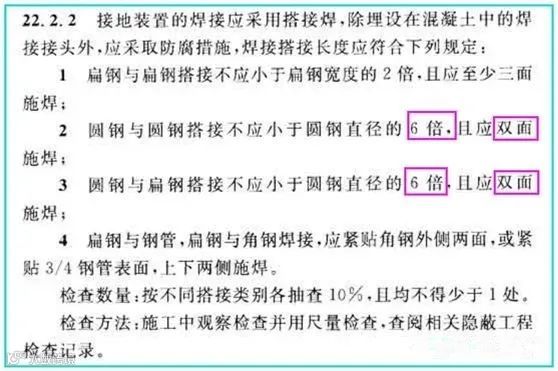

② 《建筑电气工程施工质量验收规范》（GB 50303-2015）

接地装置的焊接应采用搭接焊接，除埋设在混凝土中的焊接接头外，应采取防腐措施，圆钢与扁钢（圆钢）焊接长度不小于圆钢直径的6倍，双面施焊。

其他防雷相关规范均要求一致，不再赘述。

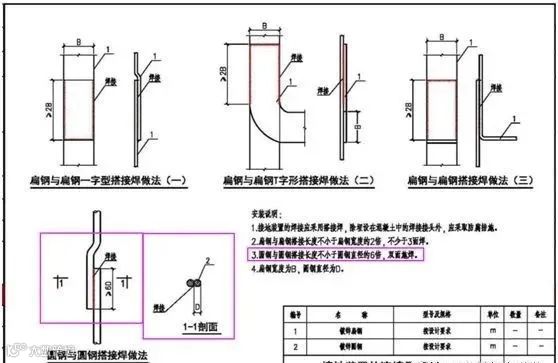

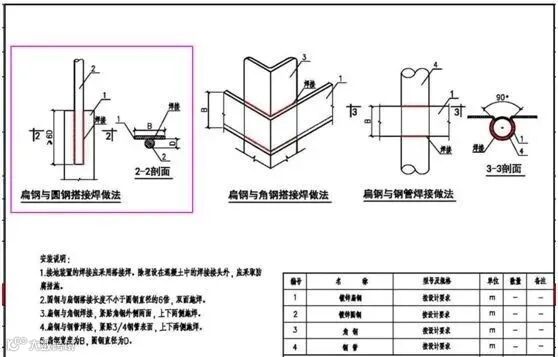

③ 图集

规范和图集均要求双面焊接，原则上是不允许单面焊接。

— 2 —

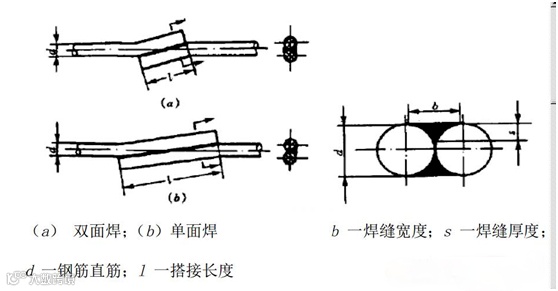

单面焊接、双面焊接比较

单面焊：焊接钢筋时只在两个钢筋接头的一面或一侧施焊；

双面焊：在第一个面焊完后，再在背面施焊。

单面焊的优点：受操作空间影响小，易操作，焊接方便，因为只焊一面，可适用范围比双面焊更大，

缺点：搭接的长度较长，传力途径偏心。

相对于单面焊，双面焊钢筋接头焊缝处应力分布比较均匀，成型好，焊缝质量高。

双面焊的搭接长度较单面焊短，传力途径沿钢筋轴线，强度，耐受度都好于单面焊。

— 3 —

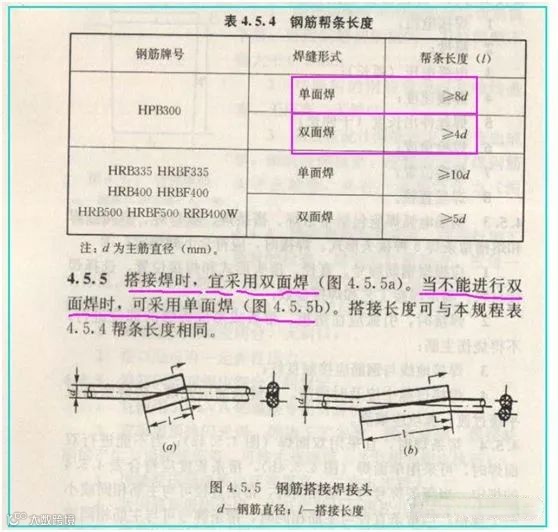

钢筋焊接及验收规程

钢筋搭接焊，宜采用双面焊接；

当不能进行双面焊接时，可采用单面焊，

但焊接长度为双面焊接的2倍。

— 4 —

最后的话

从防雷规范、图集的要求均为双面焊接，

即正常情况下都应该是双面焊接的，

原则上是不允许单面焊接的。

施工应尽可能创造施工条件，满足双面焊接。

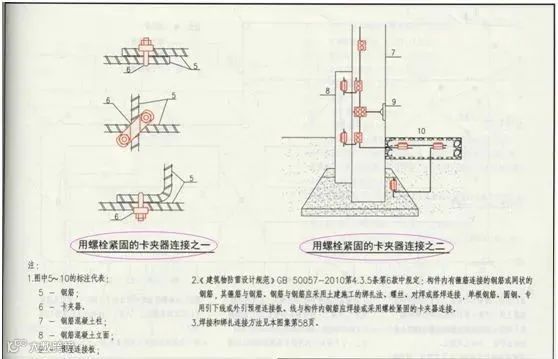

当不满足焊接要求时，可采用螺栓紧固的卡夹器连接。

若因施工现场没有操作空间选择采用单面焊接，

应按《钢筋焊接及验收规程》（JGJ18-2012）4.5.5 执行，

且搭接长度不小于双面焊接的2倍，即12D。

（但此做法不满足防雷设计、施工及验收规范，尽量避免）
