【施工技术】深大基坑常用的7种支护形式，一文总结！

深大基坑的支护方式，总体来说分为“有内支撑”和“无内支撑”两大形式，涵盖了7种常用的支护方式，一起来看看有哪些？

一

有内支撑支护形式

1

围护结构

其作用是直接承受基坑施工阶段侧向土压力和水压力，并将此压力传递到支撑体系，每种类型在适用条件、工程经济性和工期等方面各有侧重。目前，围护结构常用类型有钢板桩围护墙、型钢水泥土搅拌墙、灌注桩排桩、混凝土连续墙等。

钢板桩围护墙

型钢水泥土搅拌墙

灌注桩排桩围护墙

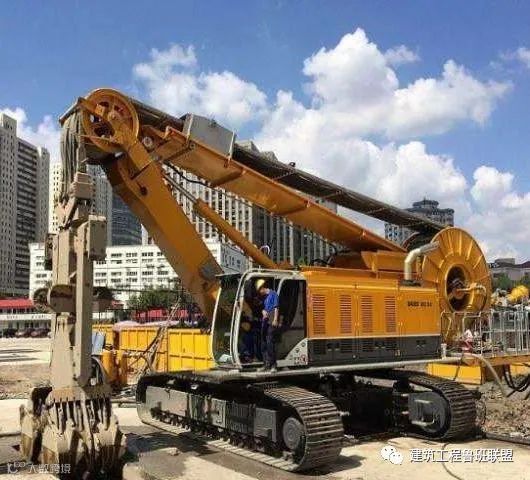

地下连续墙

2

止水帷幕

其作用是阻断坑外水体流入坑内或增大坑底水的渗流路径，便于机械挖土及提供坑内干作业施工条件等诸多目的。主要形式一为围护结构兼止水帷幕，如地连墙、型钢水泥土搅拌桩、钢板桩及咬合桩等；形式二为水泥搅拌桩止水帷幕，其施工工艺有高压旋喷、两轴搅拌、三轴搅拌、TRD工法、CSM工法等。

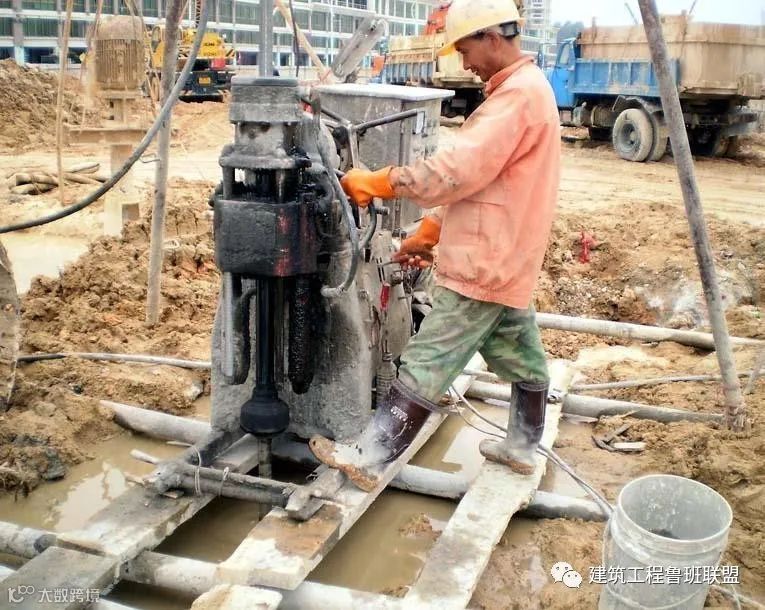

高压旋喷止水帷幕

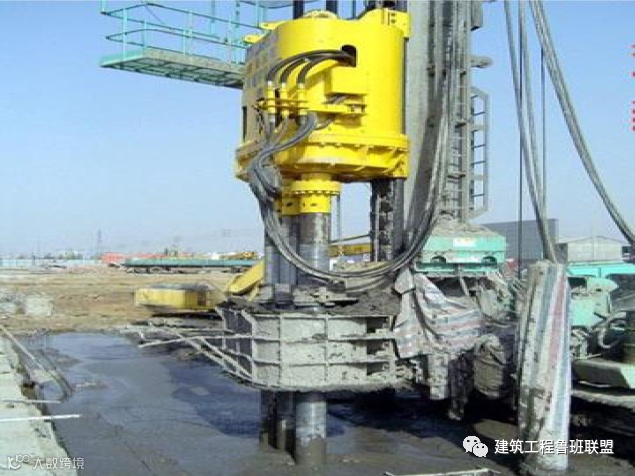

三轴搅拌止水帷幕

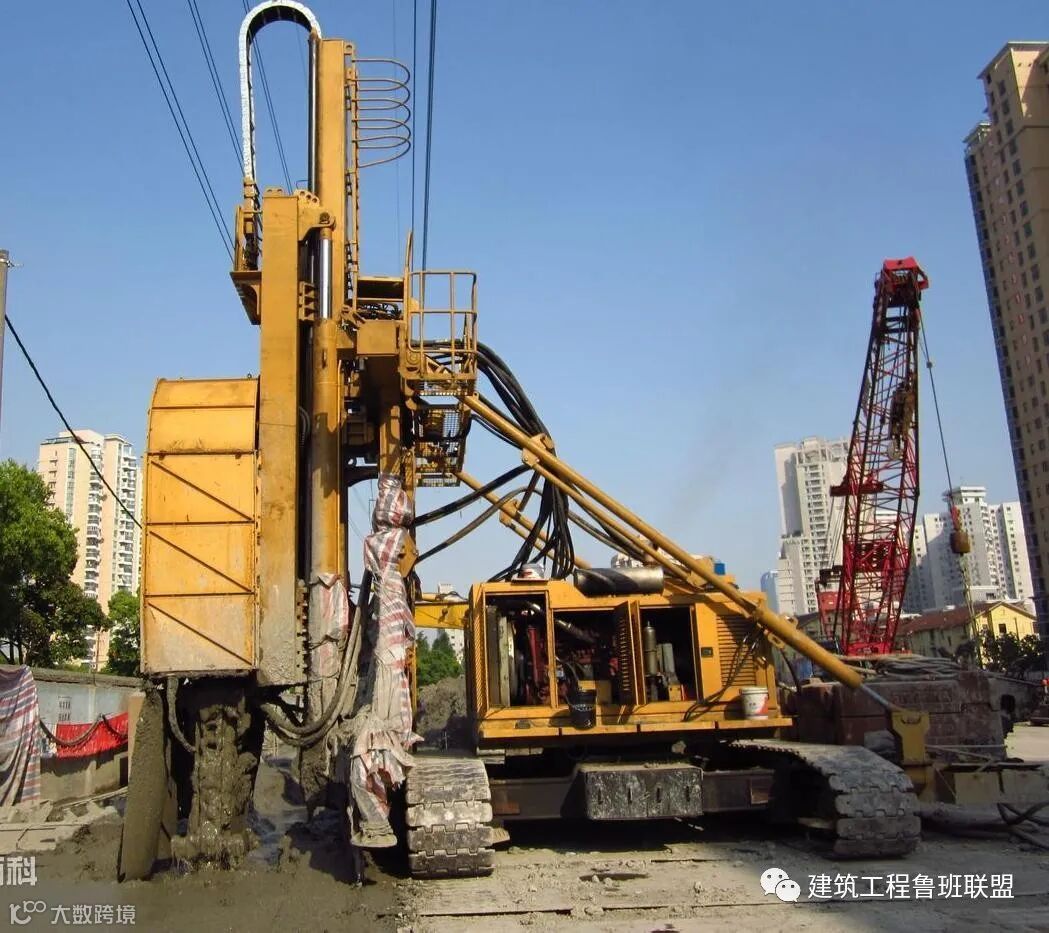

TRD水泥土搅拌墙

CSM水泥土搅拌墙

3

水平支撑

其作用是用于传递和平衡作用在围护结构上的水土压力，与围护结构共同组成支护体系。常见的支撑类型有：钢支撑体系、混凝土支撑体系、钢与混凝土组合支撑体系等。

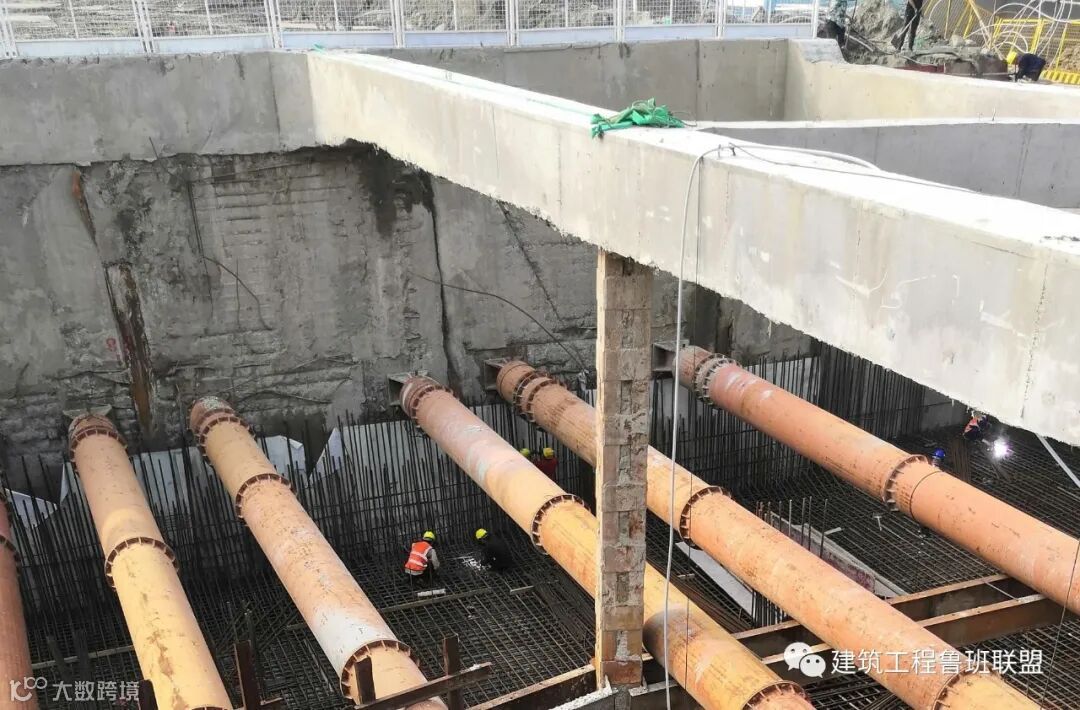

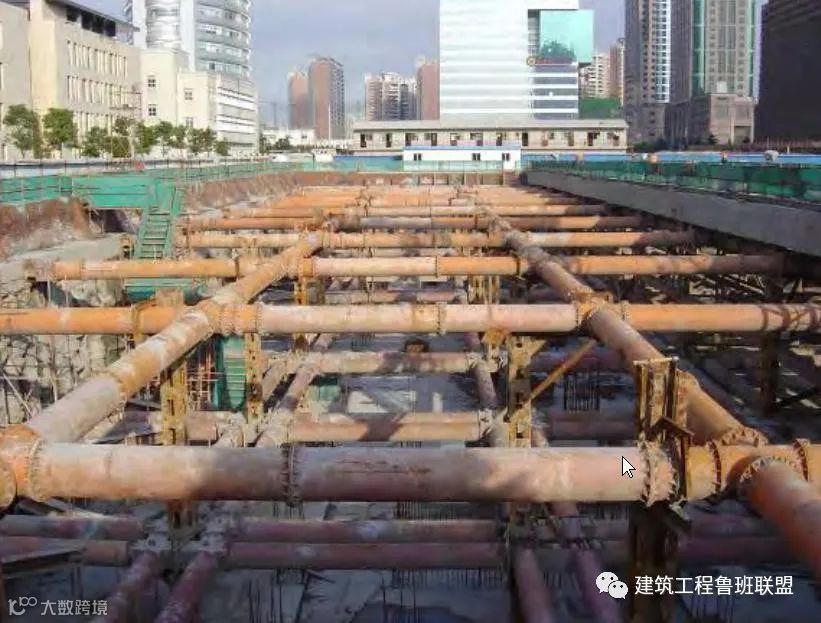

钢支撑体系

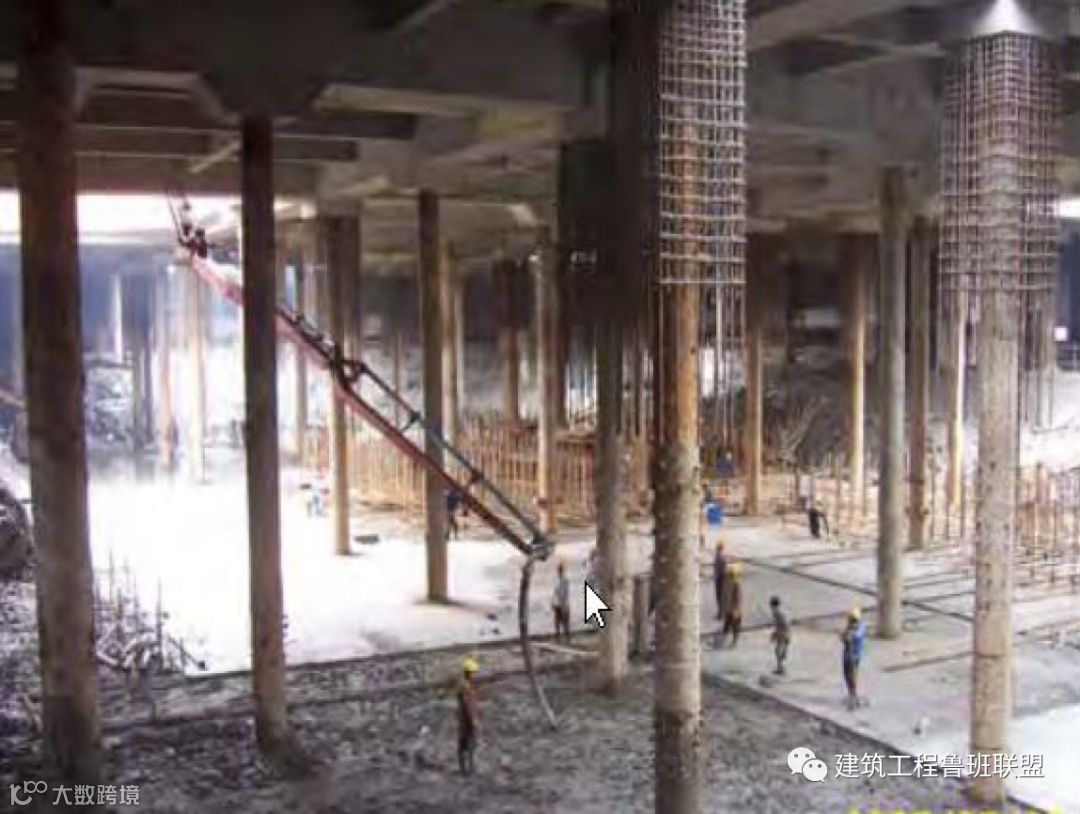

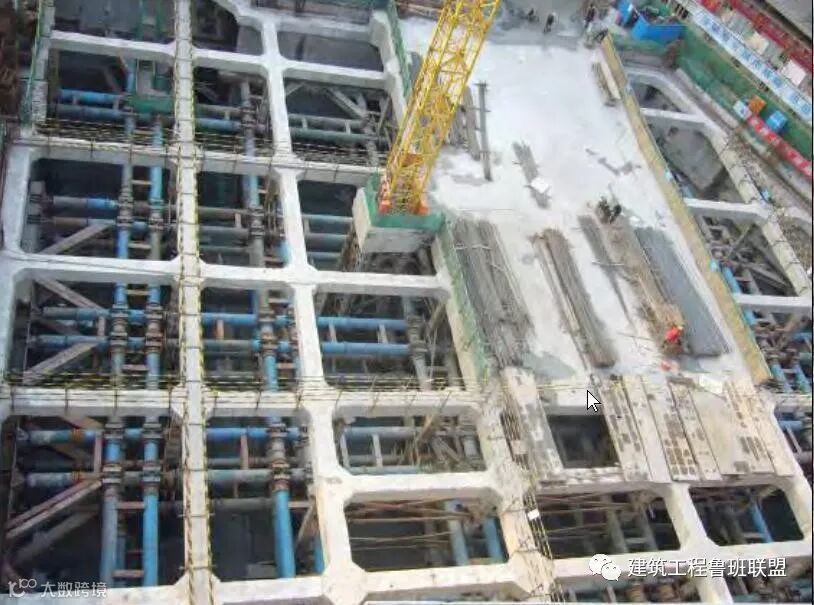

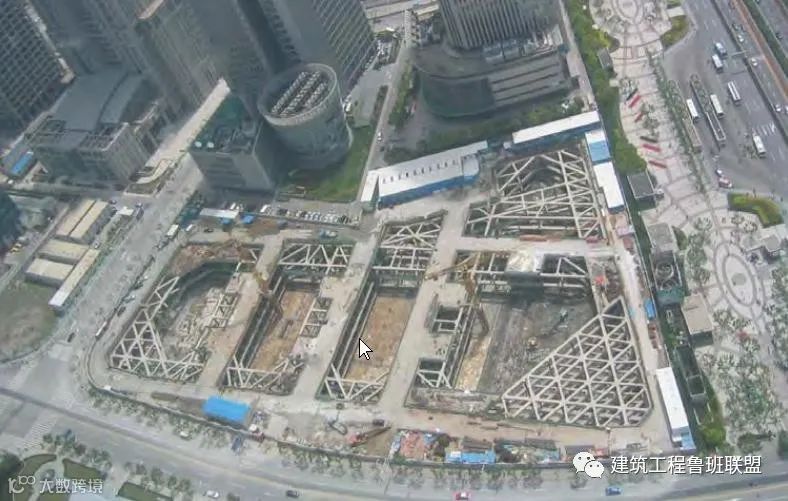

混凝土支撑体系

钢与混凝土组合支撑形式

4

竖向支撑

其作用是承受水平支撑传来的竖向荷载，加强支撑体系的空间刚度，保证水平支撑的纵向稳定，要具有较好自身刚度和较小垂直位移。常见类型有临时格构柱+立柱桩、永久钢立柱+立柱桩。

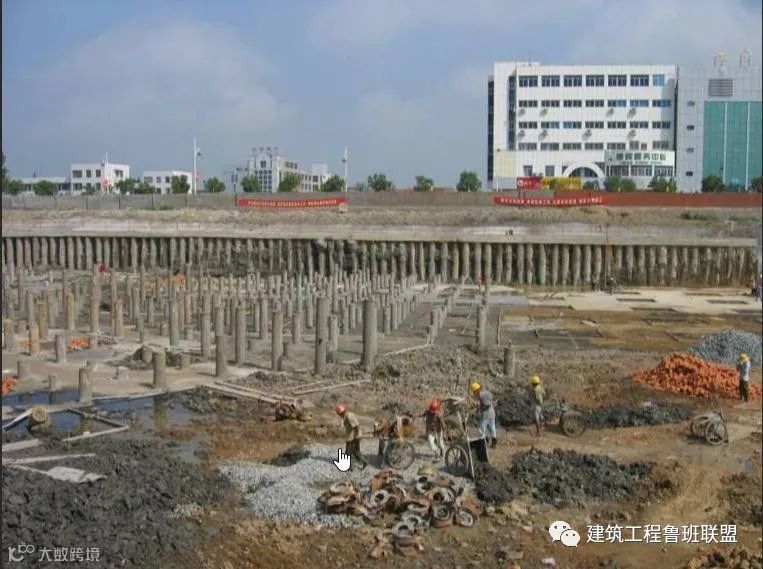

临时格构柱+立柱柱

永久钢立柱+立柱桩

1

放坡

放坡是依靠土体自身的强度保持整个基坑的稳定，适用于浅基坑，此工艺简便、造价经济、施工进度快。

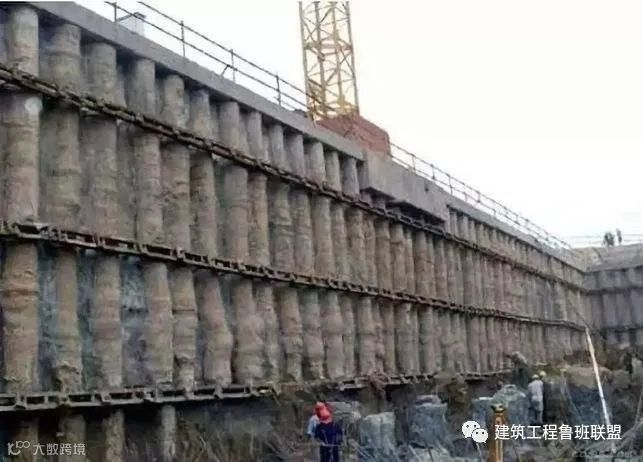

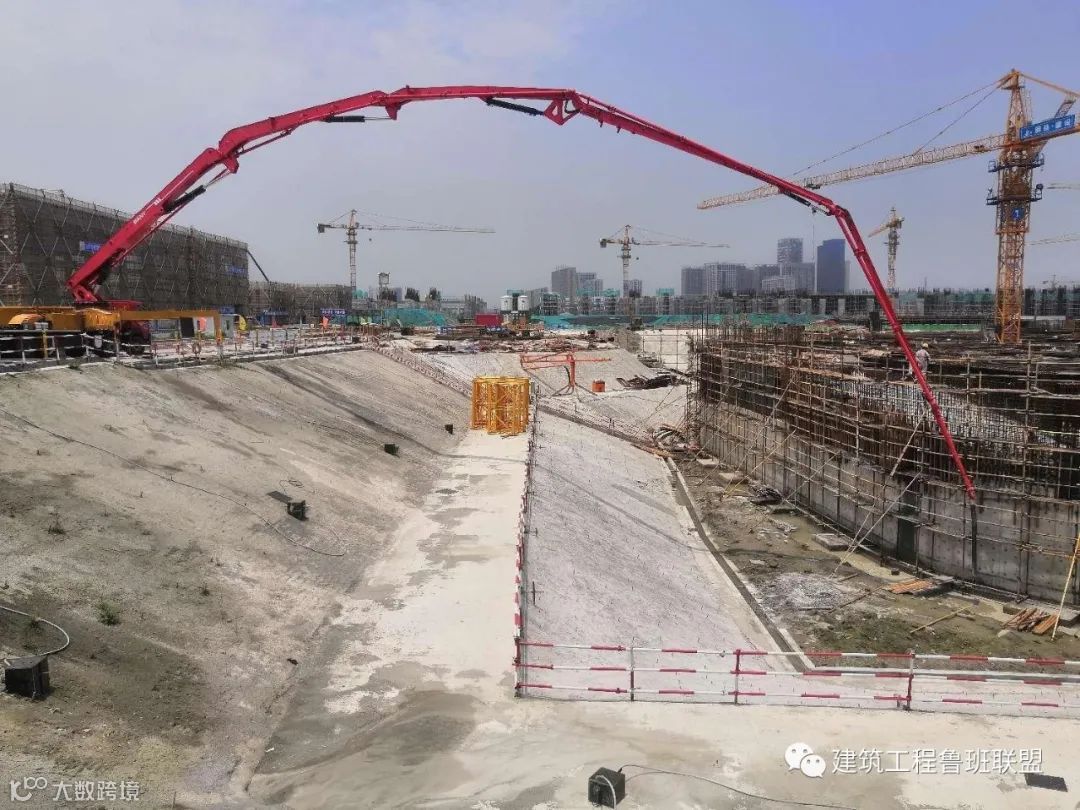

放坡

2

悬臂支护

悬臂支护是依靠围护结构抵抗侧向土压力和水压力，常见形式有单 /双排桩悬臂桩支护、水泥土重力式挡墙、型钢水泥土搅拌桩等。

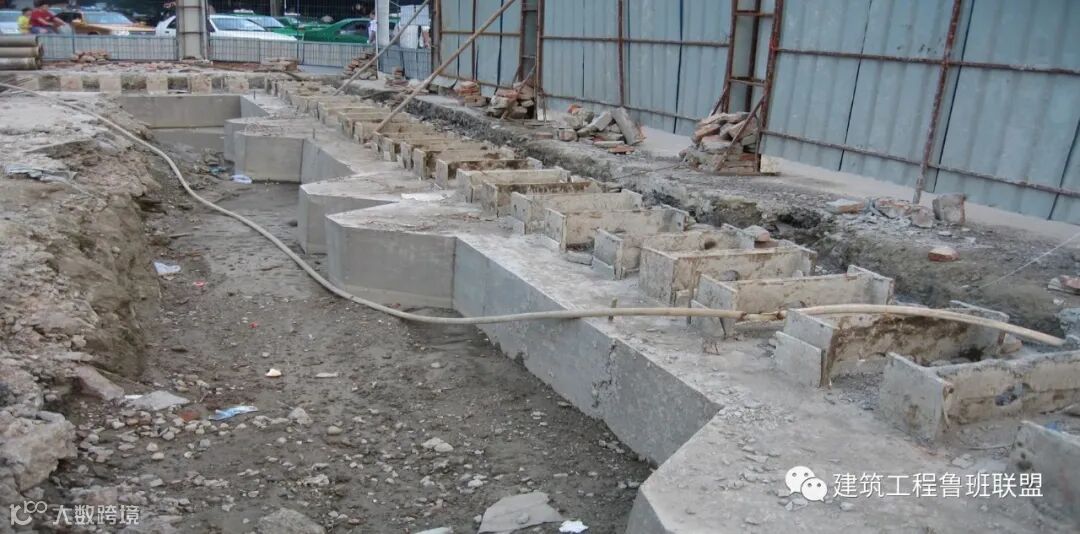

悬臂支护

3

桩锚支护

桩锚支护是采用锚杆和桩共同组成支护体系。无内撑支护为挖土和地下结构施工提供了极大的便利，工期快，施工成本低。

桩锚支护
