高处坠落事故一直位列建筑施工现场“五大伤害”之首，除了高处作业时防护措施不到位、人员劳保用品使用不规范等原因导致出现高处坠落事故外，楼层洞口也是高处坠落发生的重灾区，每一个洞口也是“老虎口”。为此，昆山市住建局制定了施工洞口钢筋网防护图集与示例，防住施工“老虎口”。
“施工现场所有宽度20厘米以上洞口必须设置钢筋网片，钢筋间距不大于20厘米。已经形成的洞口，凿开洞口部位钢筋与钢筋网片焊接。”昆山市住建局安监站检查人员将现场检查预留洞口防护过程中发现的问题一一告知，项目负责人表示会立即组织人员将相关隐患整改到位。

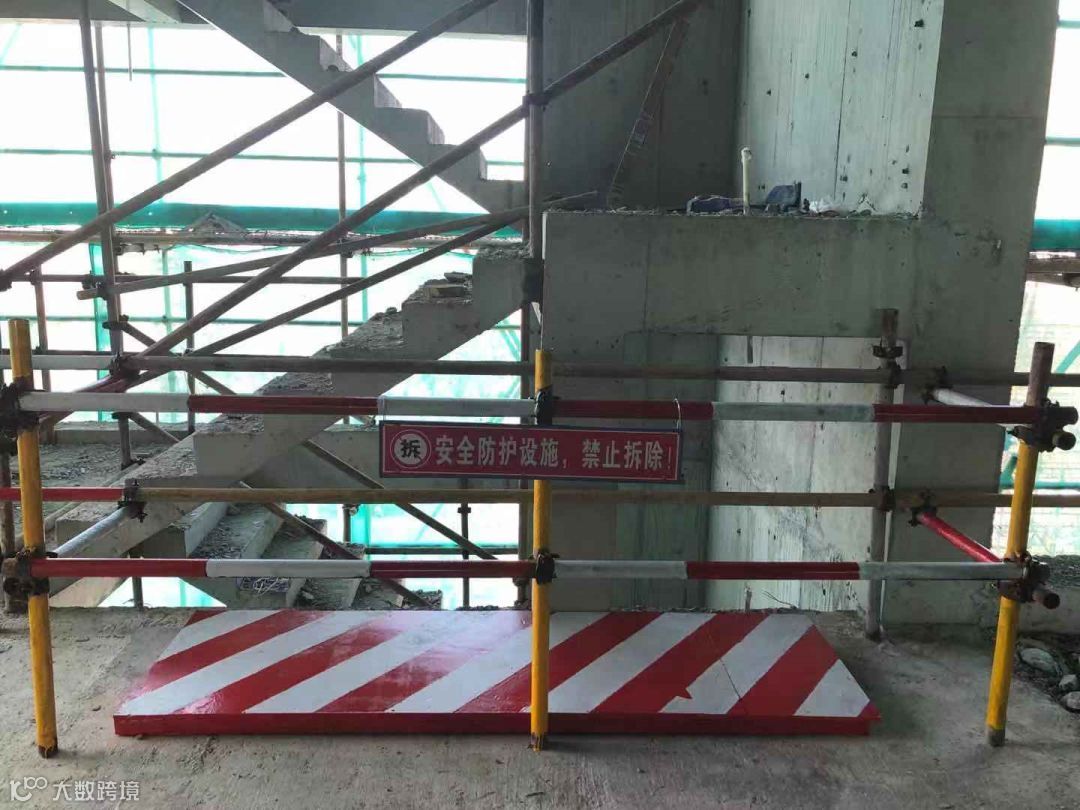

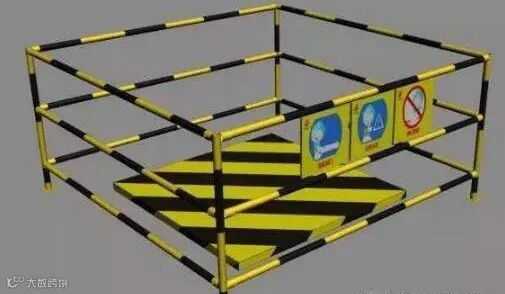

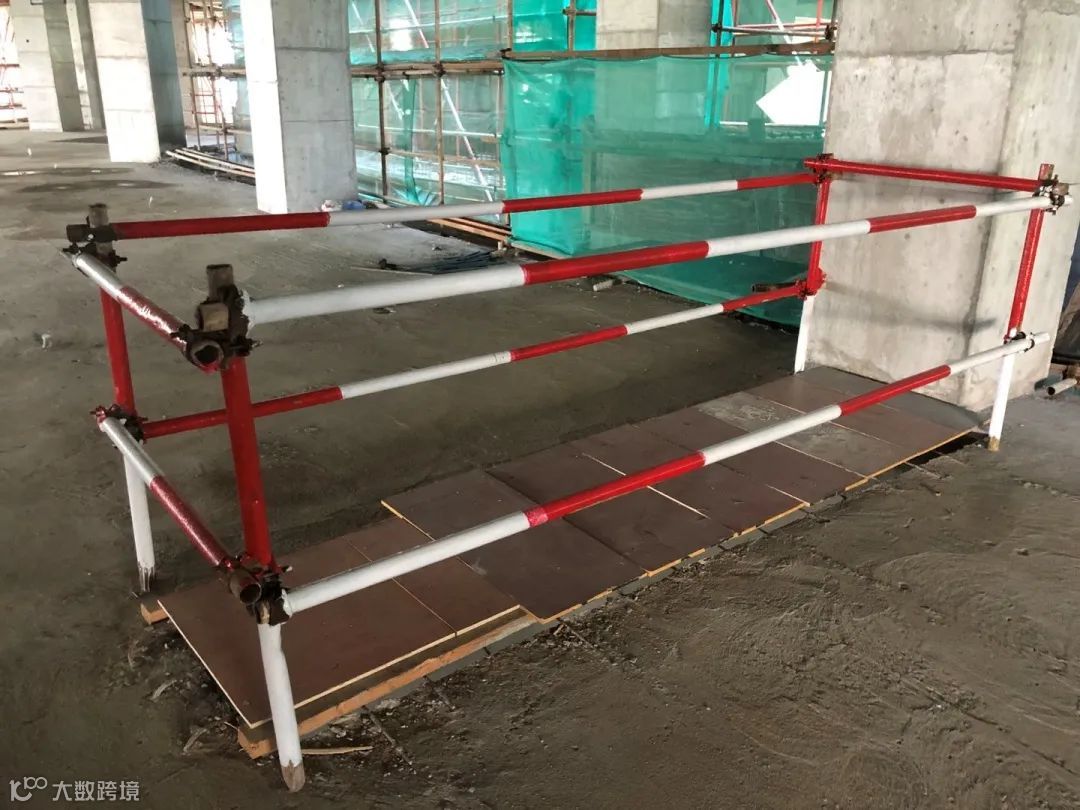

一般的楼层洞口防护措施规范做法如下图，虽然美观大方，但一旦出现防护不及时、中间被拆除未及时恢复等特殊情况时，极其容易出现防护真空，导致安全事故的发生。

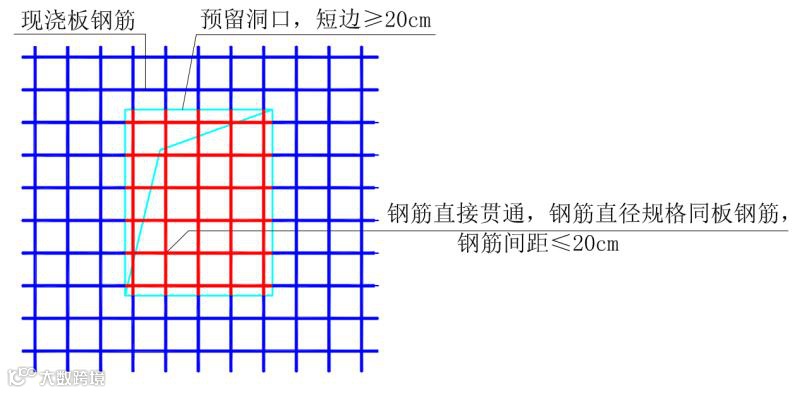

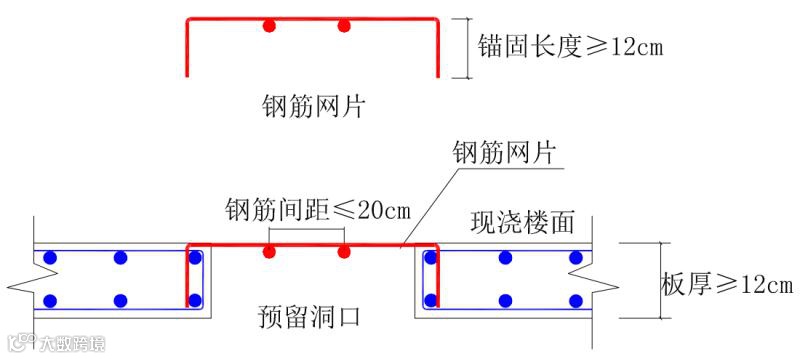

针对这一事故类型特点，昆山市住建局安监站要求，短边20cm及以上的施工洞口必须设置钢筋网片与结构整体一次浇筑，钢筋网片的钢筋纵横向间距均不得大于20cm，钢筋直径不宜小于10mm（楼板钢筋贯洞口时不受此限制），钢筋与混凝土的锚固长度不小于12cm；必要时钢筋网片应与结构钢筋锚固。

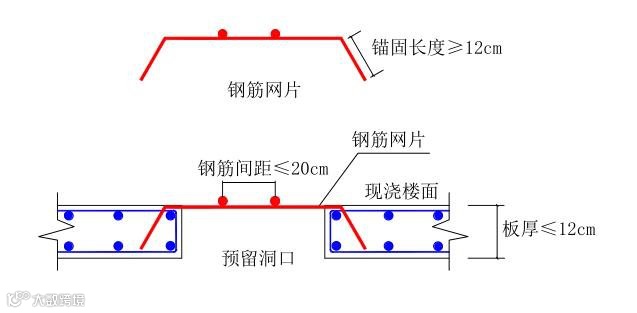

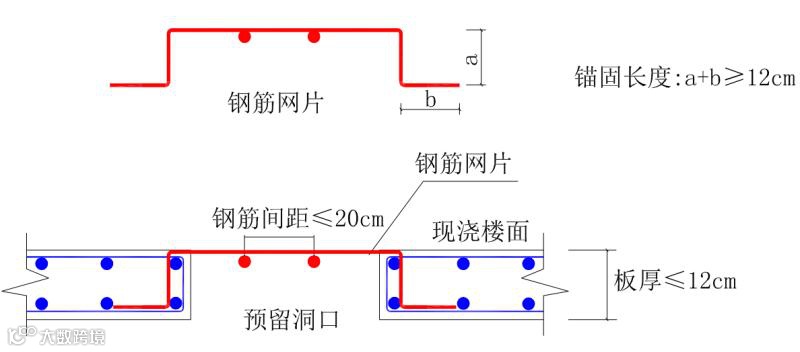

▲做法二：倒U形钢筋网片
▲做法三：帽形钢筋网片A
▲做法三：帽形钢筋网片B
施工洞口钢筋网防护实例

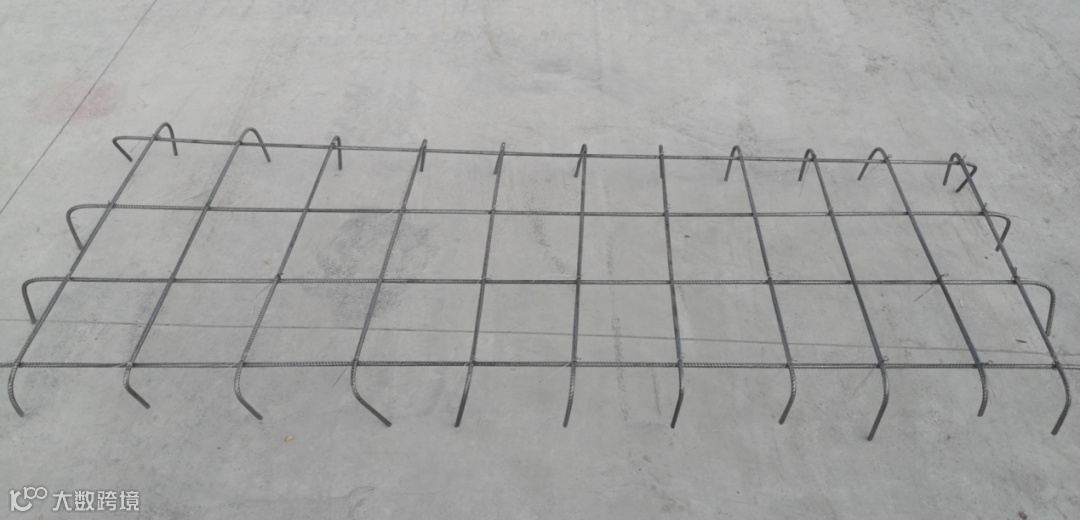

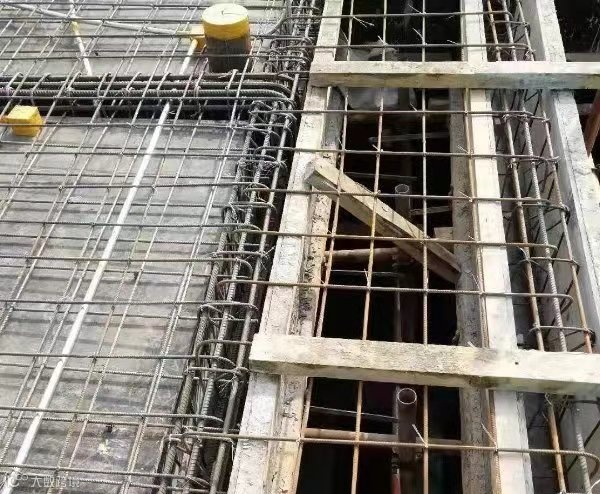

▲钢筋网片

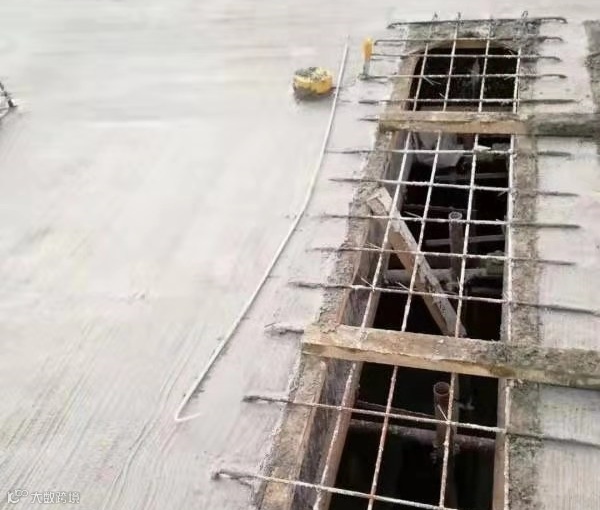

▲混凝土浇筑前

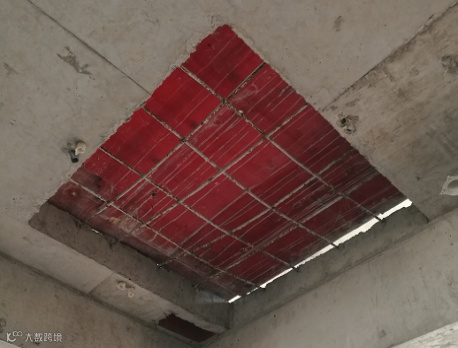

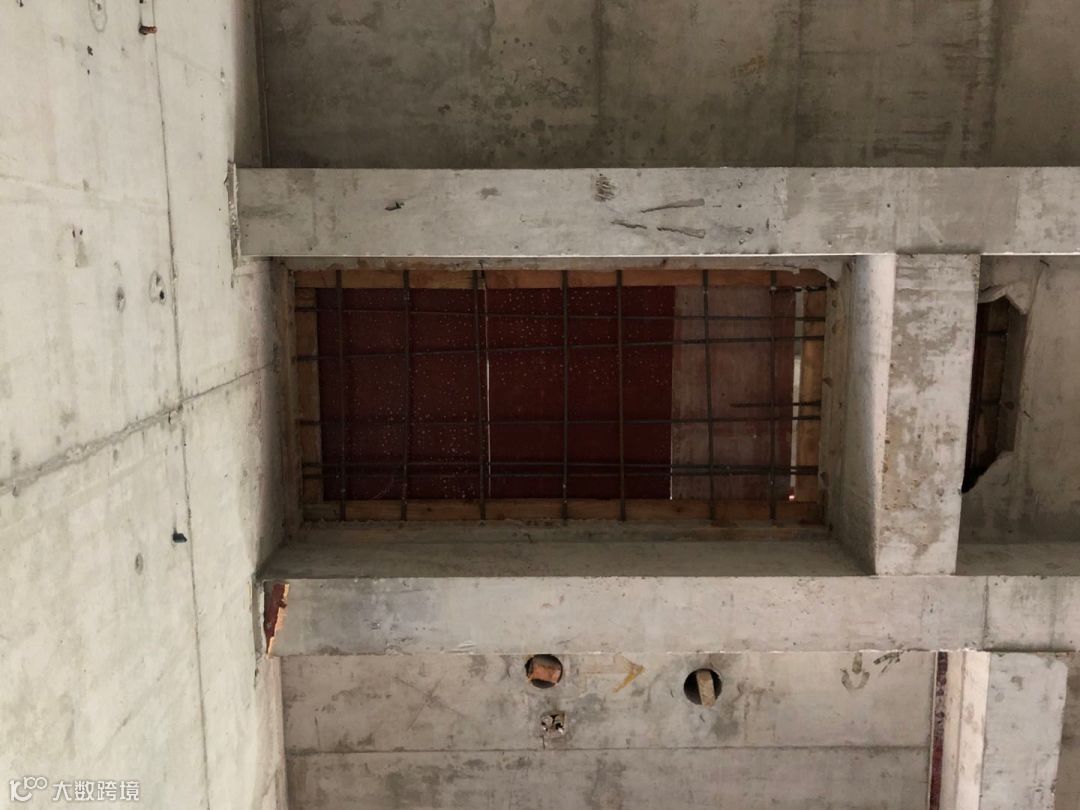

▲混凝土浇筑后
这种预留洞口设置钢筋网片的做法，规避了洞口刚出现防护不及时和防护被拆除未及时恢复等特殊情况下的安全隐患，真正起到了本质安全的效果。小编在此提醒建设工程各参建单位务必认真组织学习，严格按照措施规定要求做好洞口防护，并加强建筑施工高处作业安全管理，积极防范高处坠落事故的发生。
