项目概况特点

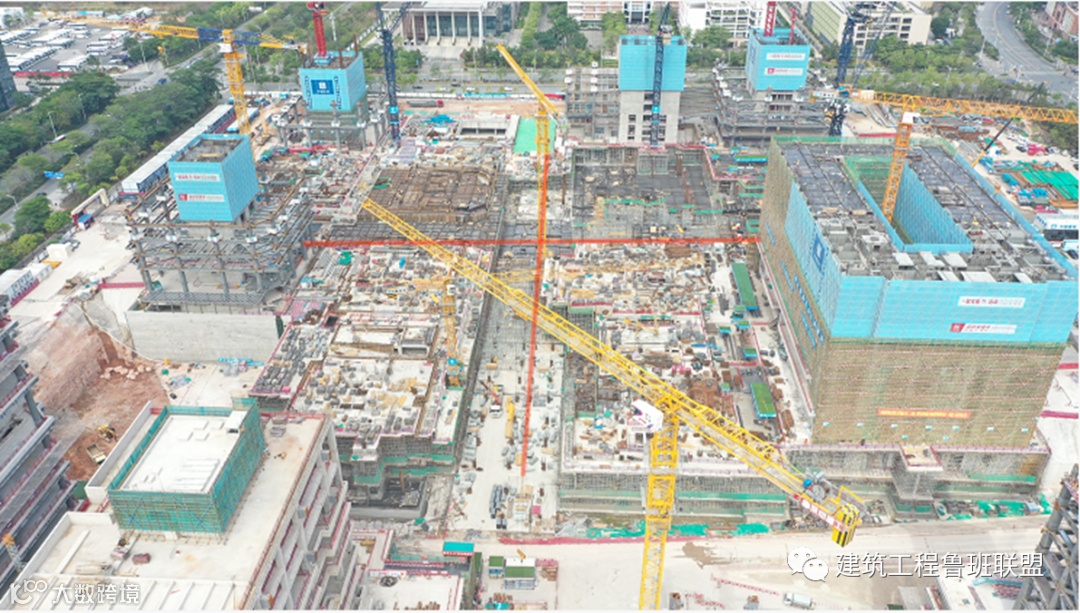

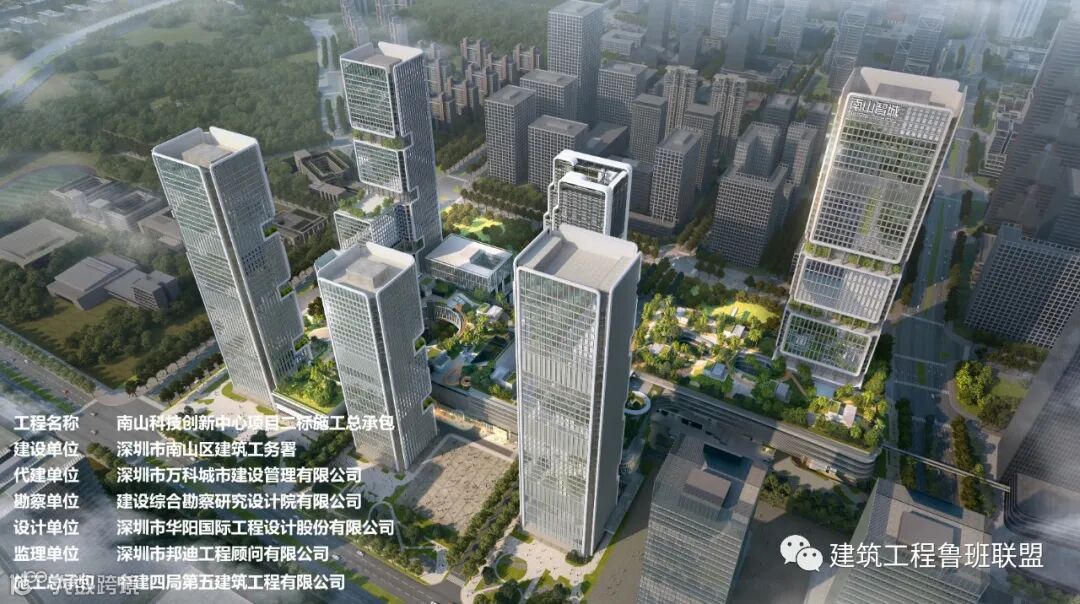

南山科技创新中心项目位于南山区留仙洞总部基地六街坊地块，由南山区政府投入、区财政资金建设，是南山区打造的新一代科技生态园区标杆、深圳建设国际科技产业创新中心、南山建设“中国硅谷”核心区的地标项目。总投资106亿元，总建筑面积104万㎡，我司承建63.5万㎡，地下建筑面积13.5万m²，地上建筑面积50.0万m²，自施合同额30.2亿元。

高

超高层：2栋150米、2栋200米
高标准：鲁班奖，质量管理标准高

大

占地大6万平，体量大63.5万平
钢构含量大：7.2万吨，相当于10个埃菲尔铁塔，1.6个鸟巢
5个大跨度钢连廊，分别为27米、30米、31米、33米及50米跨度
截面大：1900x40mm钢柱、1500x1100mm内型钢柱、1600x1000x60mm型钢梁
高支模占比大：15万平

精

日式精细化管理
南山区住建局、工务署、深圳万科代建、邦迪监理等均聘请第三方评估组
万科物安保精工、天网、匠心平台、智慧建造等专项检查
南山区质监站、安监站每月检查、深圳市交叉检查、工务署EIM平台检查等
对外各类观摩、接待考察多

全

全装配式：2栋预制凸窗、叠合板共计1888个，桁架板1.2万方，预制隔墙12万方，156钢结构装配式技术评分高达80.9分
全新技术：铝爬架、铝模、内爬动臂、BIM全周期、智慧建造等50余项
全专业：深基坑、主体、机电、幕墙、园林、市政、超洁净、集中供冷等

质量管理行为

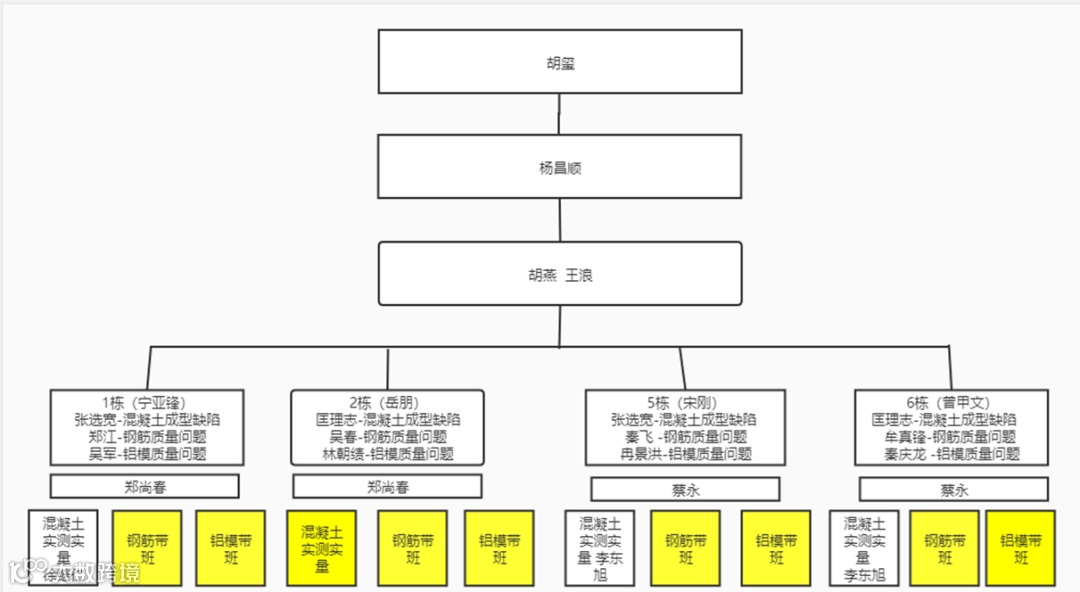

网格化

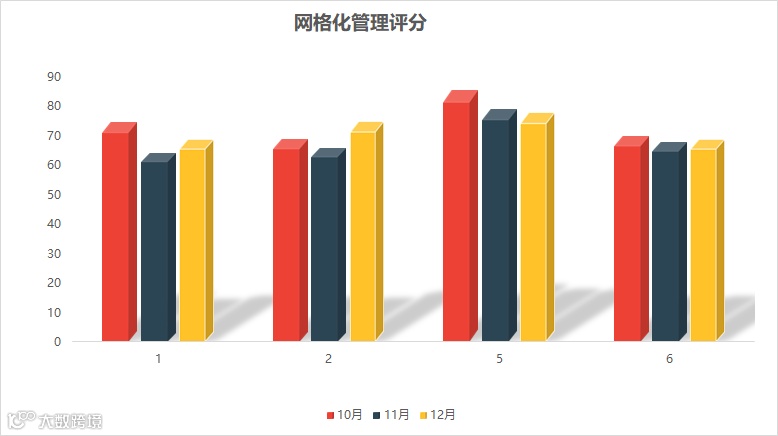

现场实行片区网络化管理，将现场分为若干片区，每个片区分别设立的独立的管理体系，分别设置片区经理，各部门配专职相关人员负责该区域的各项工作，最后通过质量管理数据化来进行排名，并公示，通过互相之间的良性竞争来形成网格化管理体系。

标准化

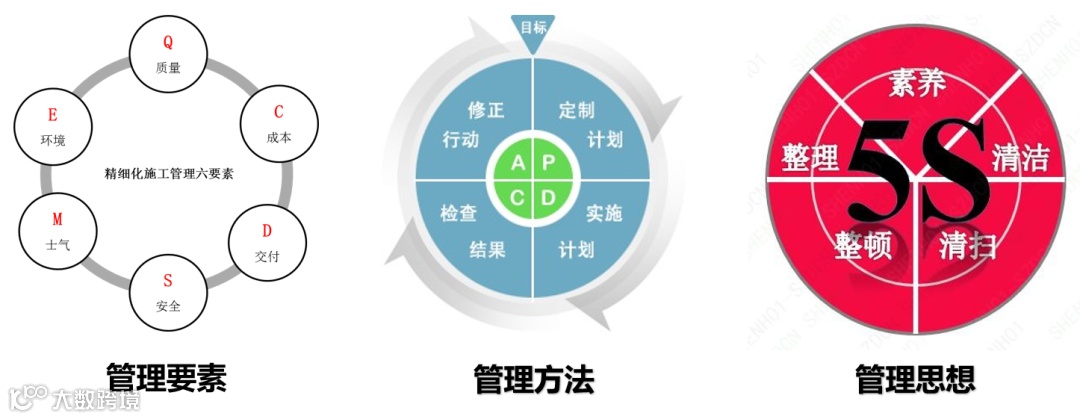

项目实行精细化管理，组建精细化管理小组，聘请相关精细化管理专家，每周四全天进行精细化管理检查、学习活动。按照PDCA动态循环管理模式，根据进度计划：从标准制定、组织搭建、落地执行、反馈修定，全力推动项目5S管理模式，探索打造5S标准管理体系。

全覆盖

全覆盖体系由甲方、监理、总包、劳务、专业分包共同参与质量管理，项目全员质量管理，并专人专职负责质量板块，形成项目质量网络，进行全覆盖式质量管理通道。

大质监管理体系

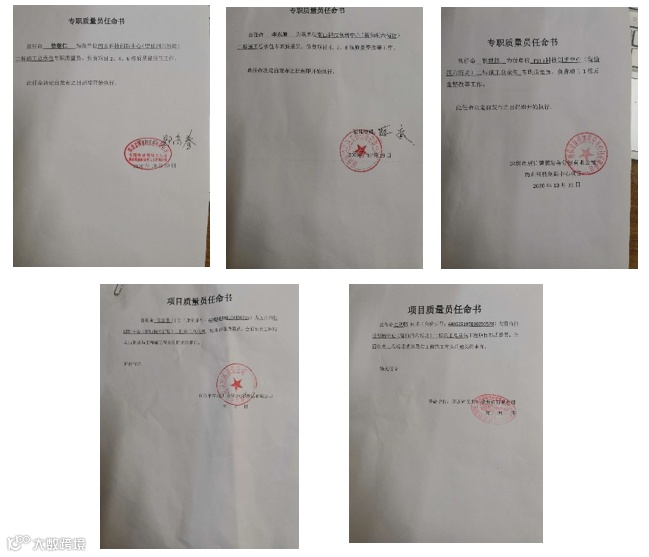

劳务专职质量员任命书

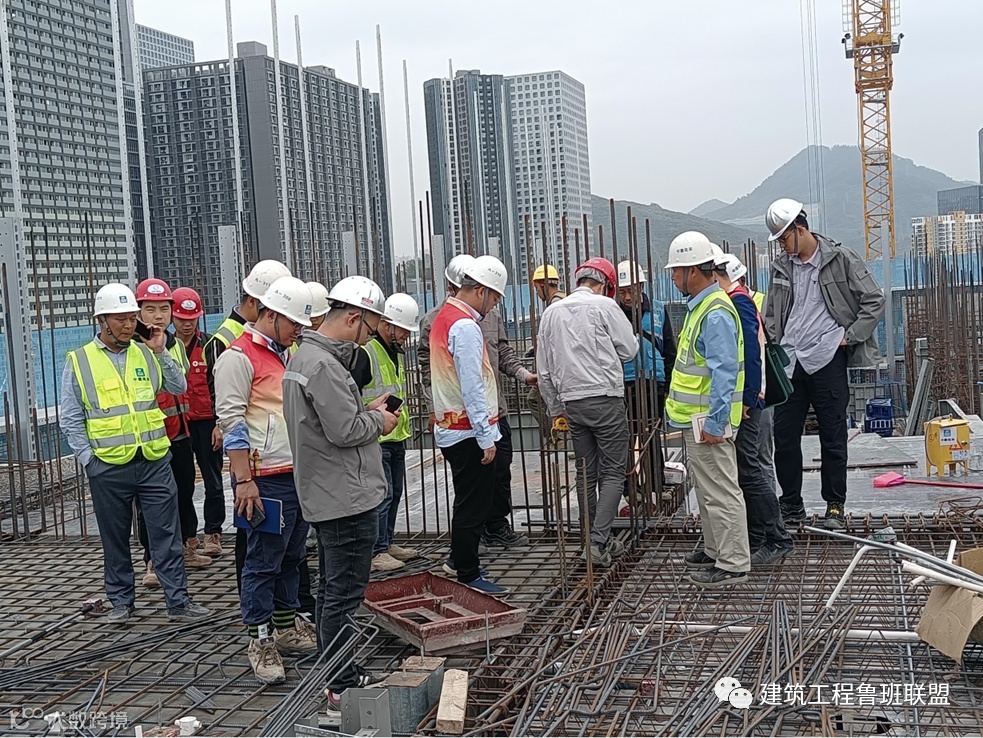

大质监管理体系巡场

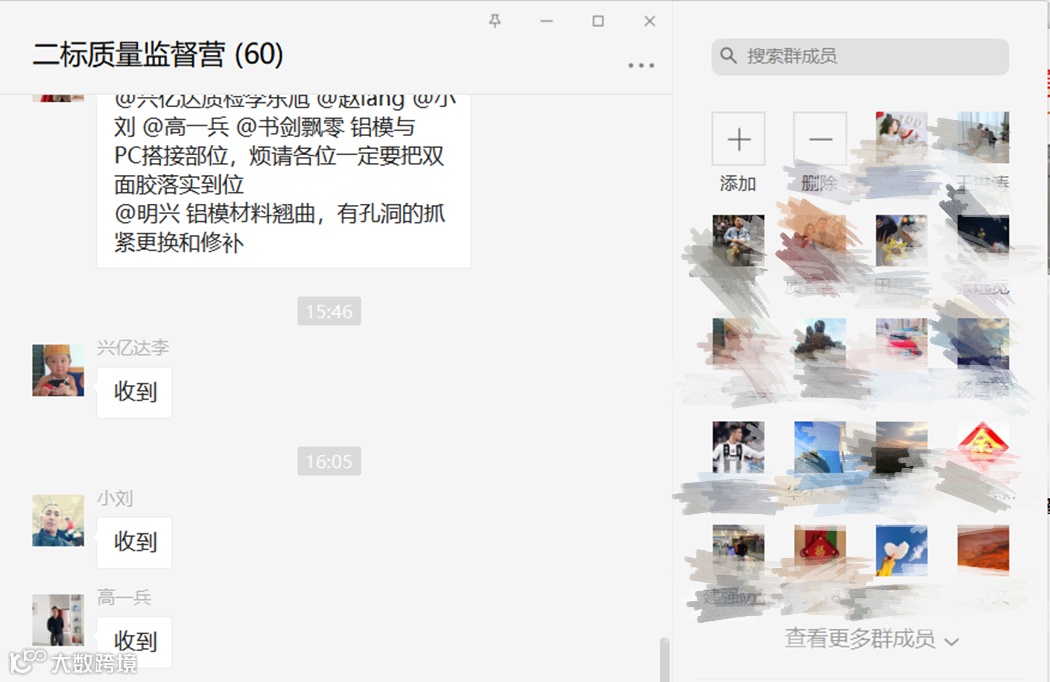

大质监管理体系监督群

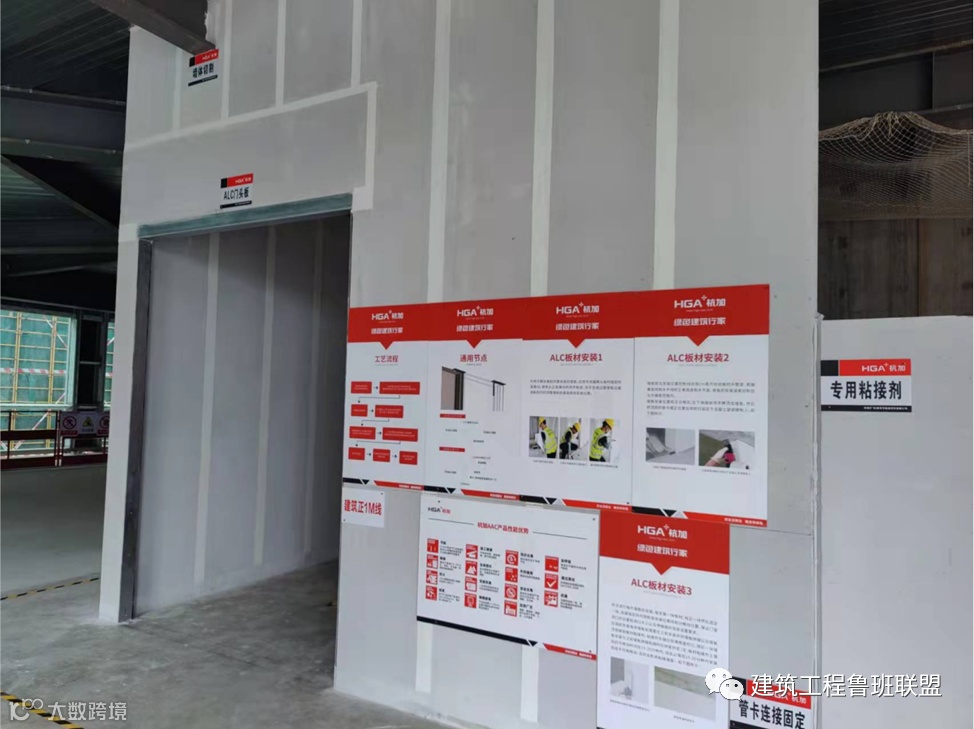

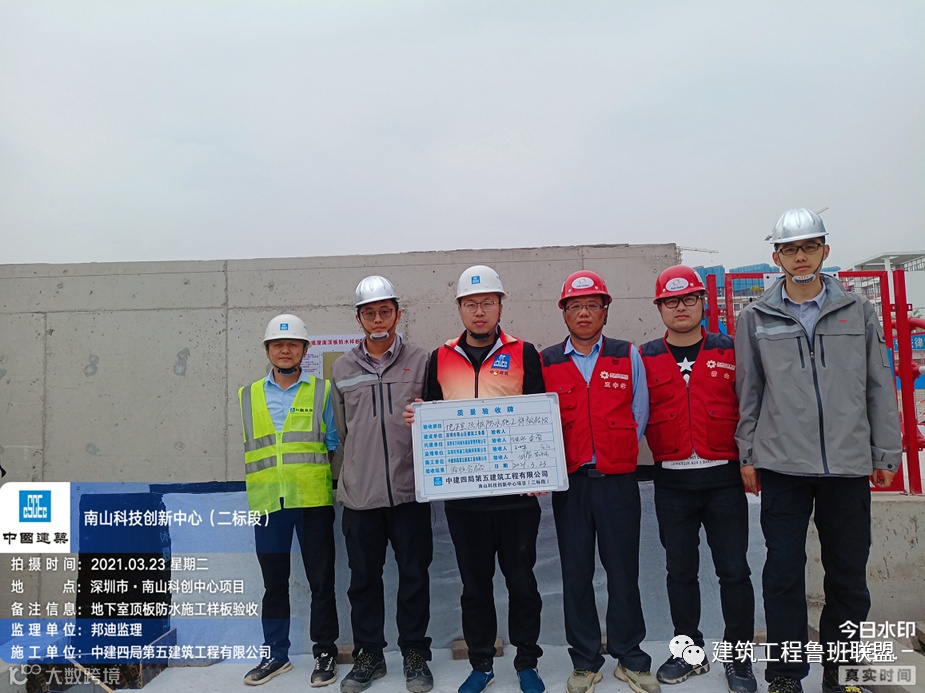

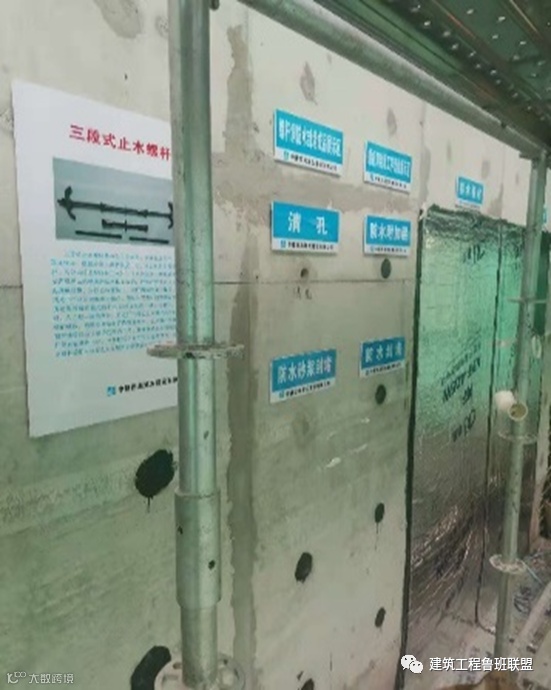

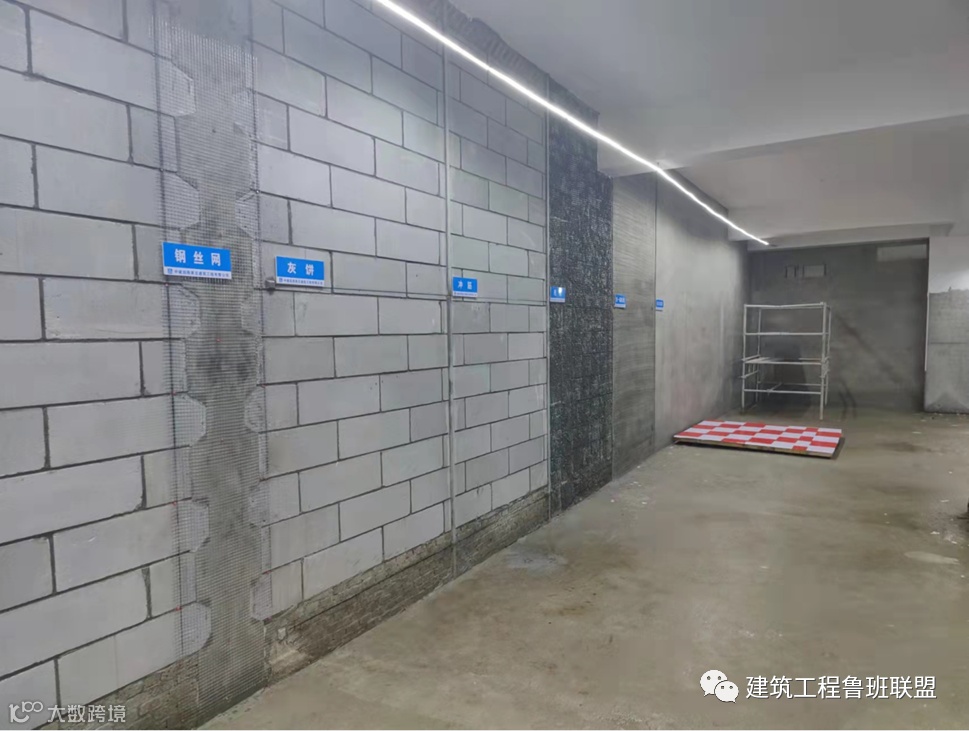

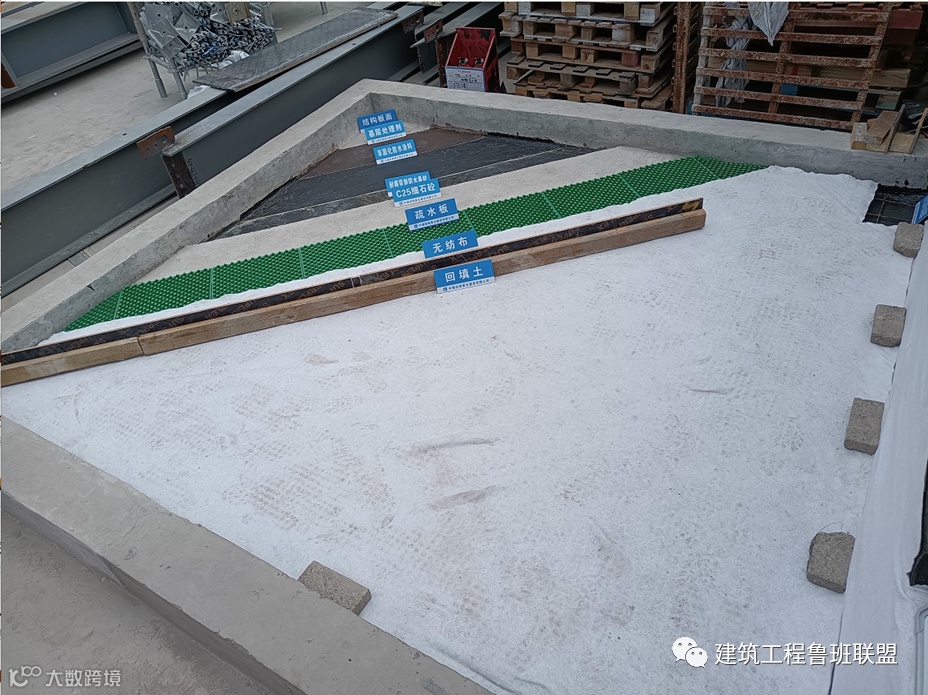

样板制度

样板先行是行之有效的质量控制手段，各分项工程在大面积施工前，进行实行样板引路，可有效的使施工管理人员和操作工人在施工中有效地明确施工工艺、明确施工质量标准。样板即标准，是现场施工的依据，样板完成要组织多方进行联合评审验收，确认合格后方可大面积施工。

培训制度

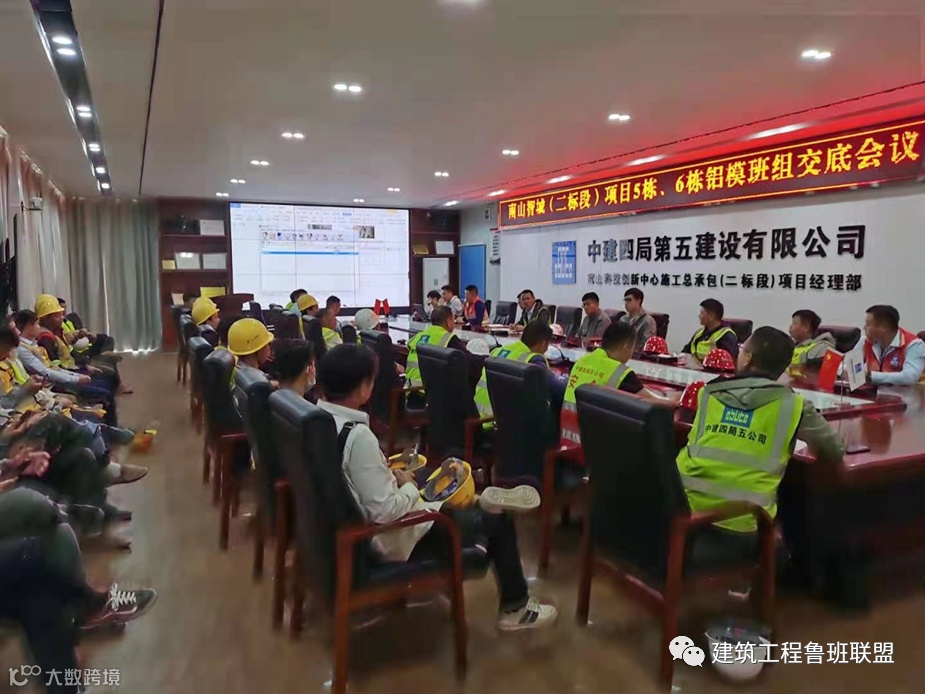

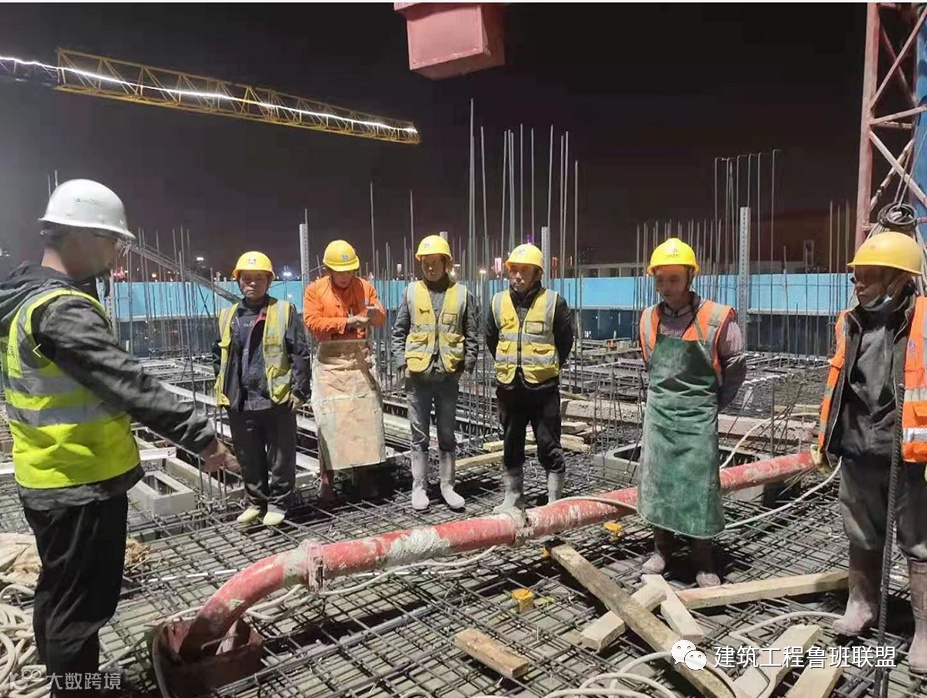

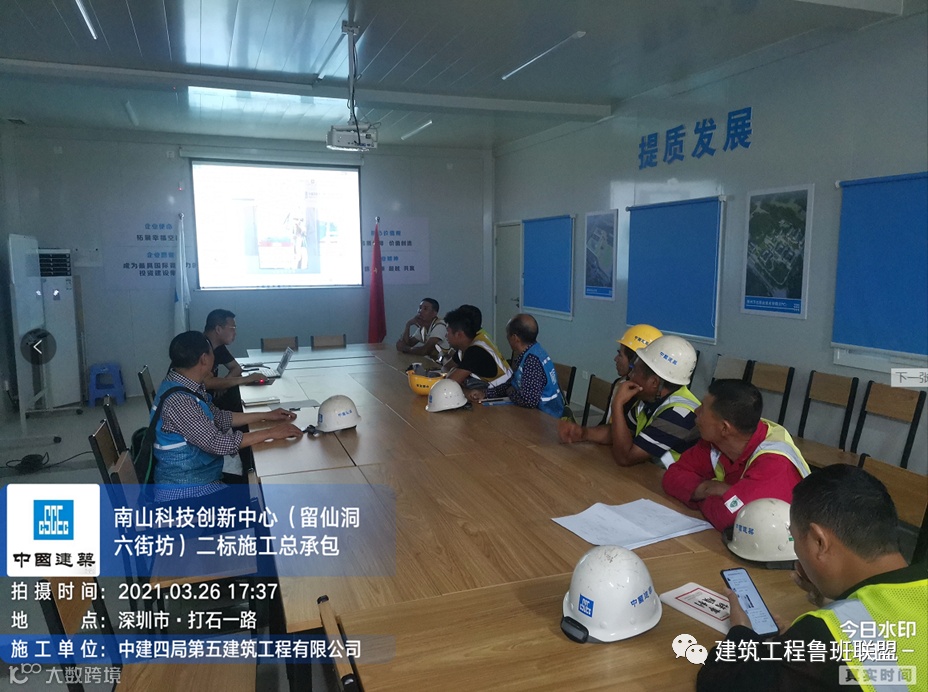

交底及培训制度：现场交底、集中交底、质量通病宣贯、钢筋绑扎常识培训考试。通过各种各样的形式进行全方位的宣贯交底，将质量意识、质量理念宣传到每个人的意识中。

验收制度

材料进场要验收、隐蔽工程要验收、模板体系要验收、预留预埋要验收。三检制：自检、互检、交叉检，最终报监理、甲方进行联合验收。

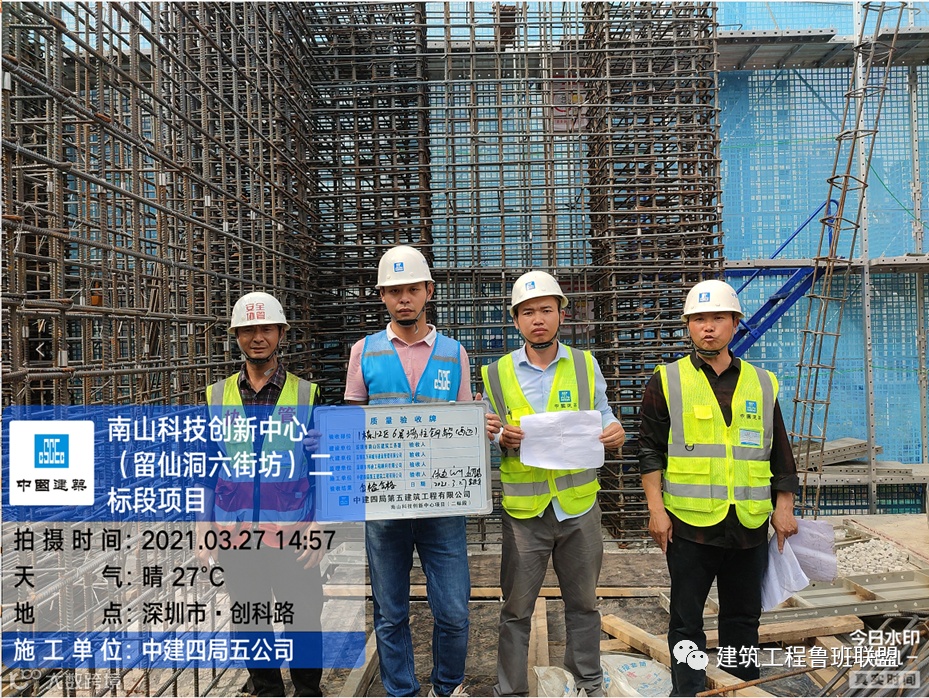

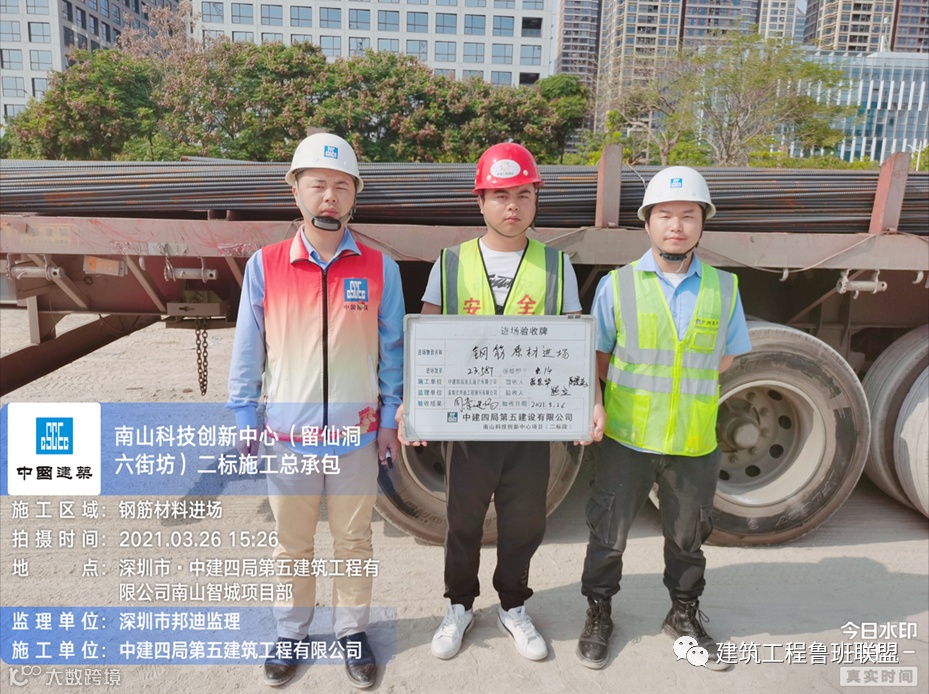

原材进场举牌验收

墙柱钢筋自检

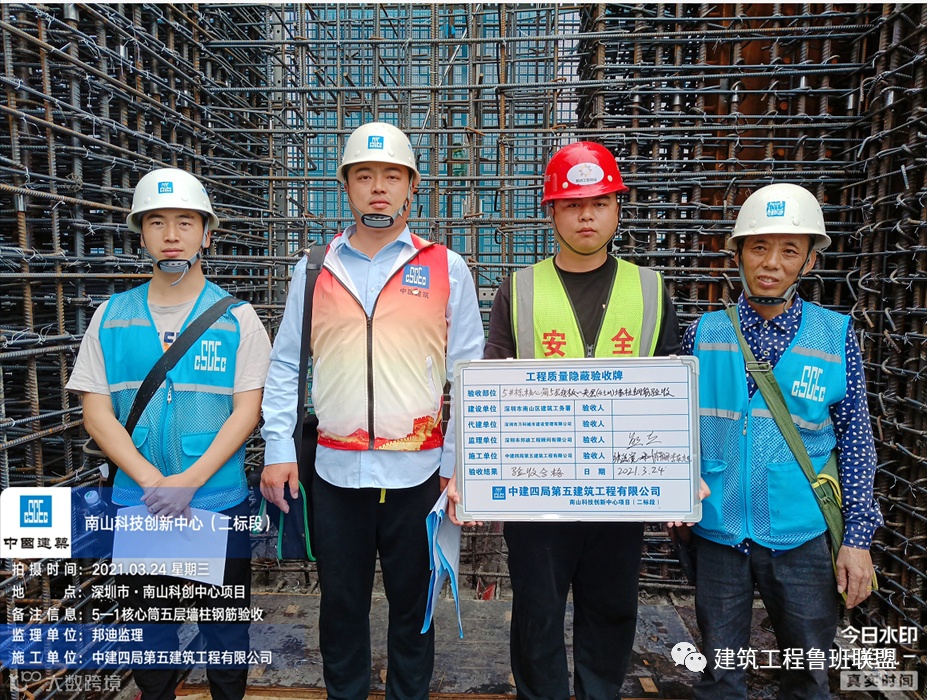

墙柱钢筋验收

墙柱预埋自检墙柱预埋验收

铝模验收

梁板钢筋自检

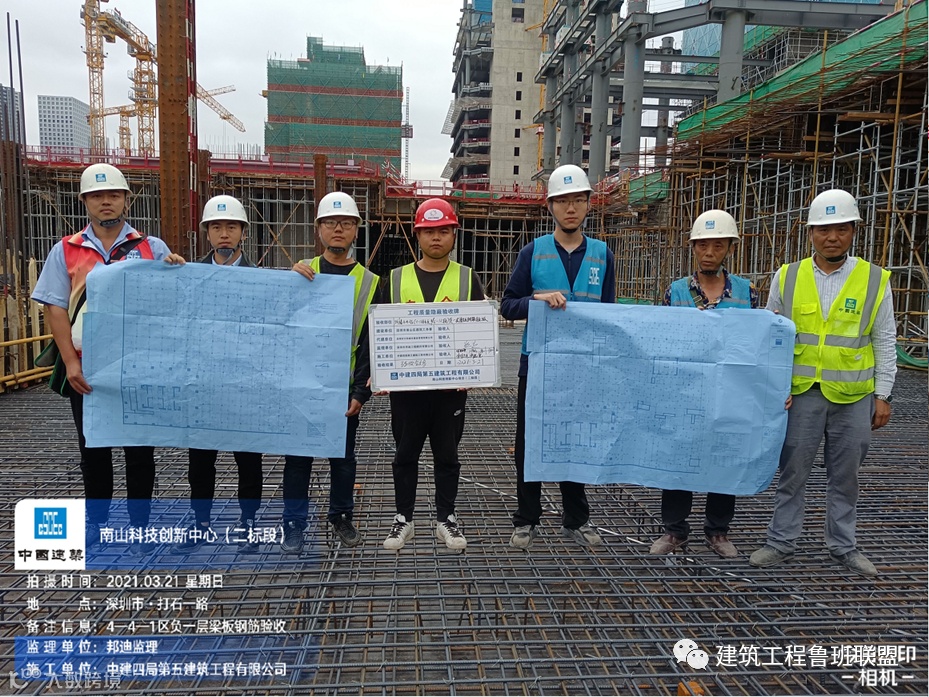

梁板钢筋验收

巡检制度

人员及检查区域安排：按评估体系组织项目部进行自评估，按片区进行互检，每周两个片区互查，分质量风险及实测实量两个小组，分别进行打分，并针对回复及时率进行倒扣分机制，加强现场质量整改的执行率。

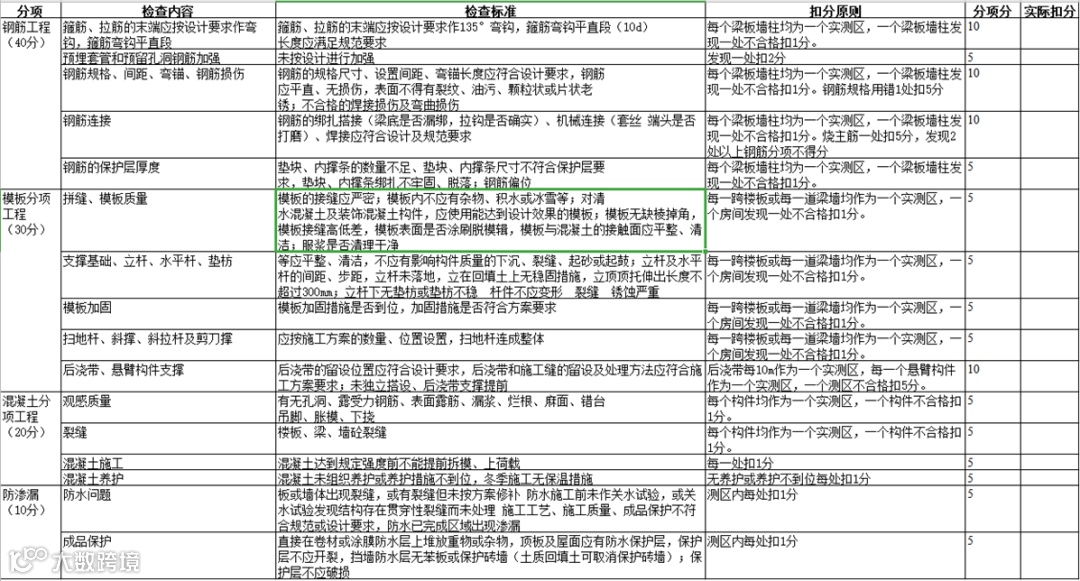

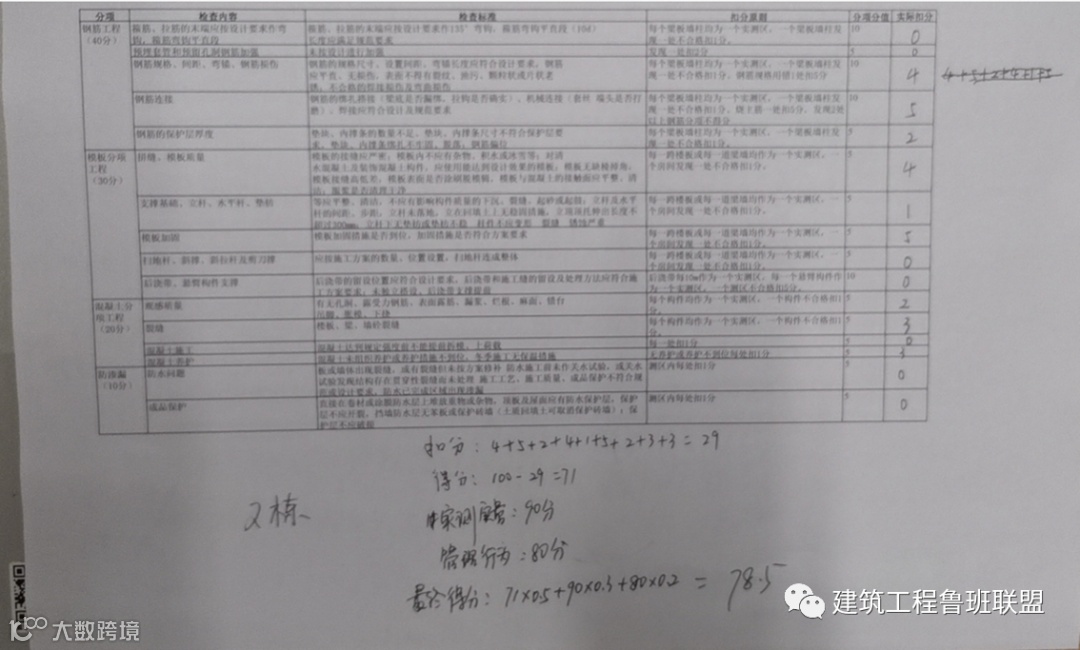

质量风险评分表

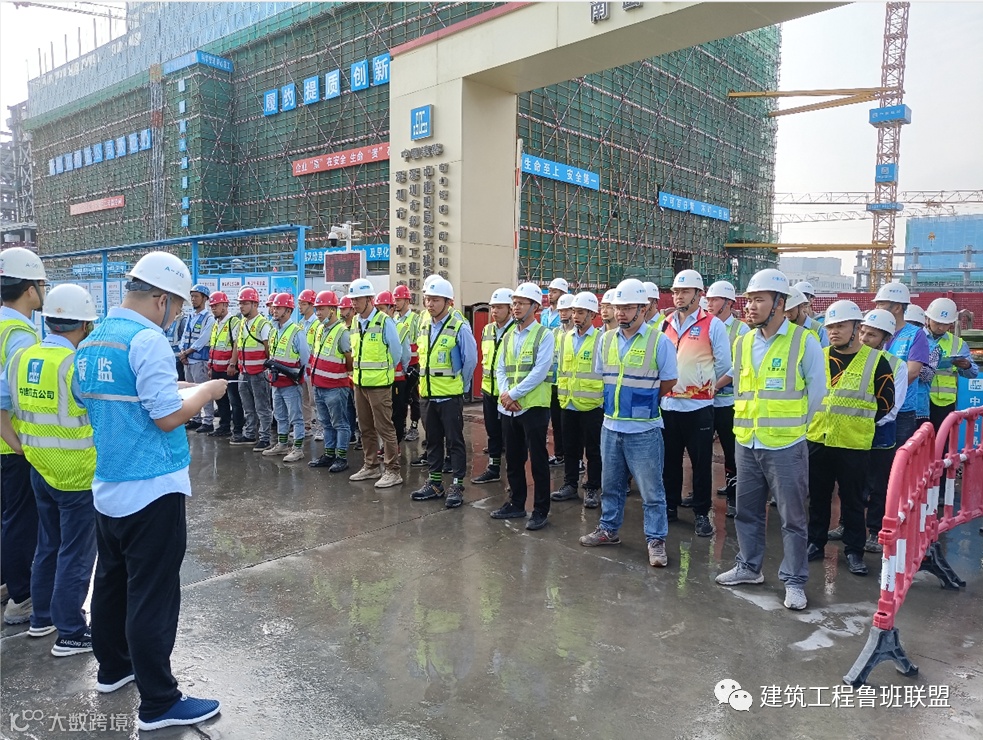

质量周巡检集合布置任务

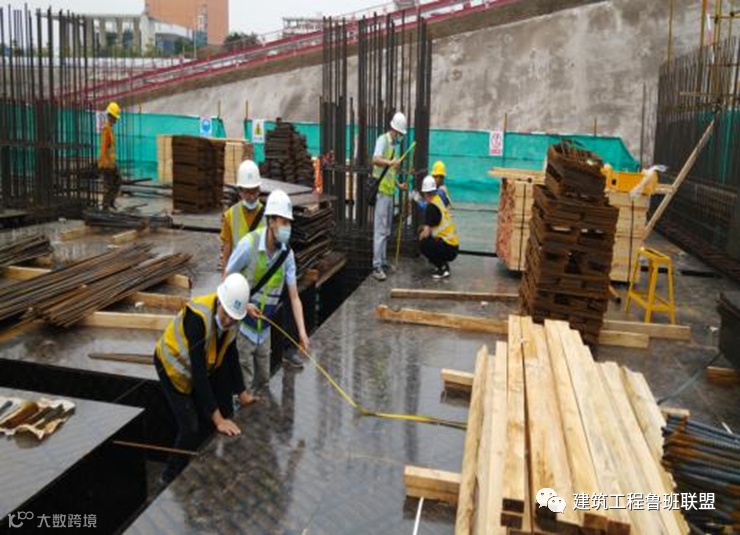

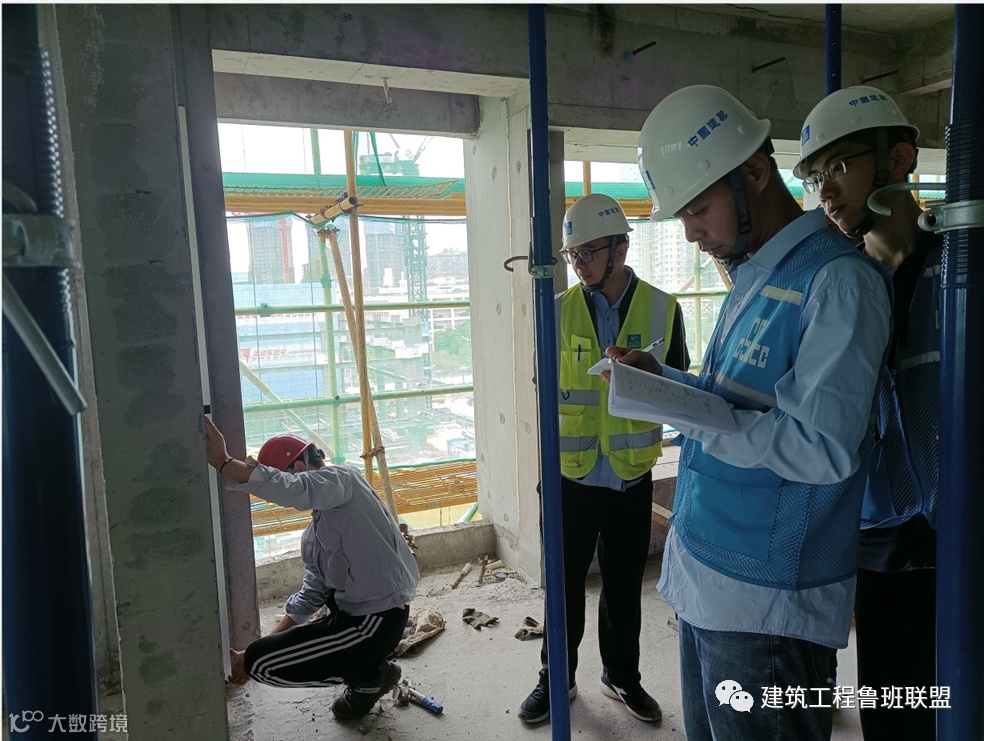

实测实量

最终评分情况

质量风险检查

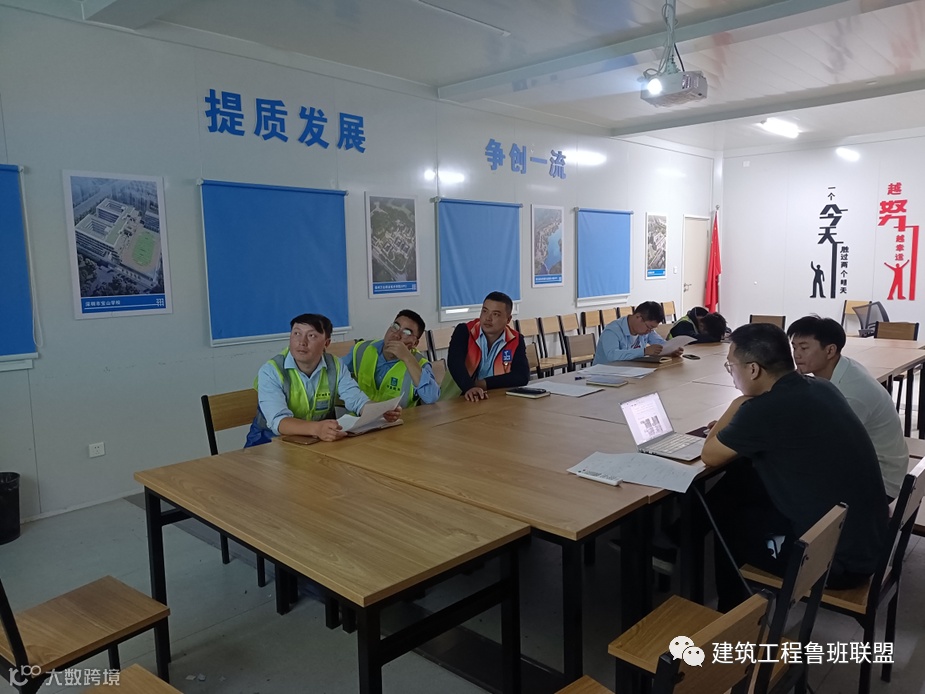

检查完开复盘会议

QC活动

针对施工过程中的难点进行QC小组讨论，通过头脑风暴以及5W1H的分析方法来解决质量问题。QC小组通常由10人组成，包括技术、工程、质量及安全相关管理人员组成。针对一些质量通病及质量难点进行QC小组讨论制定方案，通过PDCA循环去解决问题。

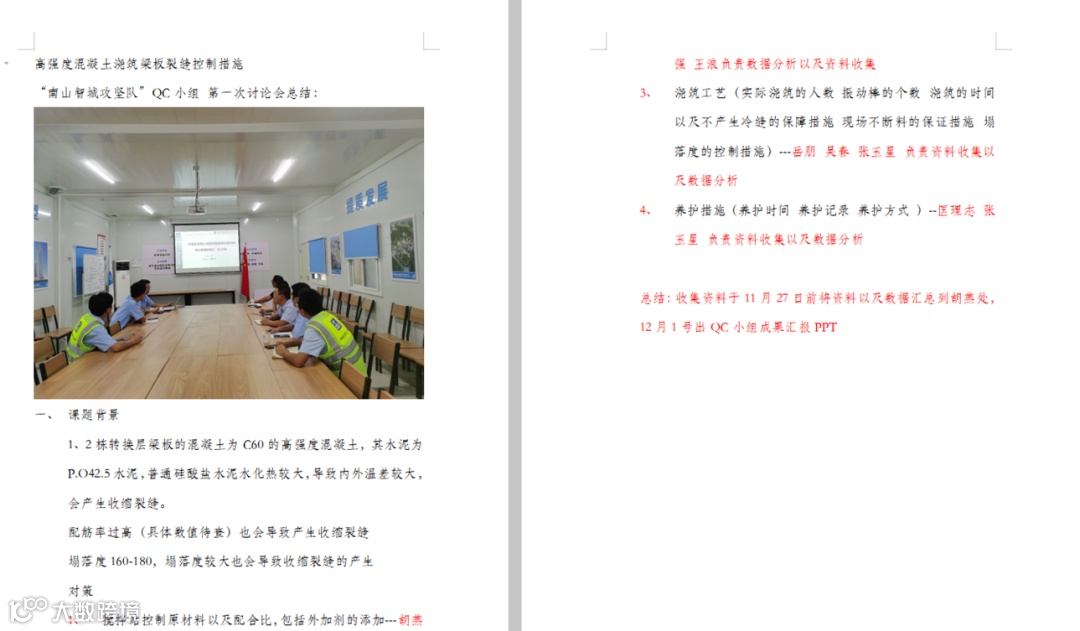

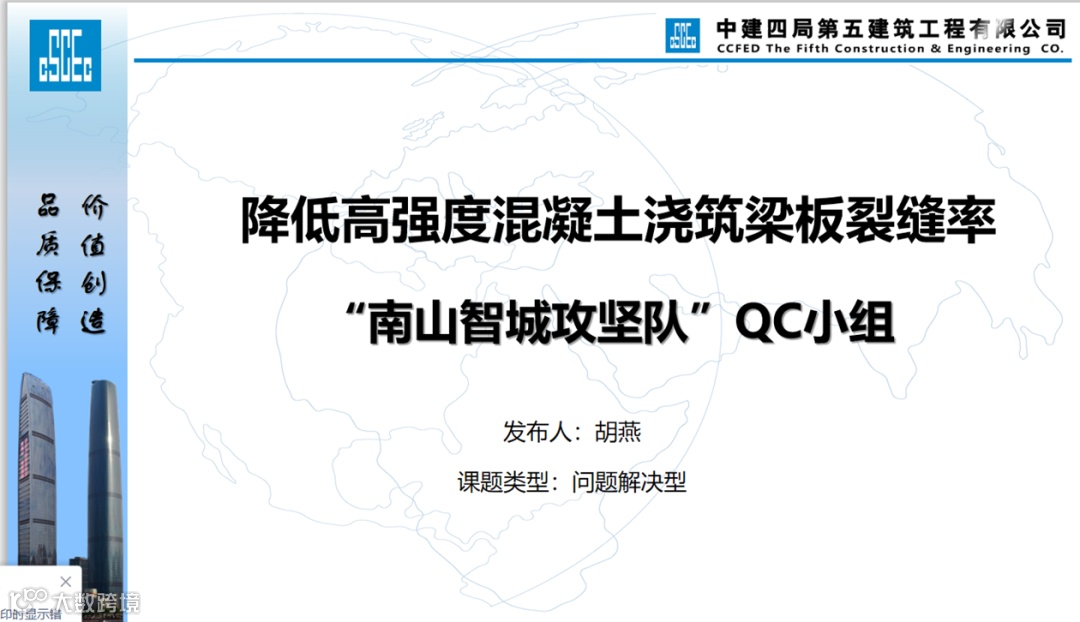

QC小组讨论报告

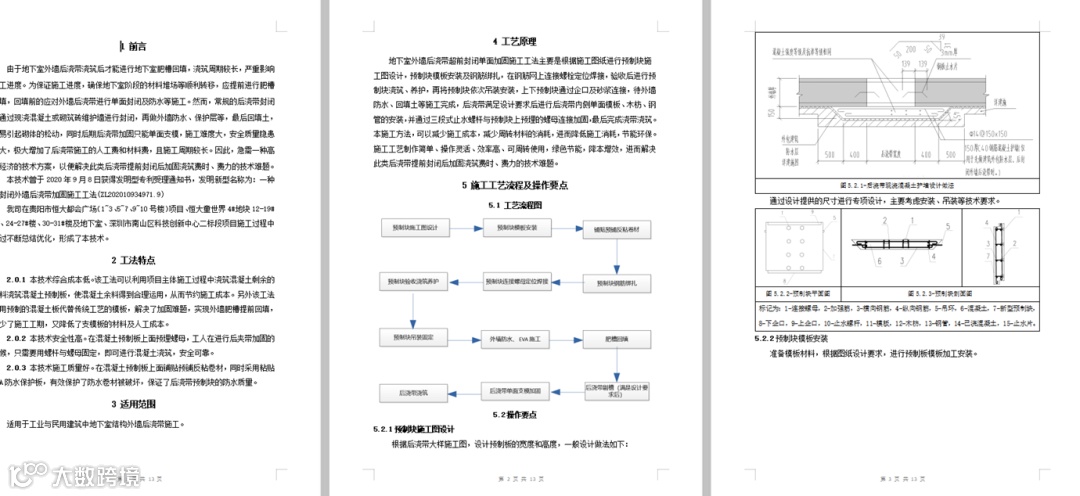

QC小组最终报告

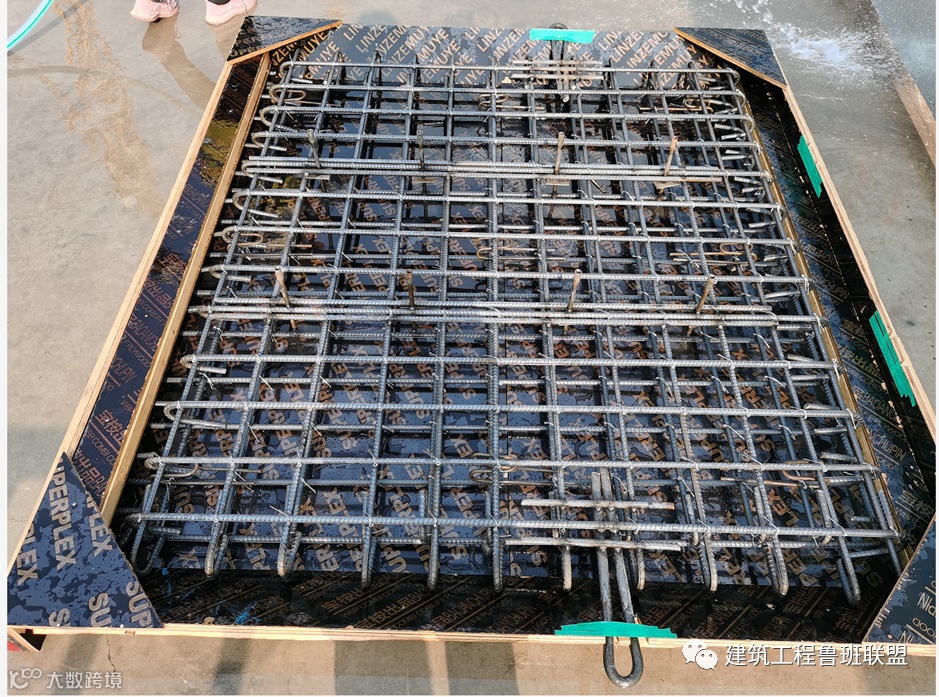

研制后浇带预制板QC小组成立

QC小组方案实施跟进

QC小组技术方案

质量之星

每月发放工友质量之星卡，针对施工现场工友规范操作及质量亮点进行发卡奖励，质量之星卡可以到项目部兑换日常生活用品，通过激励的方式进行全员质量行为能力的提升。

质量之星启动仪式

质量之星颁奖仪式

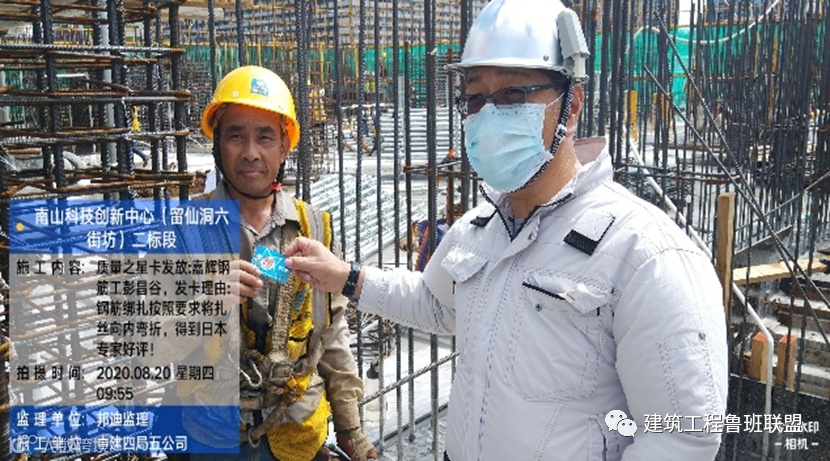

质量之星总监发卡

质量之星日本专家发卡

质量之星项目经理发卡

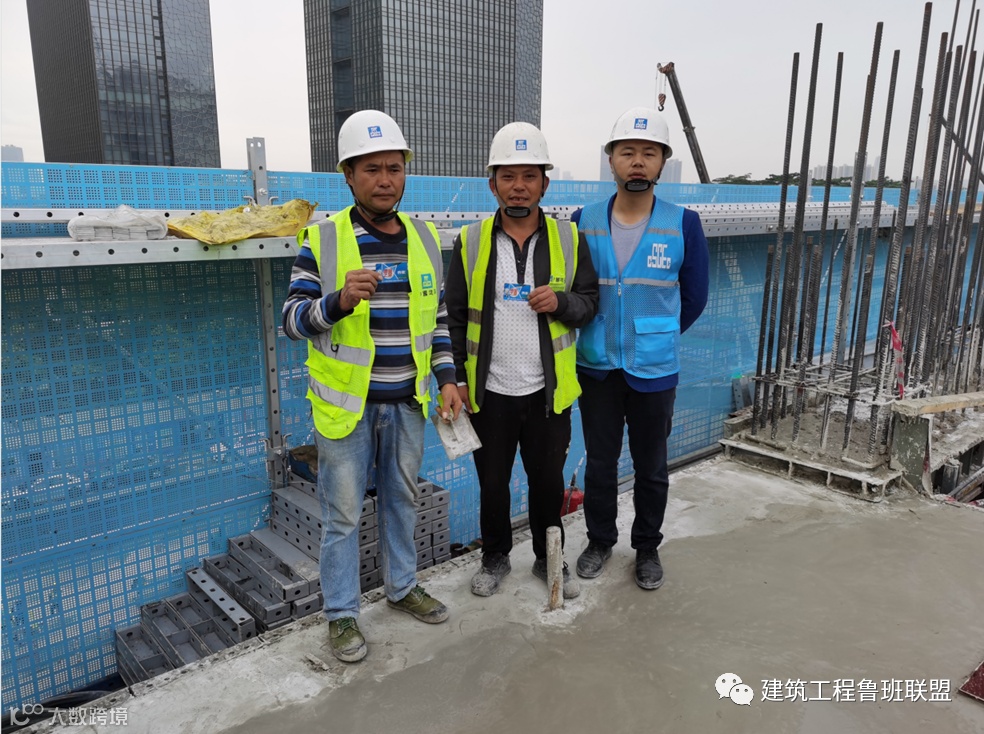

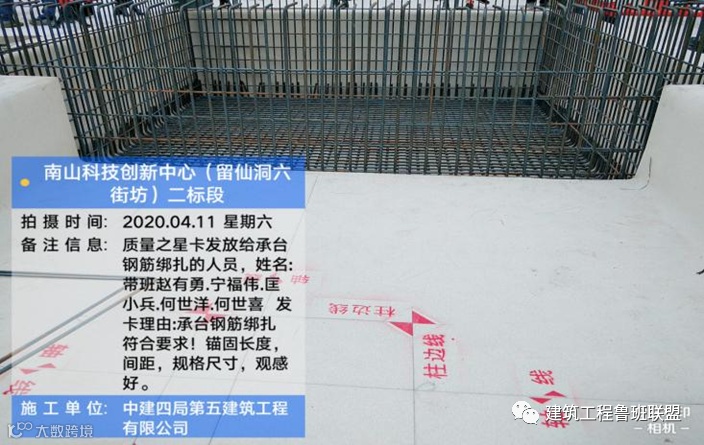

质量之星日常发卡

月度质量之星表彰

月度质量日常发卡

质量之星发卡清单

质量过程管理

钢筋过程控制

钢筋绑扎事前控制：

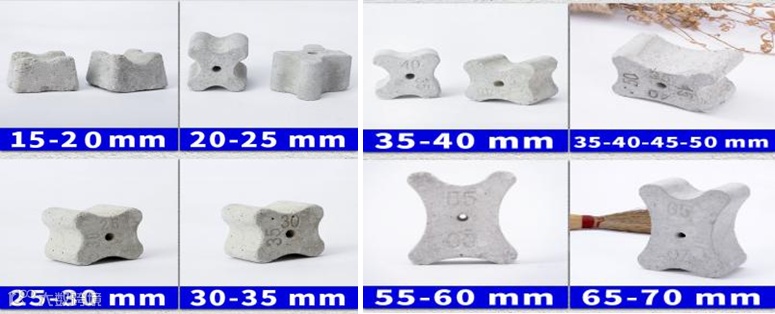

梁板柱保护层垫块规格

钢筋绑扎及放线效

绑扎过程管控：

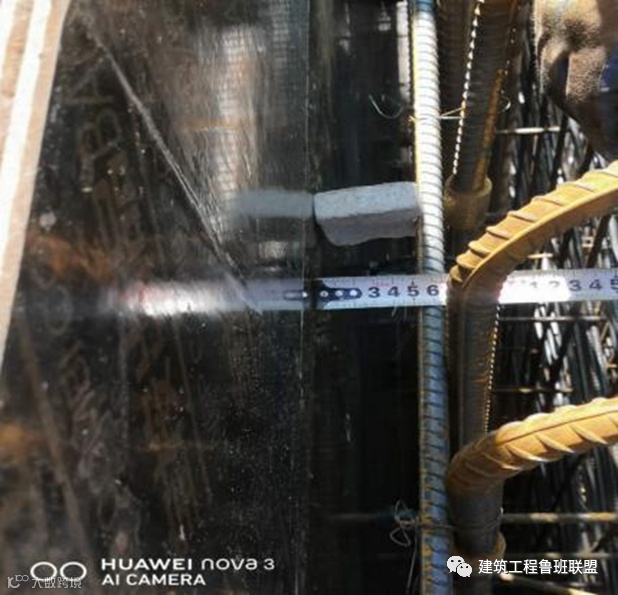

钢筋保护层厚度控制措施

外露丝扣检查以及超过2丝整改

验收：

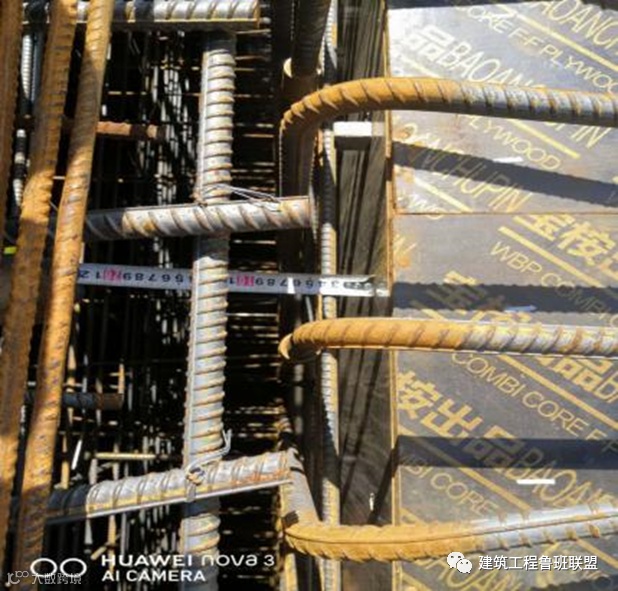

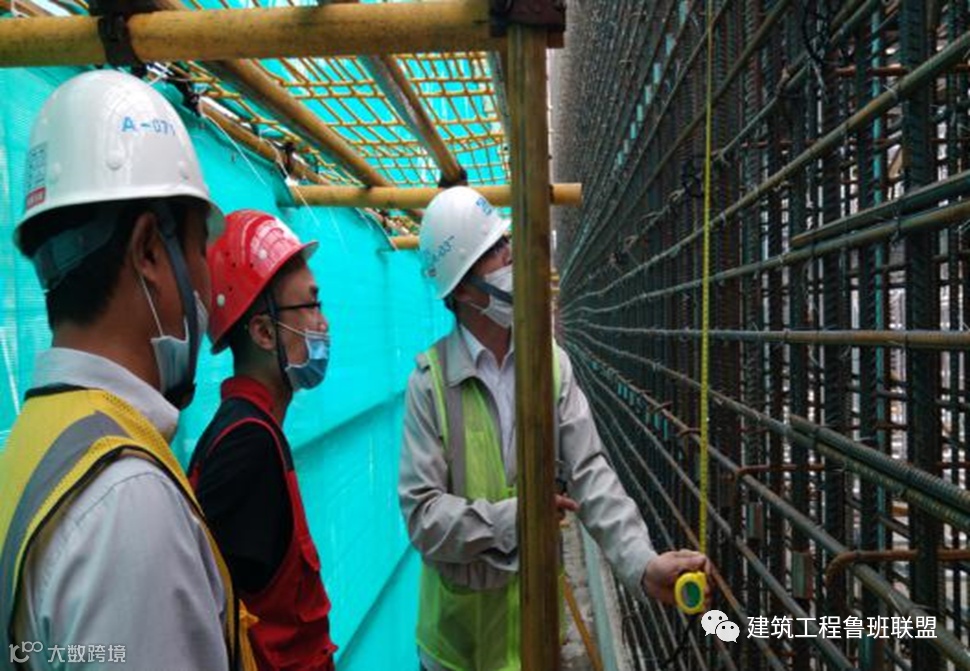

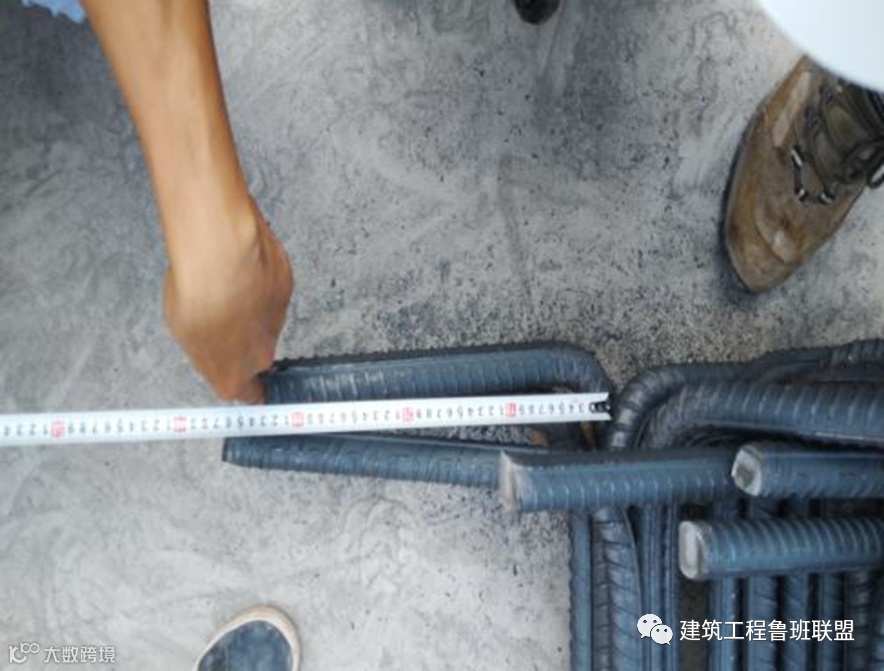

验收实测间距

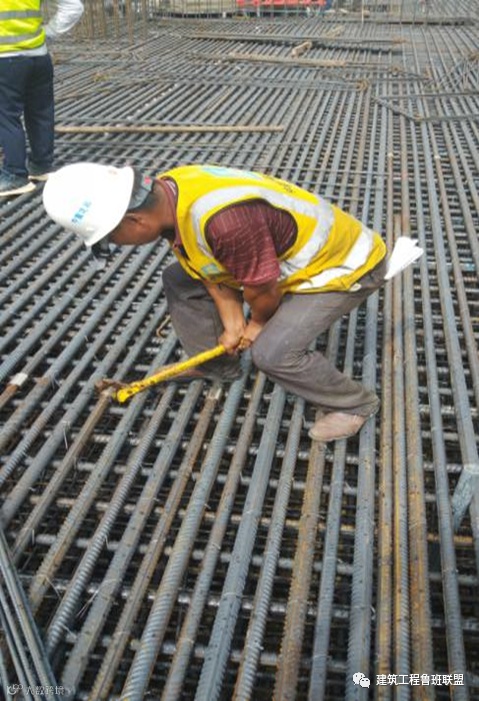

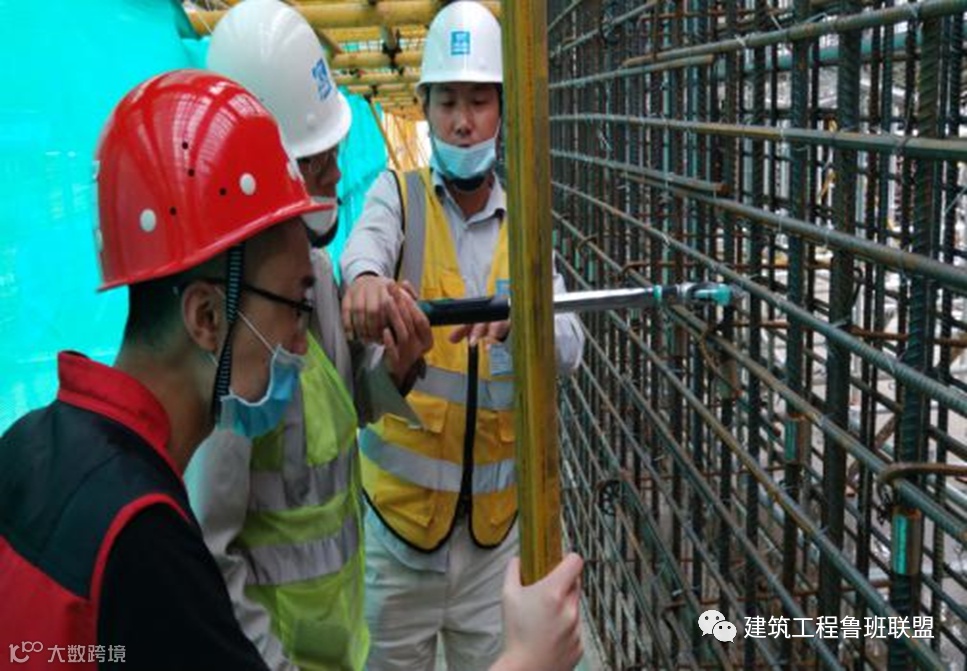

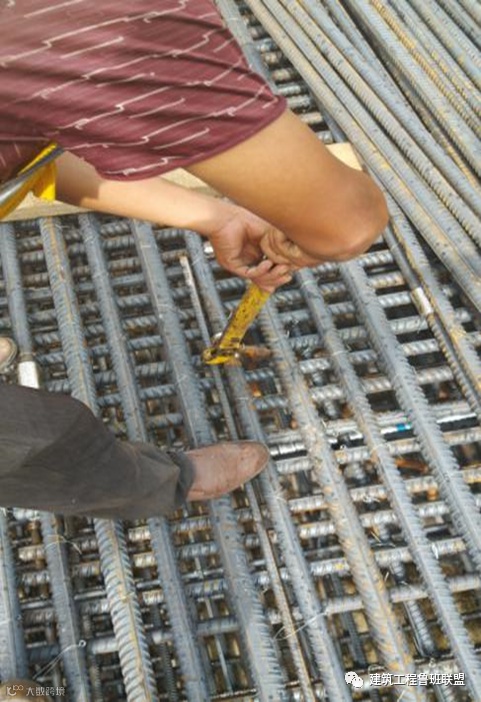

扭矩实测

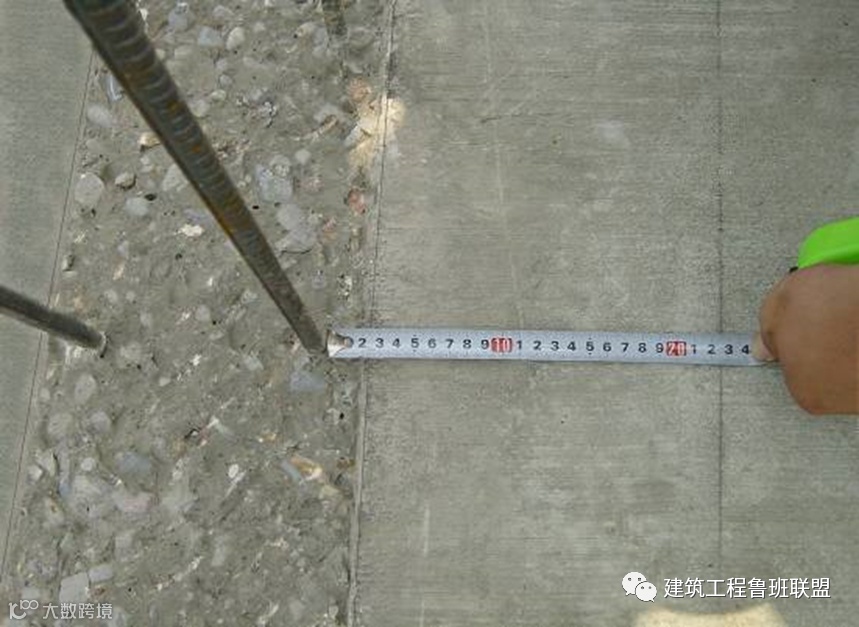

承台钢筋锚固长度实测

成品保护：

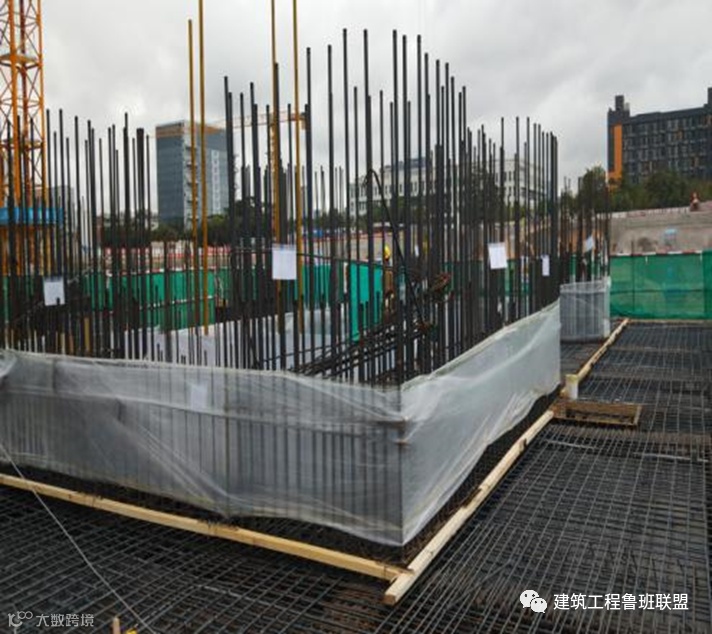

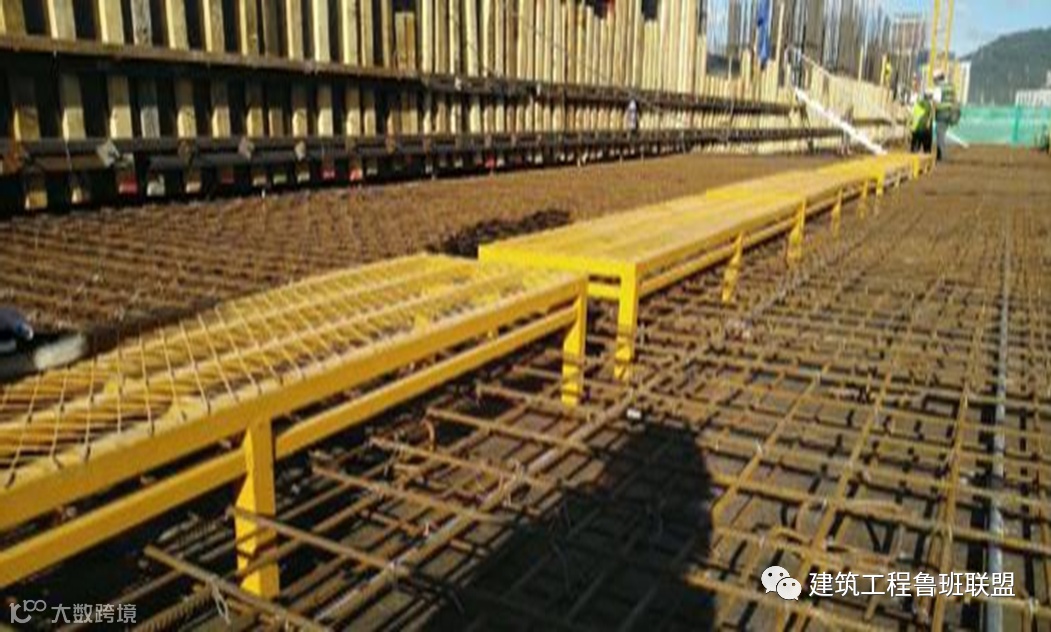

钢筋成品保护

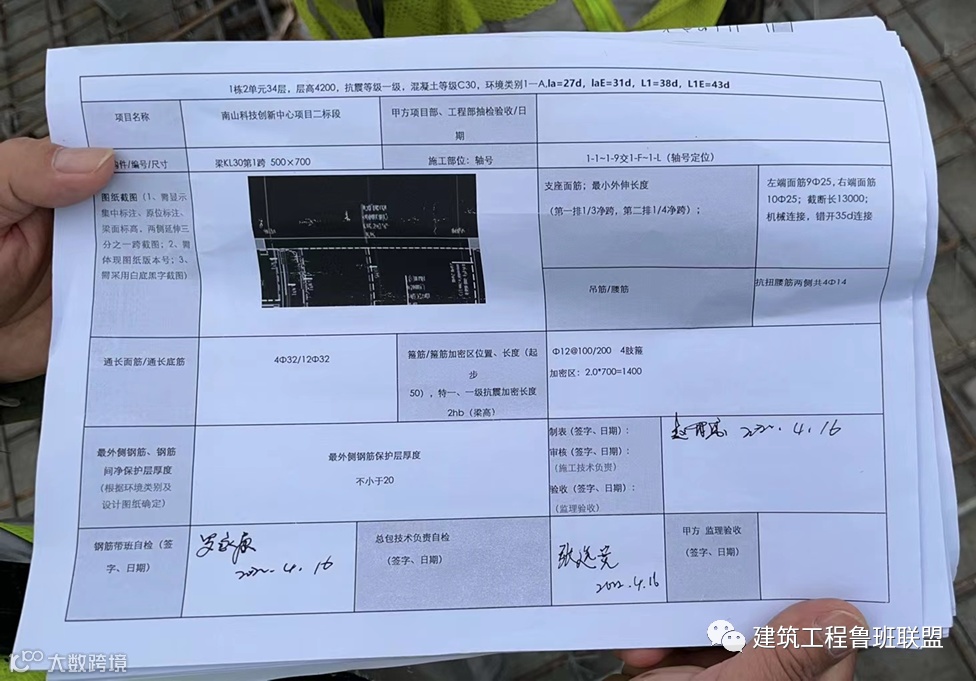

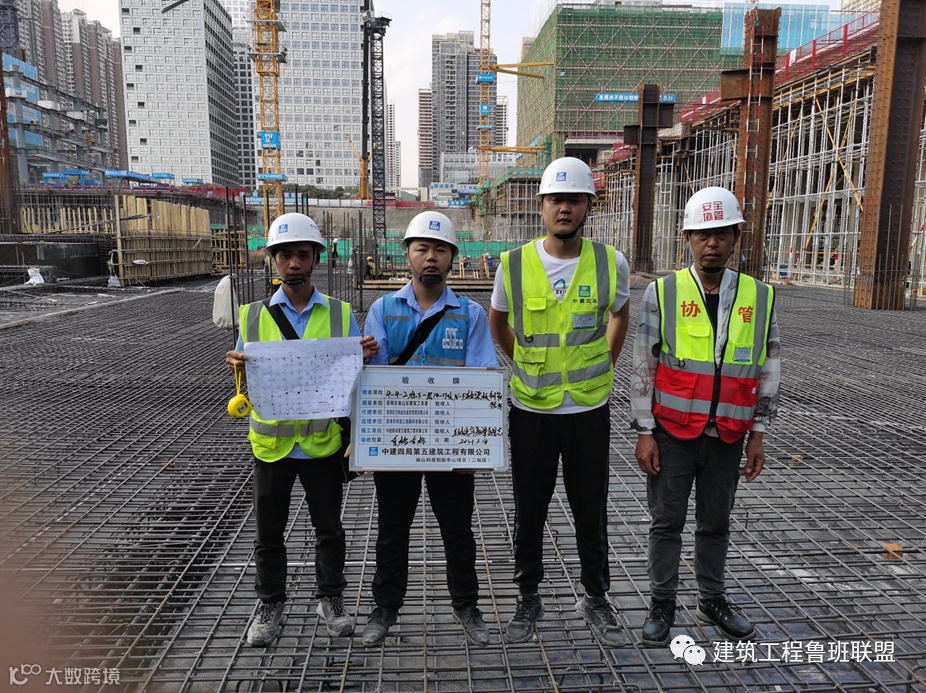

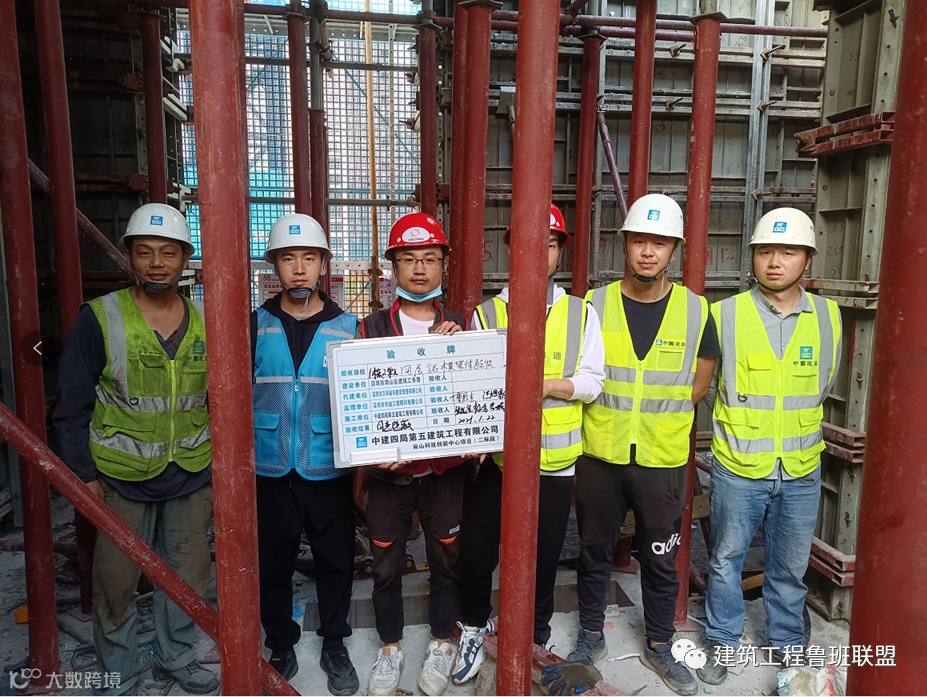

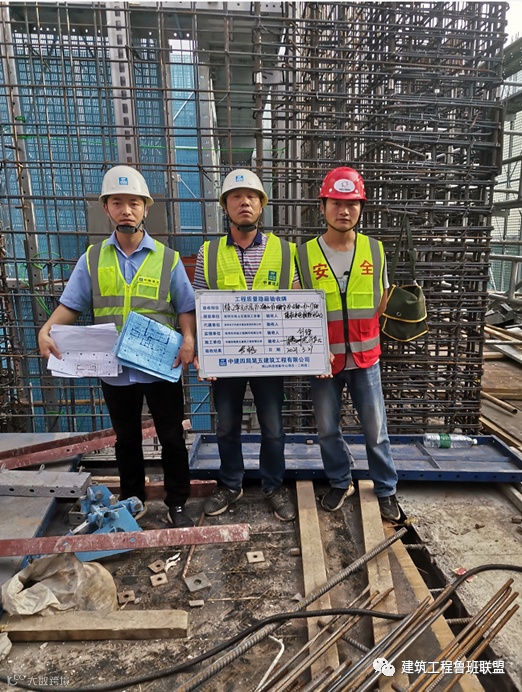

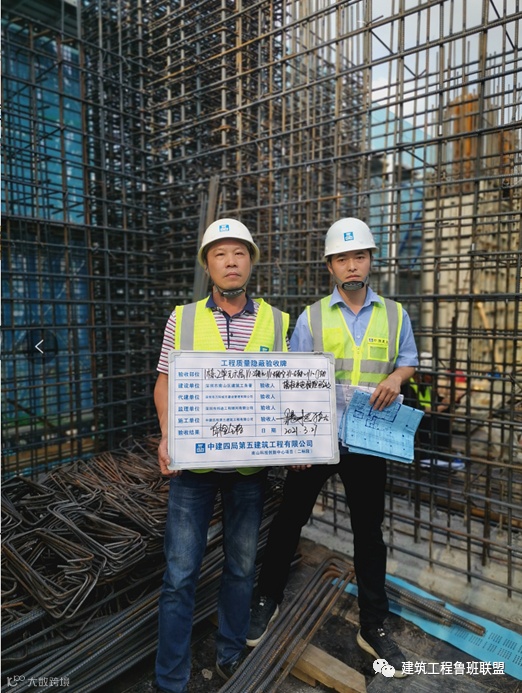

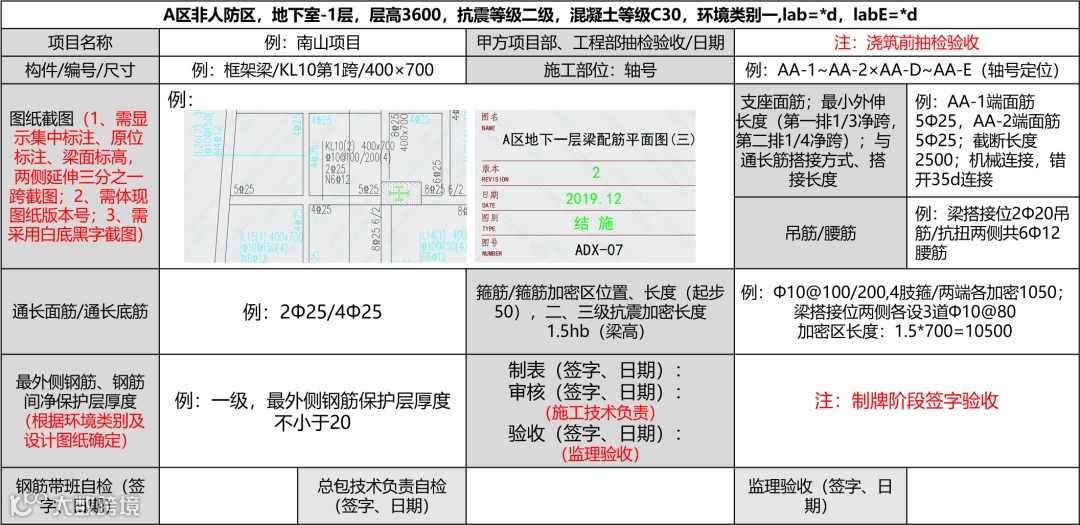

钢筋挂牌验收

模板过程控制

支模前控制：

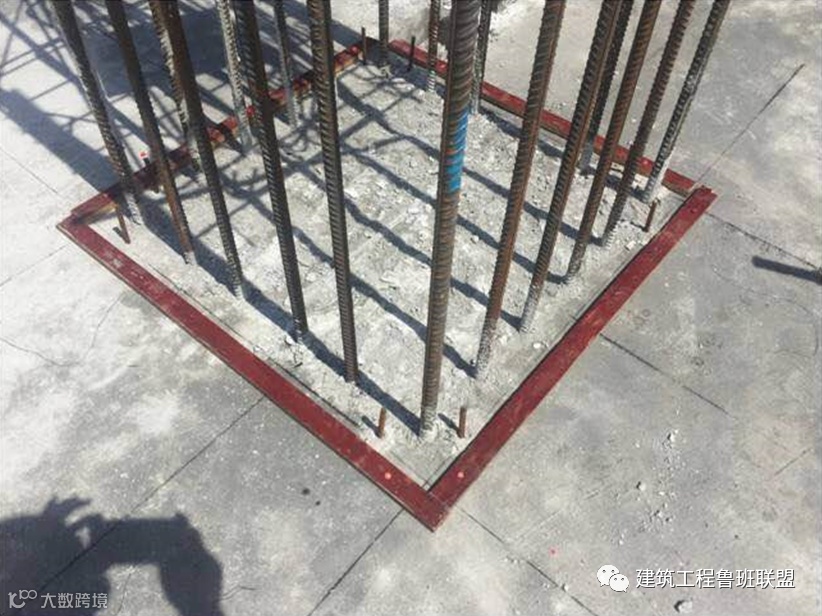

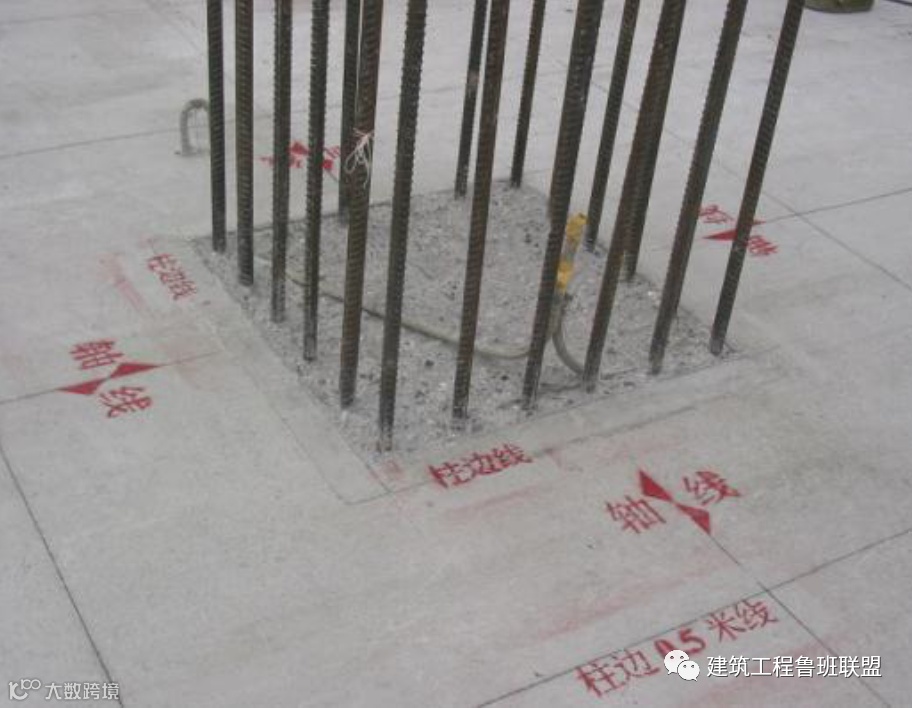

柱放线大样

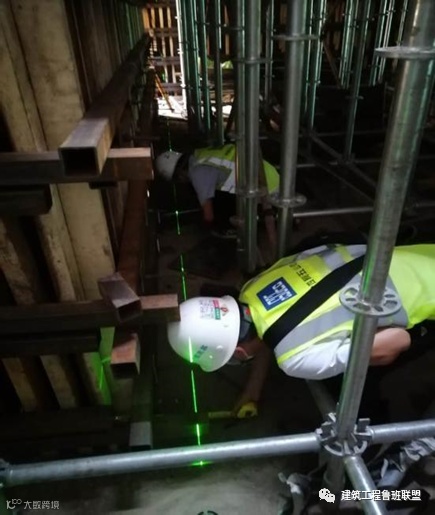

200MM控制线控制模板位置

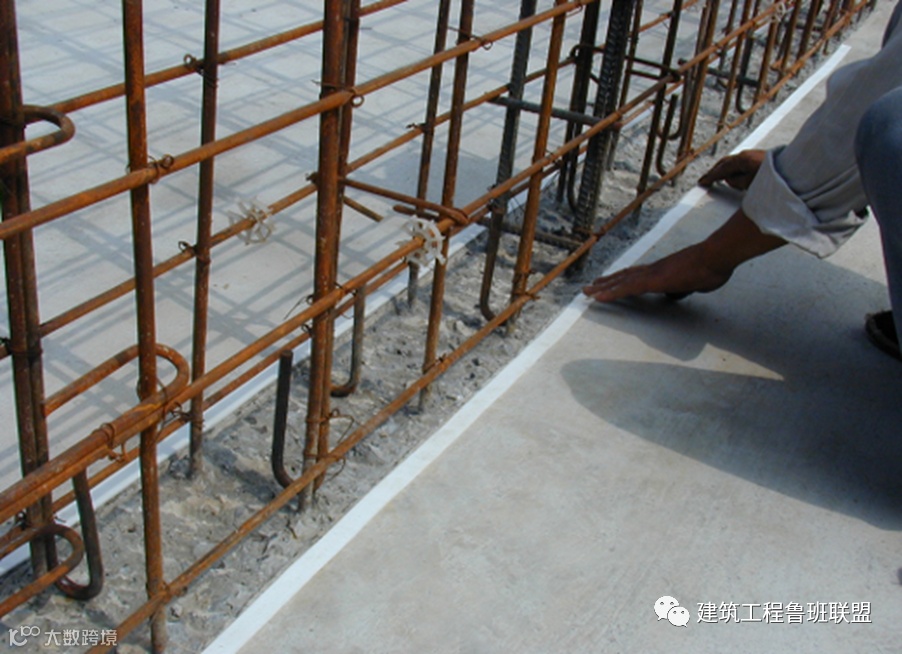

粘贴胶条避免漏浆

压脚板设置

模板实测实量：

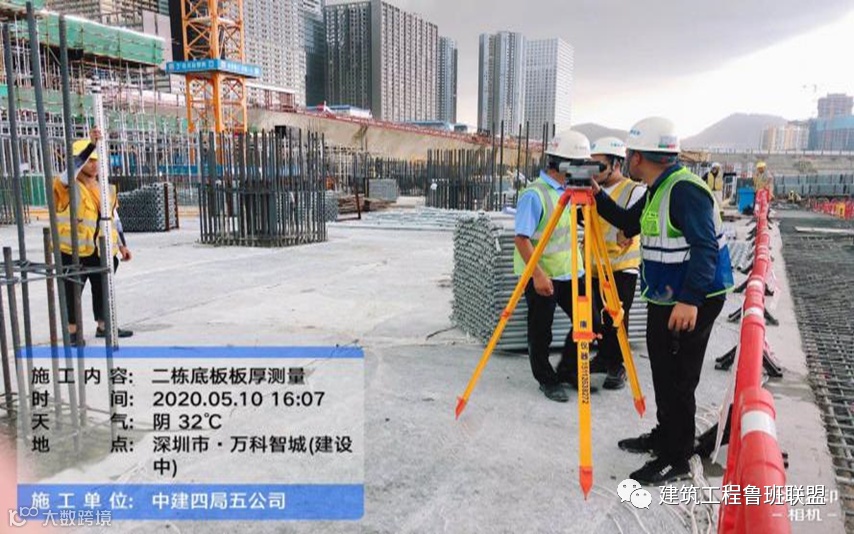

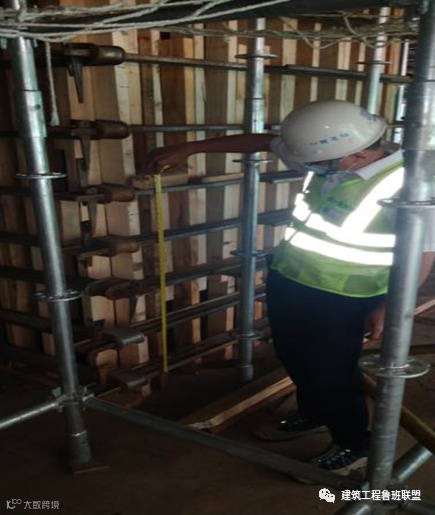

平整度、垂直度、板厚实测实量

混凝土过程控制

浇筑前控制：

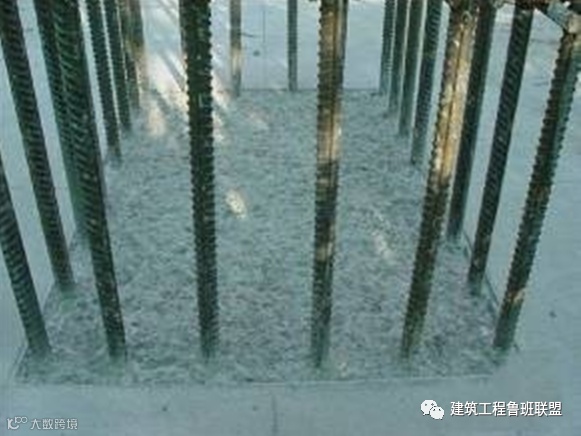

柱底凿毛质量控制

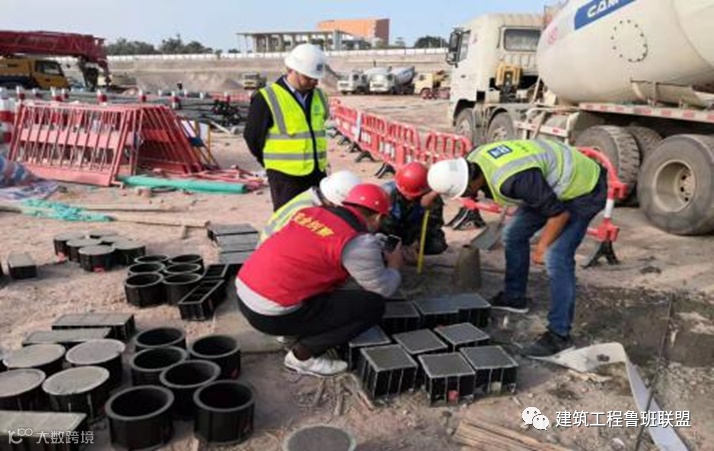

坍落度检测

浇筑过程中控制：

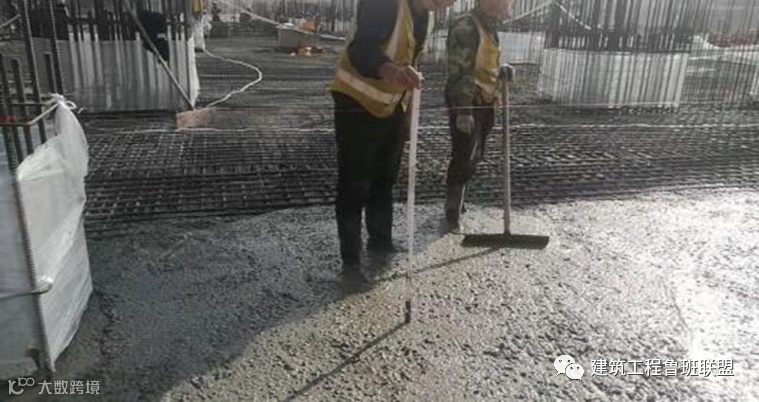

混凝土标高控制

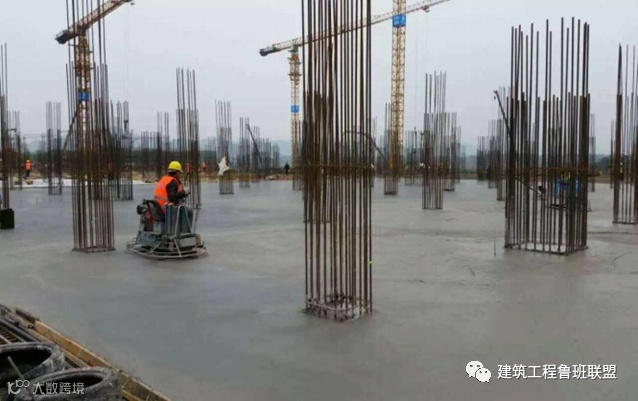

二次抹面压光防止裂缝产生

养护：

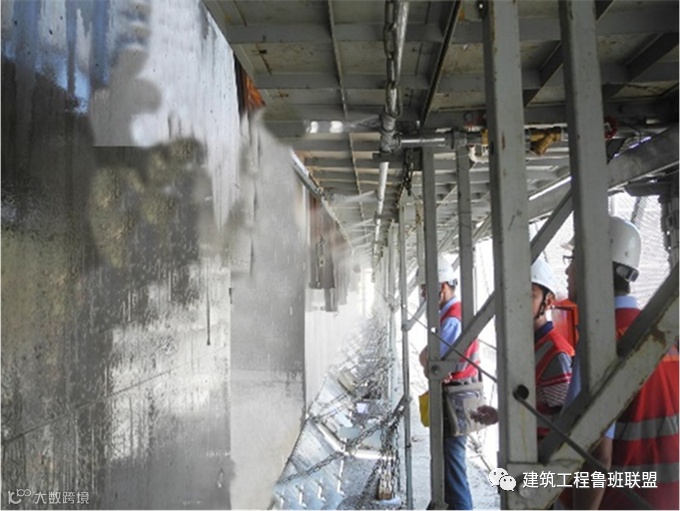

设置自动喷淋养护随外架敷设

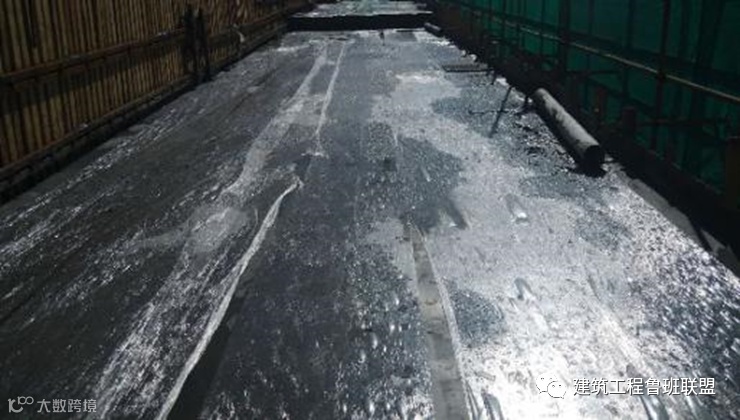

薄膜养护质量控制

成品保护：

临时便道搭设

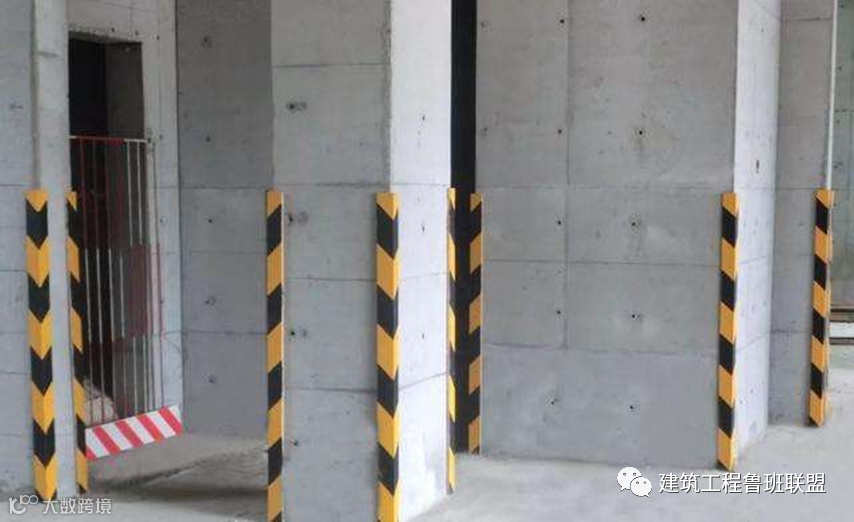

成品保护措施

二次结构过程控制

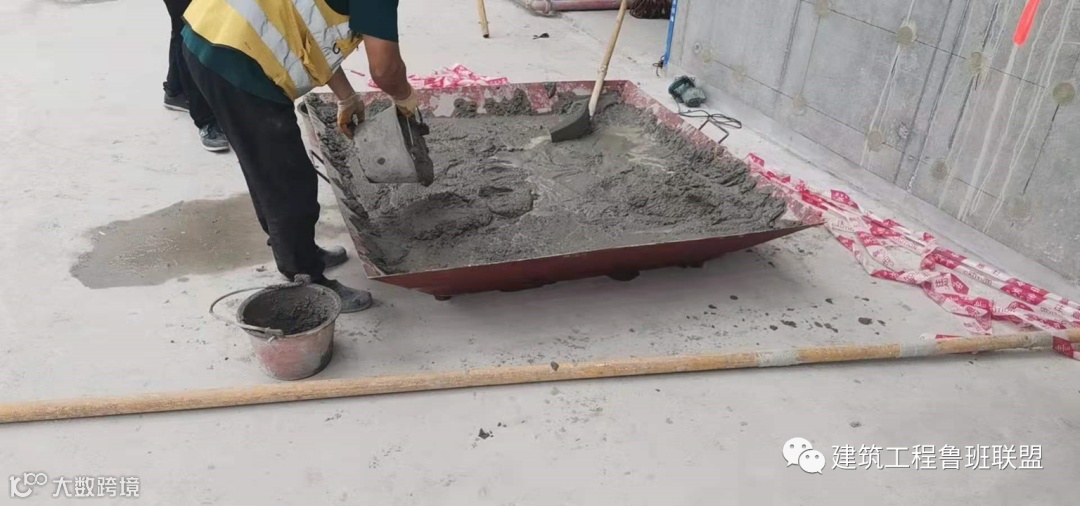

砂浆搅拌

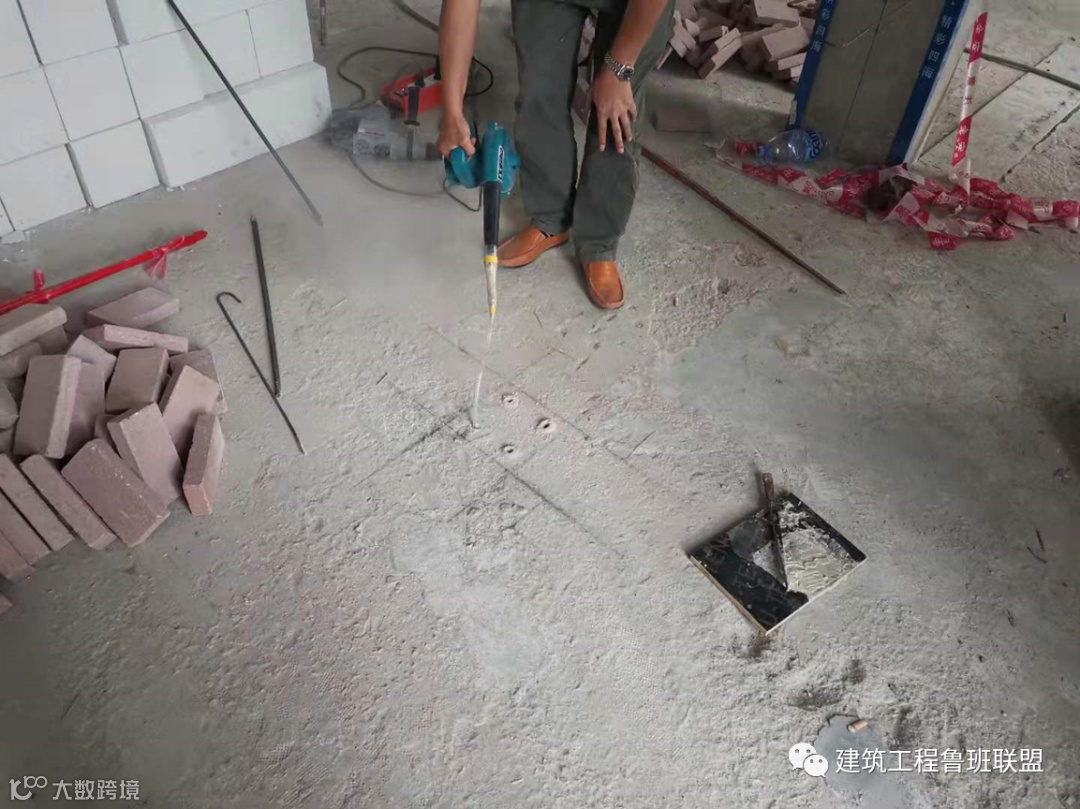

植筋清孔

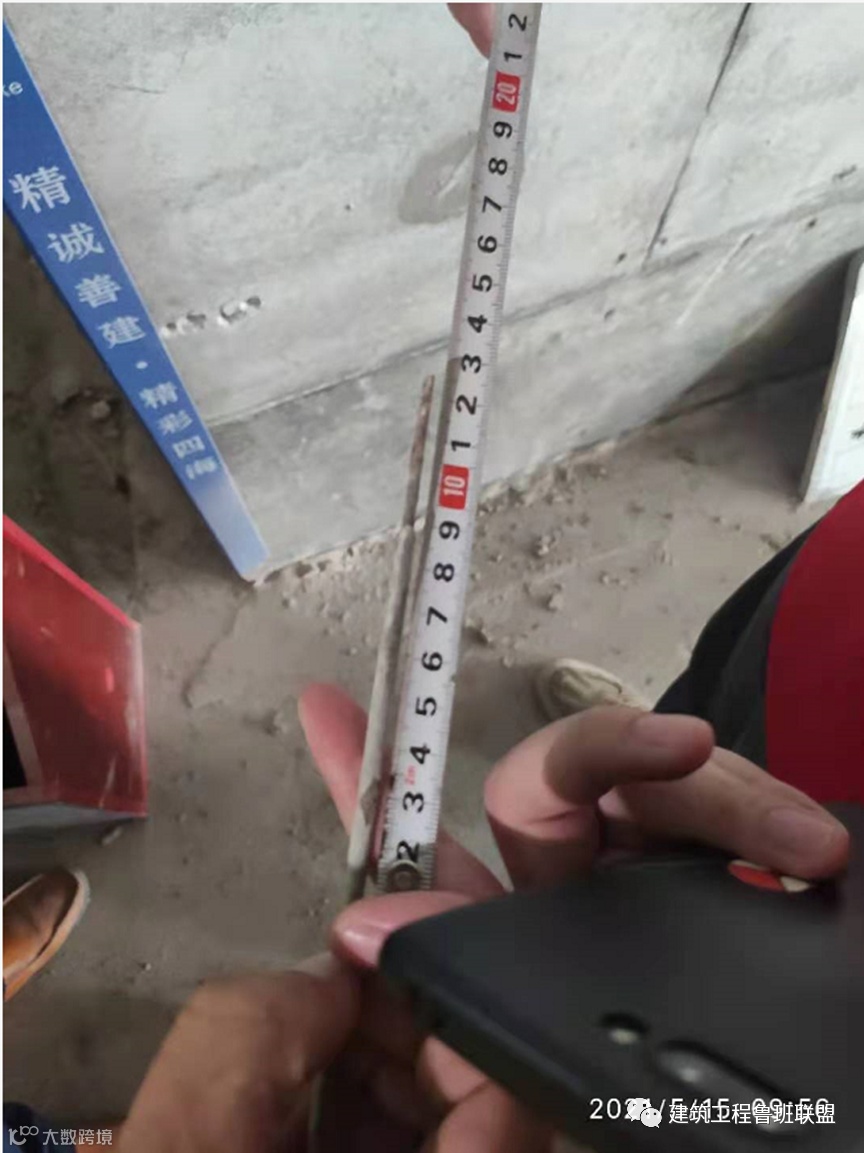

植筋孔深验收

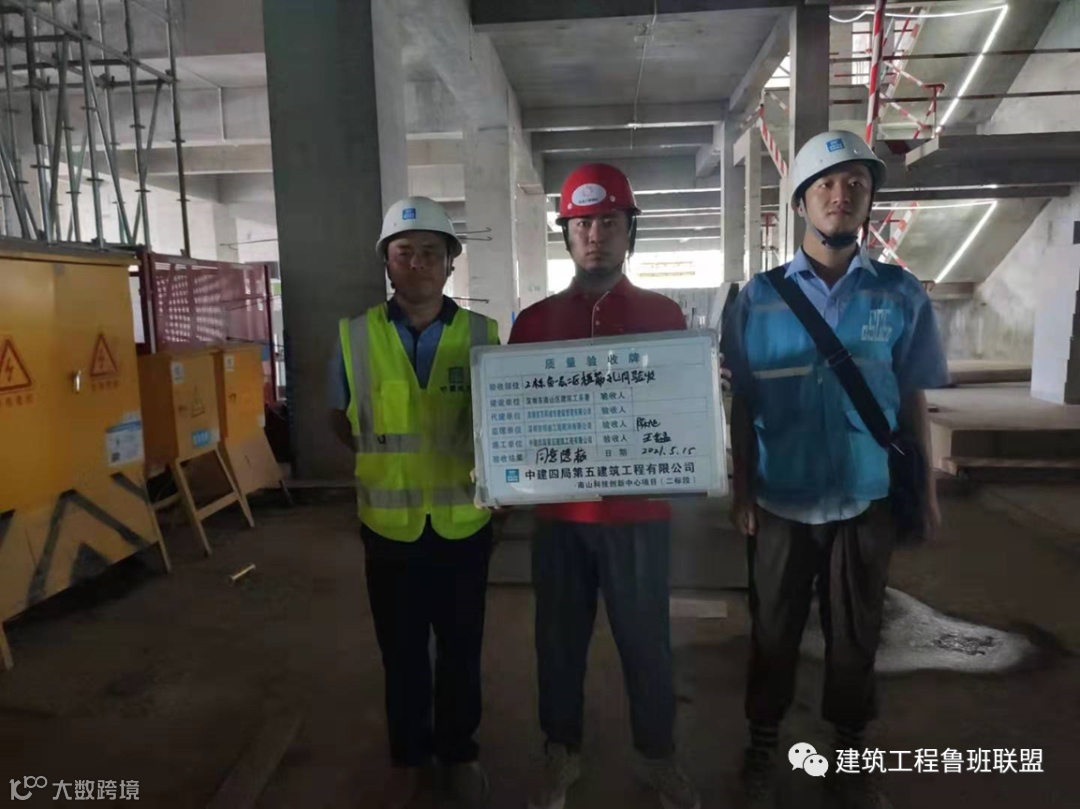

植筋验收举牌

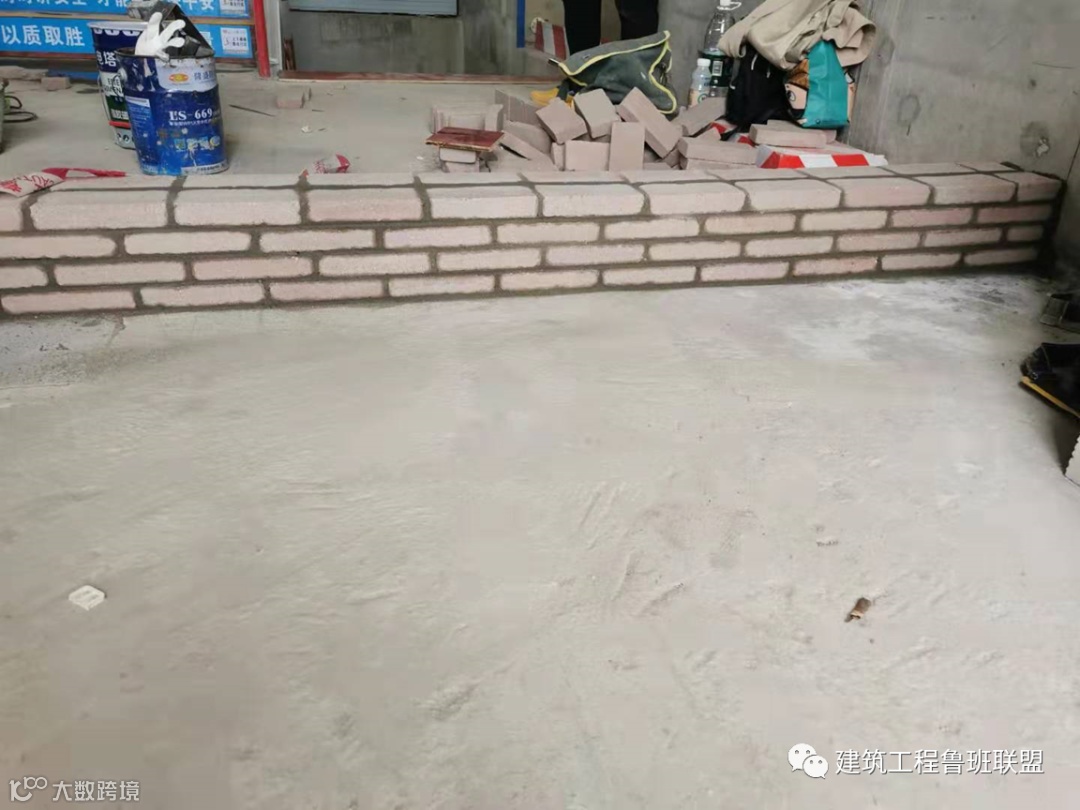

灰砂砖砌筑

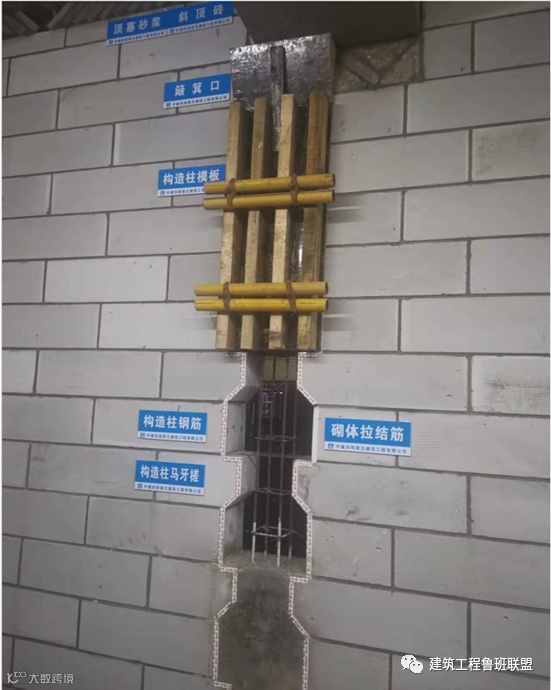

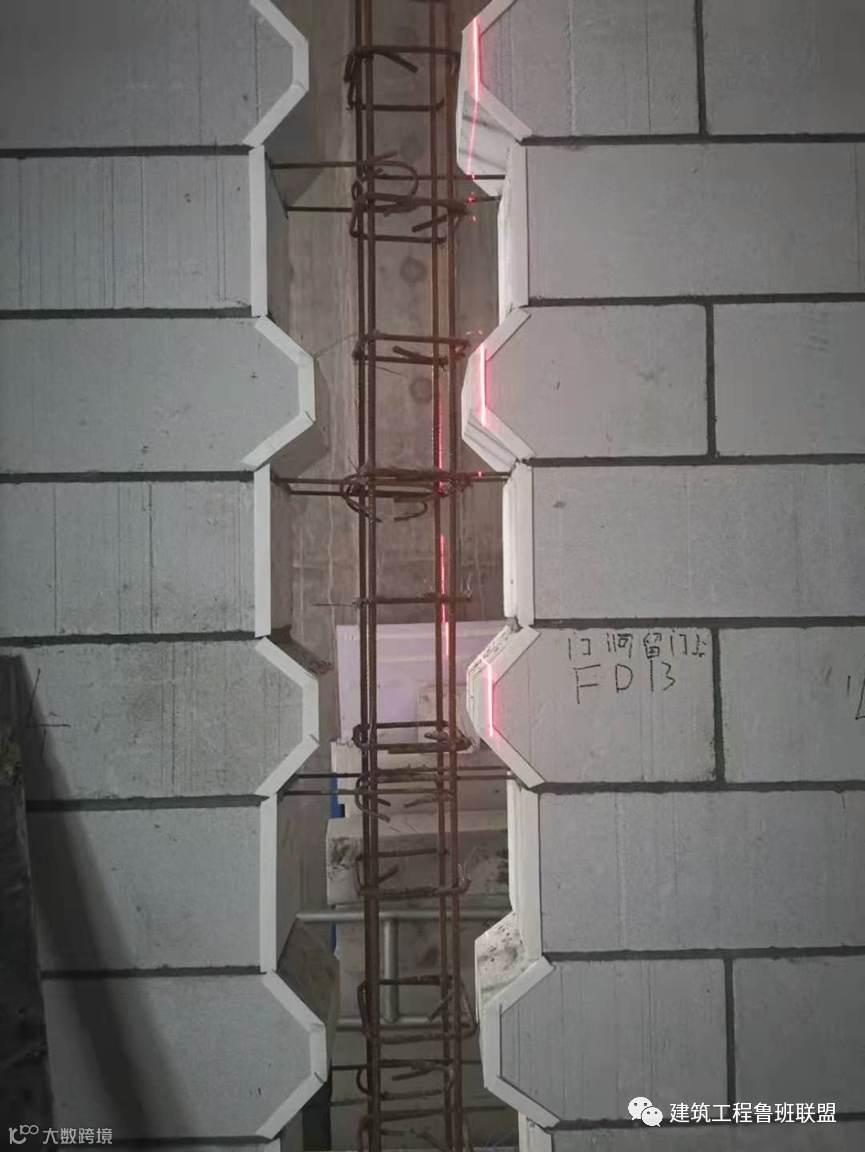

构造柱马牙槎45°斜角

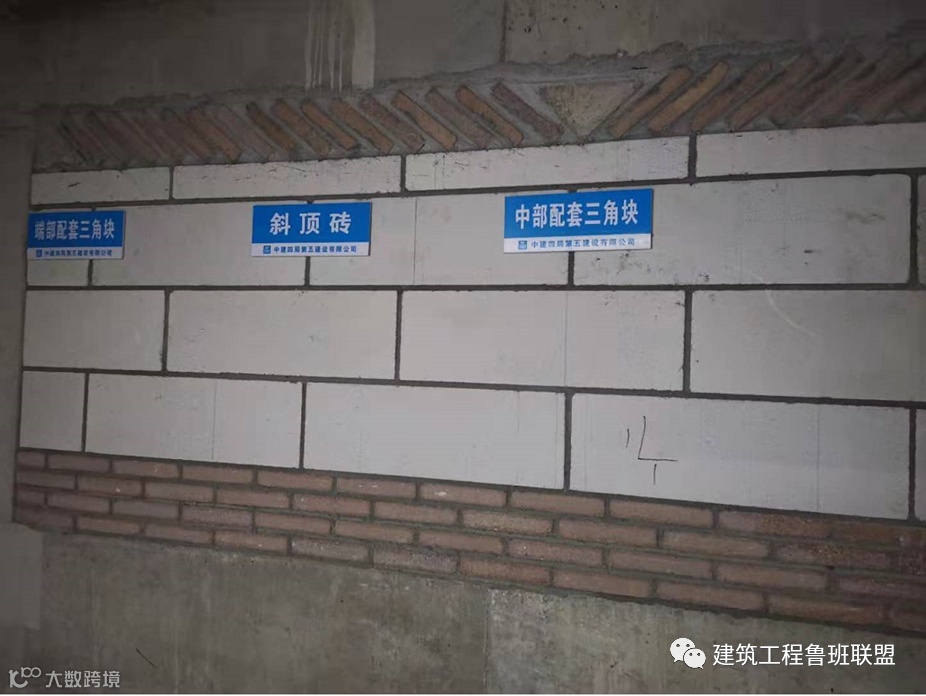

斜顶砖砌筑

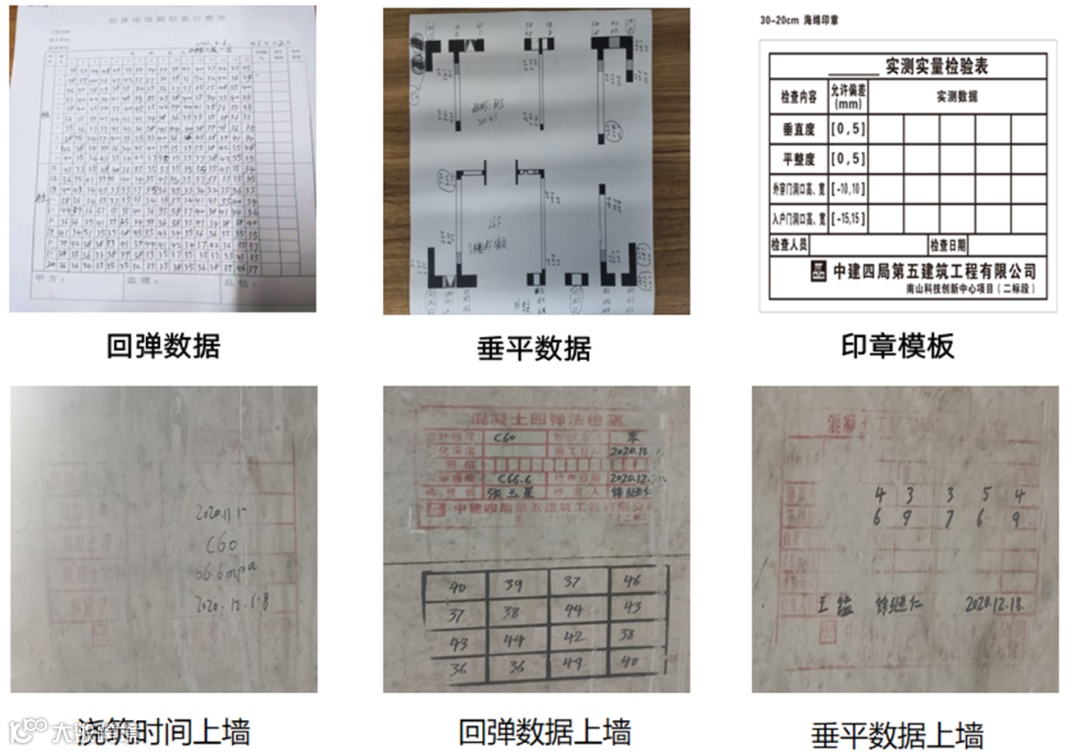

实测实量数据上墙

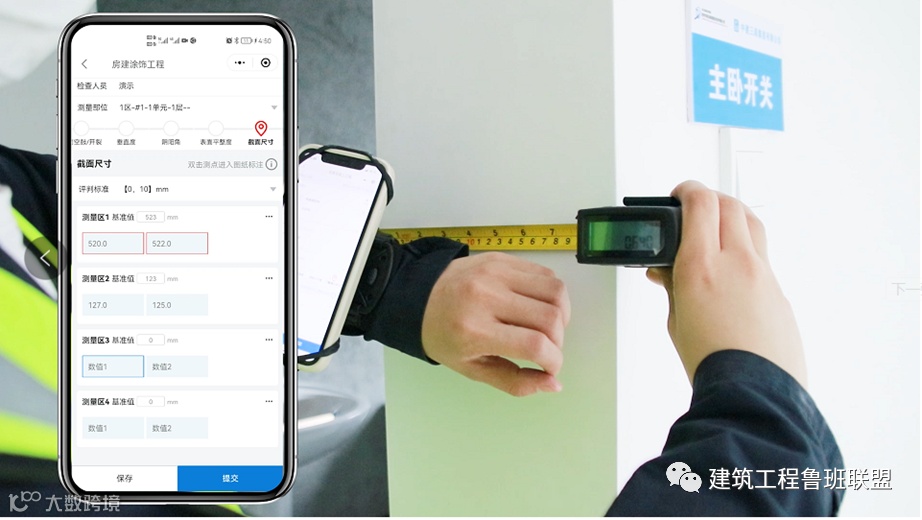

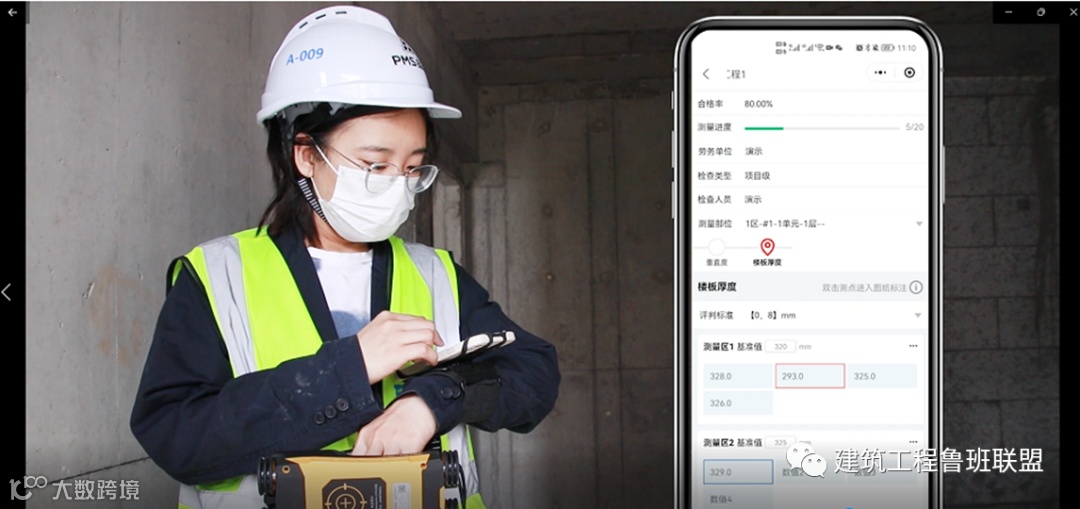

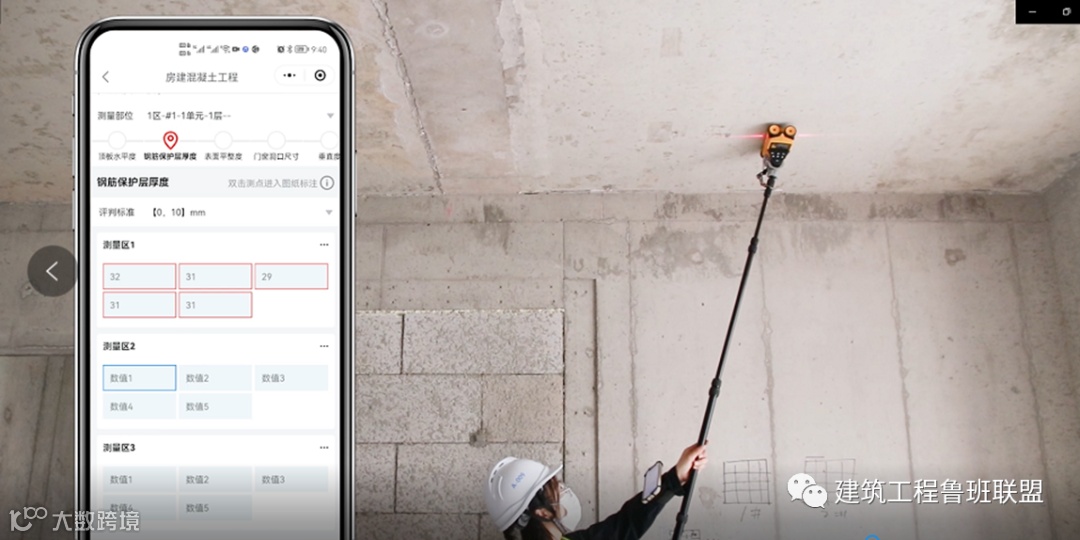

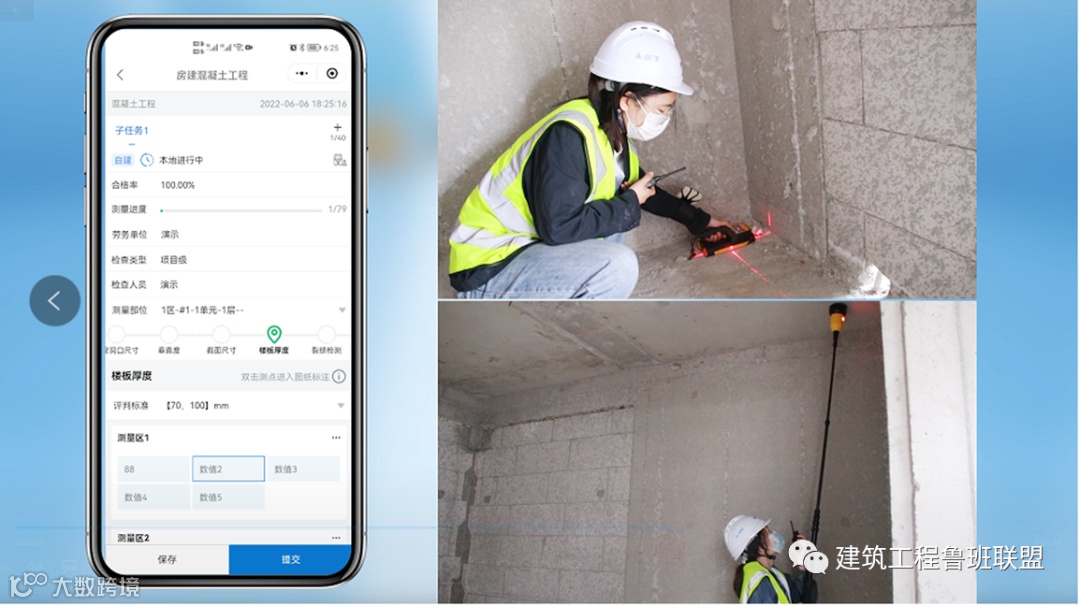

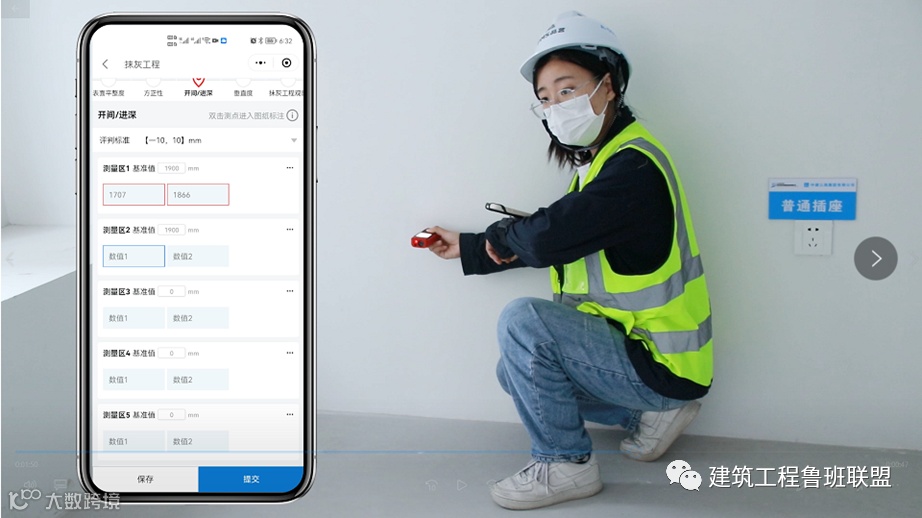

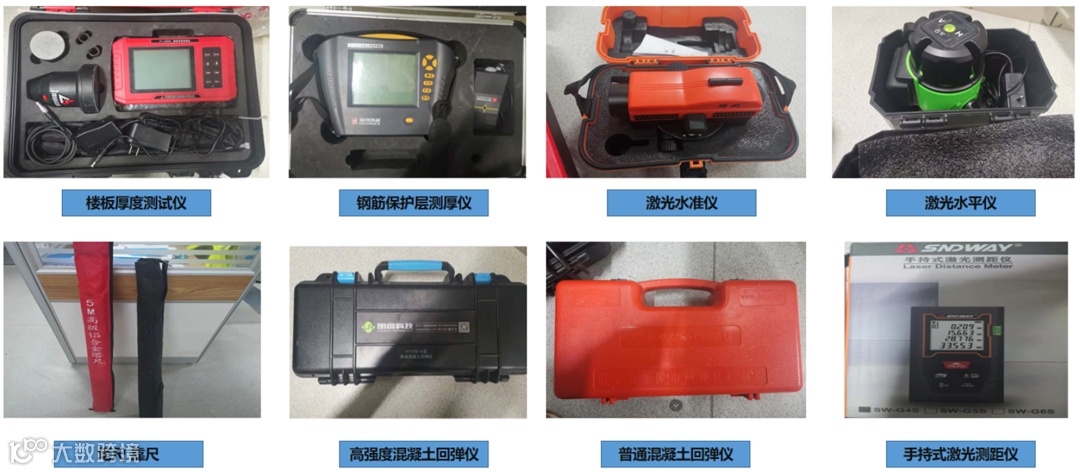

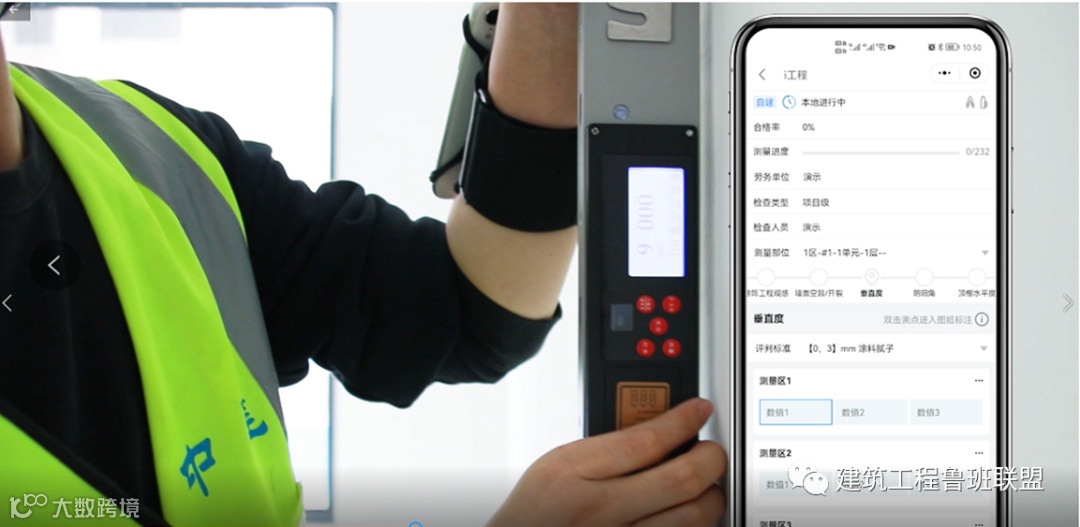

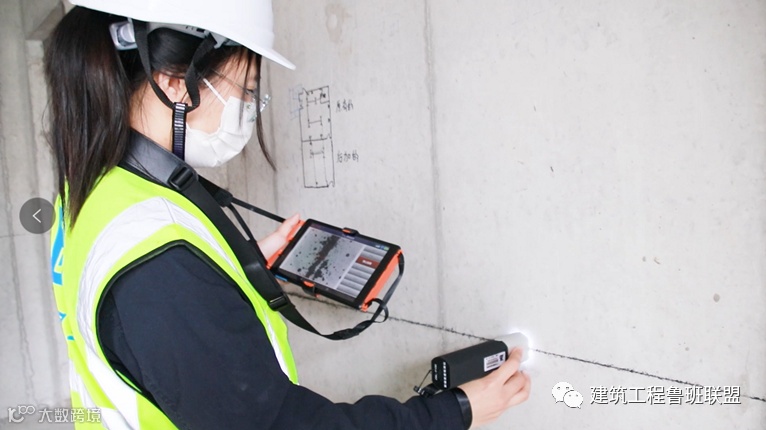

智能化实测实量

针对传统实测实量测试人员多，测试时间长，测试工具繁琐，信息化率低，数据管理不便利的问题，本项目应用智能化实测实量，设备配置齐全，所有数据按要求进行上墙展示，现场质量可视化。

靠尺塞尺：

回弹仪：

钢筋扫描仪：

楼板测厚仪：

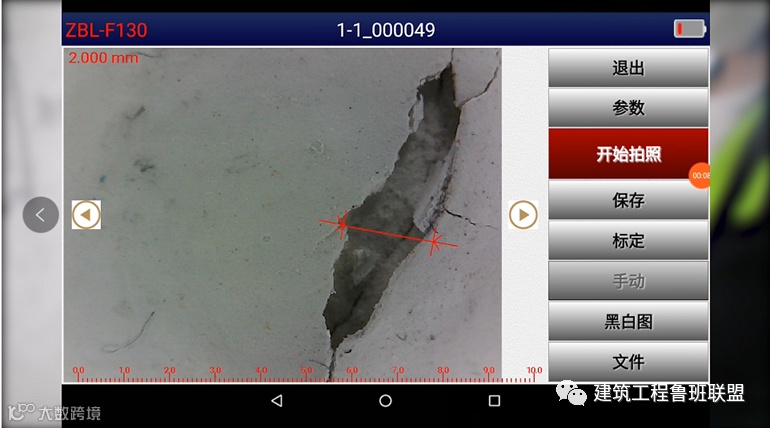

裂缝检测仪：

卷尺：

测距仪：

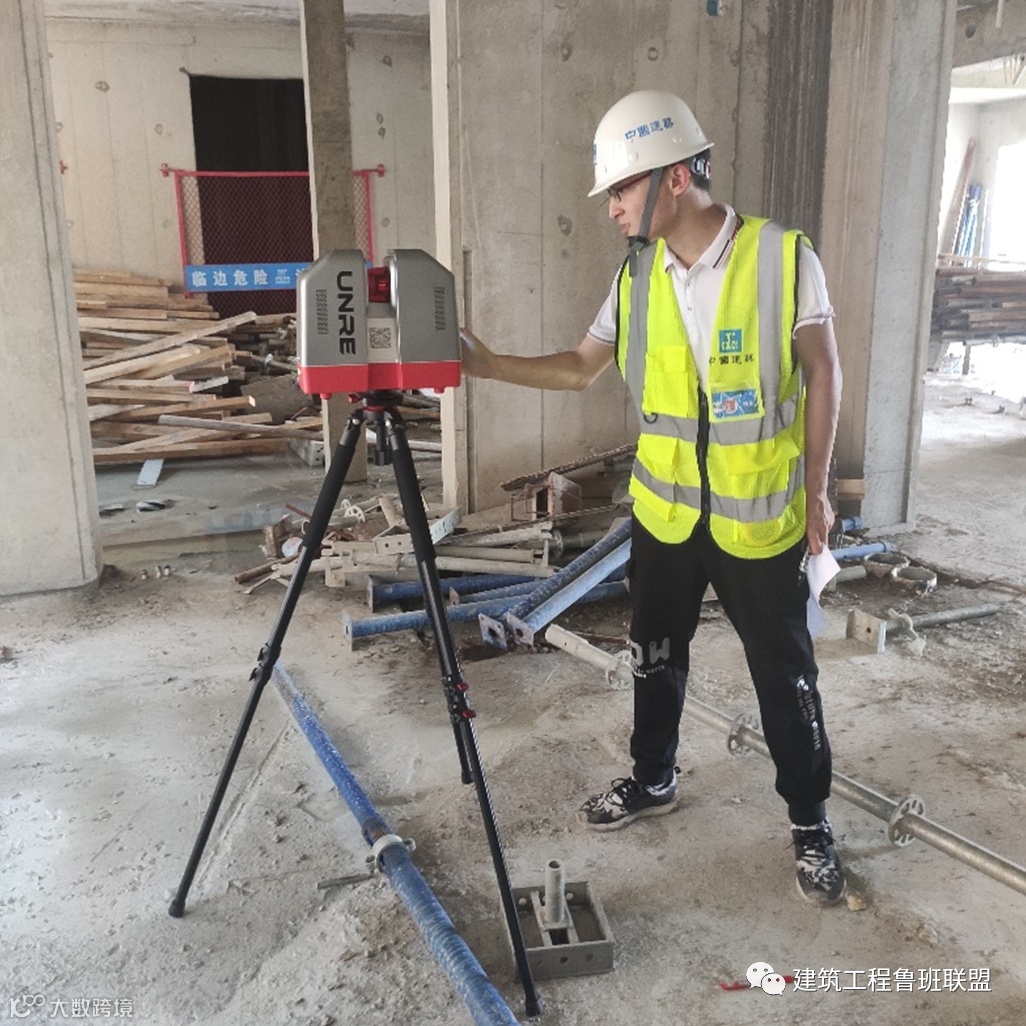

实测实量机器人：
