【施工技术】砌体工程施工质量控制标准化做法图册，详细做法图文！

第一节 砌筑准备工作

1、根据设计及规范要求将厨卫间有砼翻边要求的位置，用墨线在楼面进行放线便于支模。

2、按墙段实量尺寸、洞口位置和砌块规格尺寸作砌体排版。

排 版

测量放线

第二节 混凝土翻边

1、模板内侧设内衬，同时外侧用U型模板条控制翻边厚度（过梁、圈梁和压顶均采用此方法加固）。

2、厨卫间、外墙砼翻边高度不低于120mm（但也得结合砌块模数，一般填充墙翻边为200高）；

3、水电预埋应在浇筑前完成，要求定位准确，加固牢靠，不得后凿。

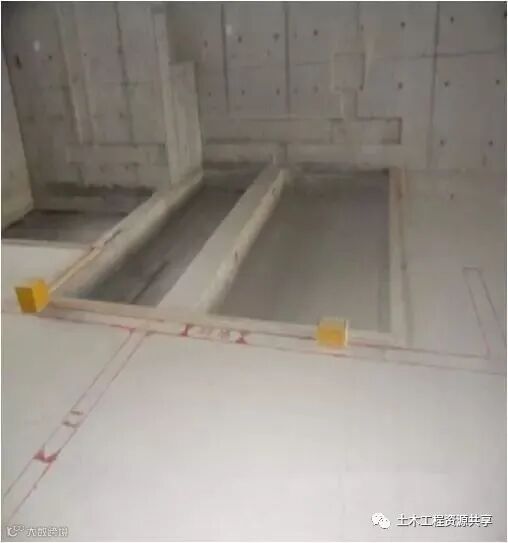

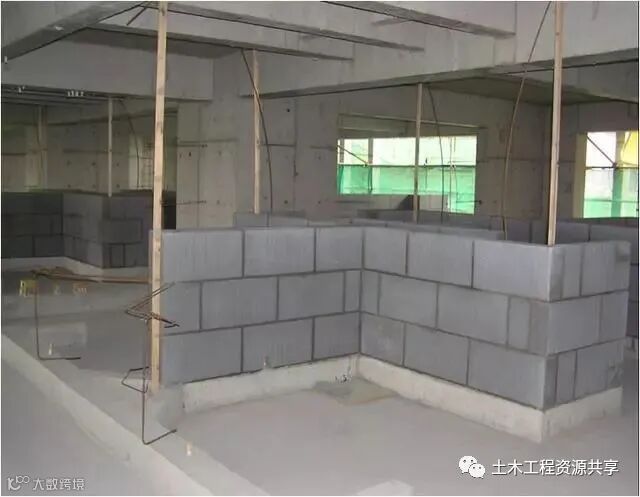

砼翻边成型和水电预埋

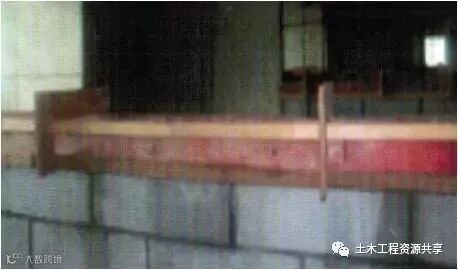

圈梁，过梁加固

翻边混凝土加固、浇筑

第三节 砌筑要点

1、砌筑时一定要设置皮数杆并带线，保证“上跟线，下跟棱，左右相邻要对平”。

2、灰缝砂浆饱满，内墙水平和垂直灰缝饱满度均应≥80%，外墙灰缝饱满度均应100%，砌筑墙面应横平竖直，阴阳角方正；落地灰及时回收利用，产生的垃圾随时清理归堆。

3、蒸压加气砌块灰缝水平厚度为15～20mm，其他为8 ～ 12mm。

4、蒸压加气砌块采用切割机或专用工具切割，严禁用刀或斧砍。

设置皮数杆

专用切割机

灰缝饱满且横平竖直

第四节 构造柱和拉结钢筋

1、构造柱纵向钢筋及箍筋符合设计。

2、构造柱纵向钢筋顶部和底部应锚入混凝土梁或板中。

3、拉结钢筋应沿砌筑全高设置，间隔满足规范及设计要求。

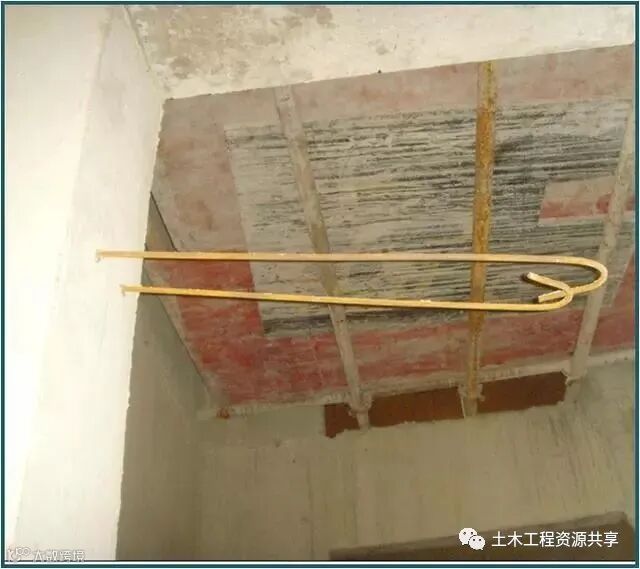

拉结钢筋

构造柱钢筋

第五节 构造柱和拉梁

1、砌体填充墙净高>4.0m时设置拉梁（腰带）；砌体填充墙长>2H时或墙长>5m时设构造柱，同时应满足设计要求。

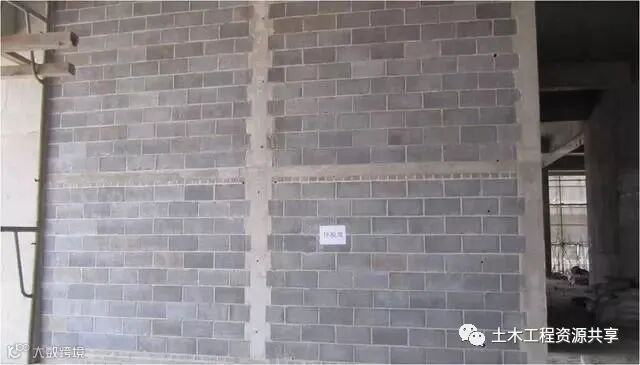

构造柱和拉梁（腰带）

第六节 构造柱（1）：马牙槎和浇筑口

1、构造柱与墙体交接处留出马牙槎，马牙槎先退后进，宽度为60mm，上下对齐。

2、沿砌体马牙槎凹凸边缘贴上海绵条。

3、顶部模板装成喇叭式进料口，进料口应比构造柱高出100mm。

4、浇筑砼时应把进料口也满浇，拆模后将突出的混凝土打凿掉即可。

浇筑口设置

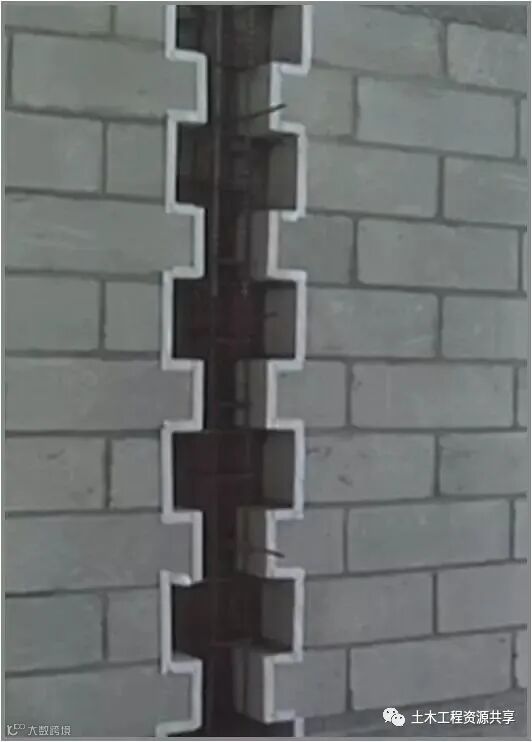

留置马牙槎

第六节 构造柱（2）：模板加固

1、构造柱模板的对拉螺杆宜设置于构造柱中，不宜在墙上打、钻孔。

2、对拉螺杆距离上下各150mm，中间距离≤600mm。

构造柱模板于中部加固

第七节 墙体斜顶砖

1、填充墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完并应至少间隔7d后，再将其补砌挤紧（斜顶滚转）。

2、斜顶滚砖高度宜为150mm，倾斜角度在45°-60°之间，“倒八字”砌筑，顶砖砂浆饱满，防止梁底通缝的出现。

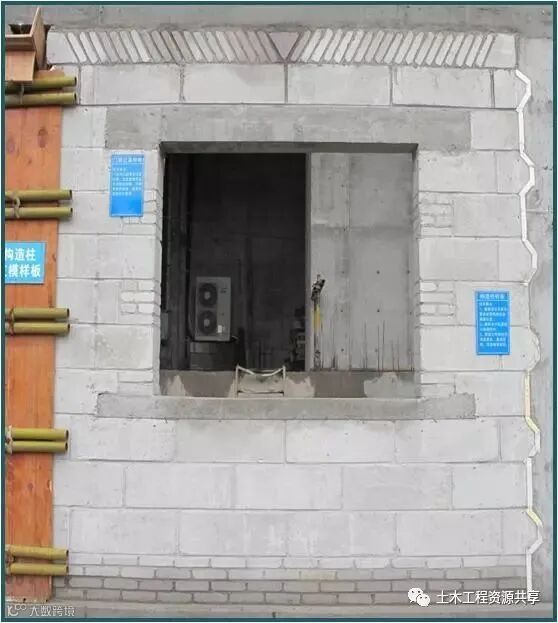

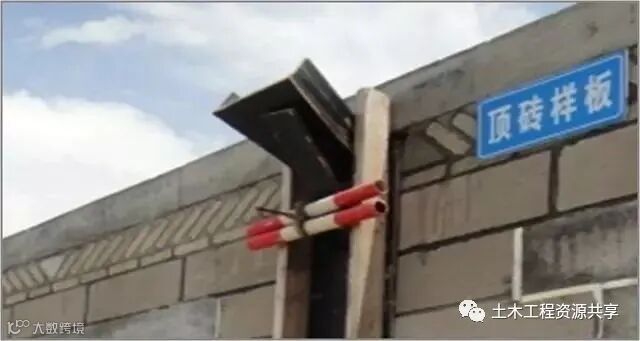

填充墙顶砖(一)

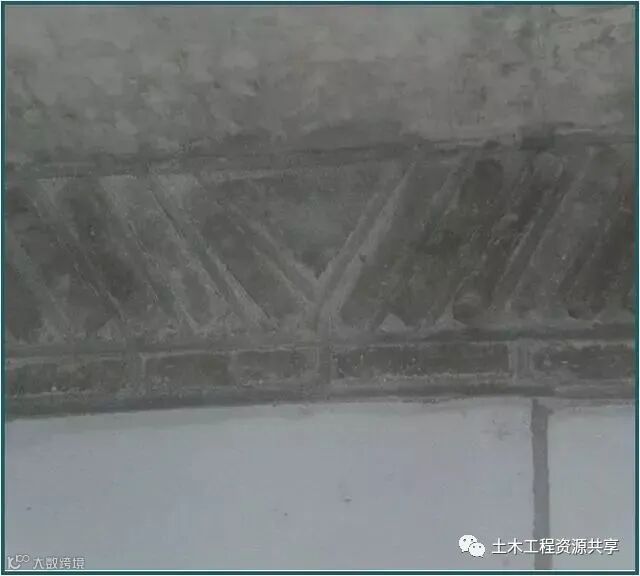

填充墙斜顶滚砖（二）

第八节 门窗洞口

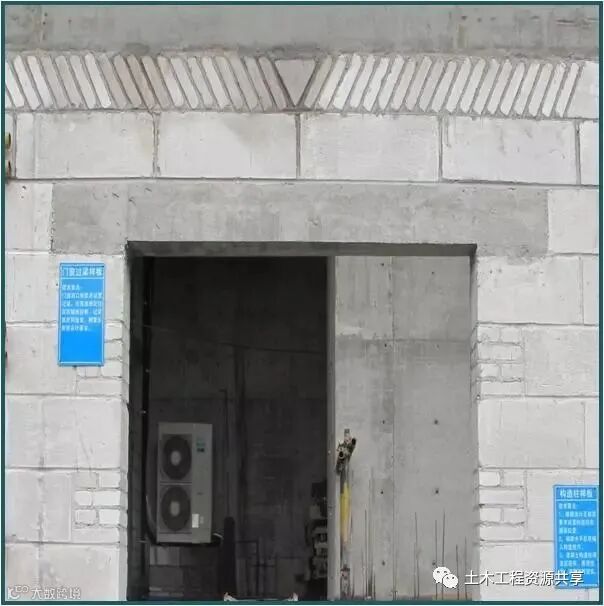

1、门窗洞口过梁搁置支座长度不应小于250mm；过梁搁置长度不够时，应进行植筋或打入膨胀螺栓再焊接。

2、门洞大于2000mm时设置钢筋混凝土门框（结合设计及规范要求）。

3、金属门窗框预埋件的数量、位置、预埋方式、与框的连接方式必须符合设计和规范要求。门窗边墙体应采用实心砖或预制砼块引砌，便于门窗安装的固定，保证门窗的稳固性。

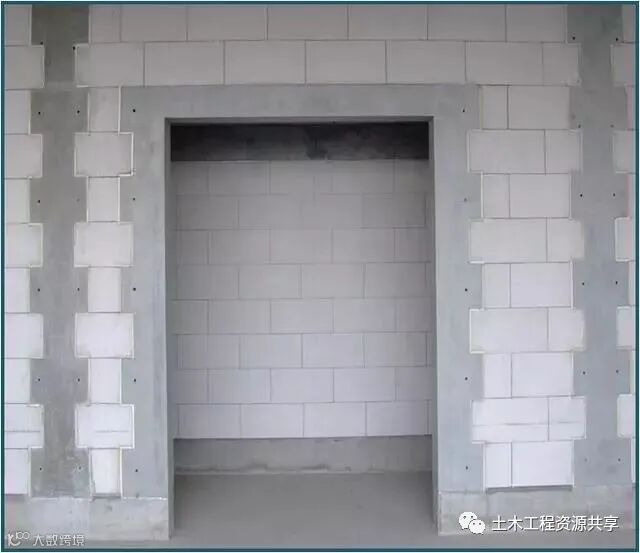

钢筋混凝土门框

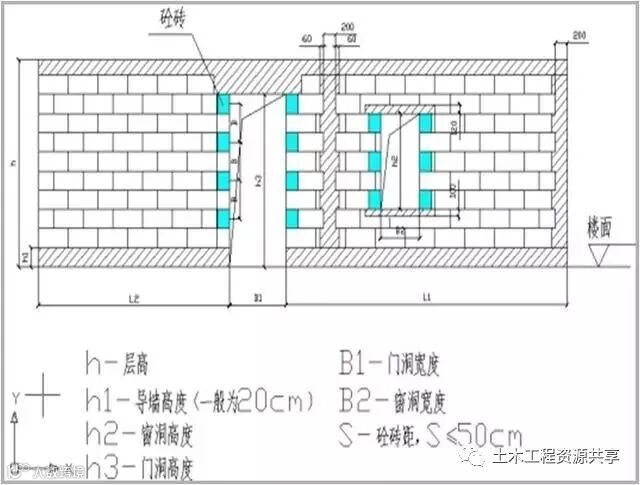

门窗洞口实心砖引砌

第九节 墙体开槽和修补

1、墙体开槽前，应先根据控制线在墙面上将部位、尺寸标注清楚，然后用专用工具进行施工（一般采用切割机切割后电锤凿打）。

2、线管槽用高标号水泥砂浆分两次补槽。

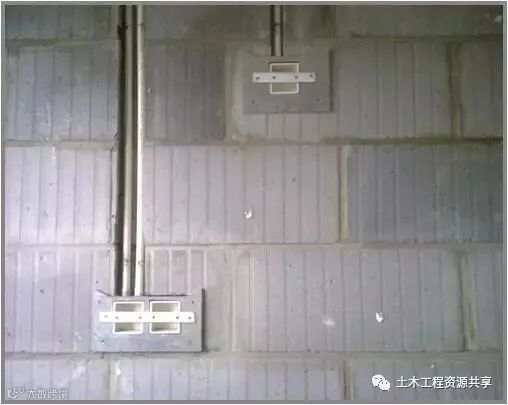

3、在有条件的情况下，砖墙砌筑时与水电预埋同步施工，这样即可保证砖墙的稳定、牢固与美观，同时也保护了预埋管线，避免了开槽影响砖墙尤其是半砖墙的整体稳定性。

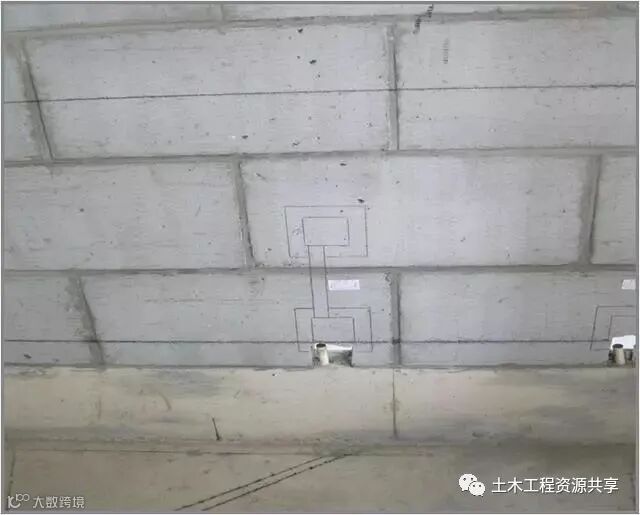

放线定位

切槽整齐精细

补槽平整

第十节 墙体预留洞预埋管

1、外墙孔洞尽可能事先预留洞或预埋管，规格尺寸和位置根据设计要求确定，并可做成内高外低，避免雨水倒流。

2、强弱电箱留洞时，水电班与砖工班对接好提前预留，减少剔凿，避免墙体开裂隐患。

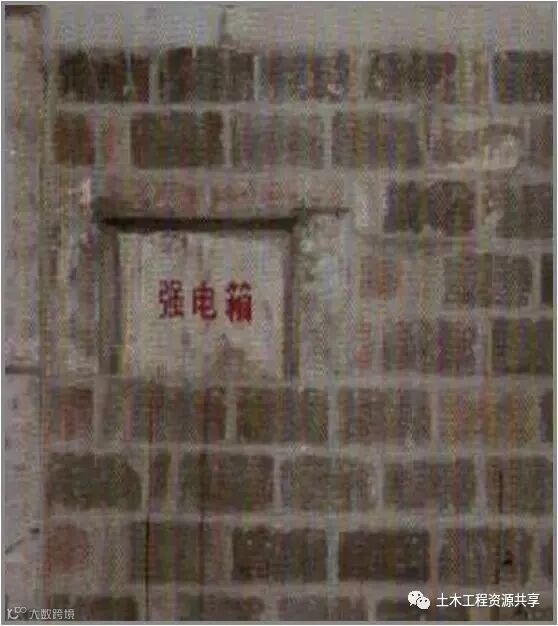

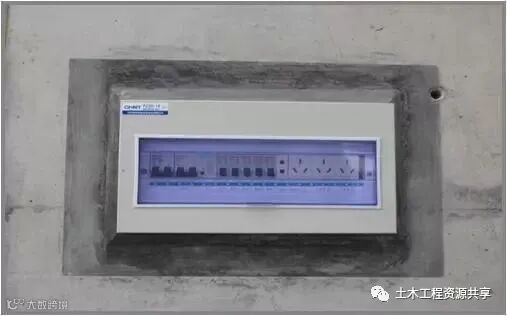

电箱预留洞

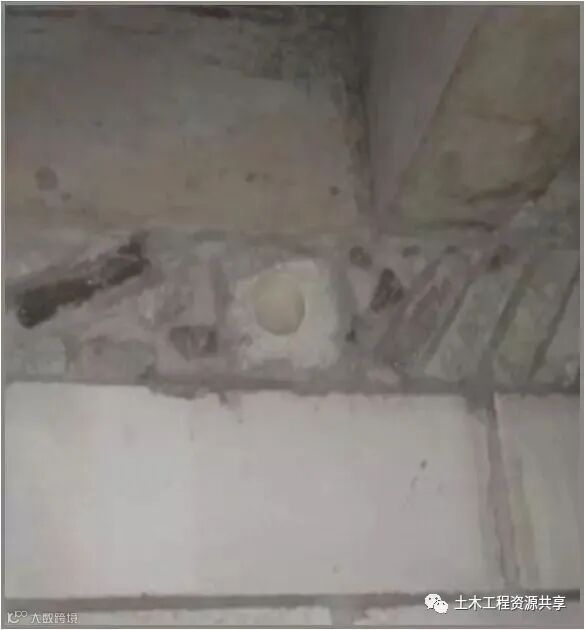

空调穿墙埋管
