当串焊机出现24短路故障时，按照系统化的排查步骤可以迅速定位问题。
以光栅继电器短路为例：

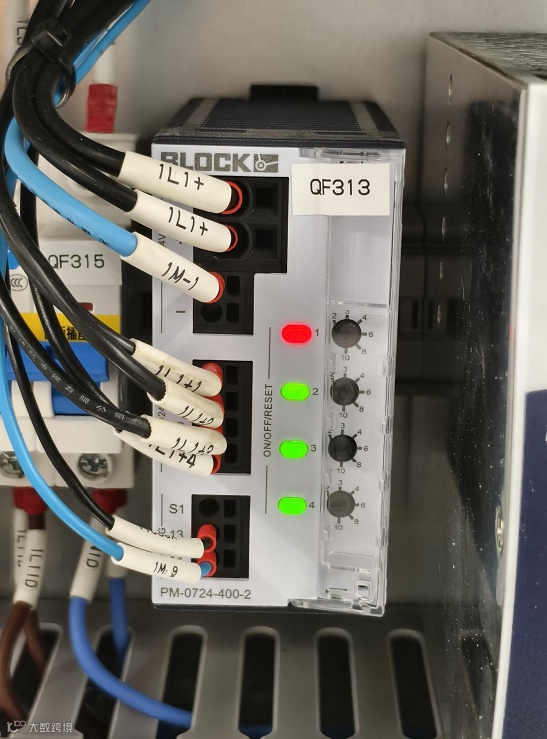

1. 观察24V电子断路器的指示灯：指示灯有三种颜色，绿色代表该通道正在供电且正常，红色代表该通道出现短路故障，黄色代表该通道的实际电流已达到该额定电流设定值的80%。如下图：第一灯为红色，表明1L1+1线路存在问题。

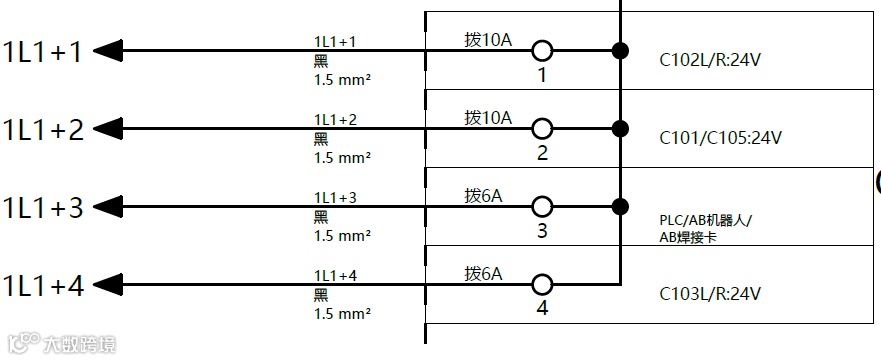

注：24V电源通过电子断路器分配到四个关键区域，以确保稳定的供电。这些区域包括：
1L1+1:供应A侧前平台C102L/R柜内的24V。
1L1+2:供应B侧前平台C101/C105柜内的24V。
1L1+3:供应机器人、PLC和焊接卡的24V。
1L1+4:供应A侧后平台C103L/R柜内的24V。

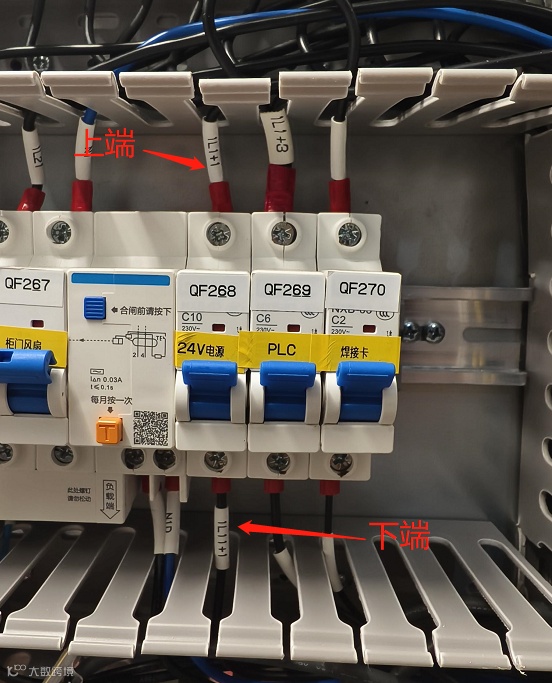

2. 检查电源空开：前往C102L/R柜，检查24V电源空开，确认下端线号为1L11+1。

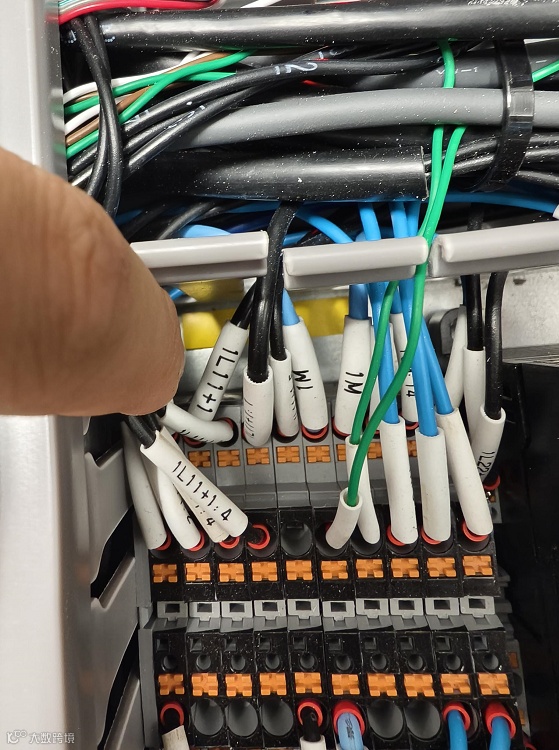

3. 检查端子排：找到1L11+1连接的端子排，上面有许多1L11+1:X的线，这些是24V电源线分出来的。
4. 逐步排查：小心地拔出部分线路，并用绝缘胶布包裹以防止意外搭接。重新推上24V空开并尝试复位电子断路器。如果报警仍然出现，说明短路线路在未拔出的线中。继续此过程，直至找到造成短路的具体线路。

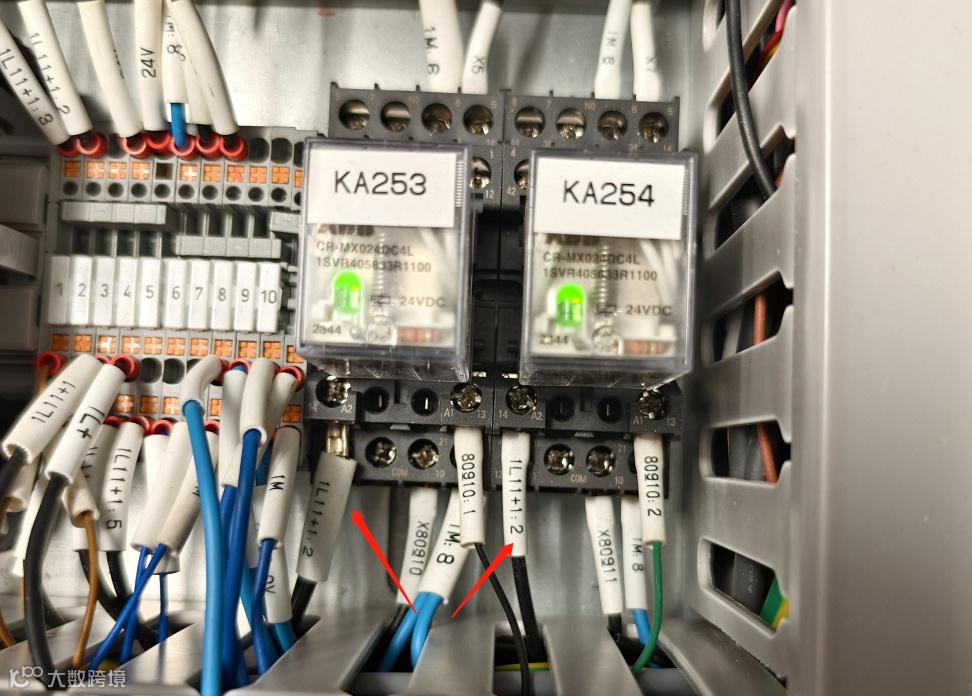

5. 确认并解决问题：一旦确定是1L11+1:2线路短路，继续向后排查。检查连接的KA253/254继电器，通过拔掉电源线逐一测试，确定故障继电器。更换故障继电器后，机台应恢复正常。

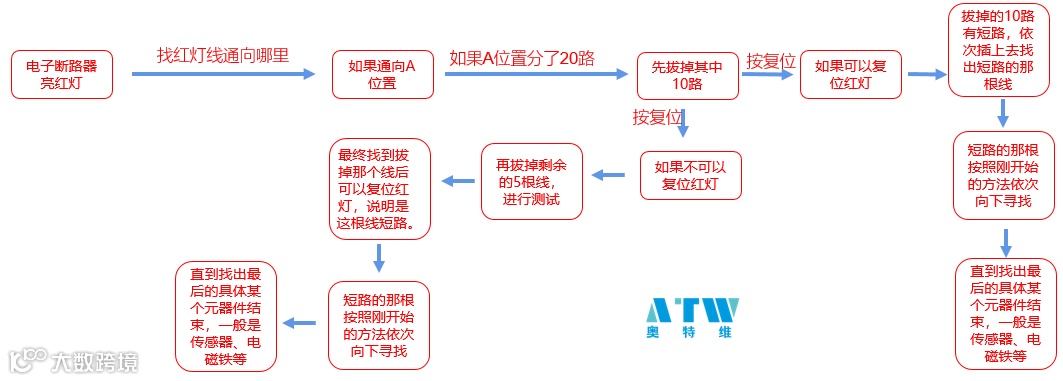

对于更广泛的故障排查我们可以采取排除法来解决问题，假设24V电子断路器分出20路。
1. 初步检查：先断开10路线路，然后尝试复位电子断路器。
2. 重复尝试：根据复位结果，判断短路是在已断开的线路中，还是在剩余的线路中。
3. 逐步排查：继续逐步减少待检测线路，直至找到确切的故障线路。
注：在进行这些操作时，务必采取安全措施，穿戴适当的防护装备，使用绝缘工具，并确保遵循所有安全规程。
