【施工技术】地下车库如何装配式施工？工艺示例！

 1  基础底板施工

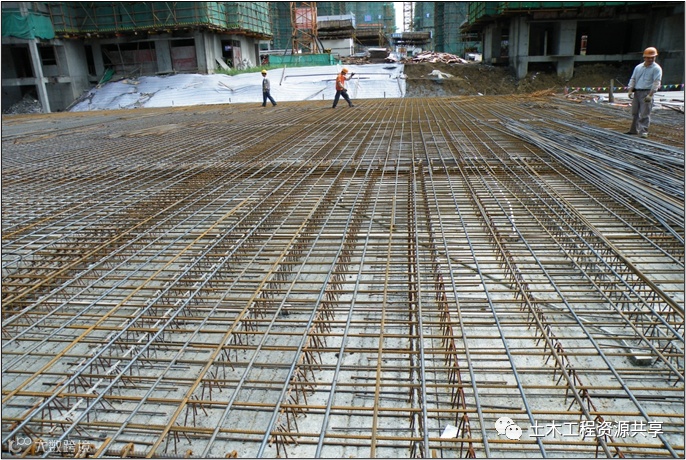

基础底板施工与传统施工方法一致，只是对预留的墙体竖向插筋的尺寸及位置要求较严格。

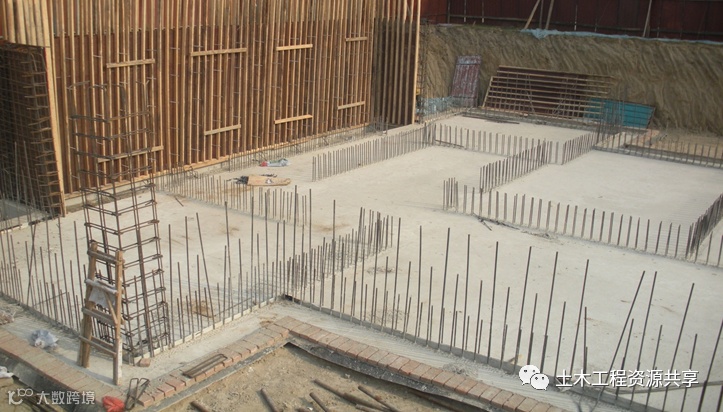

 2  预留插筋检查、调整

基础底板施工完毕，墙板吊装前应对基础预留的墙体竖向钢筋进行检查和调整。

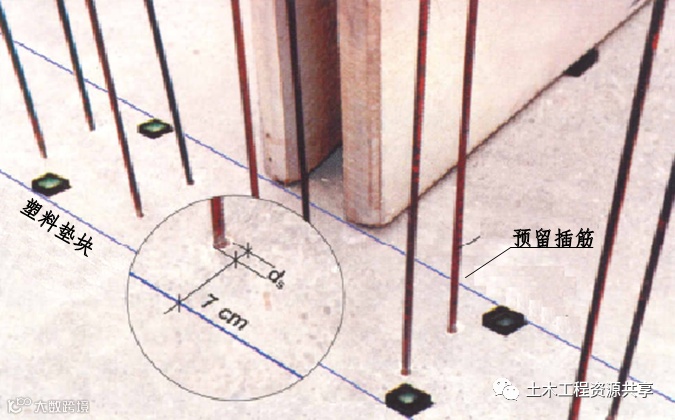

 3  标高控制垫块放置

墙板吊装前要对底板基础面进行测量，并在每块墙板下脚放置水平标高控制垫块。

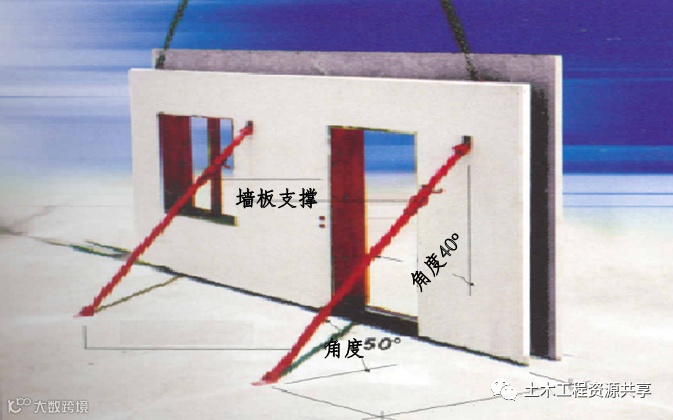

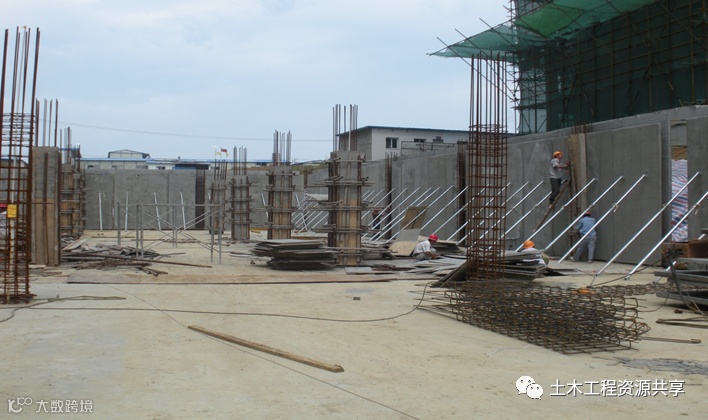

 4  叠合墙板吊装

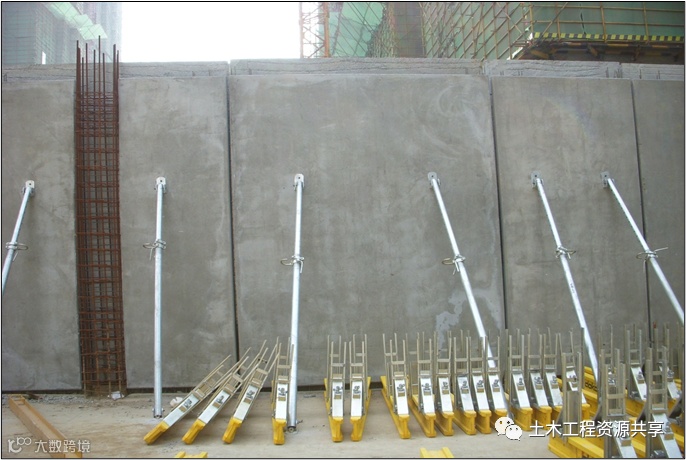

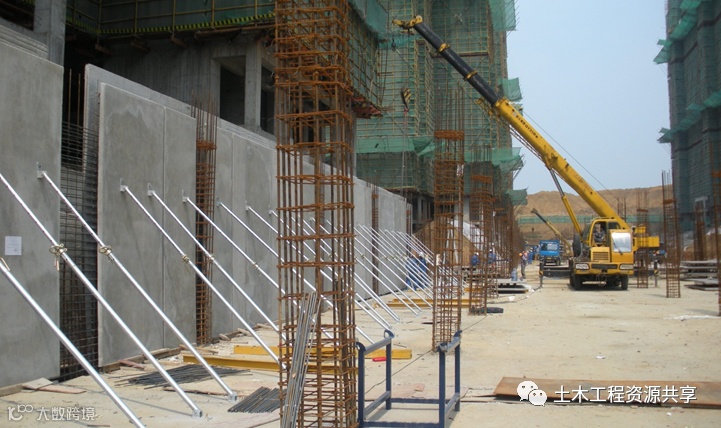

叠合墙板应按要求进行吊装，每块墙板用两根斜支撑固定和调整。

叠合墙板吊装应按事先制定好的方案分段进行，尽量减少挪动吊车及工具。

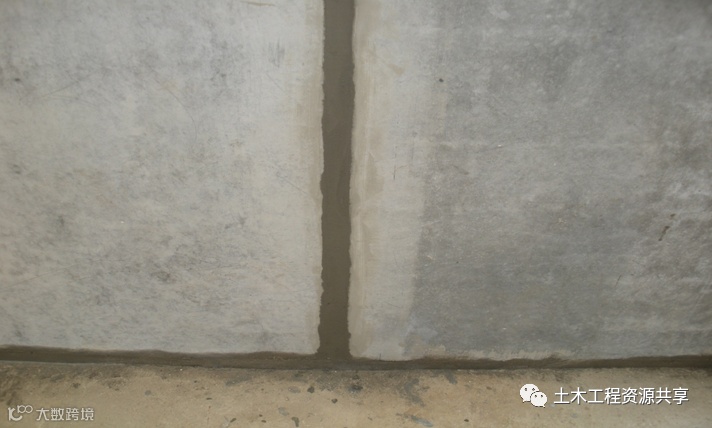

 5  预制墙板底部及拼缝处理

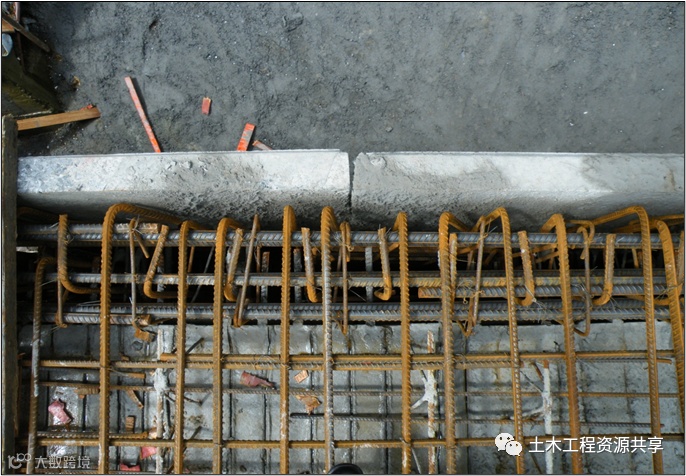

墙板吊装完毕后，工人即可进行拼缝处理工作，一般可用嵌缝砂浆和木条两种方式。

 6  现浇框架柱施工

叠合墙板安装完成后，即可进行现浇框架柱施工，包括钢筋绑扎、支模、混凝土浇筑、拆模等。

 7  现浇框架梁施工

框架柱施工完毕后，开始进行现浇框架梁施工，包括支底模、绑钢筋、梁侧模加固等工作。

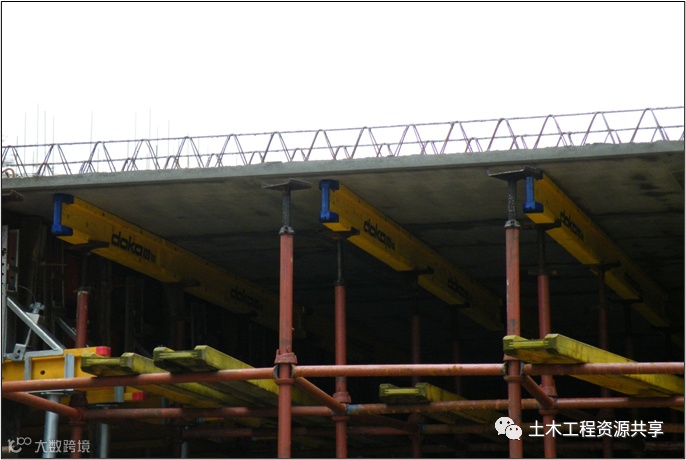

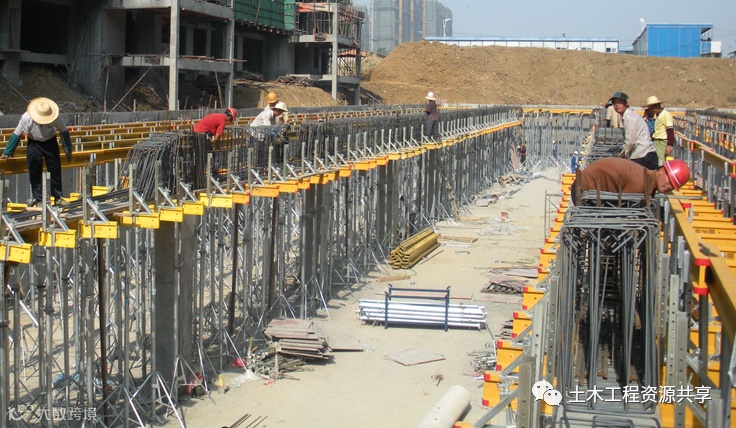

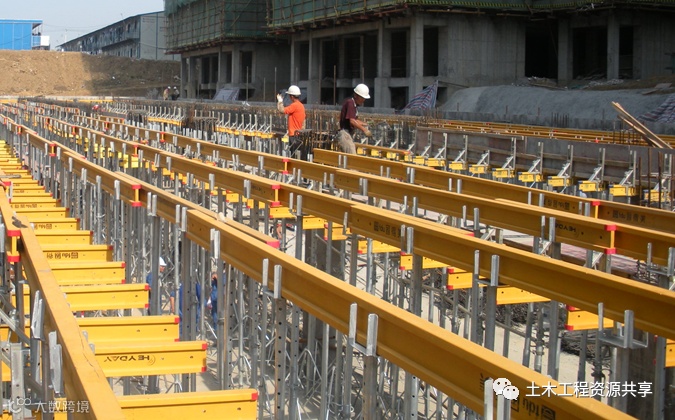

 8  楼板支撑安装

楼板支撑安装应按设计图纸要求进行布置，与框架梁施工穿插进行，尽可能减少施工工期。

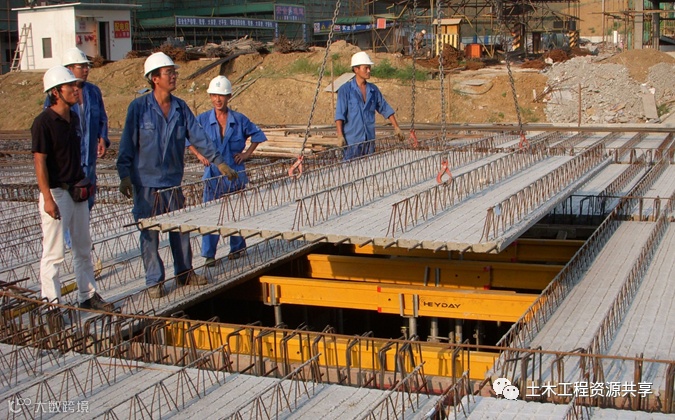

 9  叠合楼板吊装

叠合楼板吊装，应按照设计图纸中的安装布置图进行，布置图上有详细楼板编号、尺寸及位置。

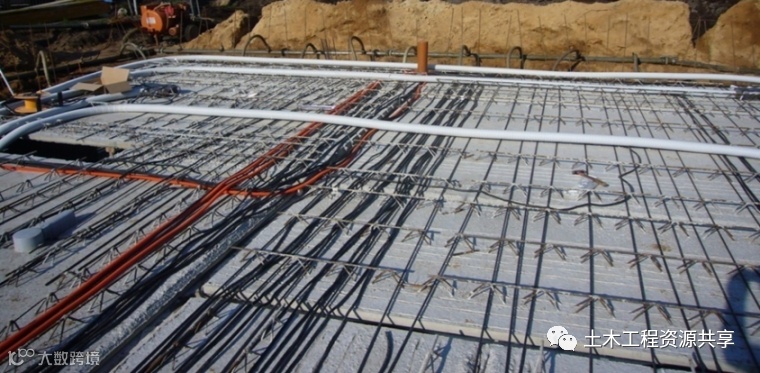

 10  水电管线连接

叠合楼板上的水电线盒及管道会在生产阶段提前预留，安装完毕后现场只需将其管线连接即可。

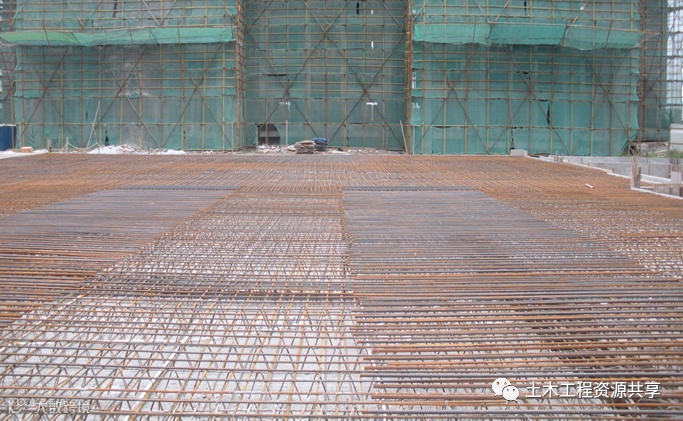

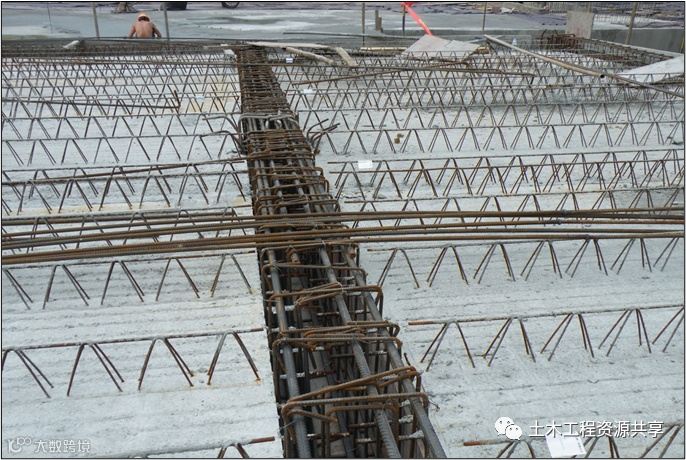

 11  楼板上层钢筋安装

楼板上层钢筋应置于格构梁上弦钢筋上，与格构梁绑扎固定，以防止偏移和混凝土浇筑时上浮。

 12  检查验收

混凝土浇筑前，应按相关规范对叠合板安装及现场钢筋绑扎等项目进行检查验收。

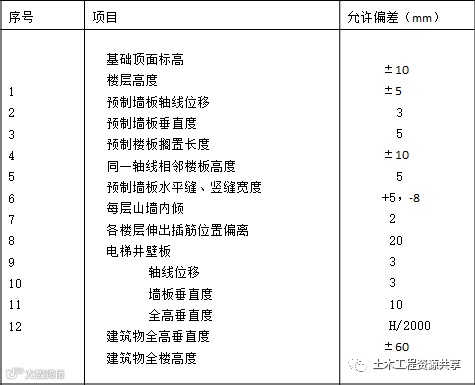

预制叠合墙板及楼板的安装允许偏差

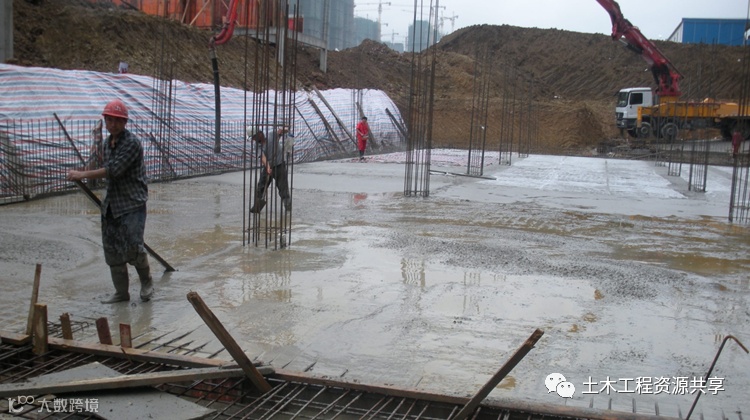

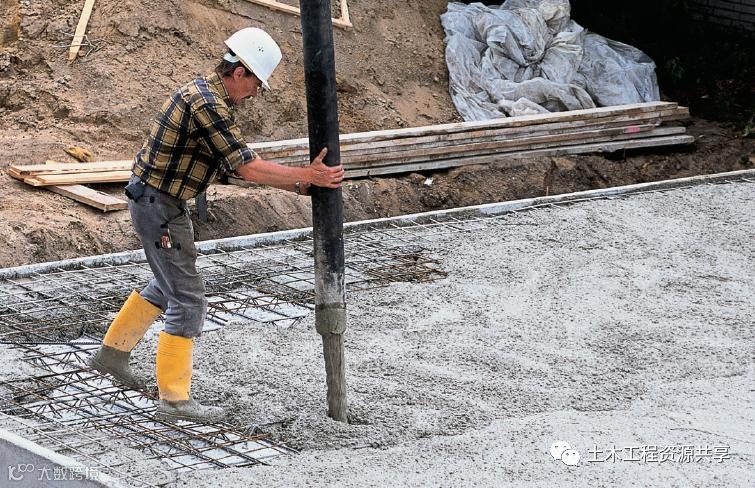

 13  混凝土浇筑

混凝土浇筑应从墙板开始，分层浇筑，每层浇筑高度不大于80cm，间隔时间一般不小于1小时。

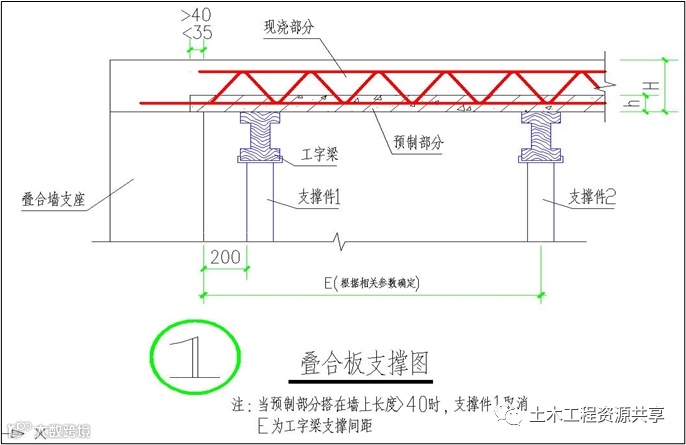

 1  叠合楼板支撑节点图

设计节点图

安装节点图

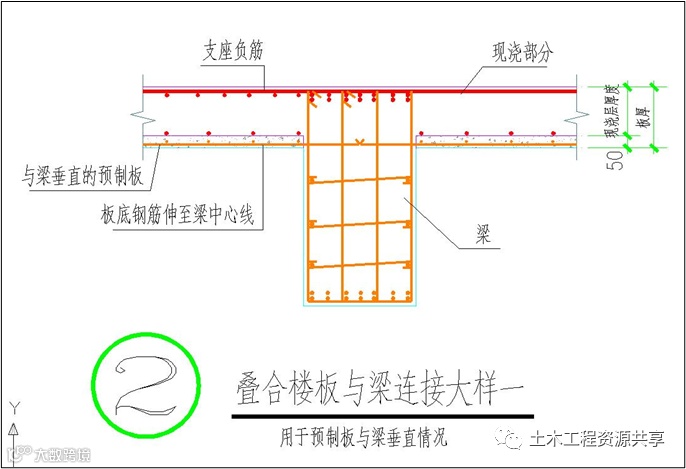

 2  叠合楼板与梁连接节点图

设计节点图

安装节点图

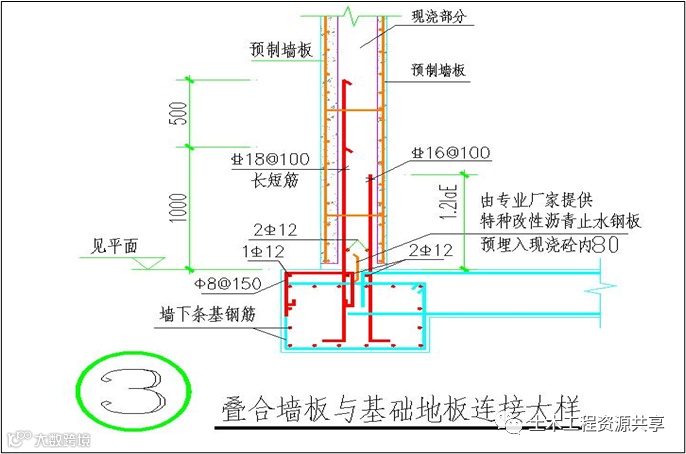

 3  叠合墙板与底板连接节点图

设计节点图

安装节点图

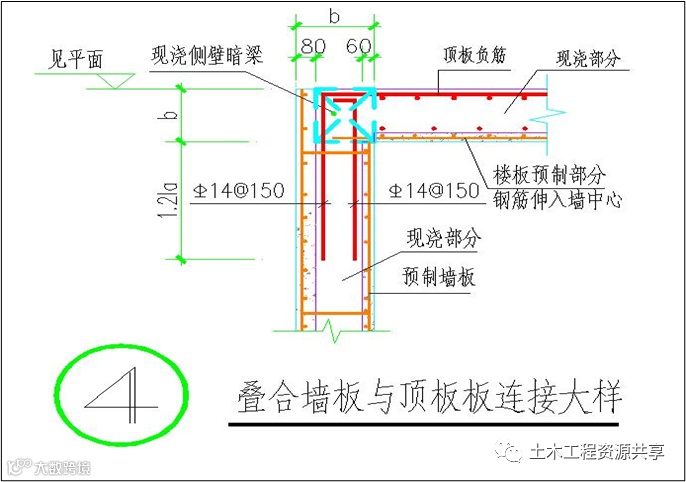

 4  叠合墙板与顶板连接节点图

设计节点图

安装节点图

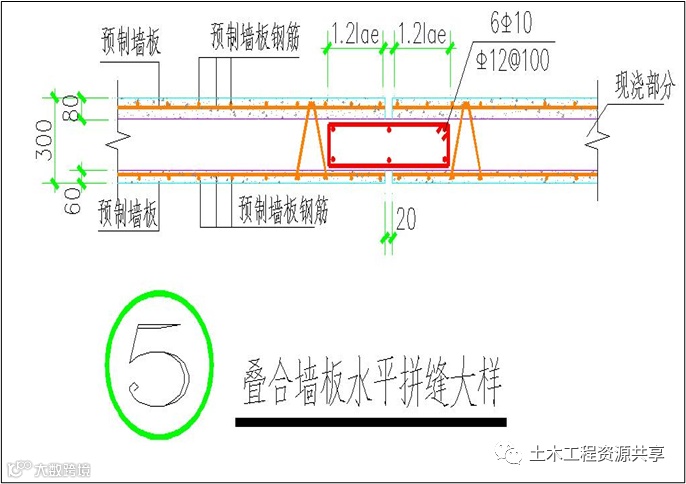

 5  叠合墙板水平拼缝节点图

设计节点图

安装节点图

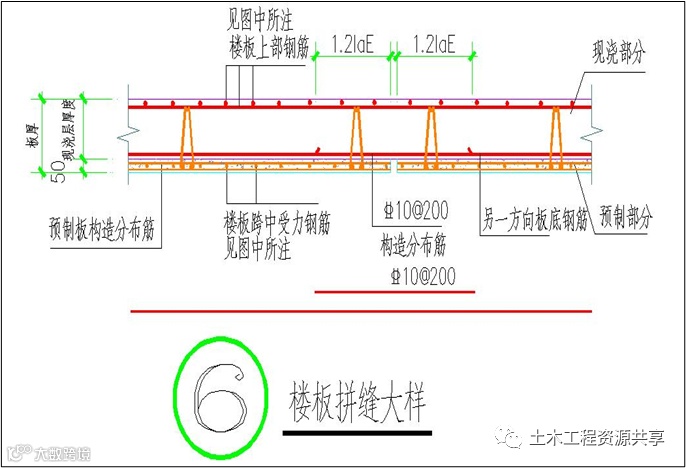

 6  叠合楼板拼缝节点图

设计节点图

安装节点图
