正文
干净整洁的工地：刚到工地会议室，看到主人为参观者准备的安全帽，帽子是崭新的，内部还配置了一次性的卫生护圈，很是卫生和贴心啊! 不像国内建筑工地常看到的那种黑糊糊、汗腻腻、沾满灰尘的安全帽。主人还为参观者准备了手套和一次性袜套。

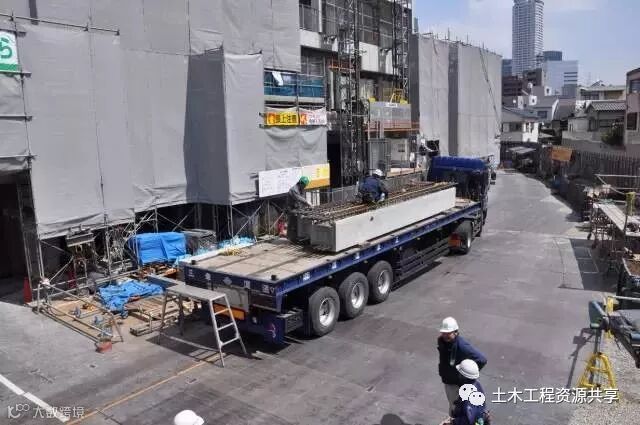

▲ 运至工地内的预制构件

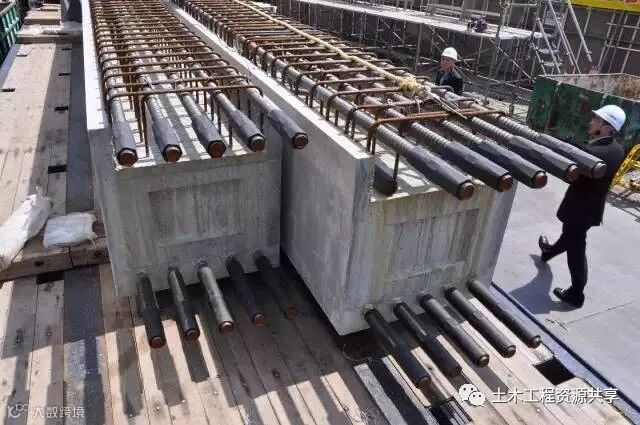

▲ 梁的上排钢筋随预制构件在工厂绑扎好，在现场楼板安装完成后会有一层楼板钢筋锚入后浇砼板。

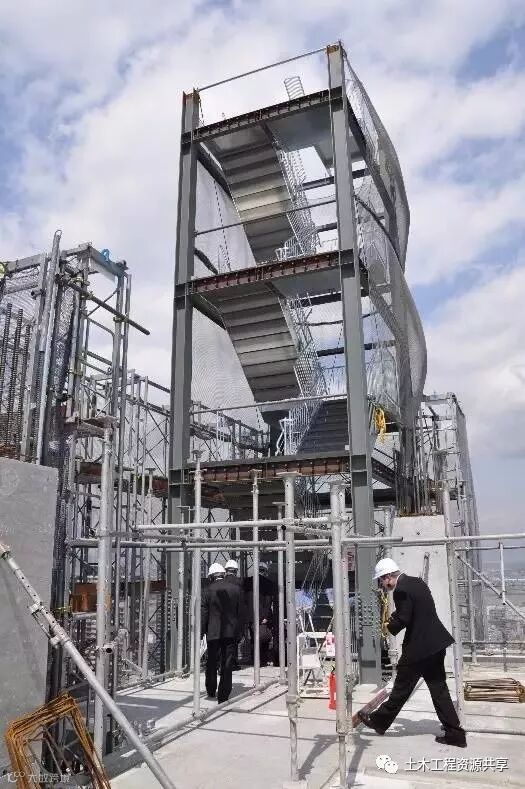

▲ 正式的楼梯是装配式钢结构的，施工安装比楼层结构快两层，以便于施工人员上下通行，既节省了临时通道费用，又很安全。
▲ 预制柱安装，现场安装支撑的预埋件提前已在工厂留置好。

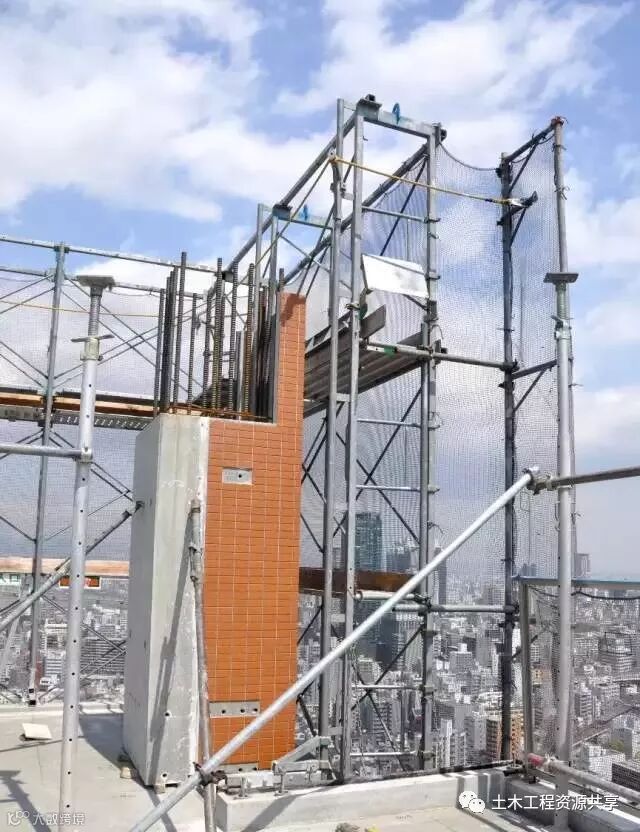

▲外墙面砖已随预制构件在工厂完成，与中国通常外墙外保温的习惯做法不同，外墙面砖是直接粘贴在预制砼构件上。

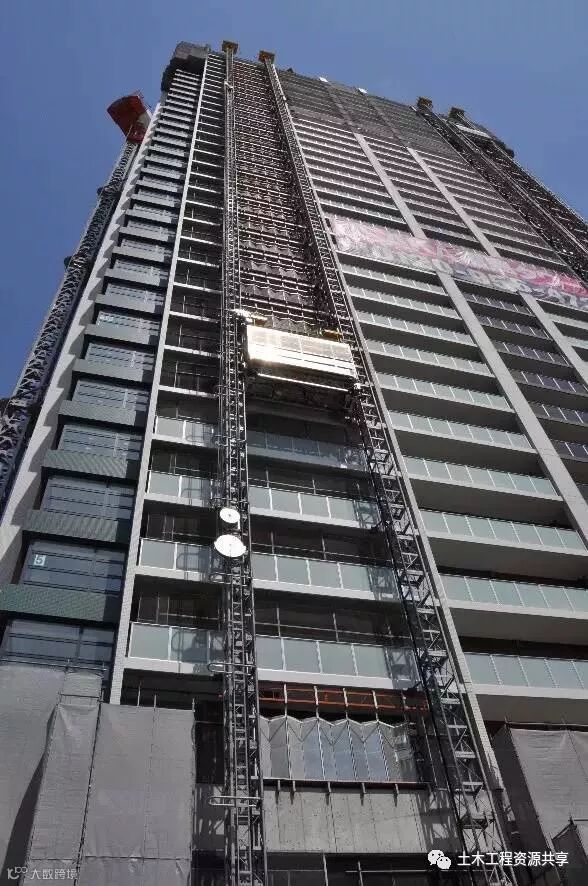

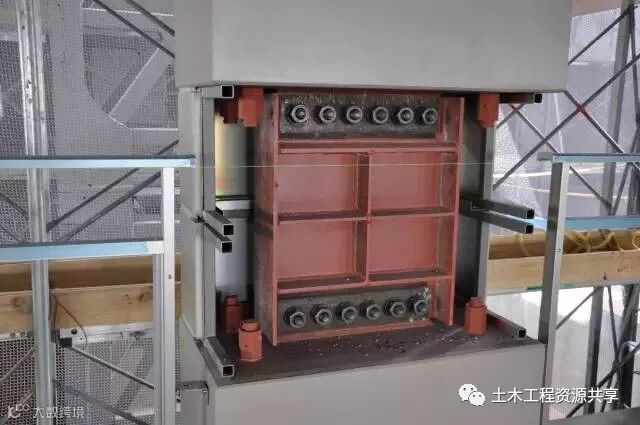

▲ 日本是个多地震的国家，抗震技术非常先进，本工程是一座50层的装配式超高层住宅，这是柱抗震节点，神奇不?

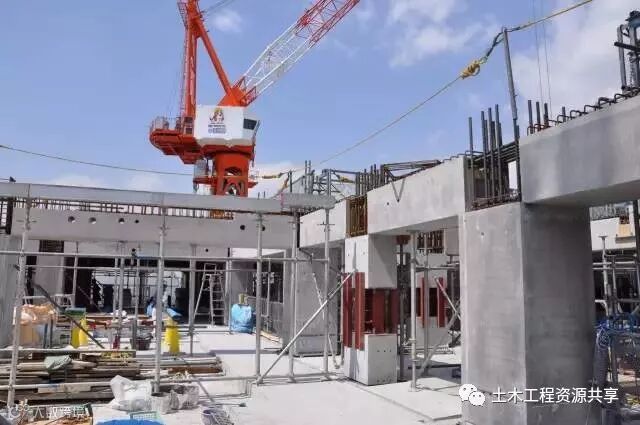

▲ 预制梁柱构件的节点采取现场后浇混凝土

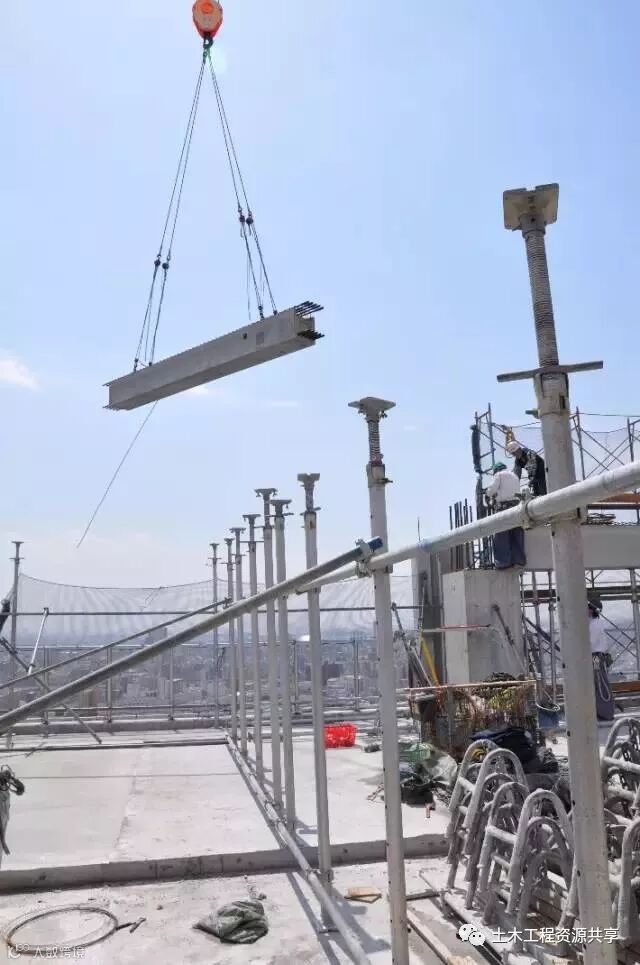

▲ 我们乘施工电梯刚走到楼上，正好看到刚才地面汽车上的那根预制梁已经吊装上来了，工效真快呀！

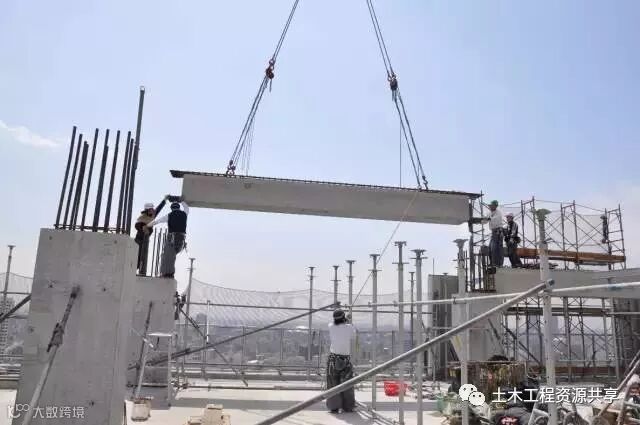

▲ 一组由五名工人协作安装预制梁
▲ 用于机电穿线的洞口是在工厂预制时在梁上预留好的

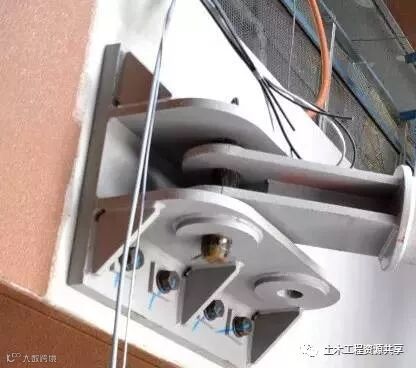

▲ 连塔吊连接的预埋件也都是在预制厂预埋的，看，每个埋件8个螺丝孔丝毫不差。笔者还看到，每个螺栓与螺帽都用彩笔画上了斜线，大家能想到是为什么吗？

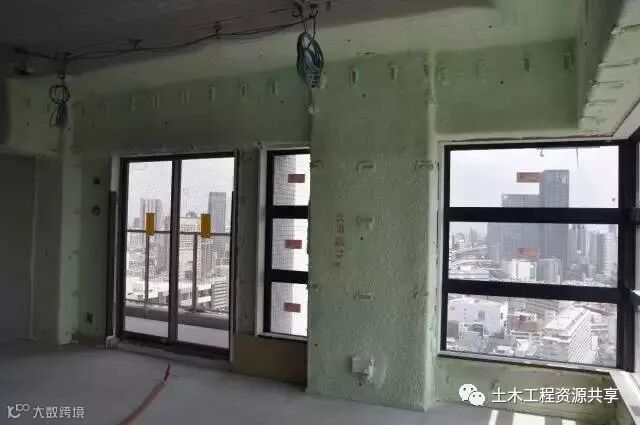

▲ 保温做在室内，是喷涂的发泡胶，这比我国北方常用的外墙粘贴保温板的做法容易施工多了，不用担心外墙保温脱落，并且使用几十年后也很容易更新。

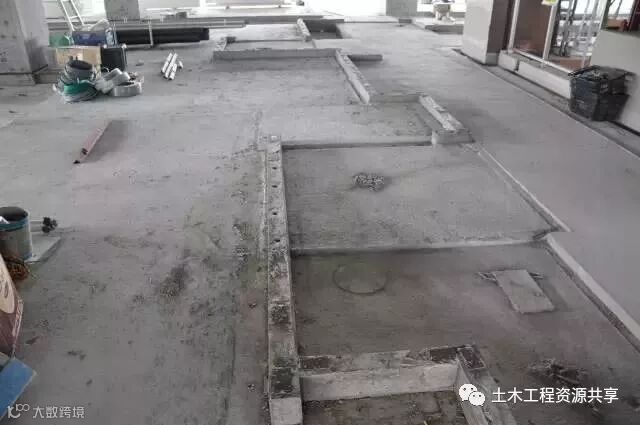

▲ 走廊墙体砼反坎，预埋了安装孔洞和连接铁件

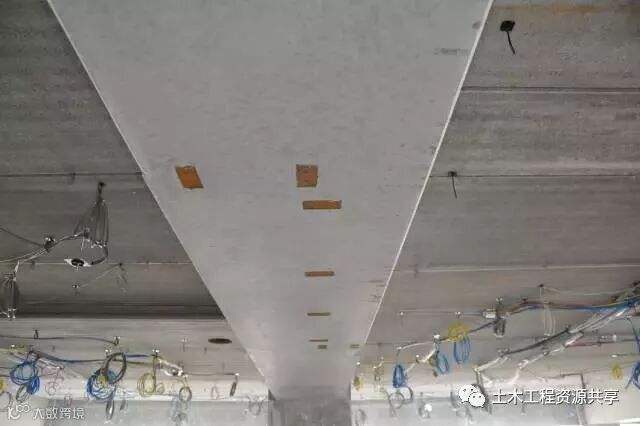

▲ 梁下为墙体需要的预埋件在工厂埋好，看来施工深化设计得做多仔细认真啊！

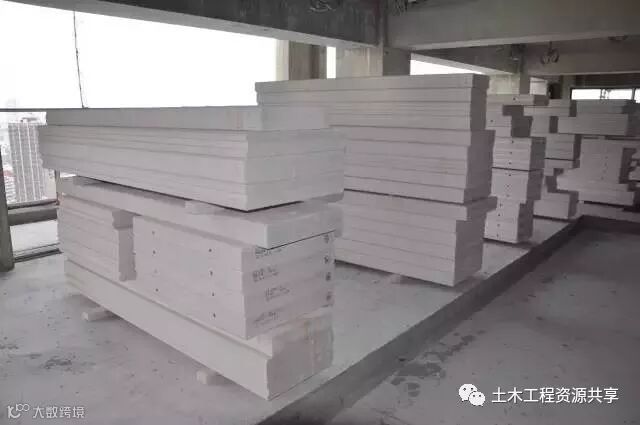

▲ 运输到楼层准备安装的墙板
▲ 安装好的阳台墙板

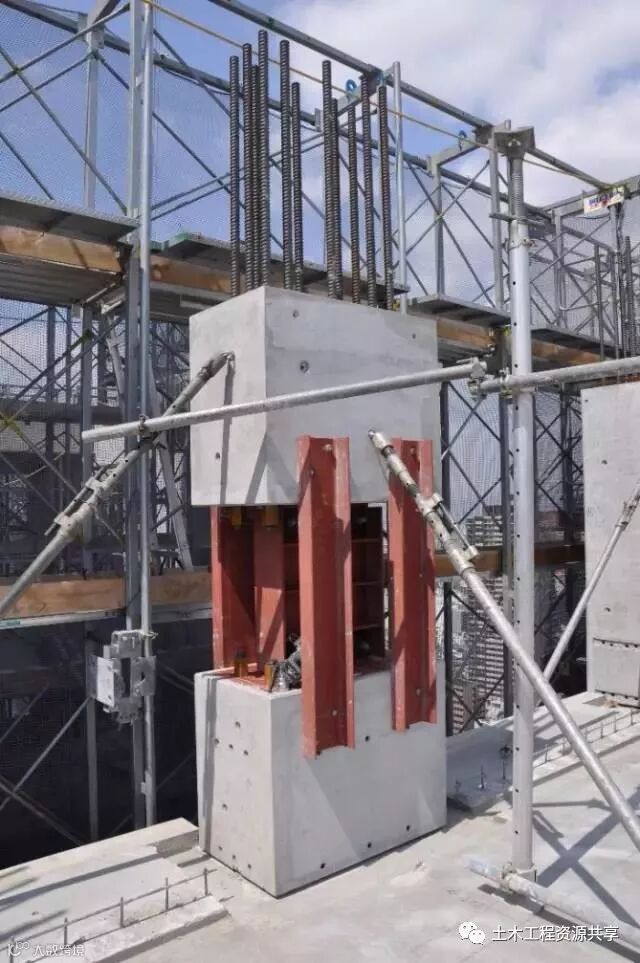

▲ 安装好的抗震柱的节点

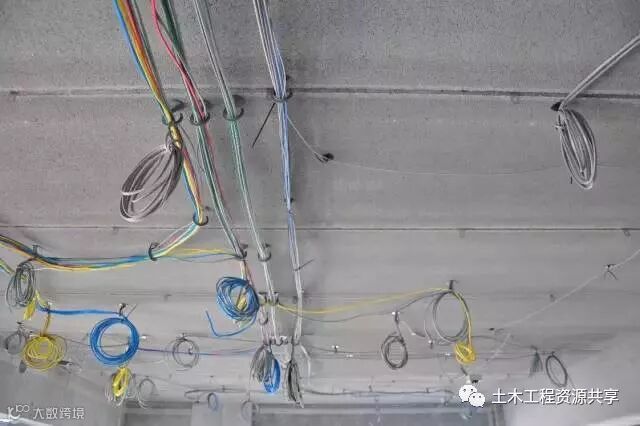

▲ 挂机电管线的挂钩是直接粘在预制楼板上，不用套管或桥架，五颜六色的线区别不同的功能
▲ 卫生间也是工业化整体成品，内部的墙、地砖及卫浴装修都已在工厂做好

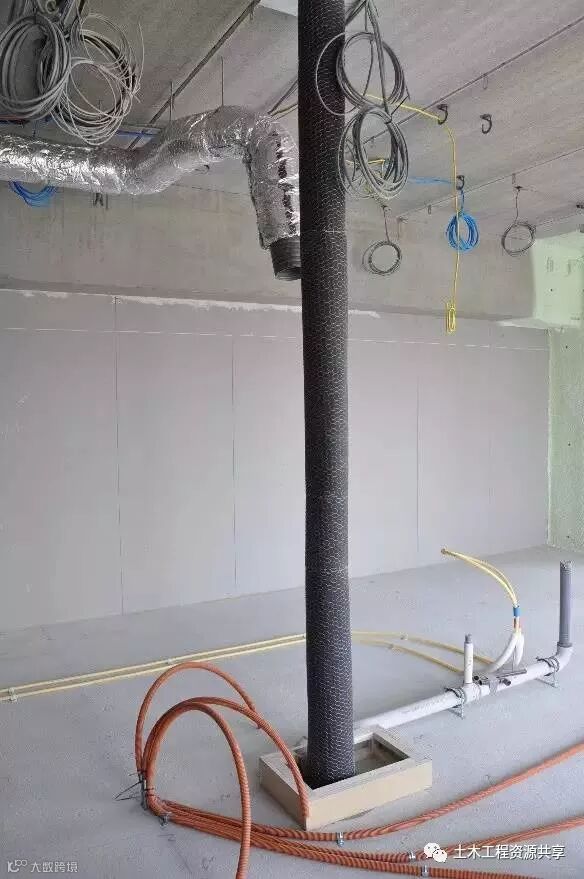

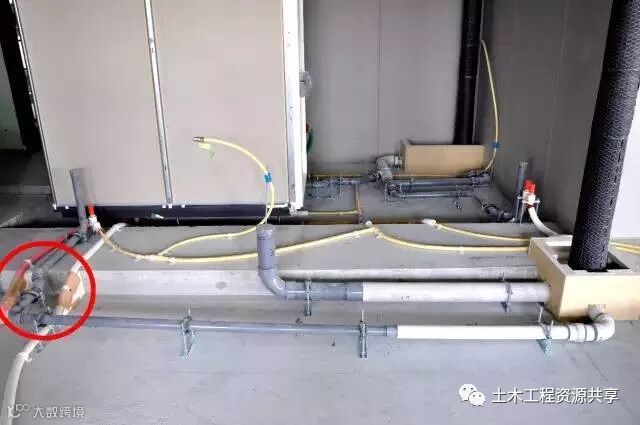

▲ 排水立管外包隔音棉
