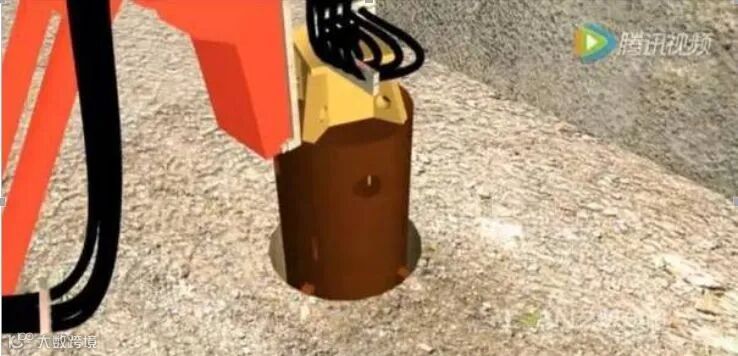

第一步在桩定位处成孔。该图为旋挖成孔！

由于有地下水，所以孔内会有很多泥浆，旋挖过程也需要泥浆护壁！

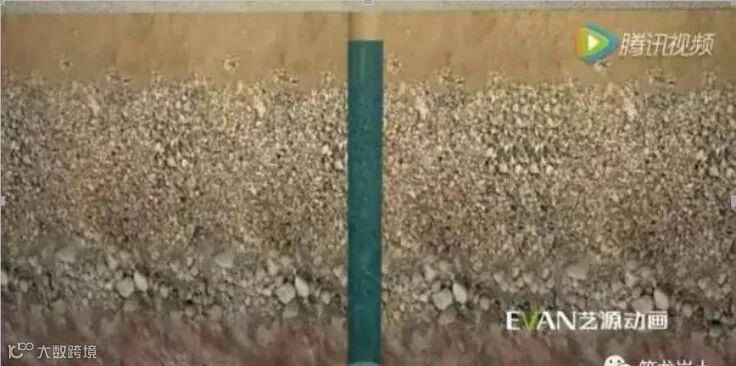

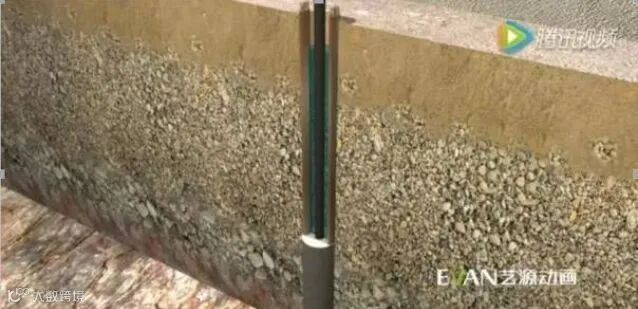

▲成孔后竖向是这样的效果！

2

第二步：加钢筋笼，灌注。

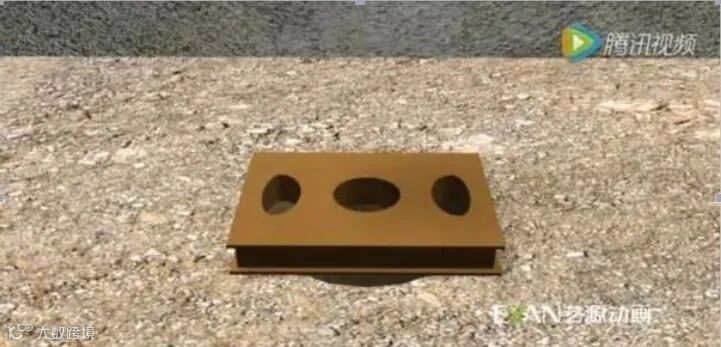

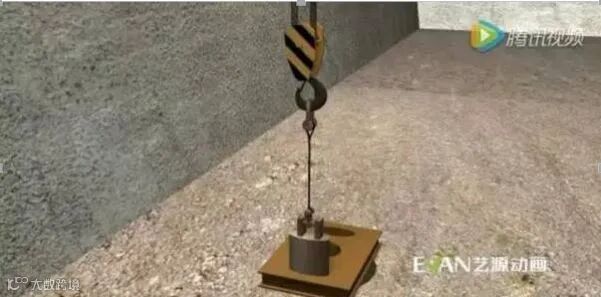

首先在孔上放置垫板。

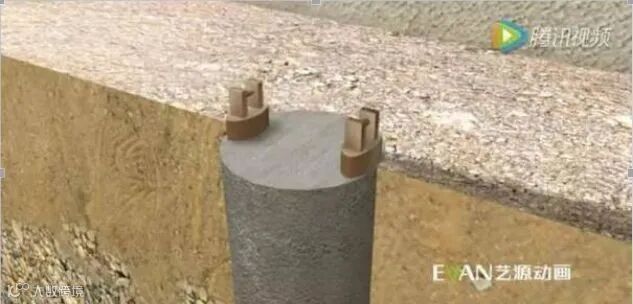

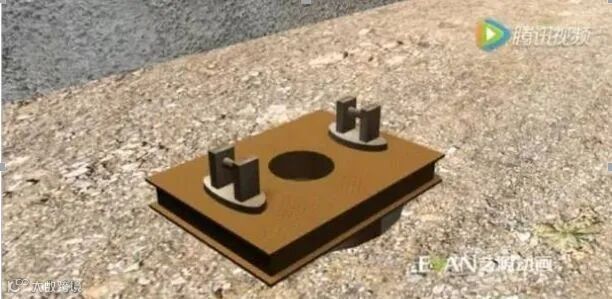

然后在垫板两边的孔内插入钢塞，这是为了让两个相临的桩能后接合，从而达到止水目的。

然后灌注混凝土，第一根桩不需要放钢筋笼!因为钢筋笼是隔一个桩放一个钢筋笼！放置保护层不够，而且从受力角度也不要那么多钢筋笼！

灌注好将导管抽出！

等混凝土达到初凝，将钢塞抽出！形成如下效果！

3

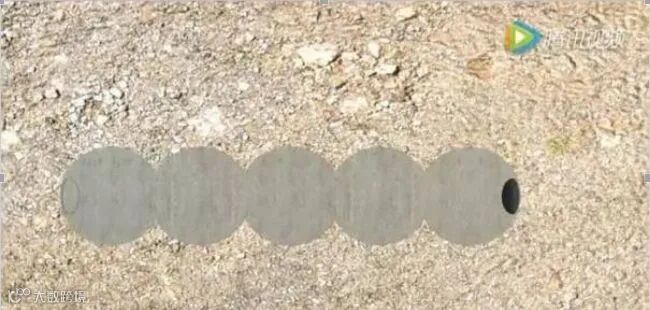

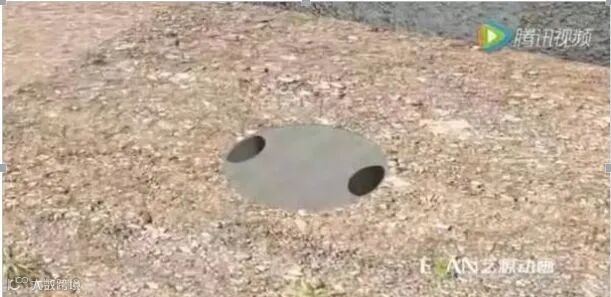

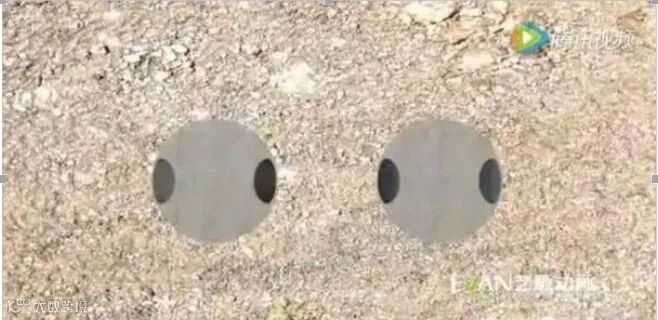

第三步：照着这个程序在隔一个桩径距离的位置成一个，如下图效果！

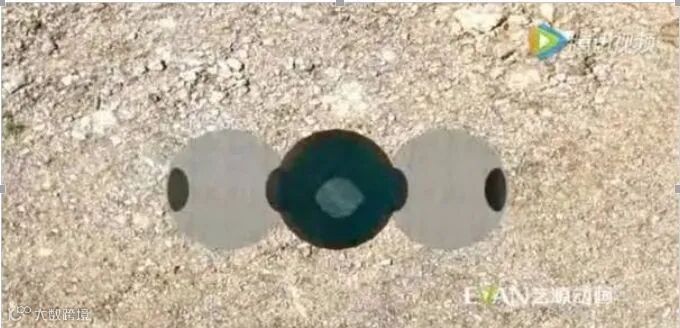

随后在中间再成孔，注意这根桩是需要钢筋笼的！

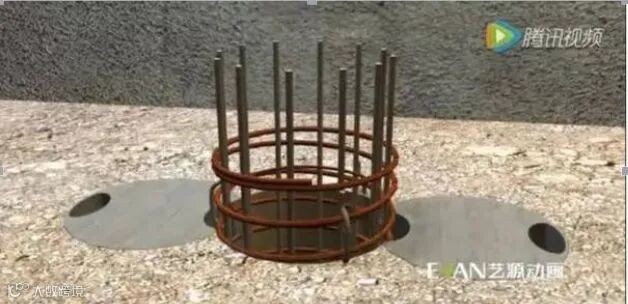

下钢筋笼。

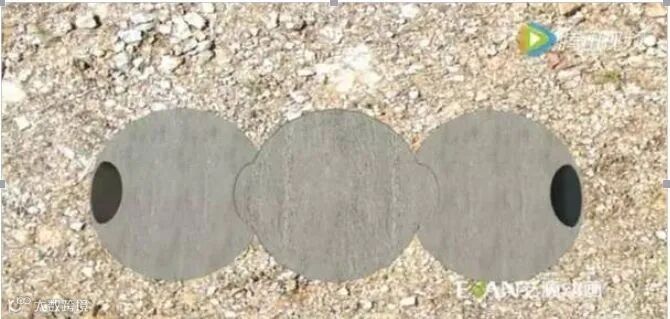

灌注后效果。看由于之前加了钢塞，使得中间桩和两边桩紧紧结合成了整体，这就达到了止水目的！

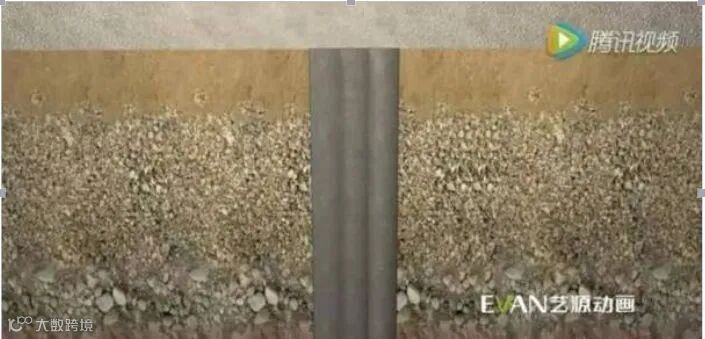

这三根桩成为了一个单元！竖向效果如下图！

4

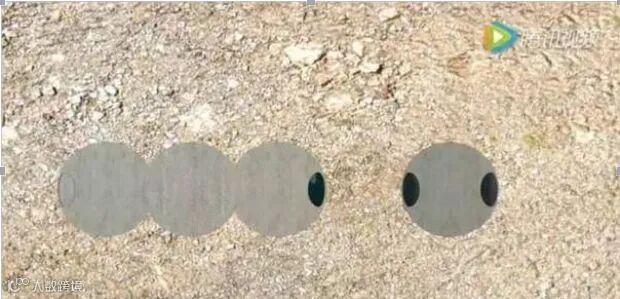

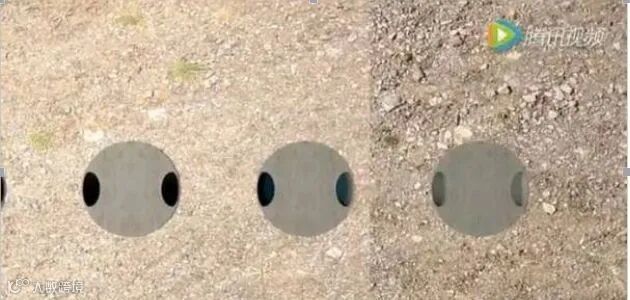

第四步：按照相同程序，隔一个成一根桩！

然后在中间成孔，放钢筋笼，灌注，效果如下！

以此类推！

在整个基坑需要支护加止水帷幕的边缘全部成桩！

5

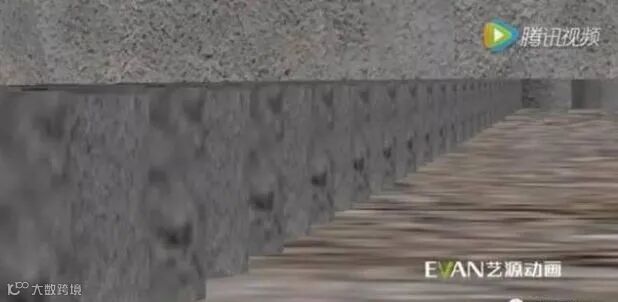

第五步：开挖，露出桩头。

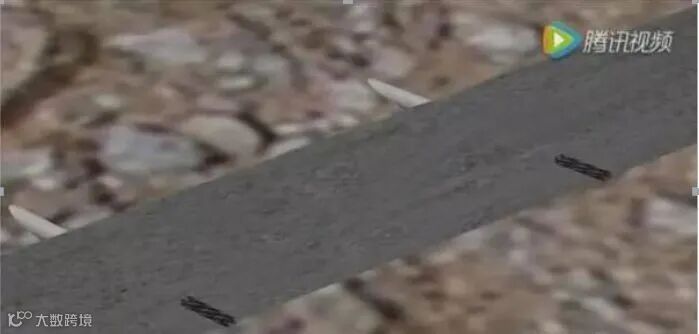

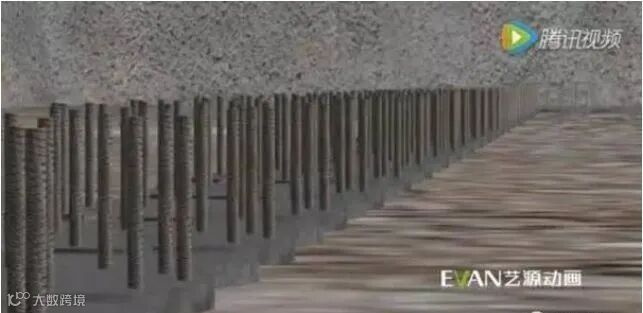

将桩头已经凝固的混凝土凿掉！露出钢筋！

6

第六步：打锚索

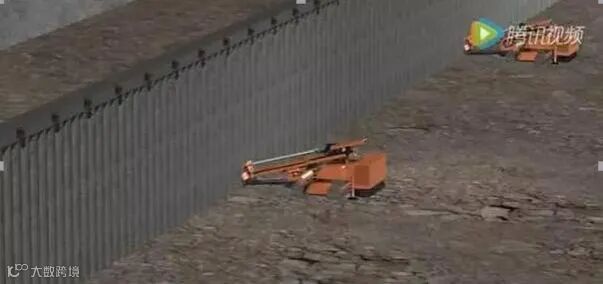

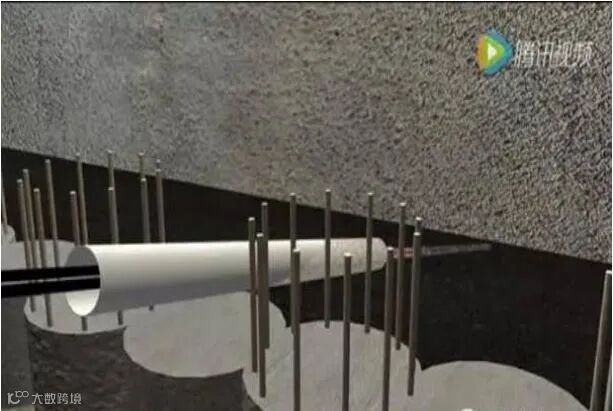

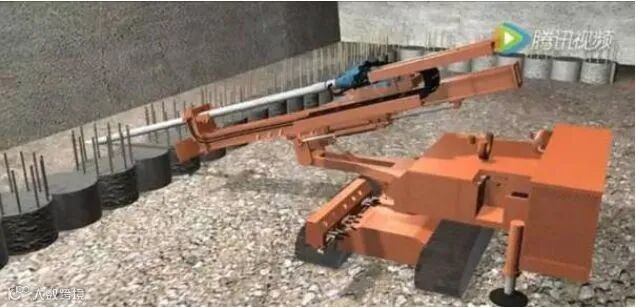

首先在桩后面土体钻孔，钻到桩后边土体下面的岩体，一般是微风化岩！

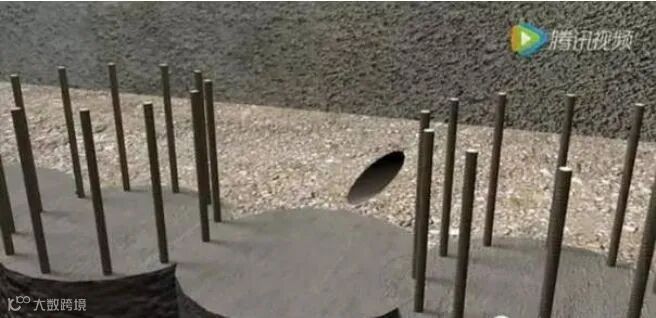

成孔效果如下图。

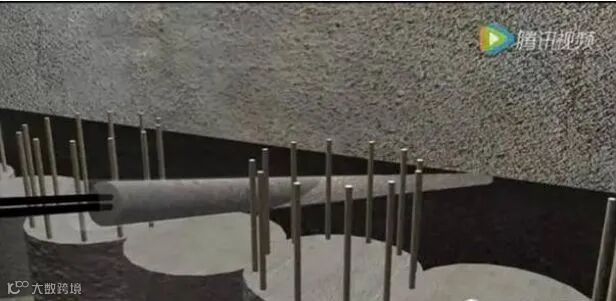

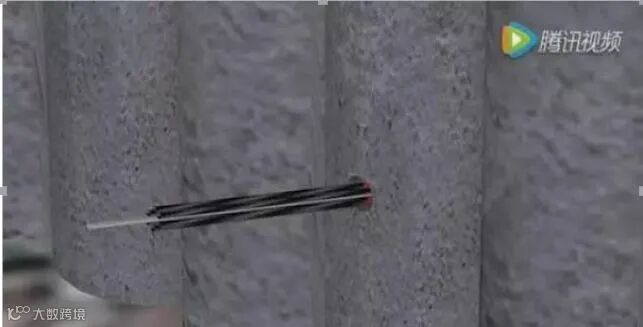

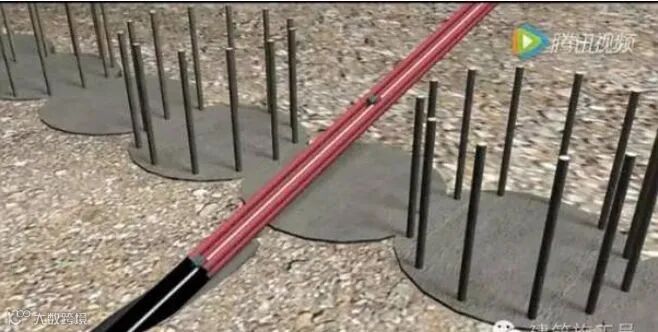

将锚索放进去。

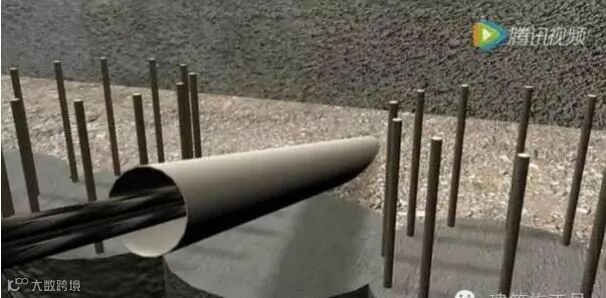

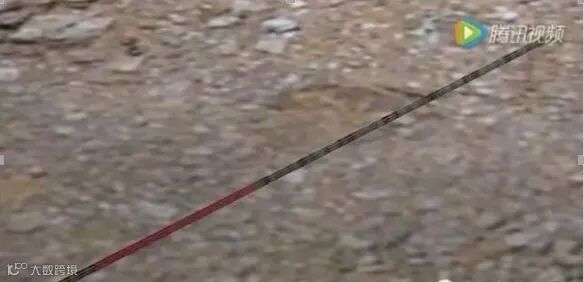

外面记得套一个塑料PC管，使得隔离开混凝土和周围土体，打到岩体部分不需要这样的PC管！

灌注混凝土！

7

第七步：制作冠梁！

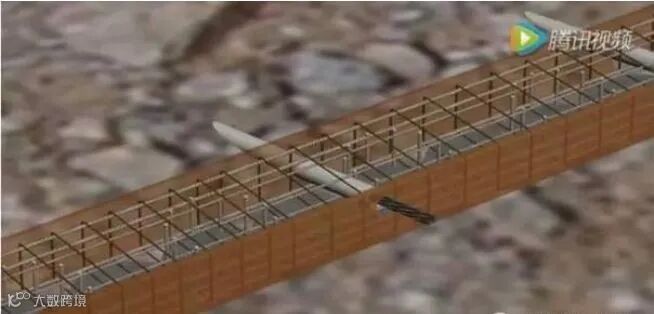

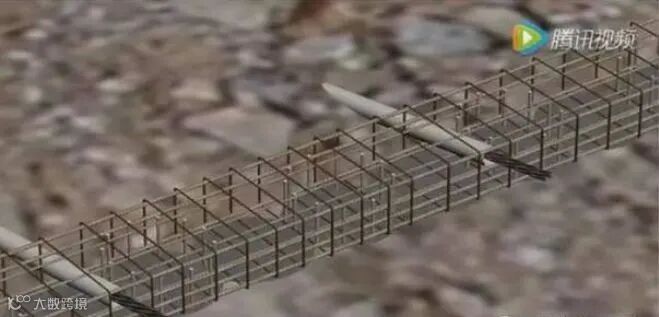

放腰梁钢筋笼，支模！

达到强度后，拆模，冠梁制作完成！将支护桩连接起来，形成一个整体共同受力！

8

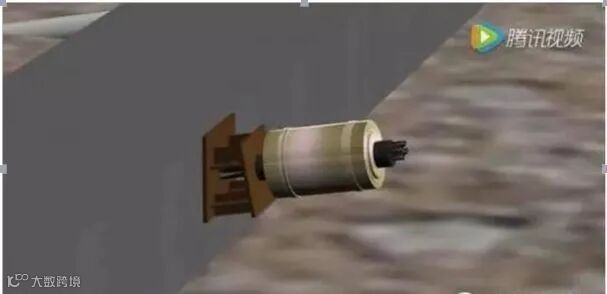

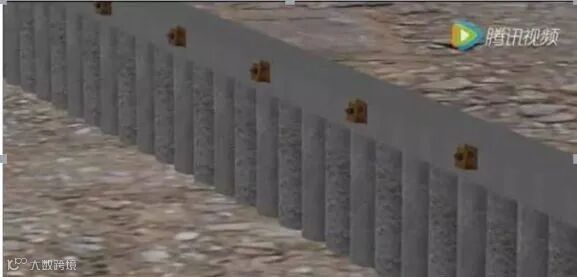

第八步：加垫板，加锚头！

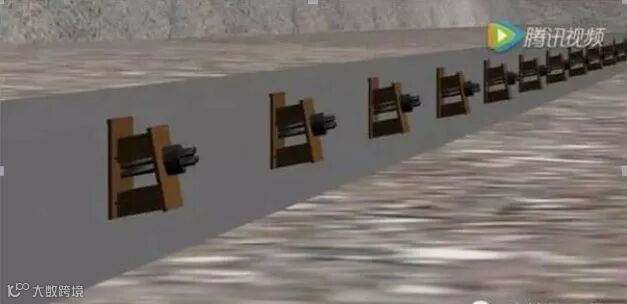

待锚索混凝土达到强度后，张拉！使得锚索拉紧！这样支护桩被锚索紧紧拉住了，不怕侧翻（整体失稳）了！

以此类推，全部这么干！

9

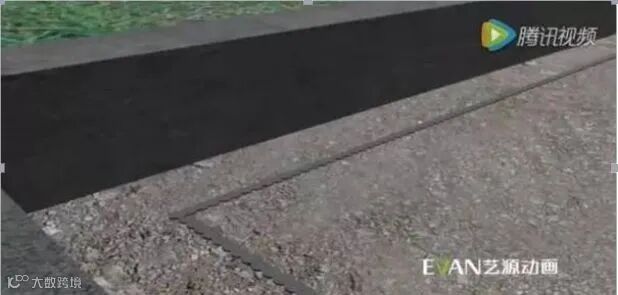

第九步：开挖基坑到需要制作腰梁的位置！

10

第十步：制作腰梁。

11

第十一步：同冠梁一样，下锚索！

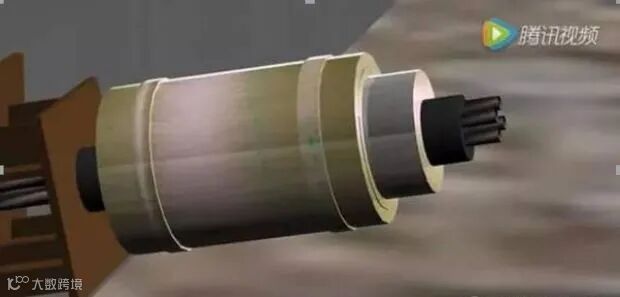

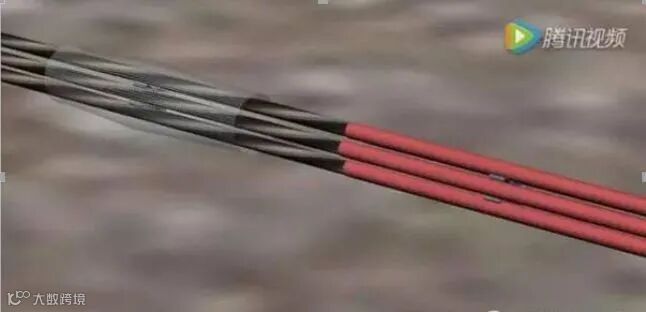

锚索由四根钢丝绳中间加一个定位塑料件组成的！

将锚索放进去，然后灌注。

加垫板。

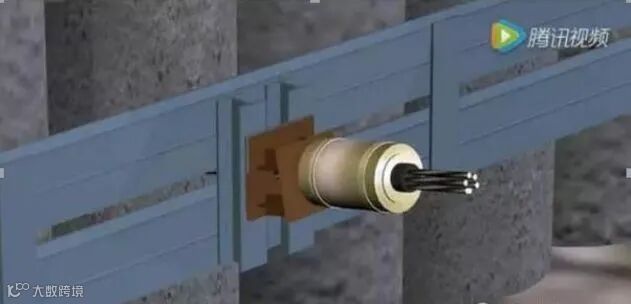

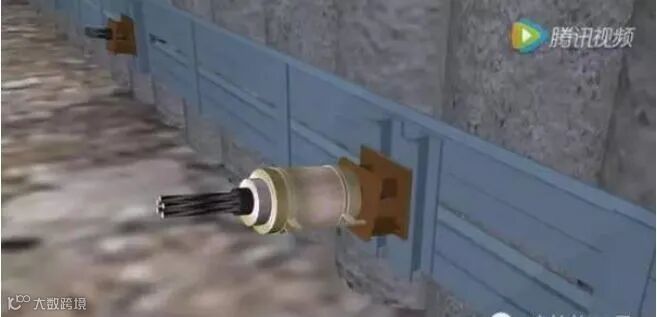

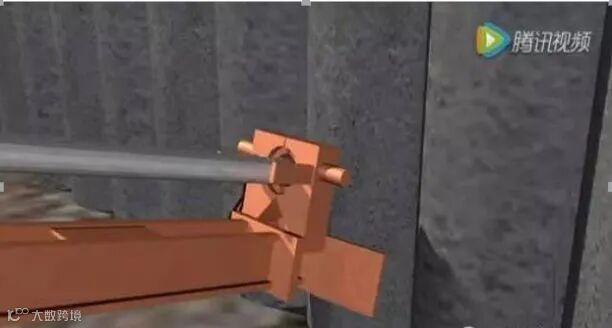

加锚头！

张拉！拉紧！腰梁也可以用钢板也可以用混凝土，本例使用了钢板！

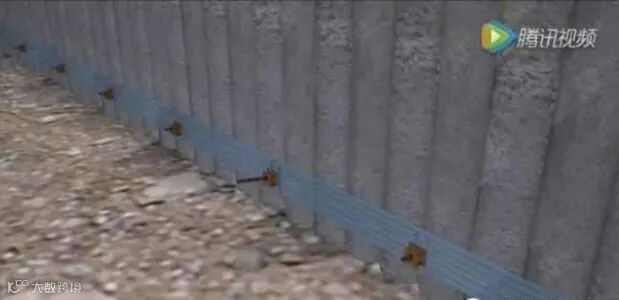

腰梁制作完成。

12

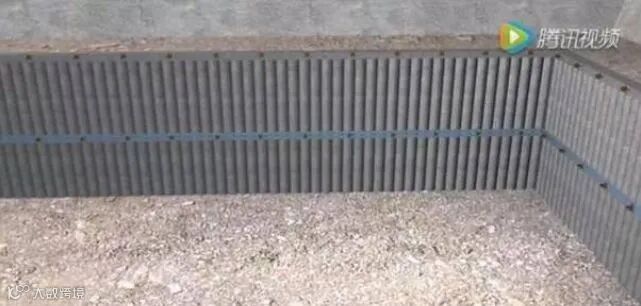

第十二步：开挖至基坑底！
