第一章：结构设计总则
第一节
结构设计一般原则
1．必须严格执行规范中的强制性条文，不得有任何违反。
2．结构形式一般采用钢筋砼结构。
3．结构方案应合理，应兼顾安全与成本，即在保证结构安全的前提下坚持成本最优原则。
4．构件尺寸及配筋若不是计算和概念设计需要，应取规范中较低值。
第二节
各业态荷载取值要求除严格执行《建筑结构荷载规范》外:
1. 商业步行街中独立商铺楼面使用荷载取4.0KN/平方米。
2. 会所中健身房、舞厅使用荷载取4.0KN/平方米，其余取2.0KN/平方米。
3. 独立地下车库顶板荷载应根据景观布置图或文字说明分块计算，并满足《种植屋面工程技术规程》取值标准。顶板活载取值：绿地取1.5KN/平方米；小型广场取4.0KN/平方米；机动车道一般兼做消防车道，可按《建筑结构荷载规范》相关条文取用。
4. 公共建筑的种植屋面填土厚度为500mm，活载取值：绿地取1.5KN/平方米，观光处取3.0 KN/平方米；住宅的入户花园及露台有填土要求时，填土厚度为200mm，活载取2.0KN/平方米。
第三节
梁、柱断面及配筋率取值范围
1. 主梁断面高度一般取跨度的1/10~1/14,合理的计算配筋率一般在0.8%~1.6%之间。
2. 次梁断面高度一般取跨度的1/14~1/18,合理的计算配筋率一般在0.4%~1.4%之间。

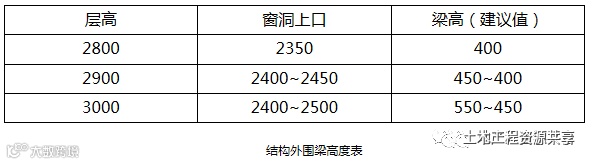

3. 除砖混结构外，结构外围梁的高度还应满足建筑要求，一般梁底至洞顶小于150时梁高做到窗顶。
4. 大跨度（大于10米）和大悬挑（大于2.5米）的梁应专门验算绕度和裂缝。
5. 梁配筋的归并系数取0.15，并严格按计算结果配置，不应随意放大。
6. 当梁腹板高度小于450时，不配置构造腰筋。（如计算结果需要配置抗扭腰筋则属例外）
7. 悬挑梁箍筋全长加密。
8. 主次梁相交处以加密箍筋为优先，吊筋设置与否应根据计算结果文件中剪力包络图为依据，如不需要，不应随意设置，以减少施工麻烦。
9．管道穿梁应加套管，直径大于30的圆洞（30X30方洞）应配置洞口加强筋。
10. 屋面、露台板跨中一般不设反梁，若设反梁，应根据排水情况在反梁上预留过水洞，标出洞的位置、大小，并做疏水处理，保证洞口排水通畅。
11. 柱断面可根据层数、层高、轴压比等要求来确定，尽量使柱轴压比接近规范限值。
12. 沿竖向柱计算配筋变化大于15%时，应分层配置；同一层柱配筋归并系数取0.15，并严格按计算结果配置，不应随意放大。
13. 柱断面配筋中拉筋应钩住主箍筋并参与体积配箍率计算。
第二章：材料选用范围
第一节
墙体
1. 承重墙采用MU7.5~MU10粘土砖或承重多孔粘土砖，M5~M10水泥砂浆或水泥混合砂浆。
2. 填充墙外墙采用MU5非承重多孔粘土砖，M5水泥混合砂浆。
内墙采用加气混凝土砌块，M5水泥混合砂浆。
3. 厨房、卫生间填充墙底部200高为C20素混凝土或MU5非承重多孔粘土砖, M5水泥砂浆.
4. 地下室填充墙采用MU5水泥灰砂砖或MU5非承重多孔粘土砖，M5水泥混合砂浆。
5. 框架、框-剪、剪力墙、框中筒结构中女儿墙泛水高度以下为钢筋混凝土反梁或C20素混凝土,以上采用MU5非承重多孔粘土砖，M5水泥混合砂浆。
6. 加气混凝土砌体及材料要求
(1)干体积密度为≤7 KN/M3
(2)砌体密度（容重）8~9 KN/M3（一般取9KN/M3）
(3)内墙砌块强度MU5（A5.0），外墙砌块强度MU5（A5.0）；
(4)内墙100厚砌筑砂浆M5（H≤2.4 M），200厚砌筑砂浆M5（H≤4.4 M）；
(5)砌块墙体拉结：砌块墙体应与钢筋混凝土柱或剪力墙拉结。拉结方式可采用沿柱或剪力墙的高度方向每隔600mm后植热轧钢筋，直径Φ6。钢筋伸入砌体内的长度不应小于墙长的1/5且不小于700mm。后植钢筋的锚固为100mm。
第二节
砼
1. 基础：C25~C35
2. 主体：砖混为C20；其余不低于C25；多层、小高层的墙柱一般以C25~C30为主；高层的墙柱一般以C30~C35为主。
第三节
钢筋
1. 梁、板纵向钢筋首选HRB400（III）级钢。
2. 基础受力筋、墙柱纵向钢筋首选HRB400（III）级钢筋；当计算结果基本为构造要求时可采用II级钢筋。
3. 梁、柱箍筋根据计算结果选用I级钢筋或HRB400（III）级钢筋。
4. 结构做的装饰线条及构造钢筋采用I级钢筋，当钢筋直径大于12mm时可采用II级或III级钢筋。
5. 不得采用冷轧带肋钢筋。
第三章：各类建筑的具体要求
第一节
住宅
1. 计算模型及电算、手算资料提供PK.PM电子模型
楼屋面荷载取值计算；
楼梯梁、板配筋计算；
地下室外墙强度计算及变形验算；
基础计算。
2．技术要求
A. 梁：
所有房间天棚不应有梁；
客厅和餐厅相接无墙处不应有梁；
楼板跨度不大，配筋为构造配筋时，隔墙下可不设梁；
梁下无墙处净高不小于2.4米；
应避免梁偏向降板房间一边而使地面出台；
露台、阳台、卫生间等楼面做结构降板时，板中间的梁面应作降低处理，避免梁面凸出降板面；
B. 板：
厅、房、室内过道等结构面比建筑面低50；
公共楼梯间、电梯厅结构面与厅房结构面平；
厨房结构面比厅房结构面降30；
卫生间小降板为：结构面比厅房结构面降30；
卫生间大降板为：结构面比厅房结构面降300，若卫生层为同户的卧室时，应减小至250；
与厅房相连的阳台结构面比厅房结构面结构降50；
与厨房相连的阳台结构面比厅房结构面结构降100；
入户花园结构面比厅房结构面结构降150；
露台结构面比厅房结构面结构降250；
商业部分的屋面降板：结构面比厅房结构面结构降200~250，防止出现屋面降板不够，导致室外找坡困难。
第二节
独立地下车库
1. 计算模型及电算、手算资料:
A. 提供PK.PM电子模型；
B. 顶板荷载取值计算；
C. 地下室外墙强度计算及变形验算；
D. 基础及抗浮计算；（抗浮计算用甲方认定的抗浮设计水位）
E. 人防计算资料：顶板、底板、临空墙、口部等。
2、技术要求
A. 柱网：一般为5.1~5.4米X8.0~8.2米，柱断面500X500；<2000平方米的车库柱网可为5.1~5.4米x5.4~5.7米，柱断面400X400；兼人防工程的车库宜用较小柱网。
B. 顶板形式：非人防车库采用井字梁结构，主梁1/10，次梁1/16;自动喷淋管尽贴次梁底穿主梁，位置尽量在1/3梁跨处；小柱网的非人防车库受层高限制时可采用无梁楼盖；兼人防工程的车库应根据具体情况采用井字梁结构或无梁楼盖。
C. 顶板覆土：一般覆土厚度控制在0.6~0.9米，局部可堆高至1.5~2.1米，堆高点选在柱上并向四周放坡，每2500平方米一个堆高点，顶板荷载应按景观要求分块计算。
第四章：构造柱、圈梁、过梁的布置原则及配筋要求
第一节
构造柱
1. 构造柱设置位置：
A. 宽度大于2m的洞口的两侧。
B. 长度超过2.5m的独立墙体的端部。
C. 当墙体长度超过5米时，应在墙体中间设置构造柱。
D. 外墙的阳角、悬挑结构的端部均应设置构造柱。

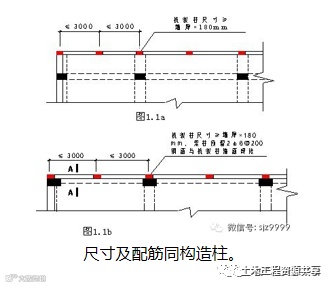

E. 支承在悬臂梁和悬臂板上的墙体，应按图1.1a和图1.1b所示设置钢筋混凝土抗裂柱。
2. 构造柱配筋：
A. 构造柱的截面尺寸为墙厚×200mm，混凝土强度等级为C20。
B. 构造柱的纵向钢筋配置4Φ10；箍筋采用Φ6＠200。
C. 构造柱上下两端应与楼层梁或基础梁锚固连接。
D. 构造柱与墙体连接处的砌体宜砌平，沿墙高度每隔600mm设置2Φ6拉结钢筋，钢筋每边伸入墙内不应小于700mm及墙长的1/5。
E. 必须先砌墙，后浇构造柱。
第二节
圈梁
1. 圈梁布置：
A. 自由端的墙体顶面。
B. 高度超过4m的墙体、有门窗洞口的100厚墙高度超过2.4米时中间应设一道。
2. 圈梁配筋：
A. 圈梁宜连续地设置在同一水平面上，并形成封闭状；当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。附加圈梁与圈梁的搭接长度不应小于H（H为圈梁与附加圈梁的垂直距离），且不应小于1m。
B. 可用配筋带代替圈梁。
C. 圈梁或配筋带的截面宽度应与墙厚相同；圈梁的截面高度为200mm，配筋带的截面高度为100mm；圈梁的纵向配筋为4Φ10，箍筋为Φ6＠200，配筋带的纵向配筋为3Φ10，横向配筋为Φ6＠200；混凝土强度等级为C20。
第三节
过梁
1.过梁的设置及构造要求

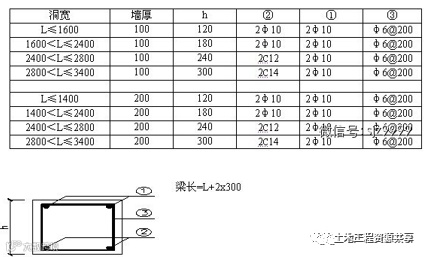

断面及配筋表
2. 当过梁预留高度小于150mm时，采用梁下挂板或将梁高度增加。
第四节
窗间墙、门垛
1. 窗间墙、门垛宜为300mm的倍数，并不应小于600mm。当窗间墙的宽度小于600mm而其后面又无横墙时，应设置成混凝土窗间墙或粘土砖墙。位于防火墙两侧的窗间墙，其宽度和厚度应符合防火规范的要求。
2. 外墙门窗洞口两侧：预埋C20细石混凝土块（每侧不少于3块）或现浇C20细石砼构造柱。3. 内墙门窗洞口两侧：当墙厚≥200时，预埋C20细石混凝土块（每侧不少于3块）或现浇C20细石砼构造柱；当墙厚为100时加构造柱。
4. 当构造柱设置完毕，剩余墙体长度不足400mm时，可全部采用粘土砖，同时取消构造柱。
5. 一些尺寸较小的填充墙垛（尺寸小于200时），可采用现场浇注。
6. 楼梯间处综合管线集中处墙体，如入户门侧墙等预埋线管较多，容易裂缝，管网安装完毕后，应采用钢筋混凝土现浇成一体。
