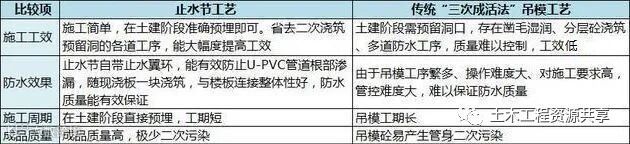

“止水节”工艺，是解决住宅工程“三小间”（卫生间、洗漱间、厨房间）渗漏问题的法宝，相对于传统吊模工艺，还具有结构简单、操作方便、无需预留孔洞等优势。施工时，止水节直接被固定在建筑模板上，与现浇板面一次浇捣成形，而且止水节周围的混凝土不易出现开裂的现象。它改变了传统楼层楼面管道安装中采用预留孔洞的施工方法，避免了预留孔洞在安装中由于补洞不密实、收缩等原因引起的渗漏。

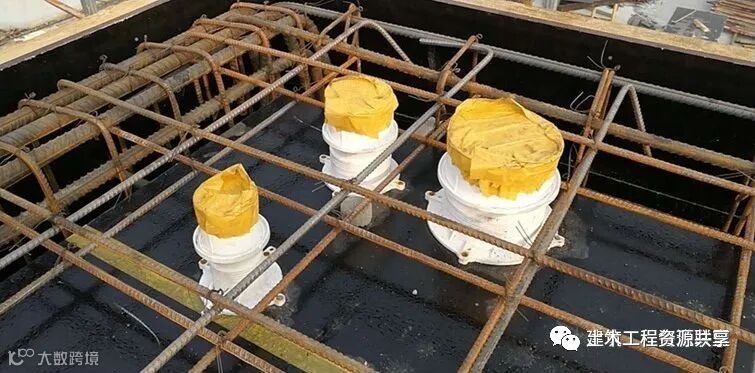

固定在模板上浇筑

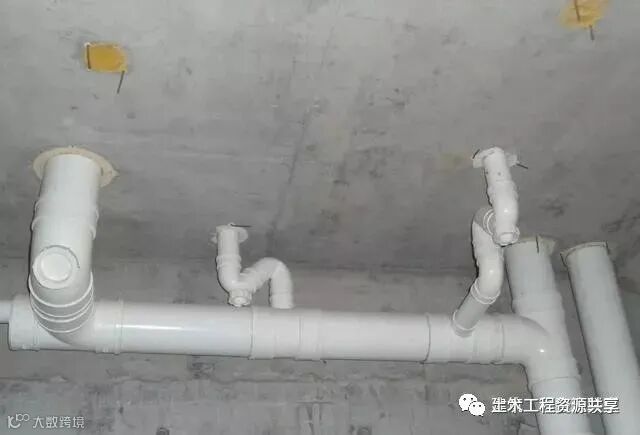

浇筑完成拆模后
➤ 工艺流程
定位→固定止水节（模板上开圆洞于中心点进行复核下层中心点）→浇捣板面→拆除模板→砌体、粉刷→立管安装→支管安装（直接插入止水节）→卡件固定→闭水试验

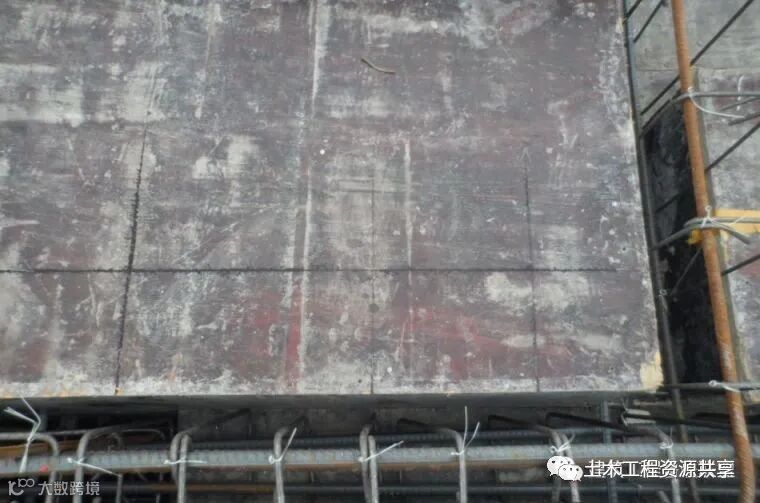

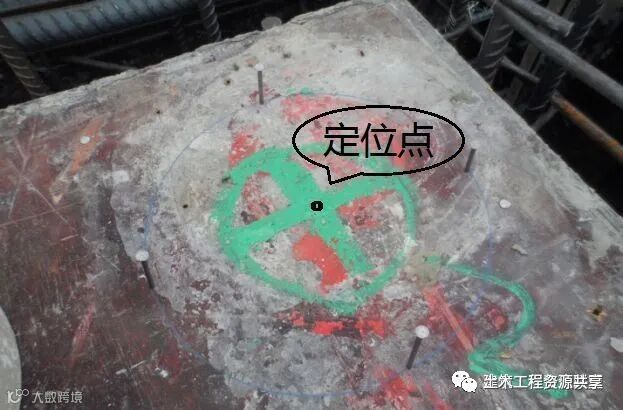

定位放线
↓

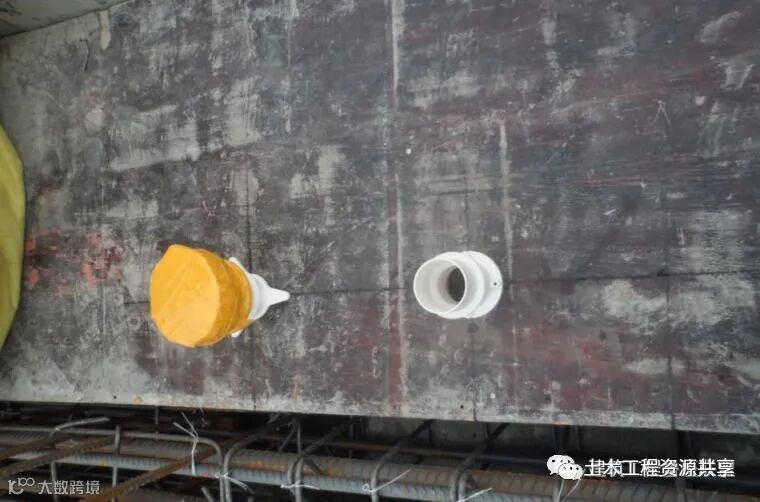

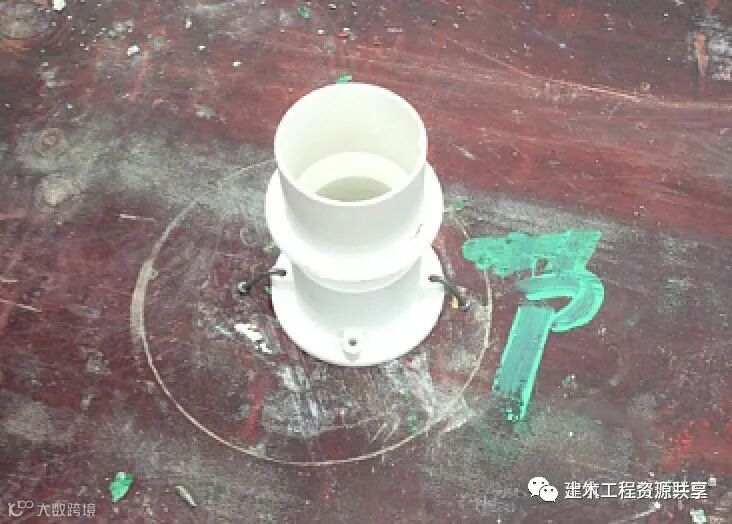

止水节安装
↓

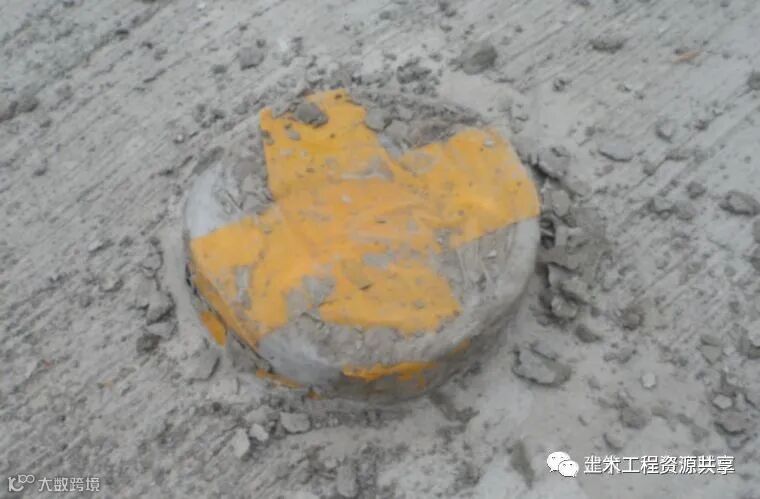

混凝土浇筑，止水节成品保护
↓

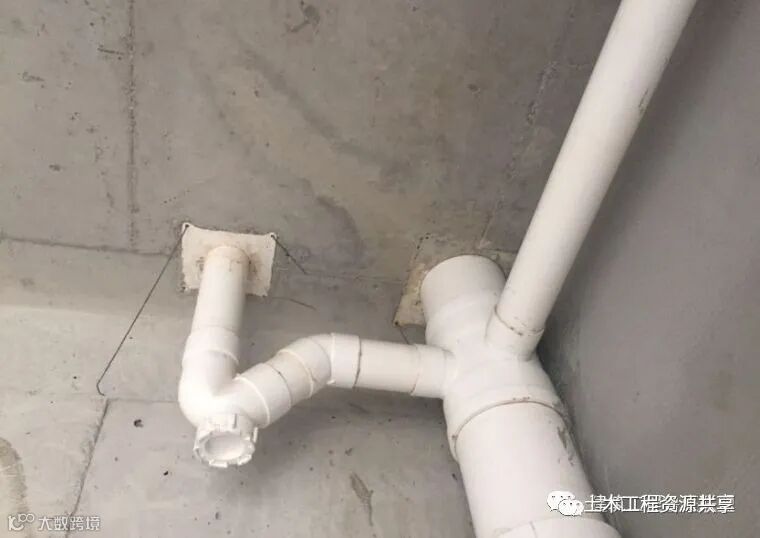

后期管道安装
➤ 操作要点

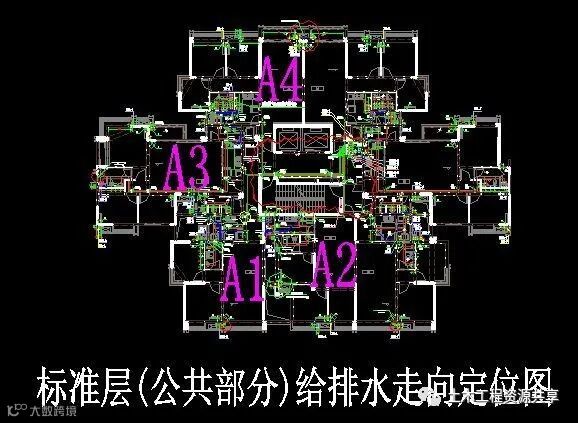

（1）根据给排水固化图，对班组交底，统一、明确止水节预留的具体尺寸
（2）制作模具定位，通过支模轴线，配合模具在制作完模板弹出地漏、立管等定位十字线

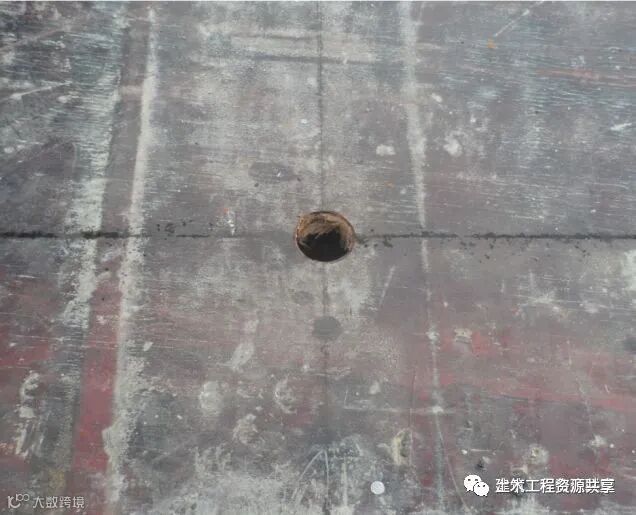

（3）固定成品止水节前，应在模板上的十字中心开圆洞，通过掉垂线方法复核下层中心点
（4）复核完成后，对止水节进行固定，质检人员对止水节进行检查
（5）浇筑混凝土时，安排专人进行看护，避免出现破坏；浇筑完成后，制作统一可靠的止水节成品保护
➤ 质量控制
针对影响止水节质量的两个主要因素，需重点控制：
（1）上下层PVC止水节垂直度误差
1、确定下层止水节中心点

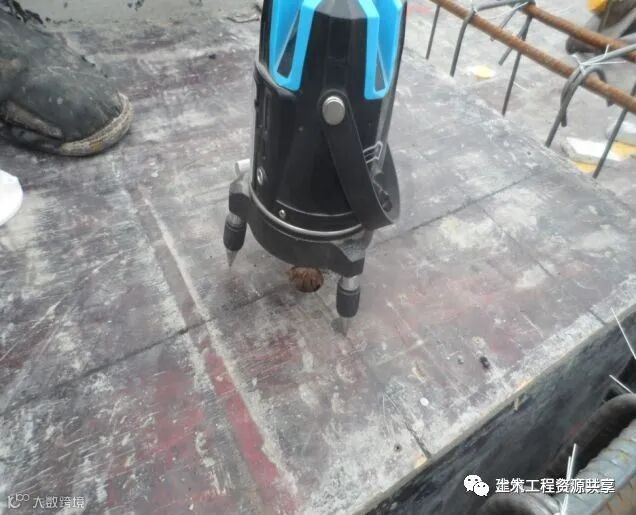

2、操作人员从模板底面向下层止水节中心点进行垂线，找到上层止水节的中心点
3、从模板底面开圆洞，复核圆洞点即为上层止水节中心，固定止水节
（2）PVC止水节损坏及浇筑时出现移位
安排专人对预留完成止水节进行成品保护，避免因保护不及时而造成的止水节损坏
