【施工技术】钢筋工程施工技术管理要点图文详解！

【施工技术】钢筋工程施工技术管理要点图文详解！ AI土木通
2020-05-03
2
导读：专注为工程人共享建筑业精品资料 欢迎关注下载更多资源工作技能提升I软件及使用教程I注册类考试课件I图集规范下载资料有任何疑问，欢迎添加小tomu微信号：TomuArc咨询交流。

提示：点击↑上方"土木工程资源共享"关注加入

点我资料免费下【重磅福利】

内容概要

1、施工技术准备；
2、施工组织部署；
3、施工工艺流程；
4、质量验收标准；
5、常规检验试验；
6、成品保护措施；
7、安全文明施工；
8、常见质量问题；
9、主要成本数据；
10、质量实施细则；

施工技术准备

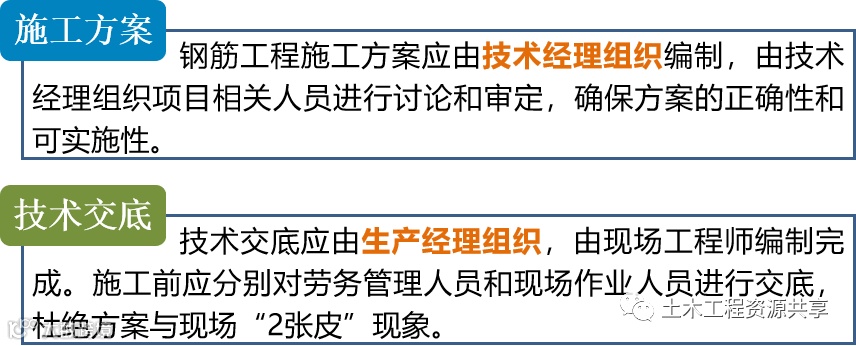

1、施工方案与交底

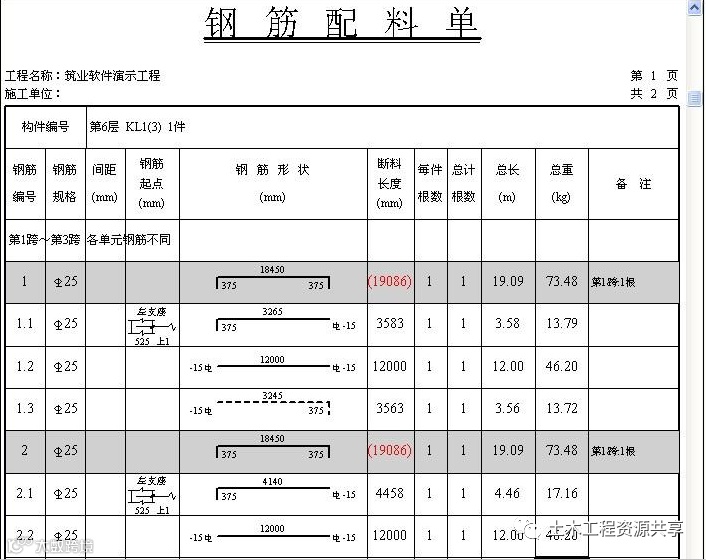

2、下料表编制与审核

岗位职责：
钢筋工长编制料表，
技术经理进行审核，
商务经理审核用量，
生产经理监督落实。

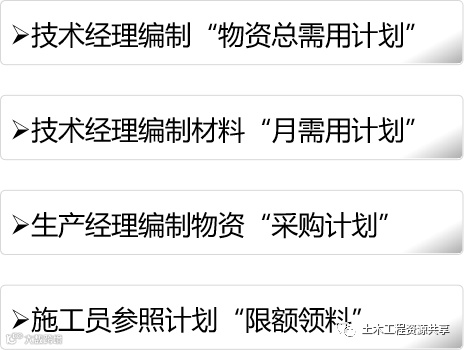

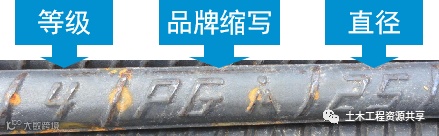

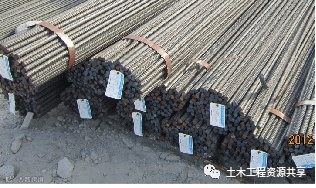

3、材料准备

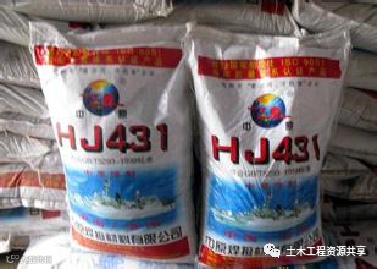

埋弧焊剂


4、机具准备

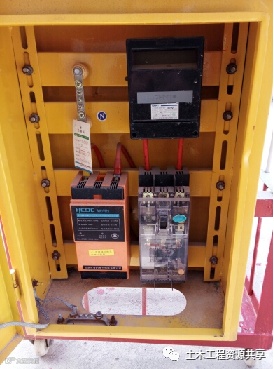

二次降压保护

电渣压力焊机

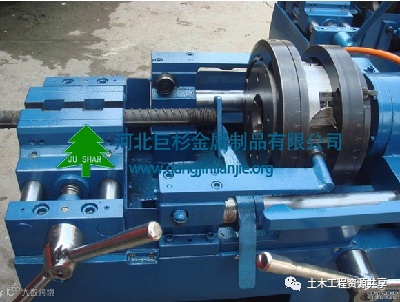

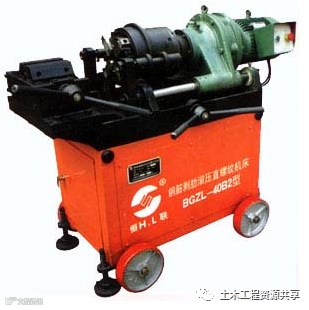

直螺纹剥肋滚丝机

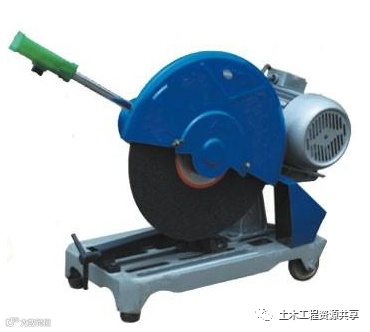

砂轮式切割机

施工组织部署

1、先进行工艺样板制作，验收合格后方可施工，焊工须通过首焊件试验方可上岗。
2、小件钢筋在场地允许情况下坚持场内加工，场外加工的钢筋须严格验收。
3、钢筋加工场地需合理布置，在确保运输安全的前提下满足钢筋装卸方便。
4、竖向构件封模前必须隐蔽验收，梁筋绑扎时须与木工协调好确保底筋绑扎到位。
5、工序交接验收、隐蔽验收须严格执行，并形成相关资料。

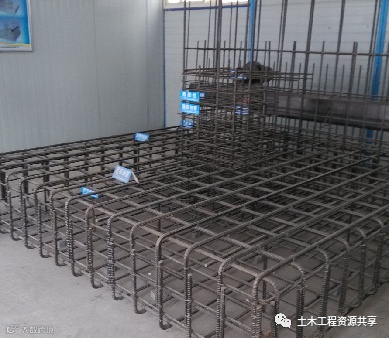

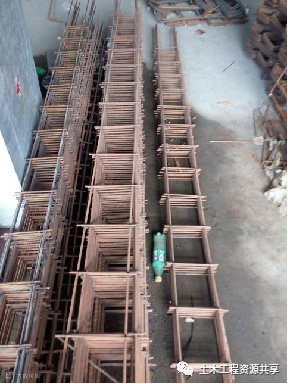

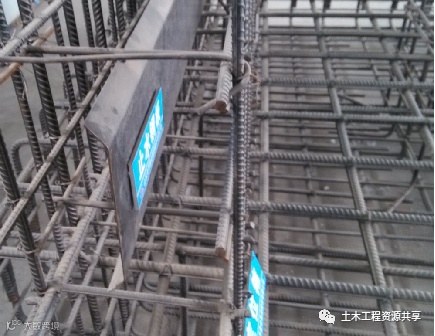

工艺样板

施工工艺流程

1、钢筋加工
工艺流程

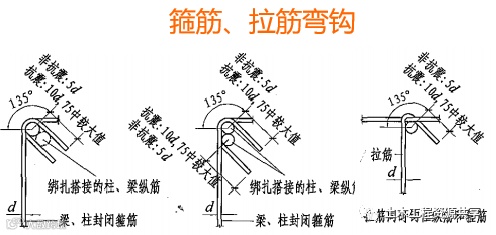

弯钩构造

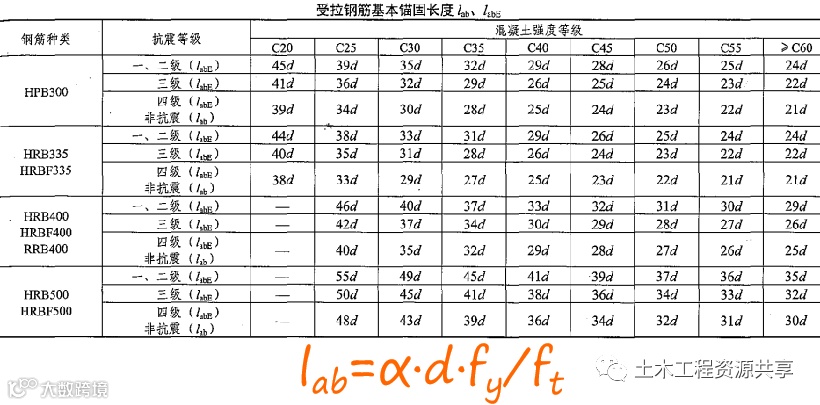

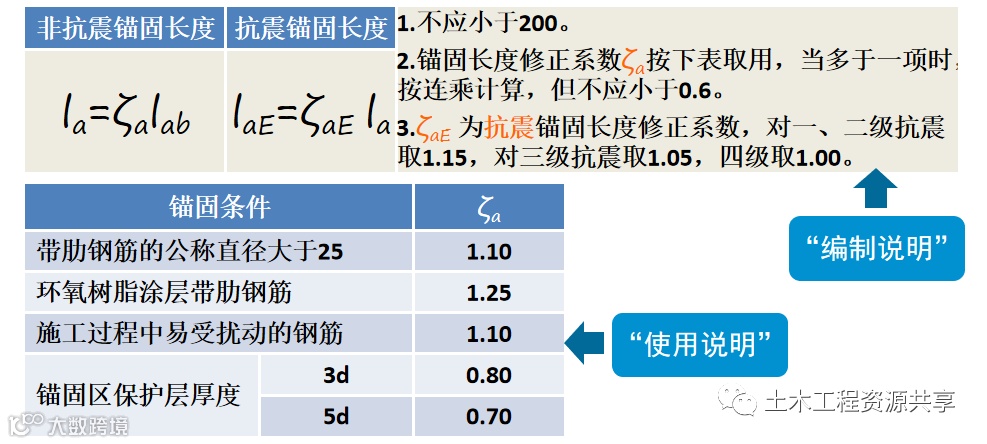

锚固长度

举例：
现有直径为32的三级钢，受力钢筋的保护层厚度为0.5，所浇筑的砼等级为C40，设计为三级抗震，则其抗震锚固长度为多少？（用上表详细计算，并对比直接查表所得结果）

laE=ζaE·la=ζaE·ζa·lab=1.05×1.1×0.7×29×32=750.29
laE’=ζaE·labE=1.1×0.7×30×32=739.2

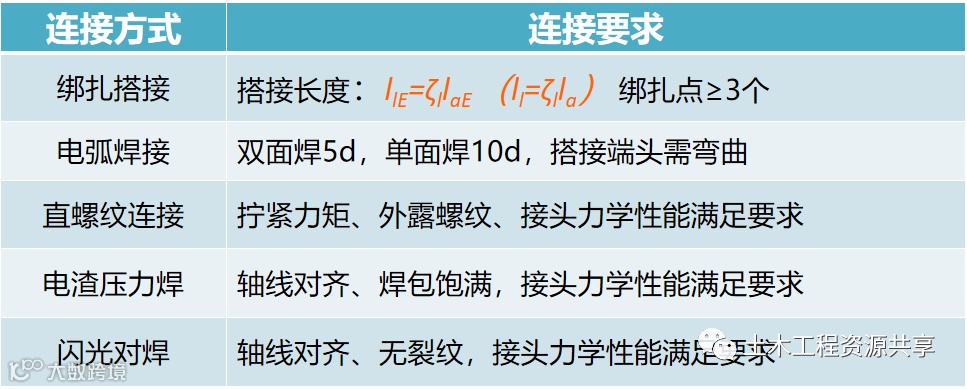

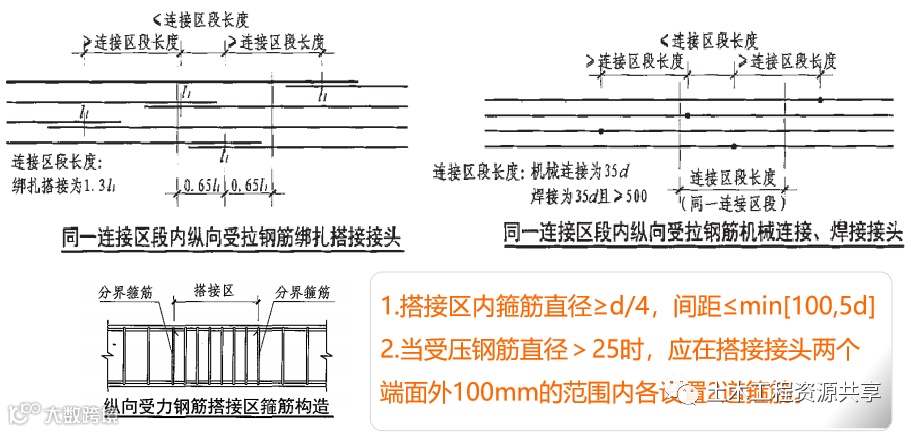

钢筋连接

水平构件连接区段



竖向构件连接区段

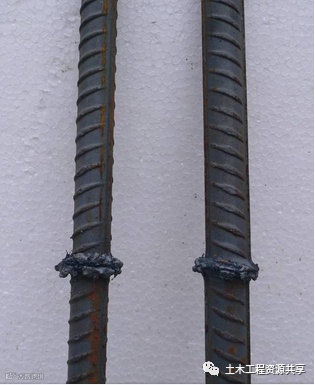

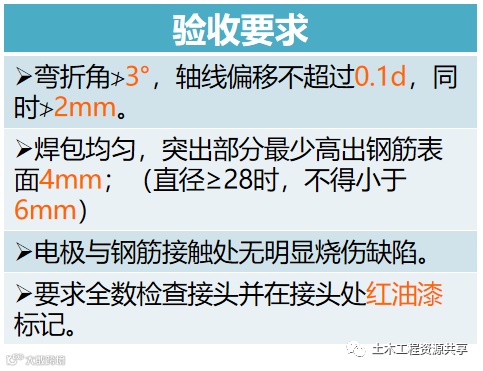

电渣压力焊

闪光对焊

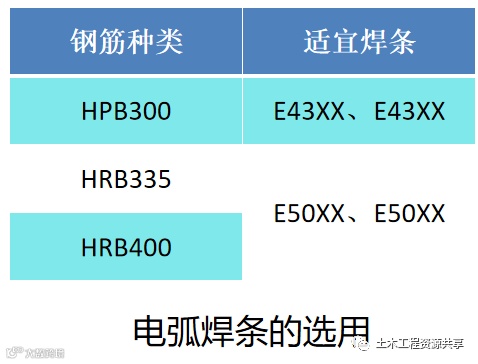

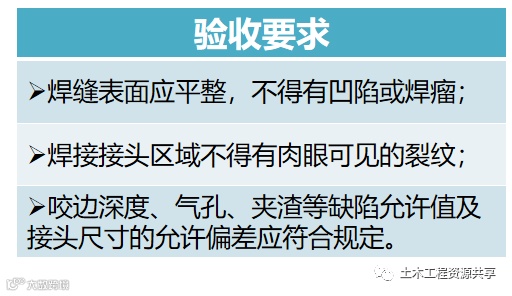

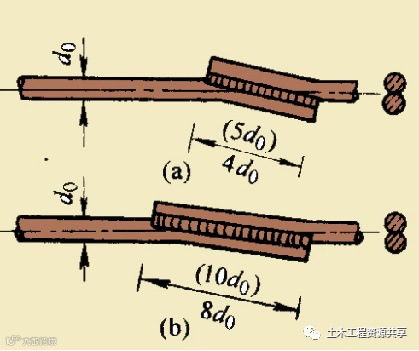

电弧搭接焊

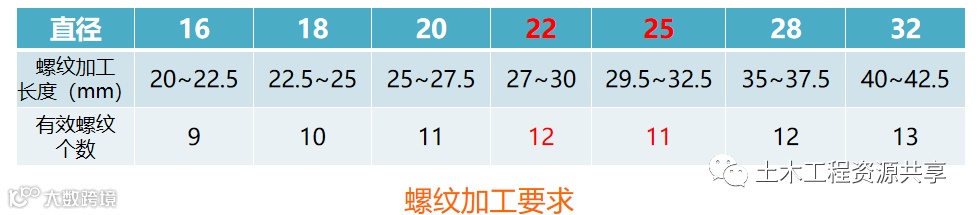

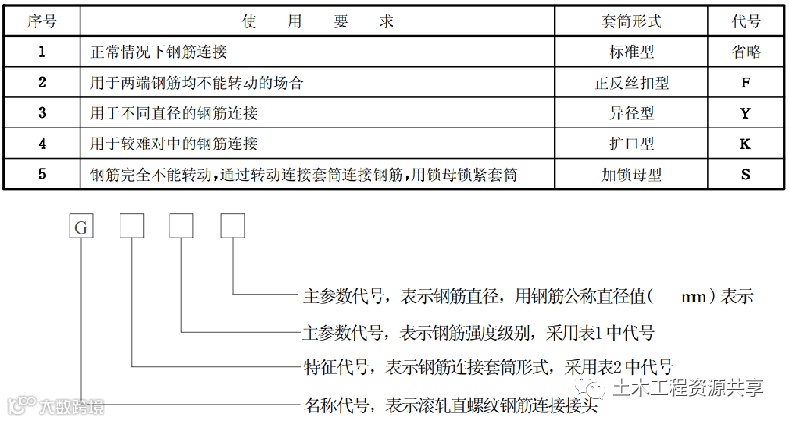

直螺纹连接

1.端面必须平整且与轴线垂直；不得有马蹄形或扭曲。
2.丝头加工时应使用水性润滑液，不得使用油性润滑液；
3.丝头加工完毕经检验合格后，应立即戴上保护帽，防止锈蚀或损坏。

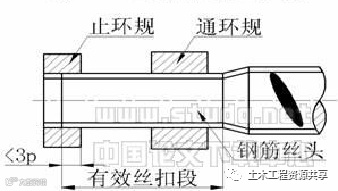

1、检测时通规能顺利旋入并达到要求的拧紧长度，止规旋入不超过3p；
2、单边外露丝头不超过2p。

1、在进行连接时要保证丝头及套筒内螺纹干净、完整；

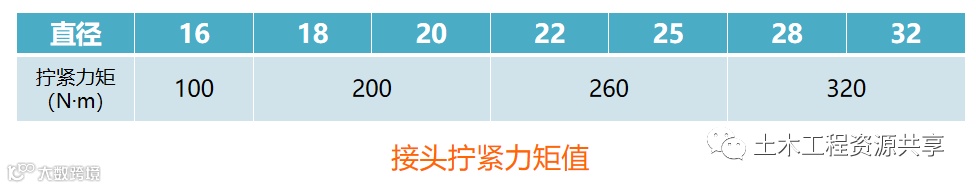

2、完成后用力矩扳手检查其扭紧力矩值是否符合下表要求。

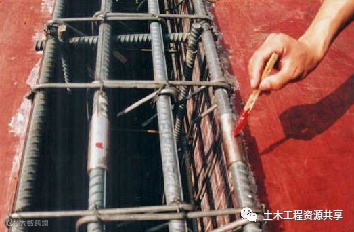

3、要求全数检查接头并用红油漆进行标记。

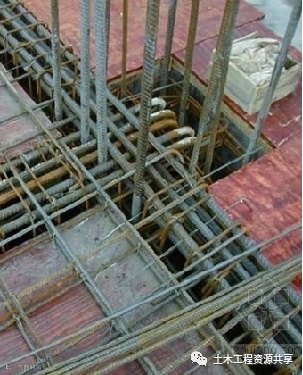

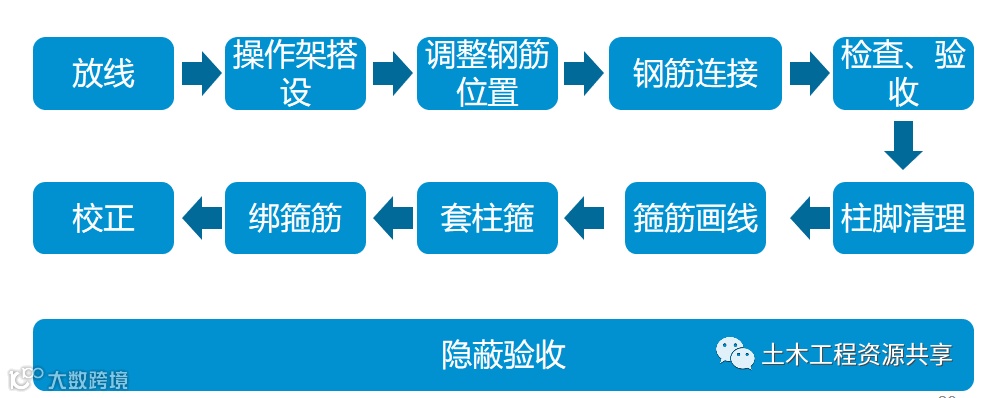

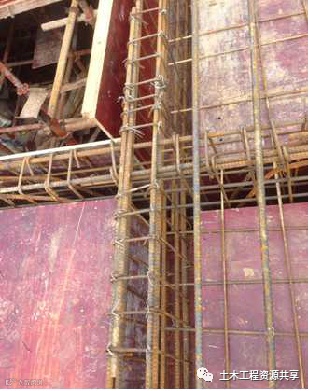

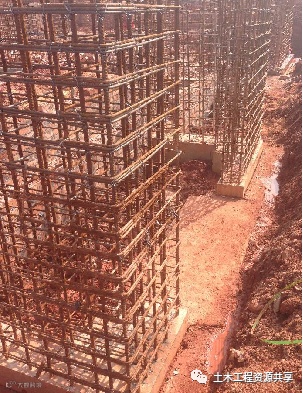

钢筋安装-柱

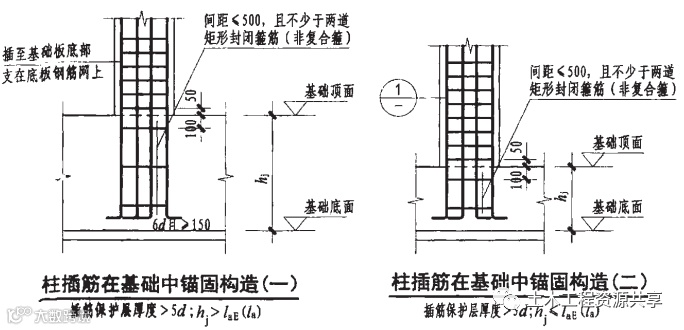

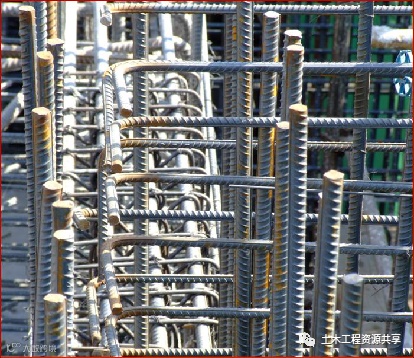

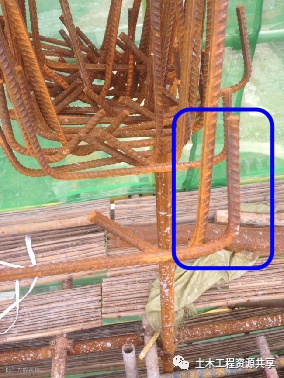

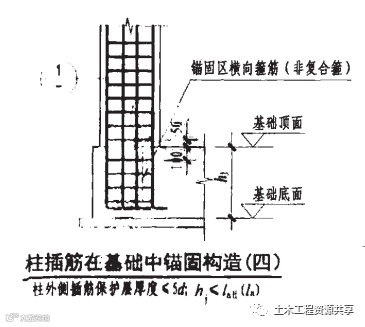

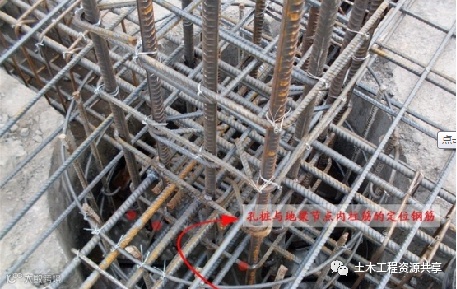

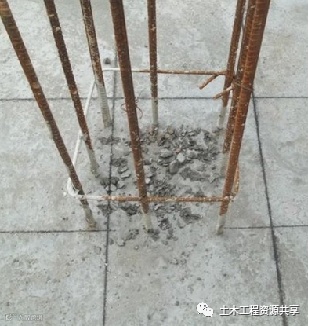

柱插筋

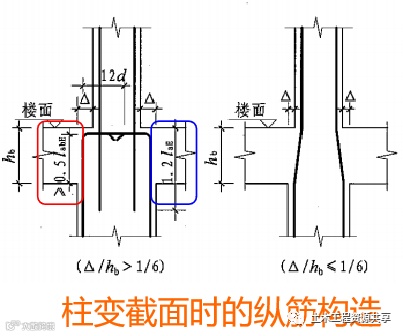

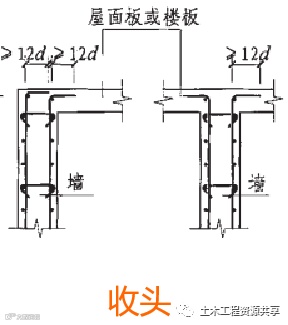

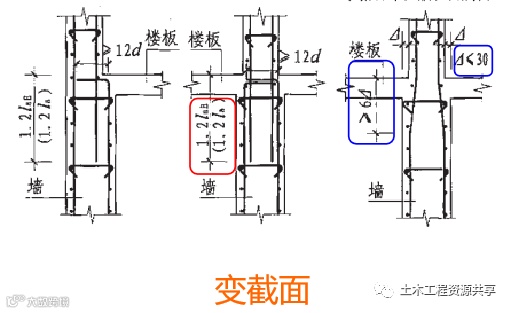

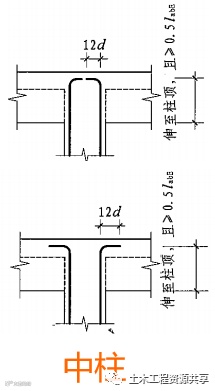

柱的收头

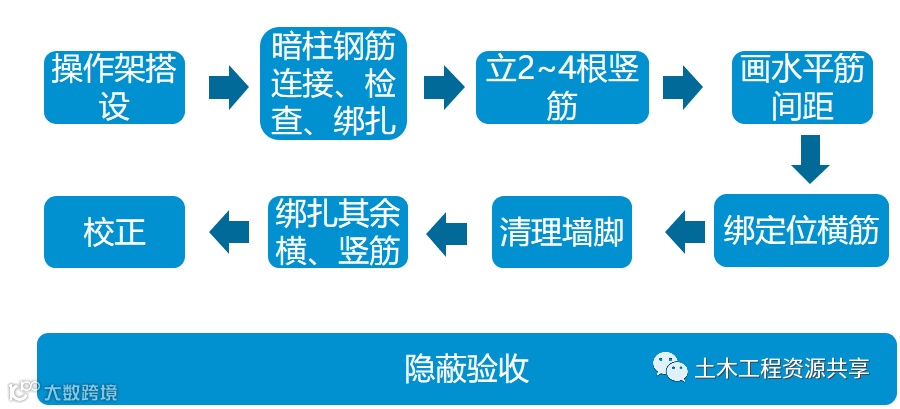

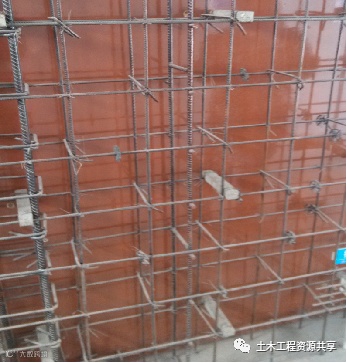

钢筋安装-墙

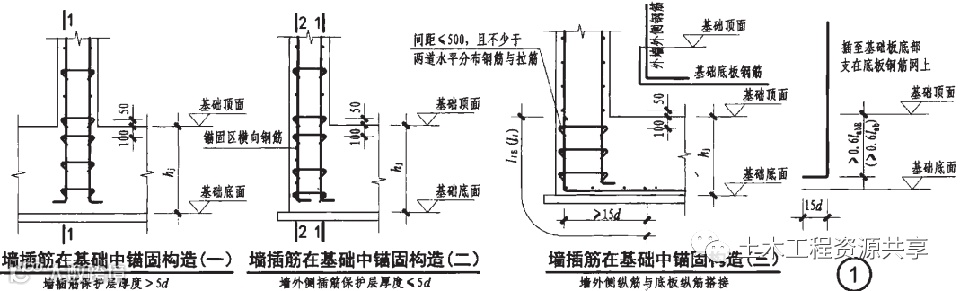

钢筋安装-墙插筋

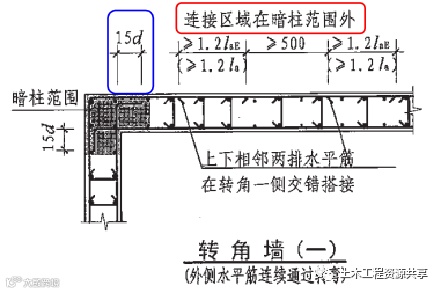

钢筋安装-墙水平筋

钢筋安装-墙竖筋

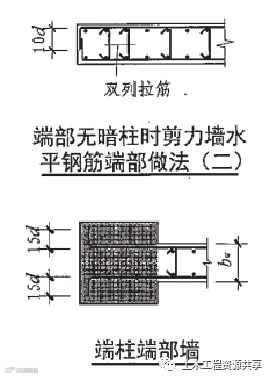

钢筋安装-剪力墙

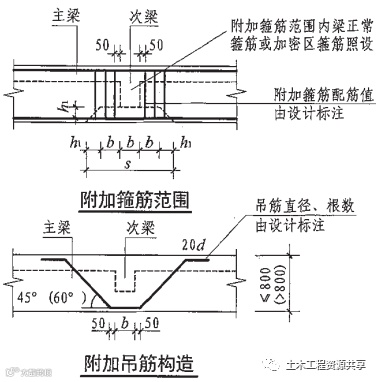

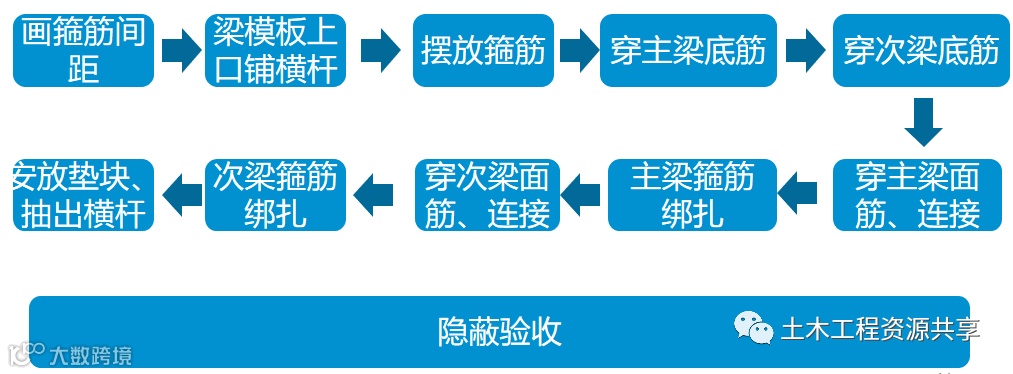

钢筋安装-梁

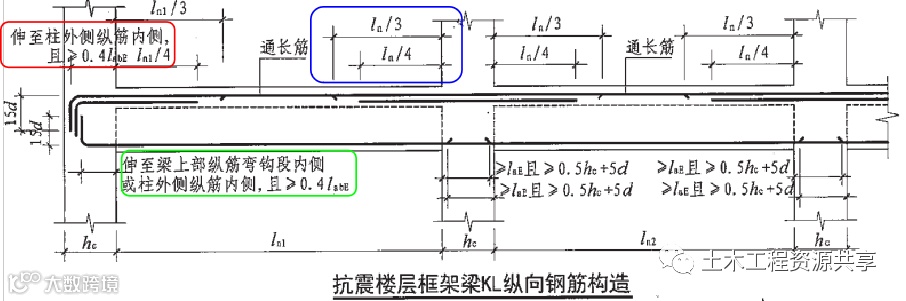

梁纵筋

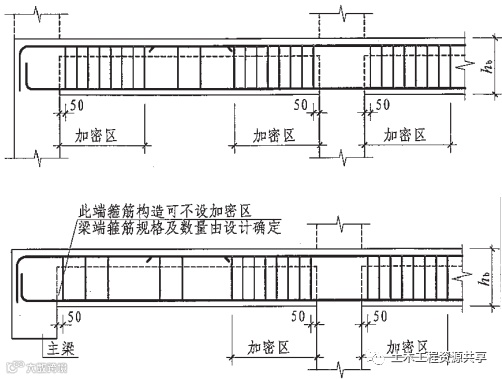

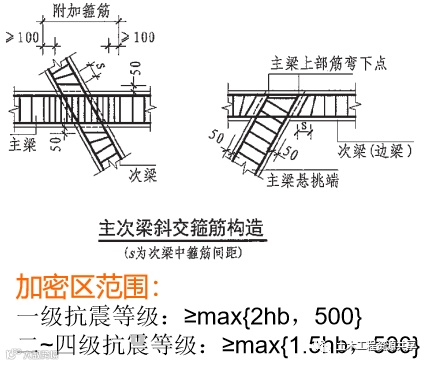

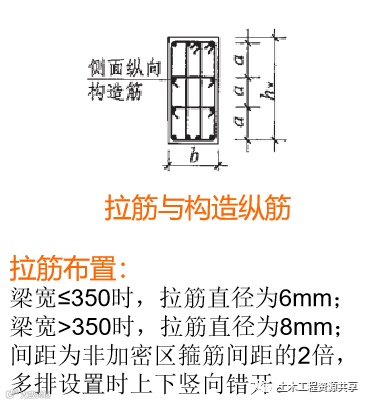

梁箍筋

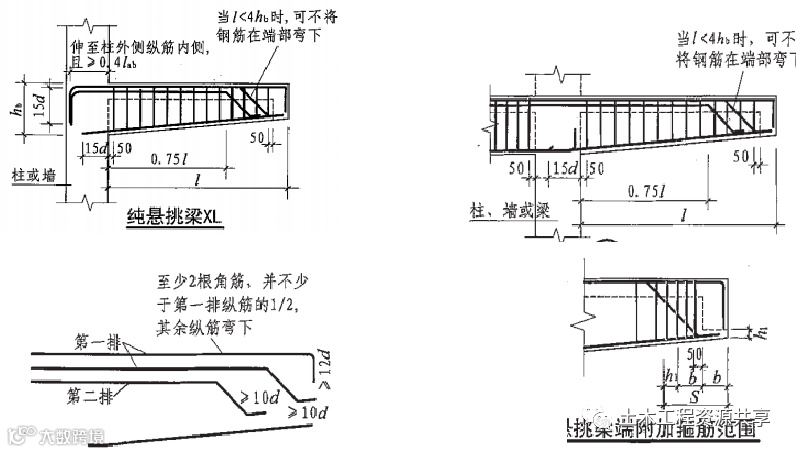

钢筋安装-悬挑梁

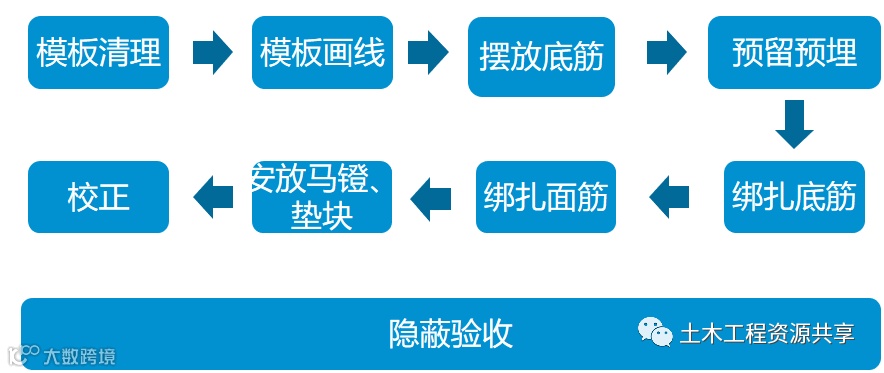

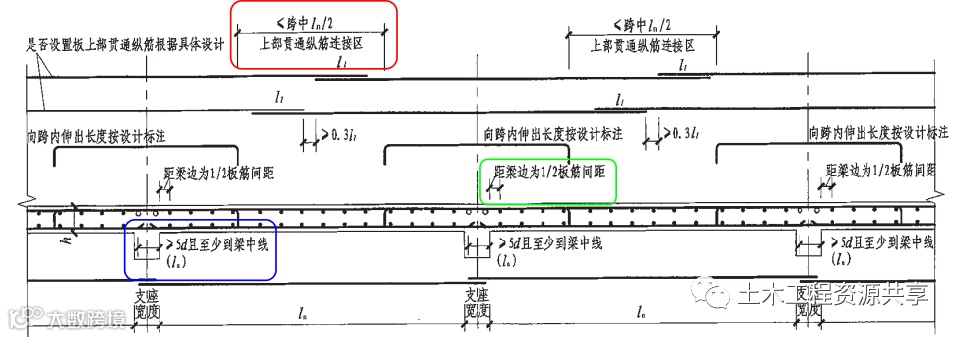

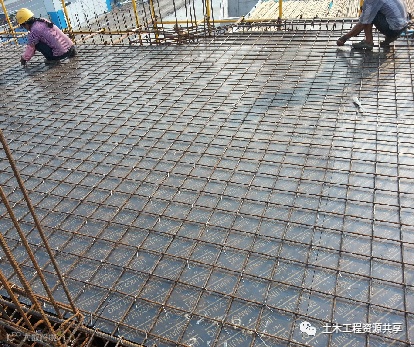

钢筋安装-板

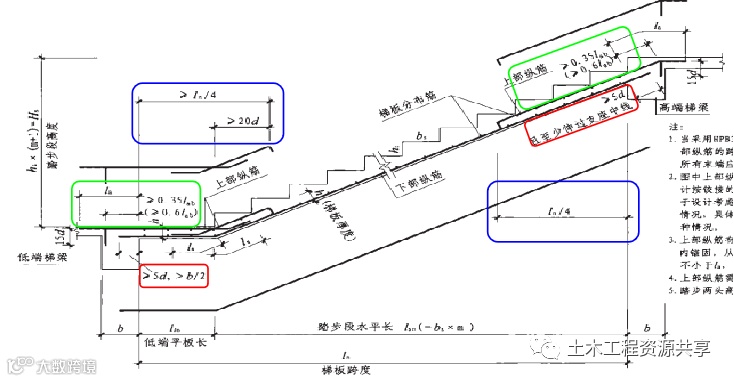

钢筋安装-楼梯板

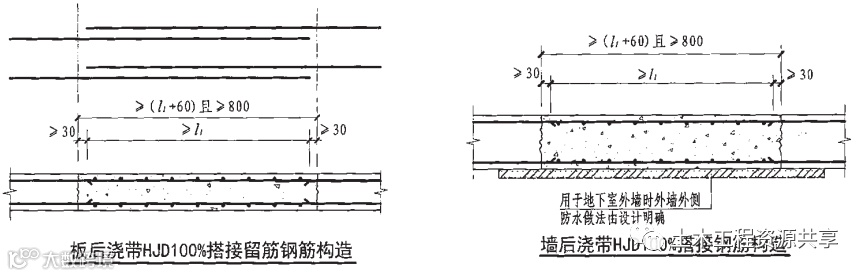

钢筋安装-后浇带

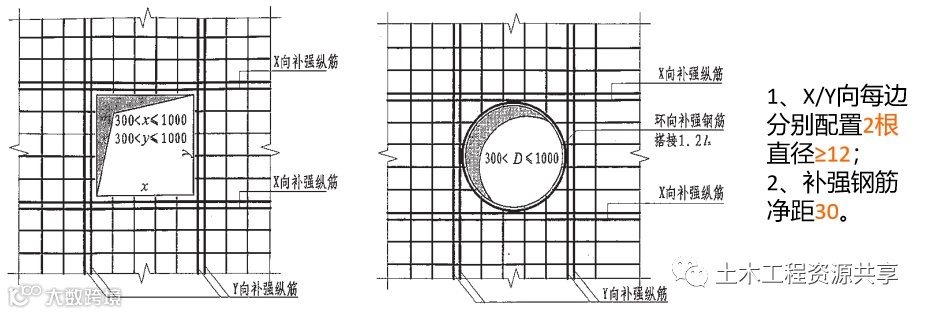

钢筋安装-洞口补强

化学植筋-设置要求

承重植筋基本锚固深度ls按公式确定：
ls=0.2αspt·d·fy/fbd
构造植筋其最小锚固长度lmin应符合下列要求：
1、受拉钢筋锚固：max{0.3ls，10d，100mm}
2、受压钢筋锚固：max{0.6ls，10d，100mm}
对悬挑构件应乘以1.5的修正系数

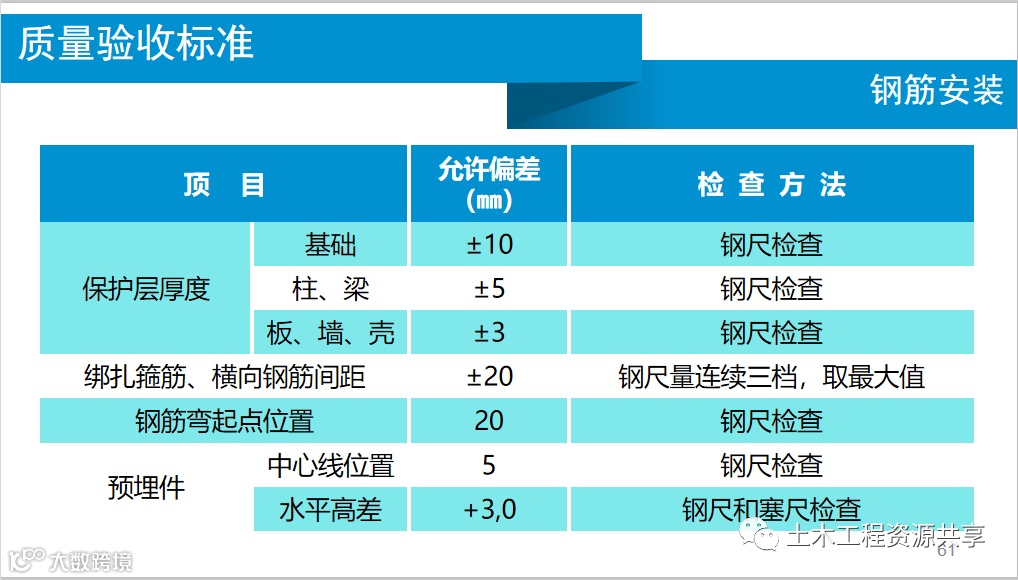

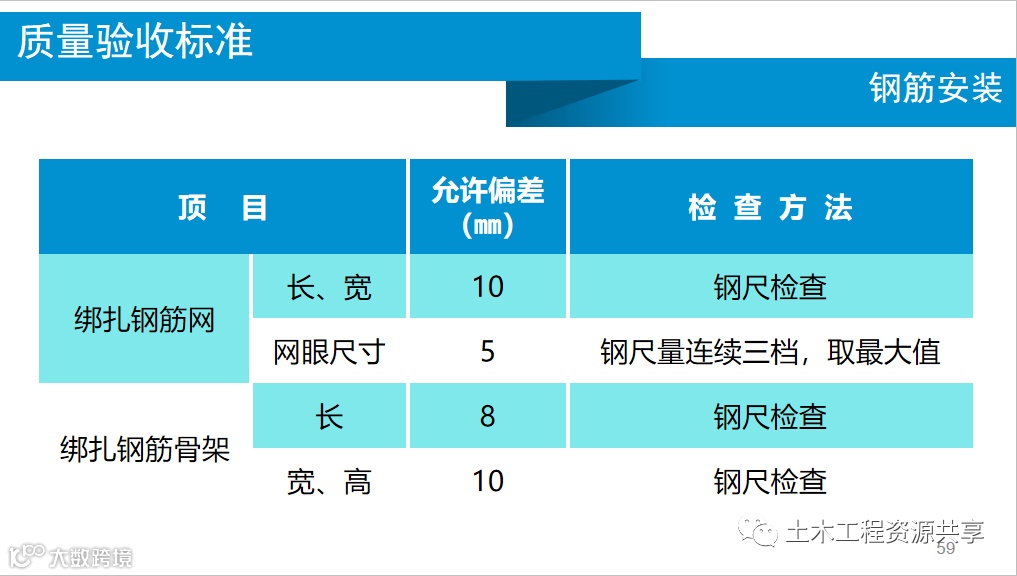

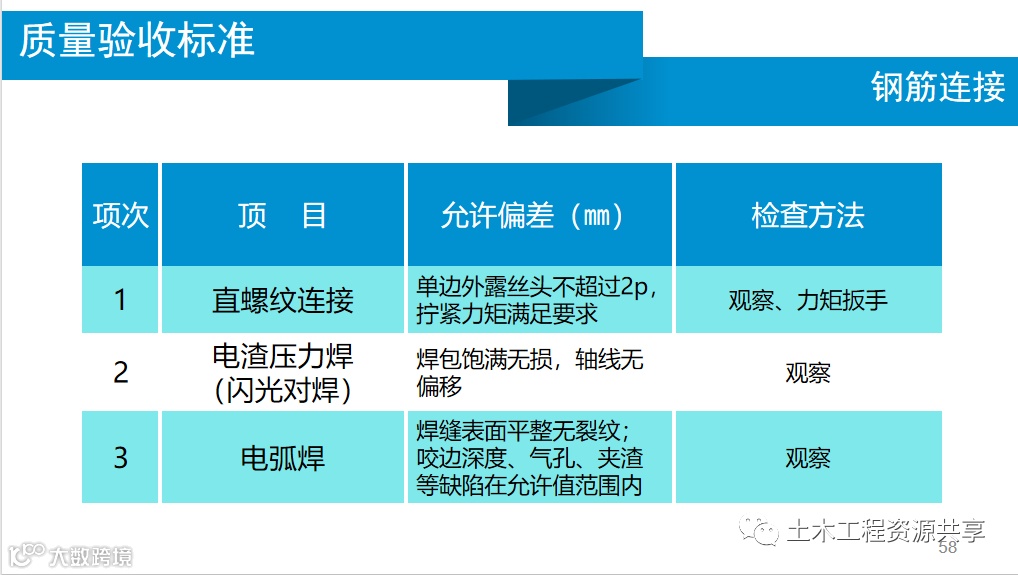

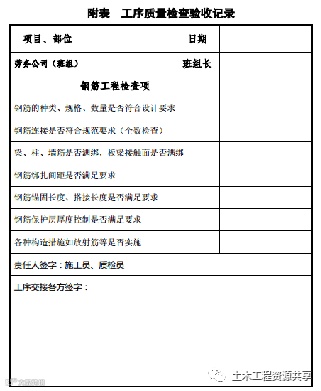

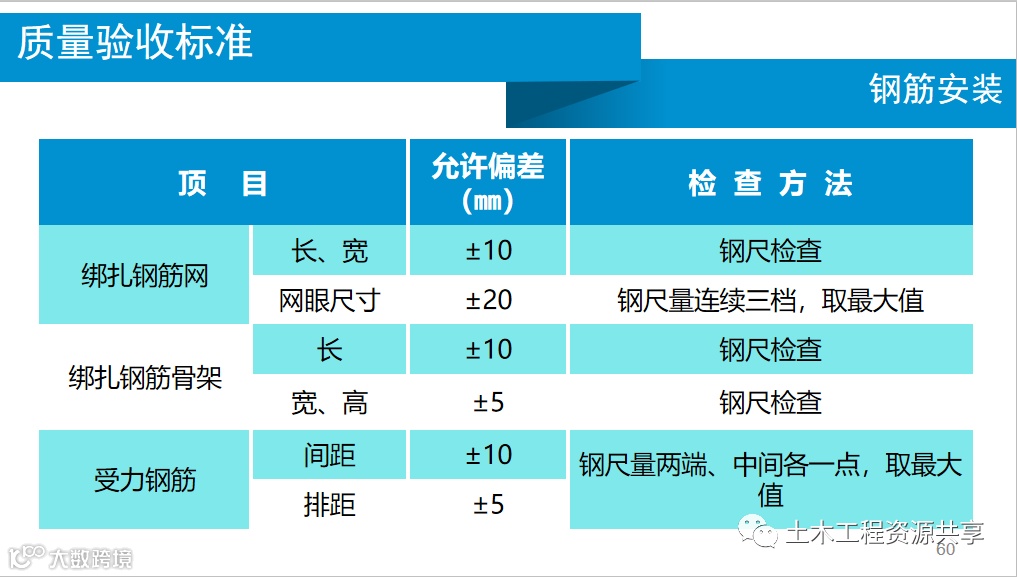

质量验收标准

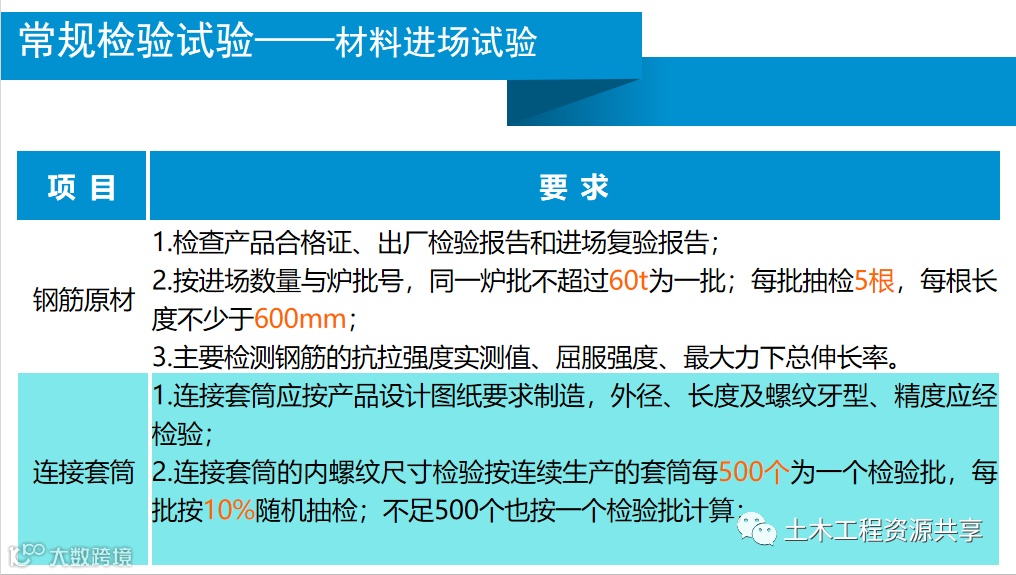

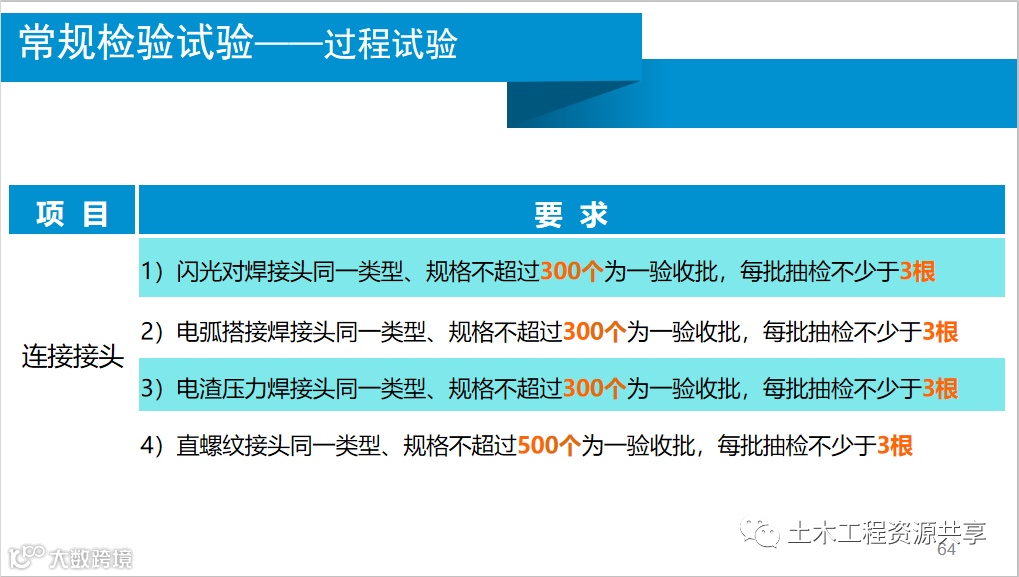

常规检验试验

成品保护措施

1、原材与半成品钢筋分类分别堆放，防锈蚀、防变形。
2、支撑马镜绑扎牢固、垫块数量足够、均匀布置。
3、板负弯矩筋绑扎完成后，需在楼面形成马道，防踩踏变形。
4、墙柱筋绑扎需设临时架，不允许蹬踏已绑扎钢筋5、混凝土浇筑时需派专人护筋，保障钢筋间距、保护层厚度。

安全文明施工

1、工具式加工棚，原材料、半成品分类堆码整齐；
2、钢筋吊运须成捆，小件吊运须使用特制料斗；
3、工作面做好防火、防触电预防措施；
4、工作面要求工完场清，焊渣、废料、余料及时收集清理；
5、绑扎墙柱时严禁直接踩踏已完成绑扎的钢筋，必须设临时操作架；
6、高空作业时，不得将钢筋集中堆放在楼板和脚手板上，完善临边防护，做好防坠落保护。

常见质量问题

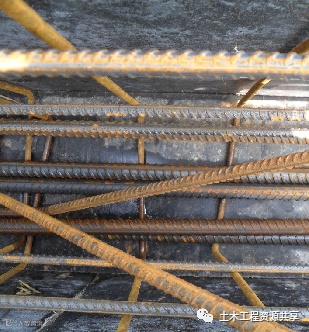

1、梁面筋在支座处搭接；
调整料表，将面筋连接区段移至跨中，并更改连接方式以节省材料。支座附近ln/3范围内为一排筋的非连接区段。


2、柱主筋偏位，间距不均匀
柱箍筋绑扎前后都必须按1/6斜率进行校正；砼浇筑前安装定位框，浇筑时安排专人护筋。

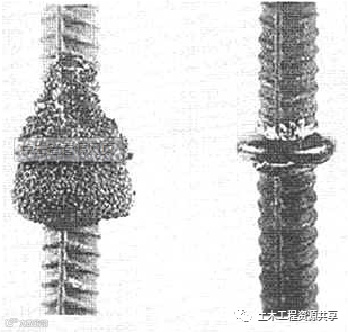

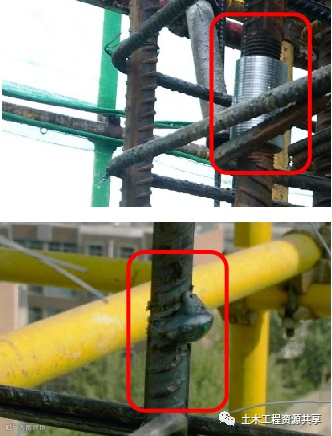

3、直螺纹接头外漏丝头超过2P；电渣压力焊接头焊包不饱满，轴线不直；
对此类接头进行截断、返工（直螺纹重新拧紧）；箍筋绑扎前必须对所有连接接头进行验收后方可进行。

4、梁底筋漏绑、无垫块；
大梁支模时先将侧模留一面不封，待底筋绑扎完成后再进行封模；或直接使用品字支模方式；

5、工人为绑扎方便将箍筋弯钩一端做成90°；
具有抗震要求的箍筋必须加工成两端135°弯钩，且弯钩长度≥max[10d，75]；或在套上箍筋后进行冷弯。

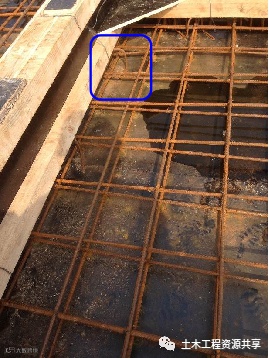

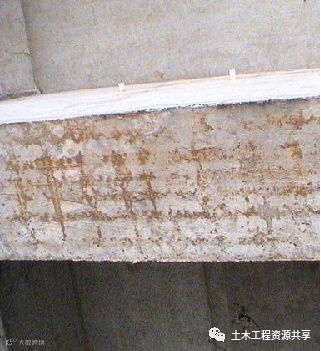

6、梁板大面积漏筋；
梁底箍筋必须绑扎到位，增加垫块的放置；楼板垫块按1m*1m梅花形布置，梁底垫块间距600~1000。

7、马镫筋直接放置在模板上，形成渗水隐患；
马凳筋不能用于吊模支撑，且必须绑扎牢固垫放在底筋上，吊模支撑须专门焊固定钢筋支座。

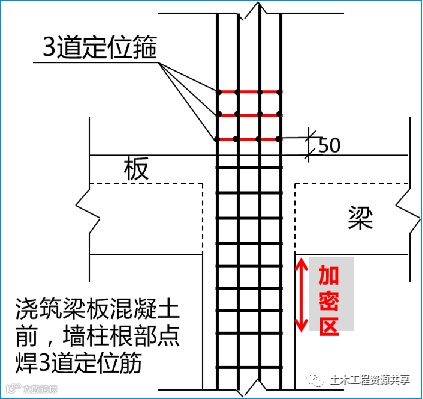

8、墙柱第一个起步箍筋间距离地过高。
墙柱第一个起步箍筋距地面50mm；

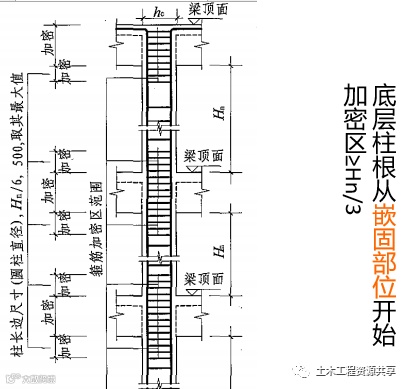

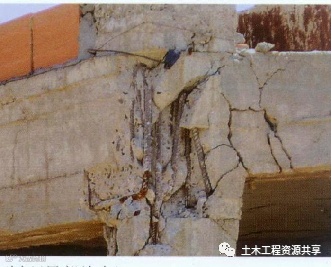

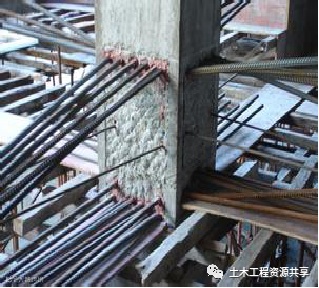

9、梁柱节点地震作用后发生脆性破坏，使框架提前进入破坏状态；
严格控制梁柱节点部位箍筋绑扎质量，要求柱箍必须加密且满绑。

10、梁主筋锚固长度不够；
面筋平直部分应伸至柱外侧纵筋的内表面且20.4LabE，并使弯钩满足15d。

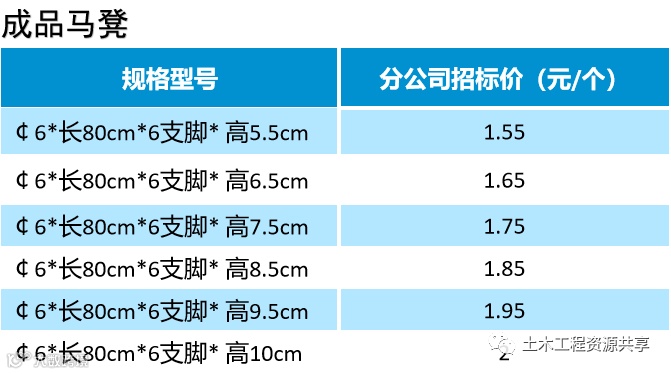

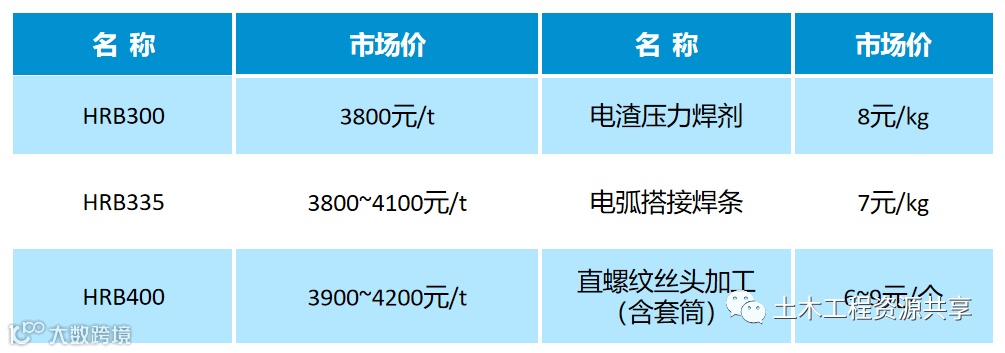

主要成本数据


质量管理细则

强制要求
>施工员、质检员须掌握各钢筋连接质量验收标准，加工质量检查每月不少于1次，连接接头必须全数检查并用红油漆标示，否则视同未检查。
>保护层厚度≥50mm的外剪力墙必须设置抗裂钢筋网片

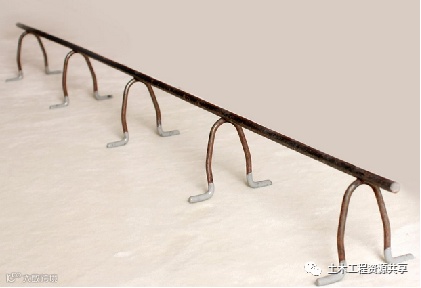

>强制要求各在建项目使用成品马凳。
>卫生间反边必须预埋倒“U"型筋，严禁植筋。

推行做法
>墙、柱、梁构件钢筋应全数绑扎，板负弯矩筋应与梁全数绑扎，不宜“跳绑"、漏绑。
>要求各项目对进场钢筋原材、套筒、焊剂质量进行自查，每月不少于1次。
>地下室底板马凳筋合理分布用以代替面层主筋。

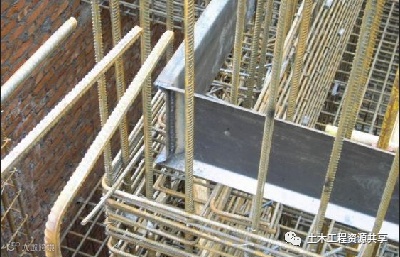

>止水钢板焊接要求三面围焊，且与钢筋同成品保护措施（涂刷水泥浆）。
>剪力墙推广使用“梯子筋”规范绑扎。

钢筋工程施工技术管理要点图文详解
