【施工技术】超高层商务楼施工实录带你了解鲁班奖工程！

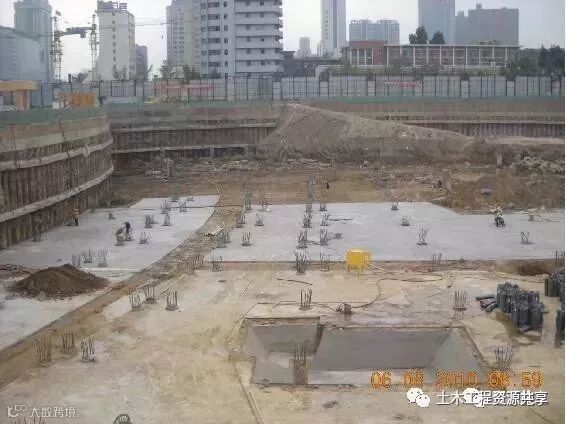

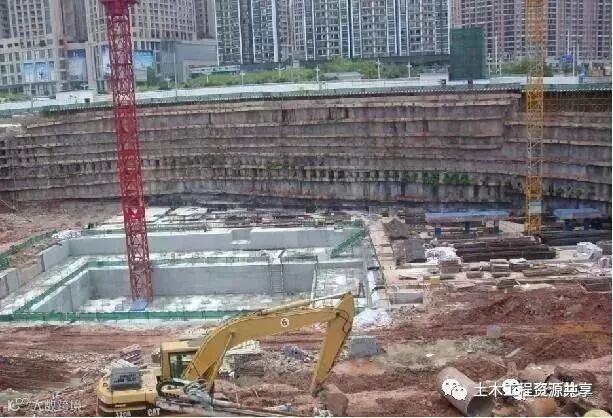

严格控制桩基施工质量，确保I类桩达到96%，无三类桩

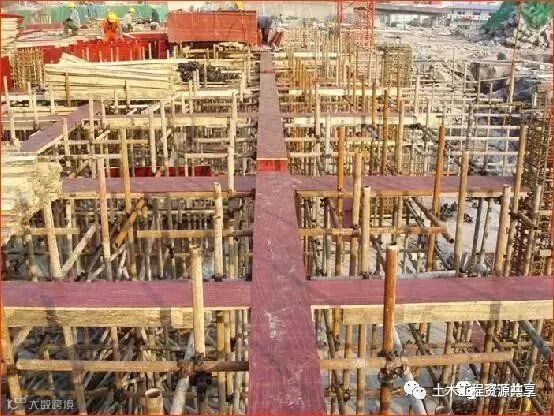

梁板模板平整干净、拼缝严密，截面尺寸、标高、轴线满足规范要求

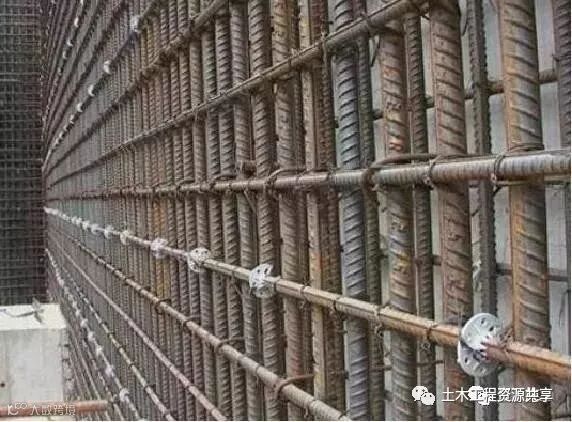

剪力墙钢筋绑扎规范，绑扎丝丝头朝向构件内部，避免生成锈点

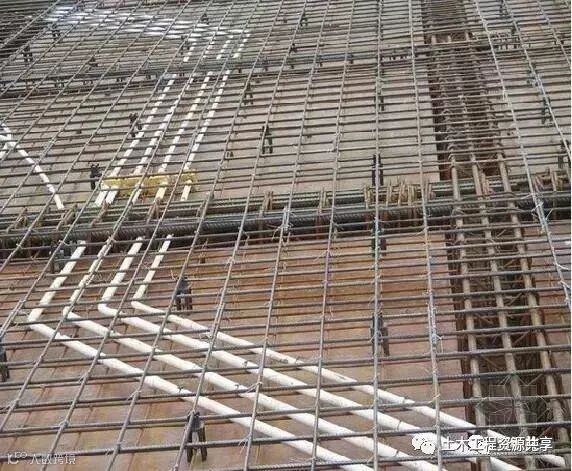

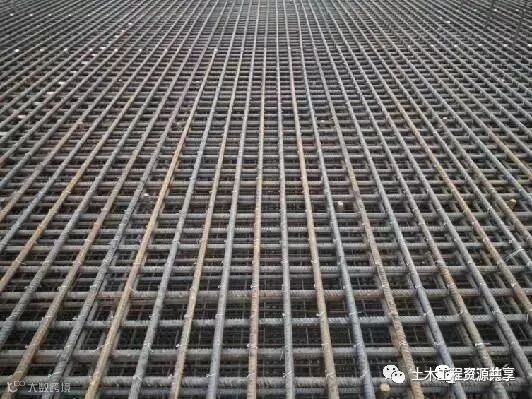

底板钢筋规格、数量符合设计要求，横平竖直间距均匀。

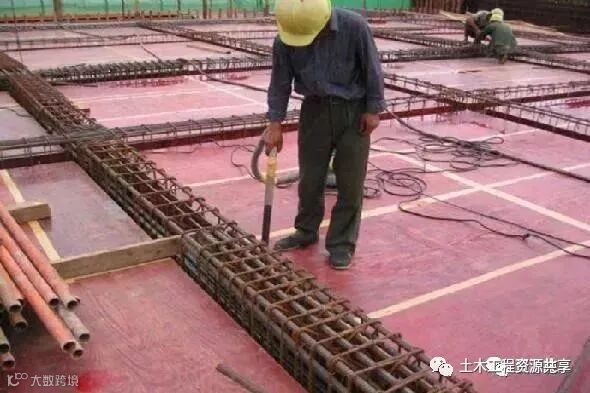

梁板钢筋绑扎马凳设置规范

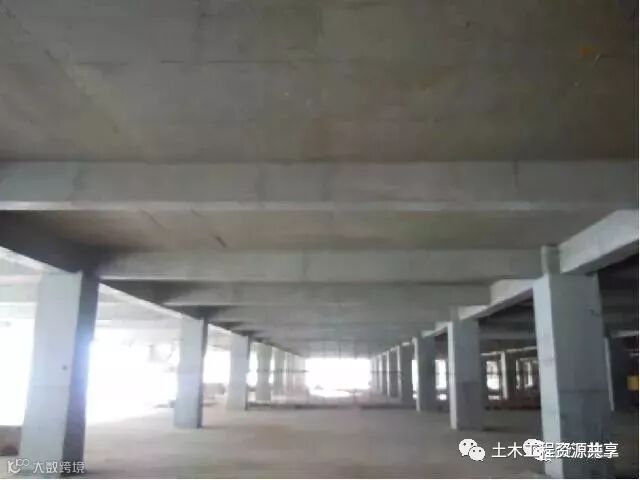

结构尺寸准确、平整光洁、无渗漏、超长结构无开裂

混凝土板面平整、无板面裂缝、观感质量好、养护及时到位

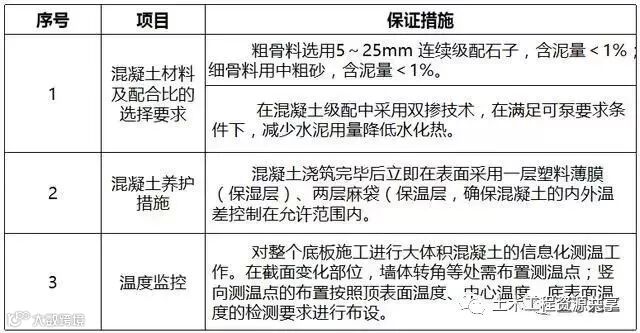

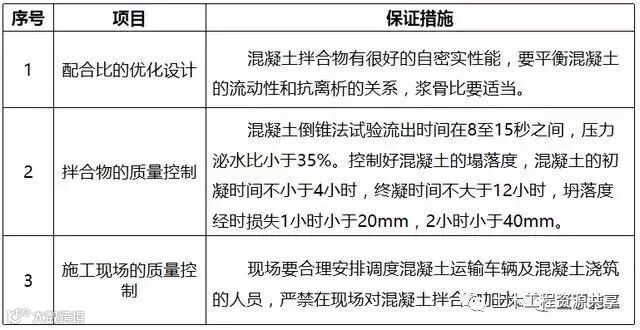

大体积混凝土裂缝控制

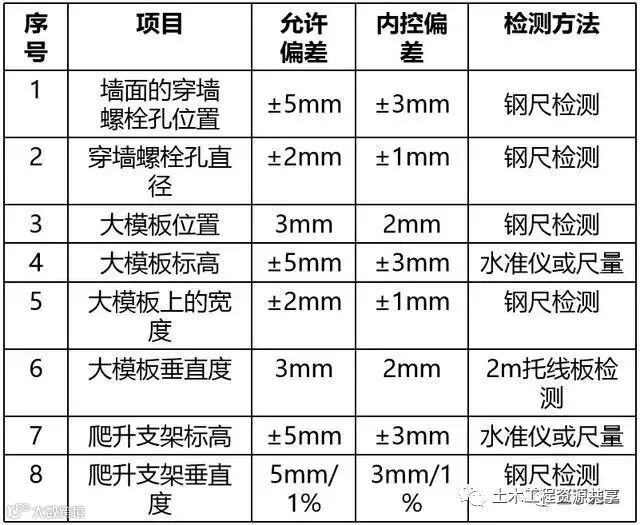

1）爬模体系质量控制

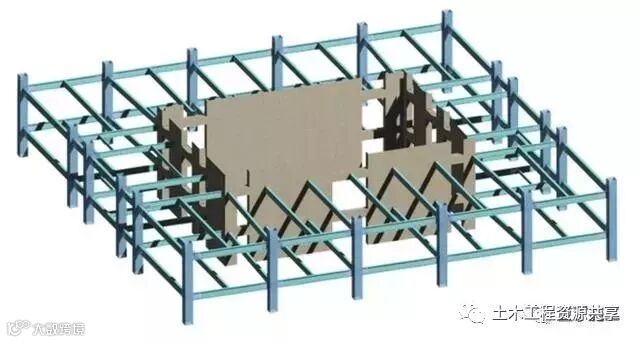

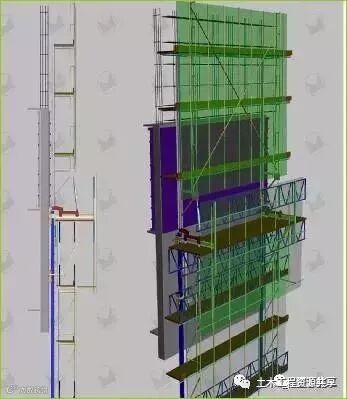

爬模示意图

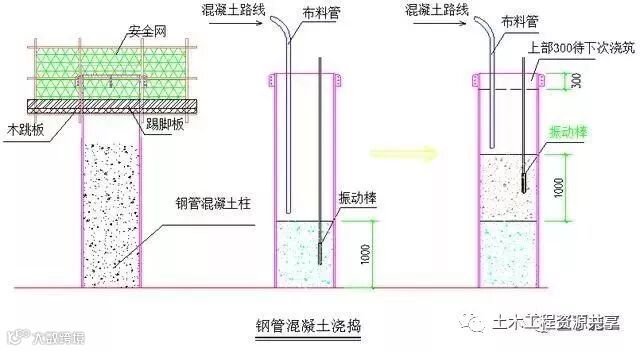

2）钢管混凝土柱

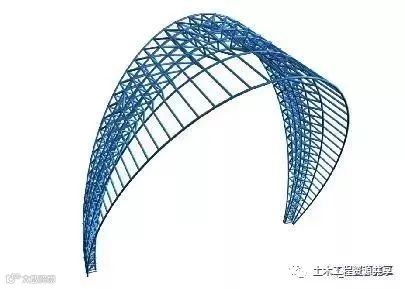

3）外框架结构

钢构测量

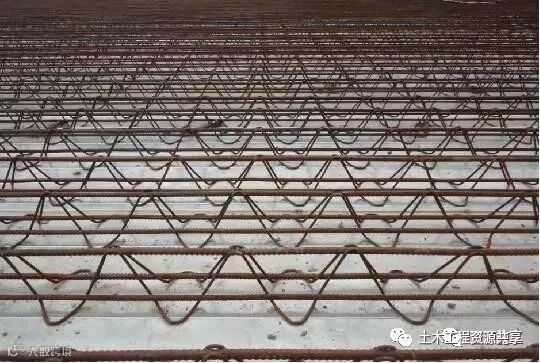

钢筋桁架楼承板

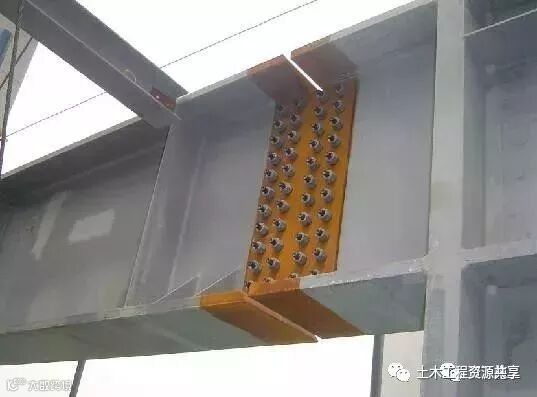

钢梁螺栓连接

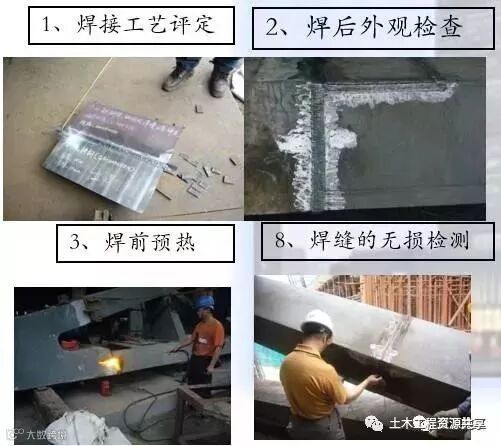

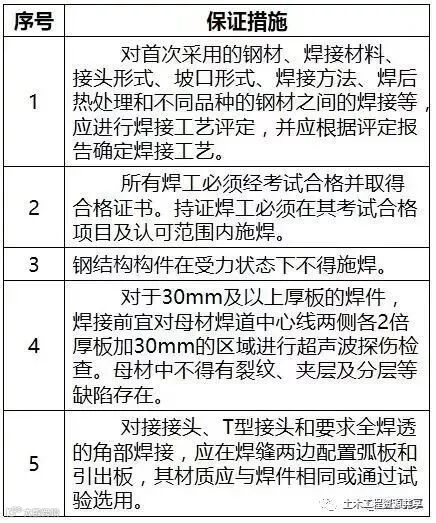

4）钢结构焊接

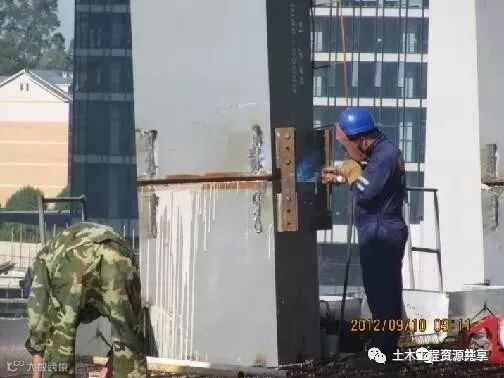

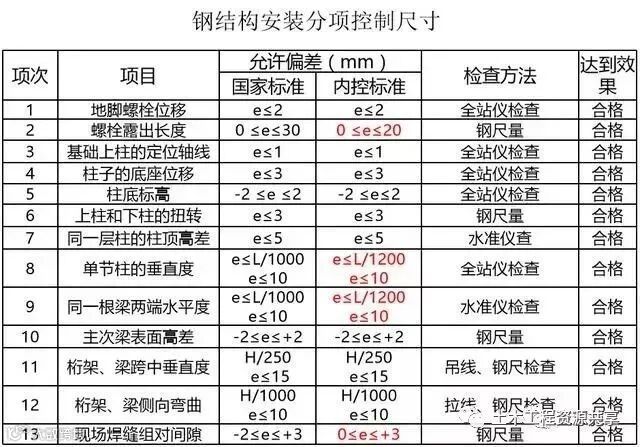

5）钢结构安装

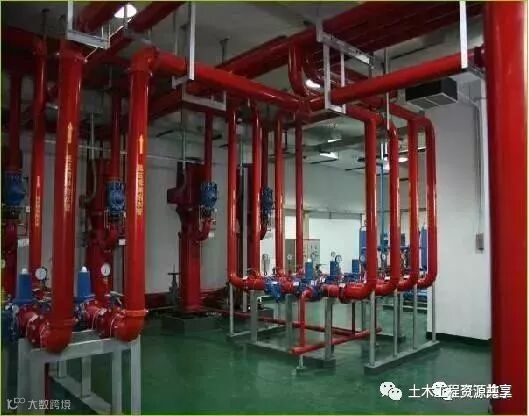

（1）设备位置成排成线、安装牢固、运行平稳；管道排列整齐、美观、坡度坡向正确、标识清晰，防腐保温规范美观；支吊架位置正确、间距均匀、固定牢固。

（2）给排水及空调管安装

管井管道布置整齐合理、标识清楚

管道安装横平竖直，必须有坡度的管道，其坡向、坡度应正确。

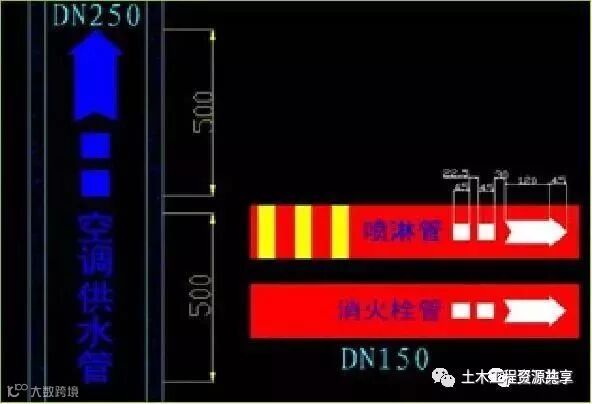

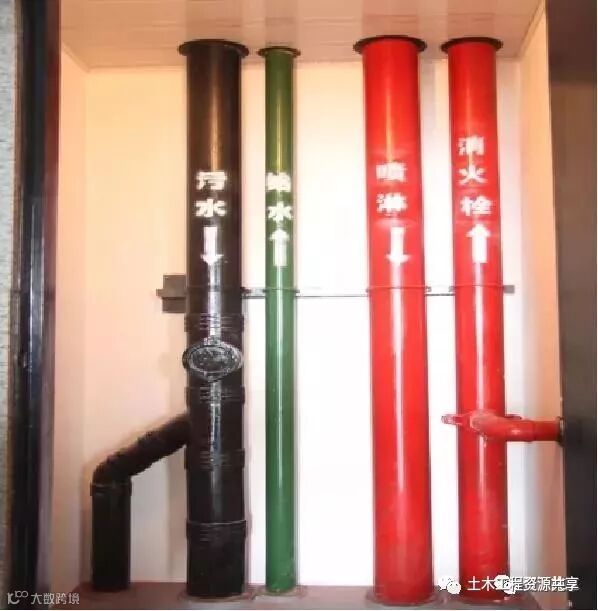

空调管道用途及流向标识方案

（3）电气工程

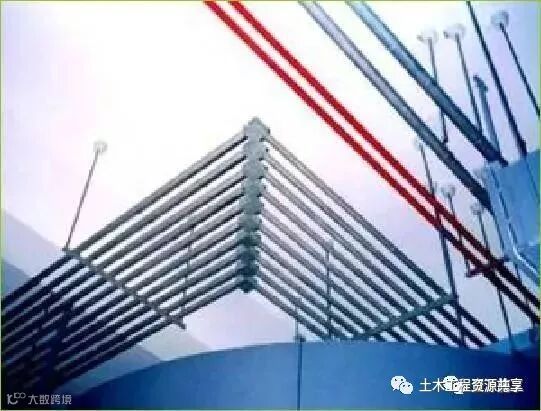

明配线管横平竖直；间距一致，相互平行支吊架垂直度水平度满足要求 。

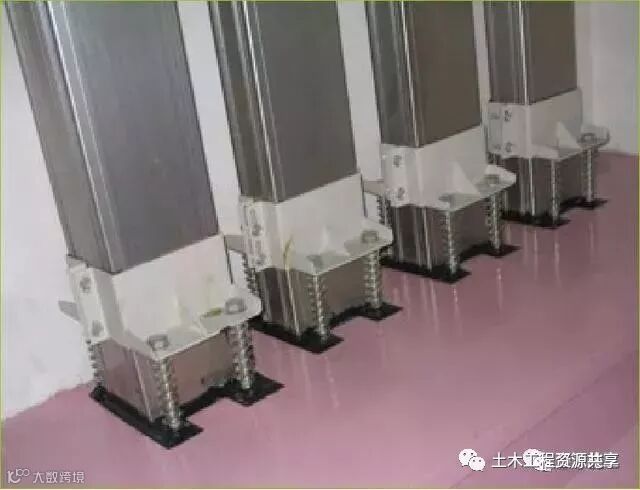

竖向母线弹簧支架设置合理，穿楼板洞口采用防火泥做防火封堵。

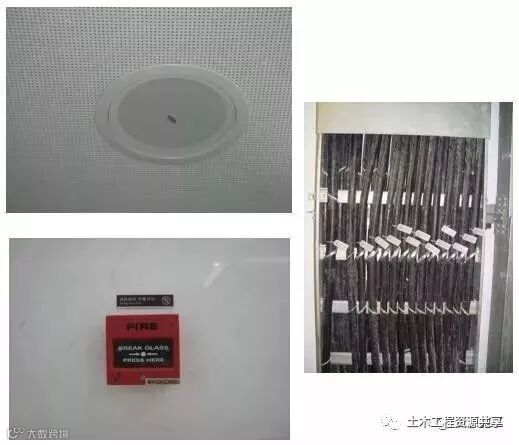

（4）智能建筑安装

工程智能化系统包括：电话网络时钟系统；楼宇自控系统；综合布线系统；广播系统；智能卡系统；闭路电视监控系统。

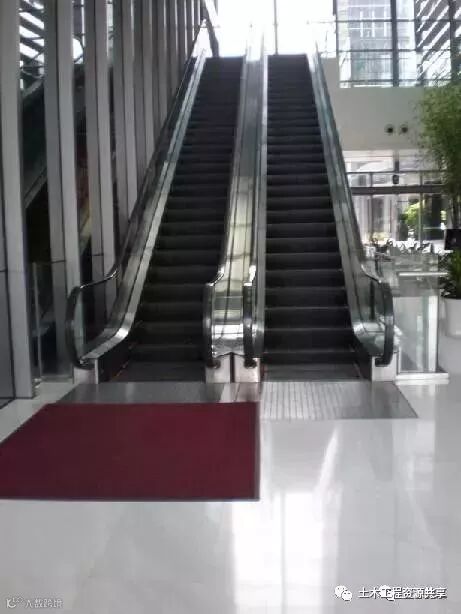

（5）电梯工程

运行噪声低，各控制信号响 应灵敏，安全可靠。

电梯工程安装精细、平层准确、无障碍通行。

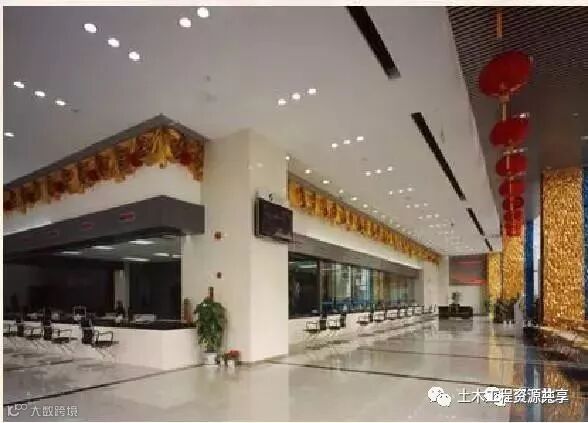

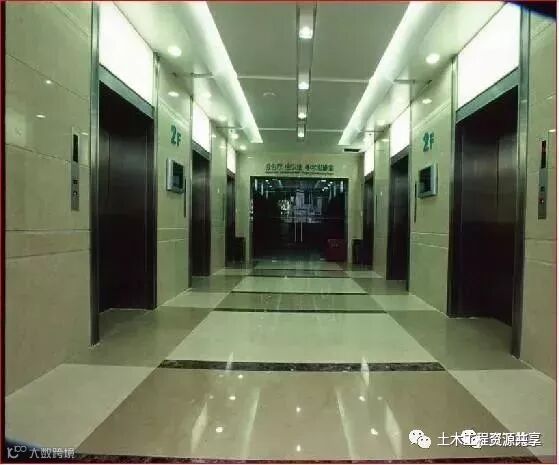

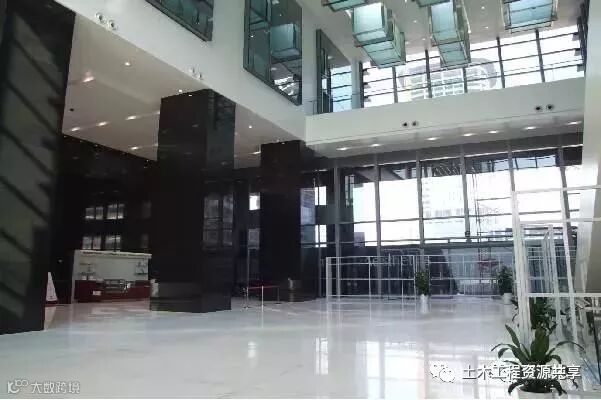

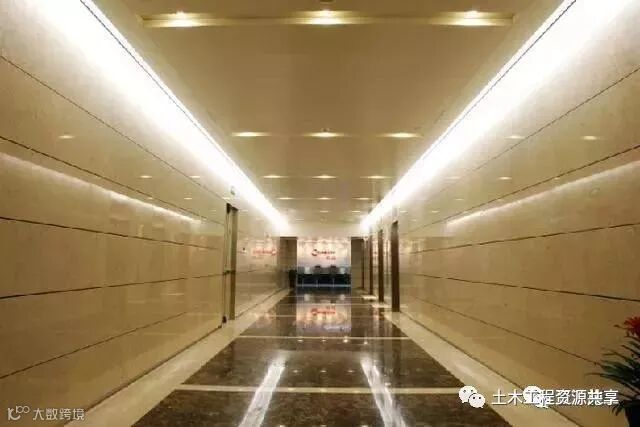

工程大堂、电梯厅、公共走道部位大理石铺贴平整，表面颜色一致。

墙面石材平整牢固，色泽均匀，分缝一致，无翘角，无打磨

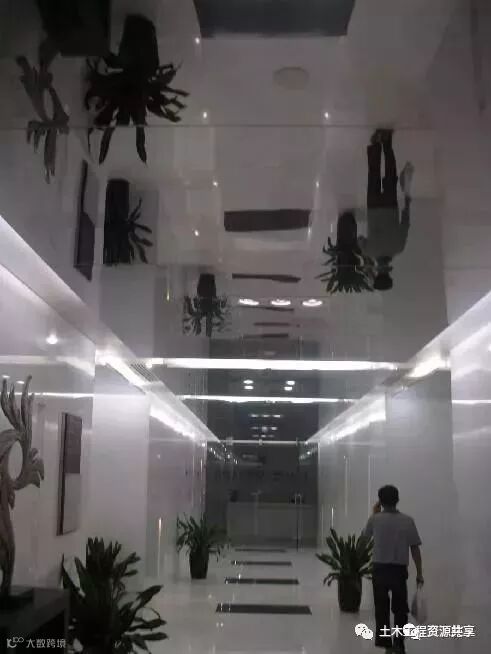

室内吊顶吊杆、龙骨和饰面板的防腐、防火处理细致，罩面板、饰面板表面洁净、平整，整体线条通顺。不锈钢铝合金镜面吊顶达到镜面效果。灯具、烟感器、喷淋头、音响、风口篦子等设备的位置布设合理、美观，周边与顶棚连接平整无缝，相互吻合严密。

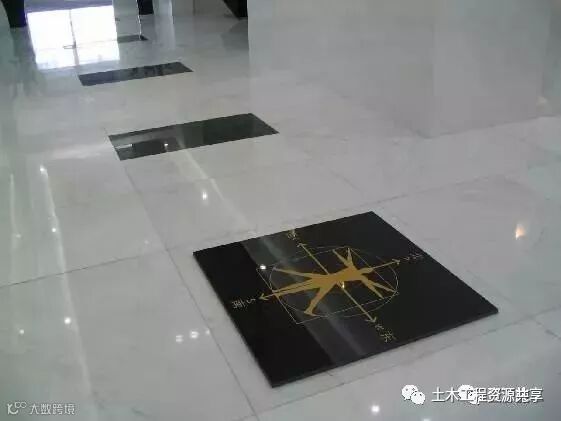

大理石地面面层与基层粘结牢固，表面平整，砖缝均匀，勾缝严密，砖的套割精细、美观。

灯具安装横成行，竖成列，斜成线，成排灯具中心线差控制2mm以内（规范5mm）

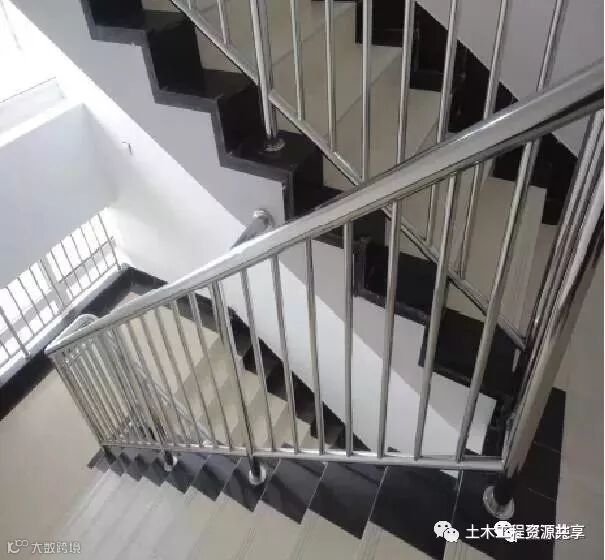

楼梯做工精良，棱角分明

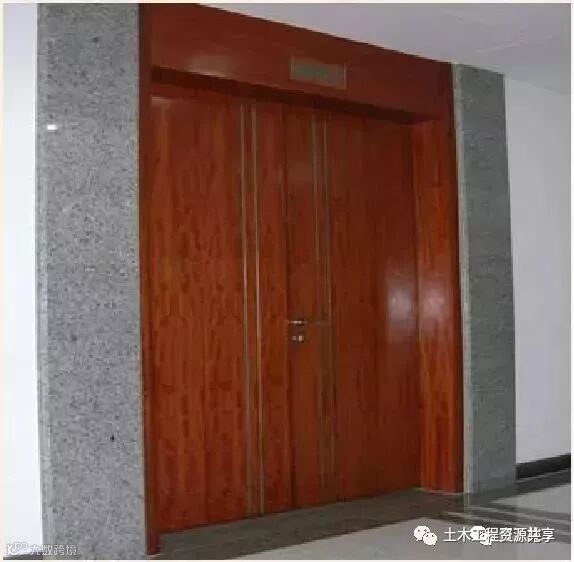

木门安装缝隙均匀，油漆细腻，手感柔滑，五金配件设置规范，朝向一致

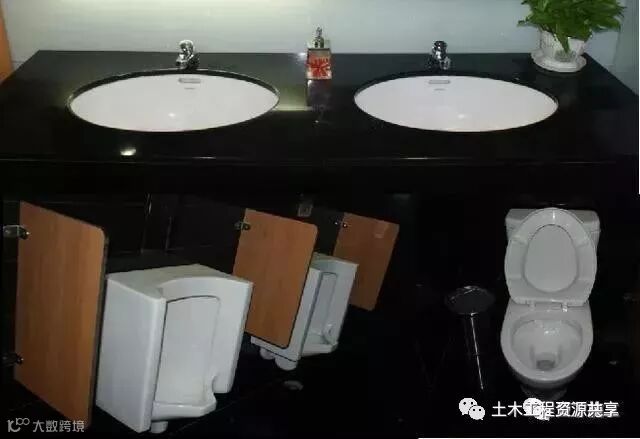

卫生间洁具居中布置，安装牢固，接口严密，排列整齐；卫生器具位置标高准确，表面光洁。

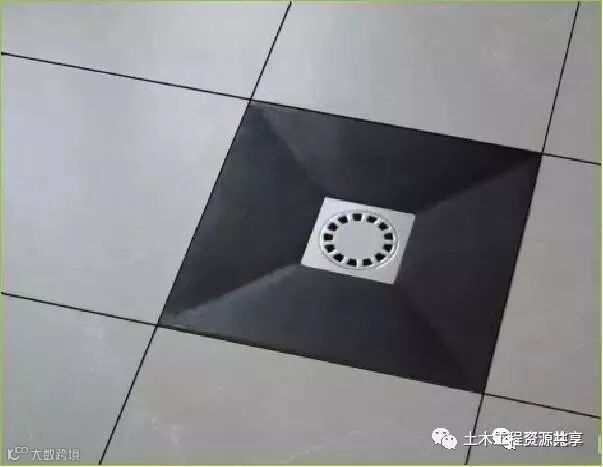

卫生间地漏与地面结合处严密平顺，做工精细，无渗漏，地漏口周边做成斗锅状，有得于排水

屋面防水卷材应平整顺直，搭接尺寸准确，无扭曲、折皱现象；

卷材与基层粘结紧密、无空鼓现象。

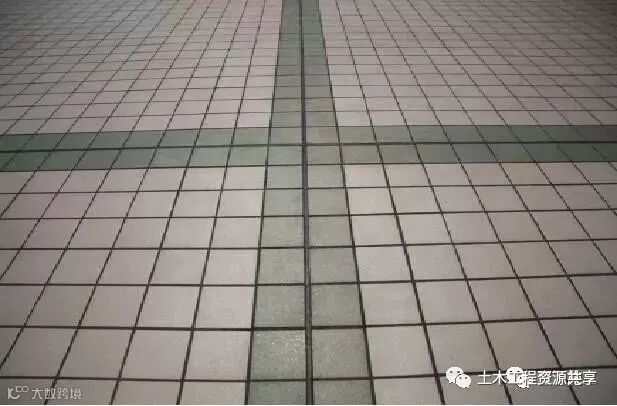

屋面砖平整、坡度坡向正确，无开裂、空鼓等质量缺陷，分格缝设置规范、宽窄一致，屋面排水顺畅，无积水、无渗漏。

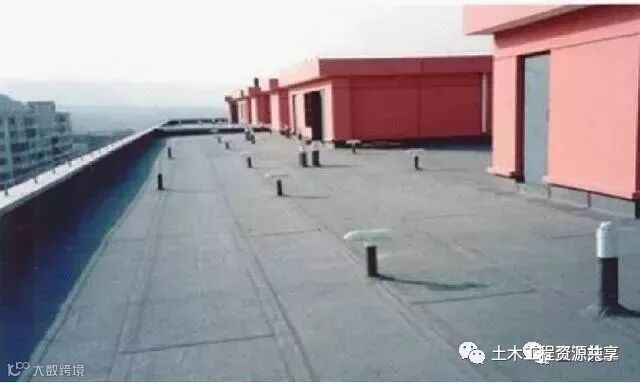

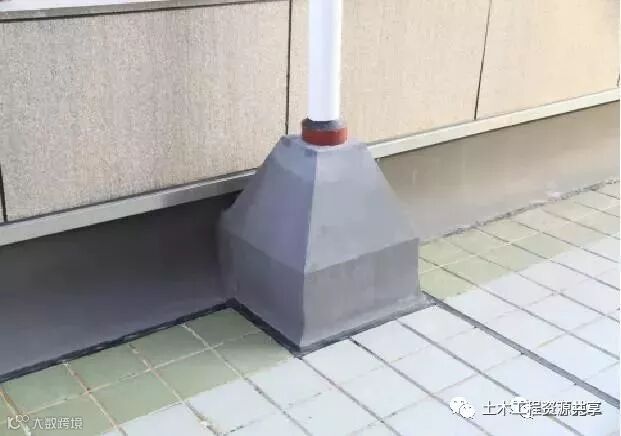

屋面排气孔按规范要求设置，布置合理，美观大方

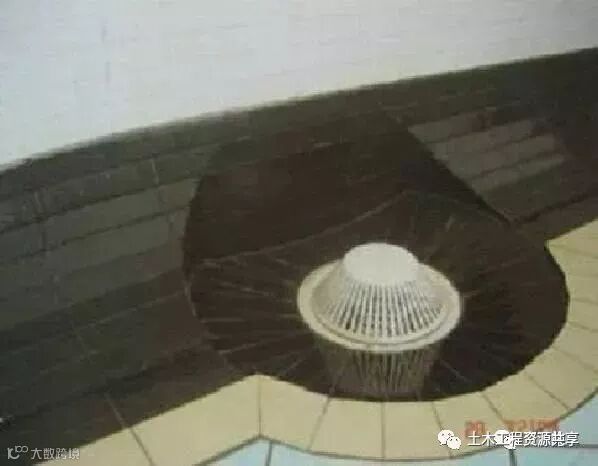

水口排水畅通，无积水，牢固耐用

屋面避雷网横平竖直，支撑点间距一致合理

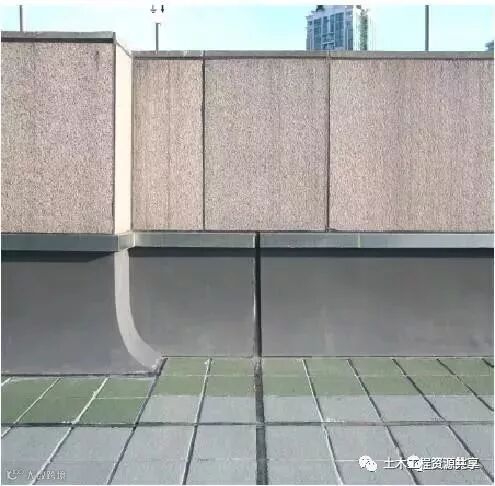

泛水保证女儿墙、外墙墙不受雨水冲刷

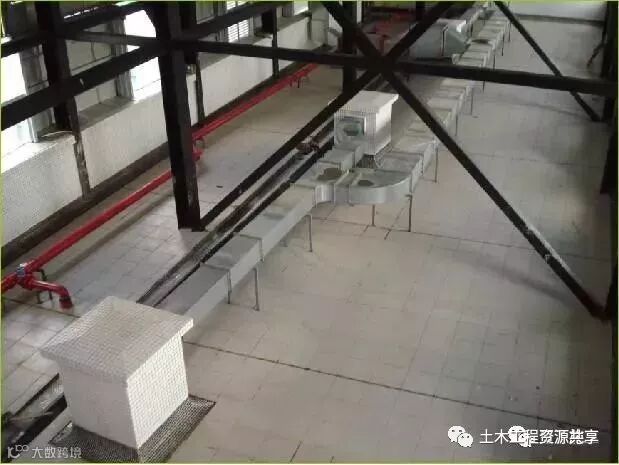

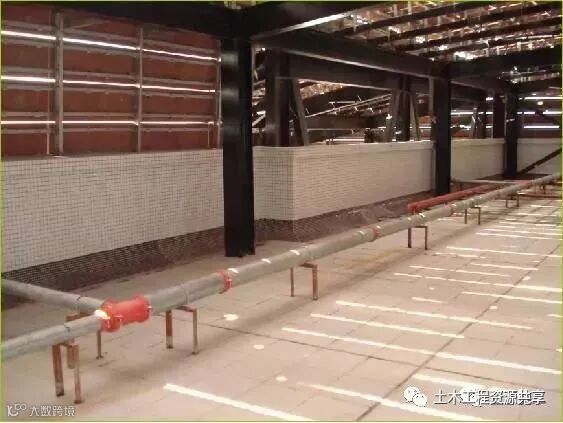

屋面水平管道架空敷设平直规范

分格缝设置合理、横平竖直、填缝密实

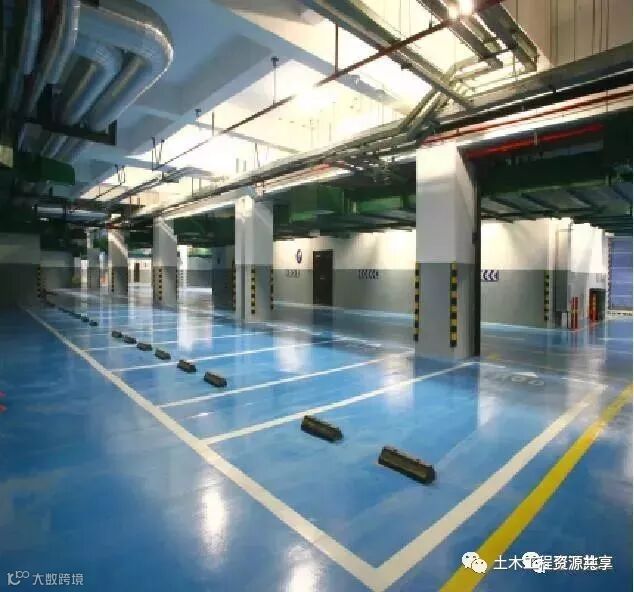

地下车库地坪采用环氧地坪，环氧涂层坚固、耐磨性好；涂层表面美观，无分色、浮色；涂层表面密实、光洁、容易清洗；无砂孔，无窝洞，无裂缝；涂层与接着基面附着性能优良。
