【施工技术】梁板柱连接节点技术，按照步骤来水到渠成！

现场开始绑扎钢筋前，首先应将垫层上、模板内的垃圾等清理干净。

绑扎时在模板上先划出钢筋位置线：底板钢筋应在垫层上划线；墙板钢筋在模板上划线；柱子箍筋在两根对角线上划点，梁的箍筋应在架立筋上划点。

模板工作面经清理完成后再整体交付钢筋班。

受拉钢筋的最小锚固长度La及抗震锚固长度LaE应符合16G101-1规范要求：

（一）柱钢筋绑扎

1、在楼板混凝土上弹出柱子定位控制线，对柱子位置进行检查，如有主筋偏位超出规范范围应及时上报，并由技术负责人做出处理方案后，根据处理方案进行施工，现场不得自行处理。

2、套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后焊接柱子钢筋，箍筋的接头（弯钩叠合处）应交错布置在四角纵向钢筋上。

3、画箍筋间距点 ：在焊好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距点。

4、柱箍筋绑扎:按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。

箍筋的弯钩叠合处应沿柱子竖筋交错 布置，并绑扎牢固。柱子上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求。

设计要求箍筋设拉筋时，拉筋应钩住箍筋。

5、安装柱垫块：柱子采用塑料垫块，其纵横间距不得超过800mm且横向间距不得少于2个。

（二）纵向筋接长正确做法

（三）柱筋偏位处理节点

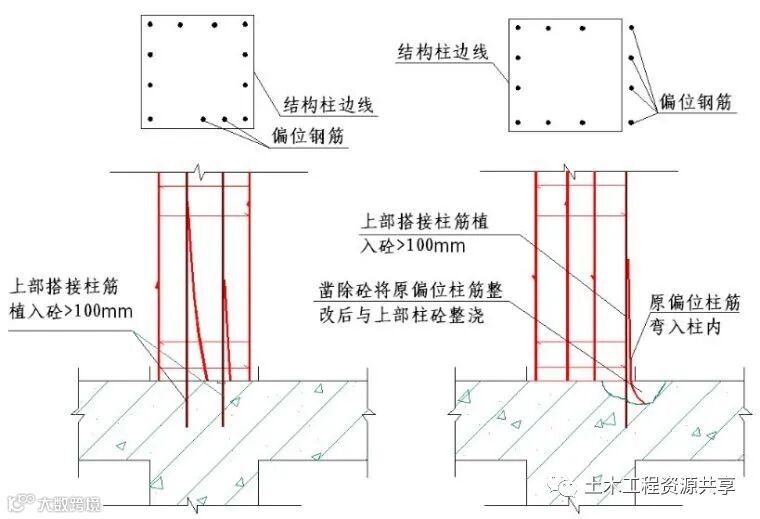

 结构柱钢筋内偏位处理节点        结构柱钢筋柱外偏位处理节点

注:若地下室柱钢筋在柱外偏位时,可以不弯柱筋，将柱尺寸适当加大将柱筋包入砼内。

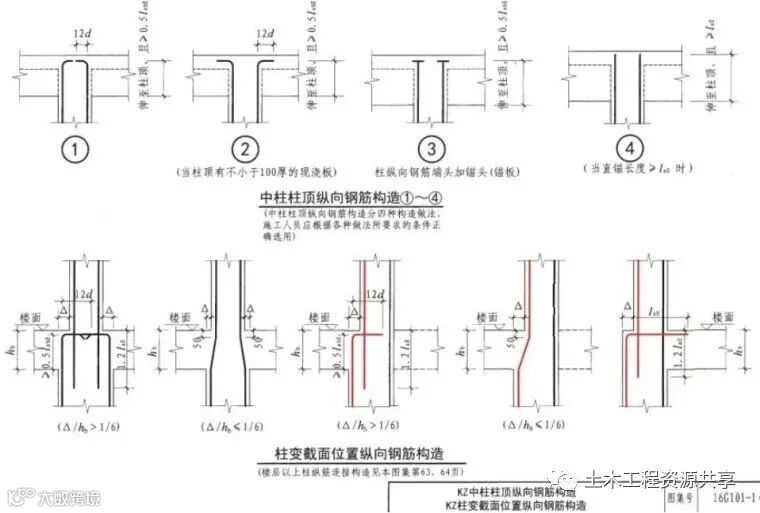

（四）变截面柱构造要求

（五）柱箍筋加密构造要求

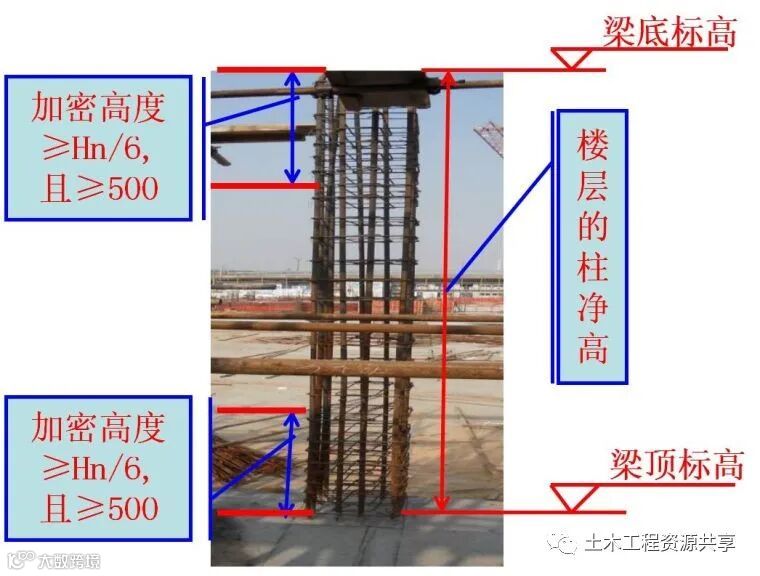

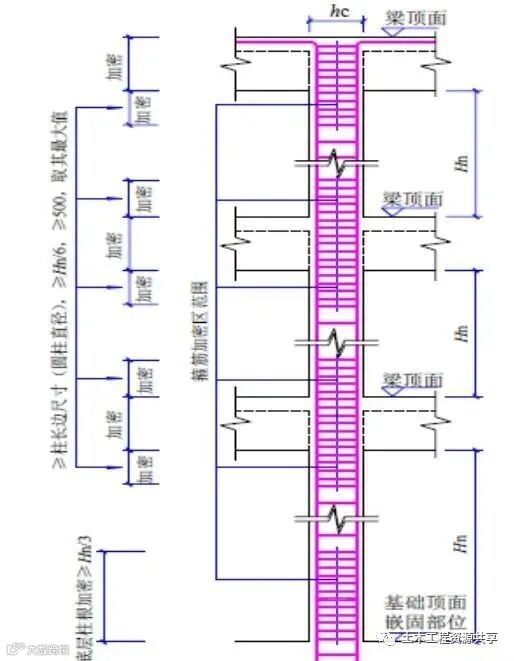

（六）柱箍筋加密区范围

（七）核心箍筋要求法

（八）钢筋保护层垫块设置要求

柱四周对称设置

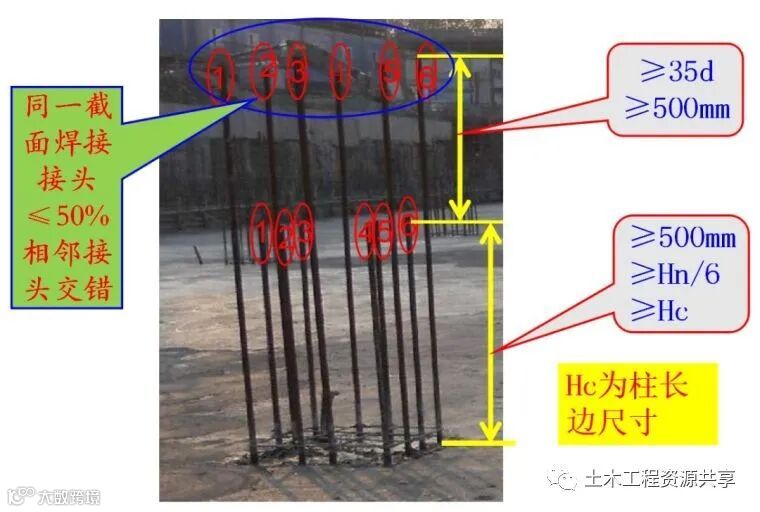

（九）柱纵向钢筋焊接连接要求

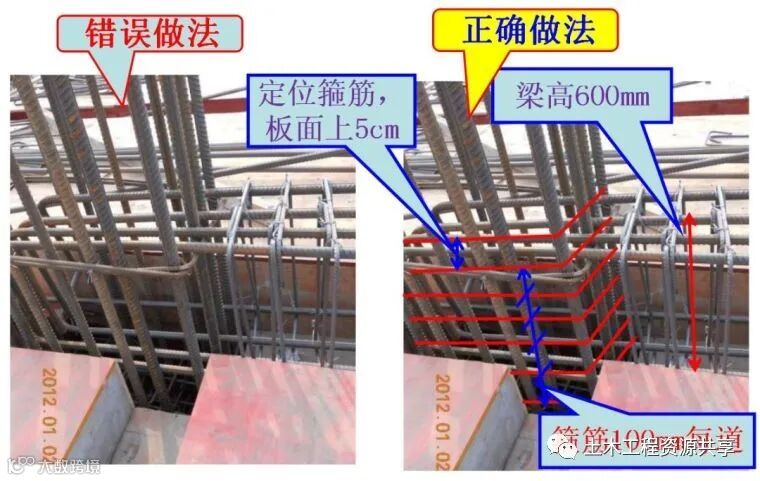

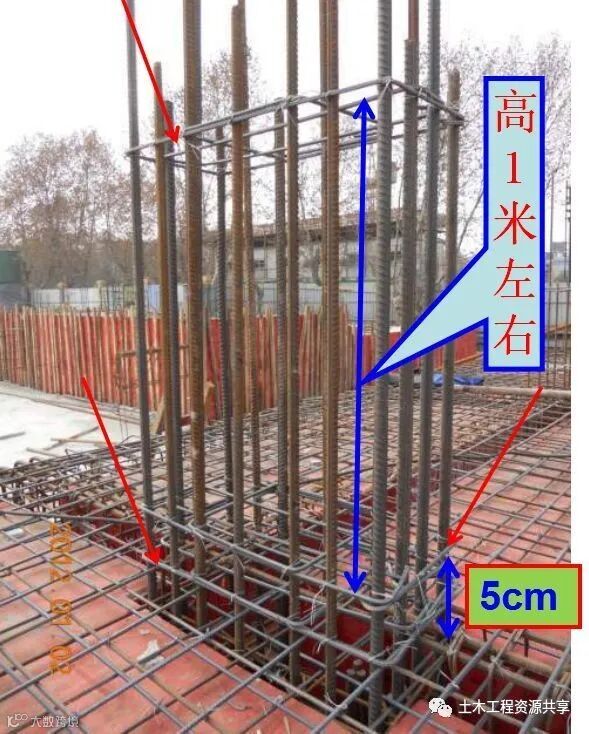

（十）定位箍设置要求

起始箍筋离地50mm左右，柱纵向筋与梁筋牢固绑扎

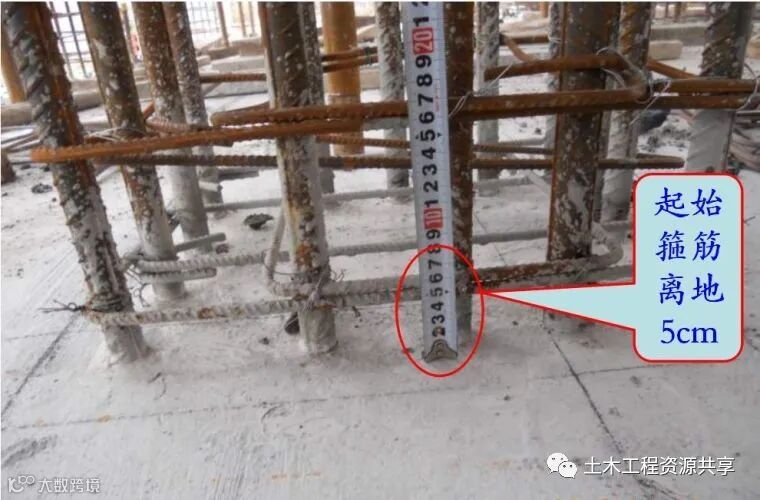

（十一）柱子起始箍筋

1、在楼板混凝土上弹出墙身及门窗洞口位置线，再次校正预埋插筋，如有位移时，同柱主筋处理。

2、墙身分布筋的安放顺序：应先绑竖筋向定距卡，把墙身所需的竖向分布筋立放在墙柱边与墙柱稍微固定。

再绑横筋向定距卡，然后自上而下将横向分布筋固定于墙上。最后固定纵向分布筋。

3、墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎，其搭接程度及位置要符合设计图纸及施工规范的要求。

为保证墙体钢筋在混凝土浇筑时不产生移位，每层拟在楼板顶设置一道用A8钢筋焊制的墙筋定位架，用于墙体两层钢筋间相对位置的定位及单根钢筋的定位。

4、为保证门窗洞口标高位置正确，在洞口竖筋上划出标高线。门窗洞口要按设计要求绑扎连梁钢筋，锚入墙内长度要符合设计要求。

另外，配合其他工种安装预埋管件、预留洞口等，其位置、标高均应符合设计要求。

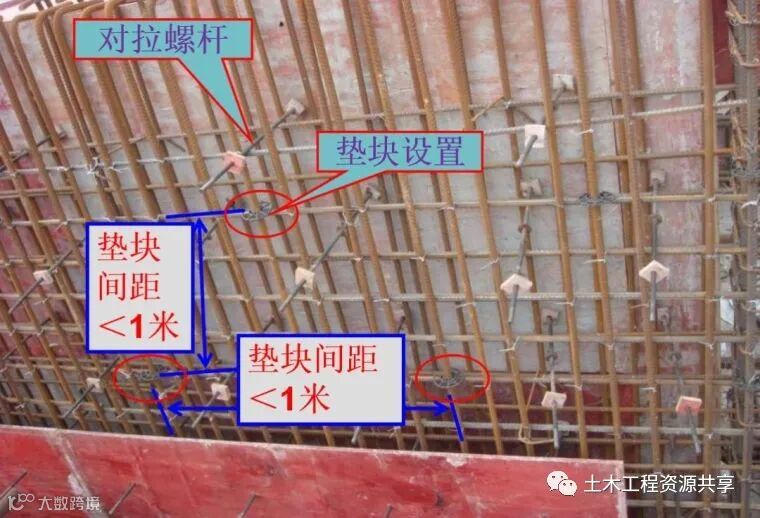

5、墙筋垫块采用塑料垫块，呈梅花形布置，纵横间距不超过800* 800mm 。

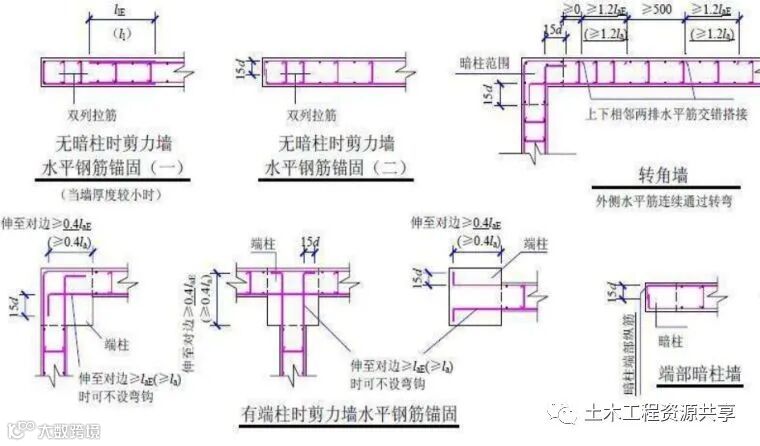

（一）剪力墙构造做法

（二）板在墙、柱端部支座锚固构造

（三）剪力墙标准做法

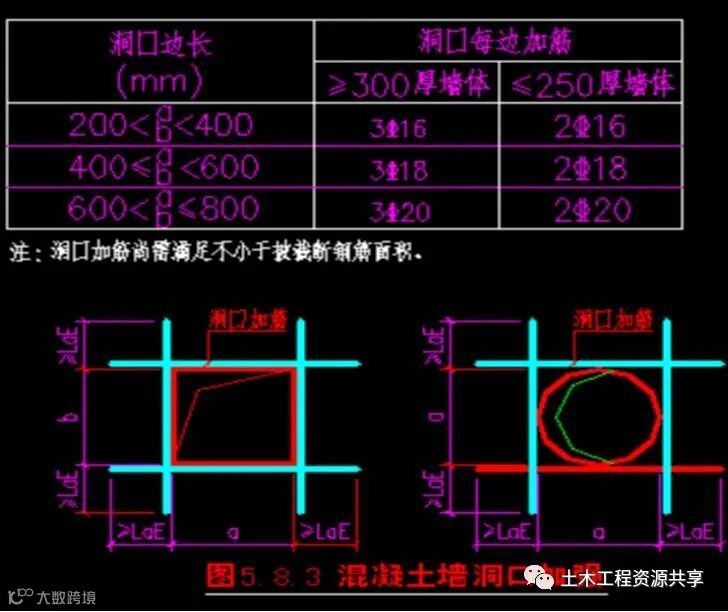

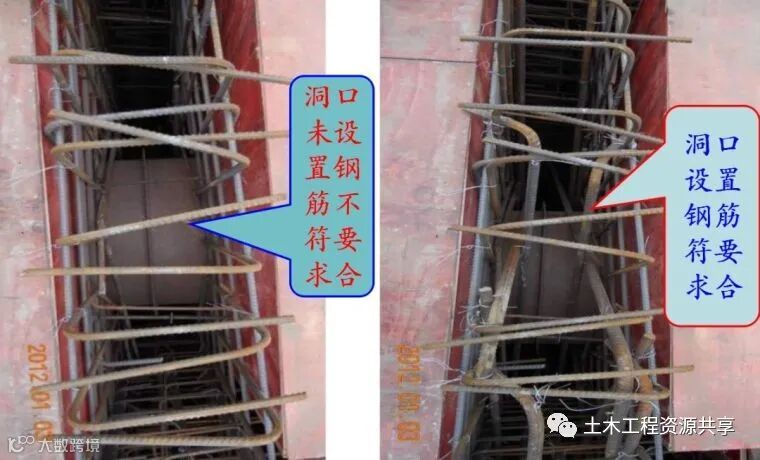

（四）墙、板预留洞口加强钢筋构造

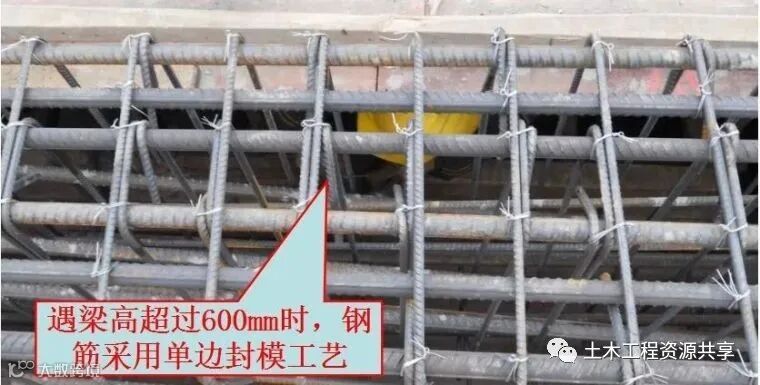

1、梁钢筋的绑扎应遵循先框架梁后非框架梁，先主梁后次梁，先绑扎低跨梁，后绑扎高跨梁。

2、先自下而上穿好梁钢筋并在梁主筋上画出箍筋间距，套梁箍筋，再将箍筋按已画好的间距逐个分开。

3、绑梁上部纵向筋的箍筋，用套扣法绑扎。箍筋在叠合处的弯钩，在梁中应交错绑扎。梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁端与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。

4、节点处钢筋穿插十分稠密时，应特别注意梁顶面主筋间的净距要有30mm，以主筋间的最小净距要求。

5、主筋为双层时，可用水泥预制条垫在两层钢筋之间，水泥预制条排距应≥ 1.5m且不少于2根。

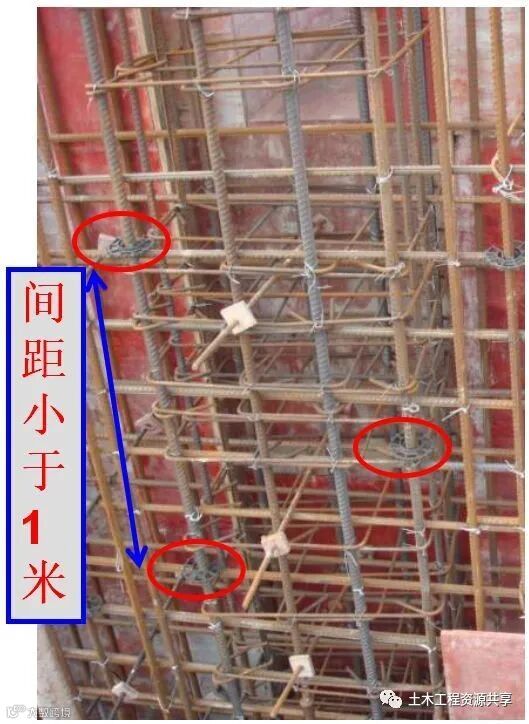

6、 安装垫块：在主、次梁箍筋与主筋的交叉点处下垫大理石垫块 ，垫块的间距不应超过800mm，梁侧边采用塑料垫块，纵横间距不超过1000mm 。

7、梁钢筋绑扎时应防止水电管线将钢筋抬起或压下，且梁钢筋未验收合格前应防止防雷接地将其端部或主、次梁相交处焊牢。

（一）梁箍筋安装前划线定位

（二）梁筋标准安装

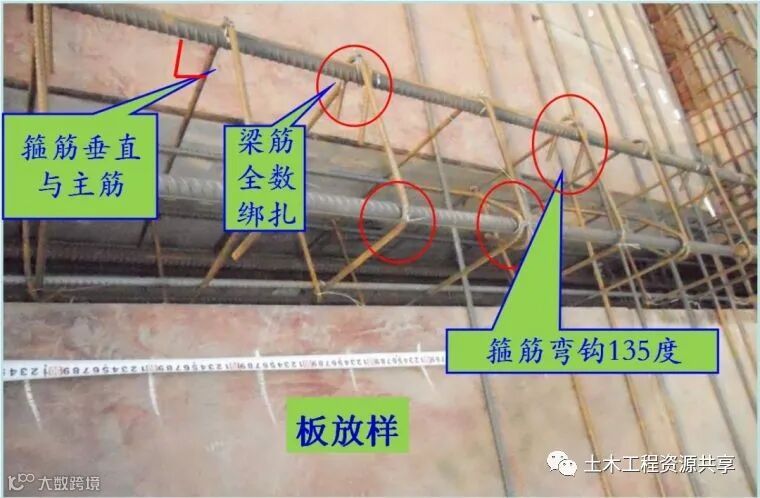

                                          箍筋竖向垂直              箍筋弯钩程135°

（三）主次梁交接处核心箍设置

（四）梁纵向钢筋接长位置构造要求

梁筋接长构造要求

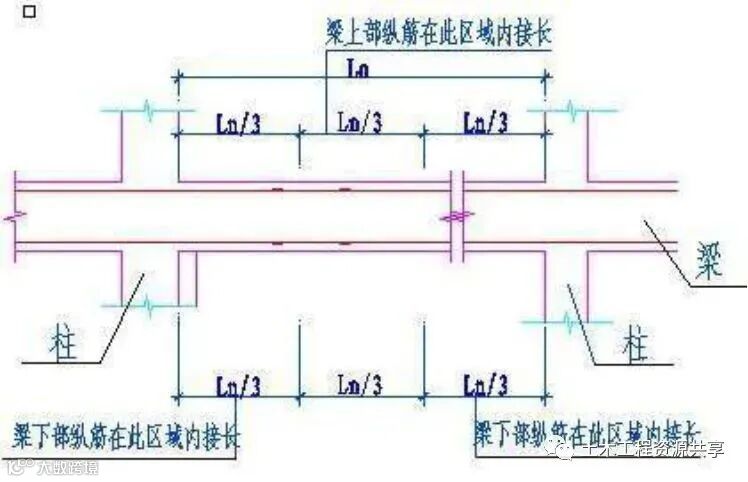

梁上部纵筋接长需在跨中Ln/3范围内，梁下部纵筋接长须在墙、柱支座处Ln/3范围内。

（五）梁纵向钢筋构造要求

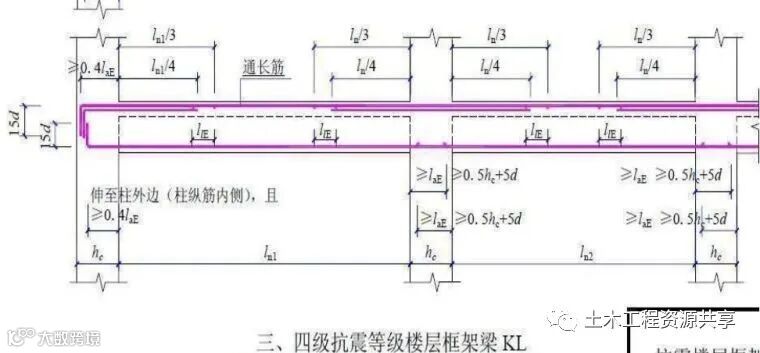

（六）屋面梁节点标准做法

（七）梁钢筋标准安装

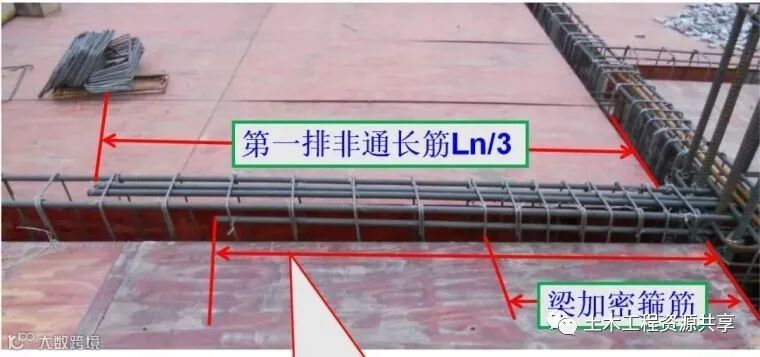

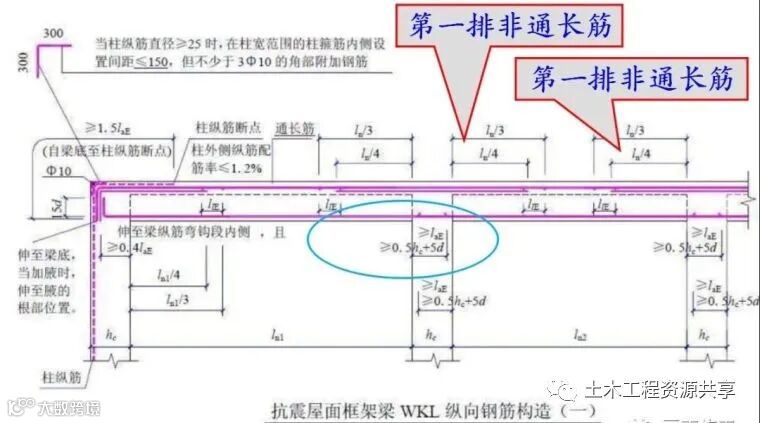

                                       第二排非通常筋Ln/4

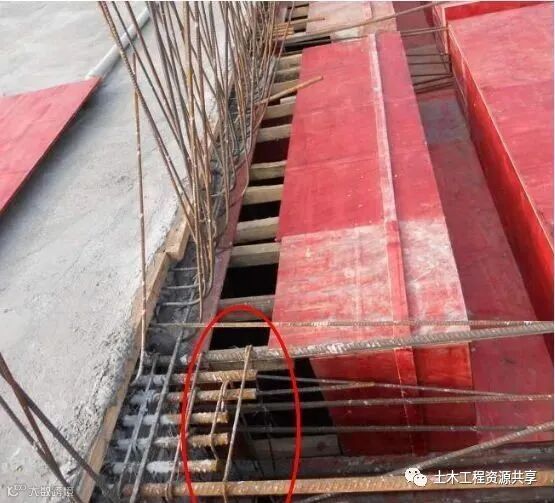

（八）梁纵向钢筋接长错误做法

梁上部纵筋接长需在跨中Ln/3范围内，梁下部纵筋接长需在墙、柱制作处Ln/3范围内。

同一截面处接长面积大于50%

（九）梁筋绑扎（不合格）

（十）梁底筋标准绑扎（合格）

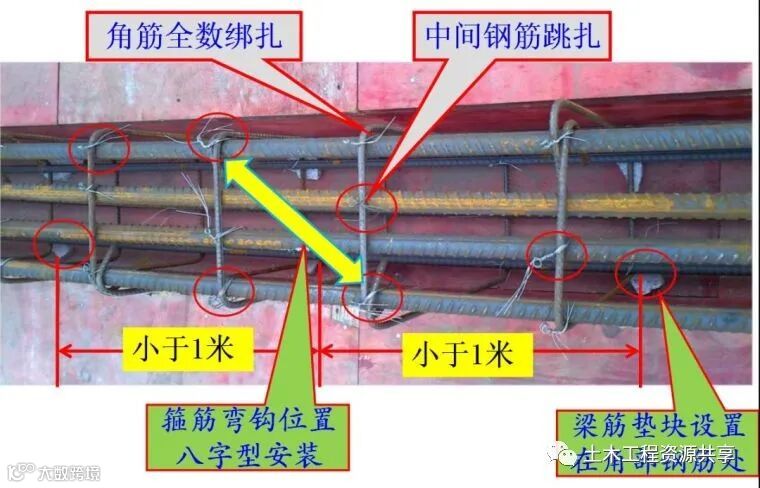

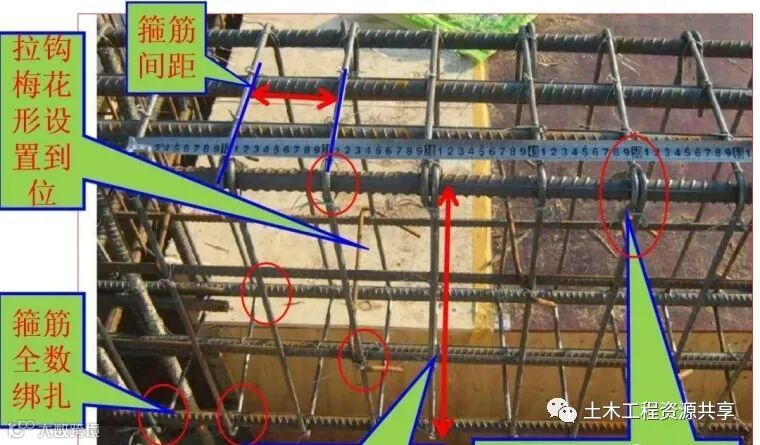

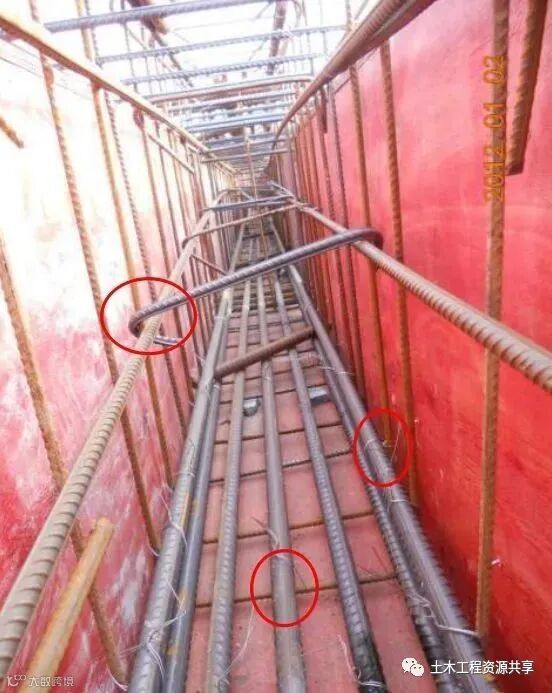

梁底板角筋全数绑扎，中间纵筋跳扎，拉钩设置到位。

（十一）梁筋间距要求

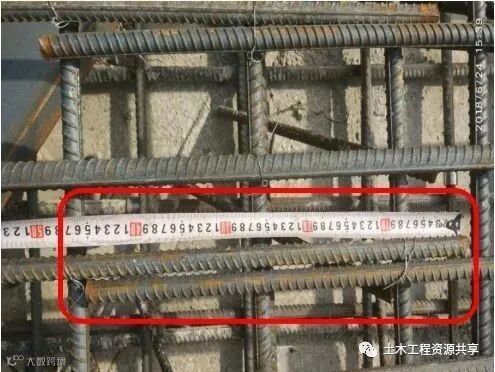

梁上部纵筋净距：≥30mm,且≥1.5d;

梁下部纵筋净距：≥25mm,且≥1.0d。

                     错误做法                                         正确做法

1、清理模板上面的杂物，用粉笔在模板上划好主筋，分布筋间距。按划好的间距，摆放受力主筋、后放分布筋。

预埋件、电线管、预留孔等及时配合安装。在现浇板中有板带梁时，应先绑板带梁钢筋，再摆放板钢筋。

绑扎板底筋时应检查两端是否伸到梁中，绑扎板筋时一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎。负弯矩钢筋每个相交点均要绑扎。

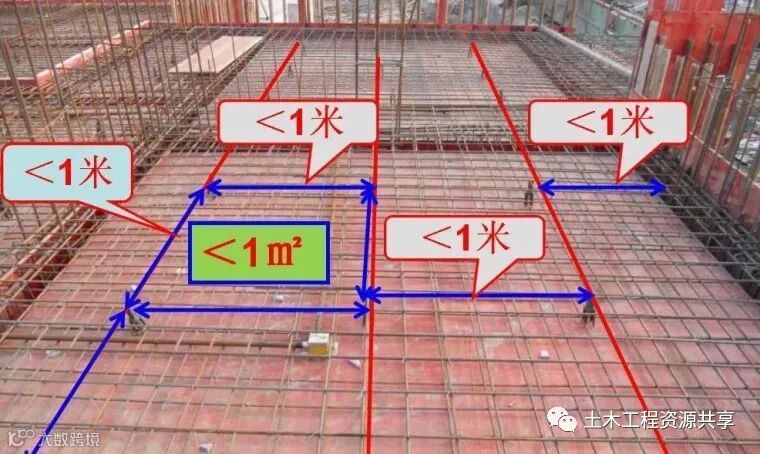

2、板面筋成品马凳 ，马凳间距不大于1000mm*1000mm。方能组织钢筋隐蔽验收。

3、板下层筋垫块纵横间距不超过800mm* 800mm ，呈梅花形布置。

4、板钢筋绑扎时应防止水电管线将钢筋抬起或压下 。

5、板的钢筋网绑扎完成后应注意板上部的负筋，要防止被踩下；特别是雨篷、挑檐、阳台等悬臂板，要严格控制负筋位置，以免拆模后断裂。

（一）板筋安装前放样

（二）楼板纵向受拉钢筋绑扎搭接要求

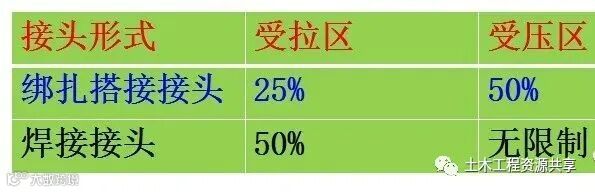

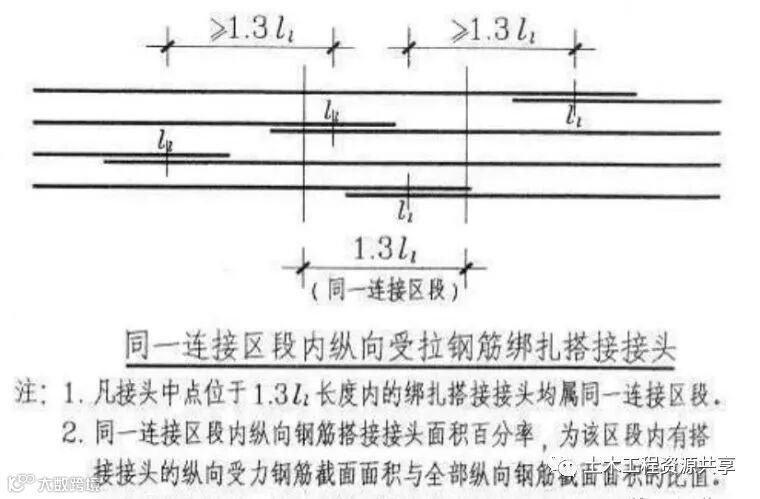

所有接长接头相互错开，采用焊接的接头时，从任一接头中心至长度为钢筋直径的35且不小于500mm的区段范围内，有接头的受力钢筋截面面积占受力钢筋总截面面积百分比如下：

（三）板下部筋在梁支座正确搭接

深入梁内长度≥1/2梁宽且≥5d

（四）板上部筋在跨中搭接

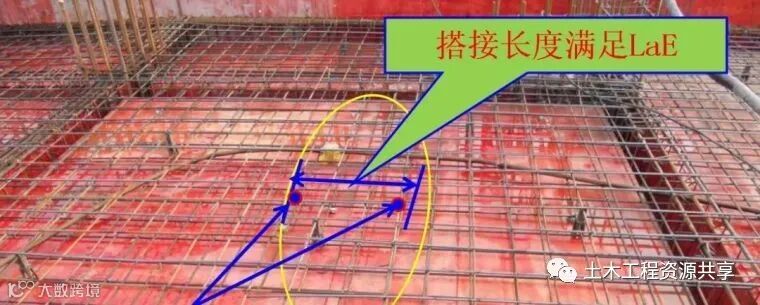

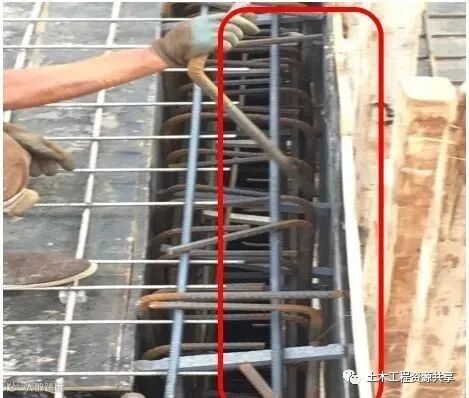

楼板的下部钢筋在梁支座内搭接，板的上部钢筋在板中搭接。搭接接头保证两点绑扎。

        搭接接头

        两点绑扎

（五）楼板筋长短跨设置位置

 双向板的下部钢筋：短跨钢筋置于下排，长跨钢筋置于上排，双下板的上部钢筋：短跨置于上排，长跨置于下排。

（六）板筋马凳标准设置要求

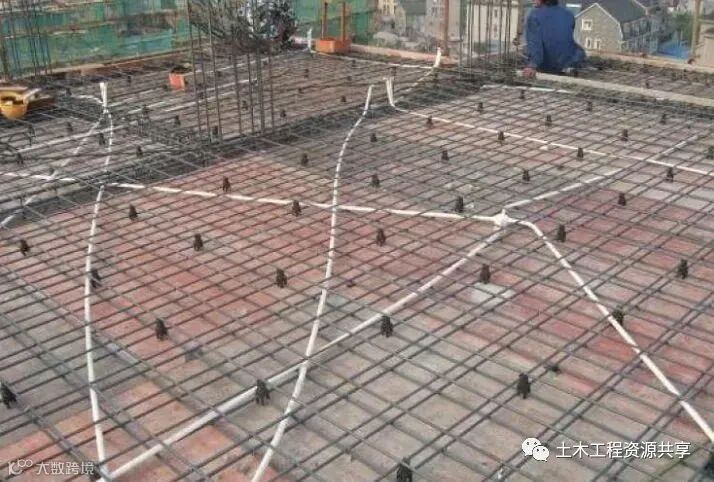

板筋马凳标准设置实例

（七）板筋绑扎标准要求

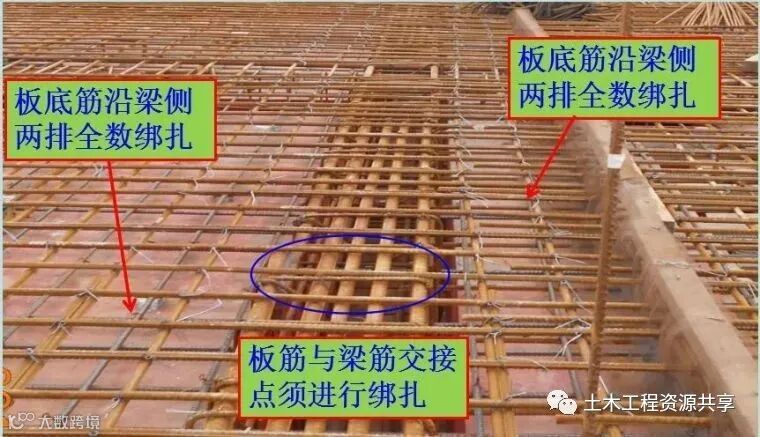

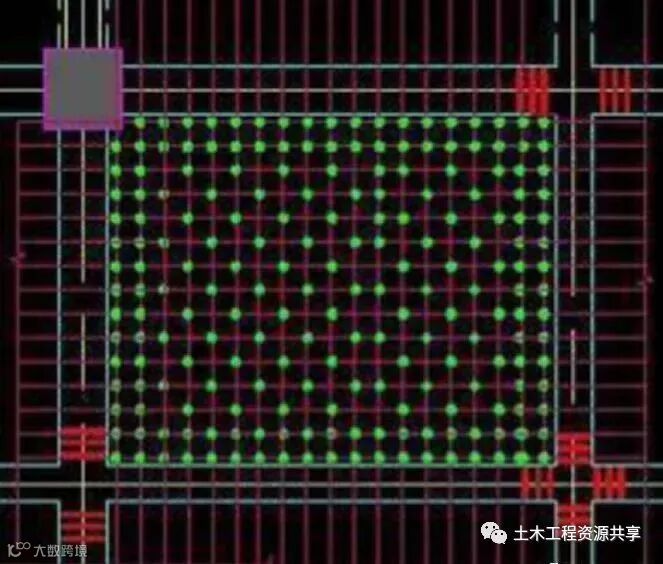

梁两侧第一、二排板筋要求满扎，其余部位梅花型跳扎

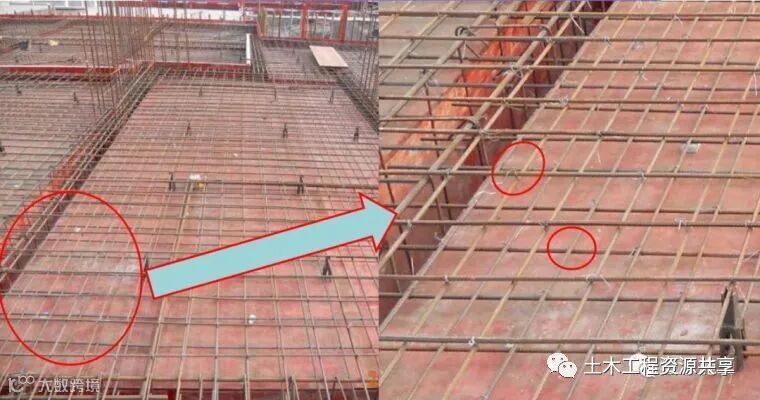

板筋两边分布不均匀

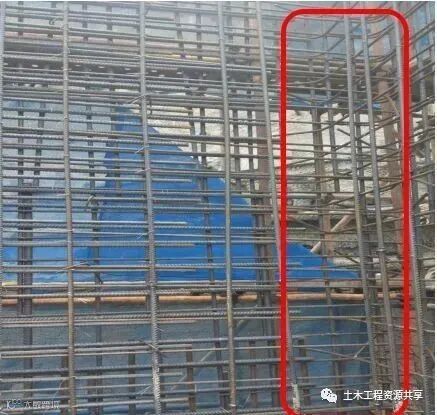

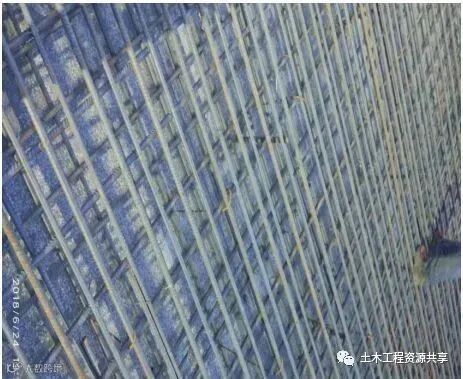

墙竖向筋锚固长度不足

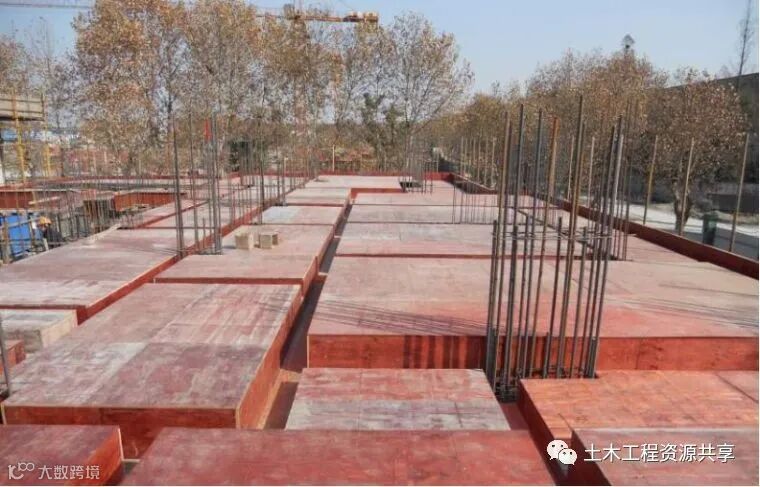

柱锚固被切断

基础钢筋搭接长度不足

筏板钢筋挂钩间距过大

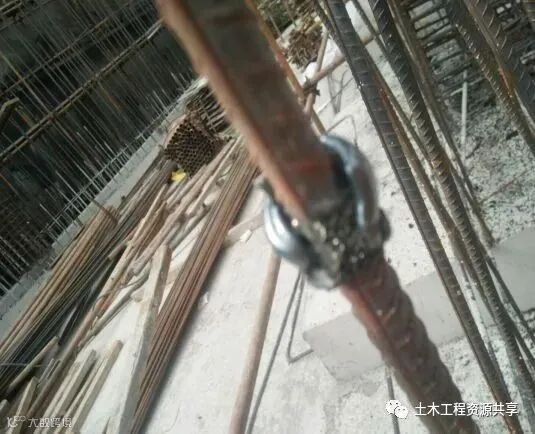

电渣压力焊含肉不饱满

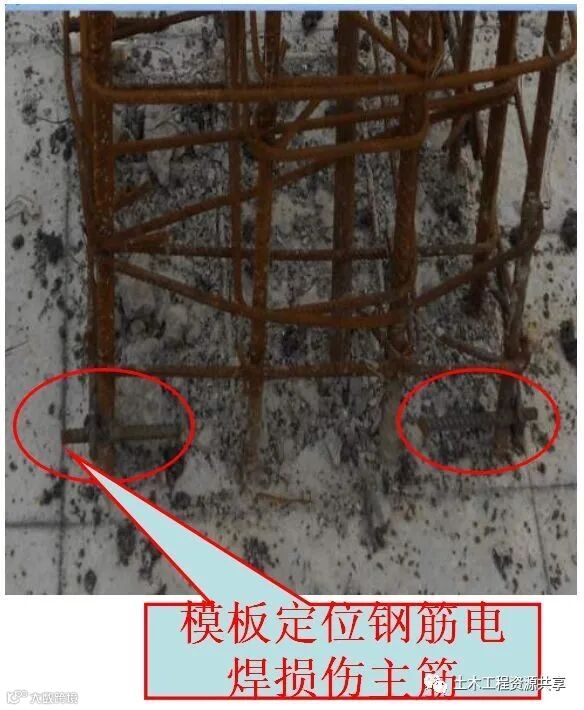

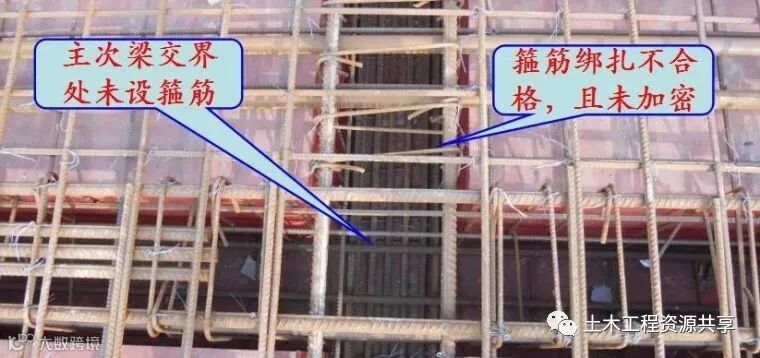

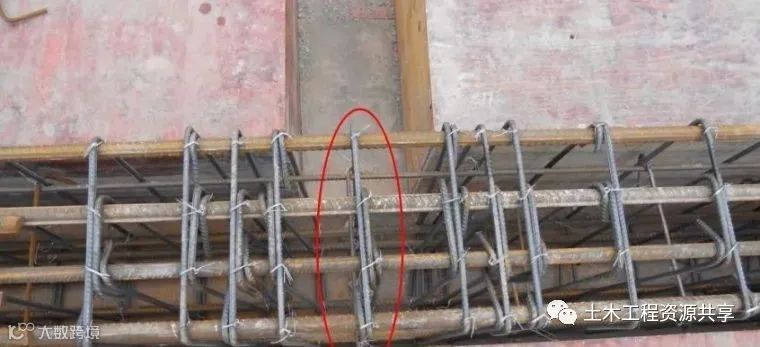

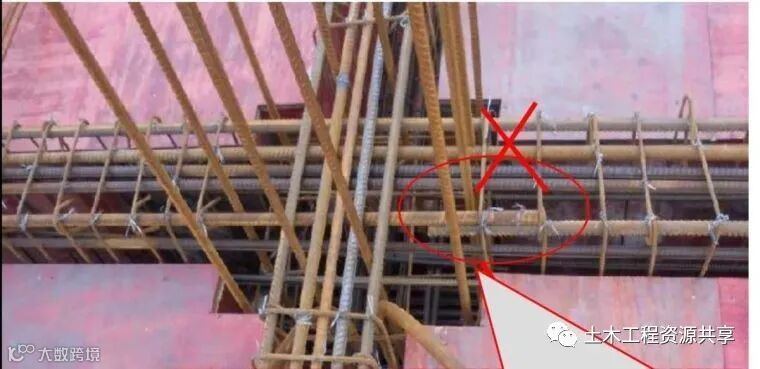

主次梁交接处加密区箍筋缺失

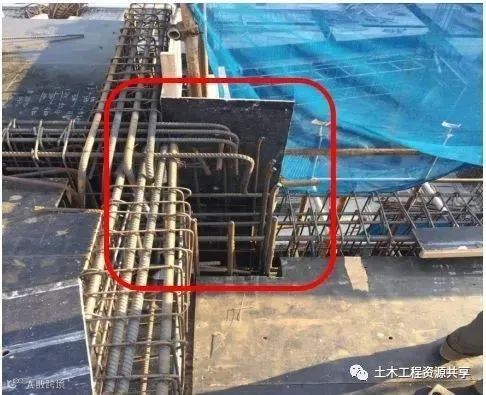

墙水平筋未锚入柱内
