1、

【施工用电】

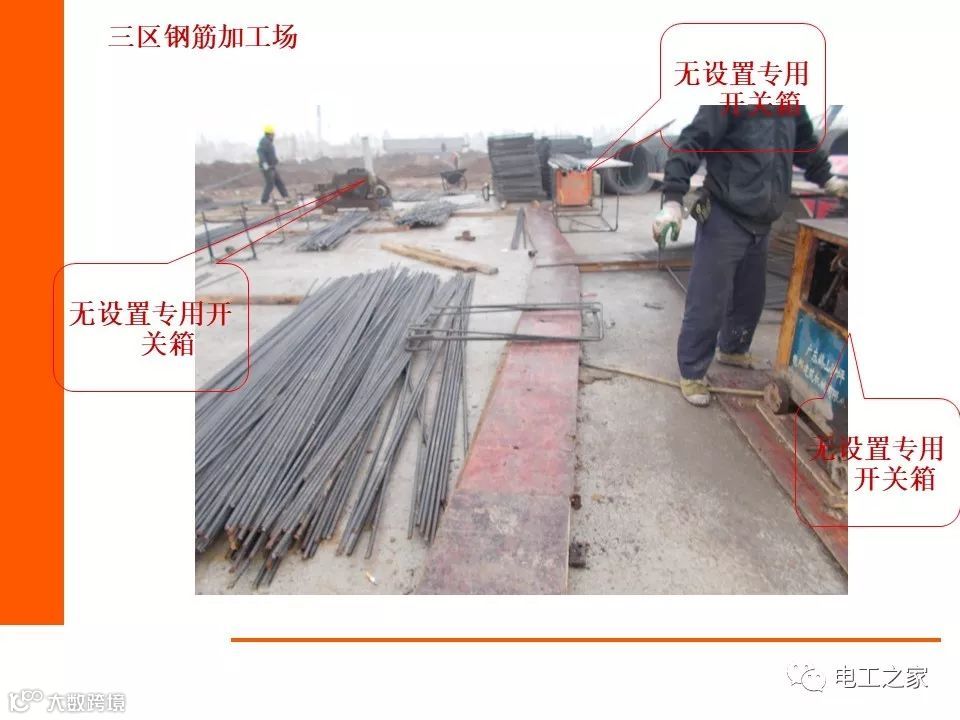

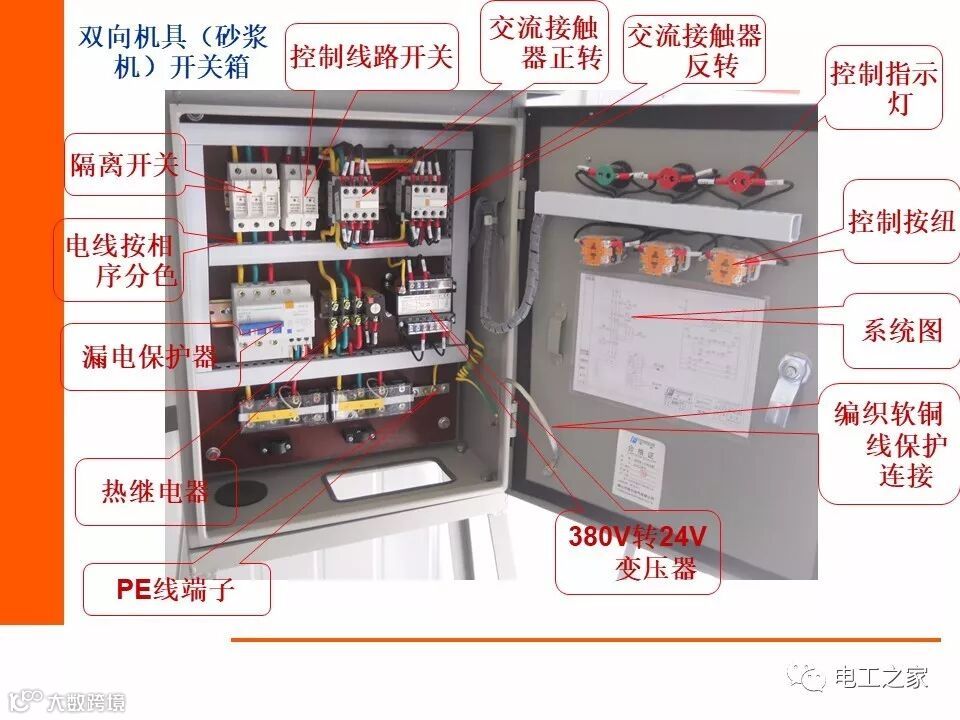

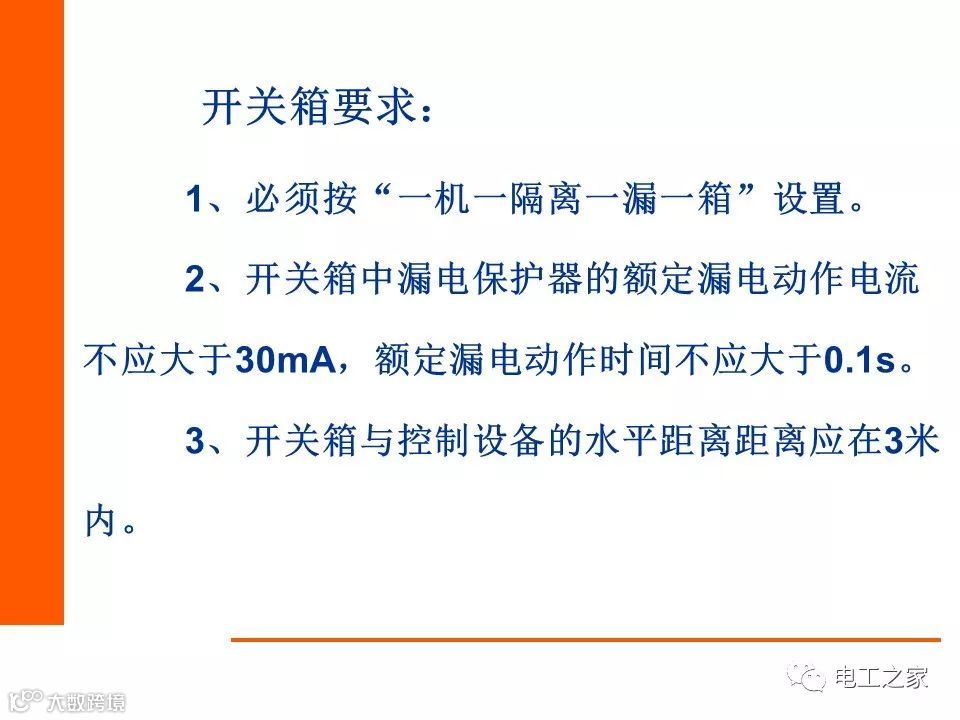

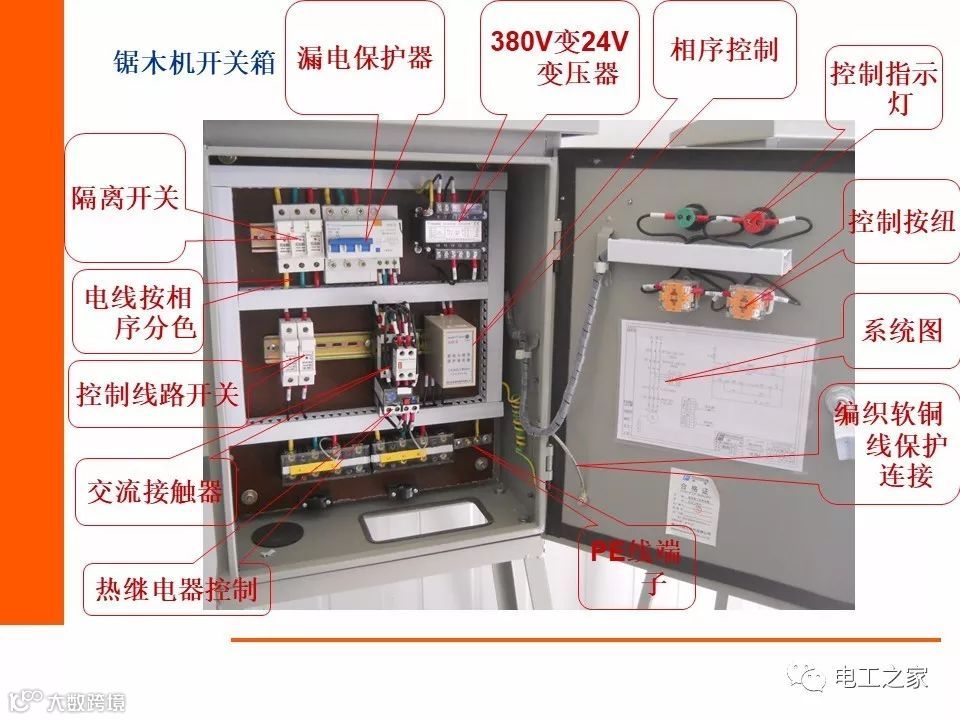

三级配电、二级漏电保护、一机一闸、一漏一箱配电箱及施工要求。

该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

一、基本要求

（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。

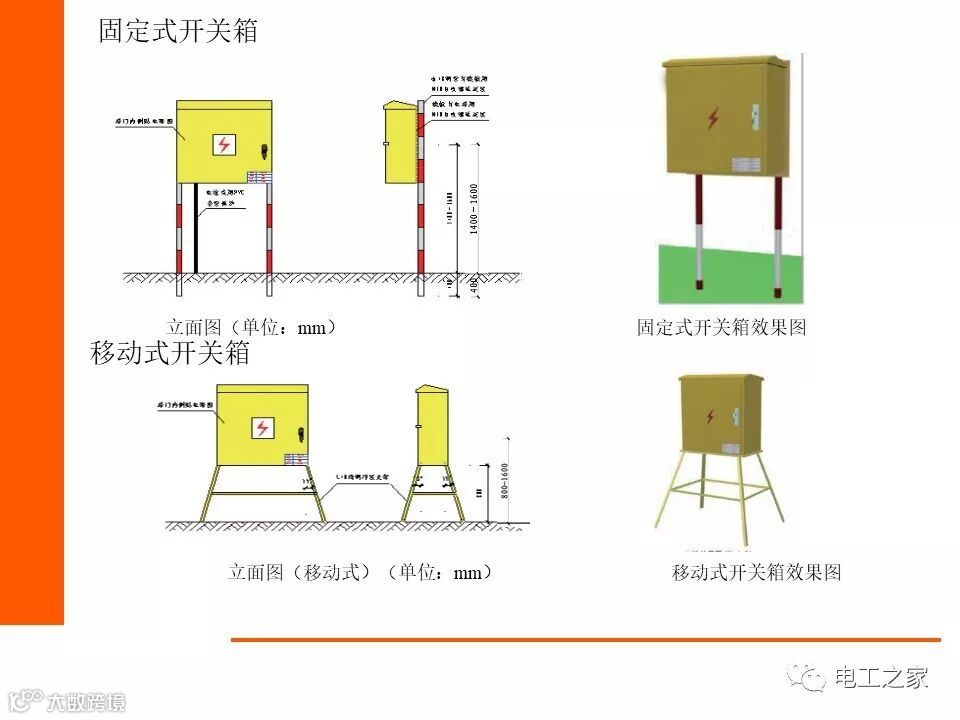

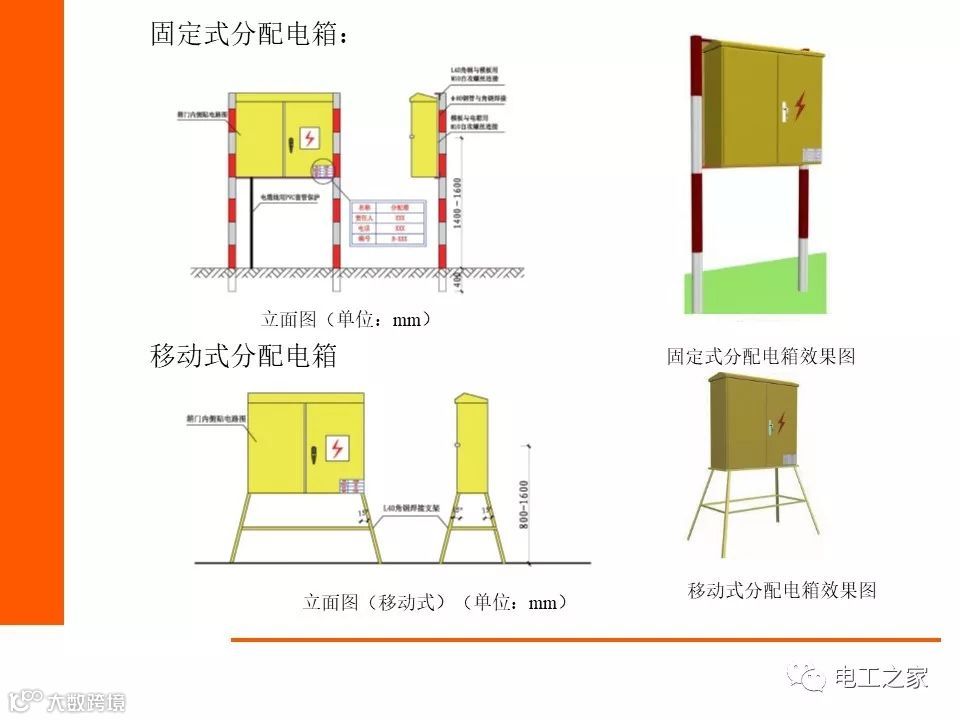

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

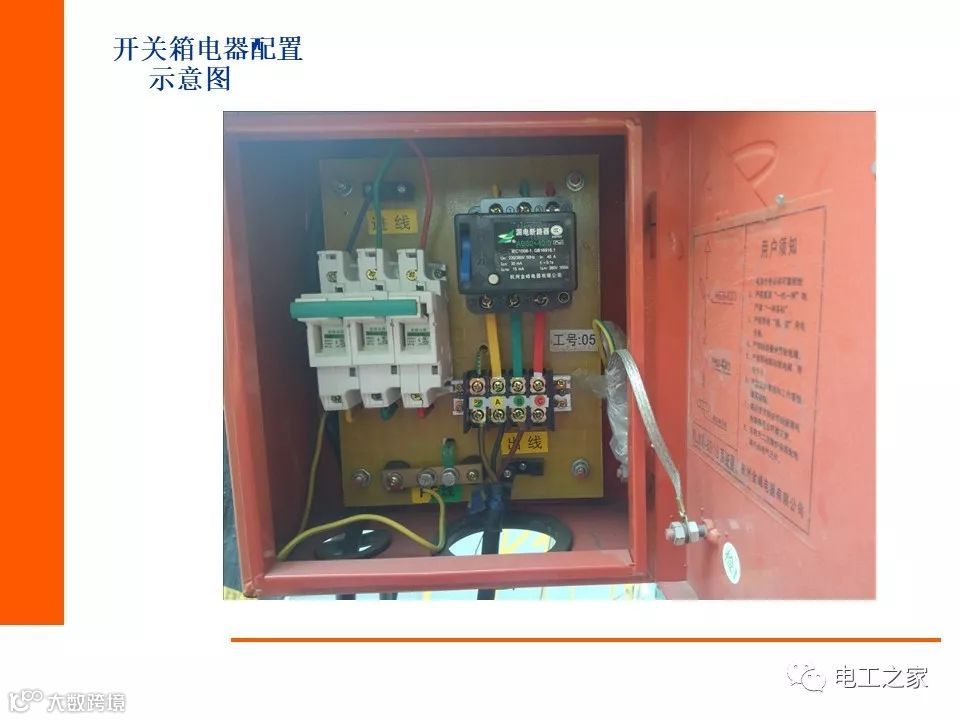

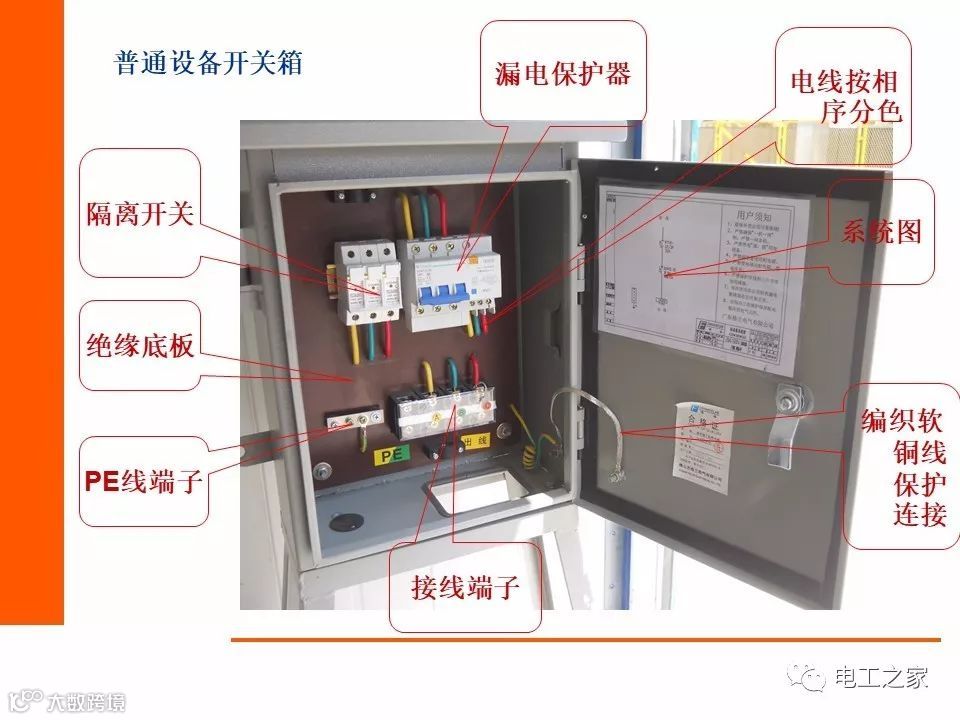

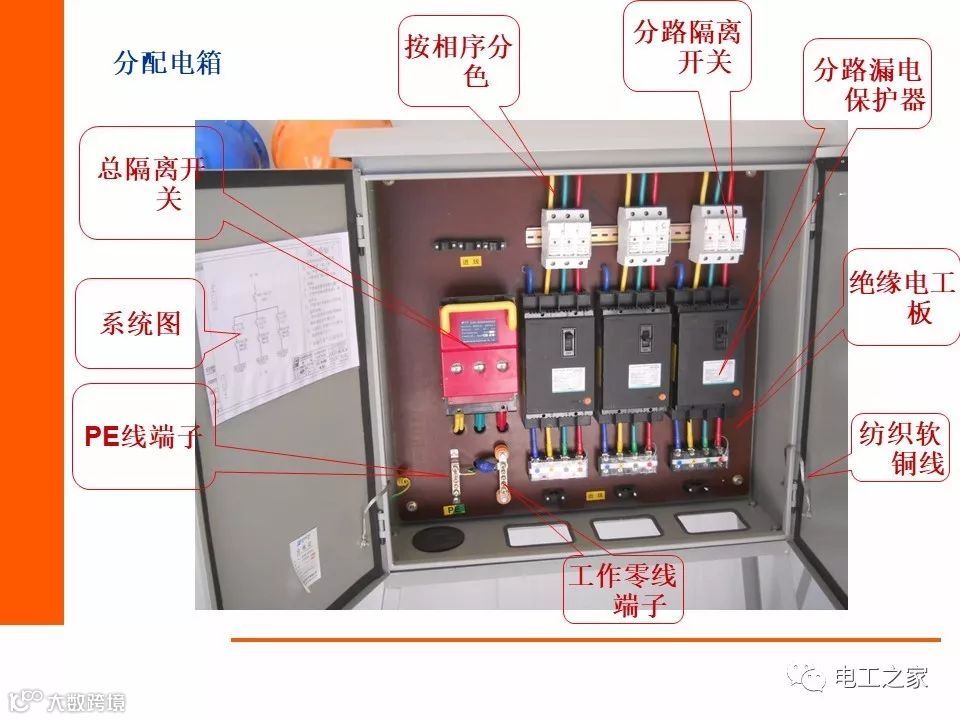

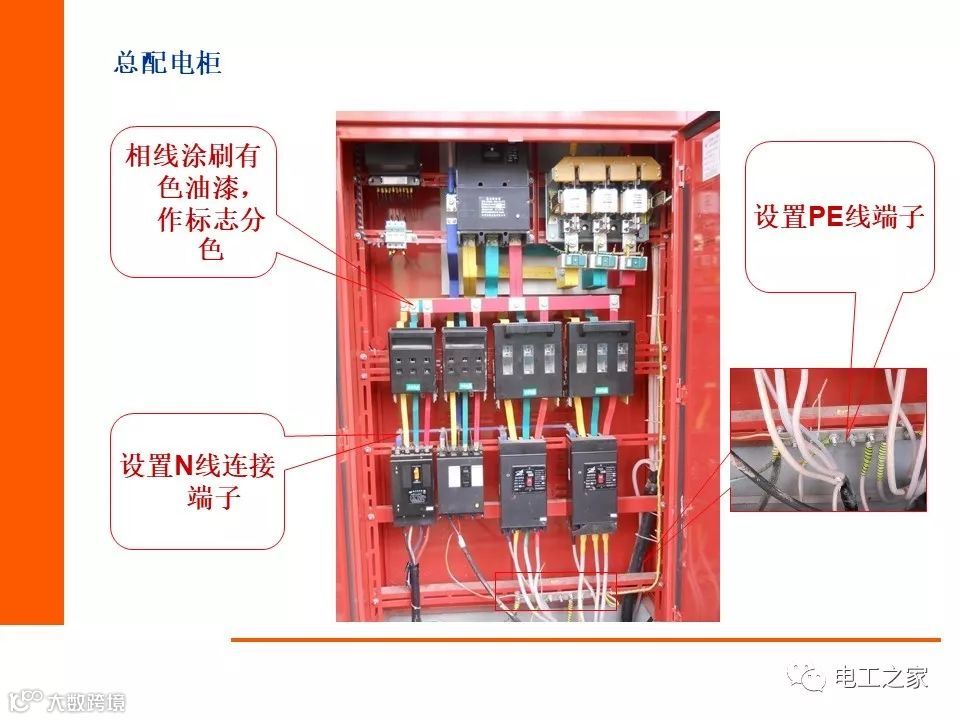

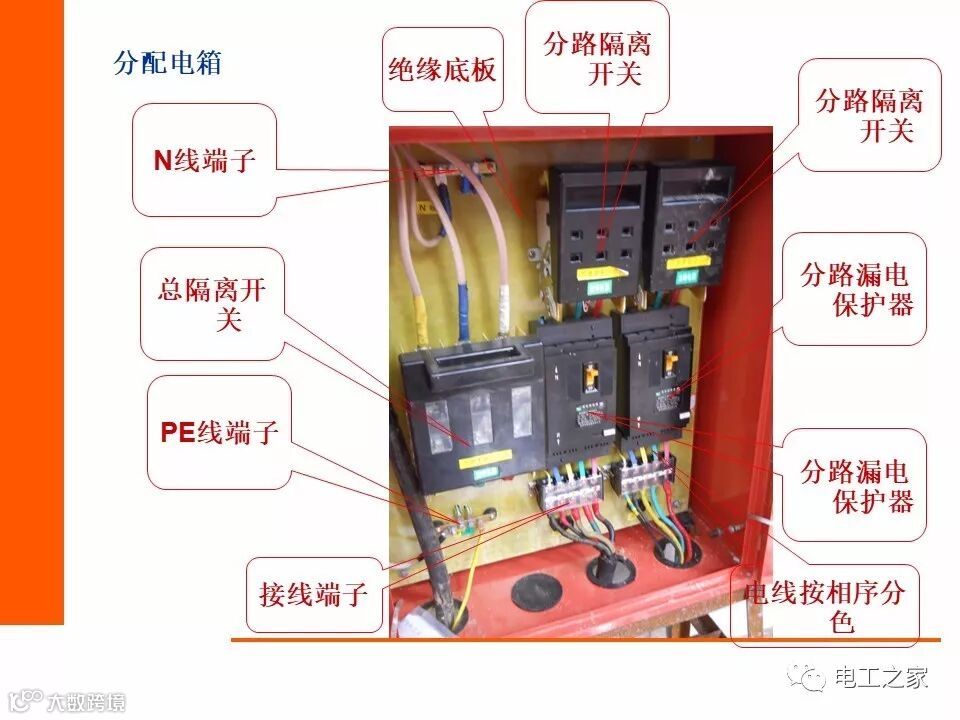

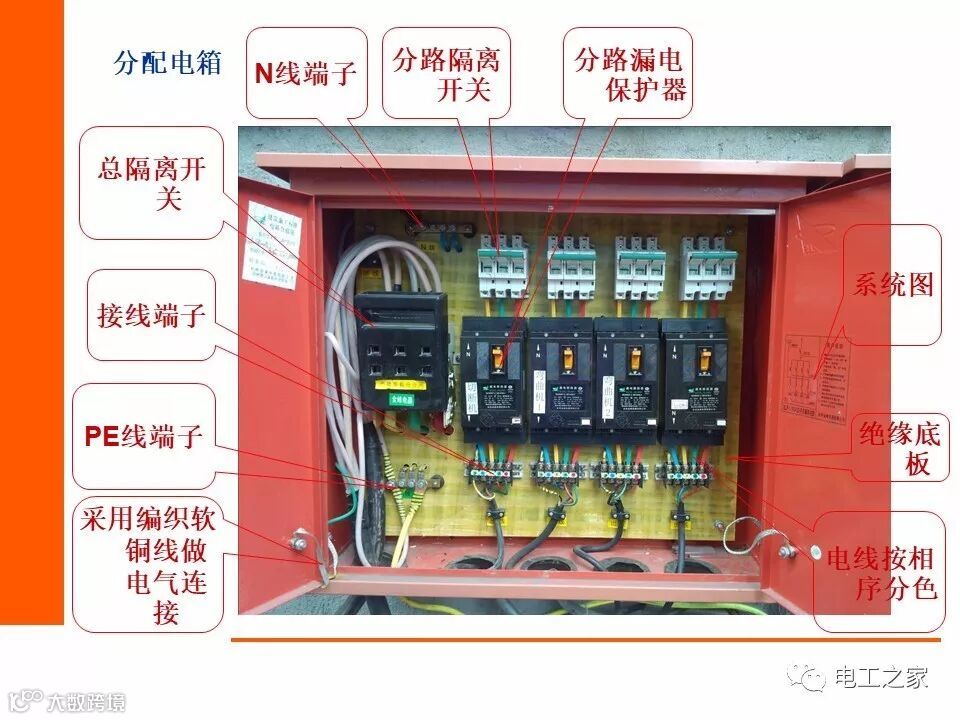

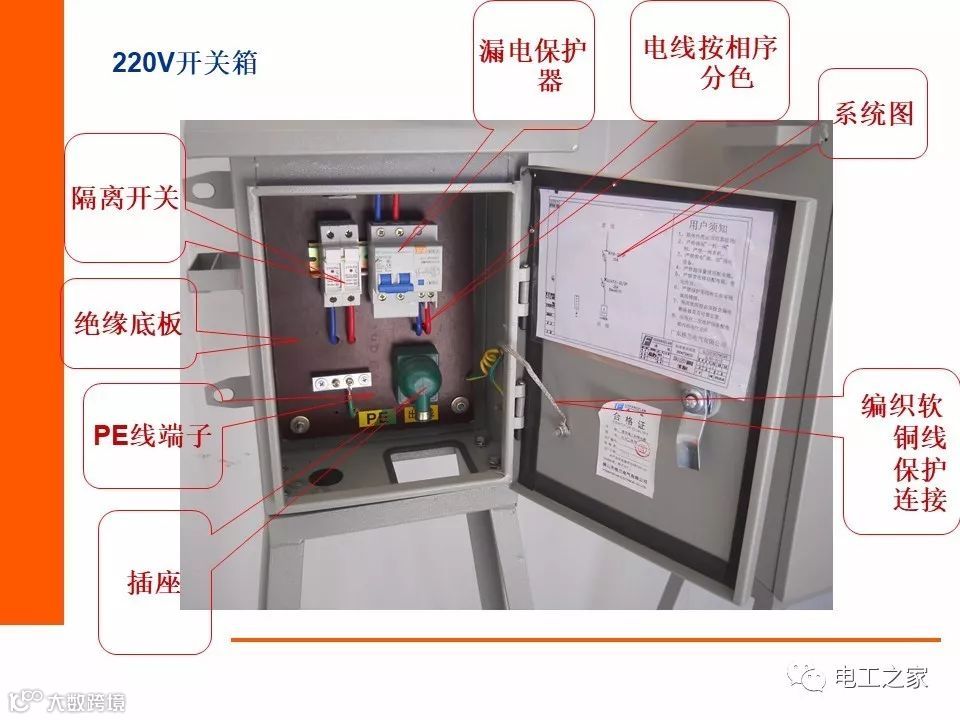

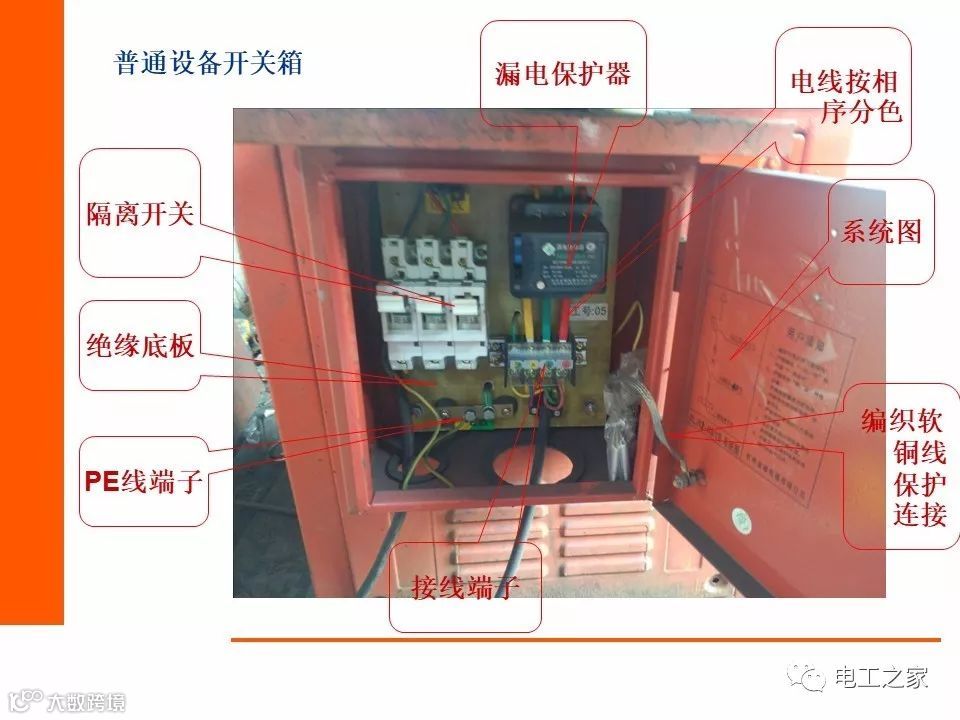

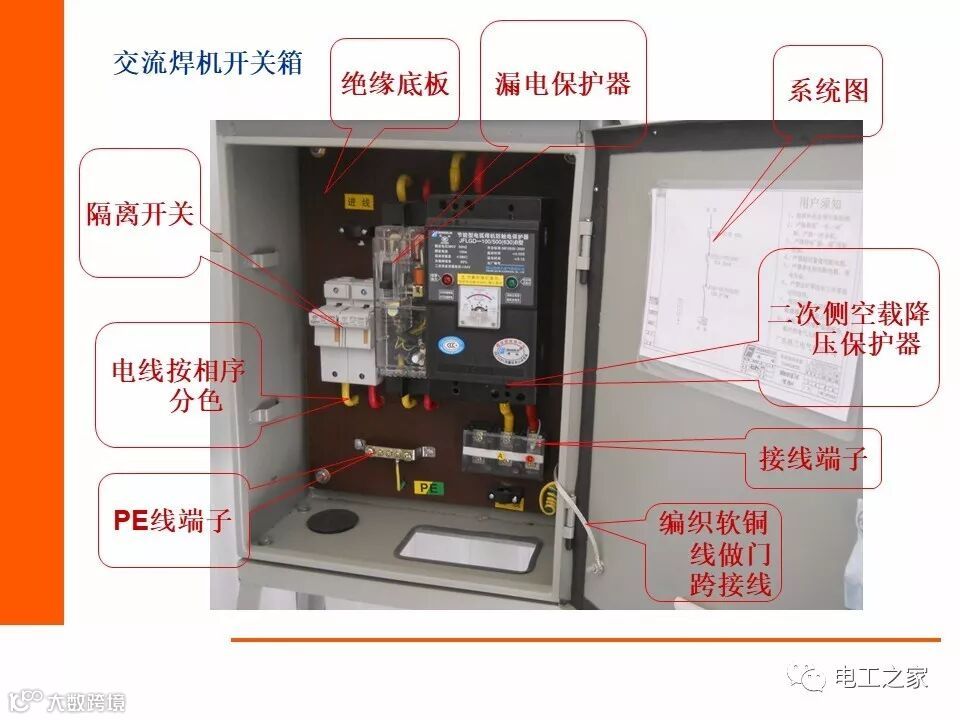

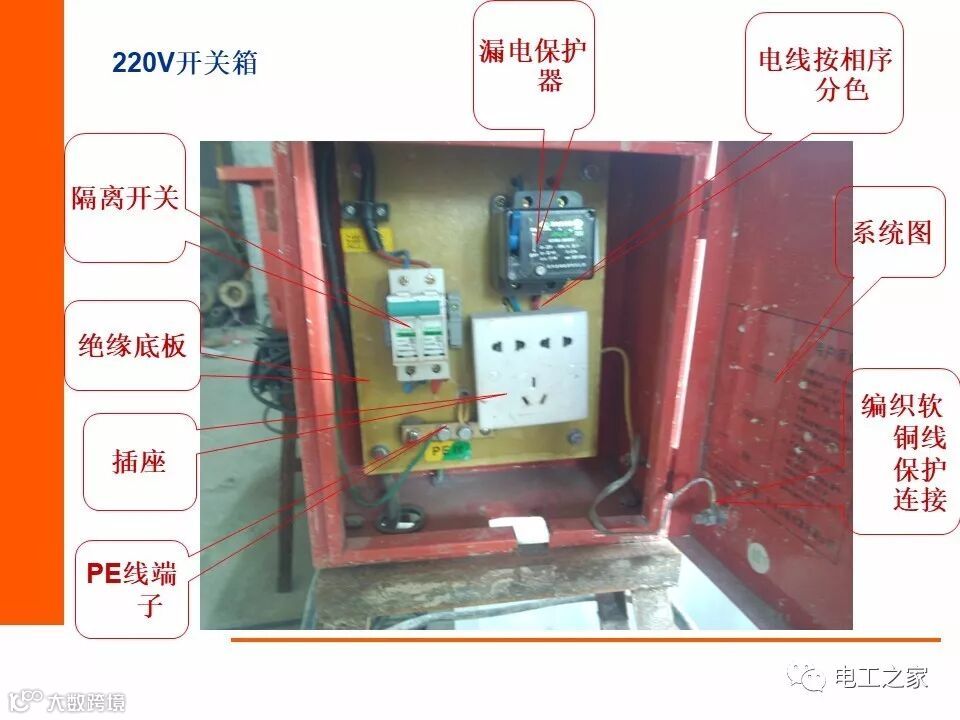

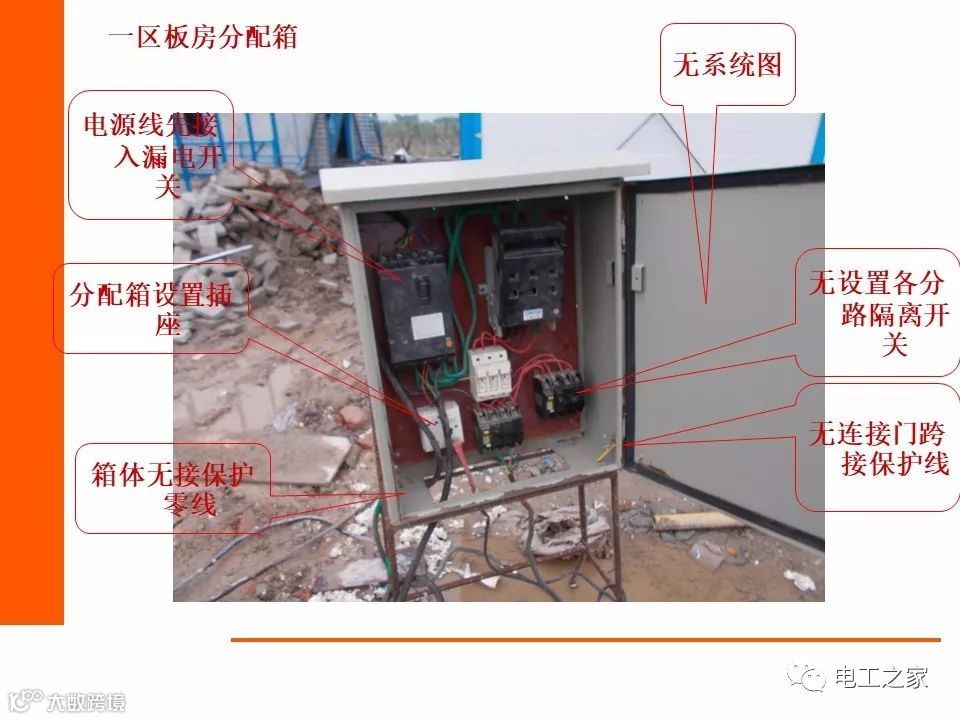

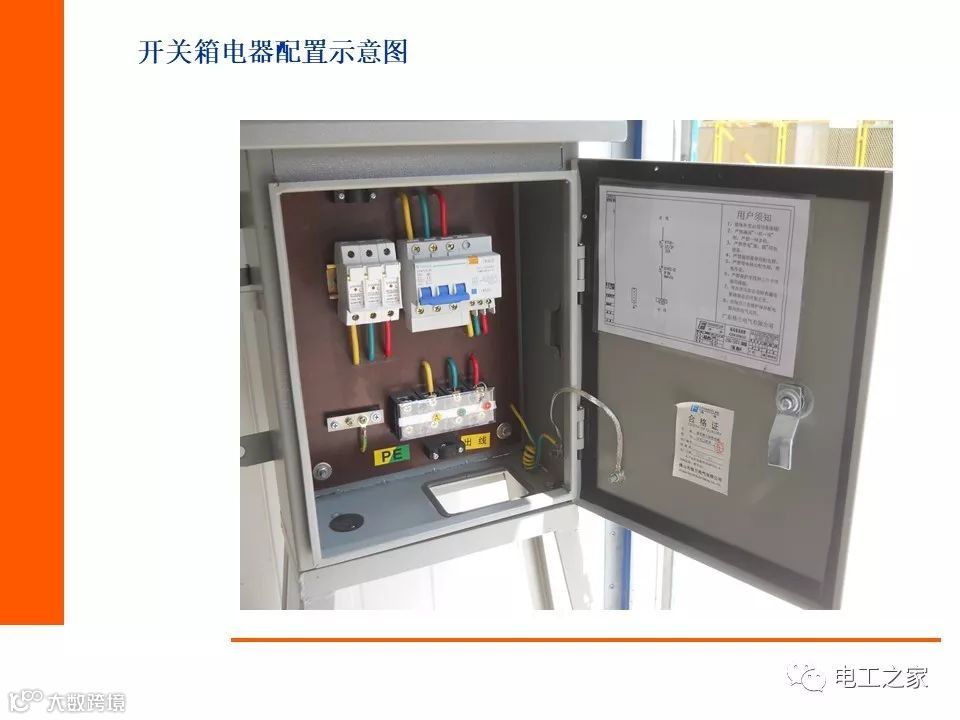

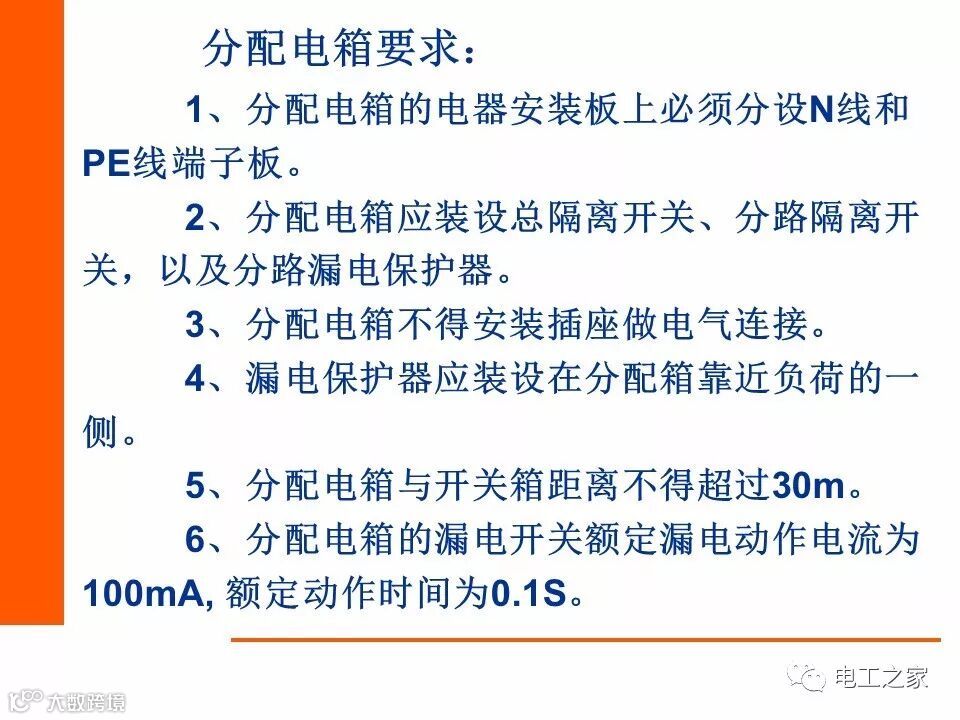

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

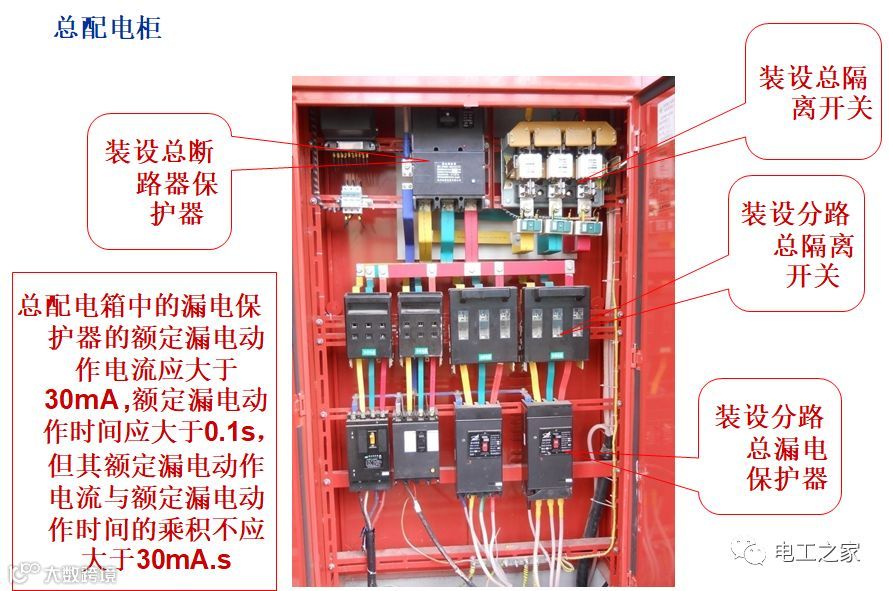

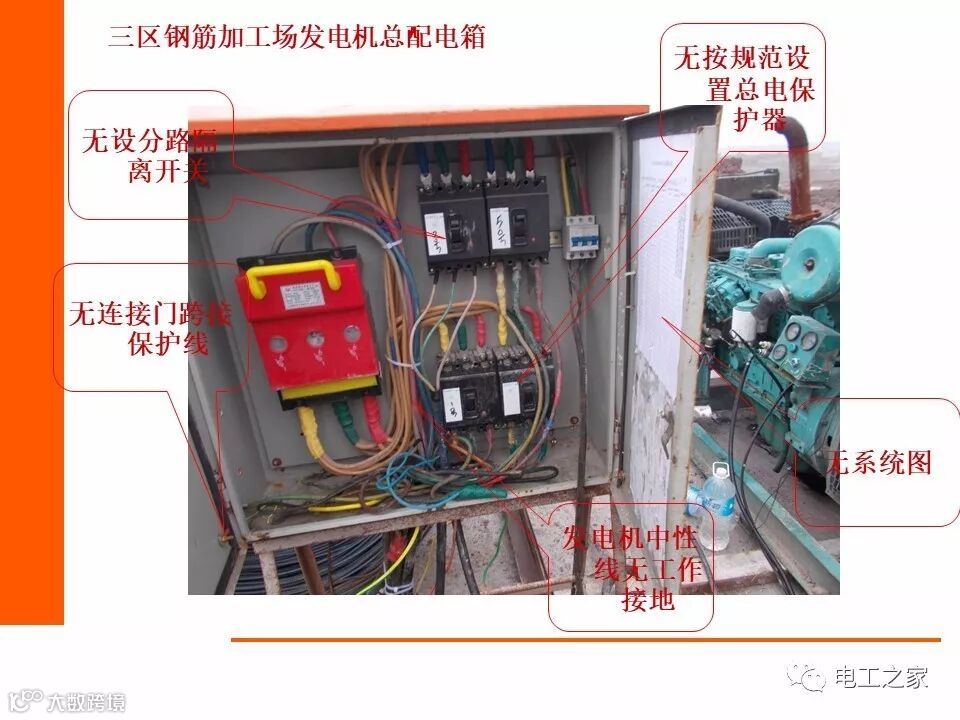

二、总配电箱（柜）

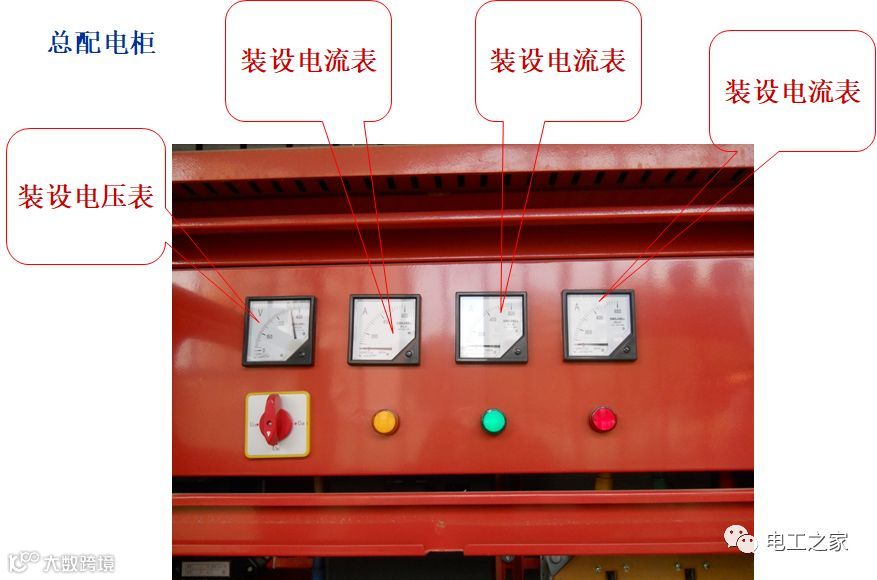

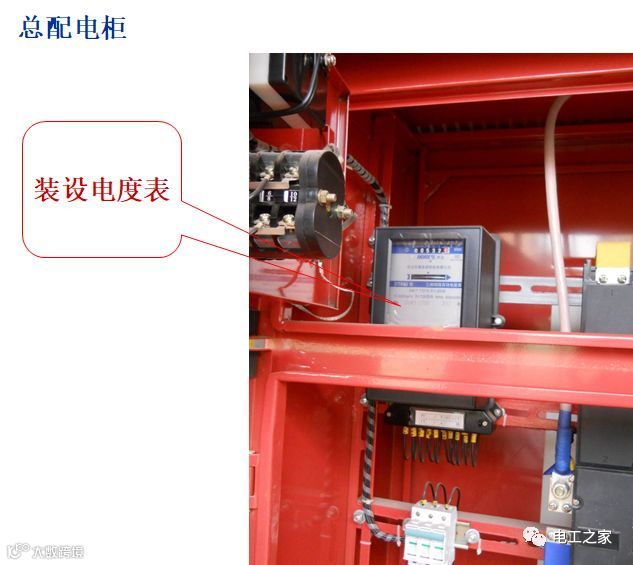

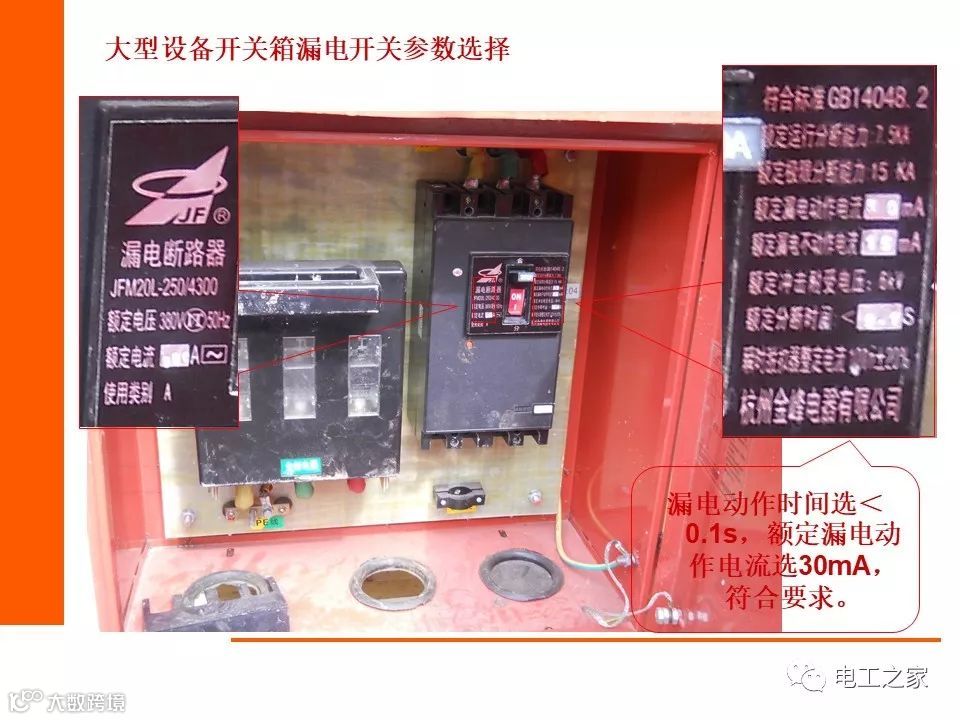

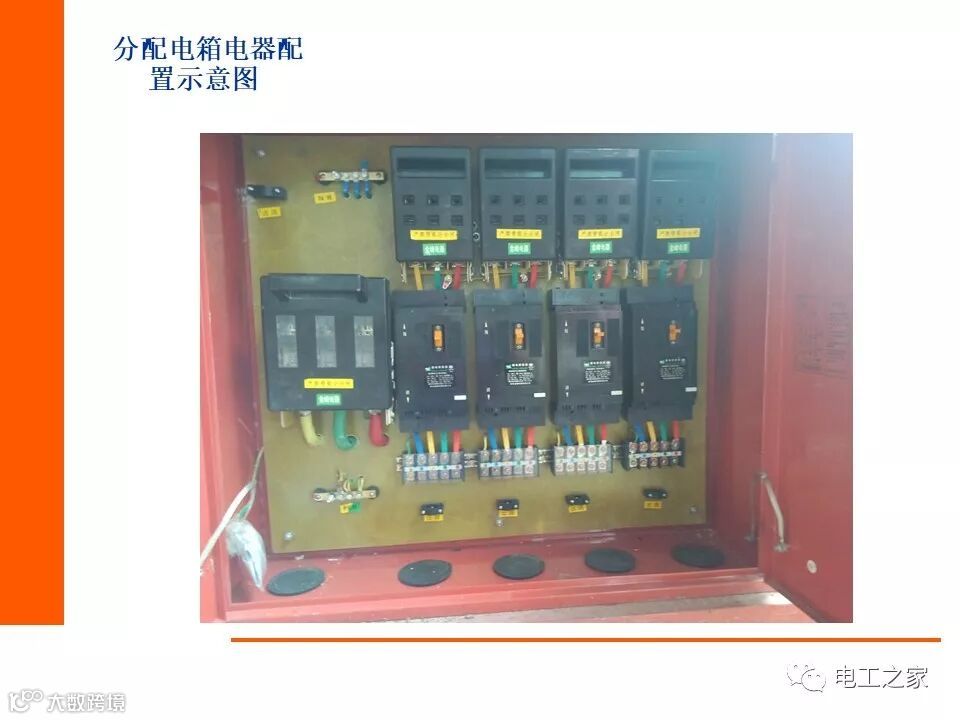

内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

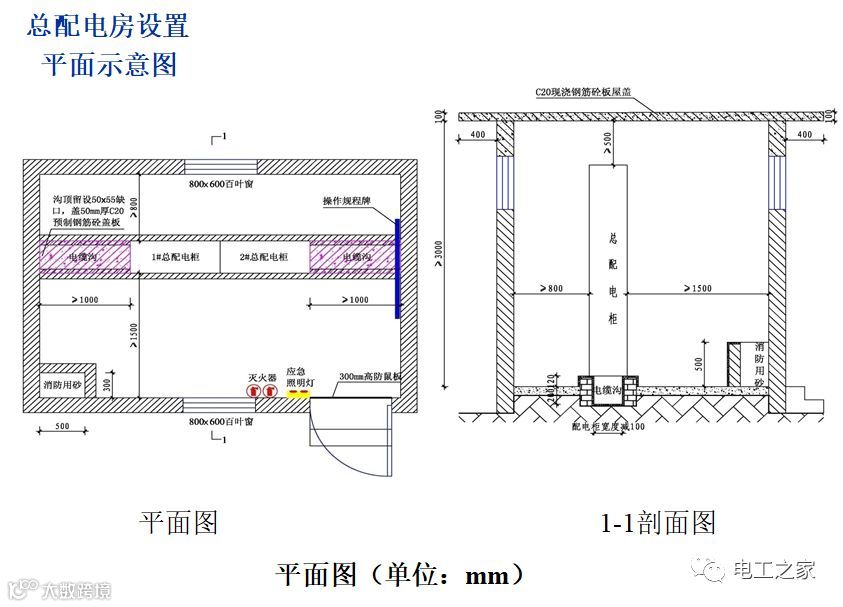

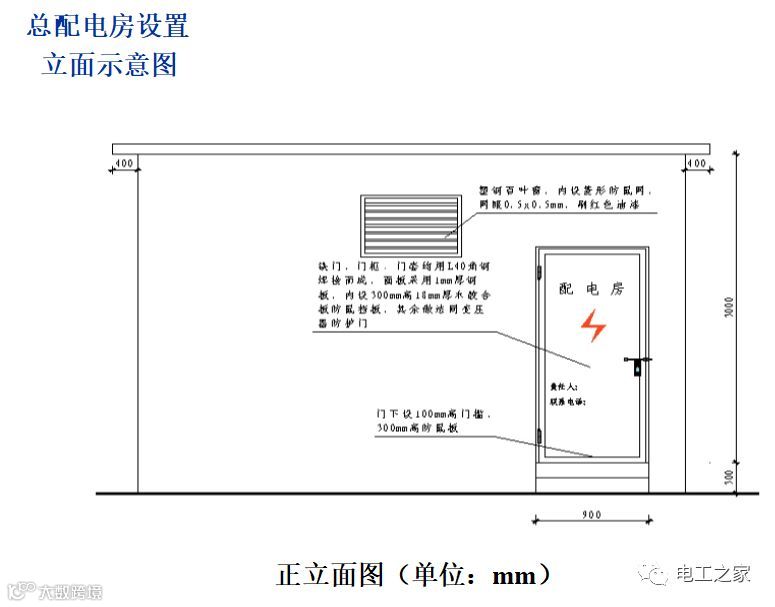

一、总配电房（箱）

总配电房要求：

1、配电房应自然通风，并应采用防止雨雪侵入和动物进入的措施。配置必要的消防器材。

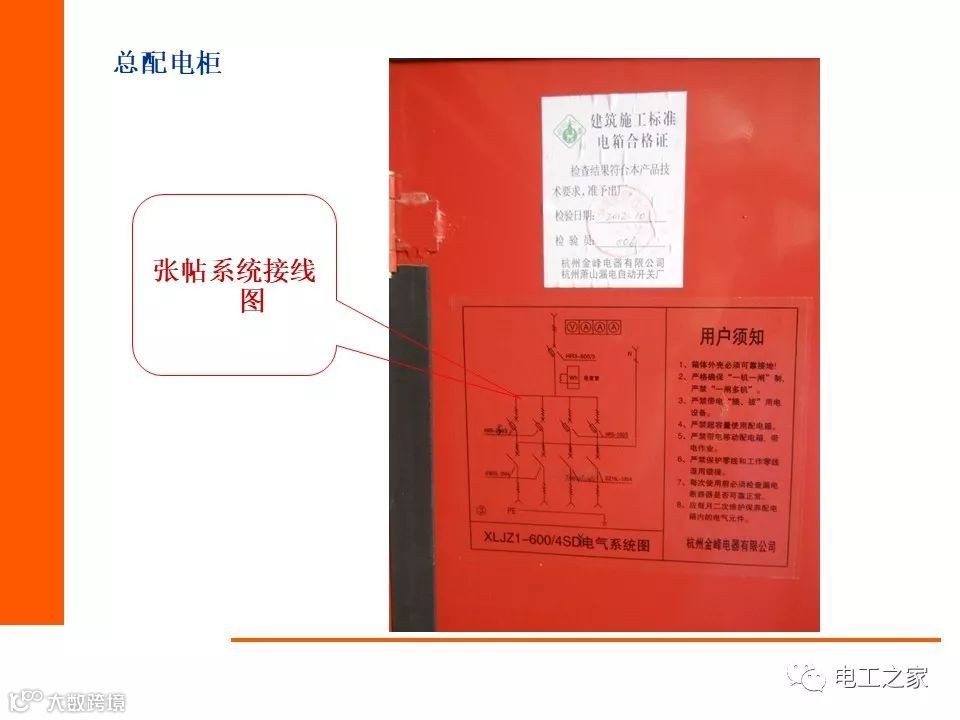

2、配电房布置应合理，且操作方便，符合安全要求。配电房应张挂有总平面图、总系统图。

3、配电房的门向外开，并配锁。

4、配电房照明分别设置正常照明和事故照明。

5、配电柜或配电线路停电检修时，应悬挂“禁止合闸，有人工作”停电标志牌。停电时必须由专人负责。张挂电工操作规程。电柜前地面设绝缘胶。

6、配电房沿墙周边设置接地等压带。
