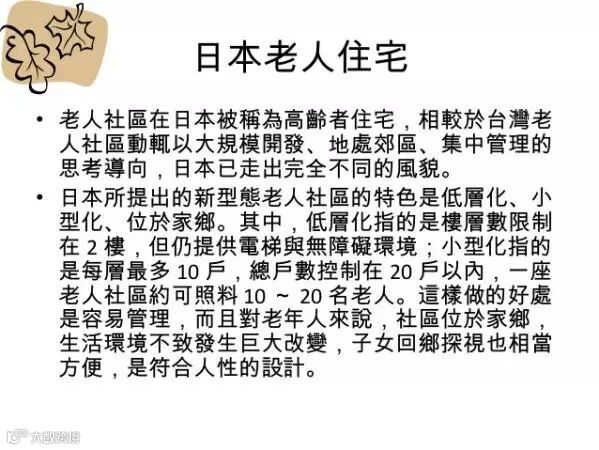

老人社区在日本被称为高龄者住宅，相较于中国老人社区动辄以大规模开发、地处郊区、集中管理的思考导向，日本已走出完全不同的风貌。
日本所提出的新形态老人社区的特色是底层化、小型化、位于家乡。下面就来看看日本一间钢结构老人院的建造过程吧。

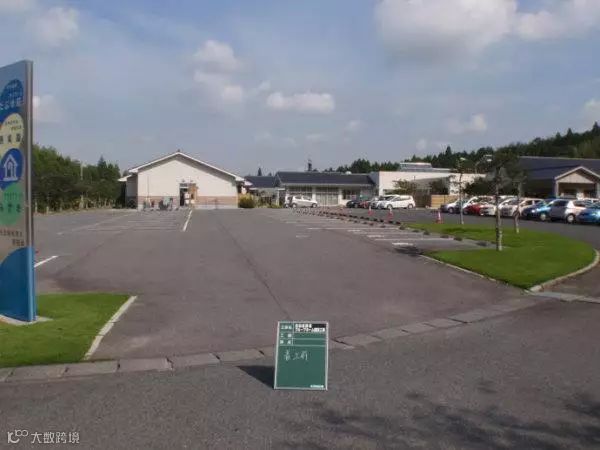

开工以前，建造场地，外观一瞥
施工建造现场，使用钢制围栏，进行围挡隔离

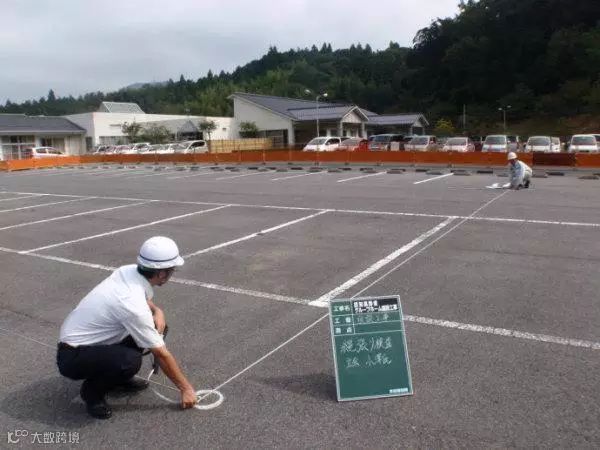

在施工现场原有的停车场场地上，进行初步的测量放线定位

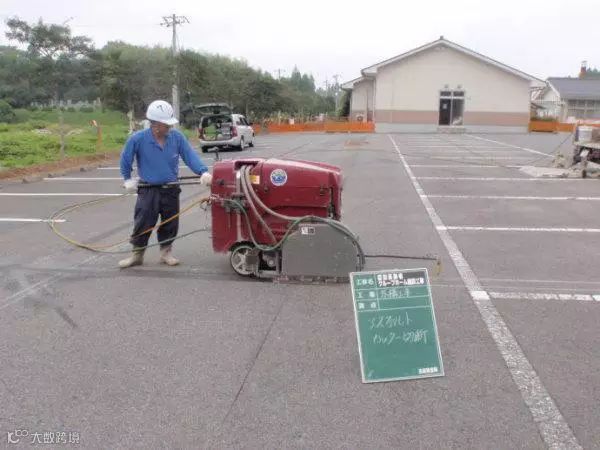

使用道路切割电锯，进行地基基坑位置，沥青混凝土路面的切割作业

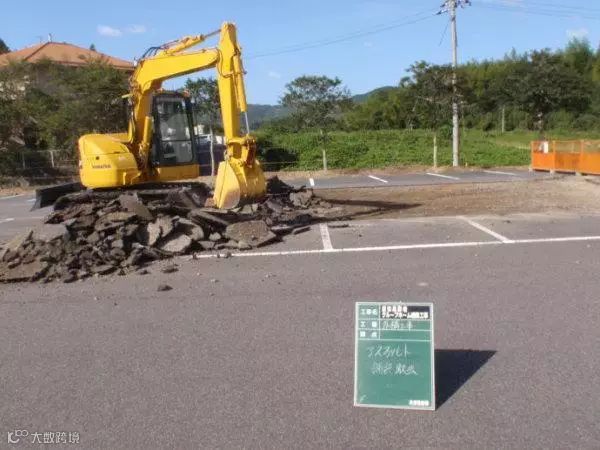

使用挖掘机，进行地基基坑位置地表表面构造挖掘施工

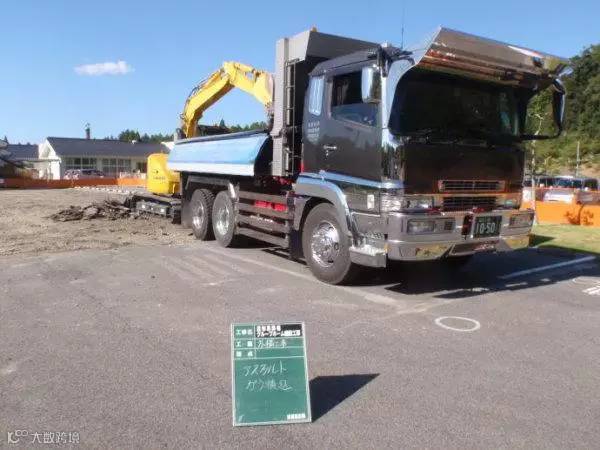

原先停车场的沥青混凝土路面，挖掘以后，产生的建筑垃圾，使用卡车运走

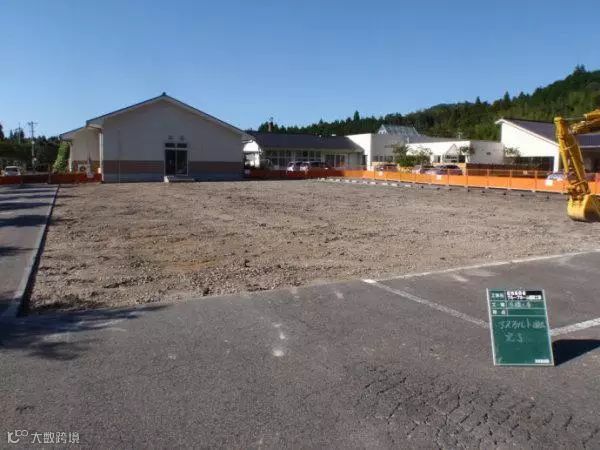

露出地基土壤的整个施工现场一瞥

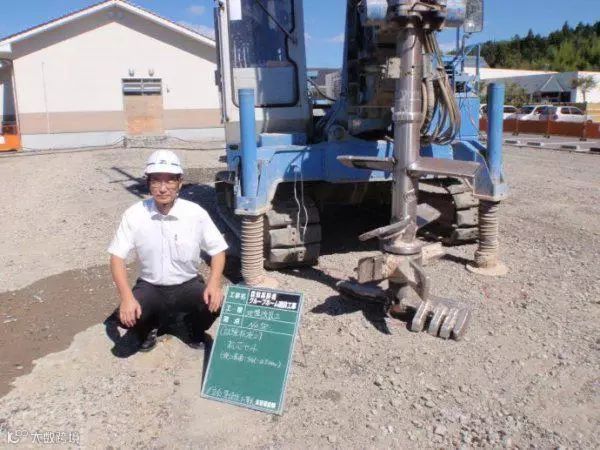

地基土壤承载能力，施工现场勘探，专用钻机设备

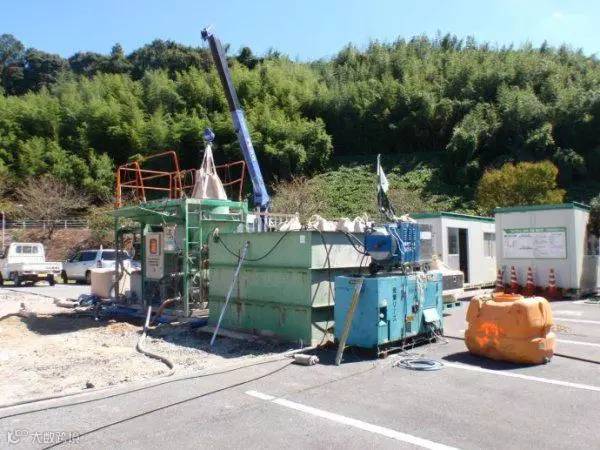

使用“吨料袋”，盛装砂石、水泥等建筑材料，在施工现场一旁，进行混凝土的现场搅拌加工制作

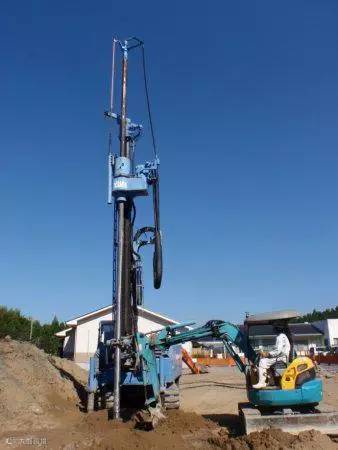

小型推土挖掘两用机械，配合勘探钻机进行地基土壤钻探作业

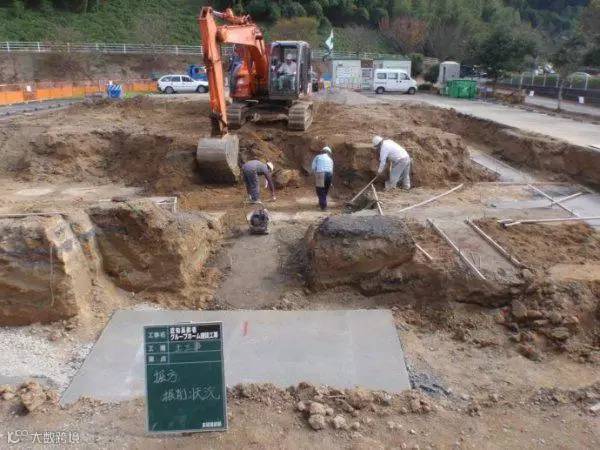

使用大型挖掘机械，进行整个地基土壤的挖掘施工，同步进行基础下部，素混凝土垫层的现场浇注施工
整体结构的全现浇钢筋混凝土条形基础的下部，素混凝土垫层，现场浇注施工

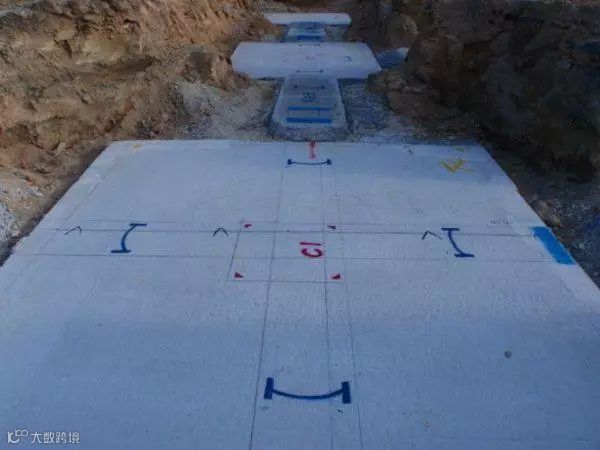

素混凝土垫层凝结硬化养护之后，在其上部，进行基础位置的准确测量定位
双坡屋顶单层重型钢结构住宅，现浇钢筋混凝土基础的下部，素混凝土垫层，已经施工完成，施工现场全景

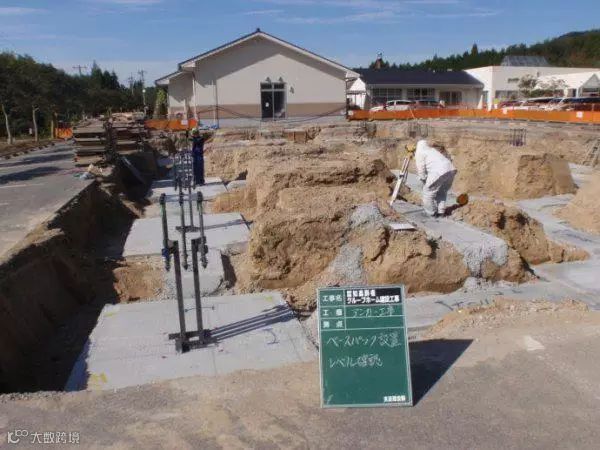

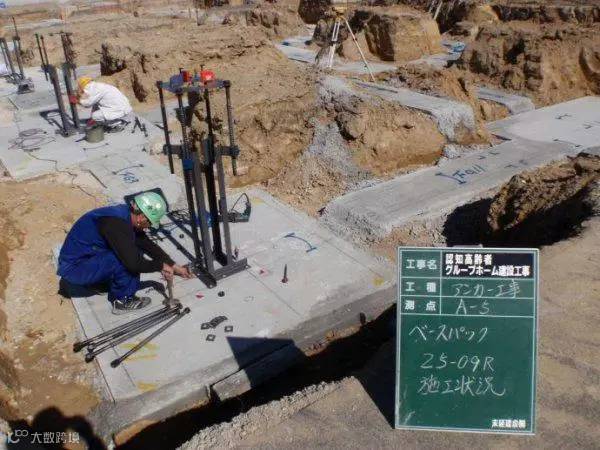

钢结构承重框架中的多根竖立的柱子，需要与下部整体结构的全现浇钢筋混凝土基础进行连接固定，图为基础钢筋笼中柱子钢制预埋件的架立情况
混凝土基础中，上部方形钢管柱子，钢制预埋件的架立情况
基础钢筋笼中，主要钢筋的现场对接焊接续接情况，局部特写
整体结构的全现浇钢筋混凝土基础，钢筋笼绑扎，施工现场，局部特写

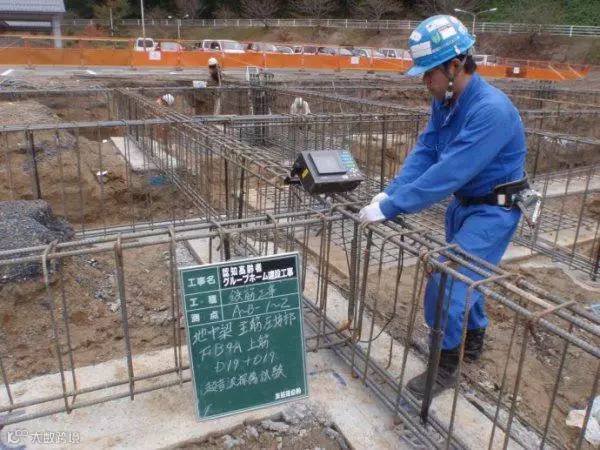

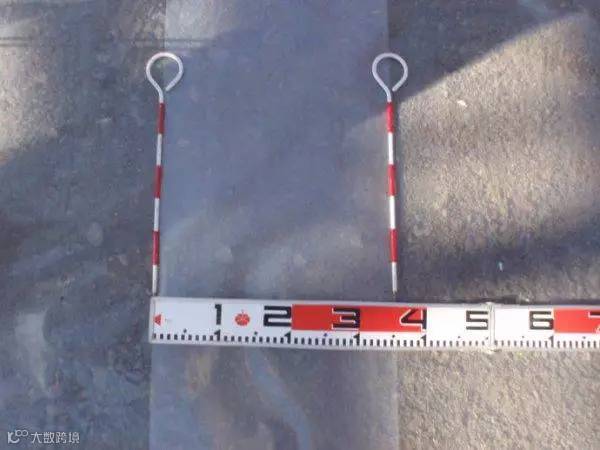

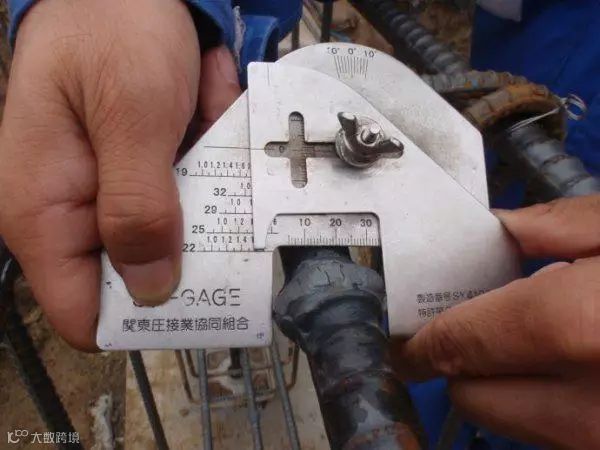

钢筋对接焊接节点测量，局部特写
基础钢筋笼的外侧，模板围护搭建，已经完成。图为隐蔽工程——钢筋网绑扎部分的检查验收情况

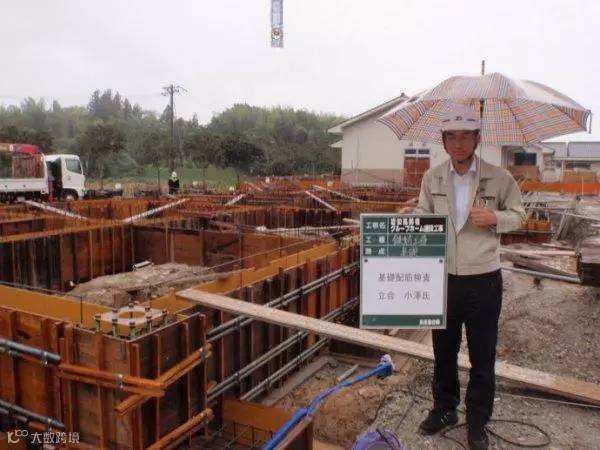

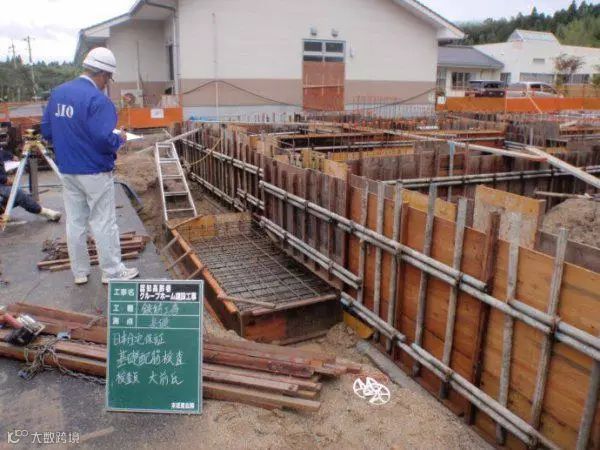

日本住宅保证检查机构的工作人员，在施工现场，进行基础配筋检查验收工作。

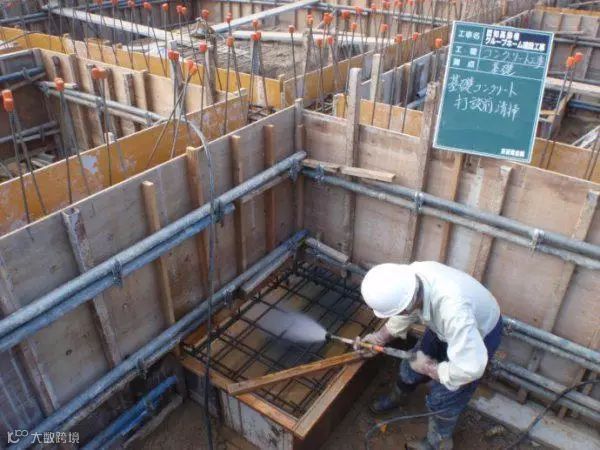

使用高压水枪，进行混凝土基础浇注前的清扫处理

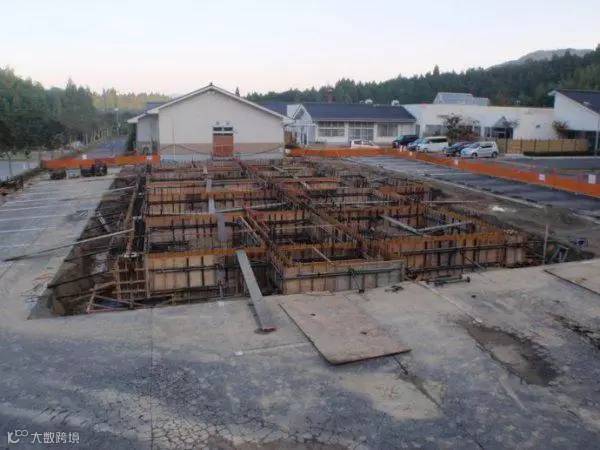

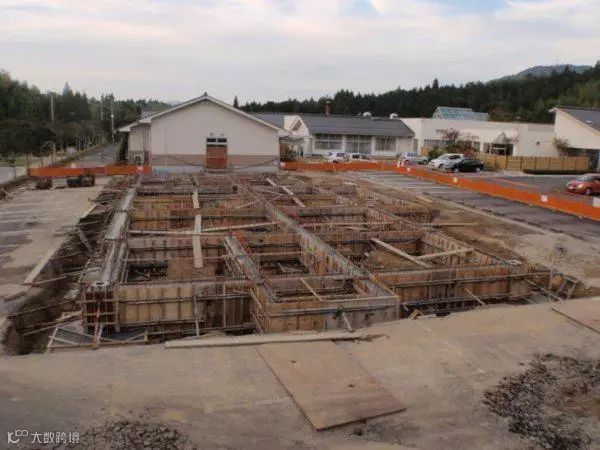

混凝土浇注之前的基础施工现场全景

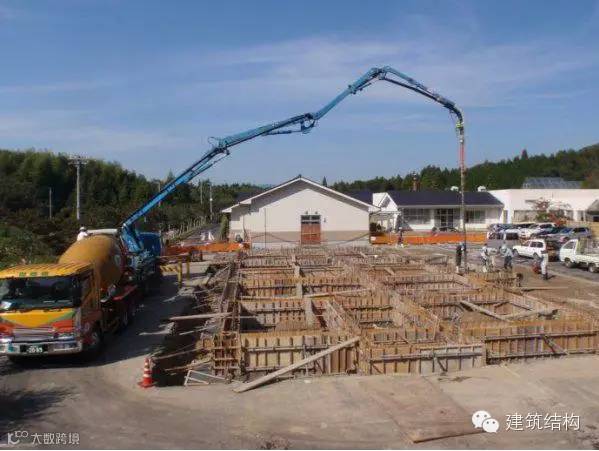

基础混凝土，开始现场浇注
混凝土浇注之后的基础施工现场全景

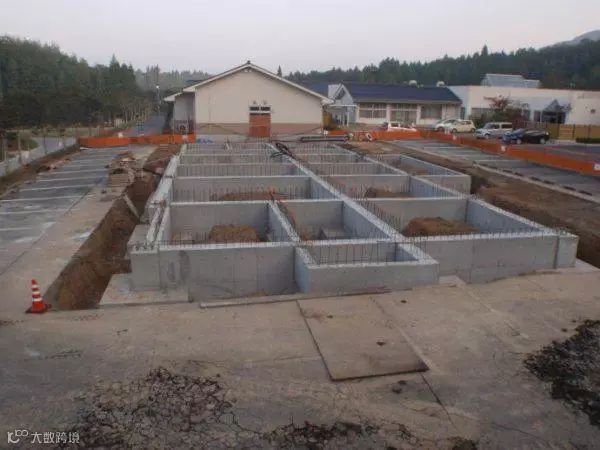

混凝土基础，经过凝结硬化养护之后，已经拆除模板时的基础施工现场全景

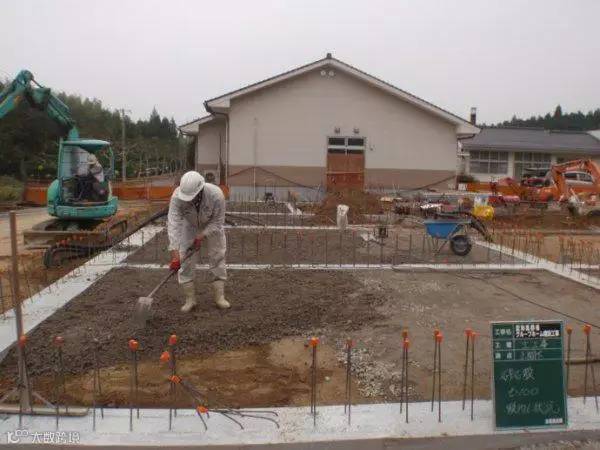

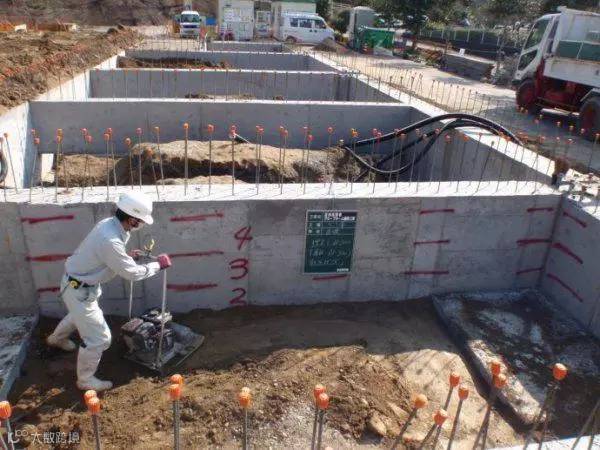

基础内部，房心回填土，分层（1、2、3、4）回填、夯实作业，施工现场
基础房心回填土的上部，铺设10厘米厚的碎石垫层
混凝土基础房心回填夯实完成时的施工现场全景

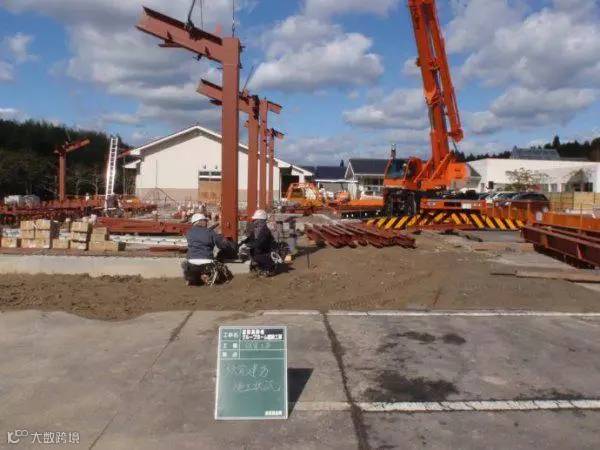

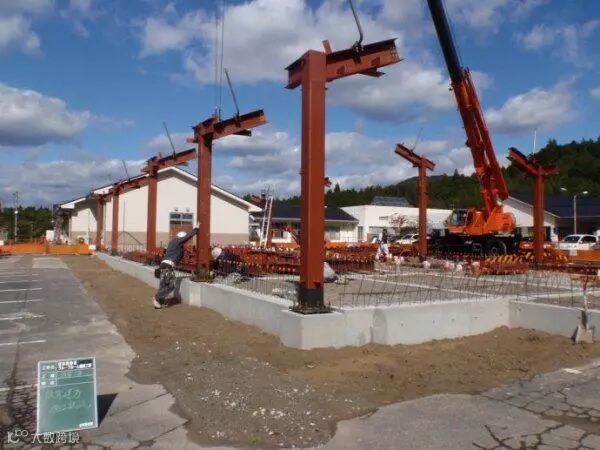

单层住宅，重型钢结构承重框架，搭建施工现场
方形钢管柱子的外表，已经预先在工厂内部加工制造时，涂上了红色的防锈漆，柱子的根部位置，还增加了一层黑色的防水保护漆。方形钢管柱子，通过钢制预埋件，与混凝土基础，进行连接固定。
双坡屋面单层钢结构承重框架，搭建施工现场全景

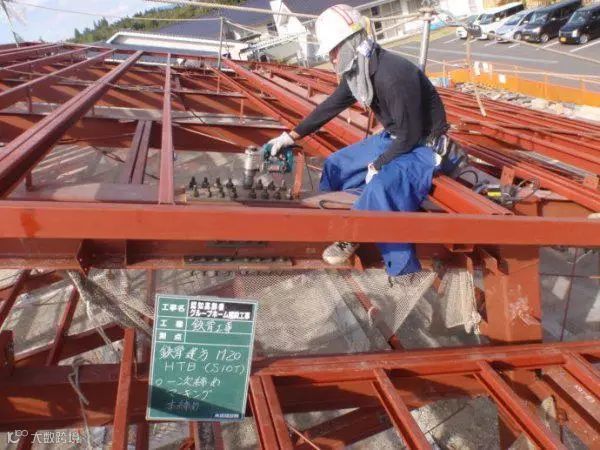

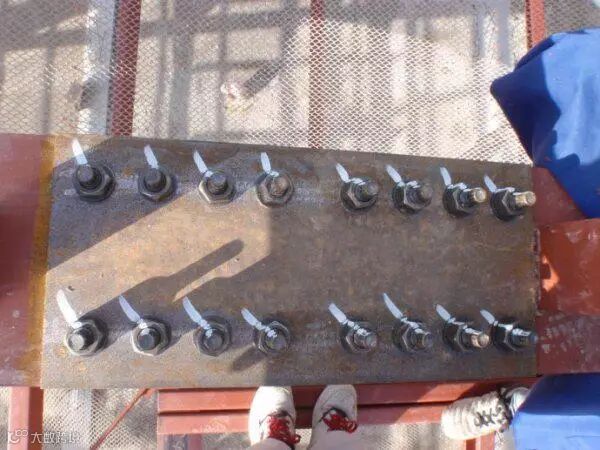

屋面上，钢结构构件，连接节点，螺栓锚固，局部特写
钢结构构件连接节点位置，紧固螺栓上涂刷了白漆，起到反映松动情况的作用

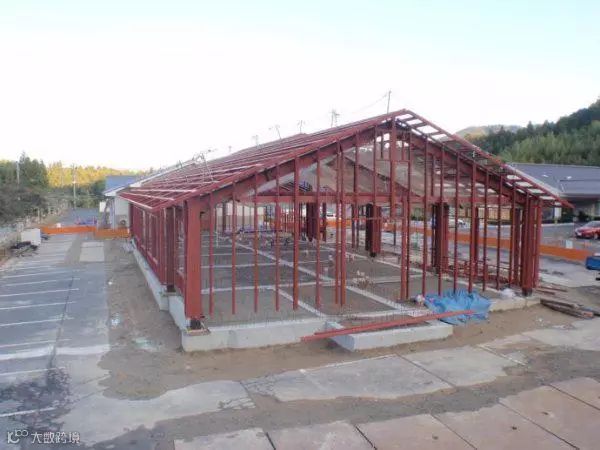

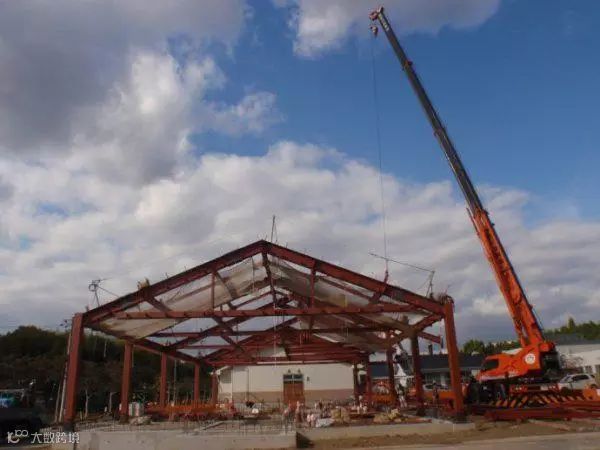

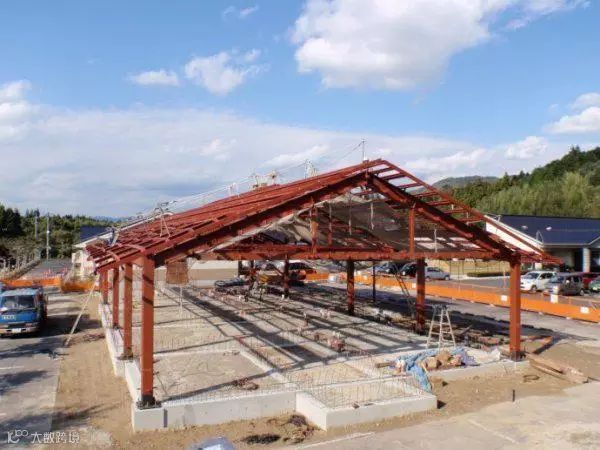

双坡屋面单层重型钢结构承重框架，搭建完成时的施工现场全景
在重型钢结构主要承重框架上，进行次要骨架的搭建施工
为了起到整体防水隔潮的效果，纵向铺设的塑料薄膜之间，至少要搭接35厘米

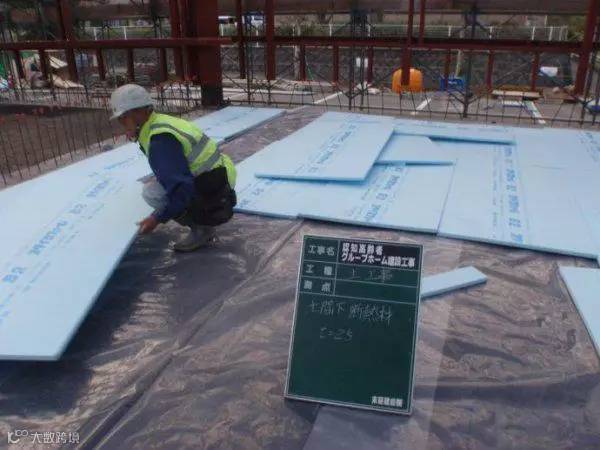

室内地面，防水隔潮塑料薄膜的上部，铺设一侧浅蓝色的厚度为2.5厘米的挤塑XPS聚苯乙烯泡沫保温板
室内地面，双层双向钢筋网的里面，还预先铺设了部分管道线路和线盒

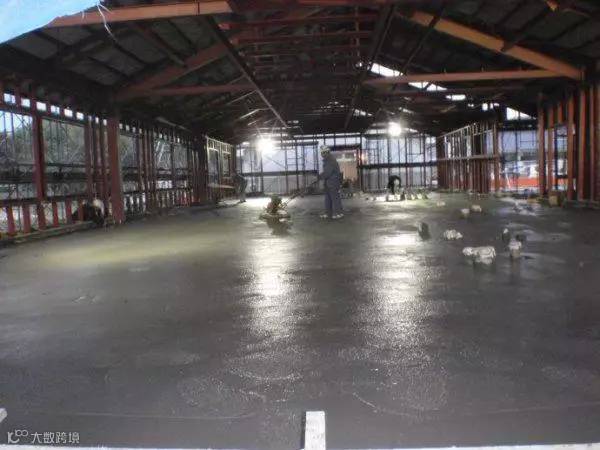

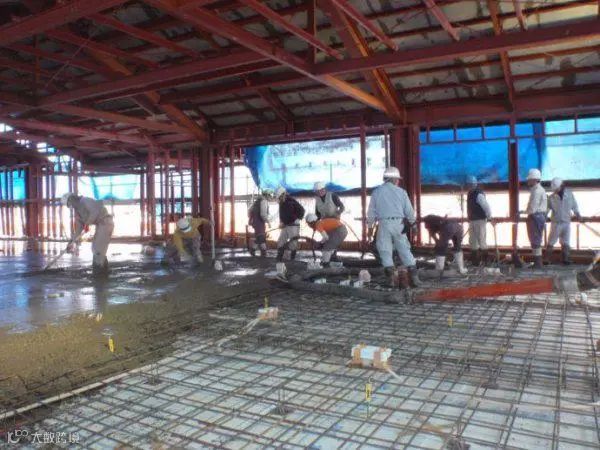

室内地面，混凝土现场浇注施工现场
使用手扶电动抹平机，进行室内混凝土地面的抹平施工

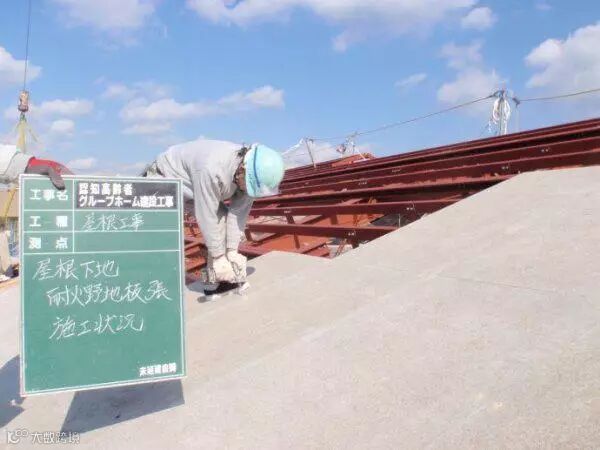

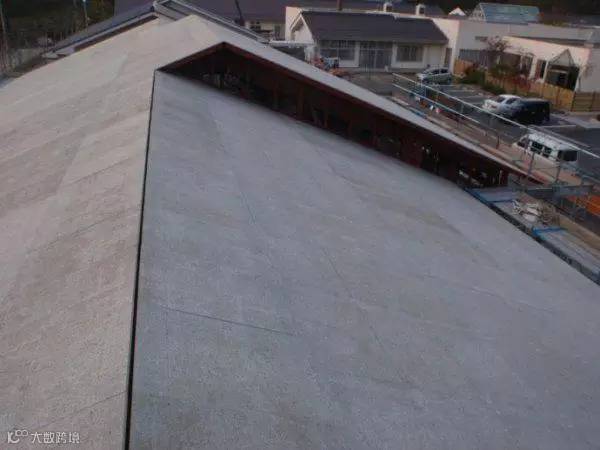

室外屋面上，在钢结构屋架框架的外侧，铺设耐火屋面板，施工现场
钢结构住宅上部屋面的屋脊位置，并不都在同一条线上。估计是为了下部某些房间的采光需要而设计成这样

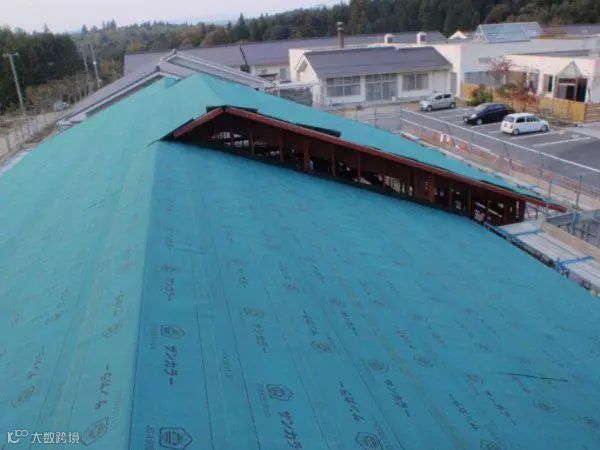

双坡屋面上，耐火屋面板的上部，铺设优质的沥青油毡防水卷材

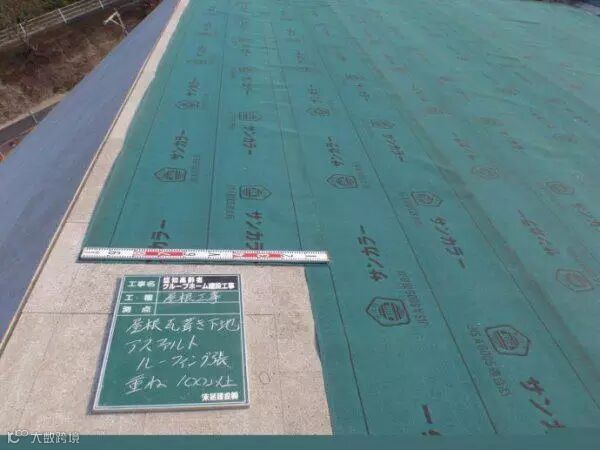

坡屋面上，纵向铺设的沥青材质的优质油毡，为了保证迅速排水、防水效果，各幅之间，需要搭接一定的尺寸
整个屋面上，防水卷材，已经全部铺设完成

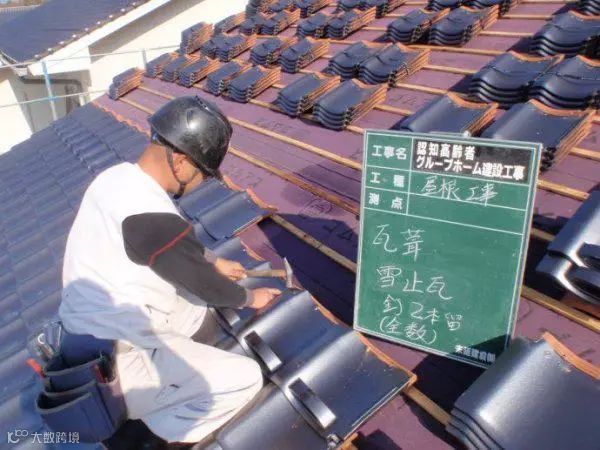

坡屋面上，粘土烧制瓦片，安装固定施工现场

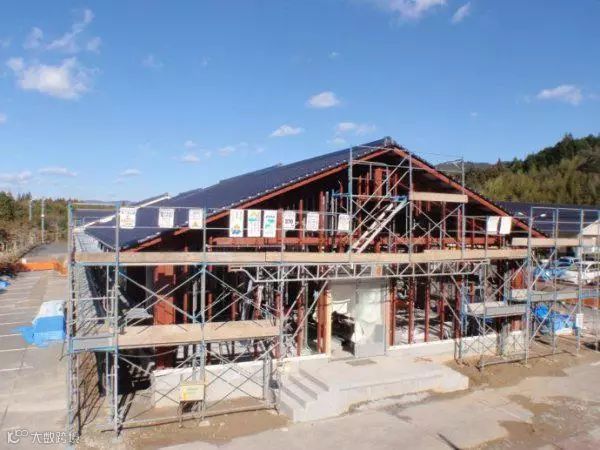

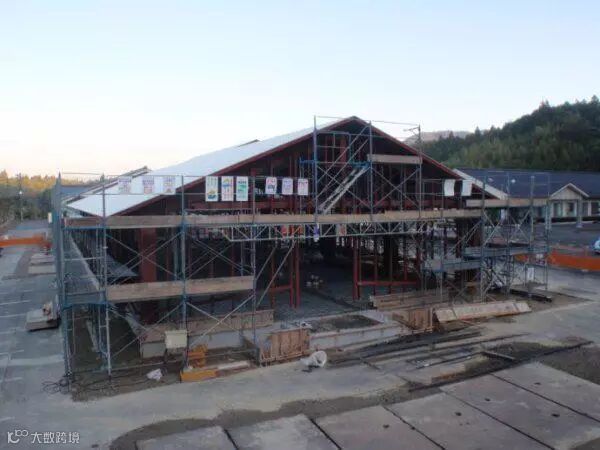

钢结构住宅，屋面构造完工时的施工现场的外观一瞥

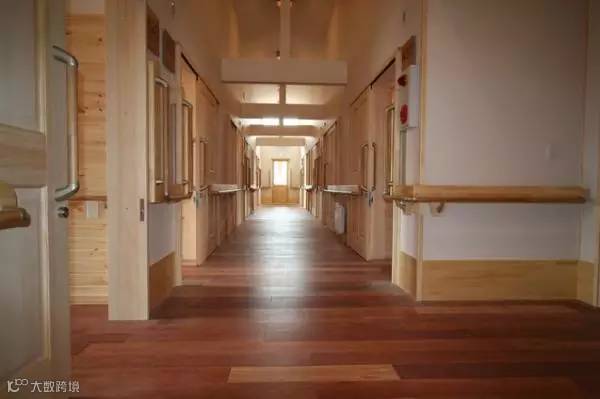

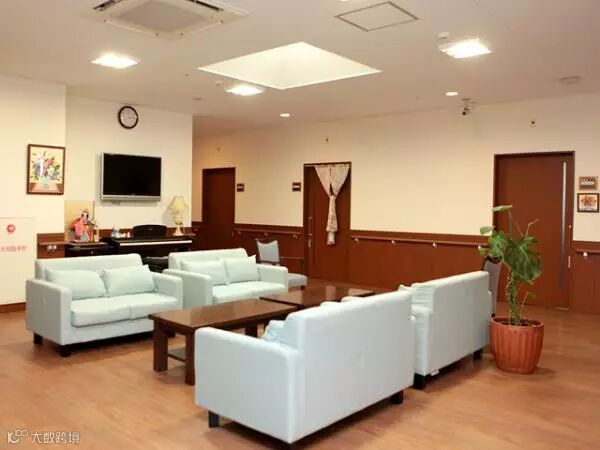

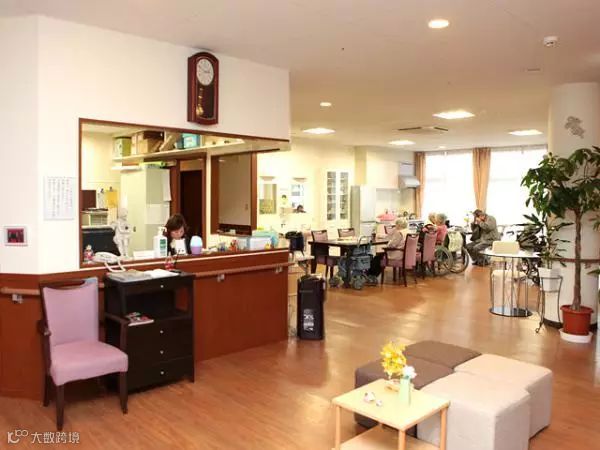

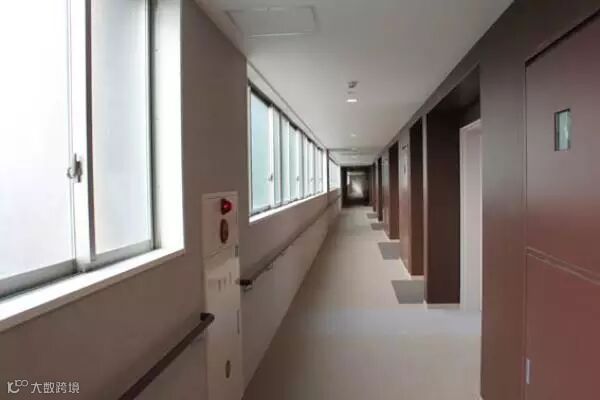

纯天然木材装修，内部走廊一瞥
扶手在走廊中的安置情况

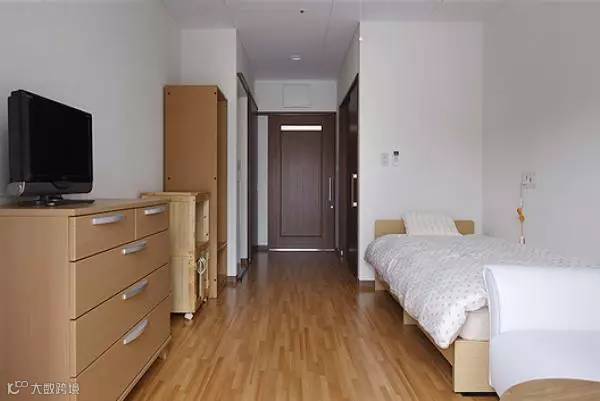

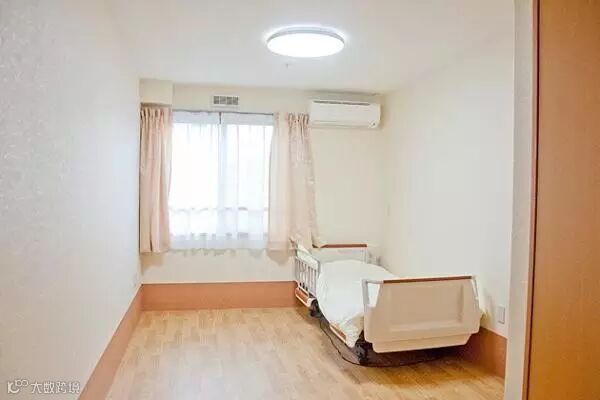

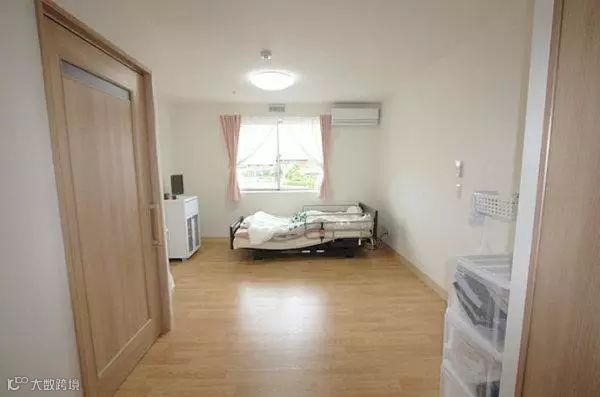

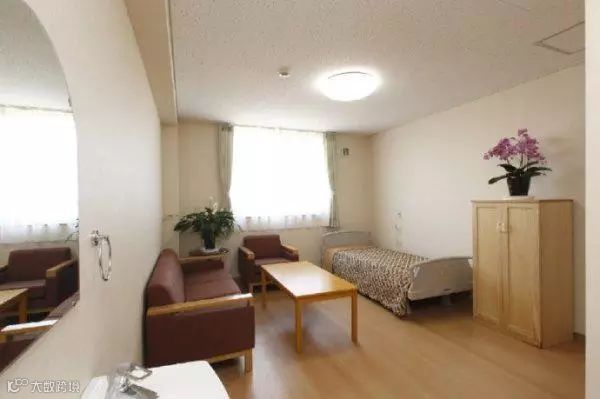

老人房间内部
坐便器、电视机

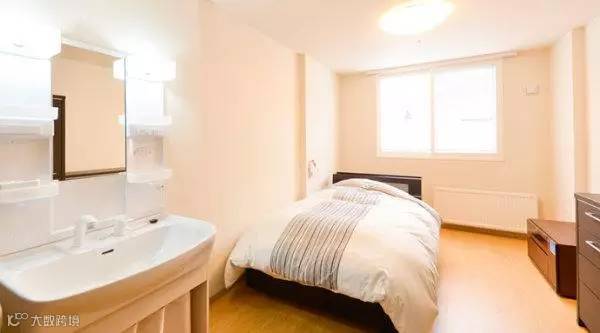

除了基本的床、柜子、沙发、茶几、洗脸台
墙壁上的开关、插座，呼叫器、空调、照明灯具
天花板上，还安装有高效干电池供电的烟雾、一氧化碳发生报警器

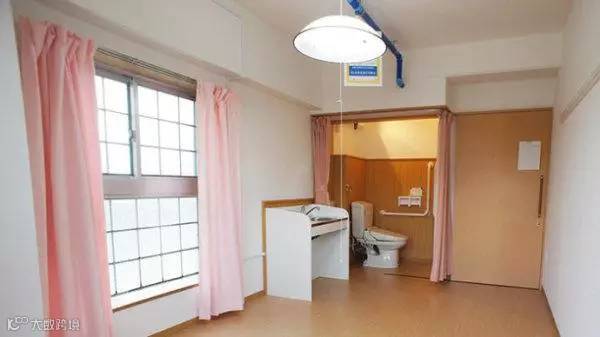

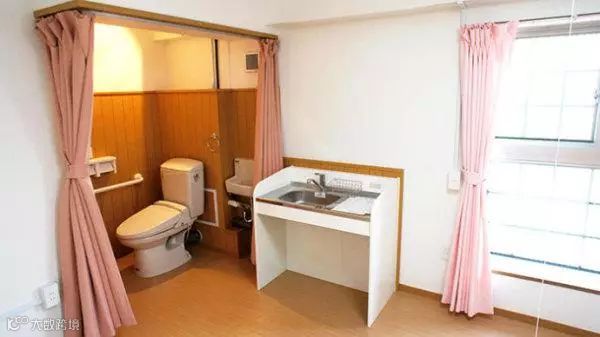

方便老年患者使用的开放式卫生间一例

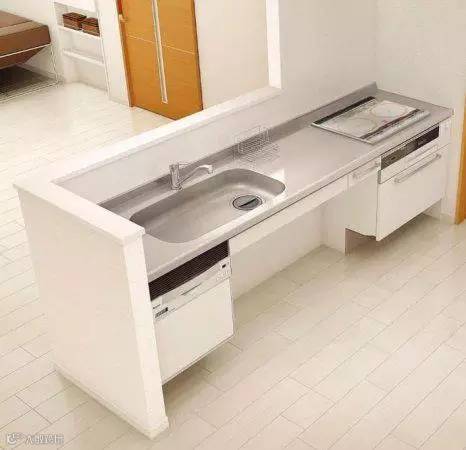

老年人房间内部，还安装有洗菜盆和IH（间接加热）电磁炉灶台

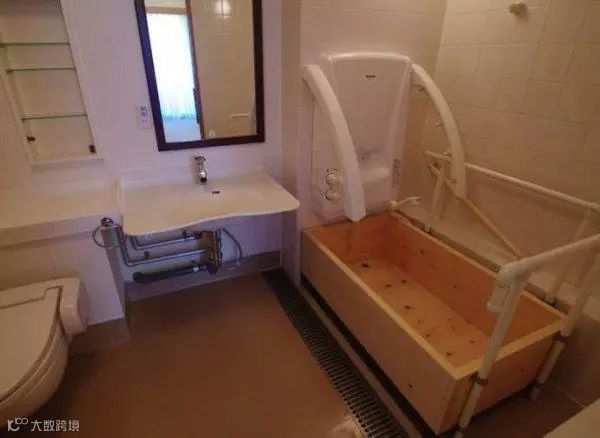

纯天然木材浴盆
