【施工技术】模板施工奥义,支模细部节点做法！

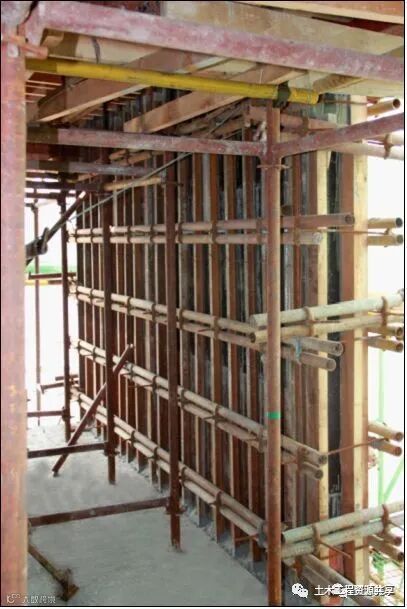

1、梁墙交接处，梁底模板在墙堵头板上方，与堵头板内表面平齐。

2、采用墙板夹堵头板的支模方式。

堵头板与梁底板处加固安装与墙板阴角处安装加固方式相同，梁底板端头横向设置方木

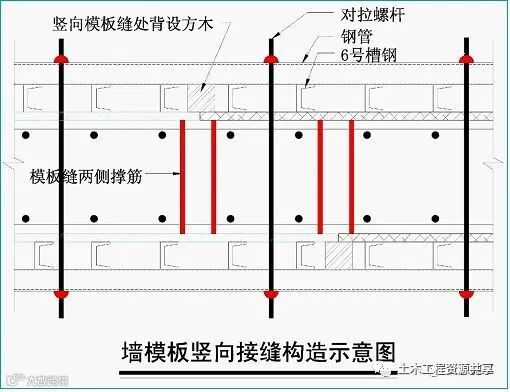

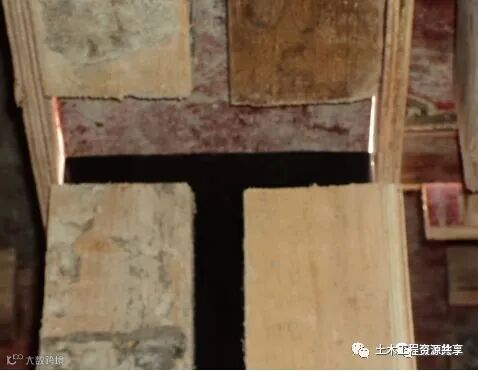

1、模板应在现场整体拼装后安装模板应竖向拼缝，竖向接缝处必须设置背楞方木龙骨和撑筋。

2、水平模板接缝的两侧必须有撑筋。

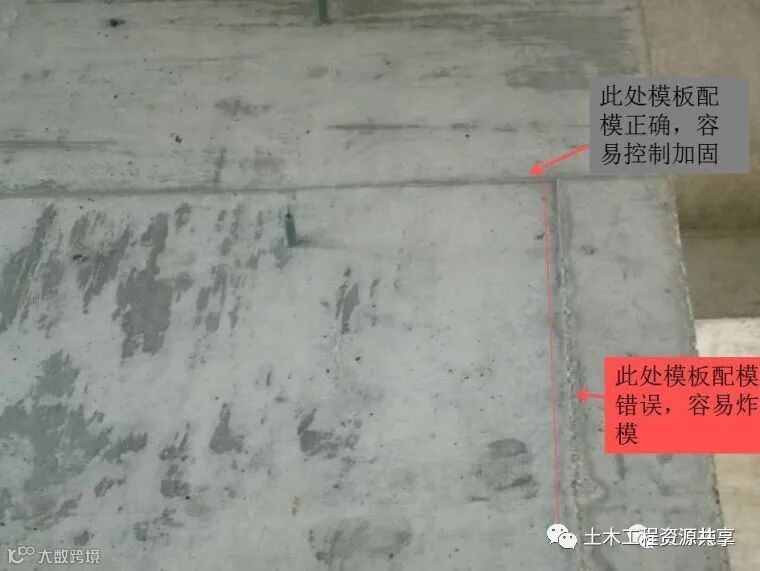

3、模板间拼缝间隙不大于2mm，拼缝处两块模板间的高低差不大于1mm。

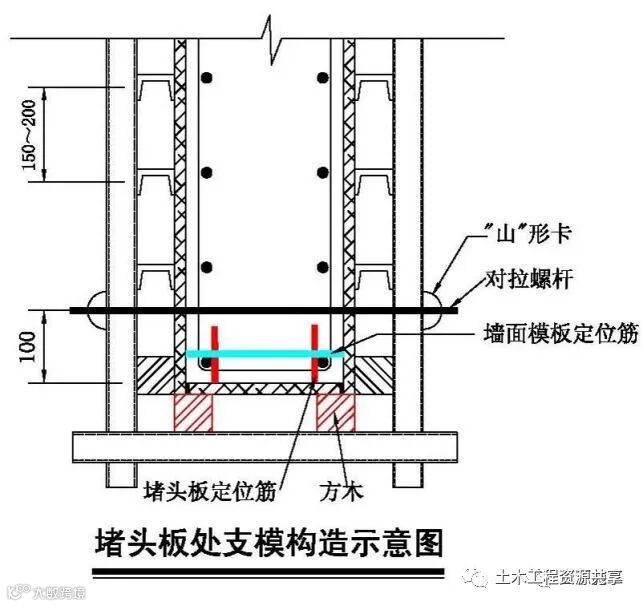

1、剪力墙在堵头位置处，应焊制墙面和堵头模板的定位钢筋。

2、堵头板侧边应过刨确保平直，采用硬拼安装。

如模板有损耗时采用双面胶防止漏浆。

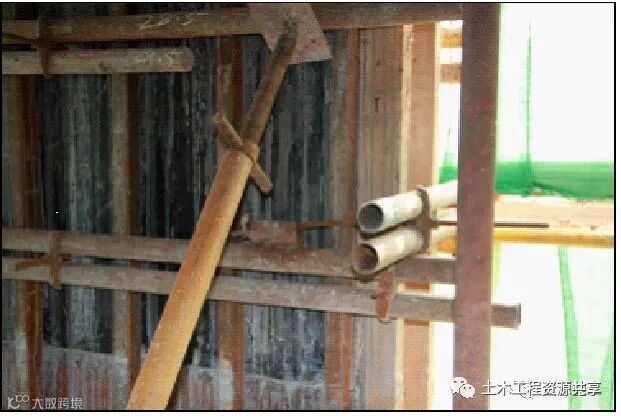

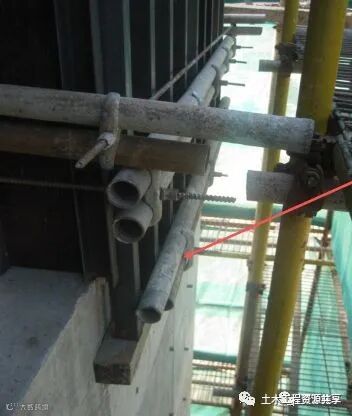

3、堵头板采用内夹墙面模板，外部背楞方木和钢管加固方式安装。

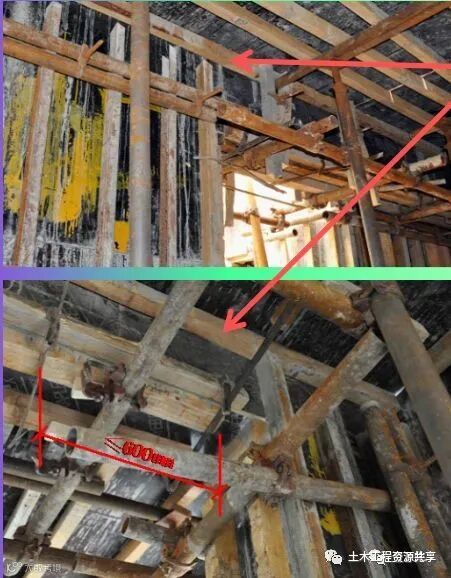

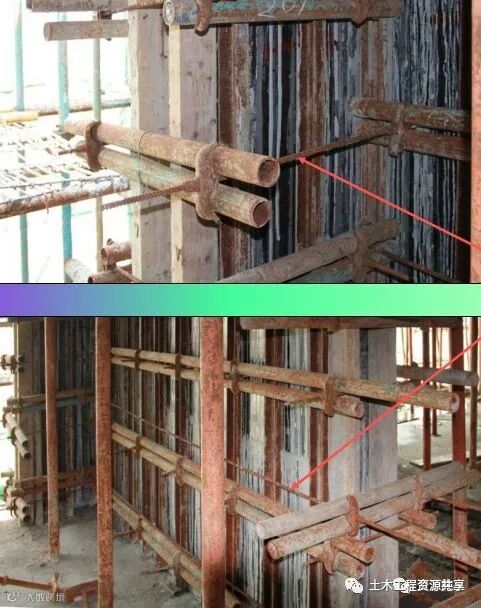

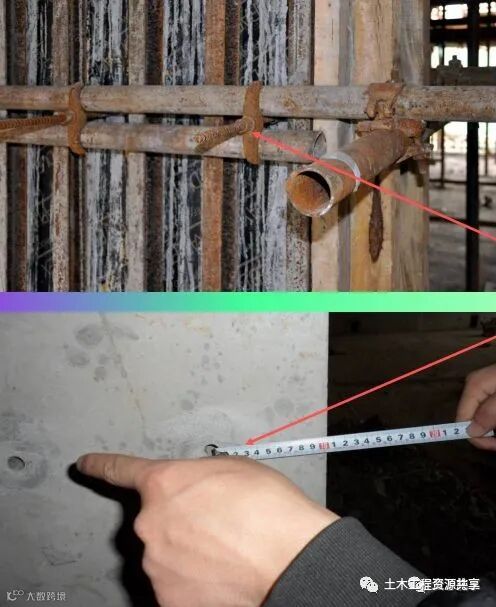

4、墙面离堵头板10cm处，安装对拉螺杆。

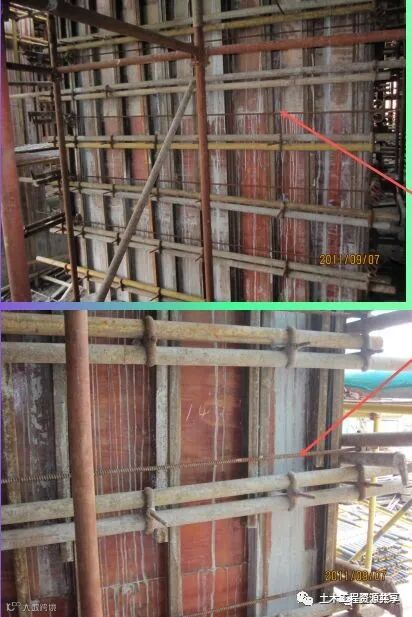

剪力墙堵头板边10cm处，安装对拉螺杆。

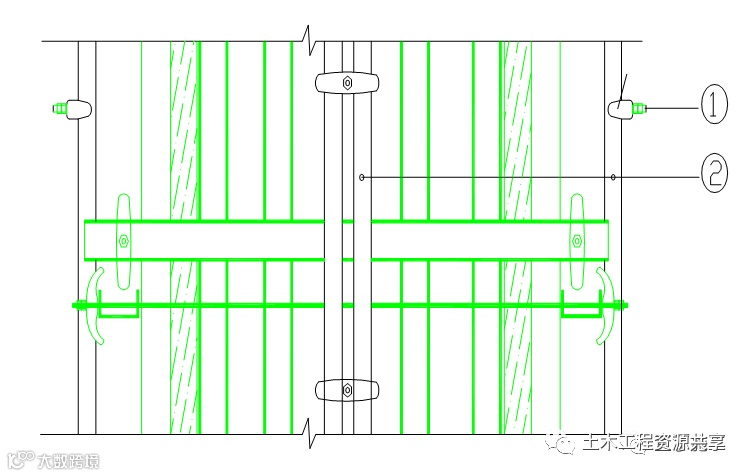

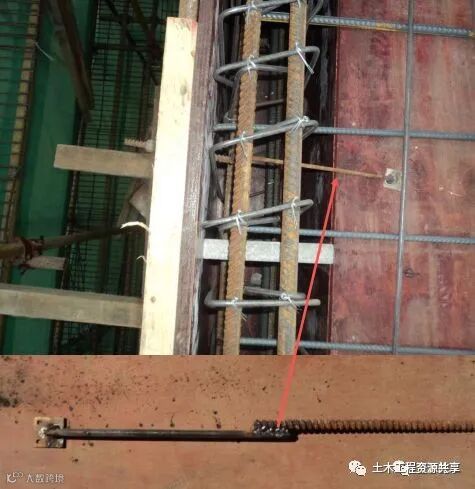

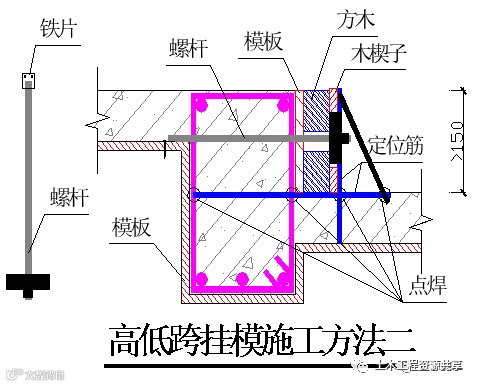

梁外侧模板或剪力墙上口模板钻螺杆洞

梁、剪力墙内放水泥支撑条控制梁截面尺寸

穿入螺杆，垫片部位钉好铁钉固定螺杆

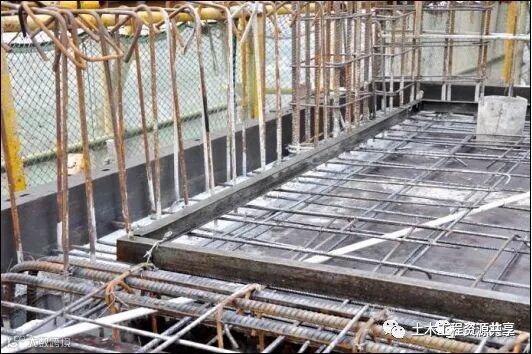

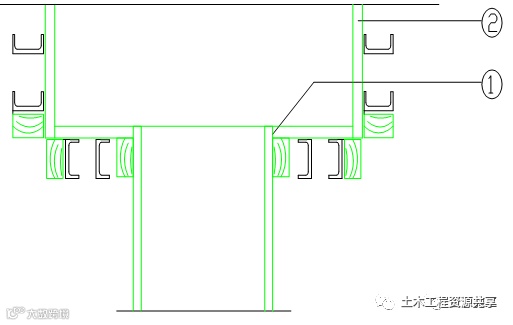

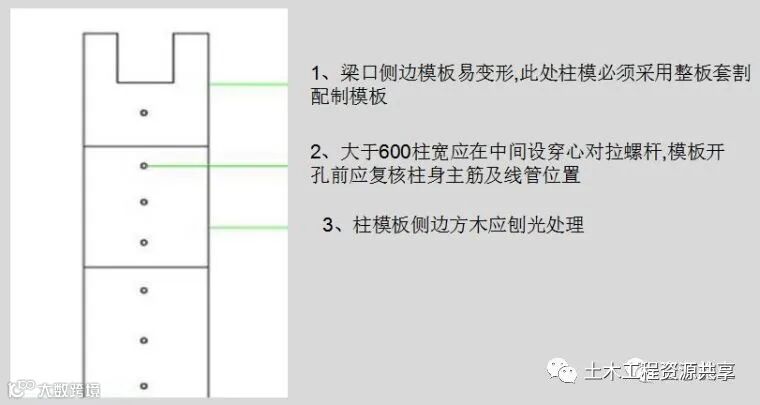

1、梁柱结合处模板拼缝必须采取柱模包梁模的构造形式；

2、柱模板上口标高应在加固前，通过上层钢筋抄测的水平点进行标高控制。

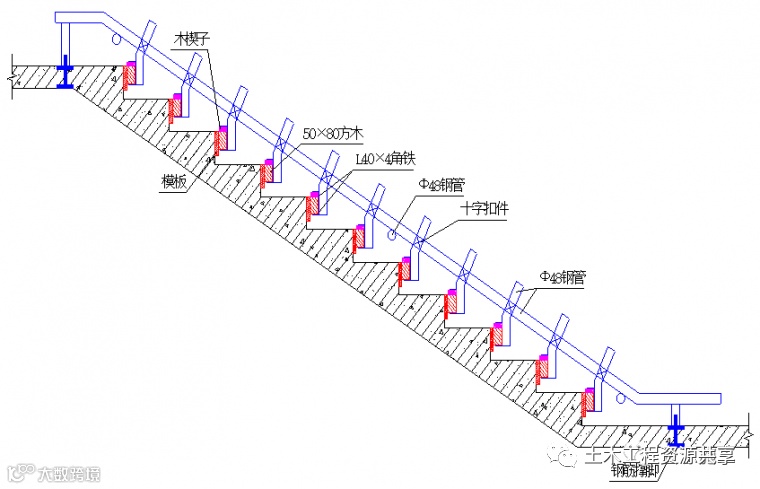

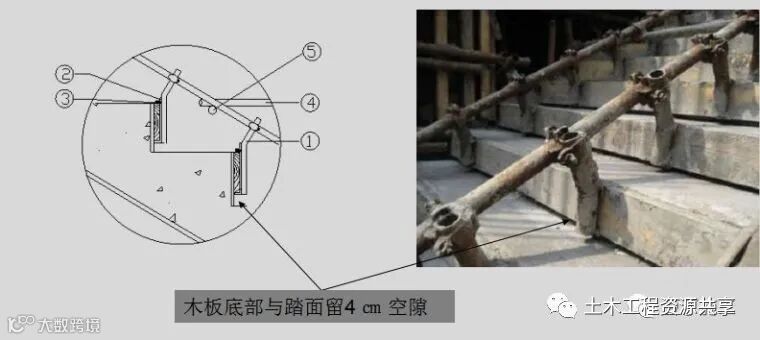

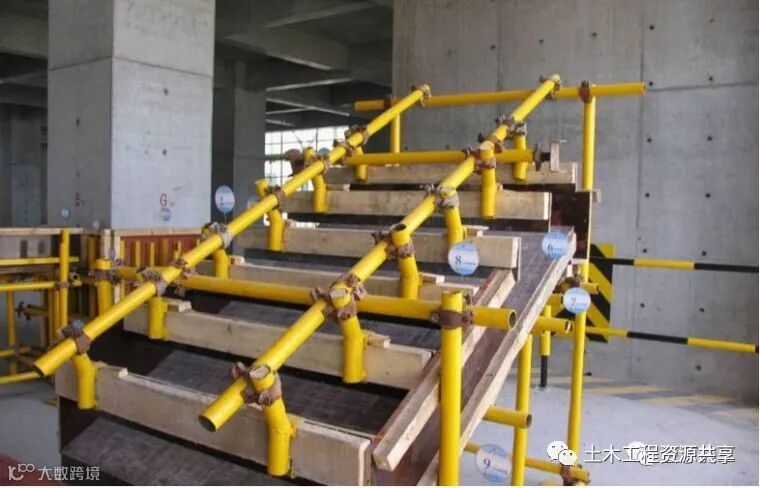

①采用钢管按支模角度焊制，与纵向主龙骨十字扣件连接。

②L40x4角铁上下各一个与钢管焊接，用于加固踢板。

③木楔子楔紧，便于拆装。

④纵向加固钢管与休息平台支模架相连，防止浇筑砼时踢板变形。

⑤横向加固钢管支撑在立杆或两端剪力墙上，防止踢板在人员的踩踏下标高产生误差。
