住建部于2018年5月21日发布关于《建筑施工承插型盘扣式钢管支架安全技术标准（征求意见稿）》。历时3年，终于在2021年6月30日确定了发布行业标准《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T231-2021，并将于2021年10月1日起正式执行，JGJ231-2010同时废止。
公告如下：
近年来，已有多地住建部门明文要求使用盘扣式钢管脚手架，该项新型脚手架相较于传统脚手架，优势多多。下面就基于上海建工针对承插型盘扣式钢管脚手架的演示视频，学习一下工艺原理及施工流程。
根据上海市住房和城乡建设管理委员会关于印发《房屋建筑工程文明施工提升标准》的通知：为了满足“施工防护设施工具化、定型化、标准化”的要求，自2019年10月1日起，上海外环以内10000平方米及以上的房屋建筑施工项目，全面采用承插型盘扣式钢管脚手架。

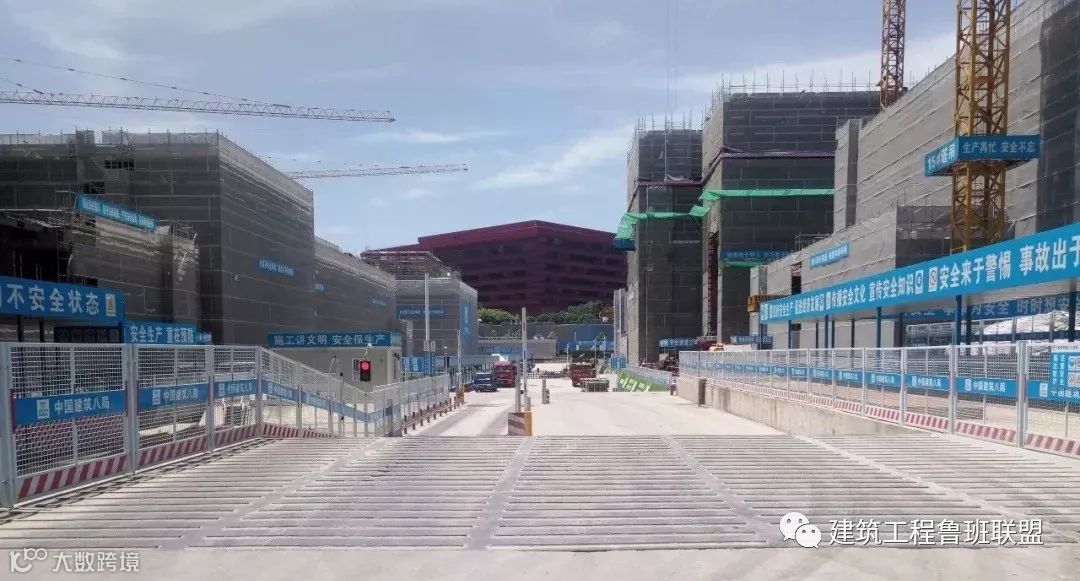

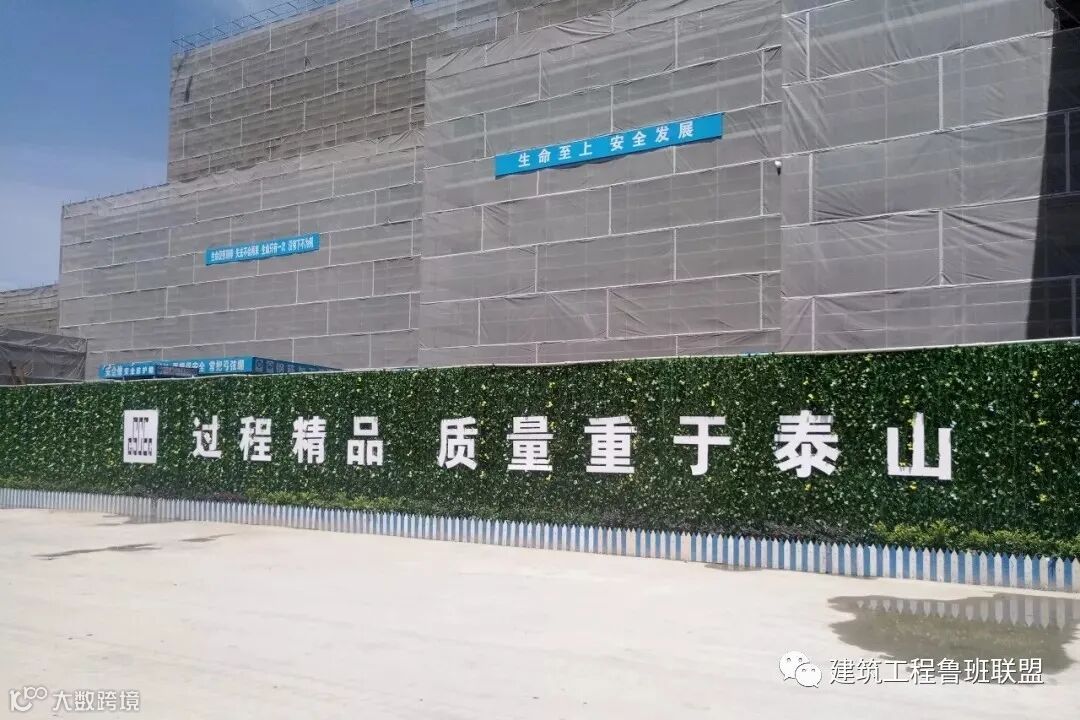

示例（世博绿谷项目）
相比较于传统扣件式钢管脚手架，承插型盘扣式钢管脚手架优势多多：
传统扣件式钢管脚手架：搭拆操作繁琐、安全性差、人工成本高、易损耗。
承插型盘扣式钢管脚手架：搭拆效率高、可靠性及安全性好、节能环保、外观形象好。

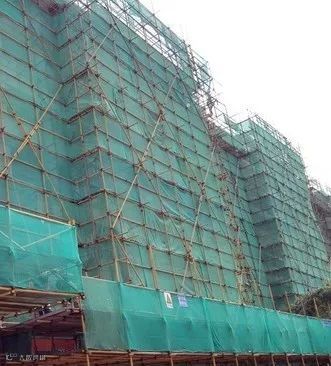

传统扣件式钢管脚手架

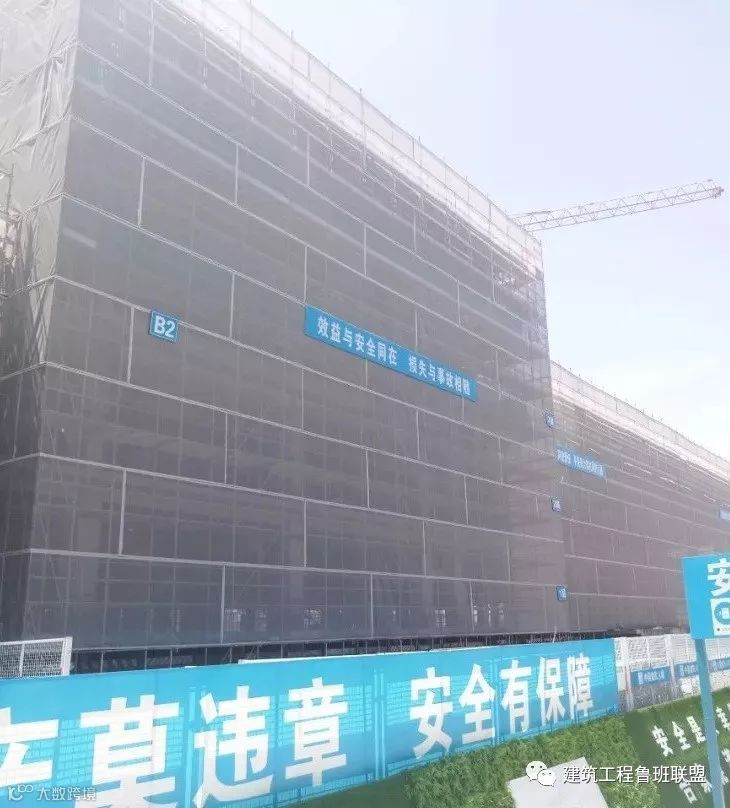

承插型盘扣式钢管脚手架
外墙脚手架作为工地形象的第一印象，直观上也反映出工地的安全文明标准化施工水平。大型施工企业对外墙脚手架也越来越重视，比如上海建工集团自2016年便要求在上海市内工程上实施新型脚手架及外挂安全网：采用承插型盘扣式钢管脚手架，并对架体结构、节点处理及外挂安全防护网的颜色、张挂方式等进行了规范化设计。
承插型盘扣式钢管脚手架是具有自锁功能的直插式新型钢管脚手架，作为外墙脚手架使用，一般有以下构件组合而成：①立杆、②水平杆、③斜杆、④可调底座、⑤拉墙杆、⑥钢脚手板、⑦楼梯件、⑧踢脚板、⑨悬挑基础梁、⑩槽钢、⑪拉环。
针对外墙承插型盘扣式钢管脚手架
上海建工二建集团视频演示教学片
解读的全面详细又清晰易懂
工艺原理及组件详解
☟

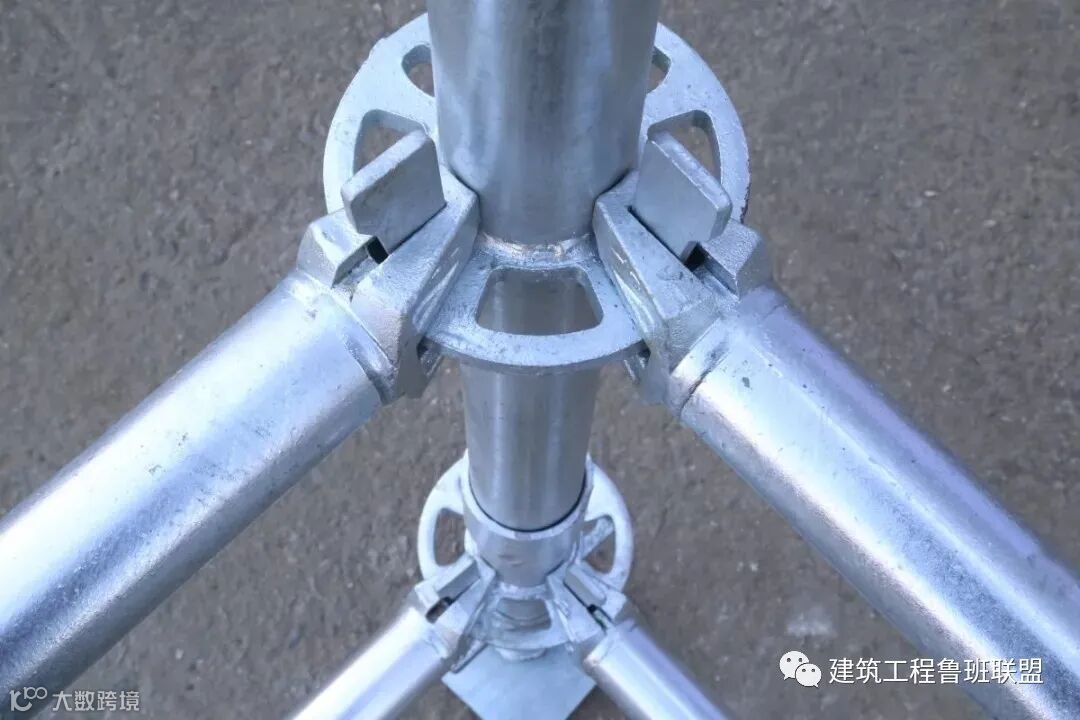

立杆采用套管承插连接，水平杆和斜杆采用接头卡住连接插盘，用新型插销连接，形成几何不变的结构体系，在其上铺设挂扣式脚手板，外侧挂安全网封闭。
再分别来看看悬挑架和落地架的施工流程
（悬挑架）施工流程详解
☟
（落地架）施工流程详解
☟

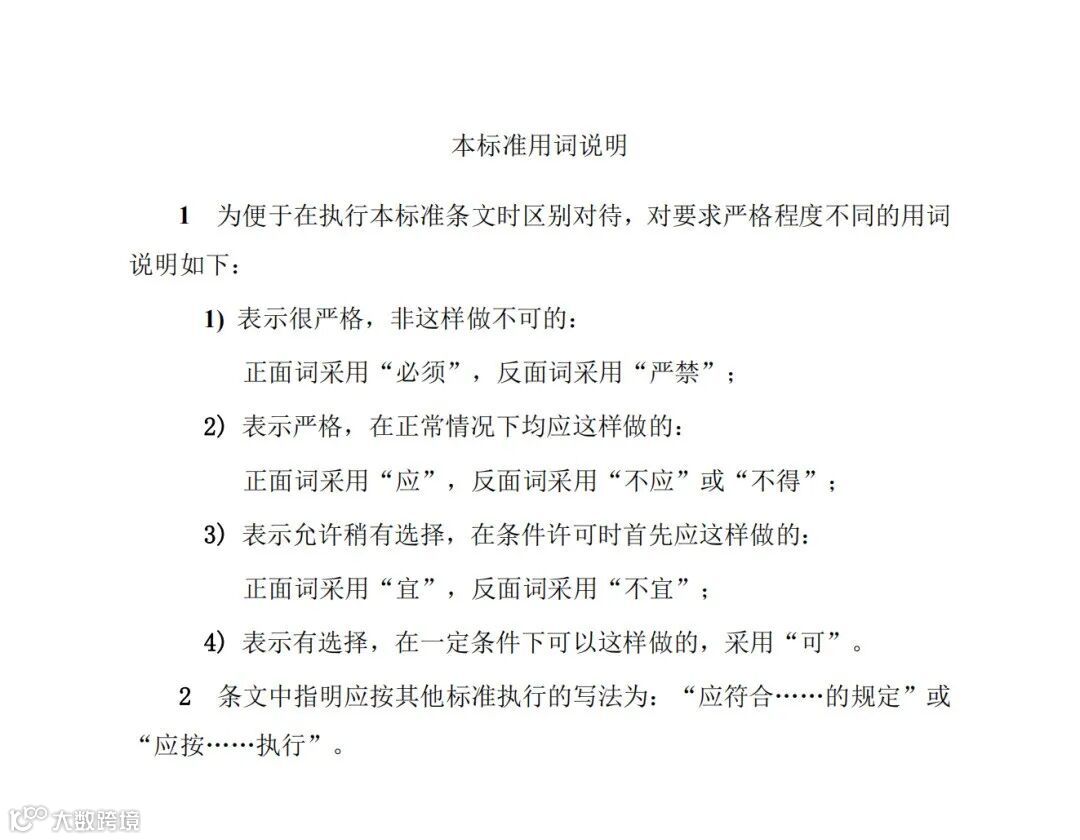

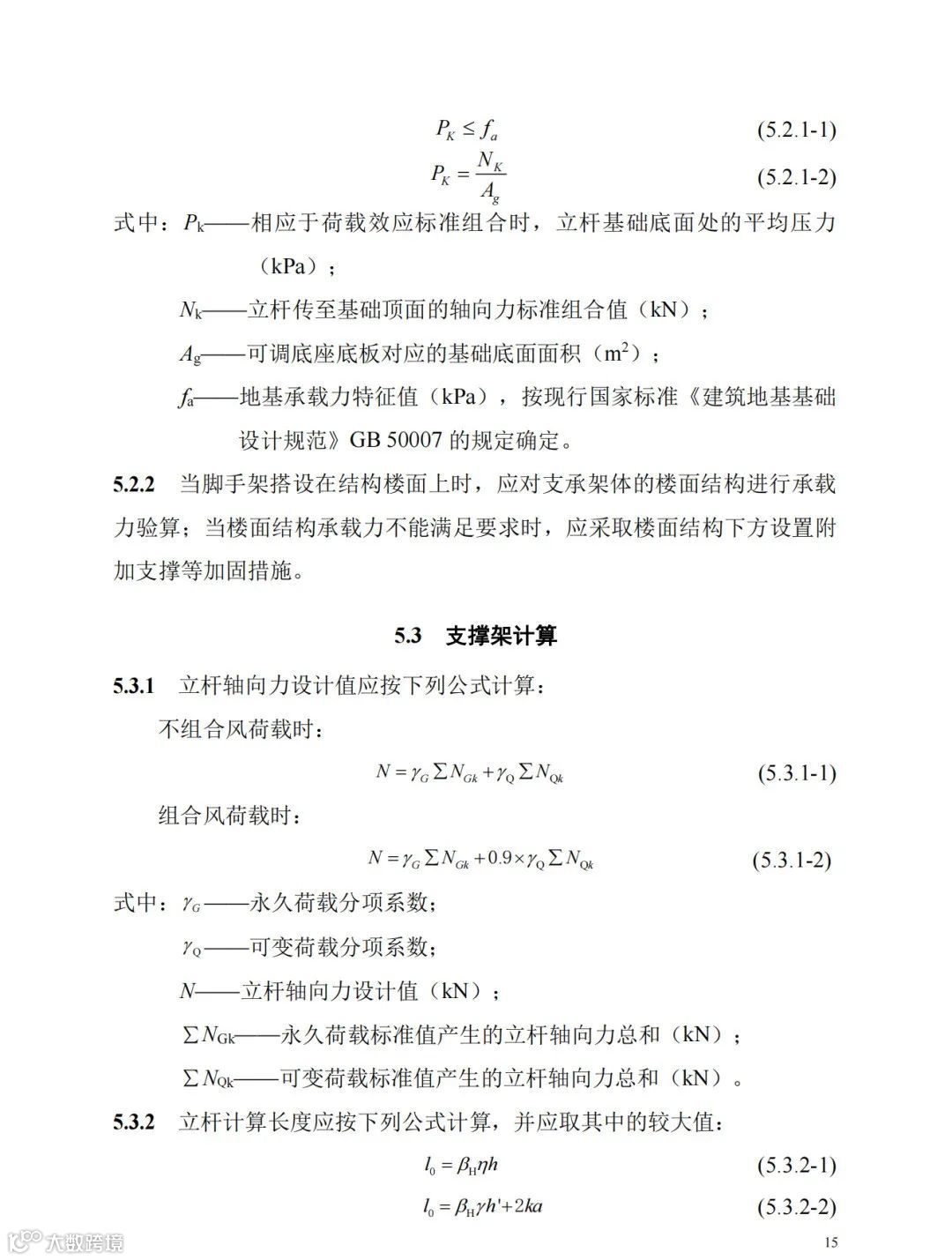

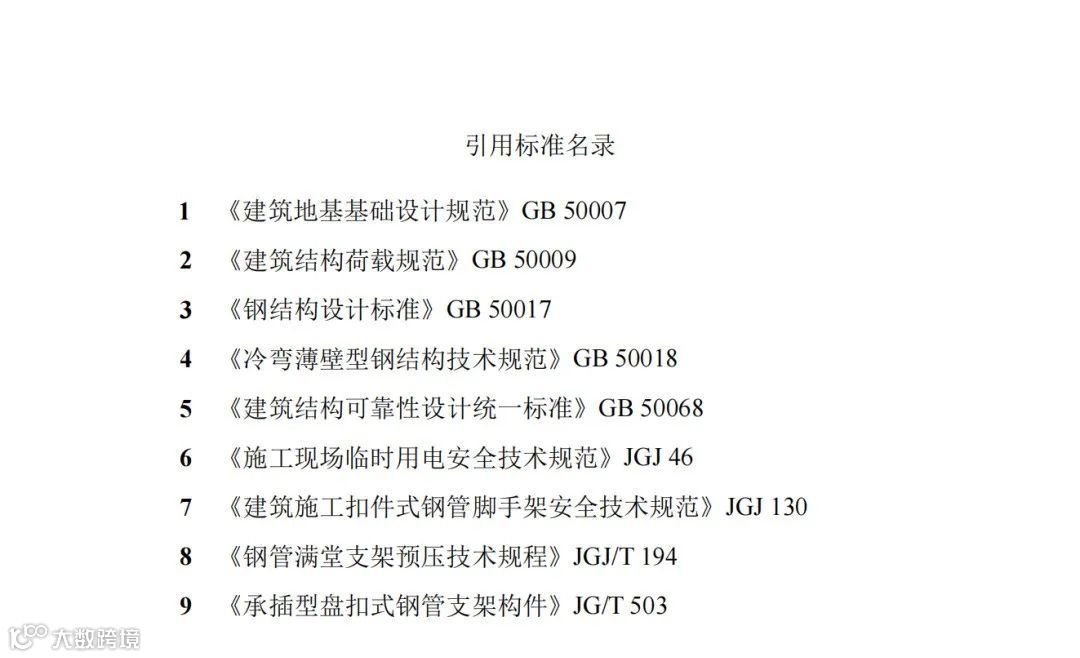

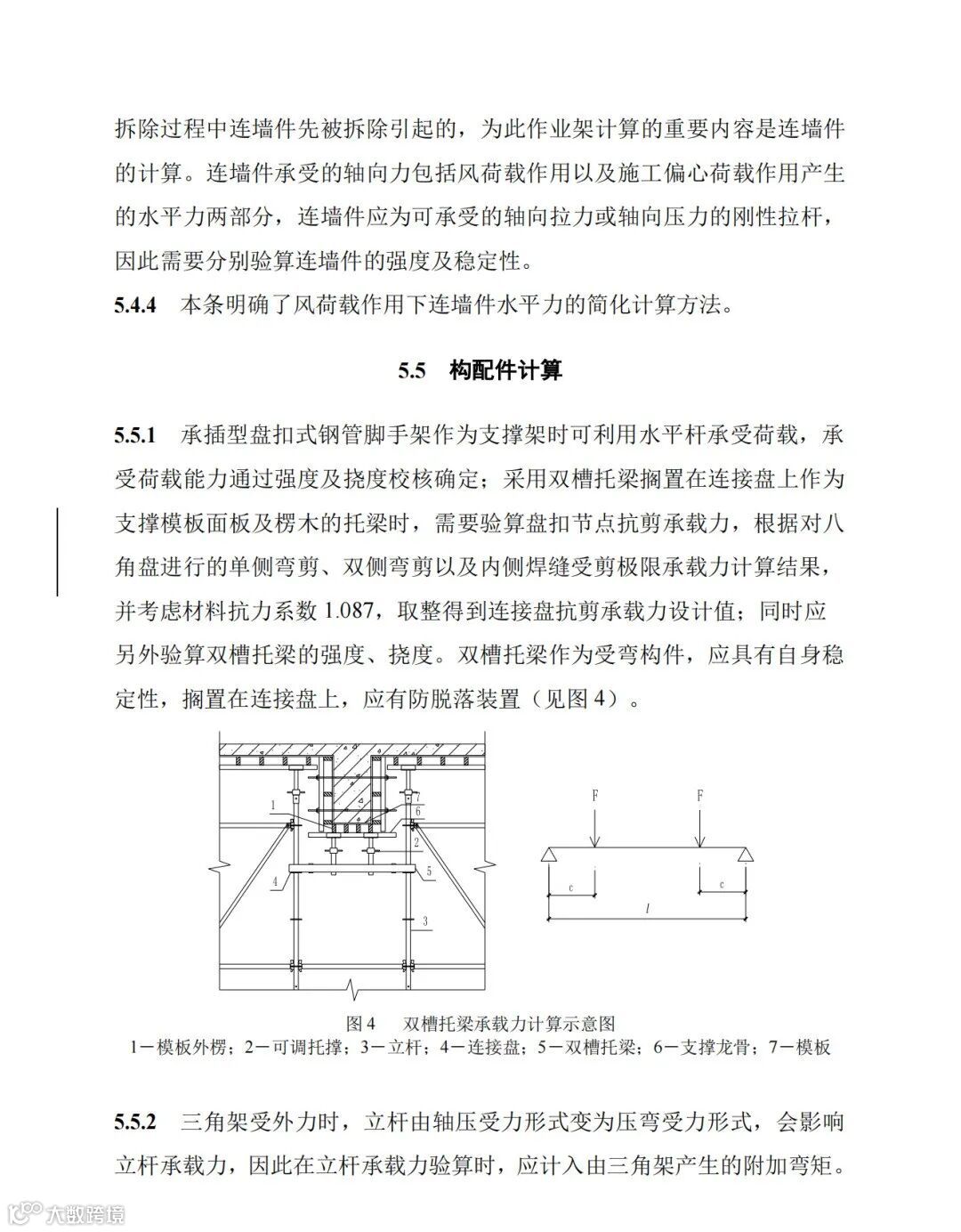

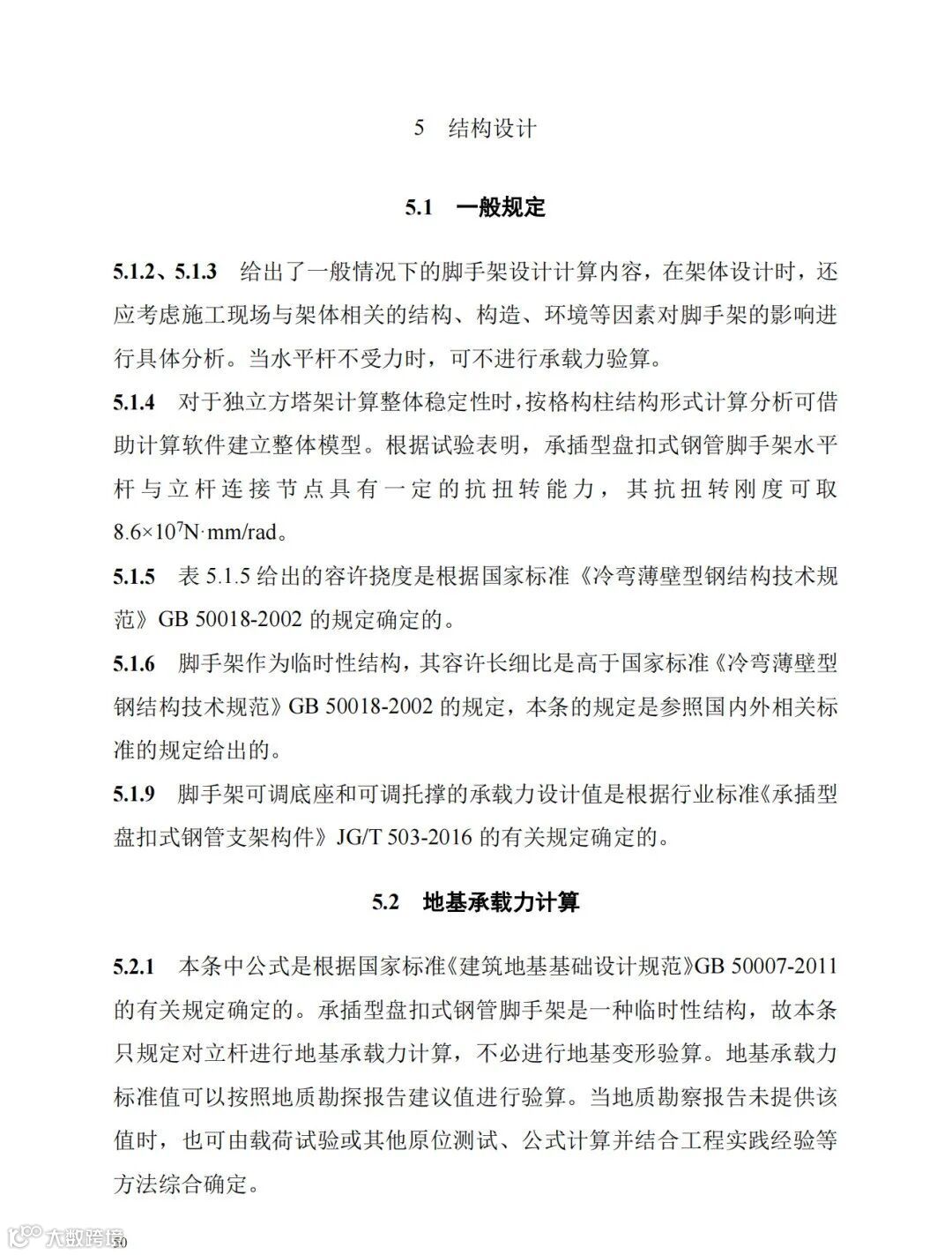

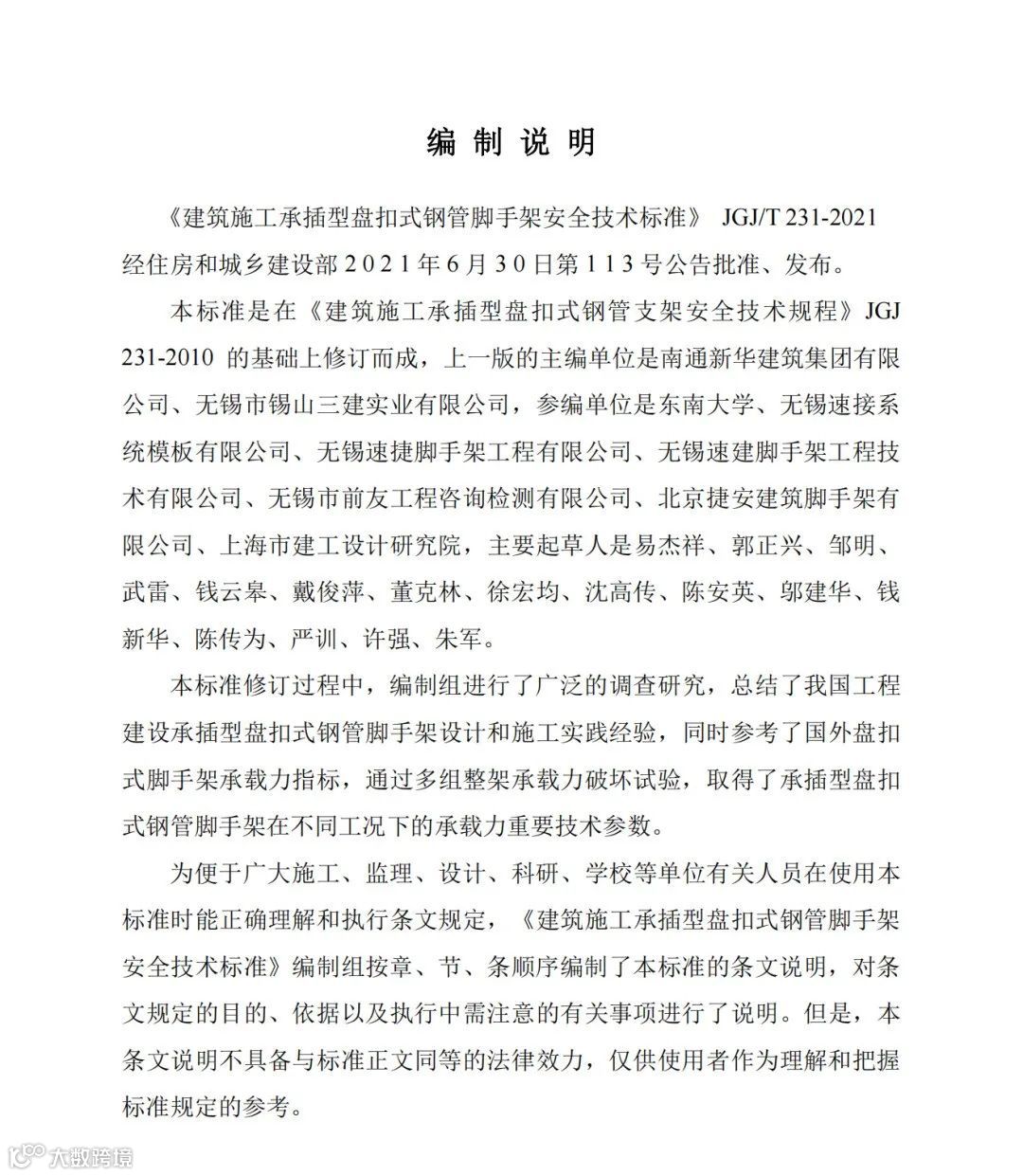

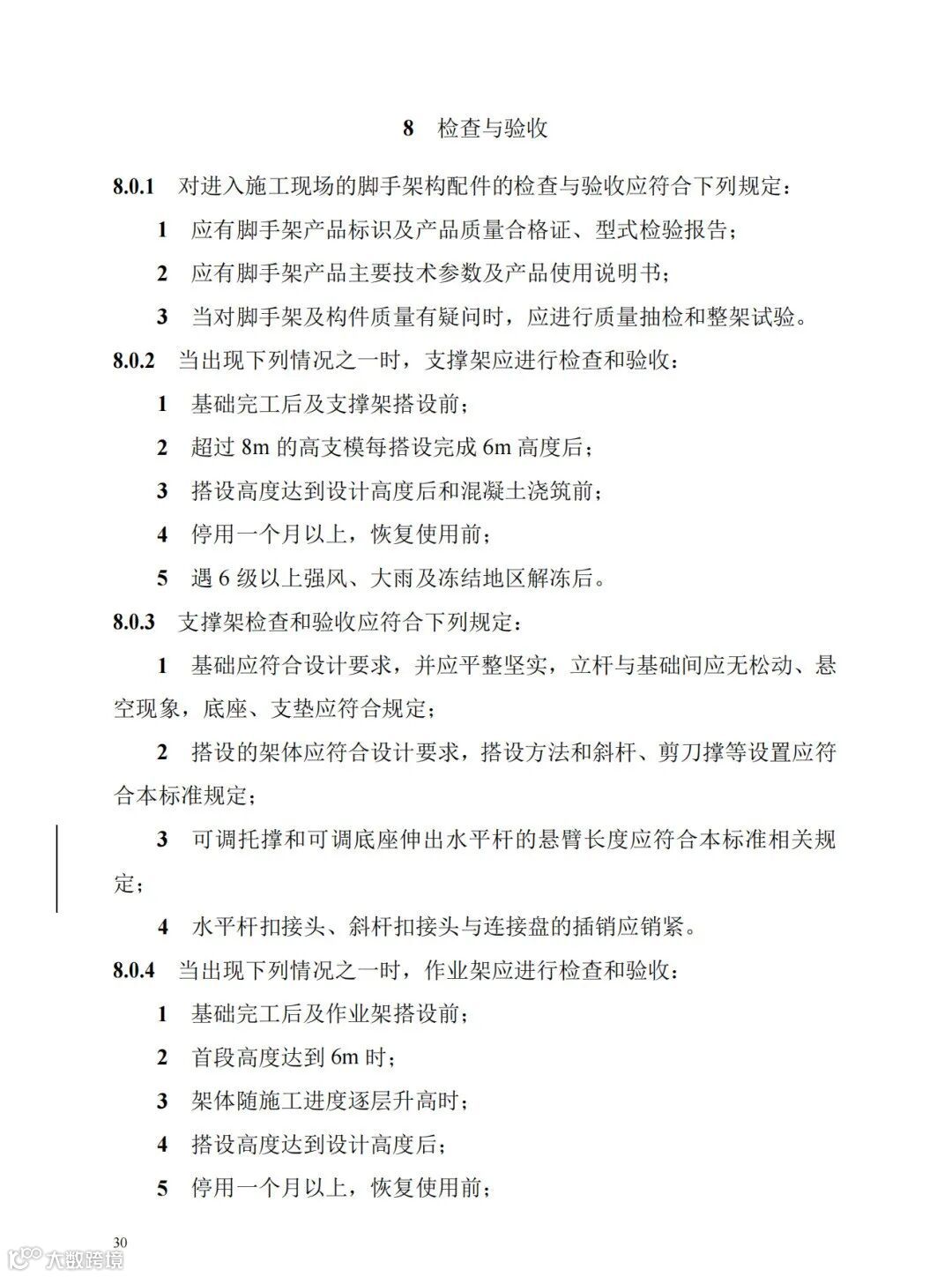

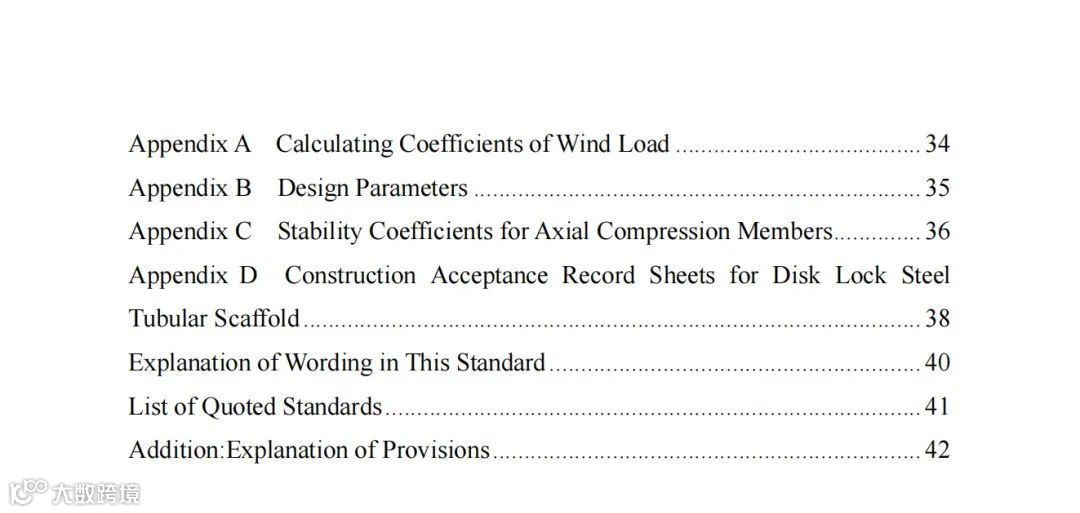

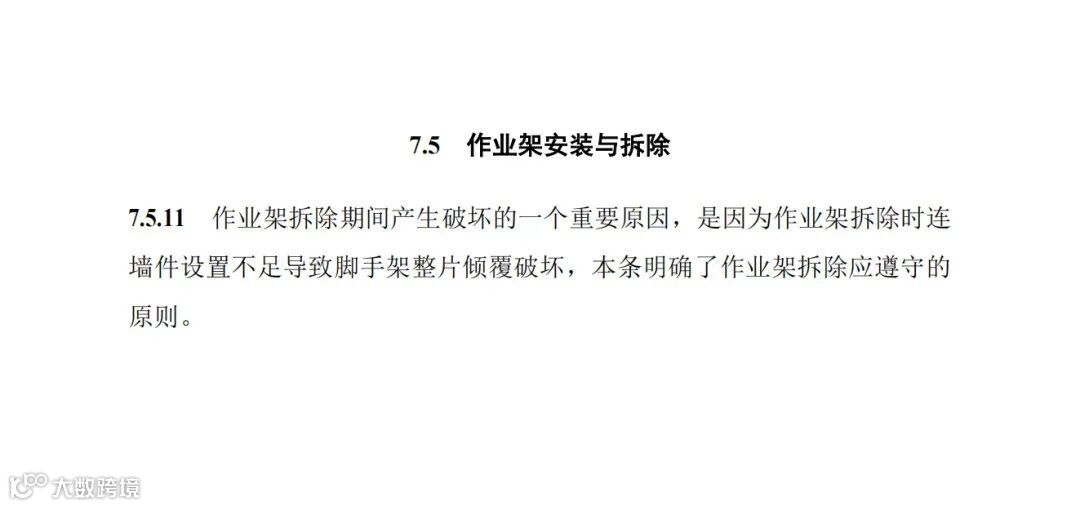

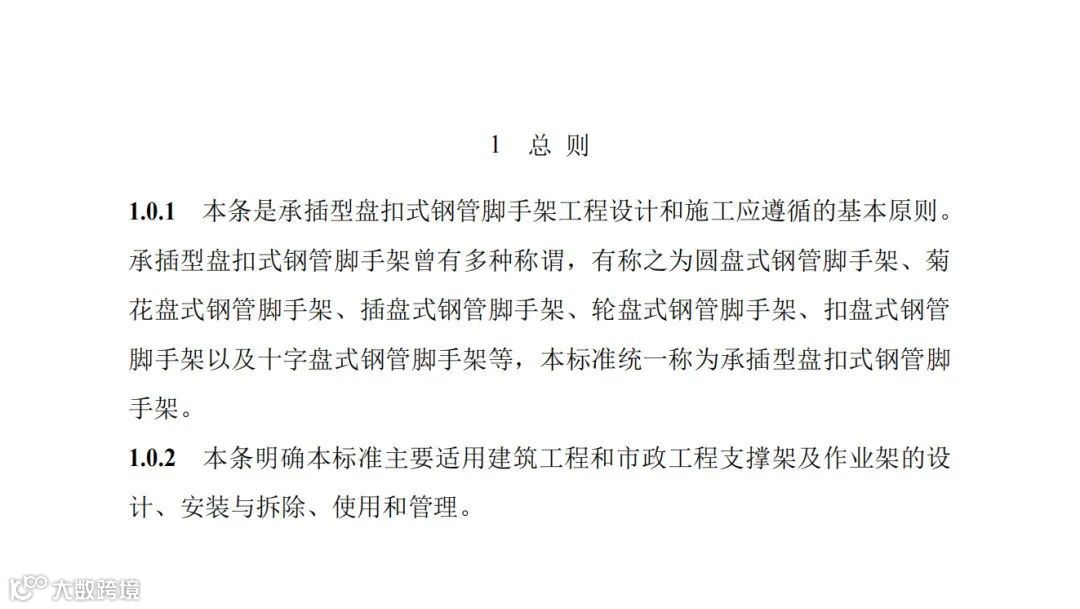

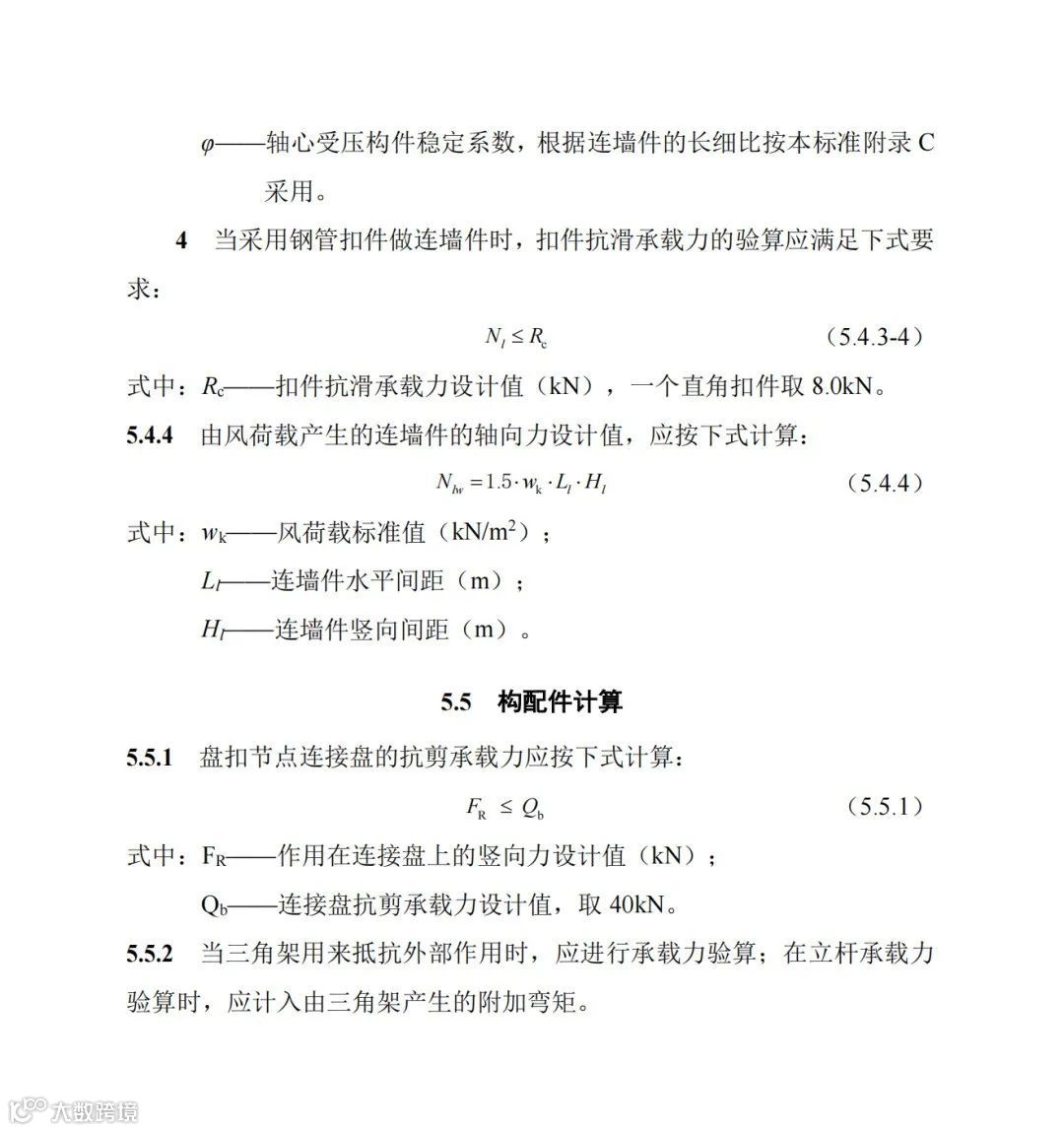

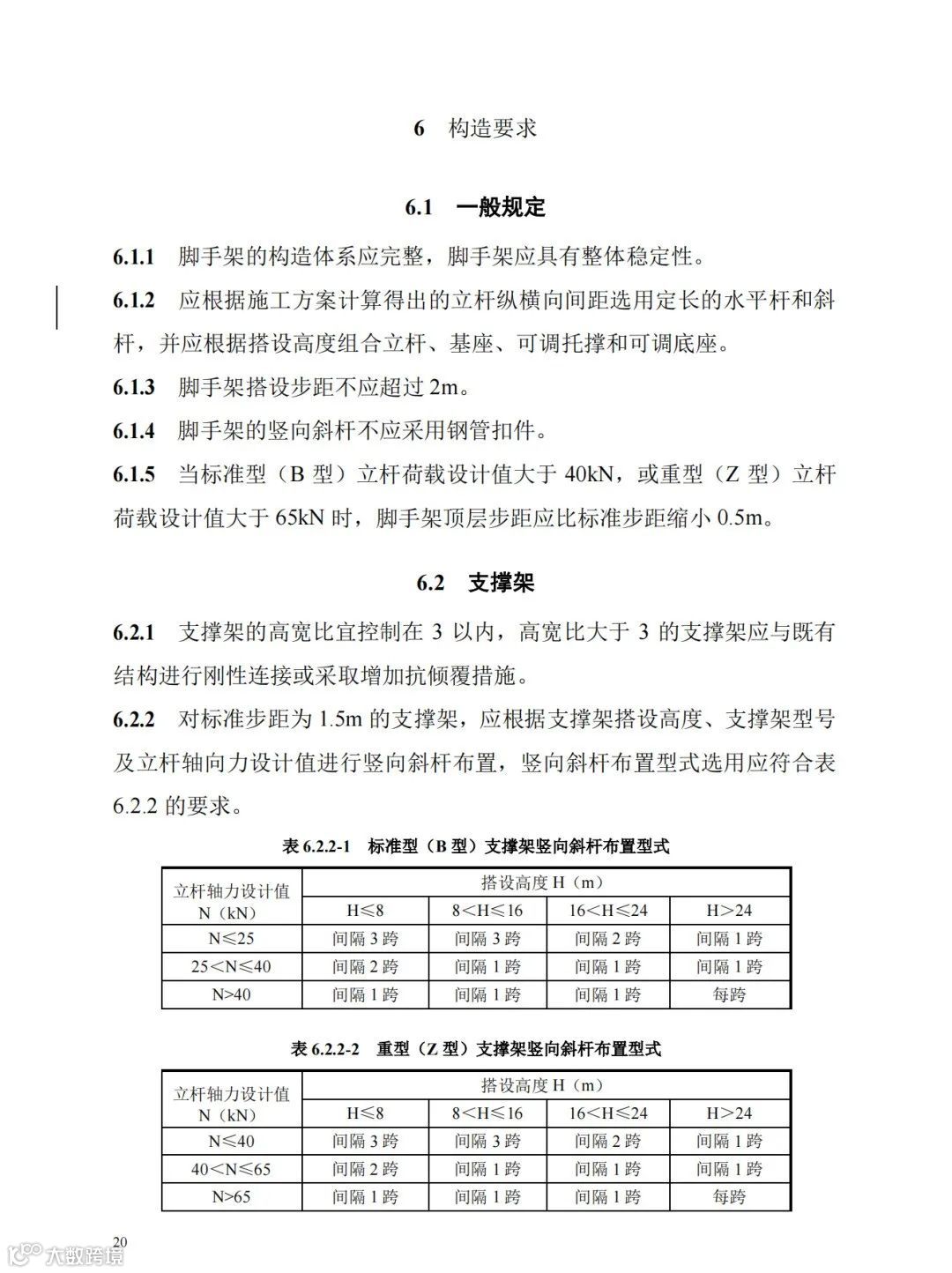

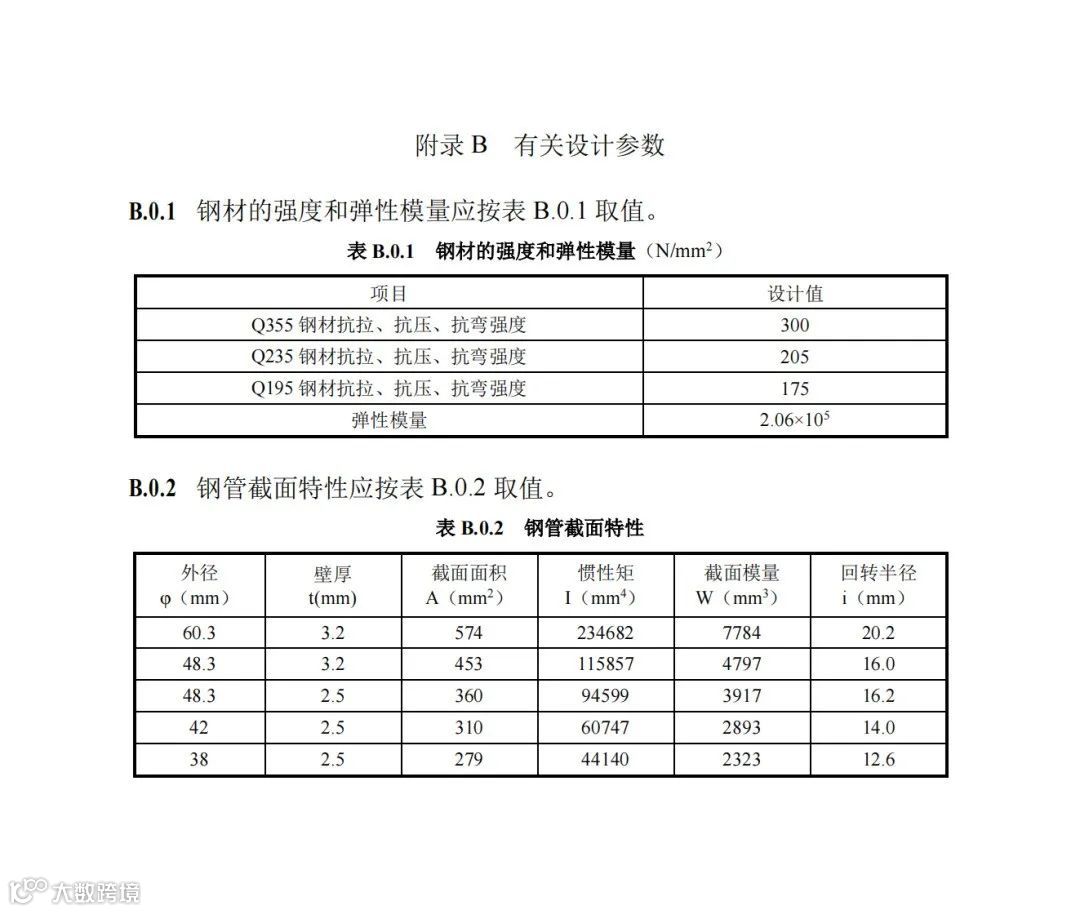

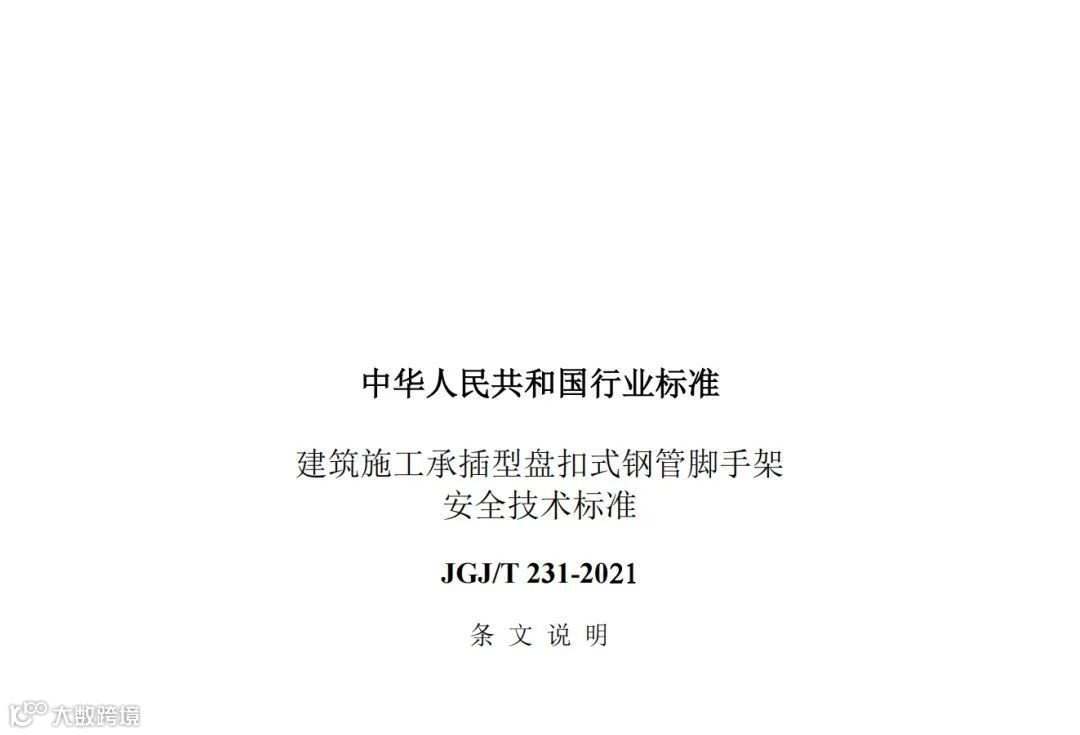

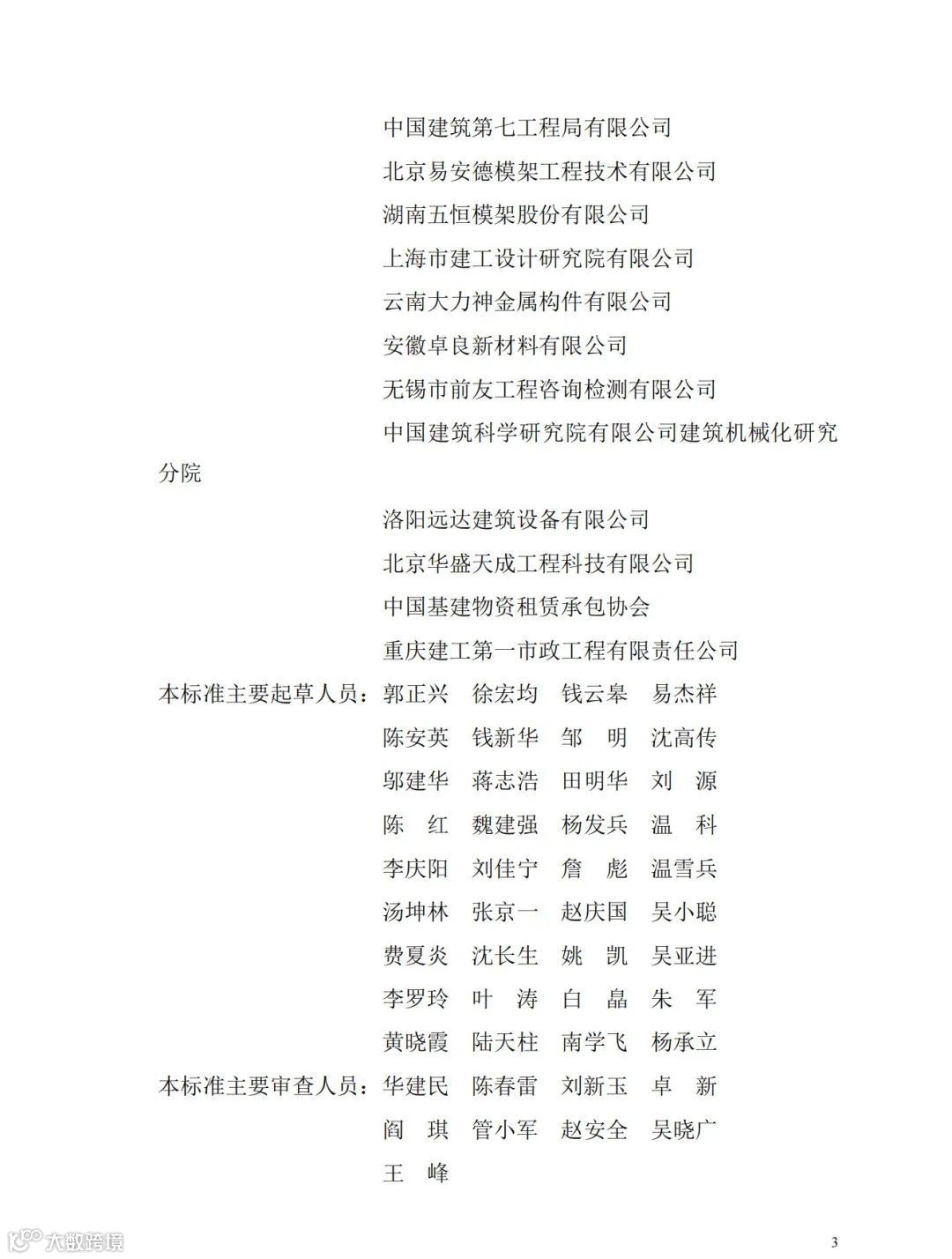

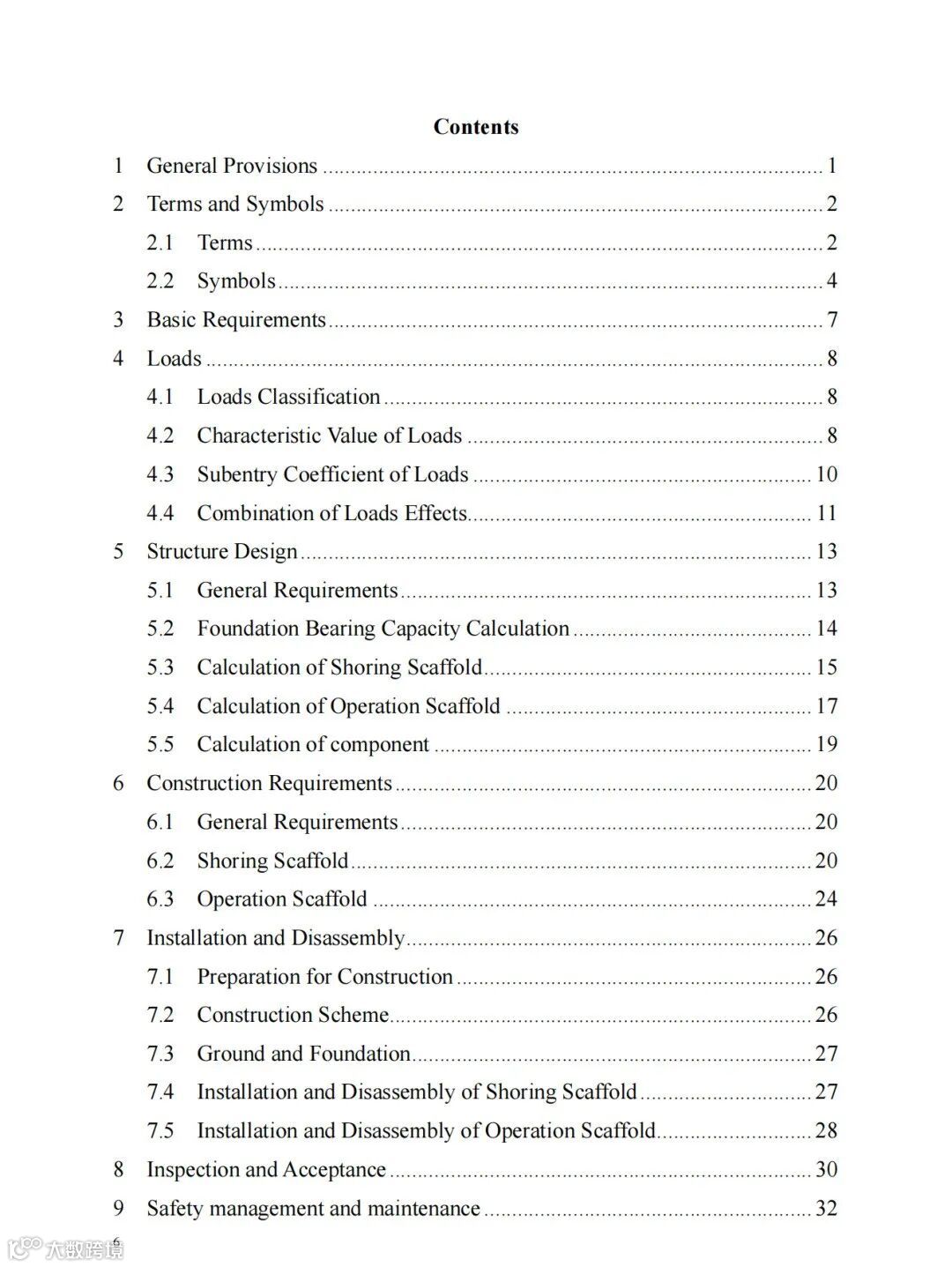

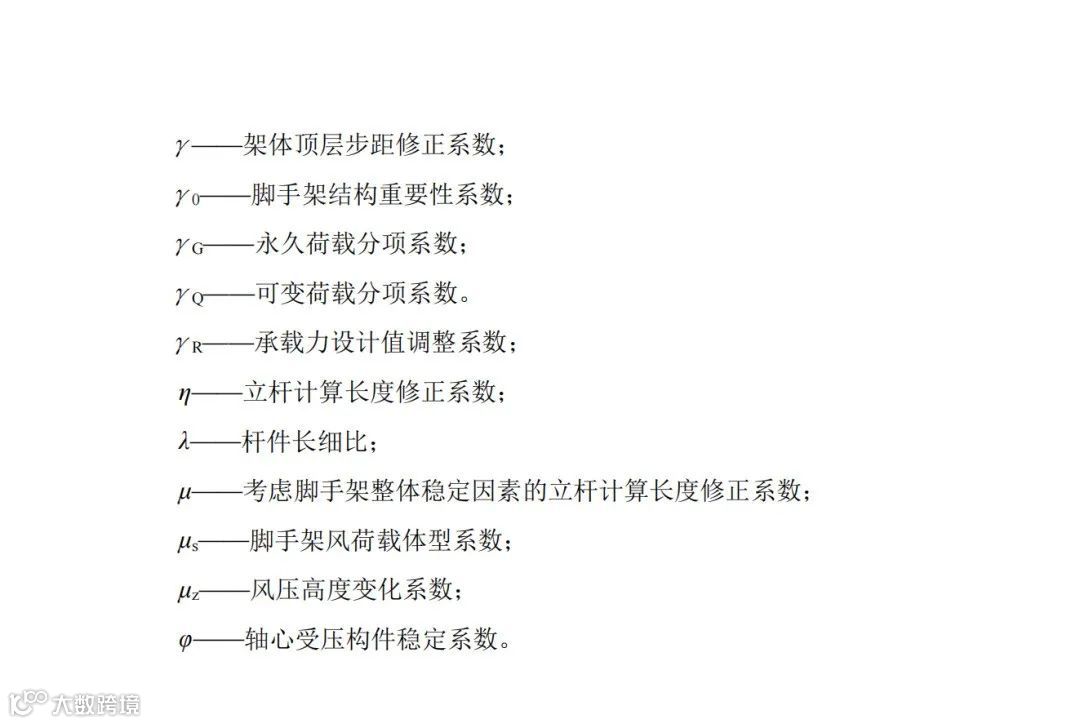

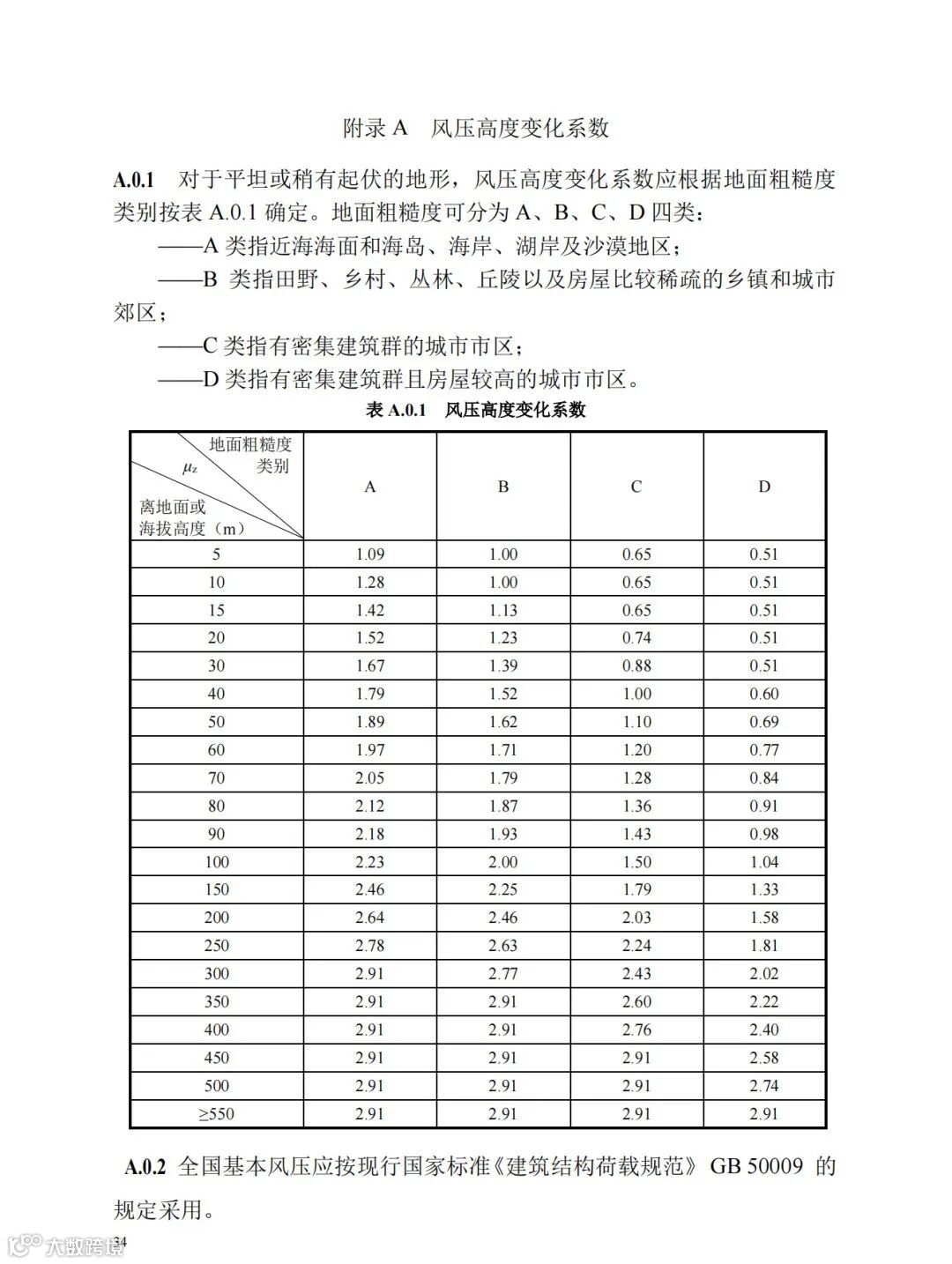

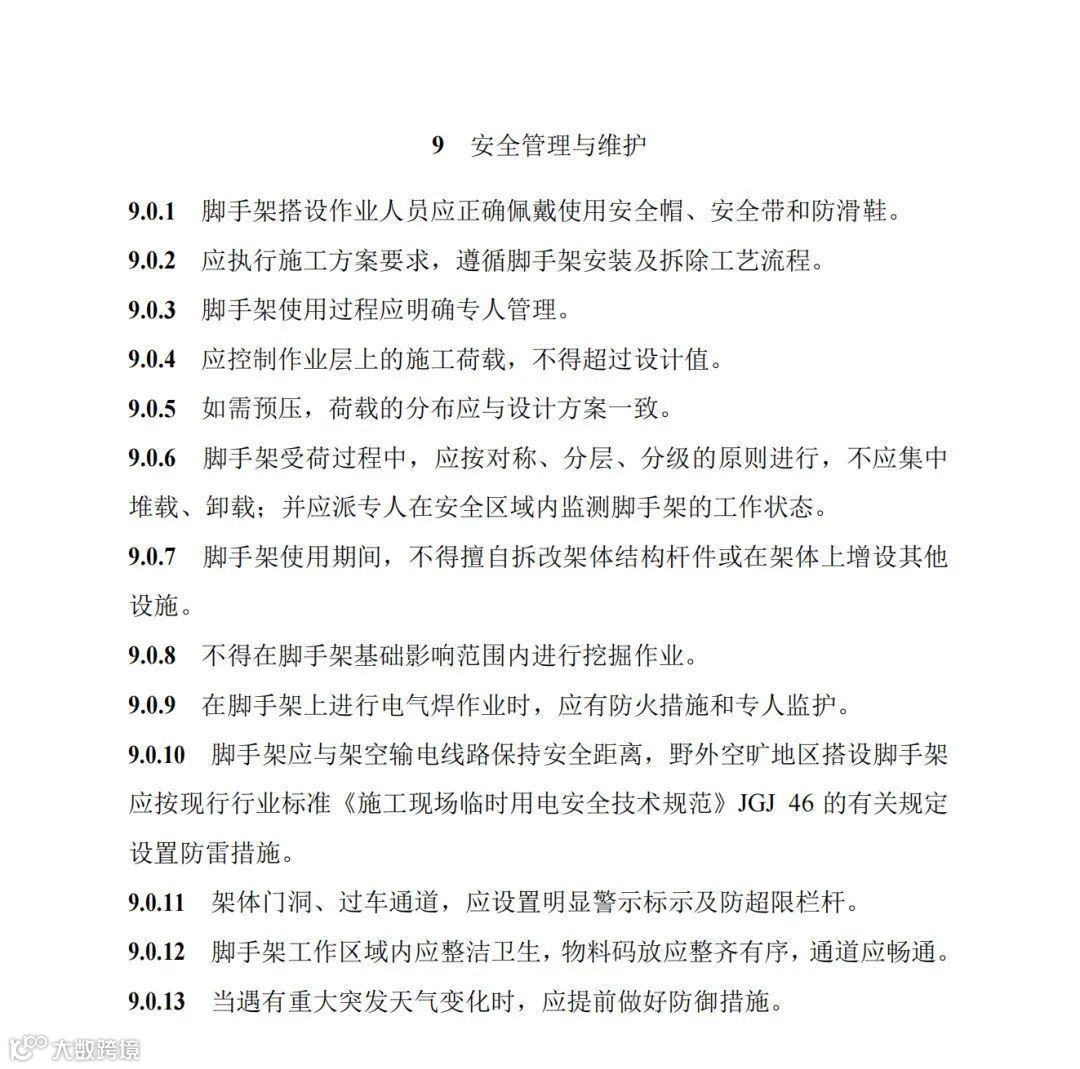

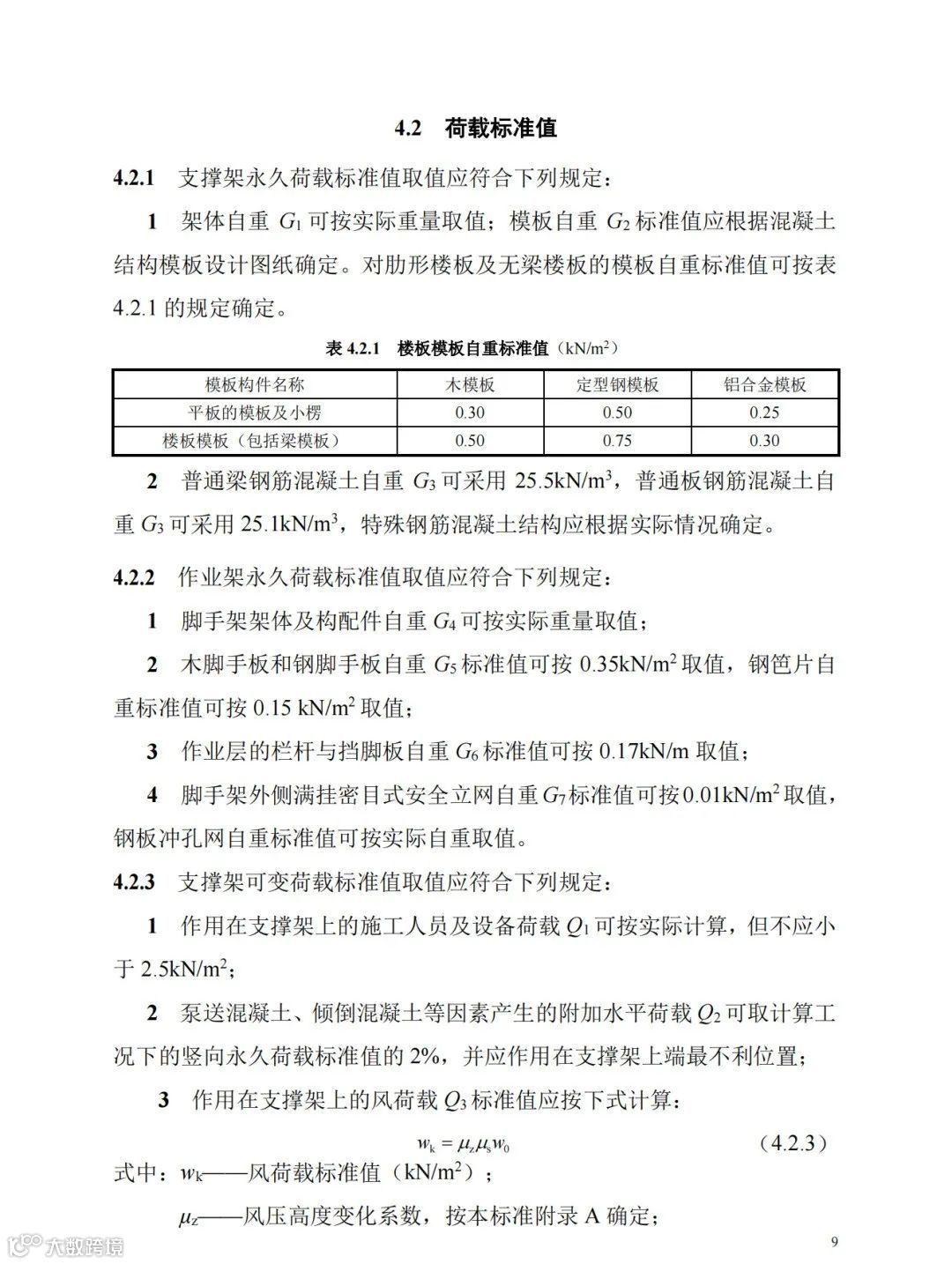

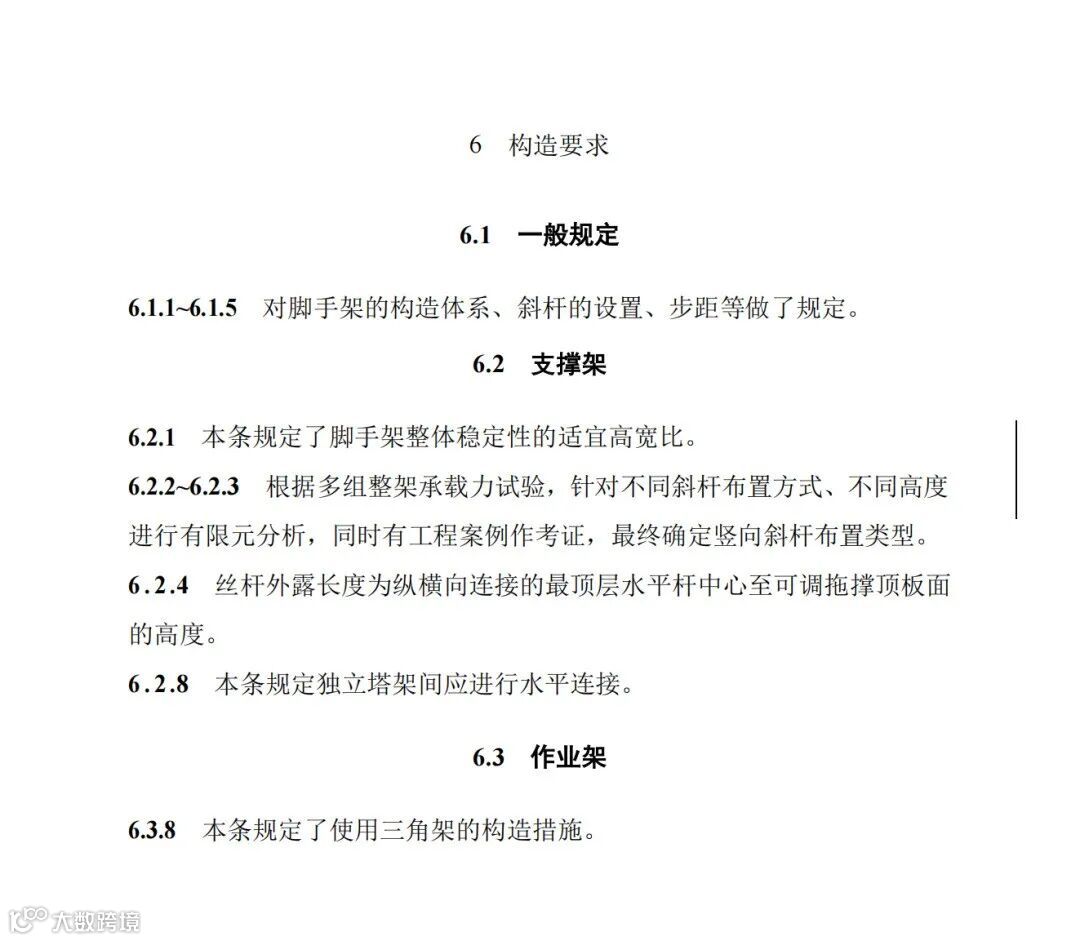

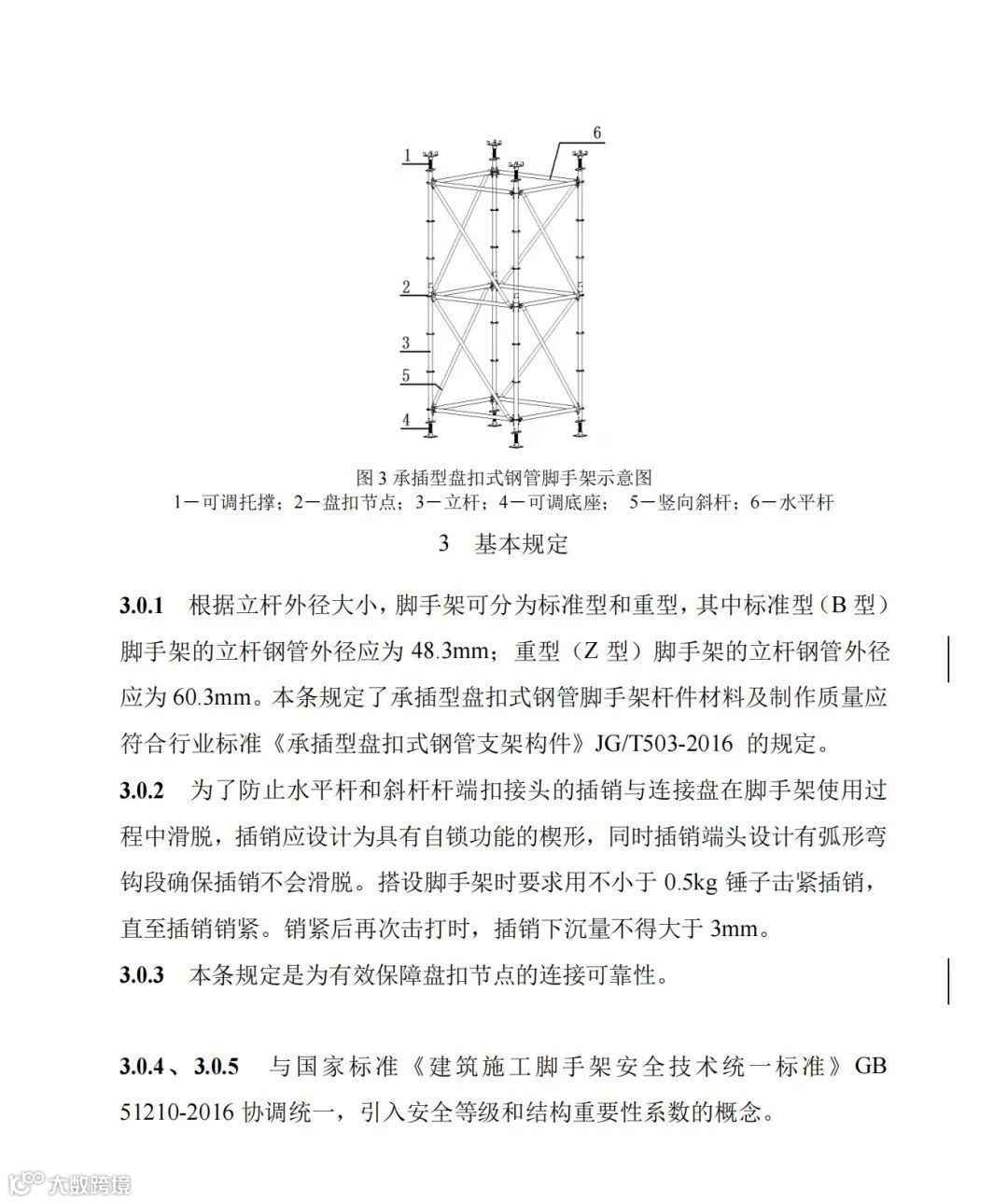

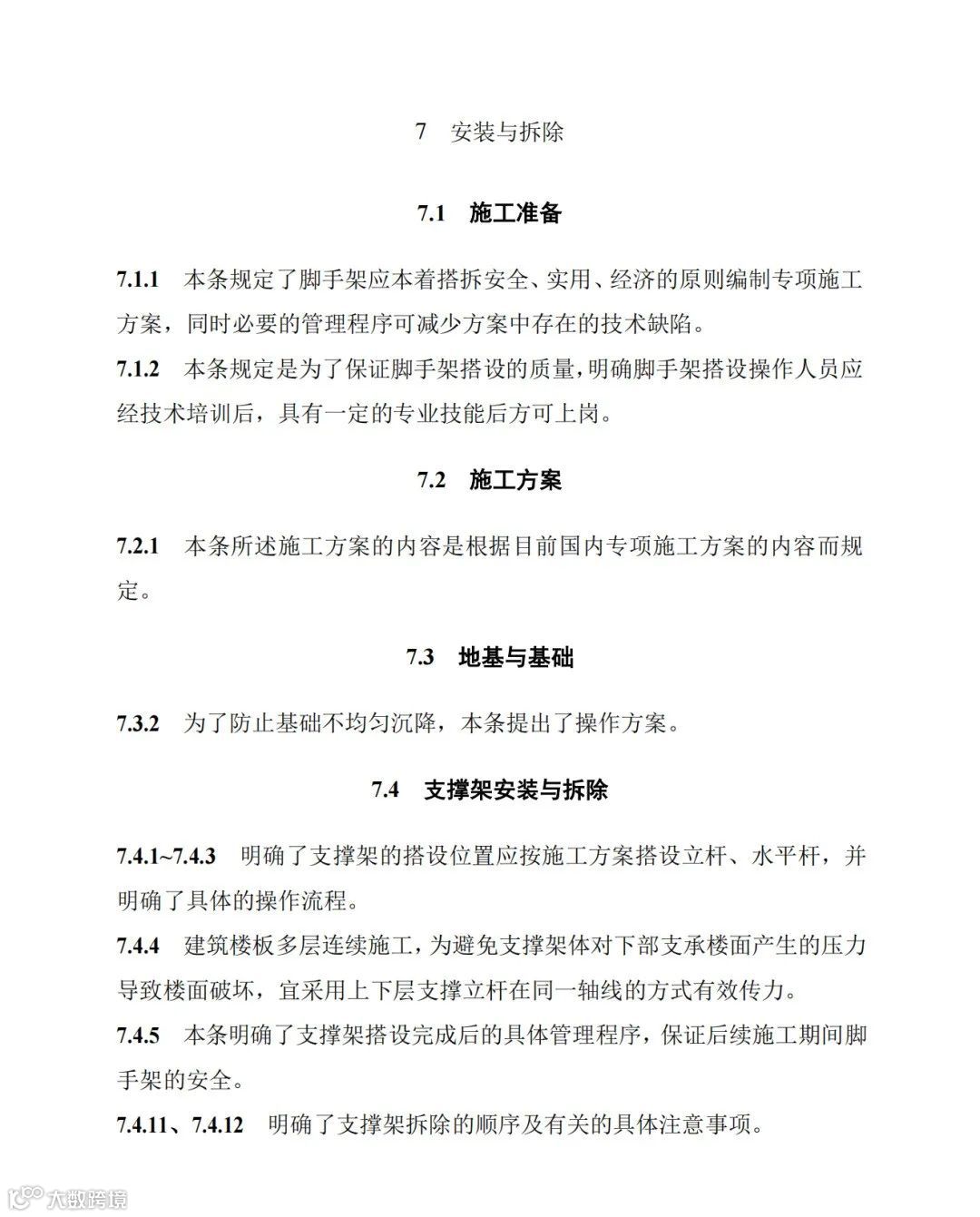

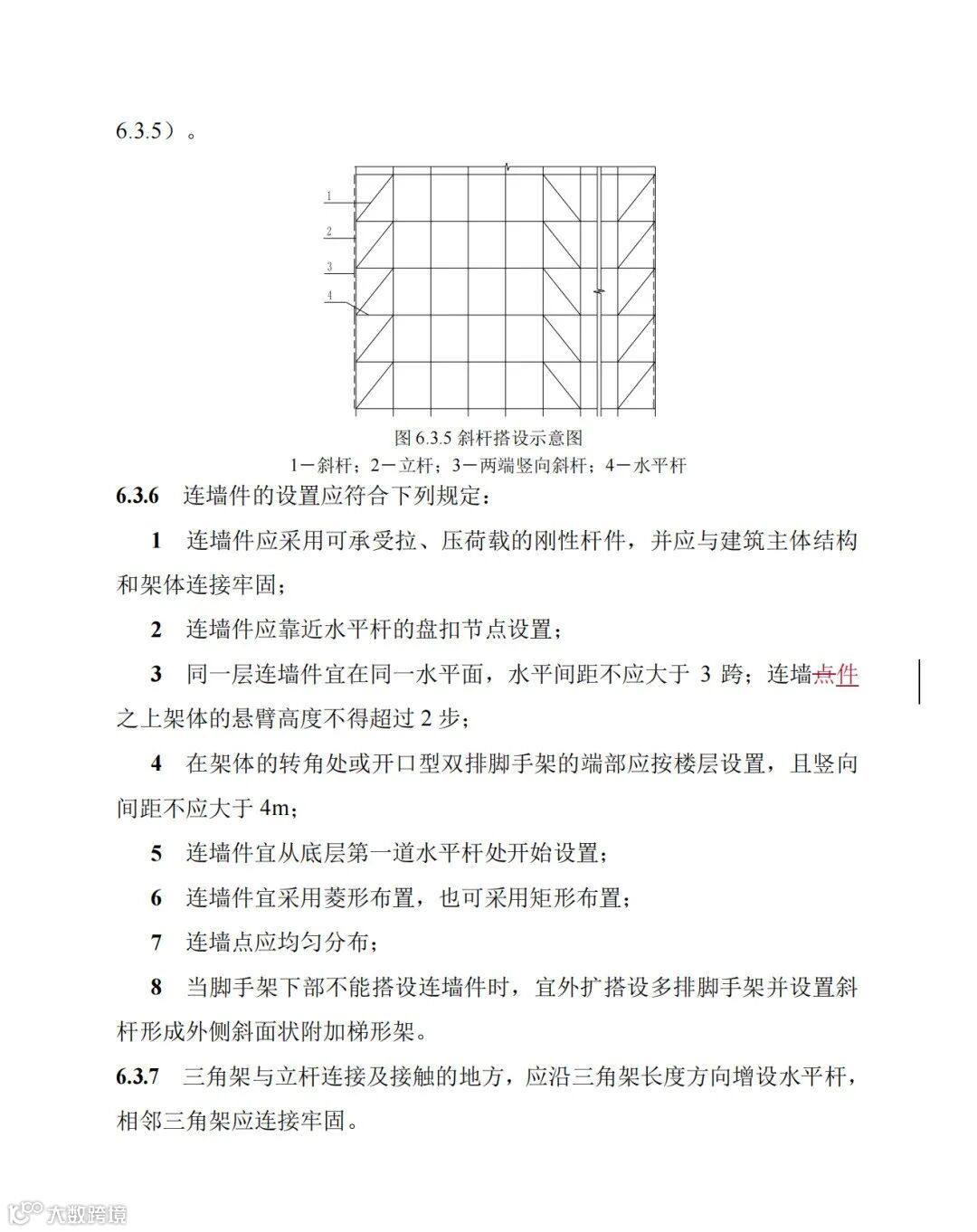

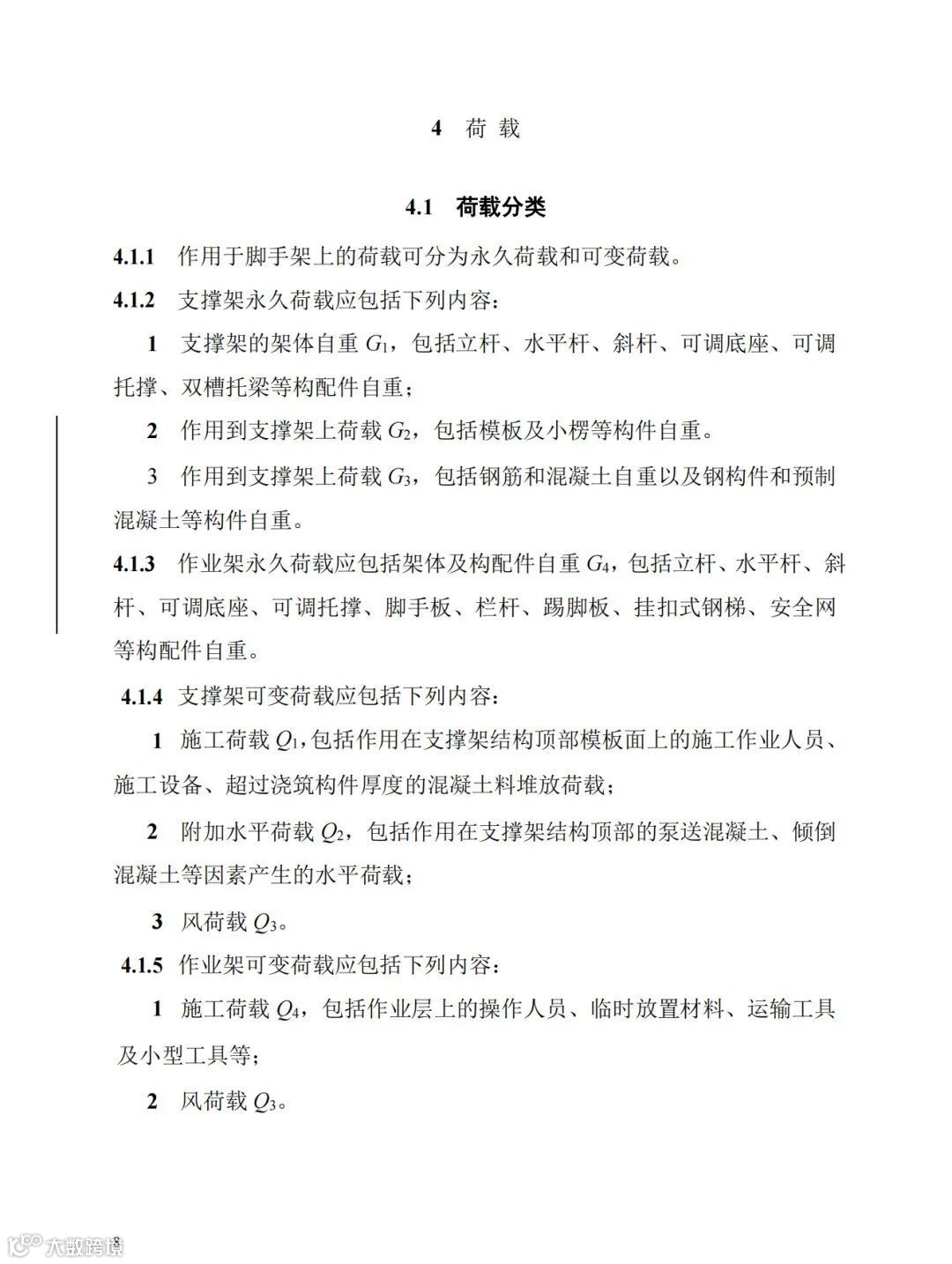

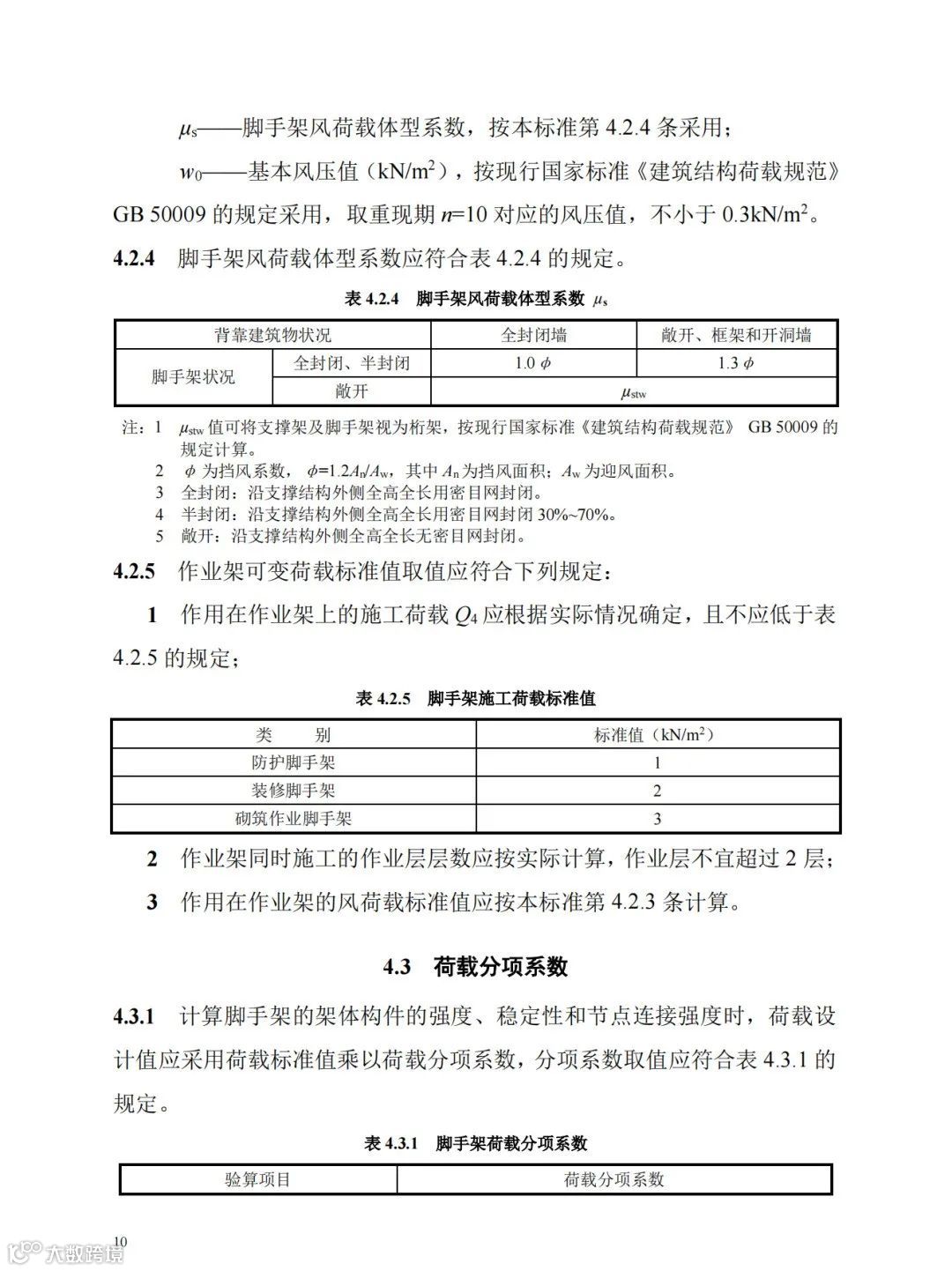

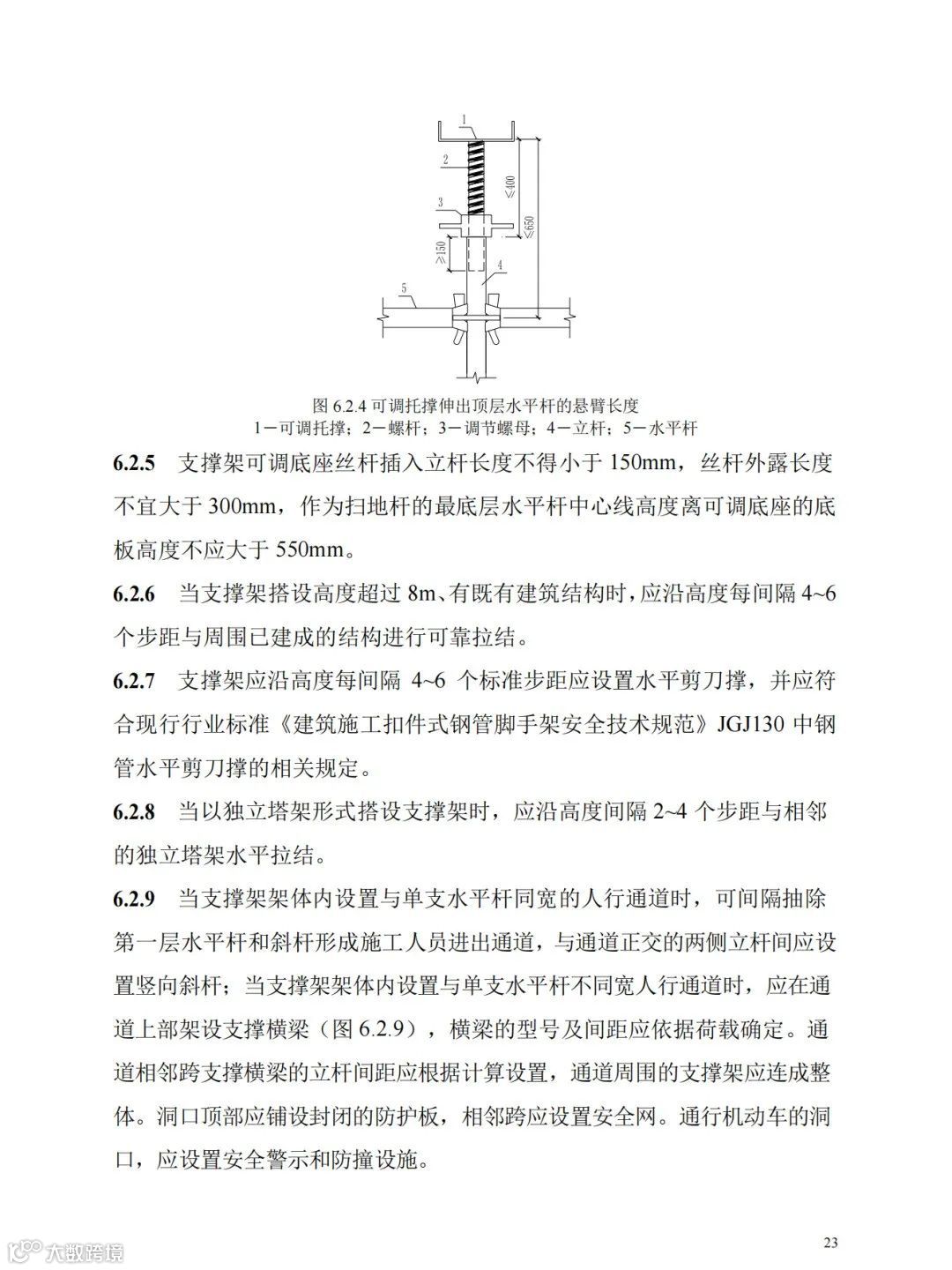

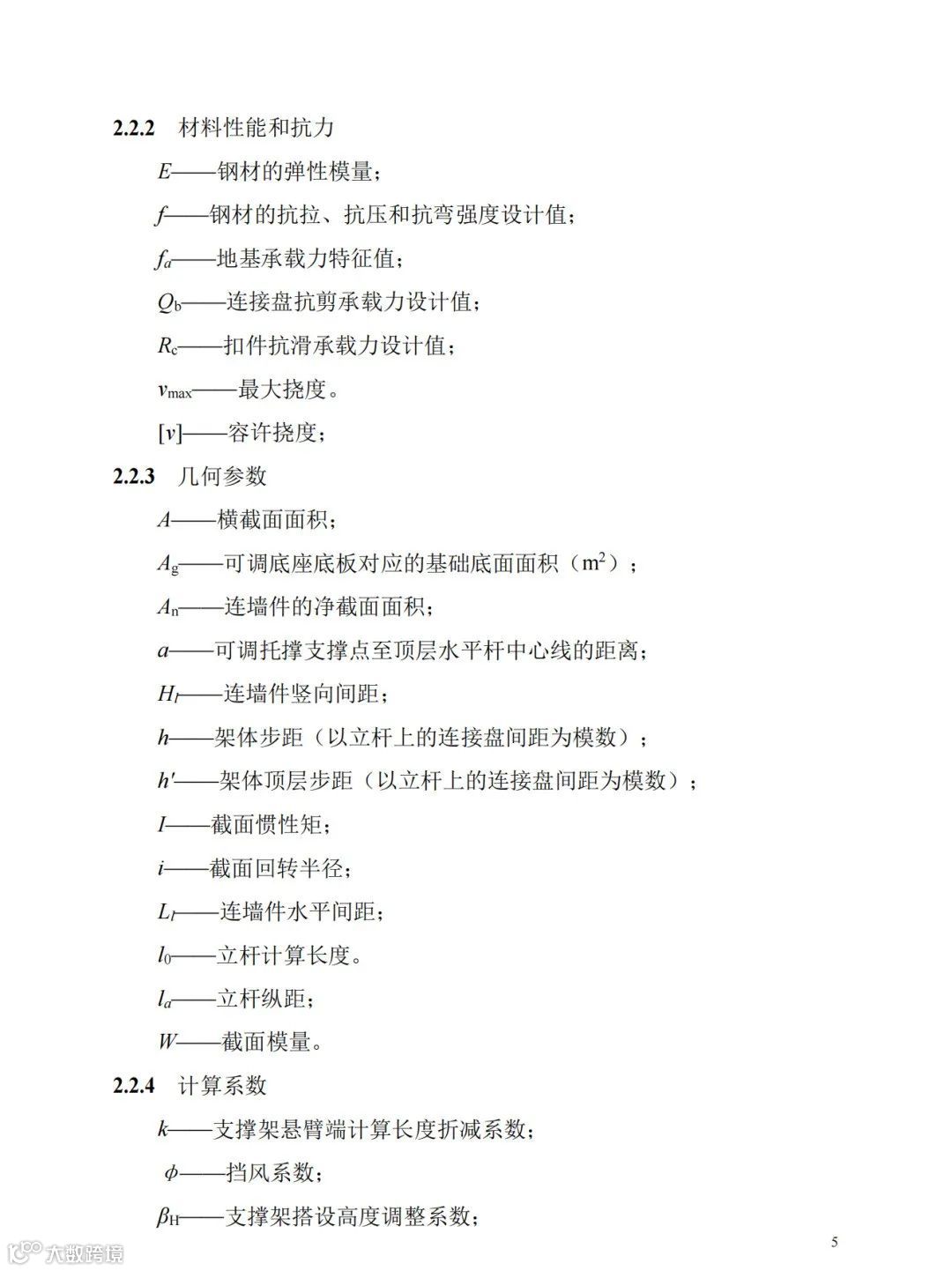

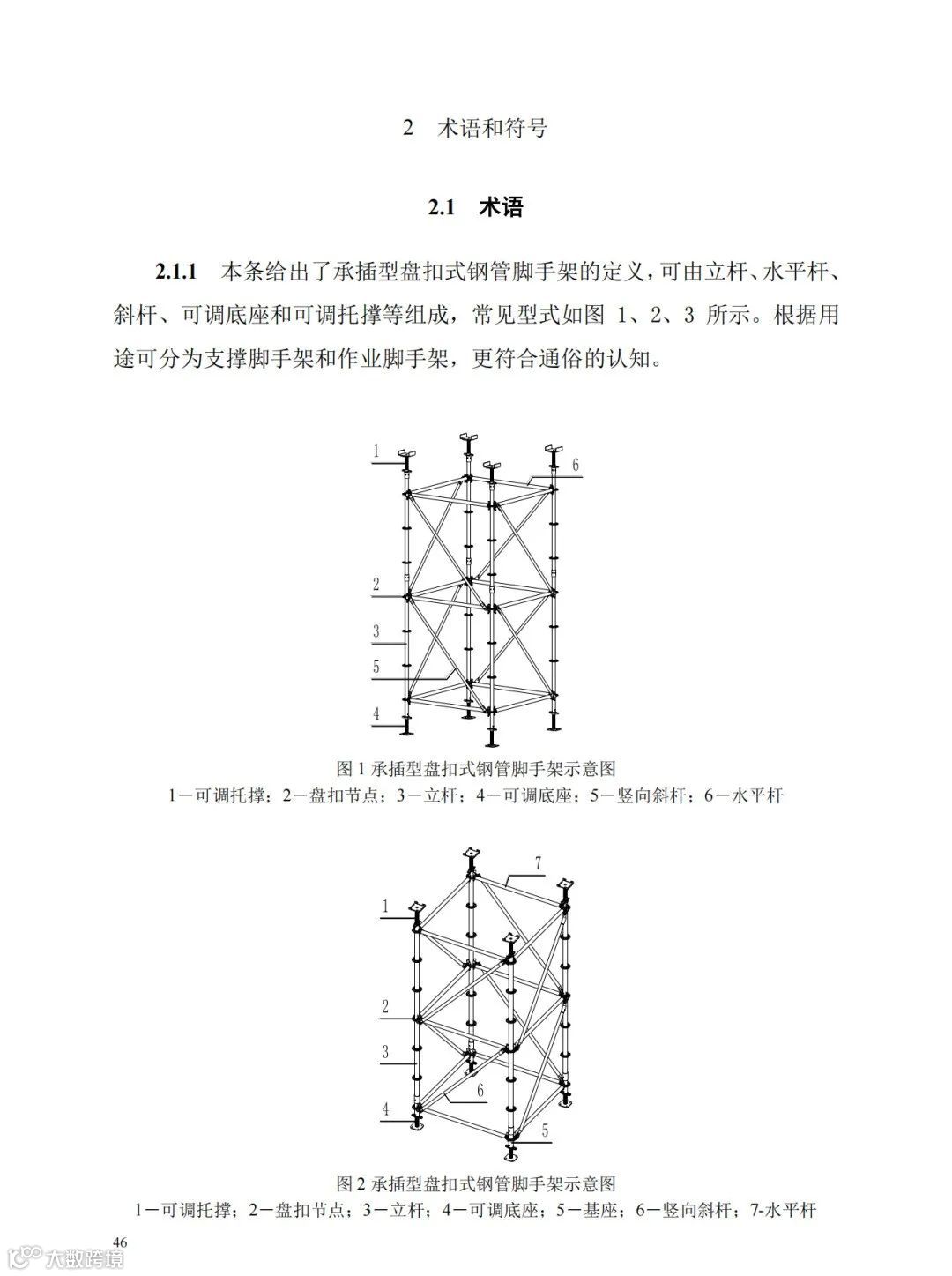

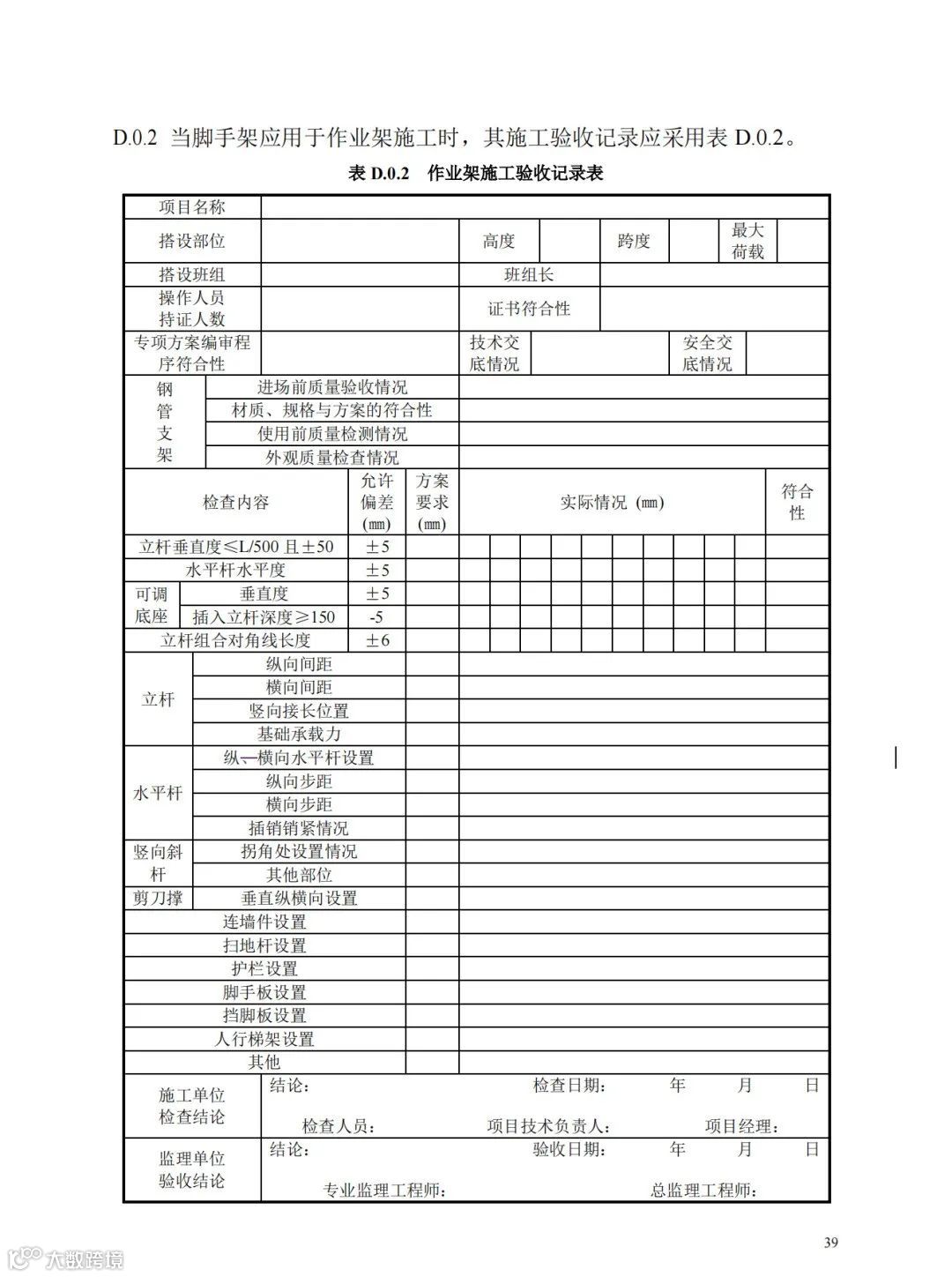

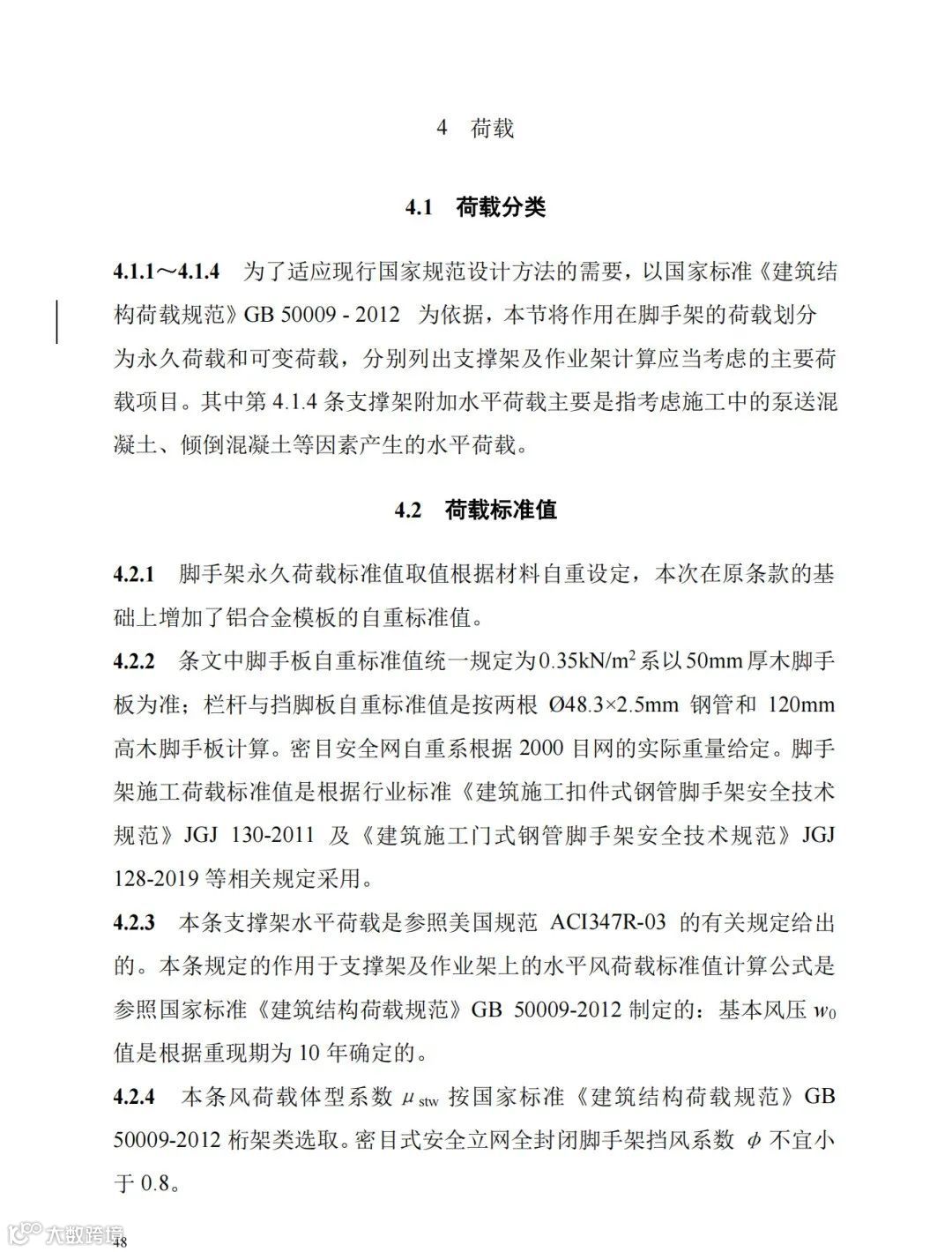

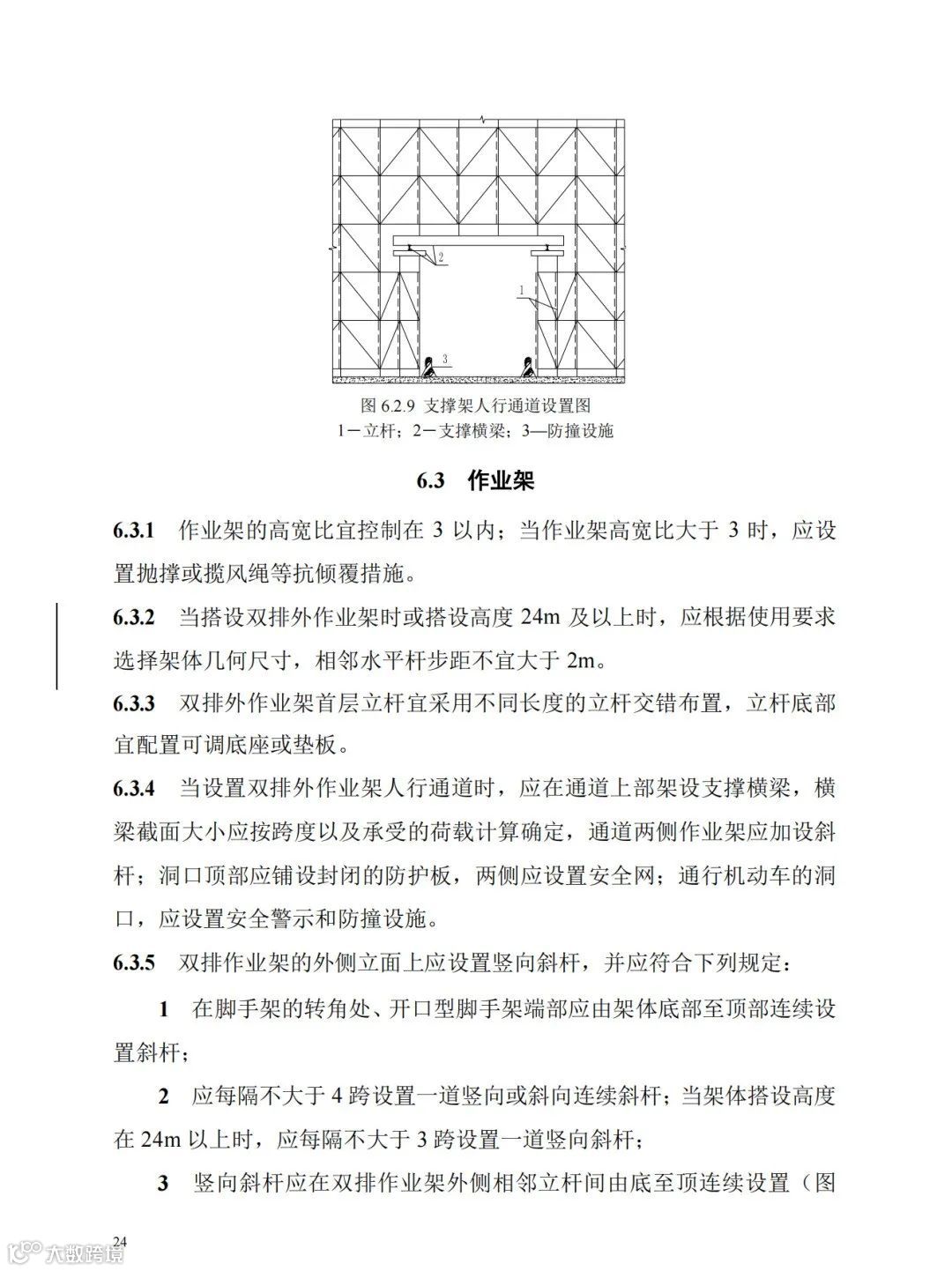

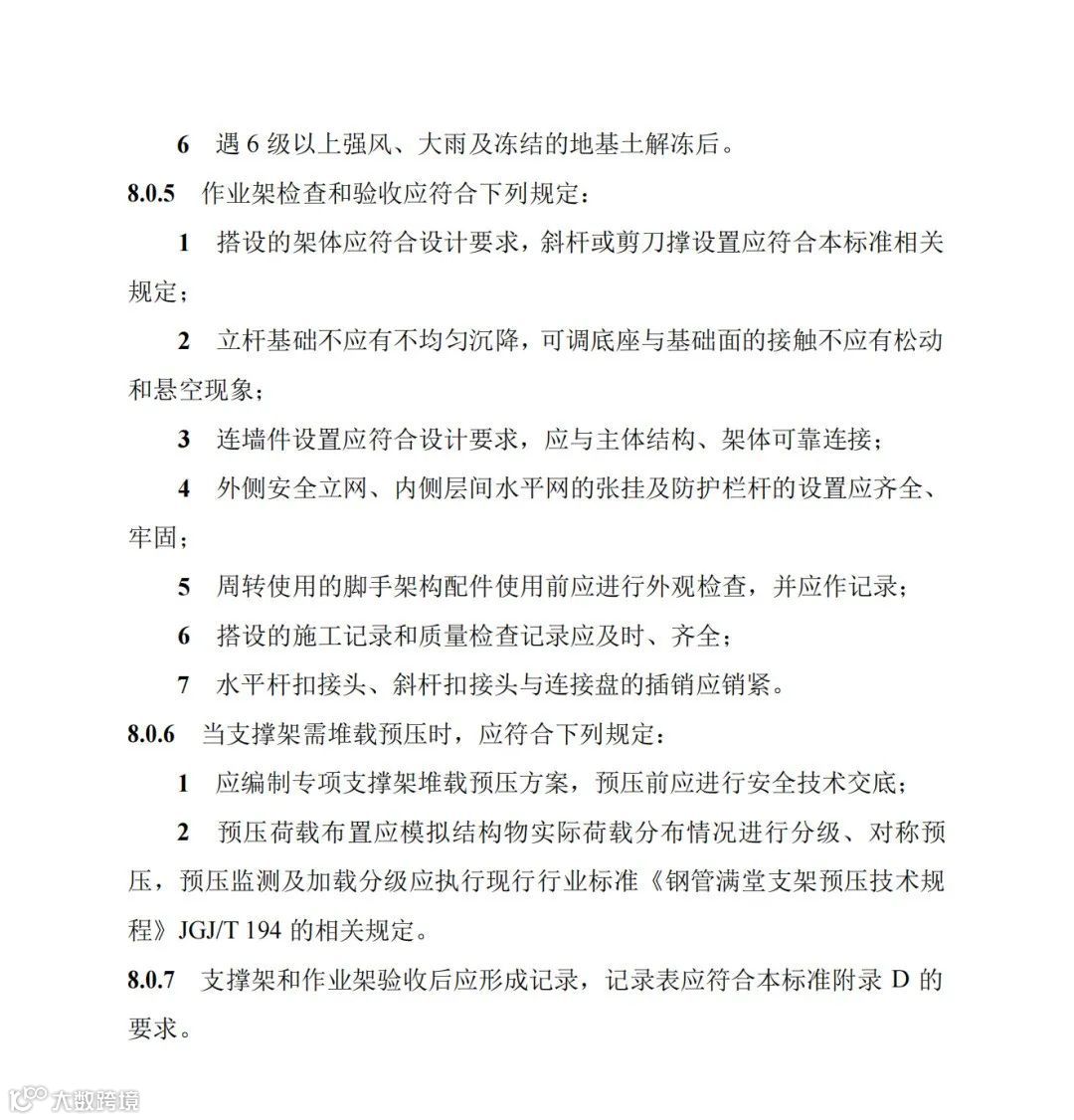

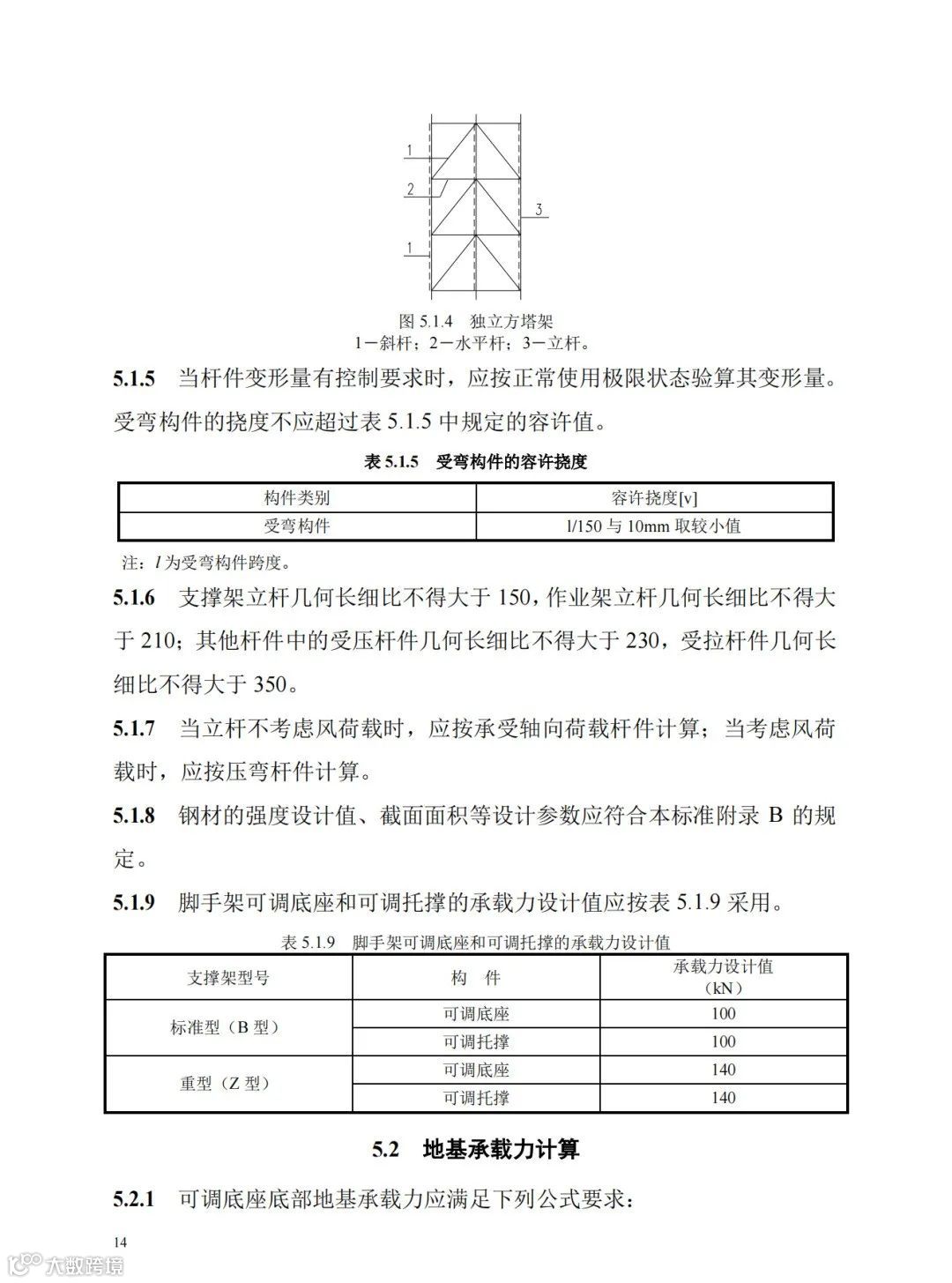

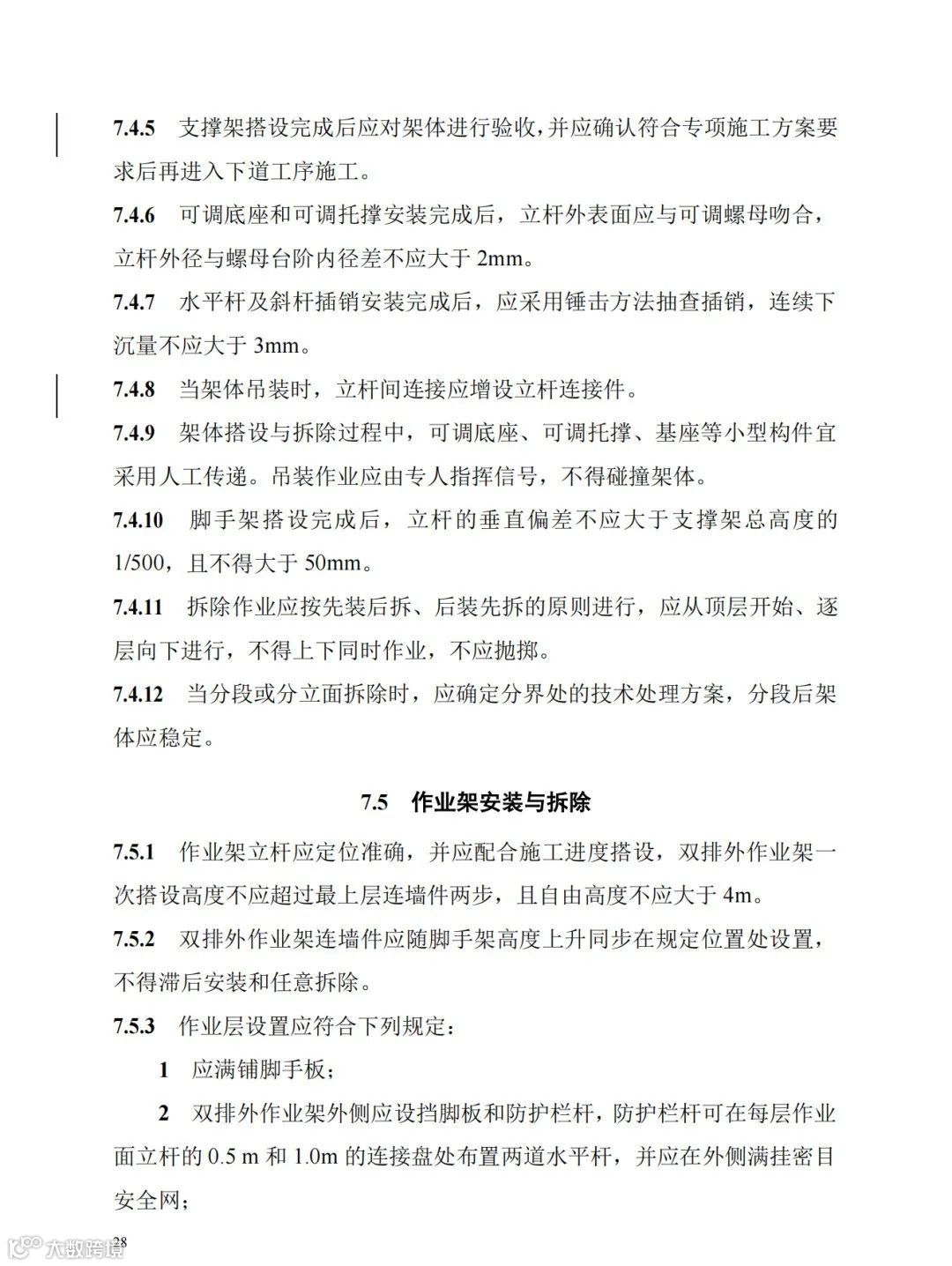

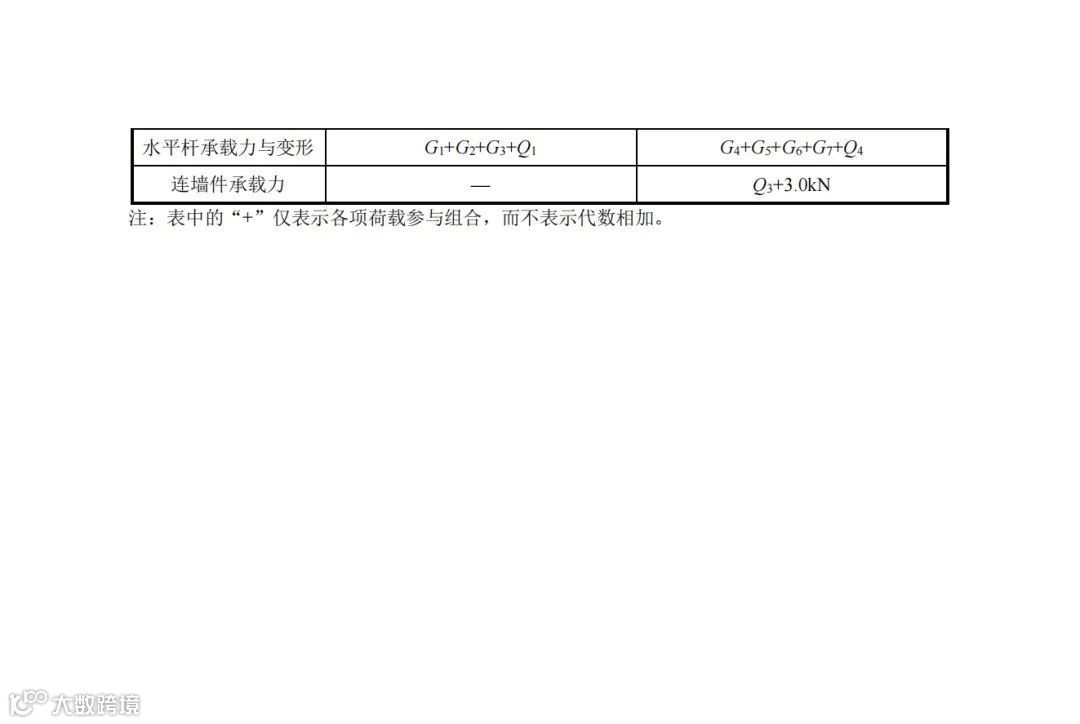

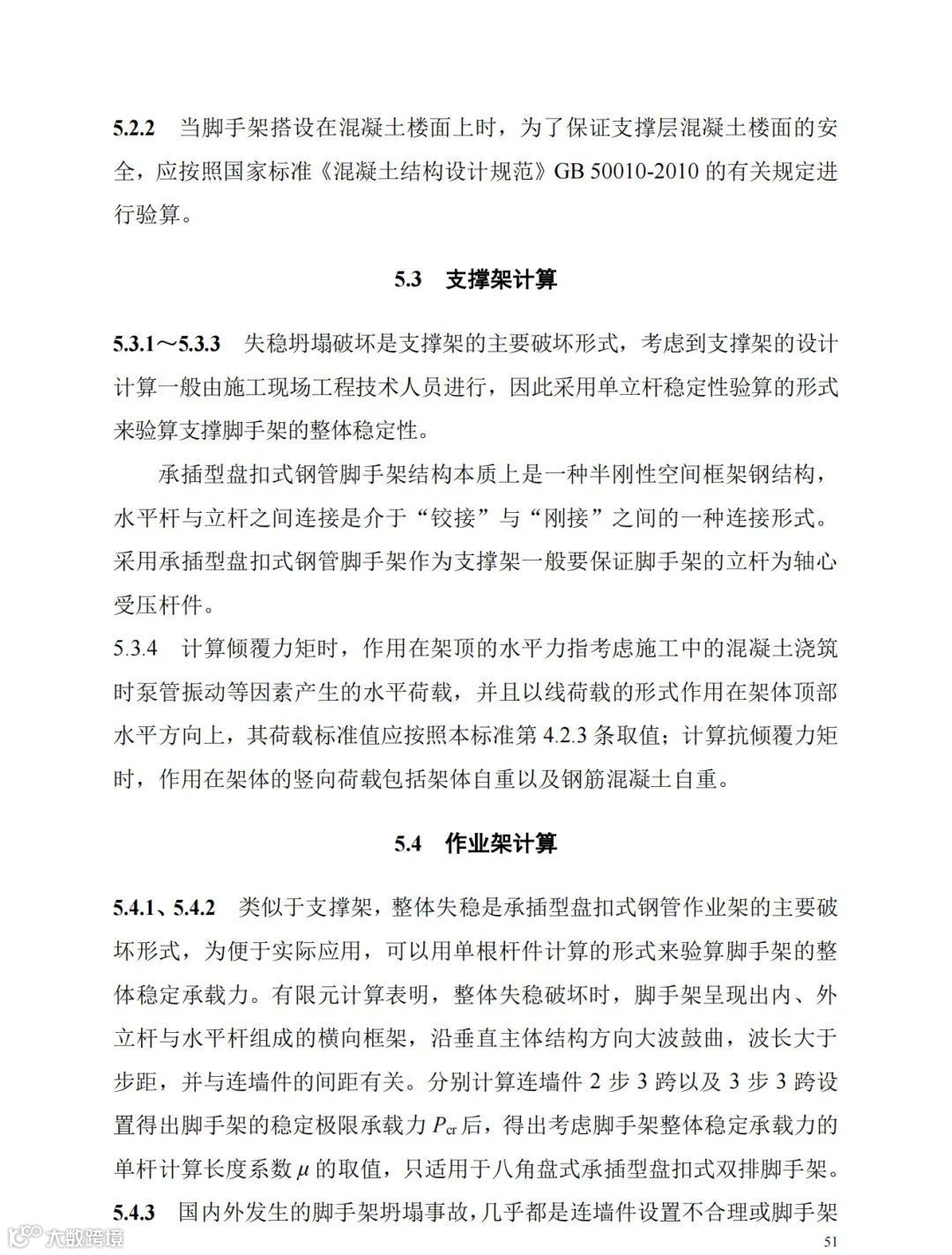

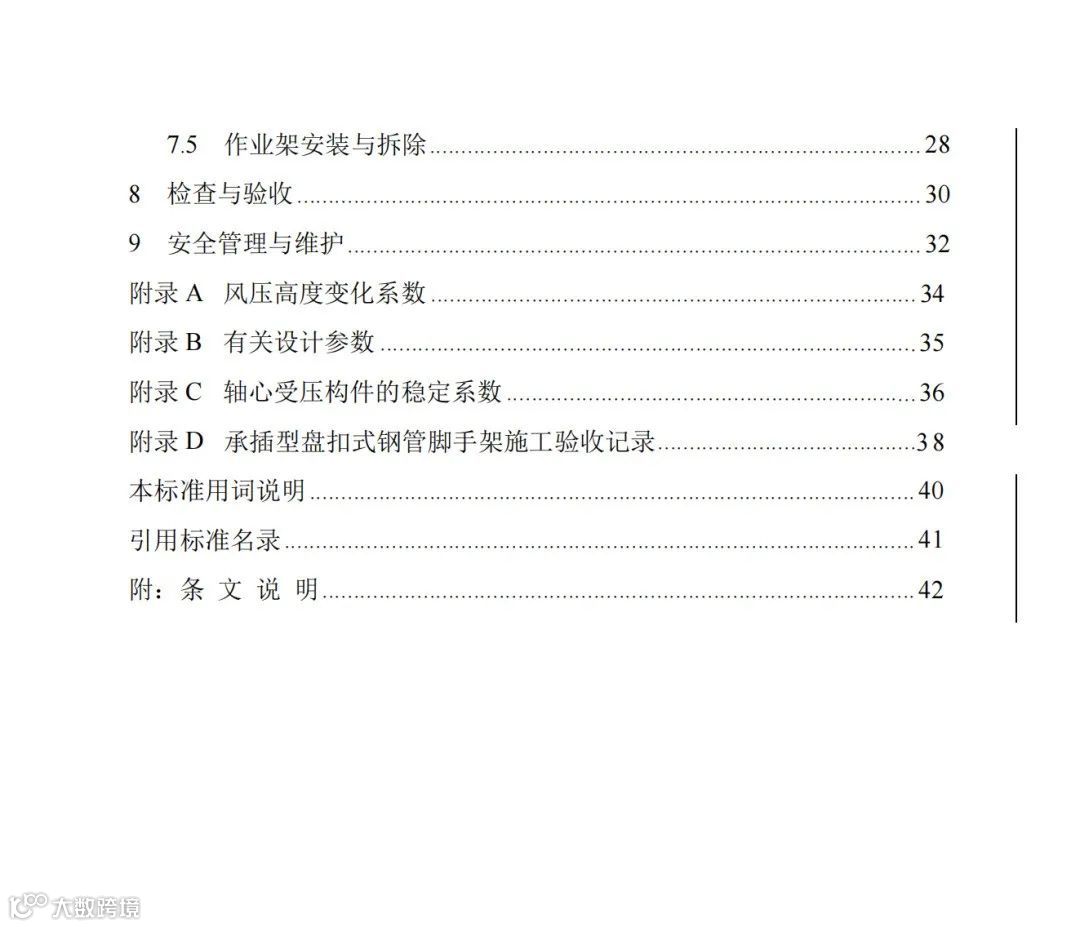

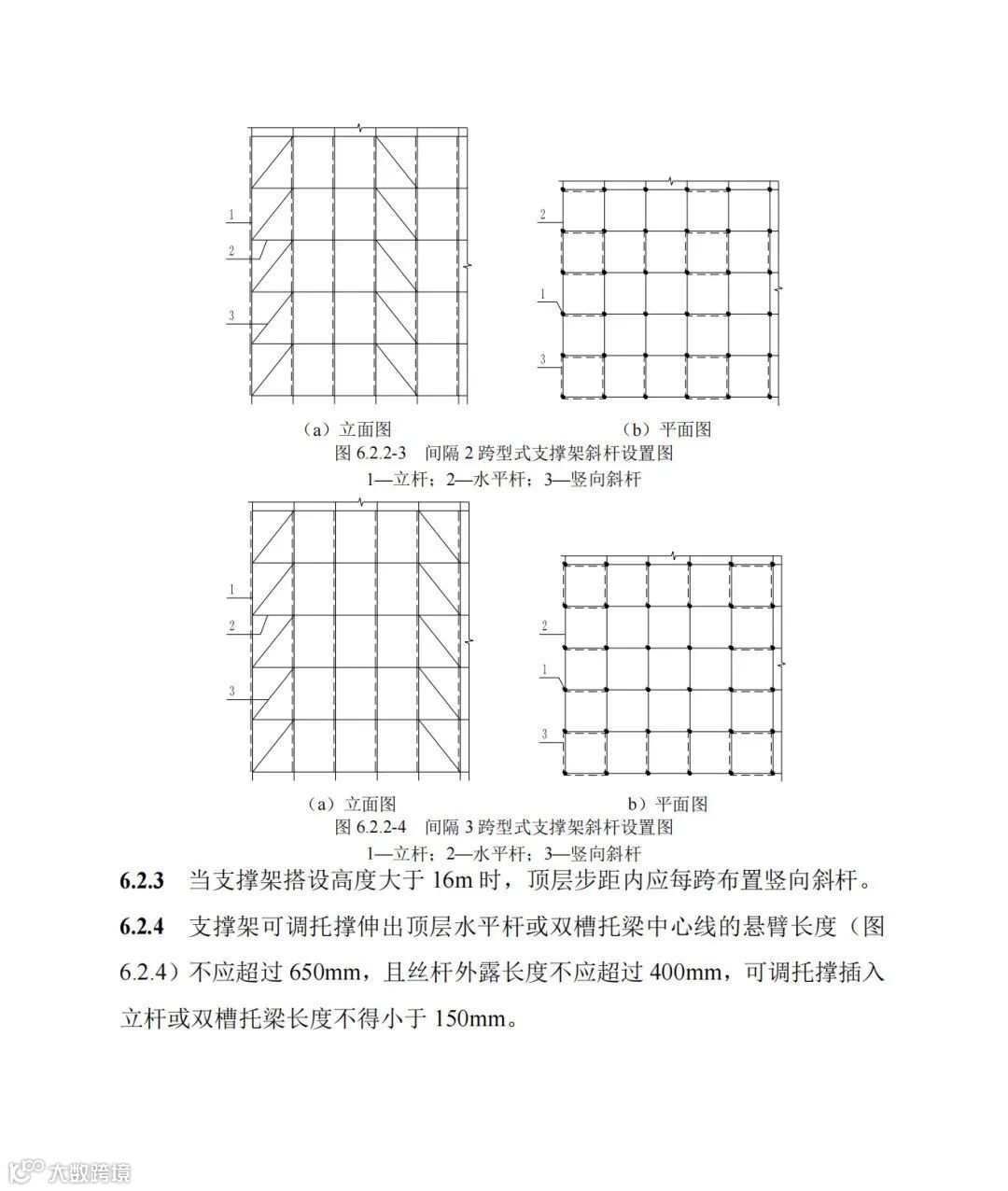

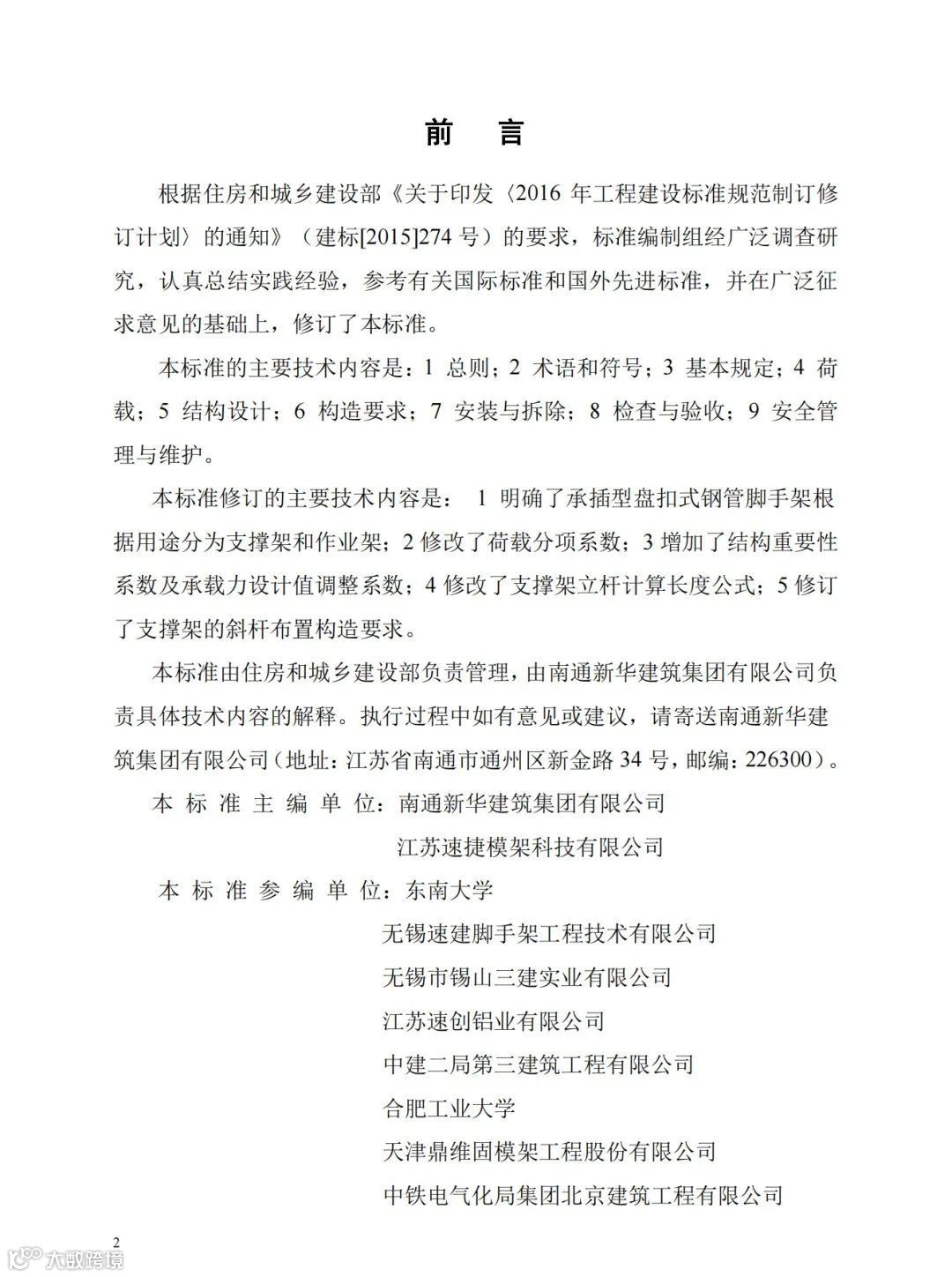

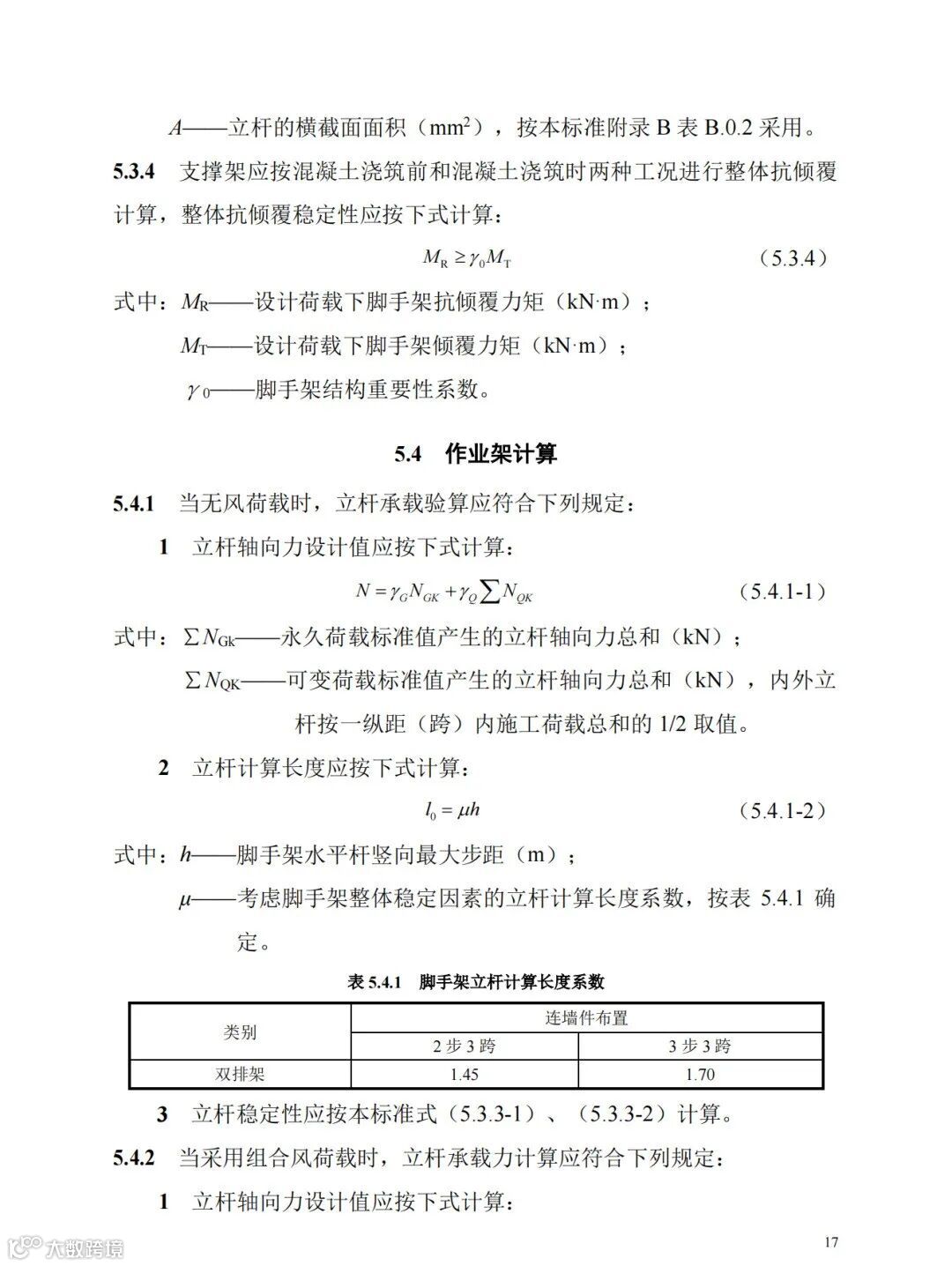

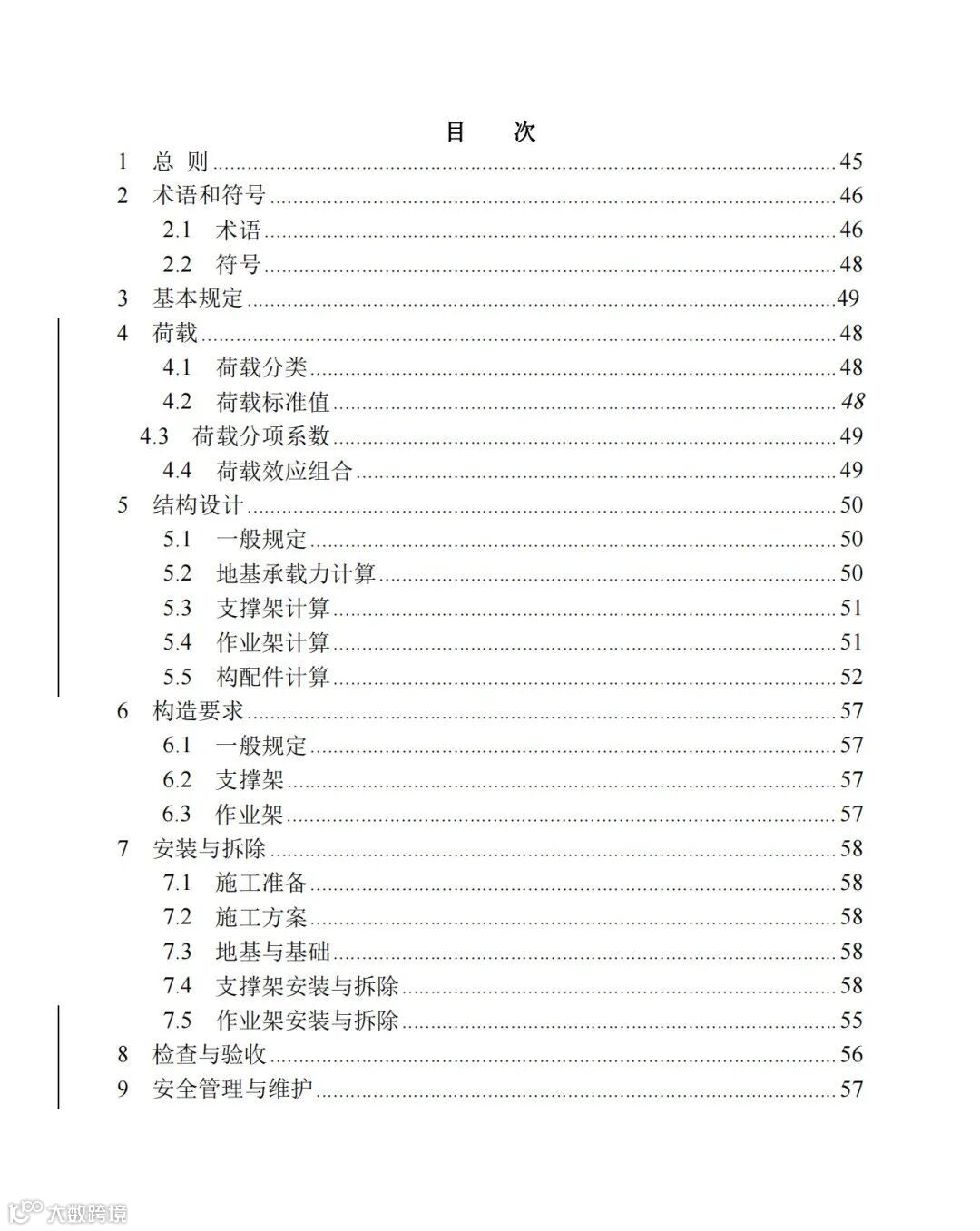

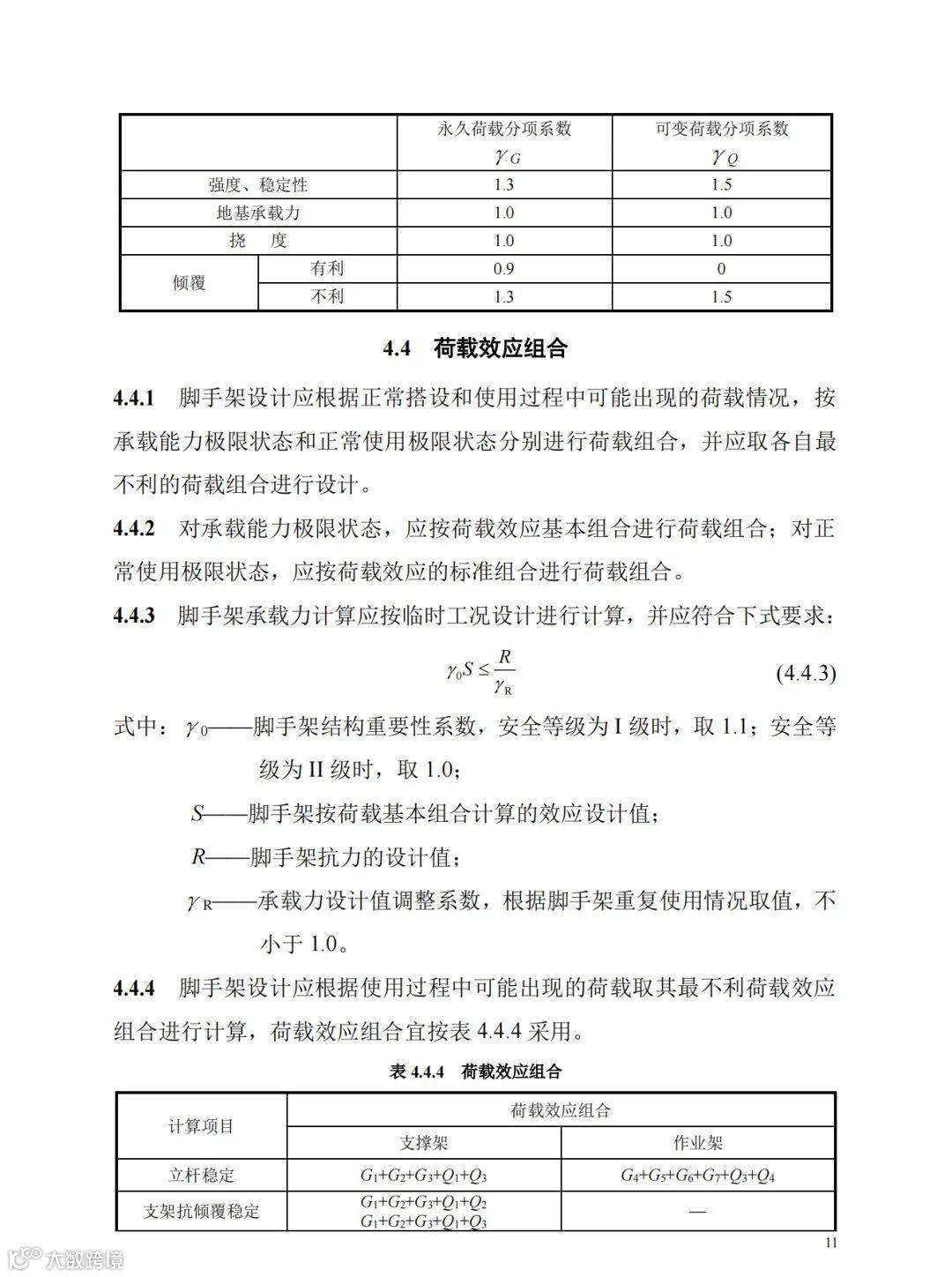

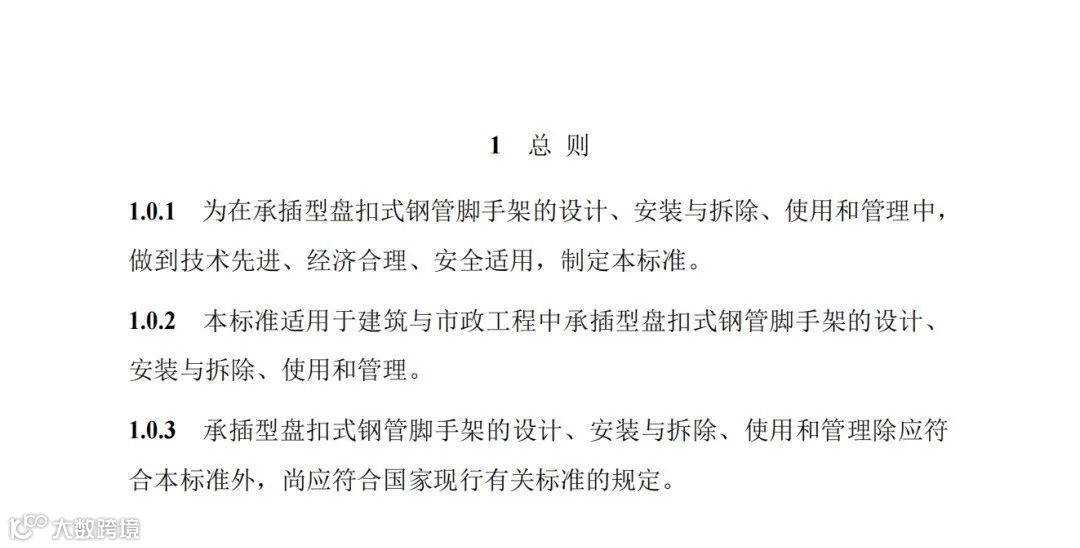

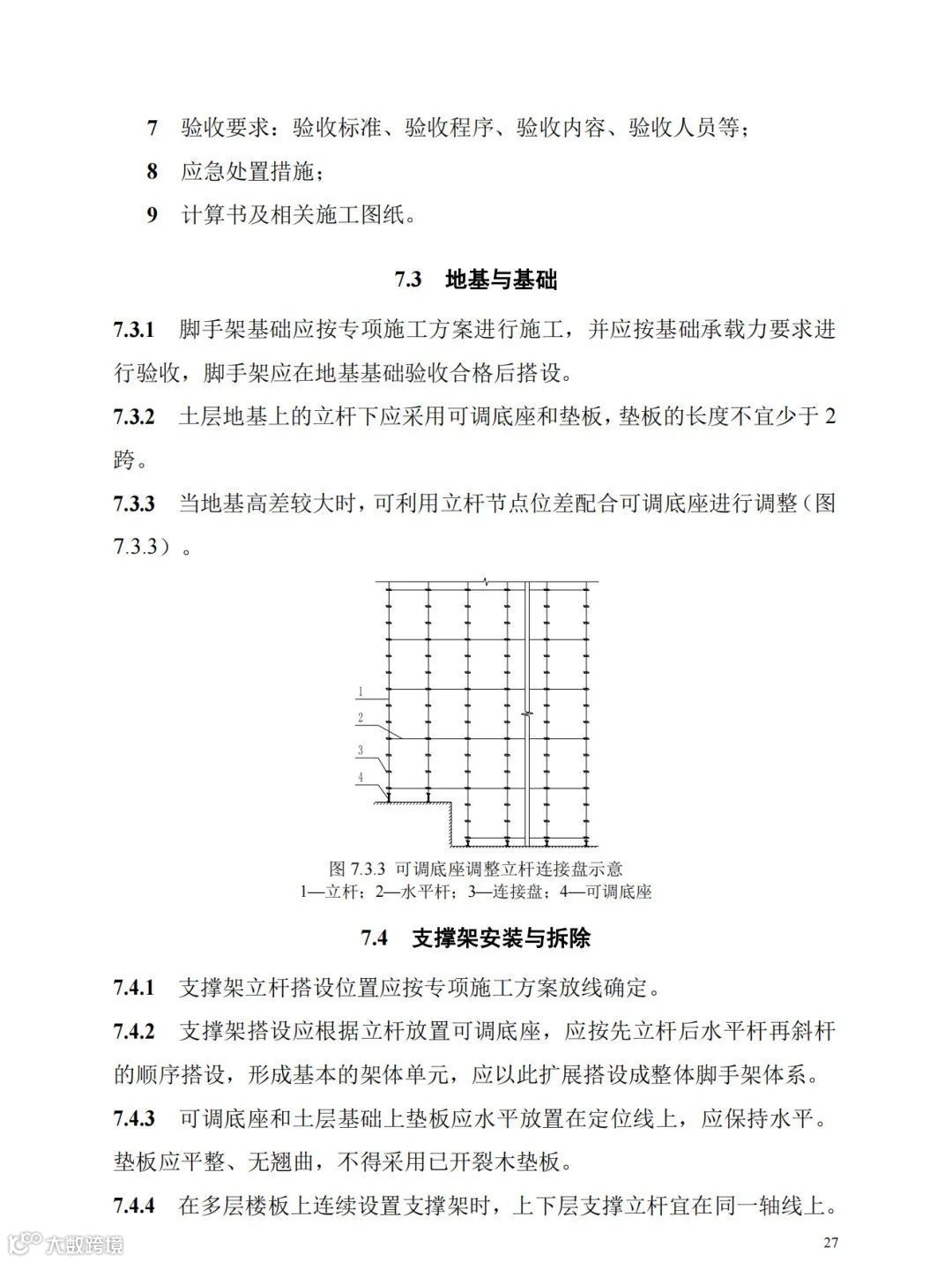

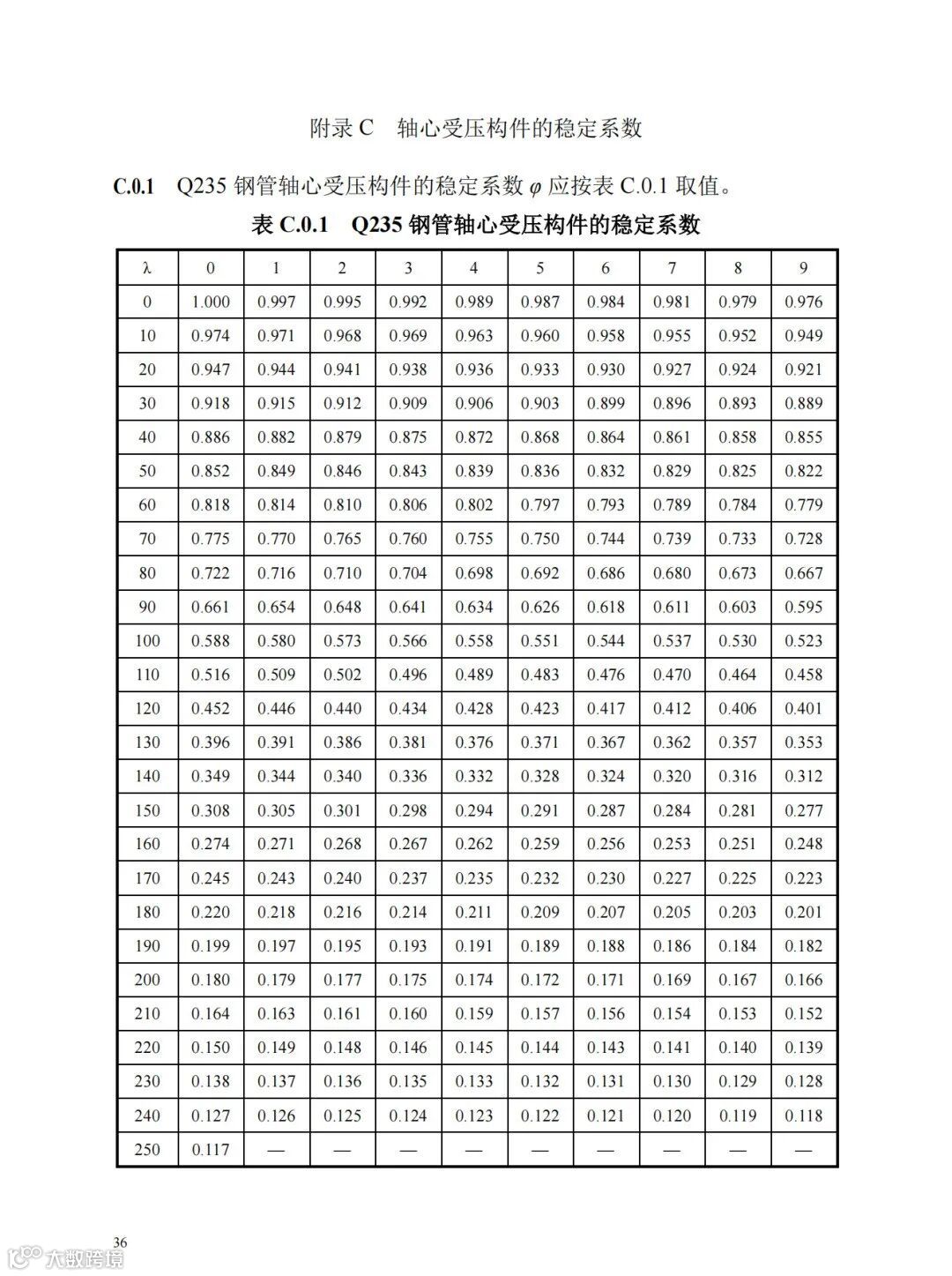

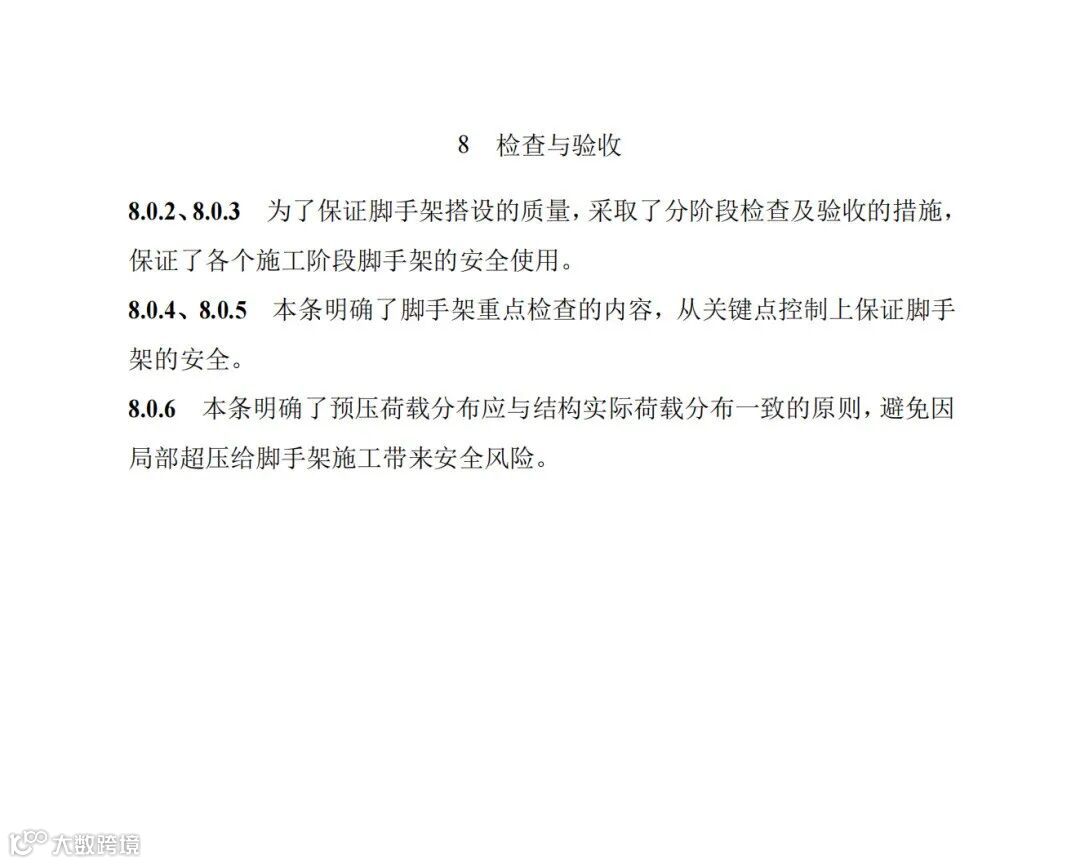

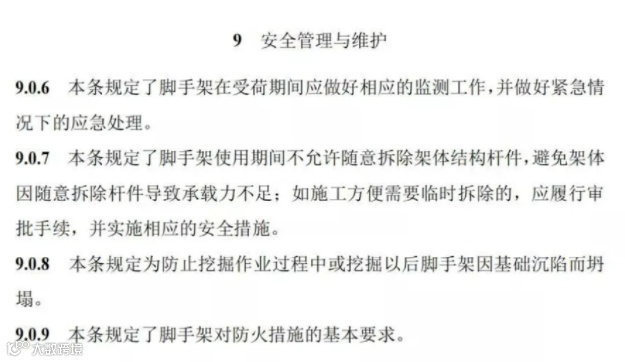

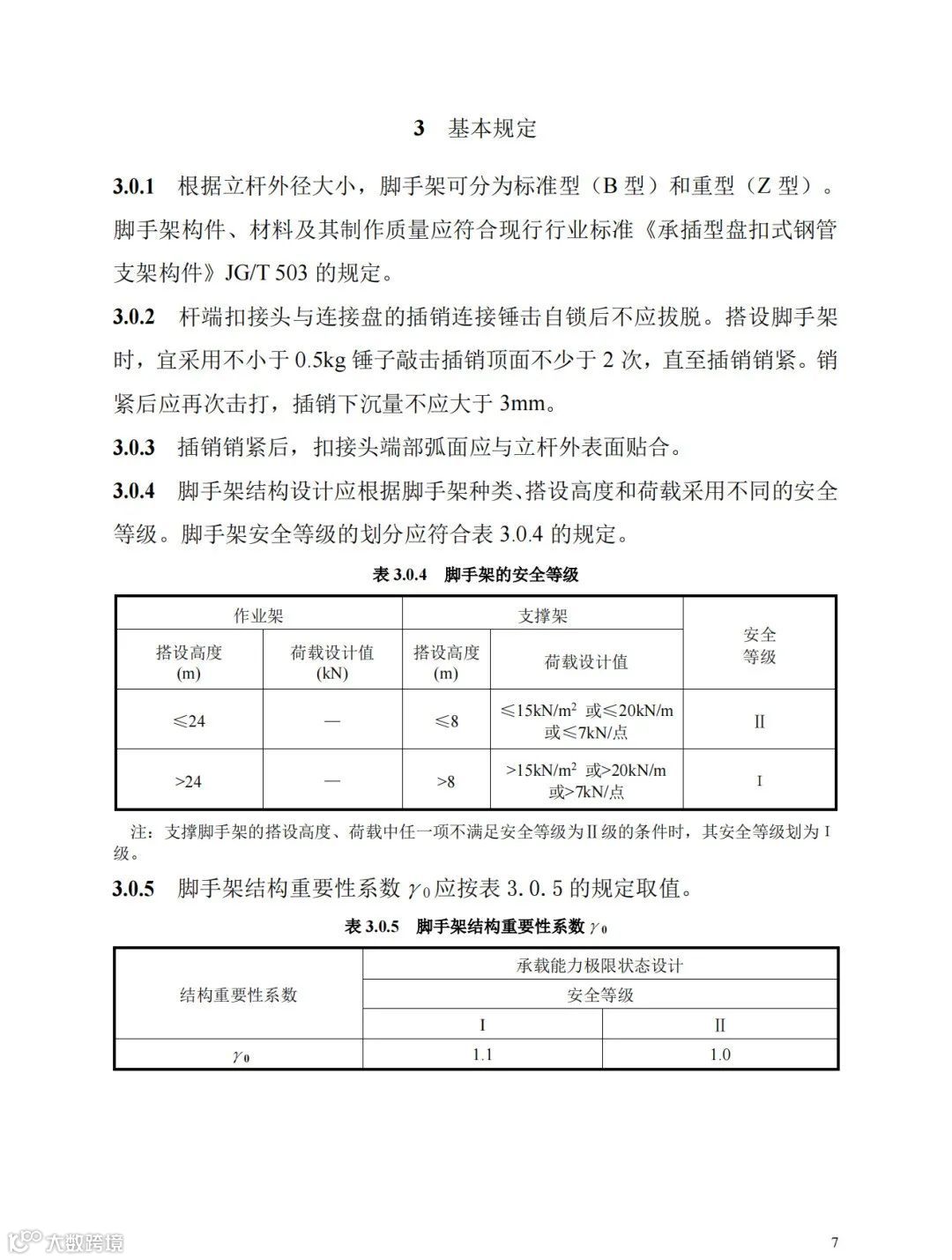

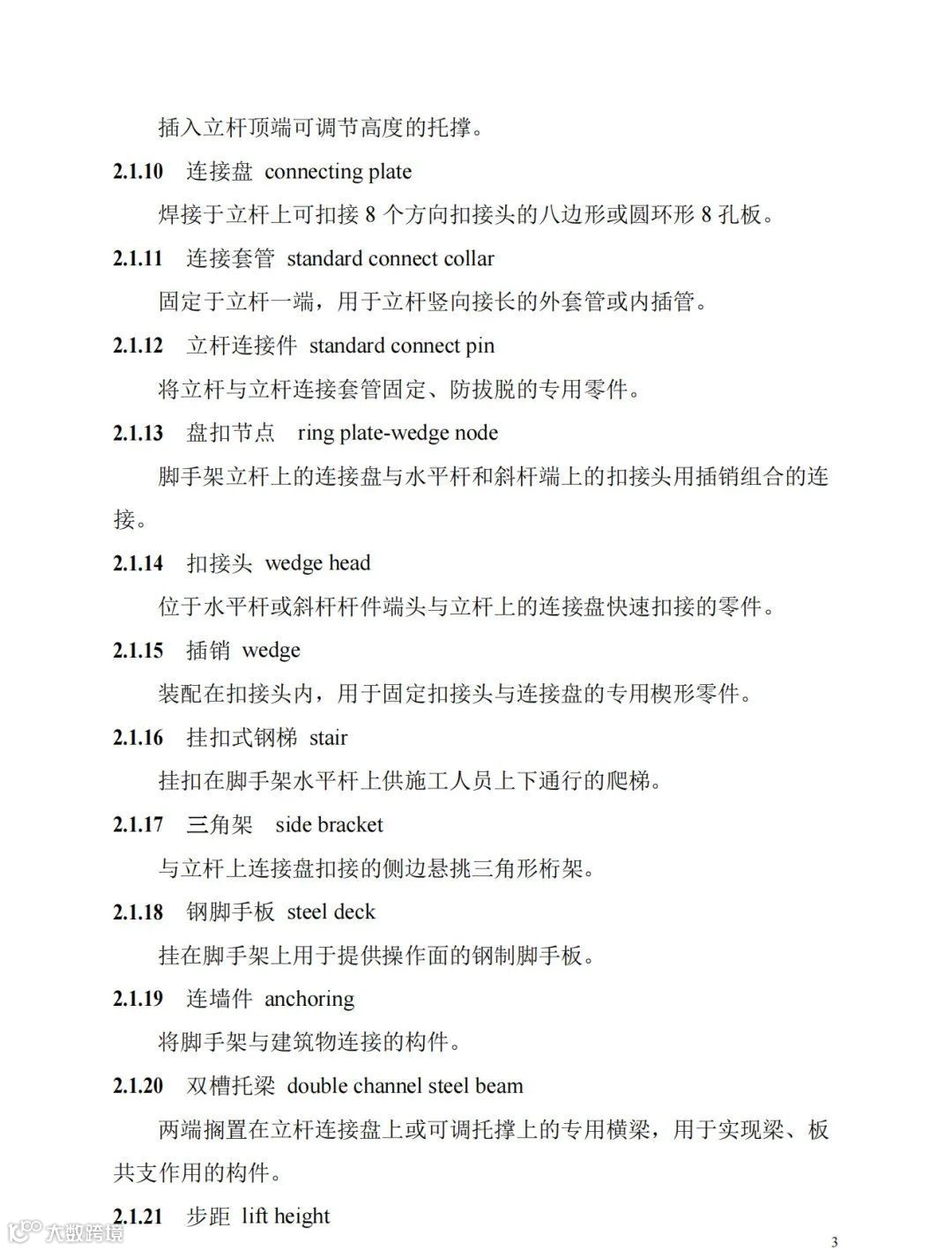

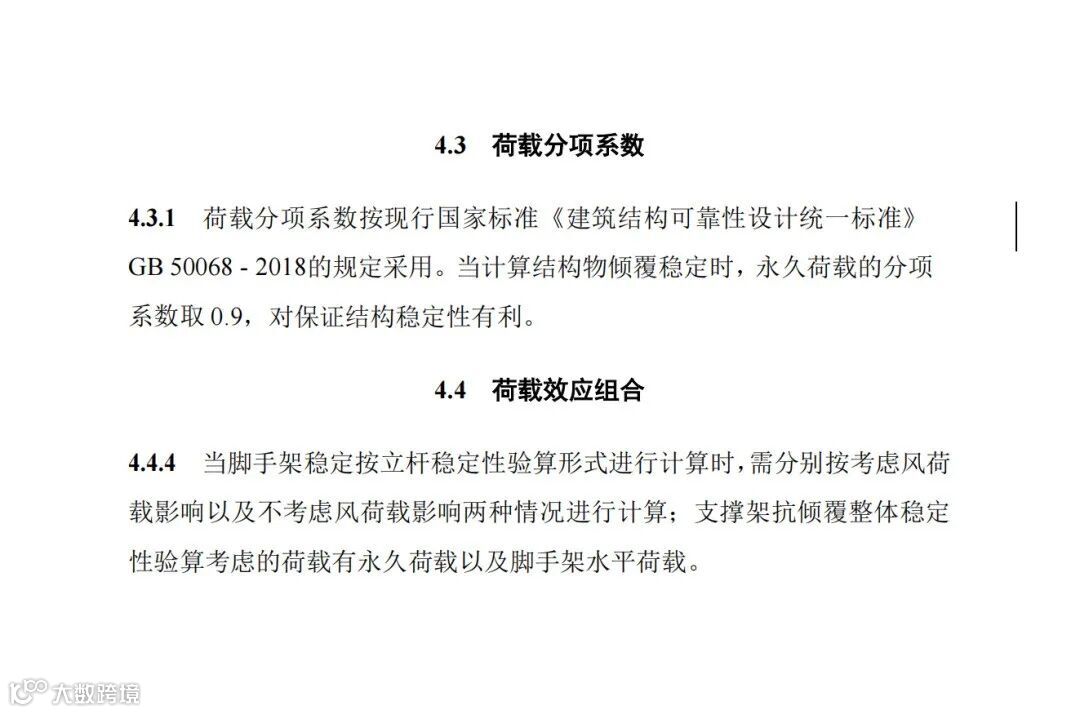

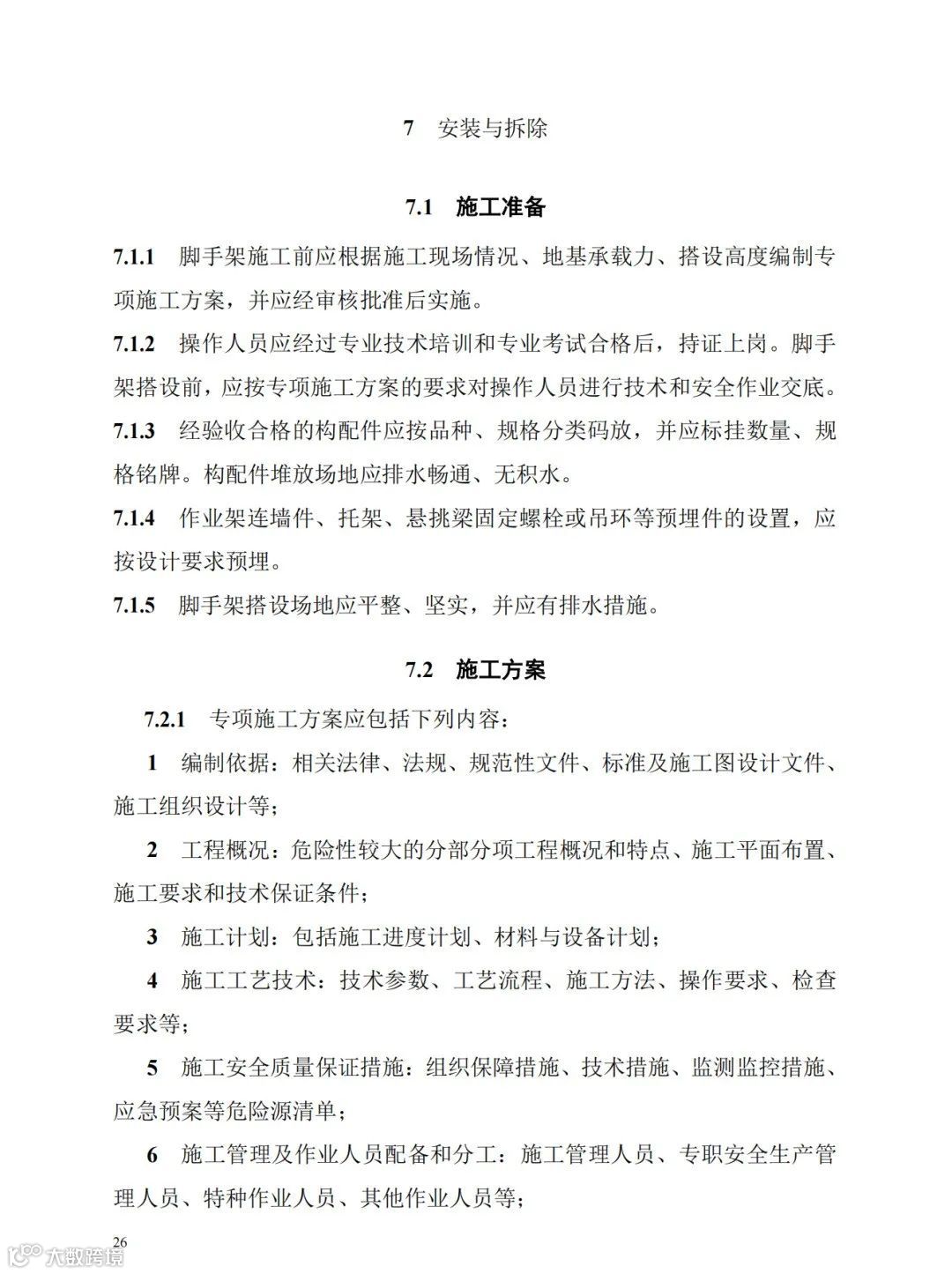

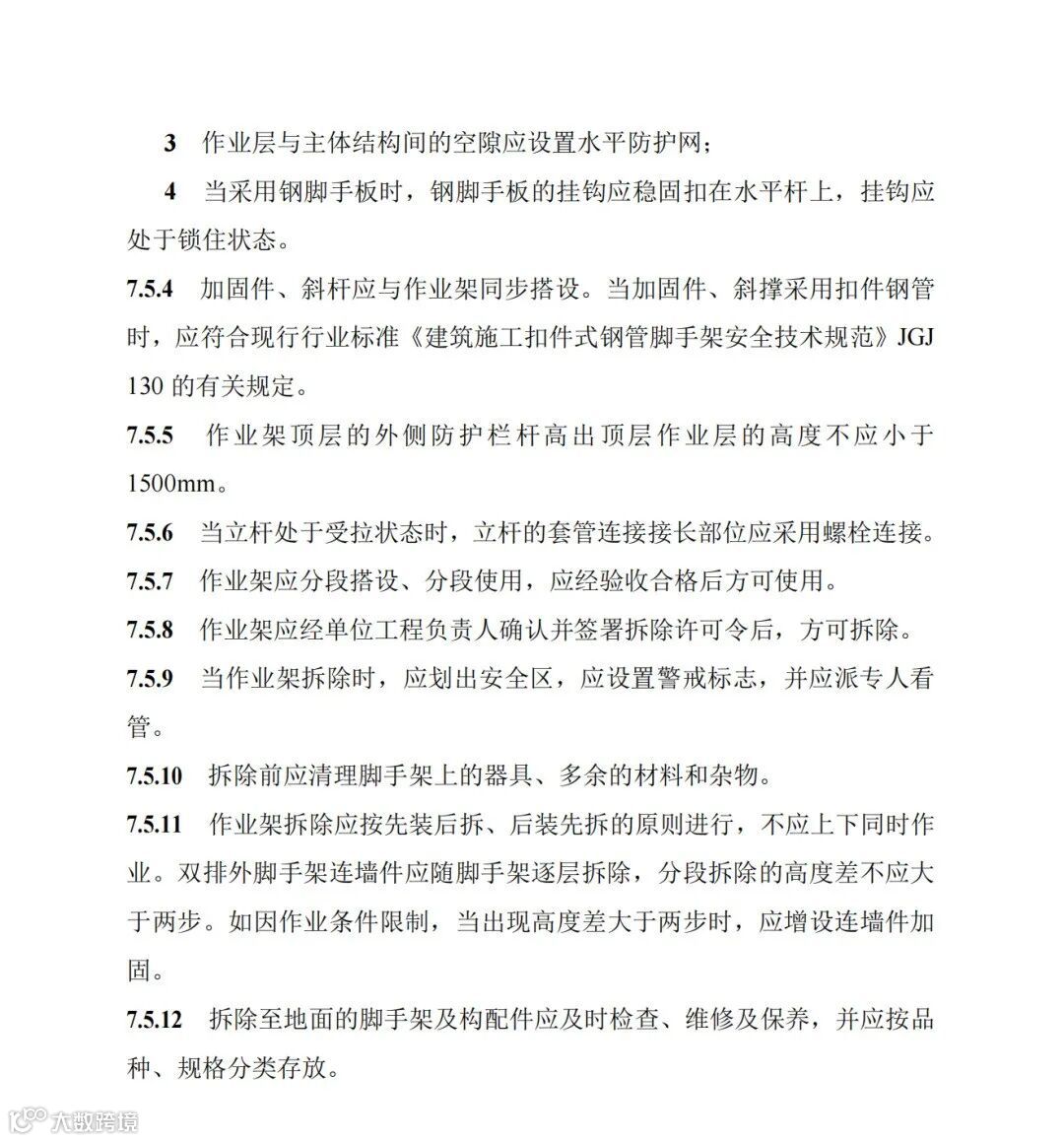

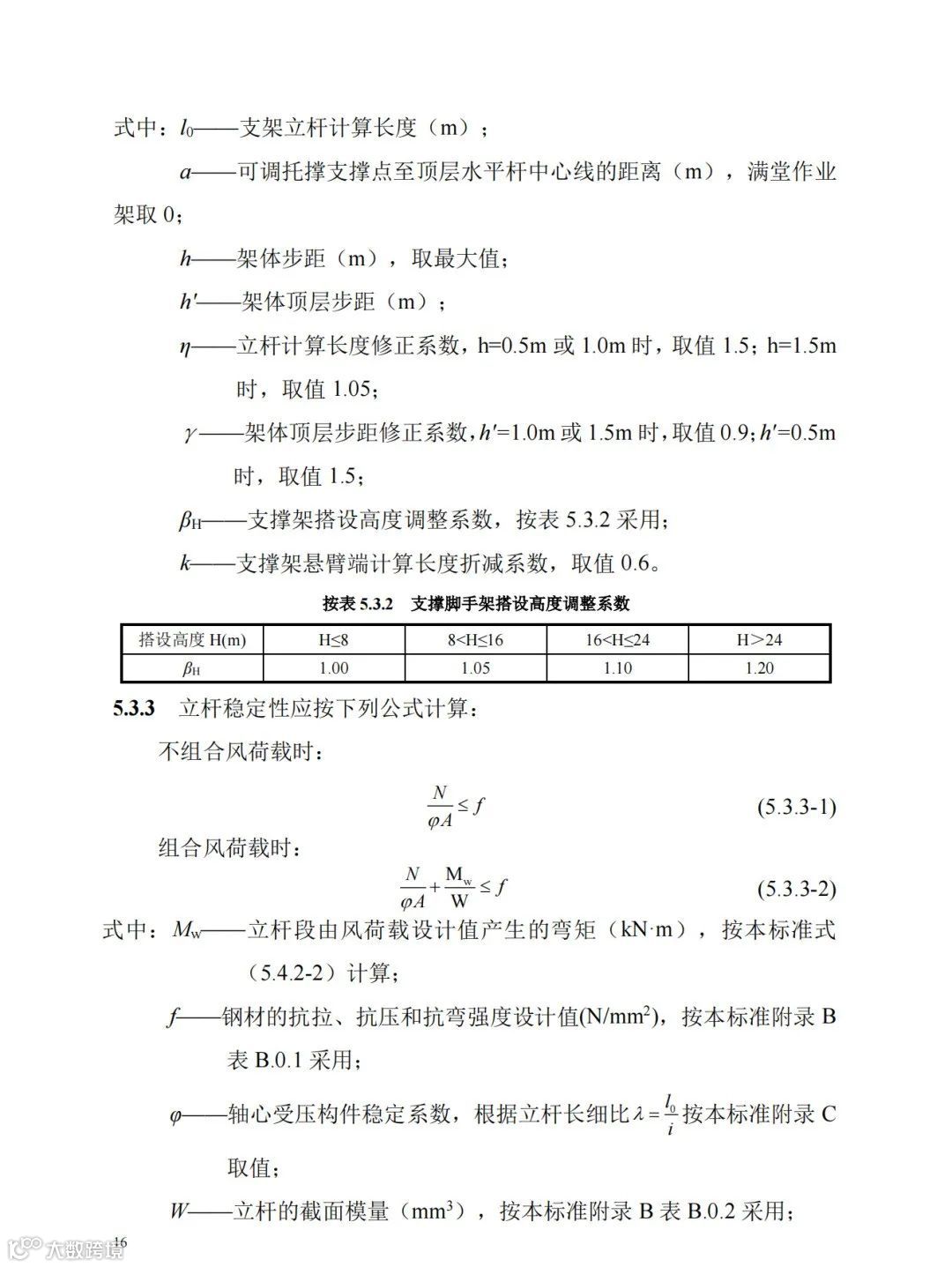

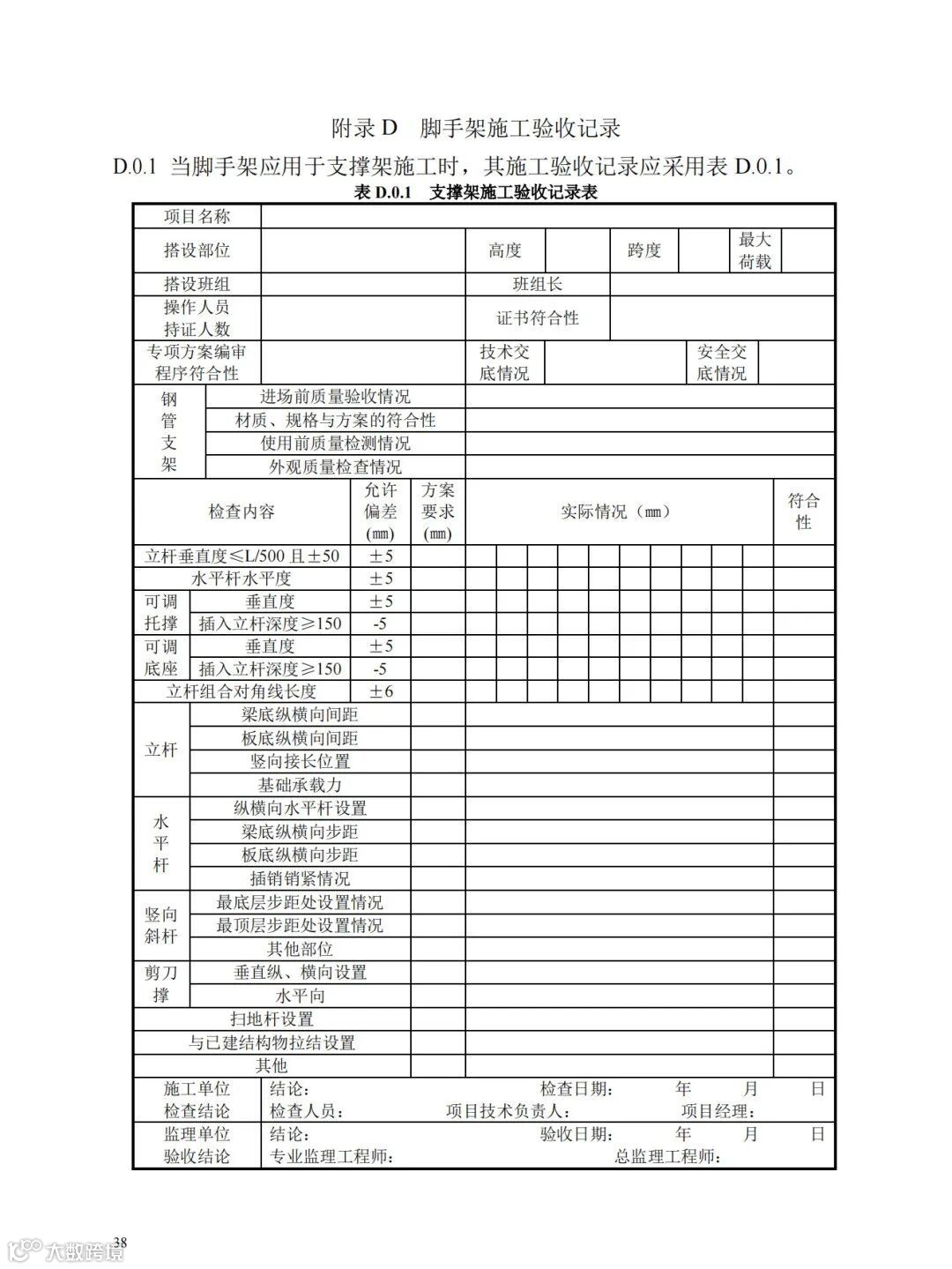

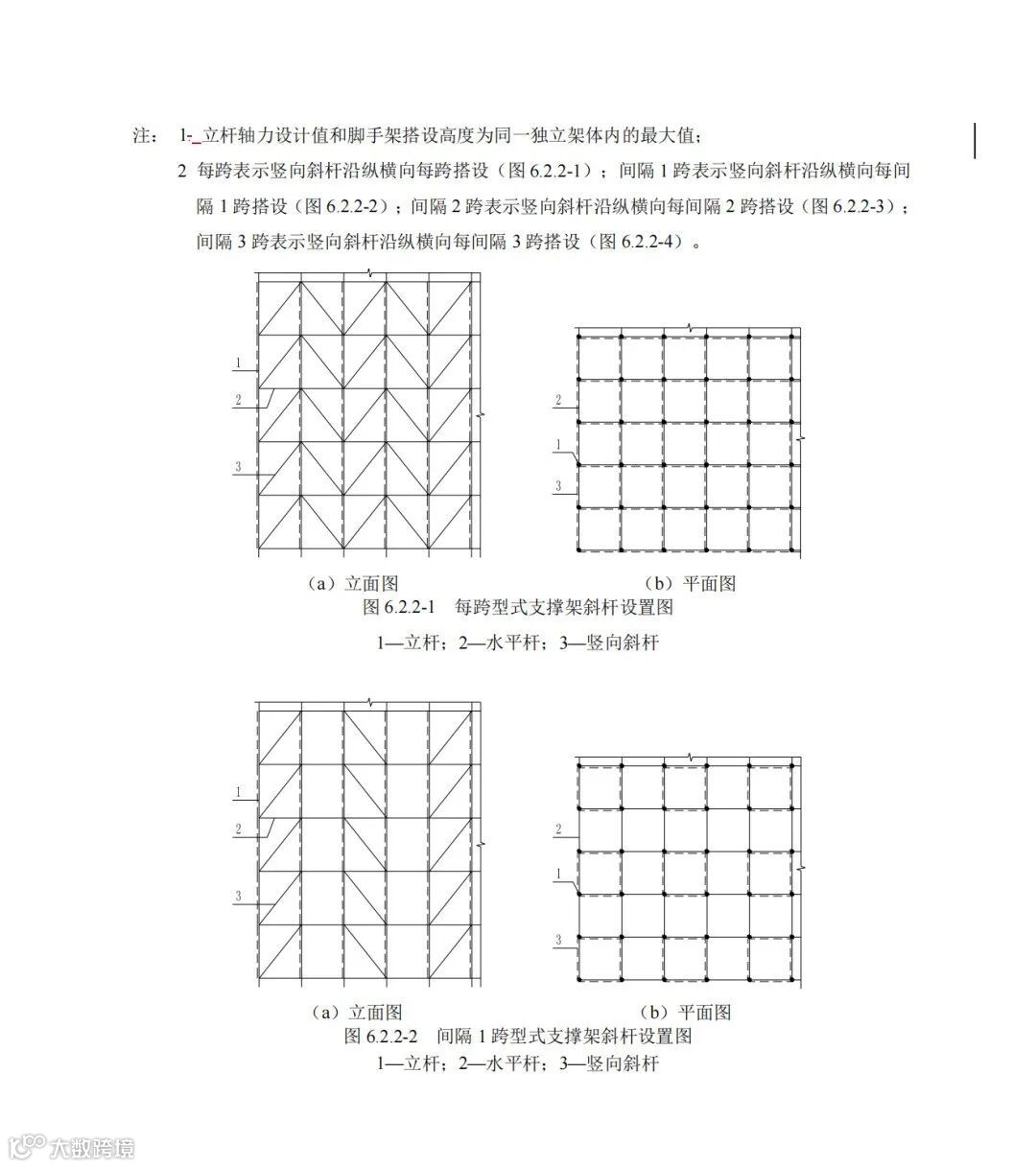

附《建筑施工承插型盘扣式钢管脚手架安全技术标准》全文：
