装配式悬挑脚手架
应用与分析
一
项目概况
我司承建的某项目位于衡阳市雁峰区，建筑面积约为15800㎡。一栋单体建筑，一层整体地下室，层高5.7m，正负零以上为住宅楼，层高2.9m，共34层。项目有以下特点：
01
住宅楼结构类型为剪力墙结构，各单体工程面积少，阳台多，结构悬挑部位多，受力复杂，使得架体节点处理较难，细部构造处理是本分项工程的控制重点。
02
建筑结构外形不规则，阴阳角较多，悬挑梁布置难度大。
03
本工程层数较多，高度达100米，不同高度受风荷载影响不同，对于连墙件的布置要综合考虑。
04
项目工期紧，且四个标段四个施工企业同时施工，四个标段在裙楼位置设后浇带相互连接。
05
甲方对质量的要求非常高，要求杜绝外墙渗水等质量问题的出现。针对项目的特性，采用传统传统工字钢悬挑脚手架，在进度和外墙质量的控制上很难满足要求
项目部通过多方渠道了解，租赁一种较为适合项目实际情况的新型悬挑脚手架→装配式悬挑脚手架。新型悬挑脚手架采用全新的安装和拆除的方案：在建筑物主体结构的外围混凝土墙、柱、梁内，准确定位预埋内置方形钢制螺母的塑料管，只需要采用螺栓杆就可以将悬挑型钢梁、斜拉杆、斜支撑及连墙钢管等构配件。牢靠地固定在建筑物外墙主体结构的侧面，形成一个稳定的承力架，所有构配件均不需要穿越墙体。建筑施工完毕后可迅速拆除整个脚手架。通常情况下，悬挑钢梁长度1.2-2.0米可人工安装，轻量化操作。新型悬挑脚手架不需要穿墙入室，有效保证了主体结构的施工质量，外墙没有留下任何的穿墙洞口，消除了日后楼面、墙体的渗漏隐患。相对于传统的悬挑脚手架，新型悬挑脚手架在节约人材机和保证施工质量方面具有明显的优势。以下介绍装配式悬挑脚手架搭设技术在本项目上的应用：
装配式悬挑脚手架搭设工艺流程：
绘制平面布置图进行预埋件定位→预埋件设置→安装悬挑主梁→立杆定位点设置→纵向扫地杆→立杆→横向扫地杆→横向水平杆→纵向水平杆(格栅) →连墙件→悬挑主梁上拉杆设置→剪刀撑→铺脚手板→扎防护栏杆→扎安全网
二
主要施工工艺
1、绘制平面布置图进行预埋件定位
根据项目“结构图”和“建筑图”结合《建筑脚手架安全技术统一标准》和《建筑施工扣件式钢管脚手架安全技术规范》等有关规范，绘制专项的装配式悬挑脚手架搭设平面布置图。
装配式悬挑脚手架搭设平面布置图
2、预埋、安装悬挑工字梁
梁外侧无悬挑板，内立杆与外墙间距300mm内、外立杆间距830mm。悬挑型钢梁为1.23米长(＜1.75米时)，采用“上拉式悬挑承力架”。

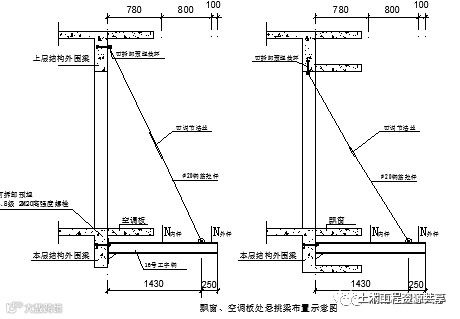

梁外侧有600mm凸窗板，内立杆与外墙间距900mm，内、外立杆间距630mm。悬挑型钢梁为1.63米长(＜1.75米时)，采用“上拉式悬挑承力架”。
梁外侧有＞600mm凸窗板，内立杆与外墙间距＞1020mm，内、外立杆间距630mm。悬挑型钢梁＞1.75米时，采用“上拉式悬挑承力架 + 增设斜支撑杆”方式搭设。
装配式悬挑脚手架搭设平面布置图
传统悬挑工字钢缺点:（1）伸入室内的型钢梁布局复杂，妨碍室内建筑垃圾清理及施工人员行走。（2）型钢穿过墙体，容易破坏混凝土梁、板构件，容易引起楼面渗水漏水。（3）拆除型钢梁前，可能还需要在现场切割U型锚固环，拆除后还需要补洞、补贴砖，增加了施工时间。

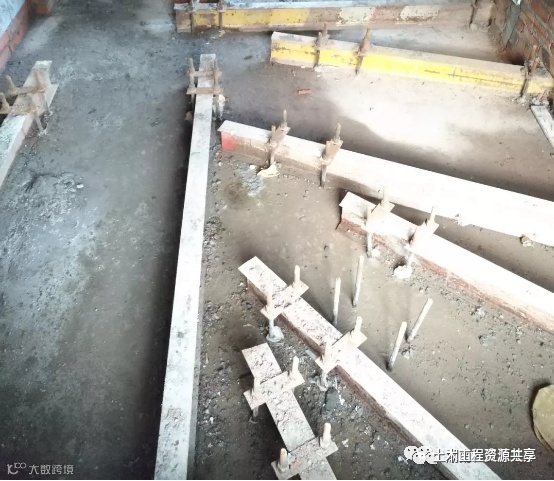

传统悬挑工字钢室内锚固
新型悬挑脚手架优点:（1）不需穿墙安装，根本不会损坏混凝土墙、梁、板等结构，有效杜绝外墙渗水漏水现象，能有效保证主体结构的施工质量。（2）型钢梁工字钢耗材少，安装拆除无需塔吊配合，轻量化操作，方便快捷。（3）室内没有型钢梁妨碍建筑垃圾清理及施工人员行走，各种施工工序可交叉进行，施工现场简洁、美观。（4）悬挑型钢梁与建筑物主体结构的固定是采用可拆式预埋高强螺栓，型钢梁拆除后，预埋螺栓还可回收重复使用。5、与传统做法的悬挑型钢梁对比，既节省型钢及U型预埋件，同时又节省了拆除传统型钢和预埋件后所需的切割、补砌筑等环节的费用和工时。

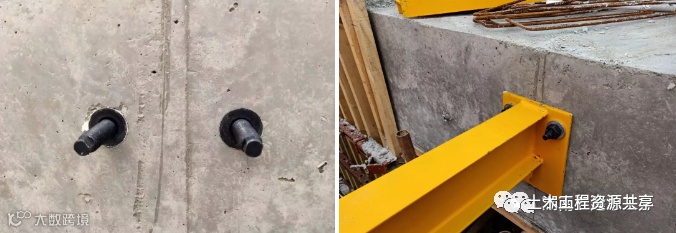

新型悬挑脚手架工字钢安装
3、特殊部位悬挑梁布置：
(1)悬挑板结构部位：悬挑梁支承点应设置在结构梁上，不得设置在外伸板上或悬挑板上。

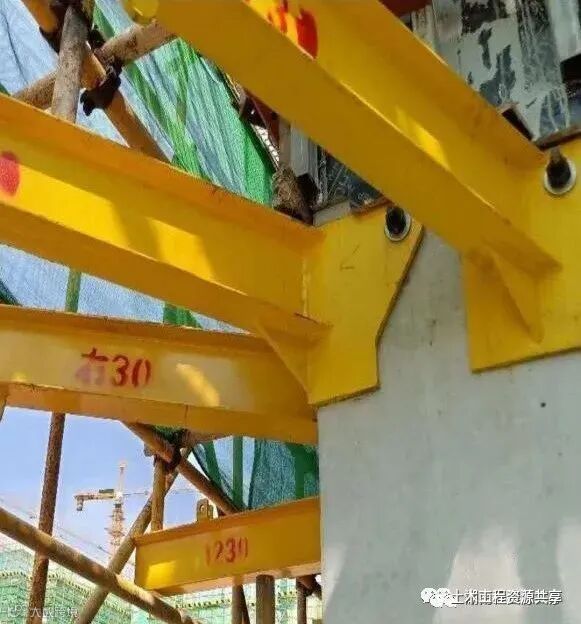

(2) 建筑结构阳角部位：悬挑梁宜扇形布置，转角装一根45℃工字钢悬挑梁，两边各装一根带斜度悬挑梁，使架子内外立杆都落在悬挑梁上。
阳角处的悬挑梁布置示意图
(3) 施工电梯部位由于脚手架使用时间不同，施工电梯架体与两端架体断开设置，施工电梯布置在（25～33）交（A）轴阳台上。详示意图

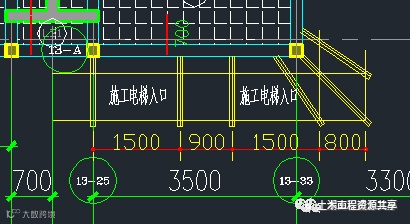

施工电梯悬挑梁布置示意图
4、新型连墙件设置
传统连墙件做法
传统做法的连墙件是将连墙钢管直接穿墙入室加以固定，拆除脚手架后，会留下很多孔洞。后期补洞时，还需氧焊气割预埋进去的钢管及扣件。不但浪费材料，而且耗时耗工。对传统连墙件的不足之处，新型悬挑脚手架采用各项技术指标及安全性能达标的“新型连墙件”如下图所示：

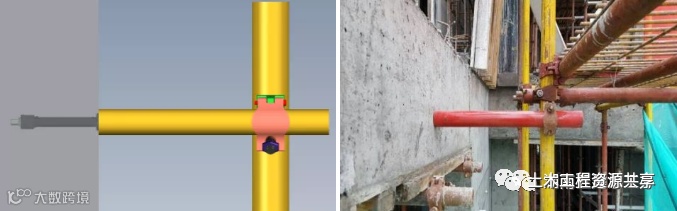

墙件构造及安装安装
新型连墙件，是由内置方形钢制螺母的特制塑料管预埋件、内置圆形钢制螺母的连墙钢管及双头螺纹的螺栓杆等三部分组成。拆除脚手架后，外墙上不会留下破坏性的穿墙洞口。还能根据现场情况需求，定制长度不等、各种规格的连墙杆。
M14双头螺纹螺栓杆示意图

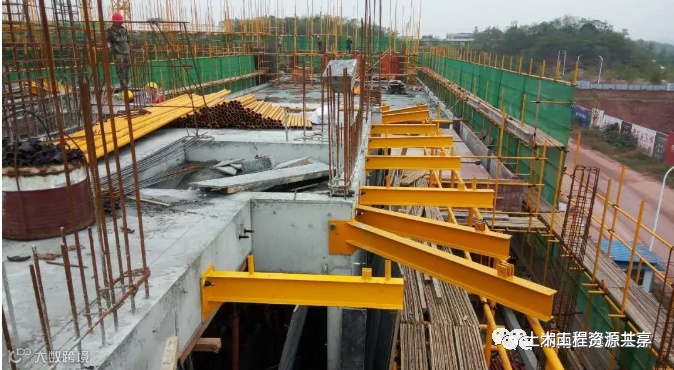

新型悬挑脚手架搭设整体实施图
三
总结
衡阳中房美丽白沙项目新型悬挑脚手架搭设工作目前基本完成，项目部通过以往的经验对比，装配式悬挑脚手架搭设采用在建筑物外侧进行预埋螺栓锚固连接，所以工字钢用量比传统悬挑脚手架节省了室内梁板的锚固长度，通过测算比较，相比传统的悬挑脚手架，项目部工字钢材料节约55%左右，但材料租赁费用新型悬挑脚手架略高，总体比较来看，在材料租赁费用方面，新型悬挑脚手架相对于普通悬挑脚手架费用略有提高。不过新型悬挑脚手架施工方便，轻量化操作，安全可靠，且不影响其他工序的施工，多种工序可交叉进行，有效的提高了施工效率，优化施工流程，在外架搭设工作上，为项目部缩短了时间，确保项目整体工期满足甲方及公司的要求。装配式悬挑脚手架施工过程中不需要现场焊接、切割等工序，有效的消除了火灾隐患，现场安全生产得到了有效的保证。这种装配式的搭设方式，通过预埋螺栓连接，并采用防水材料进行封堵，杜绝了传统悬挑渗漏的质量问题，在外墙防渗方面得到了监理、甲方以及监管部门的一致认可。
