“早拆模”施工技术是指利用早拆支撑头、钢支撑或钢支架、主次梁等组成的支撑系统，在底模拆除时的混凝土强度要求符合GB50204《混凝土结构工程施工质量验收规范》规定时，保留一部分狭窄底模板、早拆支撑头和养护支撑后拆，使拆除部分的构件跨度在规范允许范围内，实现大部分底模和支撑系统早拆的模板施工技术。
底模拆除时的混凝土强度要求
“早拆模”施工
▼
“早拆模”的意义
达到设计的混凝土抗压强度标准值100％时拆除模板与达到50％或75％时拆除模板有一个时间差，充分利用时间差，实现底模及其支撑系统早拆是加速模板周转、减少模板投入的一项技术措施，也是一项降低成本的措施，同时也体现了模板及其支撑系统的先进性。

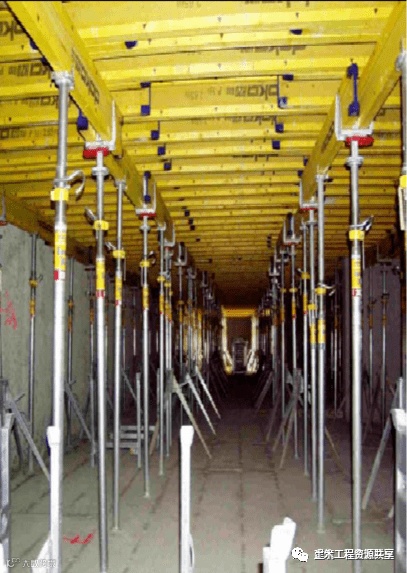

大部分底模和支撑系统早拆

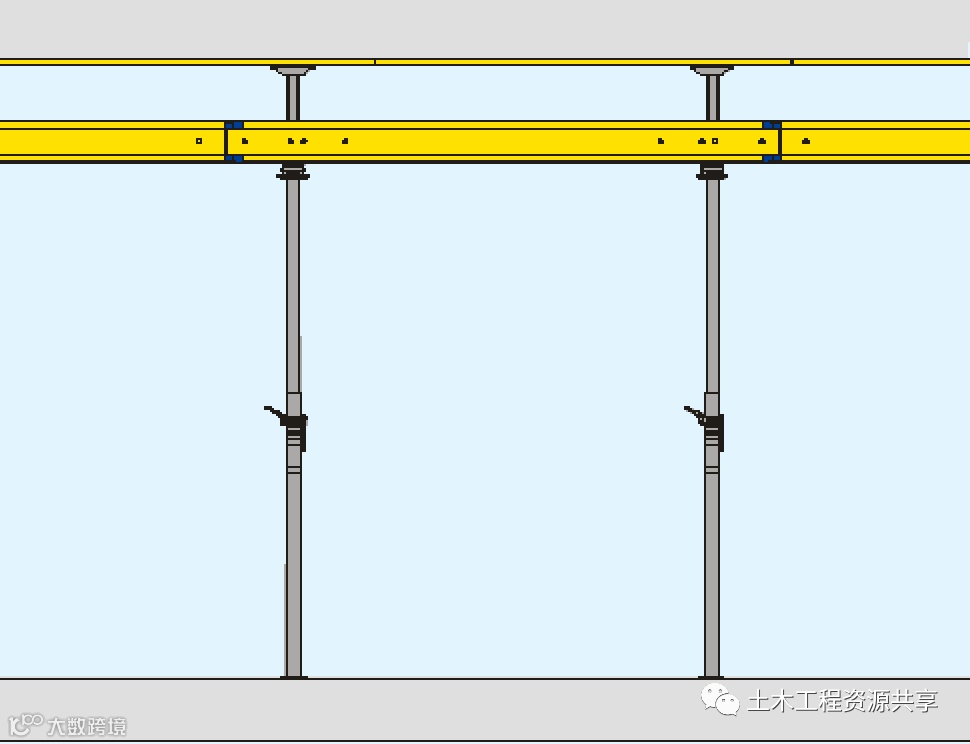

保留一部分狭窄底模、早拆支撑头和养护支撑后拆，使拆除部分的构件跨度在规范允许范围内
▼
“早拆模”施工工艺

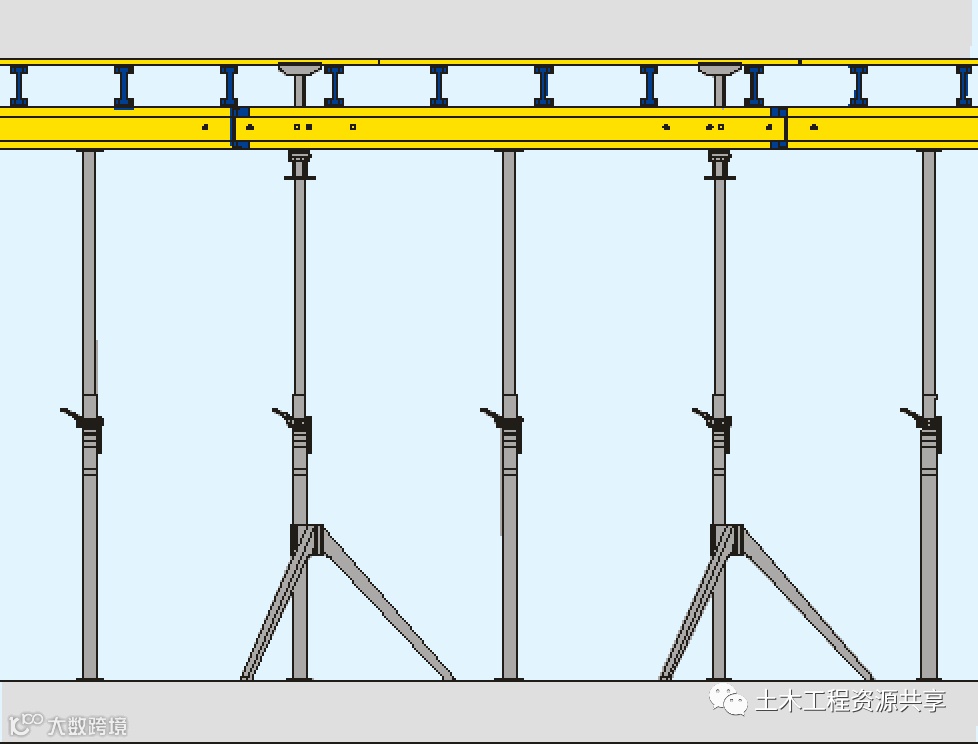

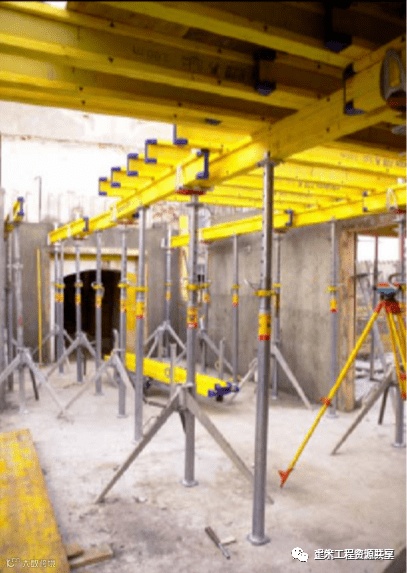

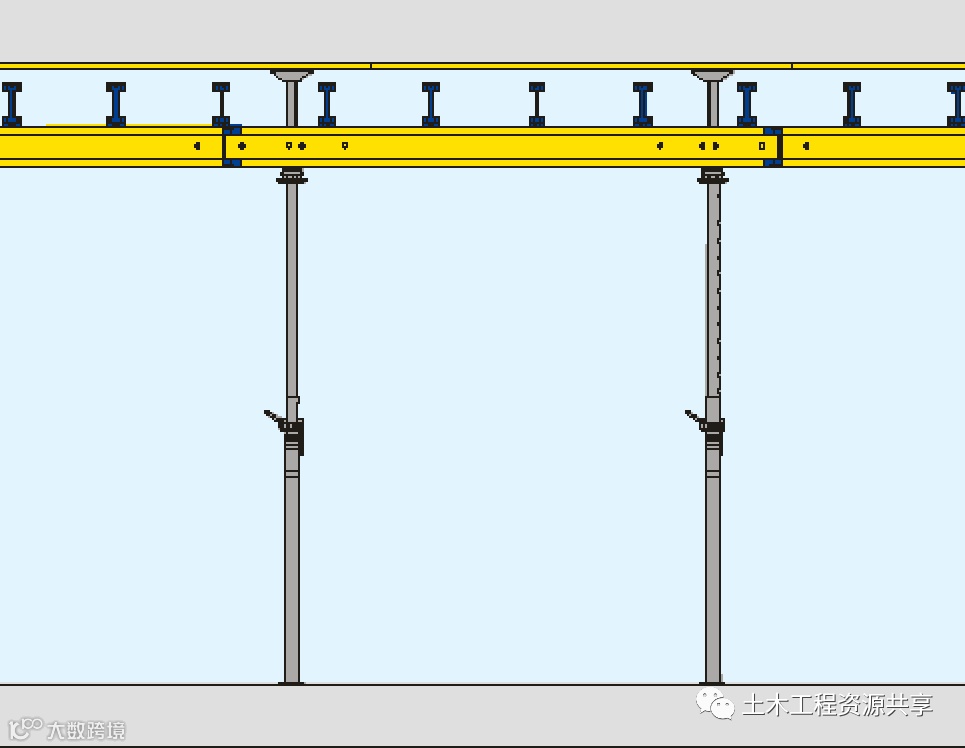

① 支模状态

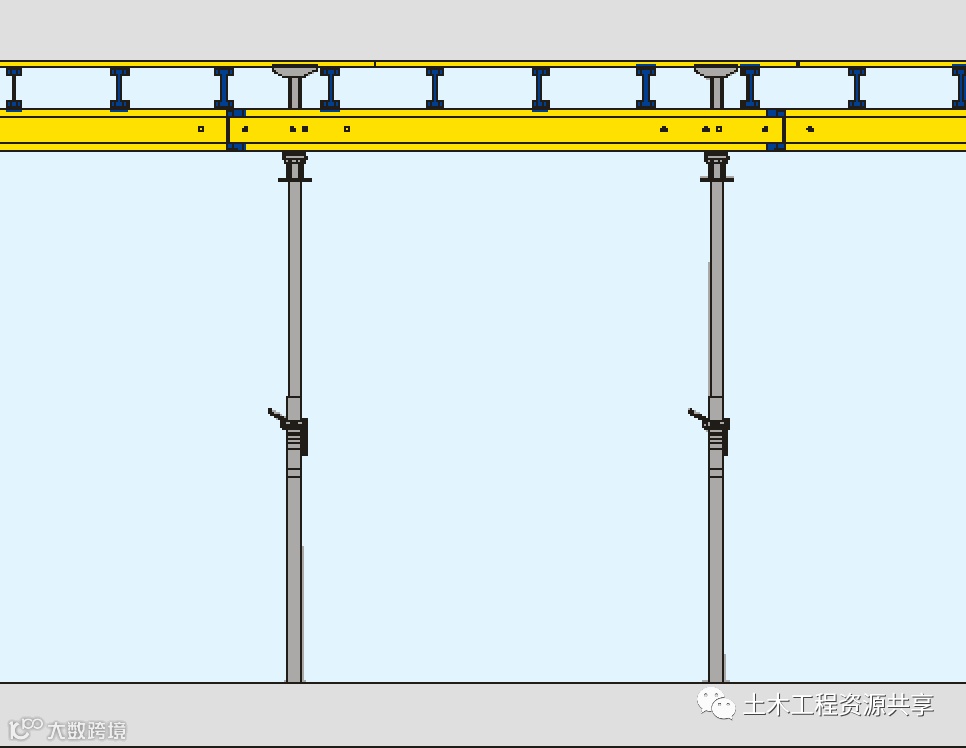

② 拆除三角架及多数支撑
③ 利用支撑顶托将水平模板降下

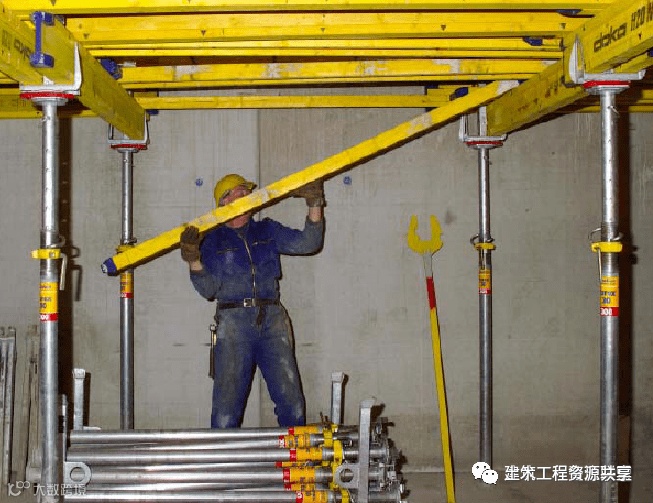

④ 拆除次梁和胶合板
⑤ 拆除主梁

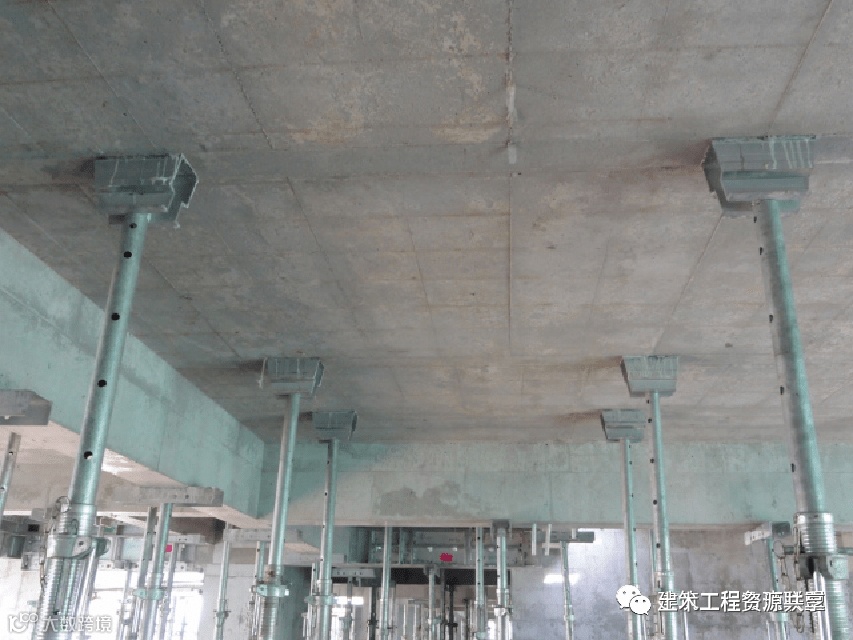

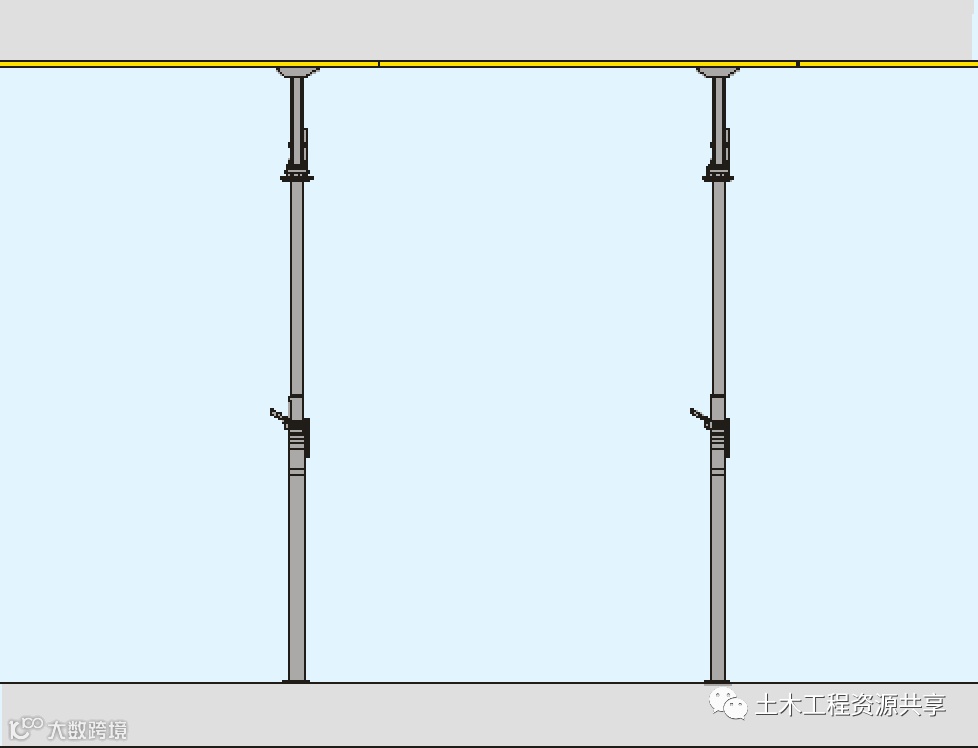

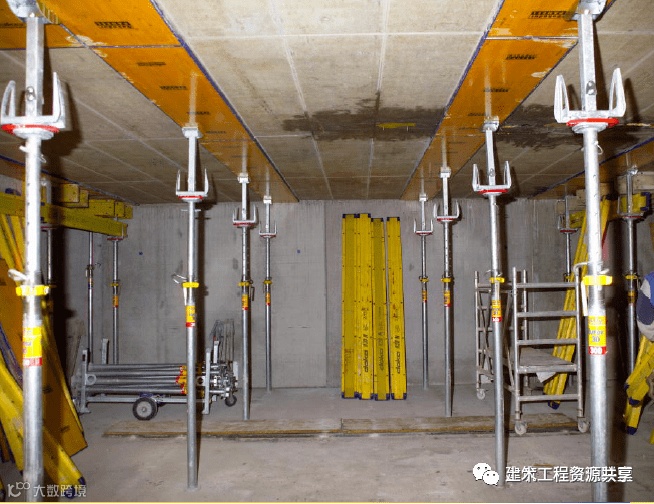

⑥ 仅把养护支撑留下
▼
“早拆模”设计技术
① 早拆模板可以采用覆膜竹（木）胶合板模板、钢（铝）框胶合板模板、塑料模板和塑料（玻璃钢）模壳等；
② 支撑系统由早拆支撑头、钢支撑或钢支架、主次梁和可调底座等组成；

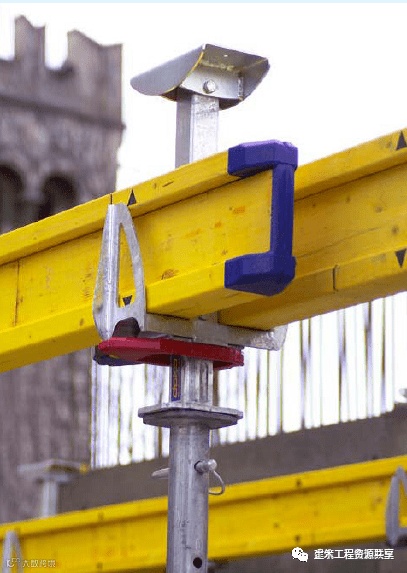

③ 早拆柱头有螺杆式升降头、滑动式升降头和螺杆与滑动相结合的升降头三种形式，宜推广螺杆与滑动相结合的升降头；
④ 主次梁可以选用木工字梁、工字形钢木组合梁、矩形钢木组合梁、几字形钢木组合梁、矩形钢管和冷弯型钢等；
⑤ 支撑系统可以采用独立式钢支撑、插接式支架、盘销式支架、门式支架及碗扣式支架等。
▼
“早拆模”施工技术

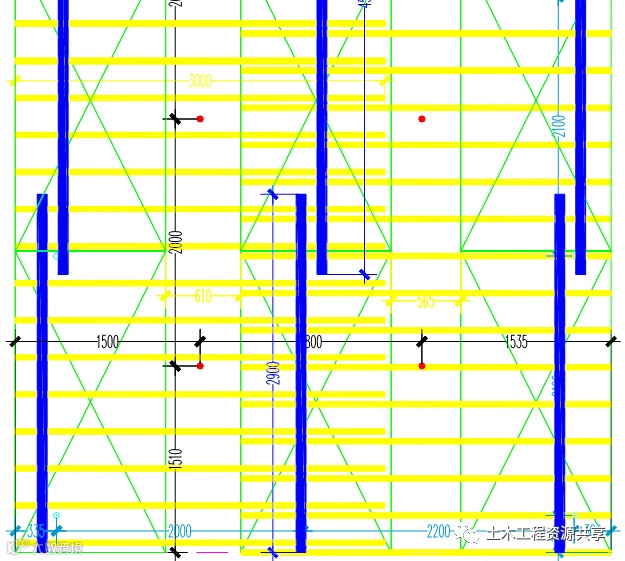

① 应根据工程结构平面设计图进行配模设计，编制模板工程施工组织设计和施工图，并对模板和主次梁的刚度和强度进行验算，对钢支撑或支架立杆的间距和稳定性进行计算；
② 计算出所需的模板、钢支撑或支架和主次梁的规格与数量；
③ 制定确保质量和安全施工等有关措施；
④ 制定支模和拆模工艺流程，早期拆模时间；
⑤ 对面积较大的工程，可采取“小流水段”施工方法。
▼
主要技术指标
① 早拆模板成套技术可以大量节省模板一次投入量，减少模板配置量的1/3～1/2；
②可以缩短工期，加快施工速度，提高工效30%以上；
③可以延长模板使用寿命，节省施工费用20%以上。
▼
早拆的几种做法

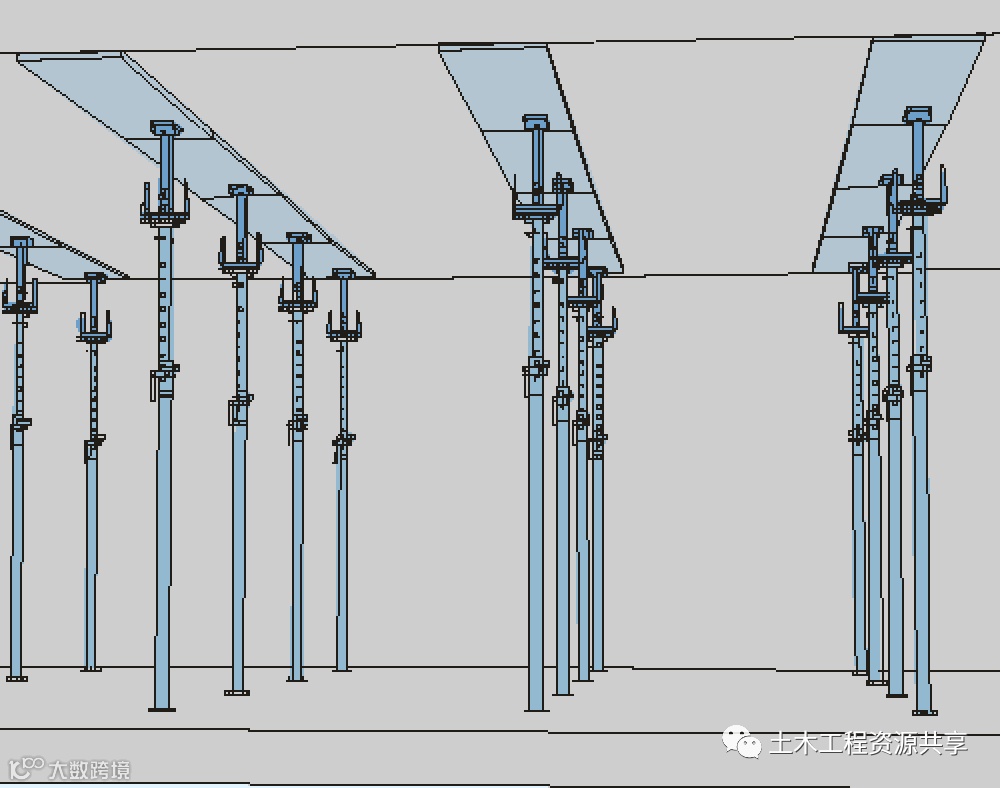

① 狭窄模板同混凝土接触，可调支撑头，独立式钢支撑
② 狭窄模板同混凝土接触，增设独立式钢支撑
③ 可调支撑头同混凝土接触，独立式钢支撑
④ 钢主梁同混凝土接触，独立式钢支撑
▼
工程实例
水平模板早拆支撑系统

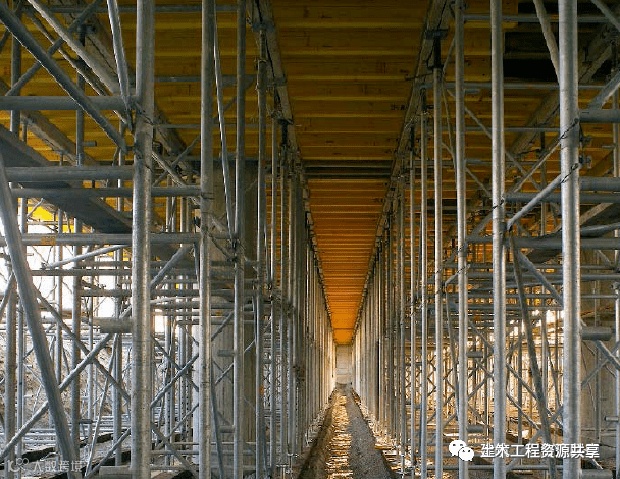

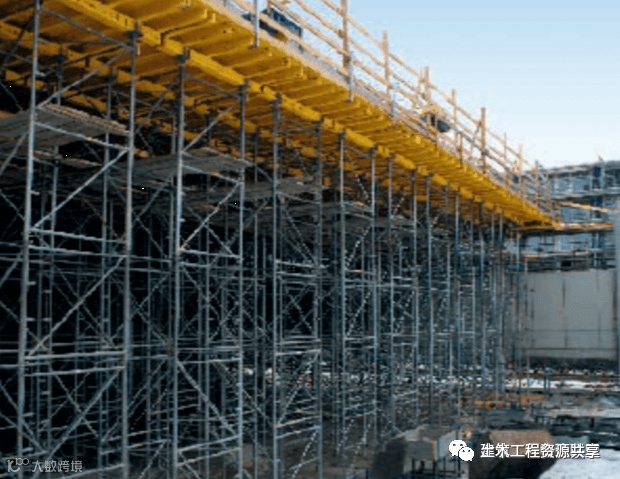

塔形架支撑系统

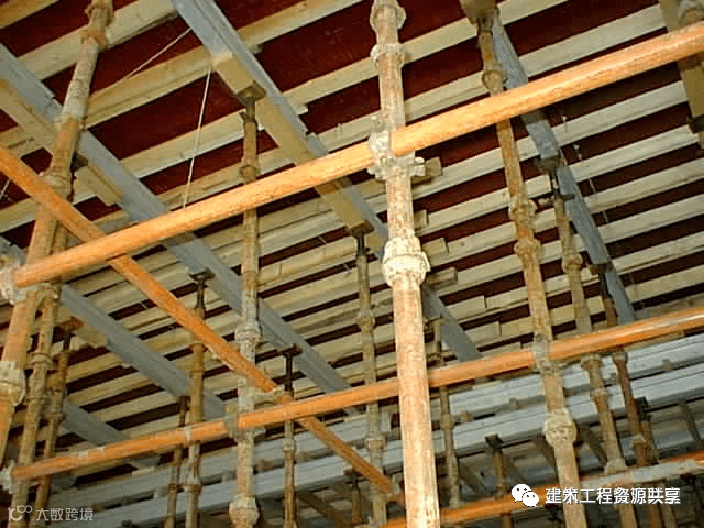

胶合板木方碗扣架

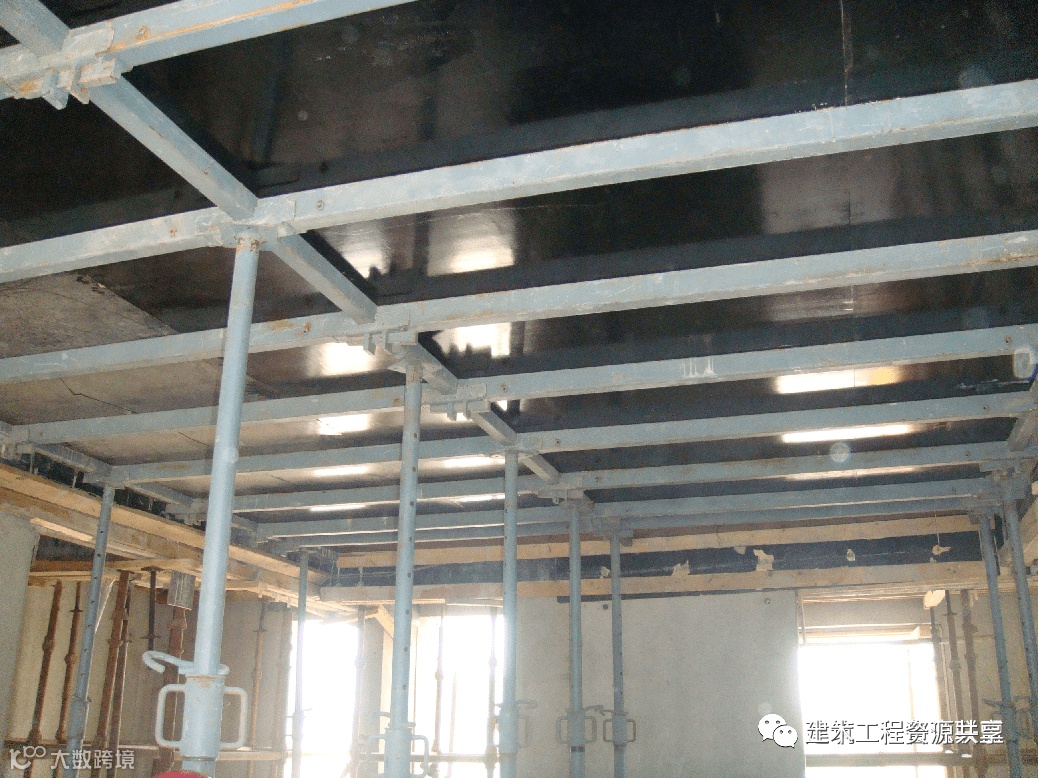

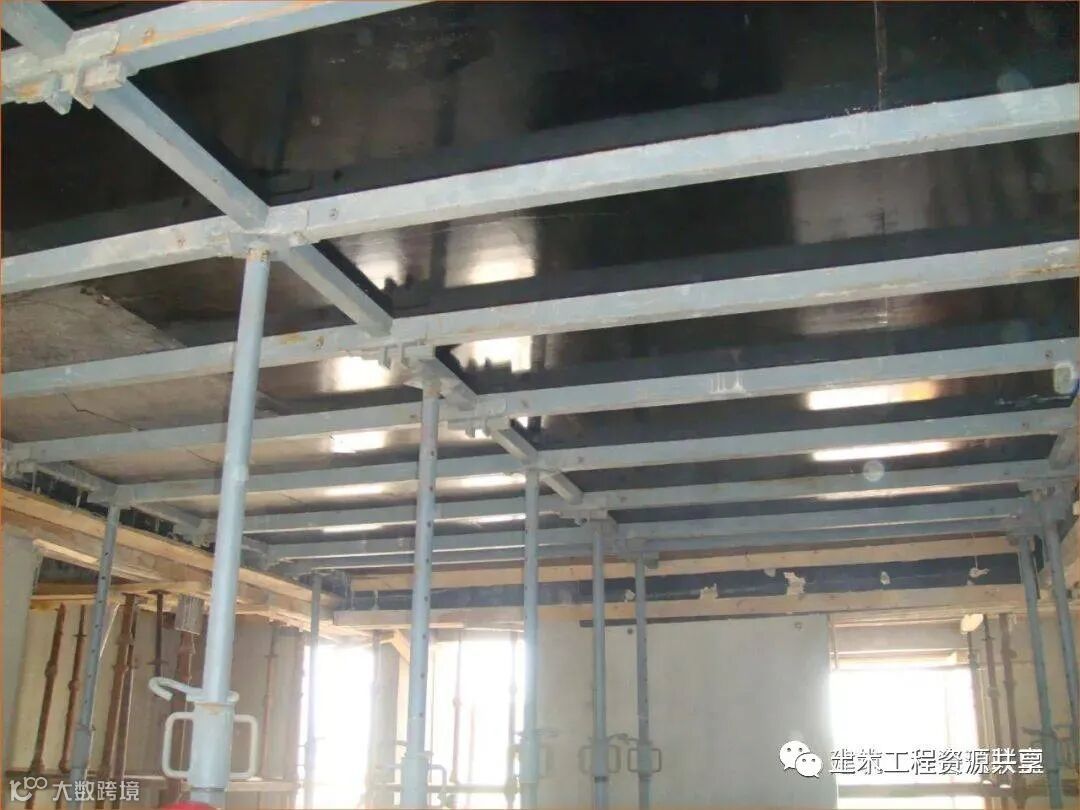

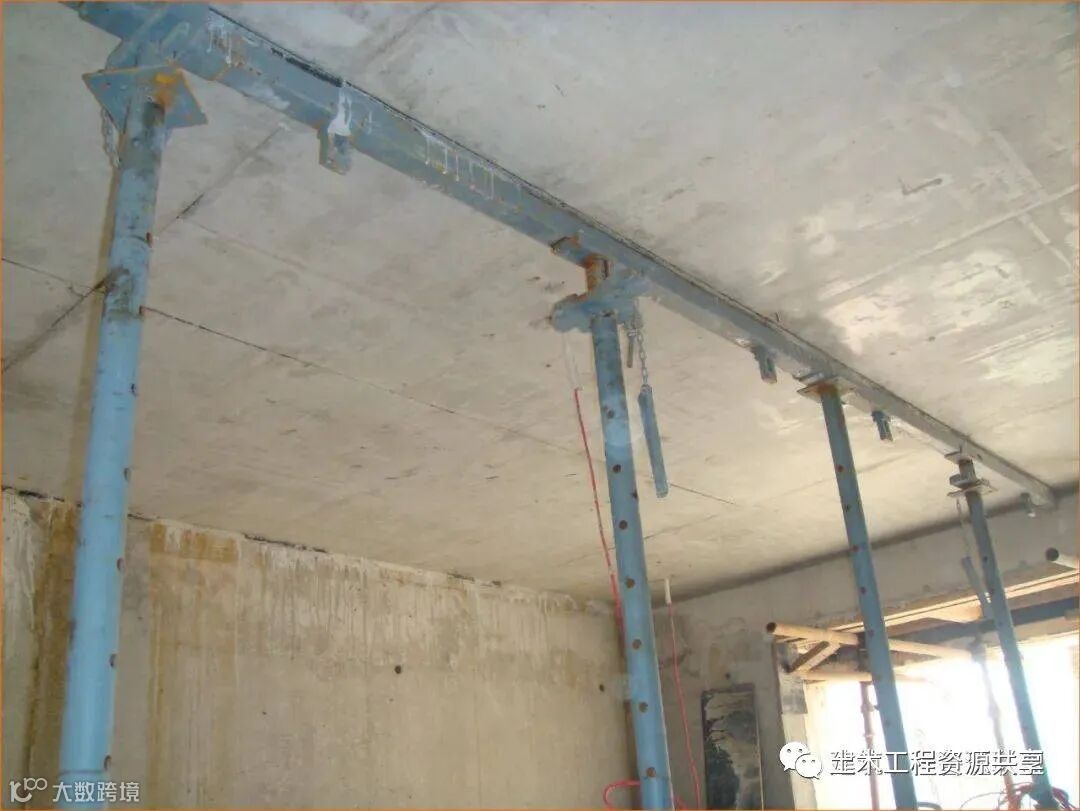

主次钢梁独立式钢支撑系统

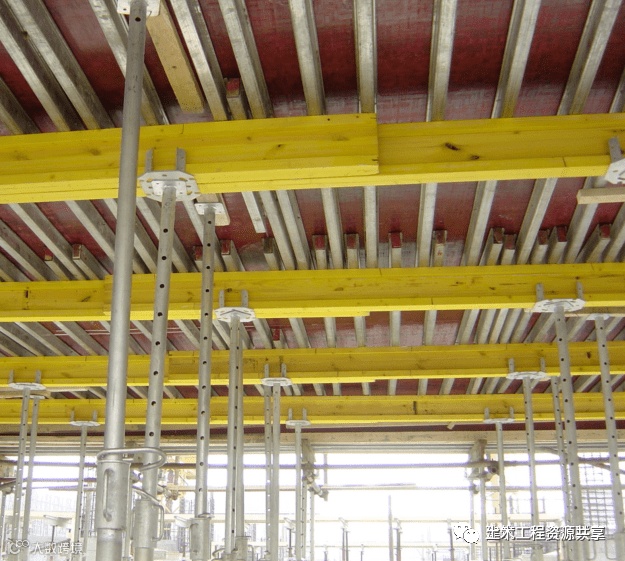

独立式钢支撑、木梁、几字型钢梁、胶合板模板
