【施工技术】施工总平面如何布置？一个案例看明白！

施工总平面图设计要点

 1

设置大门，引入场外道路

施工现场宜考虑设置两个以上大门。大门应考虑周边路网情况、转弯半径和坡度限制，大门的高度和宽度应满足车辆运输需要，尽可能考虑与加工场地、仓库位置的有效衔接。应有专用的人员进出通道和管理辅助措施。

 2

布置大型机械设备

布置塔吊时，应考虑其覆盖范围、可吊构件的重量以及构件的运输和堆放；同时还应考虑塔吊的附墙杆件及使用后的拆除和运输。布置混凝土泵的位置时，应考虑泵管的输送距离、混凝土罐车行走方便，一般情况下立管应相对固定，泵车可以现场流动使用。布置施工升降机时，应考虑地基承载力、地基平整度、周边排水、导轨架的附墙位置和距离、楼层平台通道、出入口防护门以及升降机周边的防护围栏等。

 3

布置仓库、堆场

一般应接近使用地点，其纵向宜与交通线路平行，尽可能利用现场设施卸货；货物装卸需要时间长的仓库应远离路边。存放危险品类的仓库应远离现场单独设置，离在建工程距离不小于15m。

 4

布置加工厂

总的指导思想是：应使材料和构件的运输量最小，垂直运输设备发挥较大的作用；有关联的加工厂适当集中。

 5

布置场内临时运输道路

施工现场的主要道路应进行硬化处理，主干道应有排水措施。临时道路要把仓库、加工厂、堆场和施工点贯穿起来，按货运量大小设计双行干道或单行循环道满足运输和消防要求。主干道宽度单行道不小于4m，双行道不小于6m。木材场两侧应有6m宽通道，端头处应有12m×12m回车场，消防车道不小于4m，载重车转弯半径不宜小于15m。现场条件不满足时根据实际情况处理并满足消防要求。

 6

布置临时房屋

（1）尽可能利用已建的永久性房屋为施工服务，如不足再修建临时房屋。临时房屋应尽量利用可装拆的活动房屋且满足消防要求。有条件的应使生活区、办公区和施工区相对独立。宿舍内应保证有必要的生活空间，室内净高不得小于2.5m，通道宽度不得小于0.9m，每间宿舍居住人员不得超过16人。

（2）办公用房宜设在工地入口处。

（3）作业人员宿舍一般宜设在现场附近，方便工人上下班；有条件时也可设在场区内。作业人员用的生活福利设施宜设在人员相对较集中的地方，或设在出入必经之处。

（4）食堂宜布置在生活区，也可视条件设在施工区与生活区之 间。如果现场条件不允许，也可采用送餐制。

 7

布置临时水、电管网和其他动力设施

临时总变电站应设在高压线进人工地入口处，尽量避免高压线穿过工地。

从市政供水接驳点将水引入施工现场。管网一般沿道路布置，供电线路应避免与其他管道设在同一侧，同时支线应引到所有用电设备使用地点。应按批准的《XX工程临时水、电施工技术方案》组织设施。

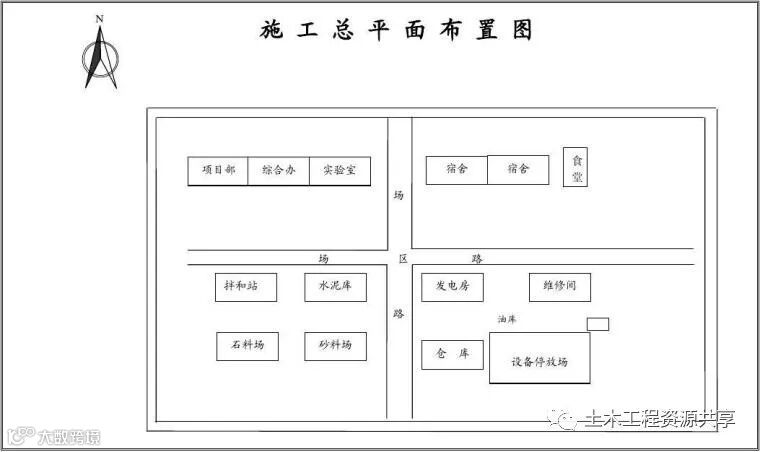

施工总平面图应按绘图规则、比例、规定代号和规定线条绘制，把设计的各类内容分类标绘在图上，标明图名、图例、比例尺、方向标记、必要的文字说明等。
