第一部分土方开挖施工

一、概述

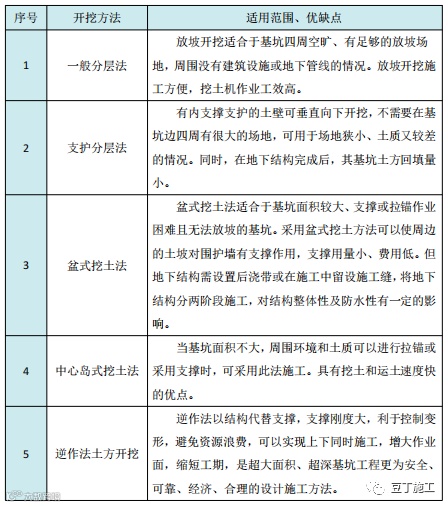

土方开挖常用的方法有一般分层法、支护分层法、盆式挖土法、中心岛式挖土法及逆作法土方开挖等，工程中可根据具体条件选用。

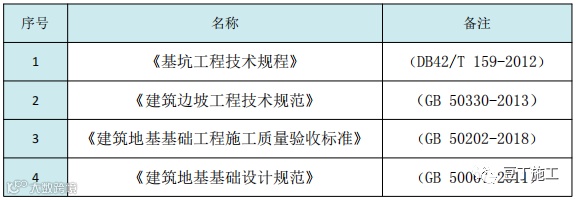

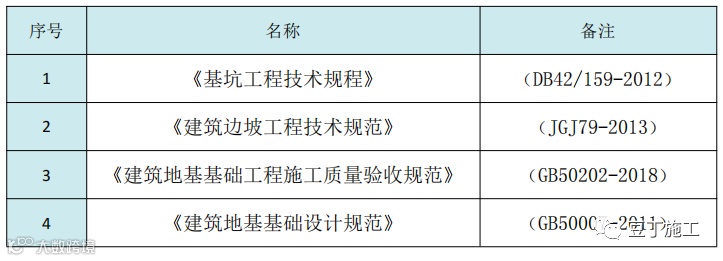

二、编制说明

三、施工准备

（1）核对图纸中的轴线及对应坐标，中线、水平基点布设合理，轴线放样和标高测量满足施工要求。

（2）应配备激光测量仪，需在开挖前和过程中及时做好标高及尺寸量测。

（3）基坑工程施工前，根据施工设计图，认真核对基坑设计的勘测资料，如地形、地貌、工程地质、水文地质、钻探图表等。

（4）摸清工程场地情况，包括运输道路、邻近建筑物、管线、电缆坑基、防空洞、地面上施工范围内的障碍物和堆积物状况，供水、供电、通讯情况，防洪排水系统等等，以便为施工规划和准备提供可靠的资料和数据。

（5）研究制定现场场地整平、基坑工程施工方案；绘制施工总平面布置图和基坑土方工程图，确定开挖路线、顺序、范围、设计标高、边坡坡度、排水沟、集水井位置，以及挖去的土方堆放地点；提出需用施工机具、劳力、推广新技术计划。

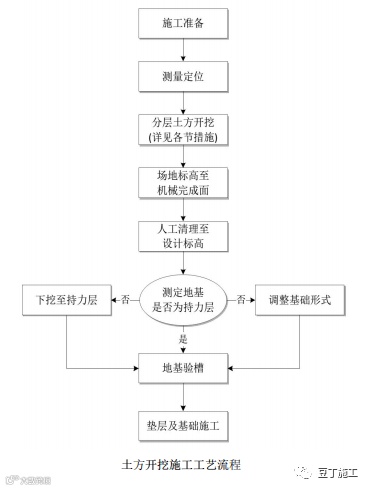

四、工艺流程

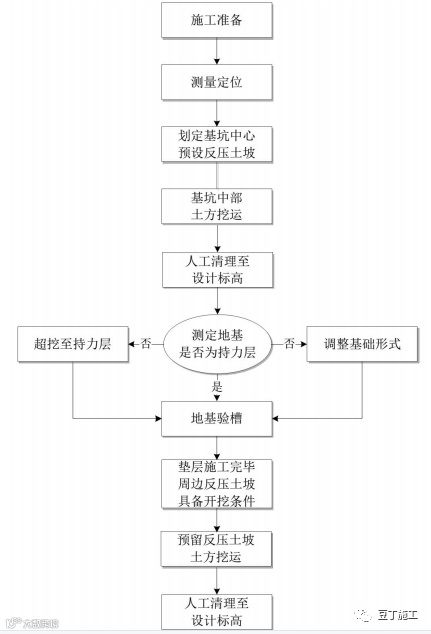

中心岛式挖土法施工工艺流程

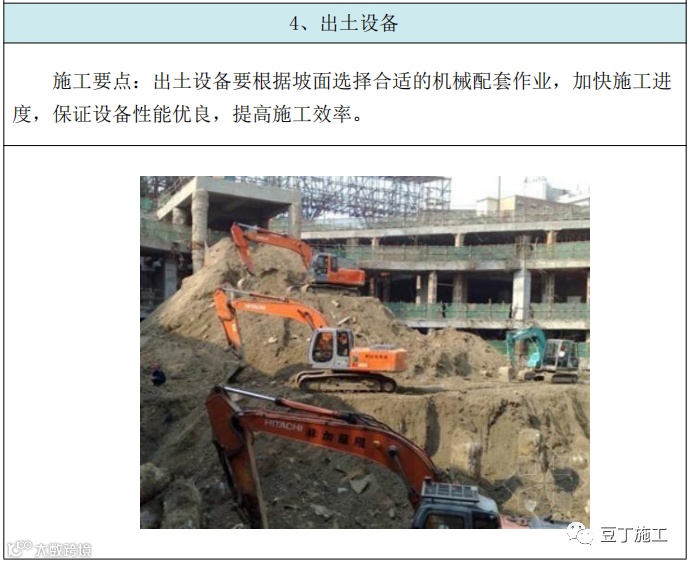

五、施工要点

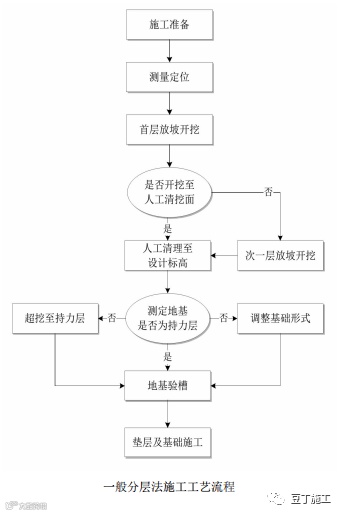

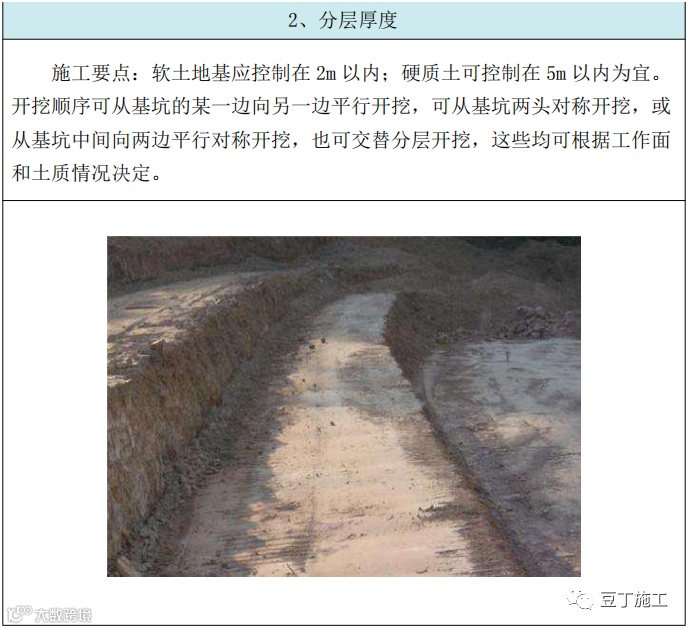

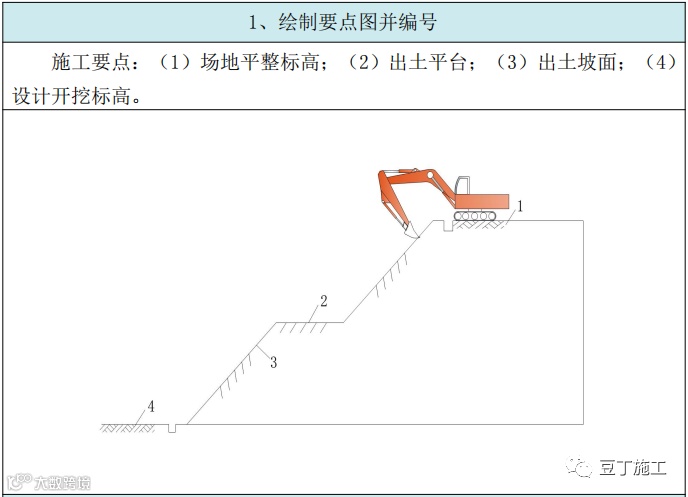

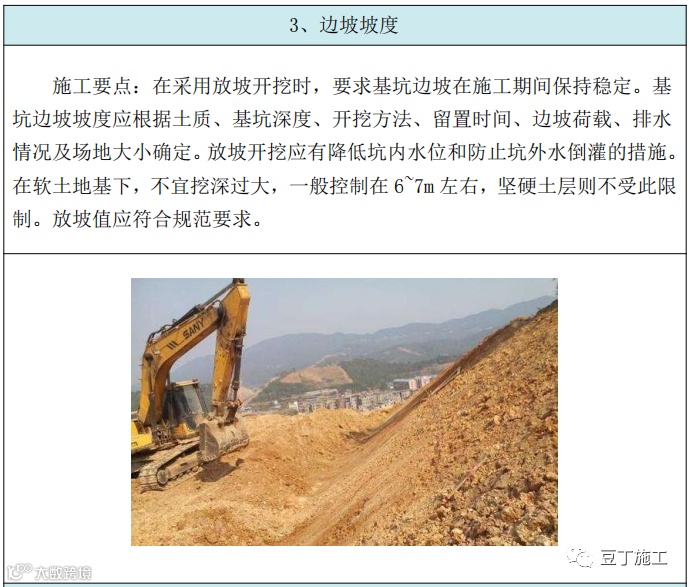

一、一般分层法施工要点

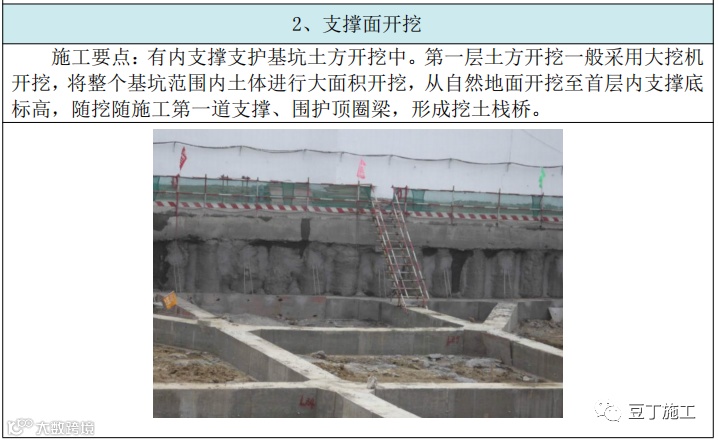

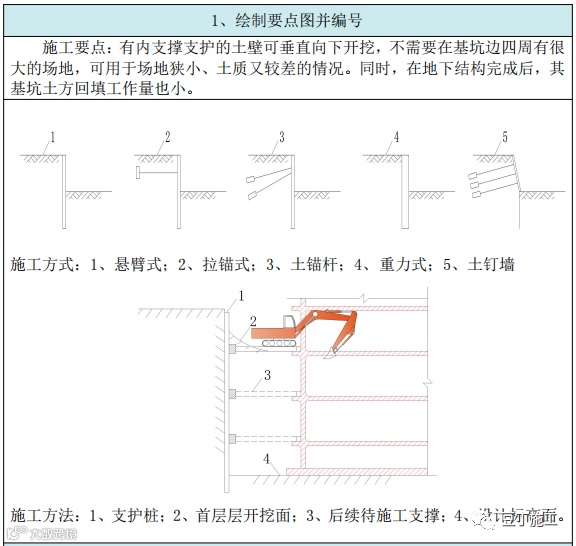

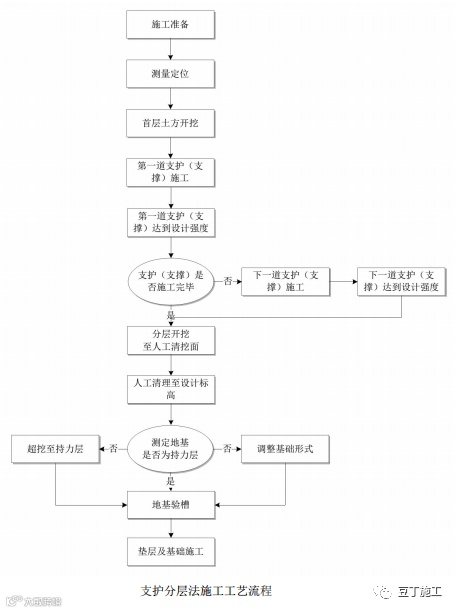

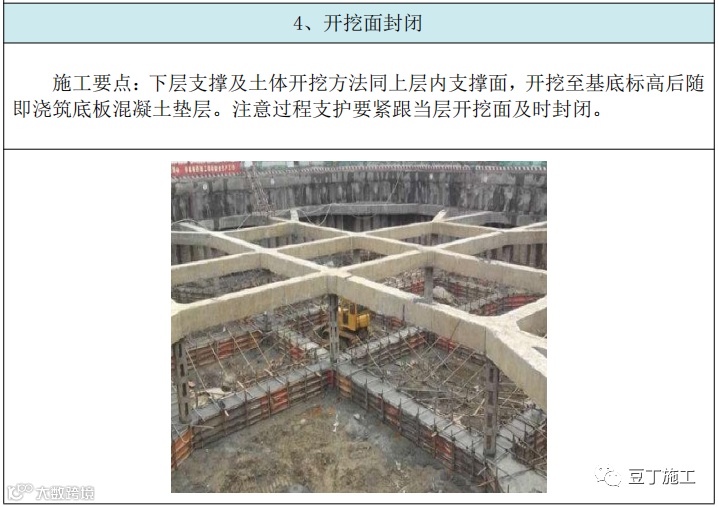

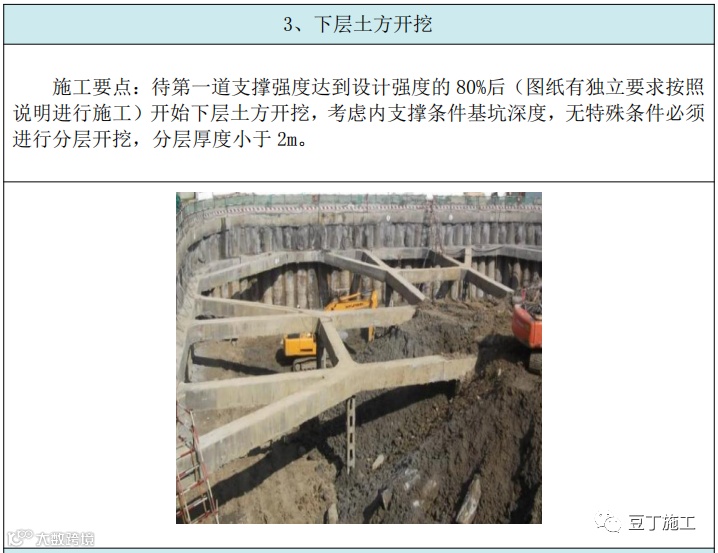

二、支护分层法施工要点

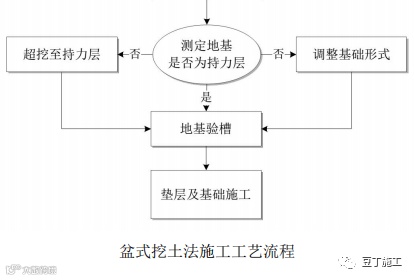

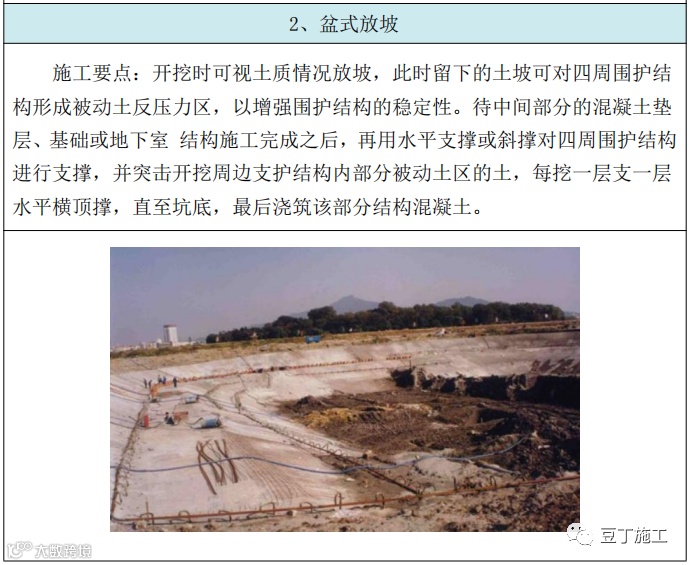

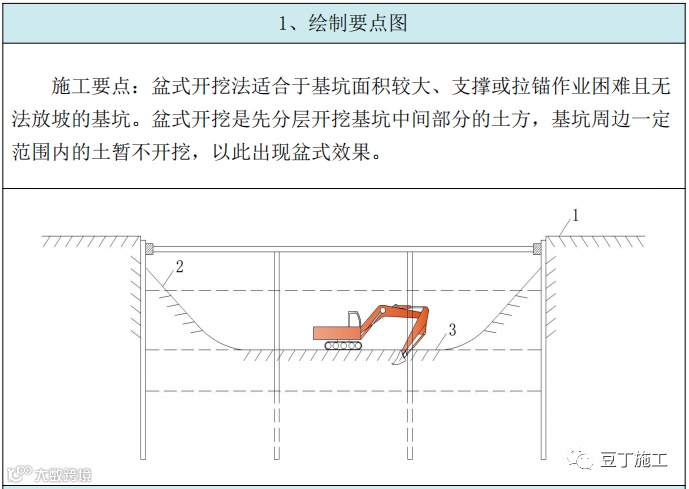

三、盆式开挖法施工要点

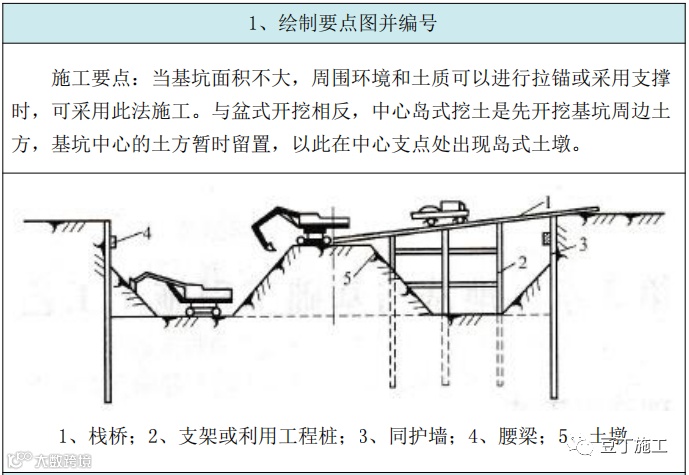

四、中心岛式挖土法施工要点

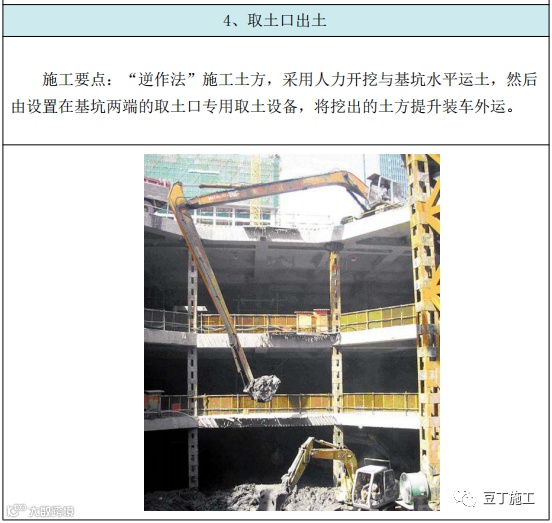

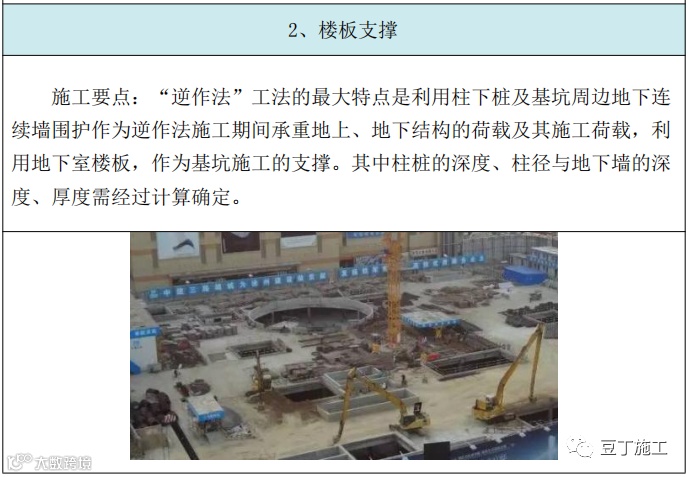

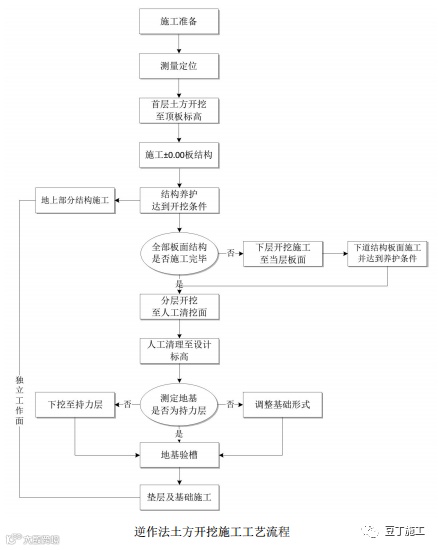

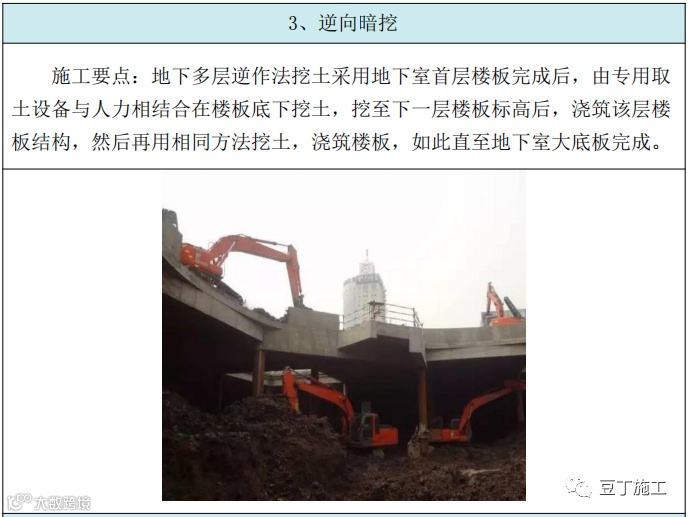

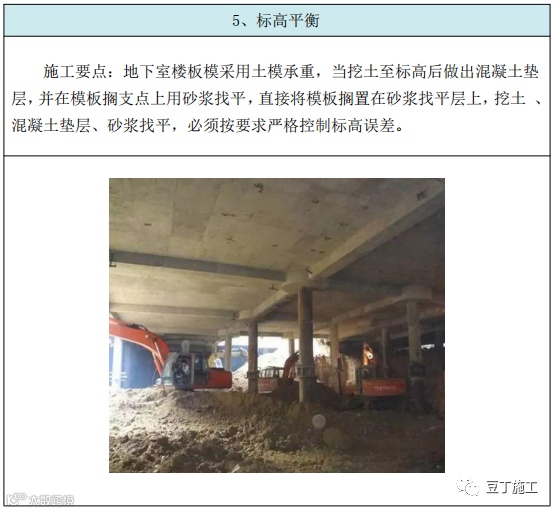

五、逆作挖土法施工要点

六、质量控制要点及检验标准

1、土方工程施工前应进行挖、填方的平衡计算，综合考虑土方运距最短、运程合理和各个工程项目的合理施工程序等，做好土方平衡调配，减少重复挖运。

2、当土方工程挖方较深时，施工单位应采取措施，防止基坑底部土的隆起并避免危害周边环境。

3、在挖方前，应做好地面排水和降低地下水位工作。

4、平整场地的表面坡度应符合设计要求，如设计无要求，排水沟方向坡度不应小于 2‰。平整后的场地表面应逐点检查。检查点为每 100～400 ㎡取 1 点，但不应少于 10 点；长度、宽度和边坡均为每 20m 取 1 点，每边不应少于 1 点。

5、土方工程施工，应经常测量和校核其平面位置、水平标高和边坡坡度。平面控制桩和水准控制点应采取可靠的保护措施。定期复制和检查。土方不应堆在基坑边缘

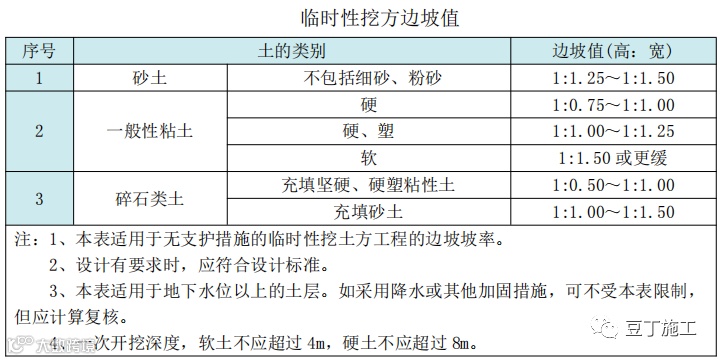

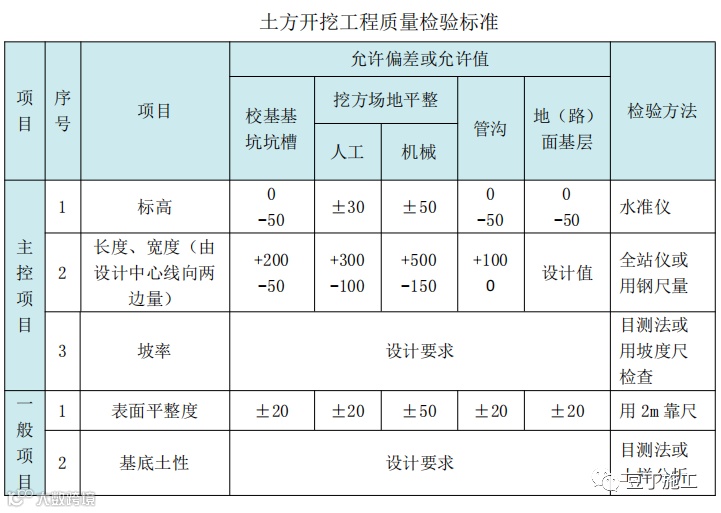

6、检验标准

第二部分土方回填施工

一、编制说明

二、施工准备

（一）技术准备

1、施工前进行回填土分项工程的安全、技术交底工作，做好标高的抄测和分层厚度标定工作

2、对土料见证取样，送实验室进行土质实验。

3、准备现场检测工具，核实回填土的压实系数是否达到设计要求。

（二）材料机具准备

（1）施工现场车辆行走道路以及材料堆放场地。

（2）备好转运、夯实机械(如装载机、打夯机等)、电缆、照明设备及手推车、铁锹、靠尺等工具。

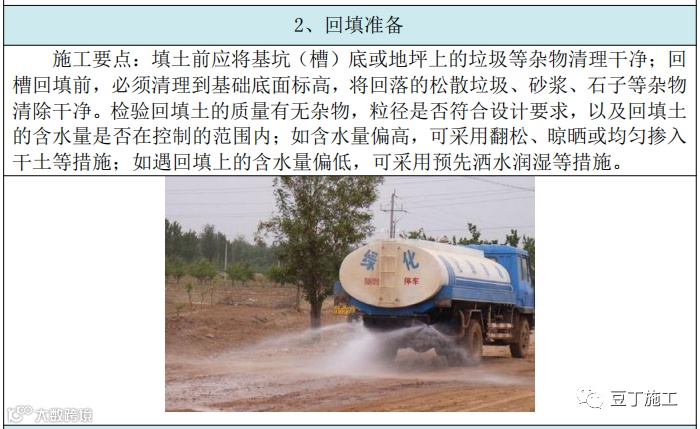

（3）回填土不得含有有机杂质，其粒径不大于 50mm，含水率符合规定。抄测好填土标高线，并且按要求分好各层回填厚度。回填土内不得含有植物、砖块等杂物，为保证回填质量必须清理干净。

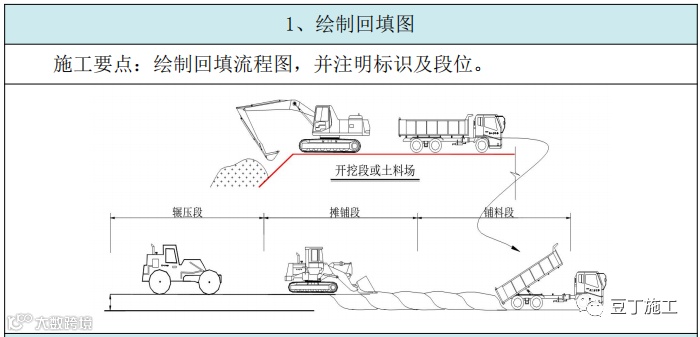

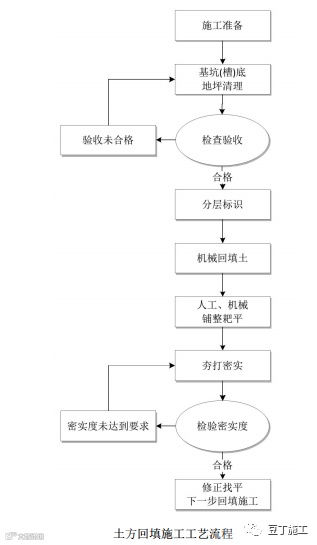

三、工艺流程

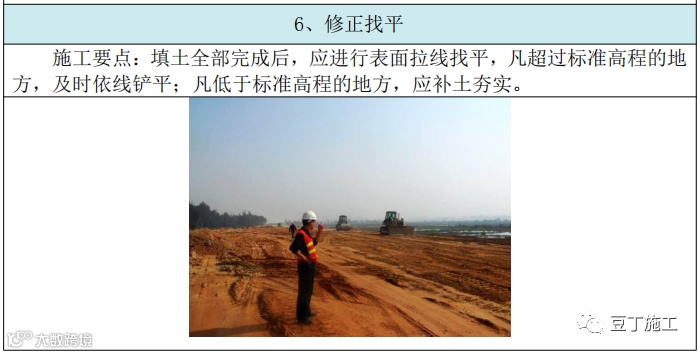

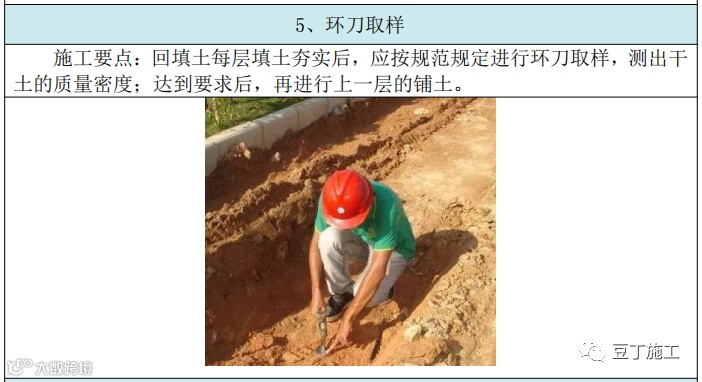

四、施工要点

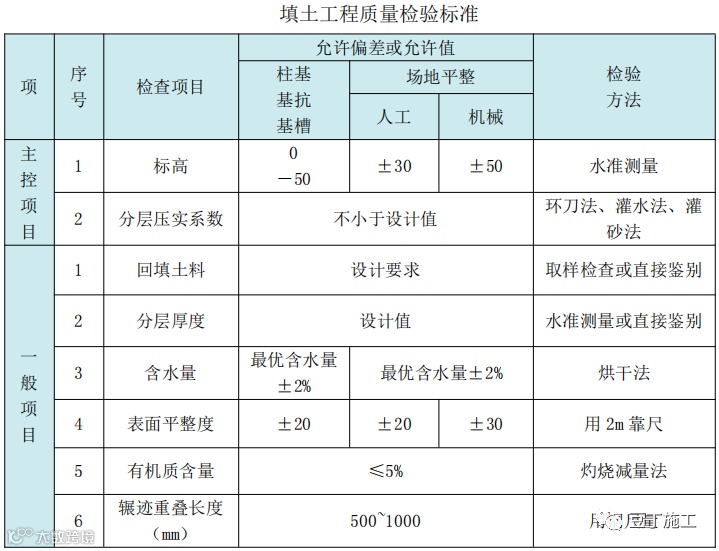

五、质量控制要点及检验标准

（1）土方回填前应清除基底的垃圾、树根等杂物，抽除坑穴积水、淤泥，验收基底标高。如在耕植土或松土上填方，应在基底压实后再进行。

（2）对填方土料应按设计要求验收后方可填入。

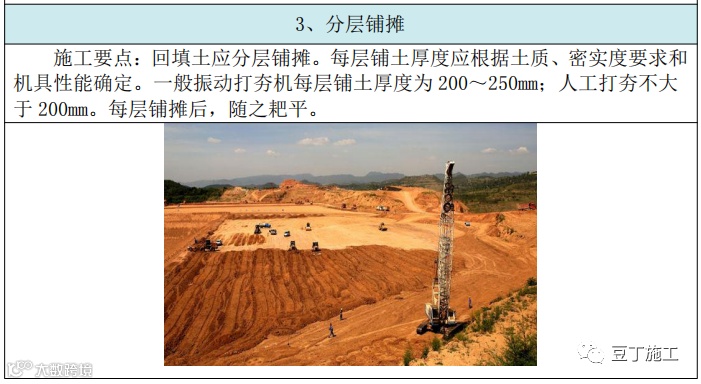

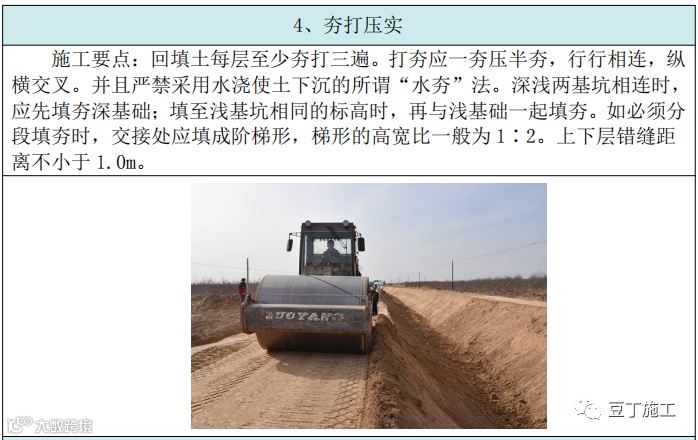

（3）填方施工过程中应检查排水措施，每层填筑厚度、含水量控制、压实程度。填筑厚度及压实遍数应根据土质，压实系数及所用机具确定。
