塔吊作为建筑施工中必不可少的大型施工机械，在施工用过程中，如何控制塔吊的垂直度，至关重要，把控不好会导致设备倾覆……下面与大家一起分享一下塔吊的控制方法。

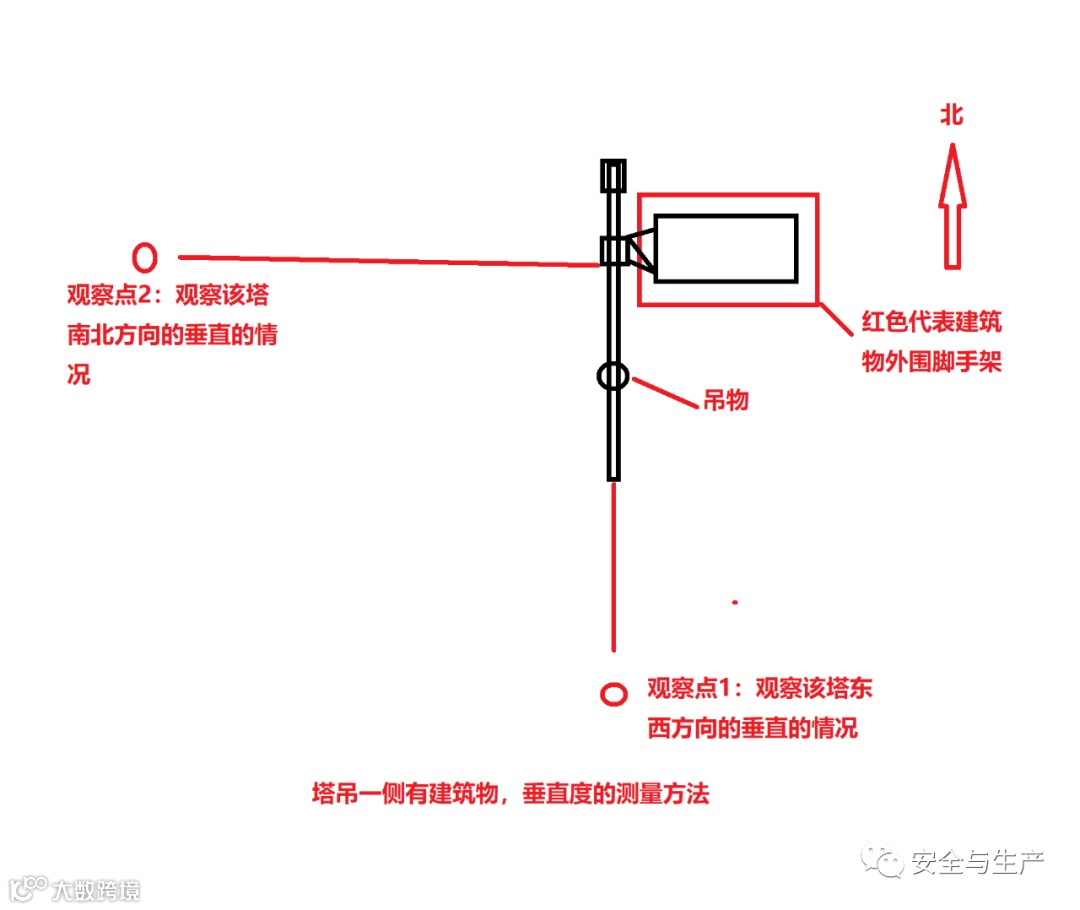

一、塔吊一侧有建筑物的垂直度的测量方法

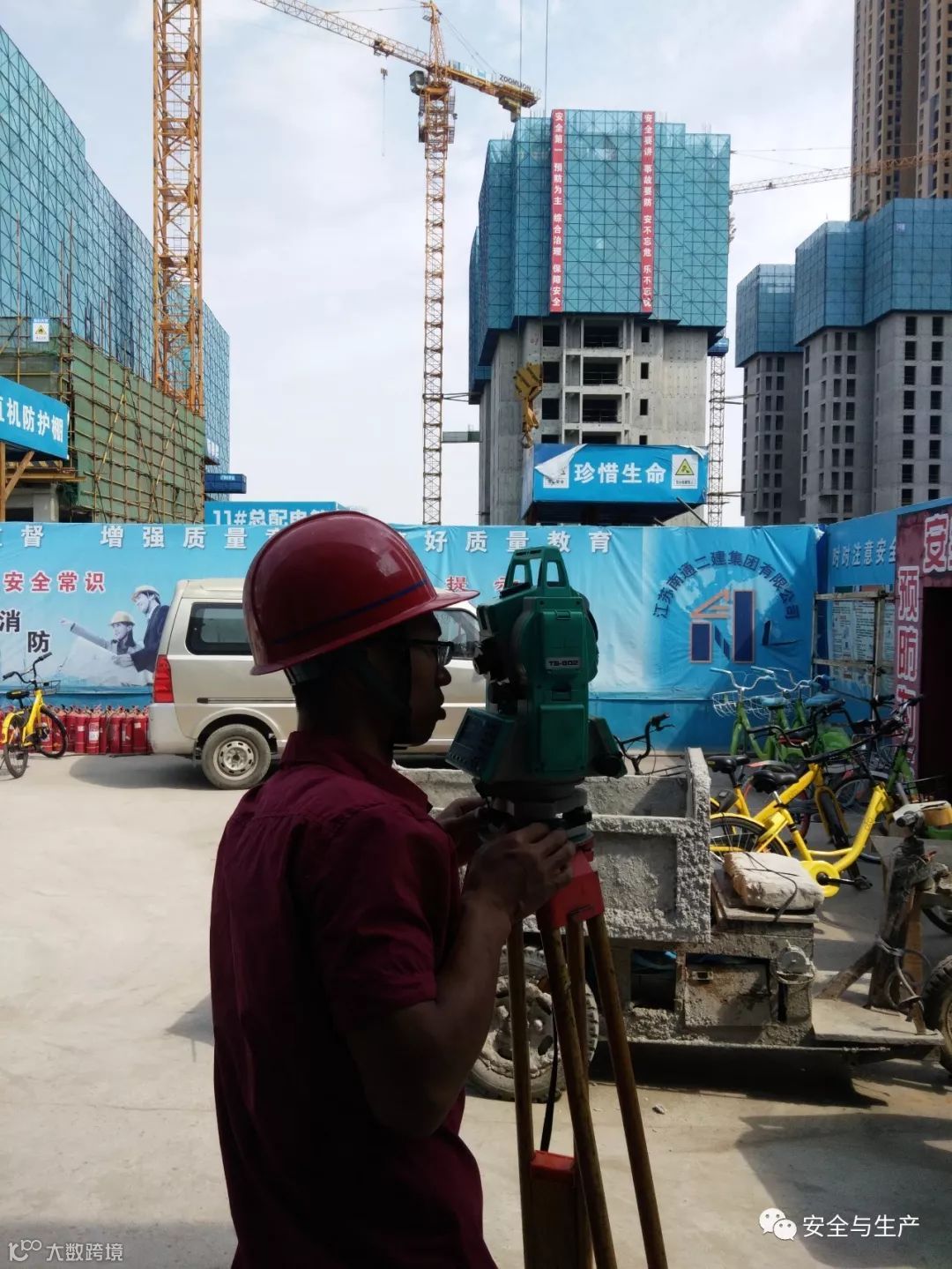

上图：在塔吊的正西方向架设经纬仪

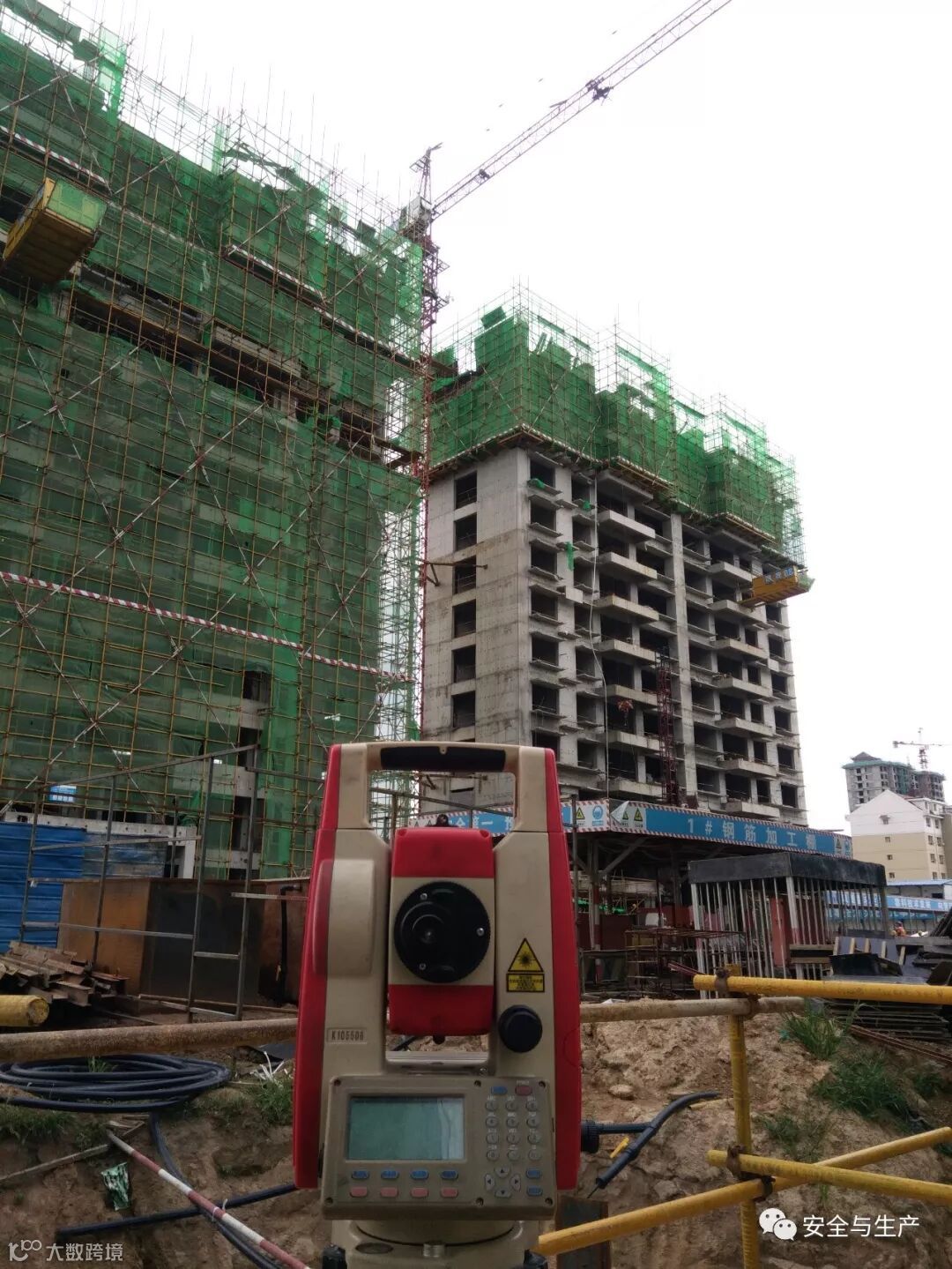

上图：架设好经纬仪，让塔吊大臂转动指向正西方向（与测量方向一致）

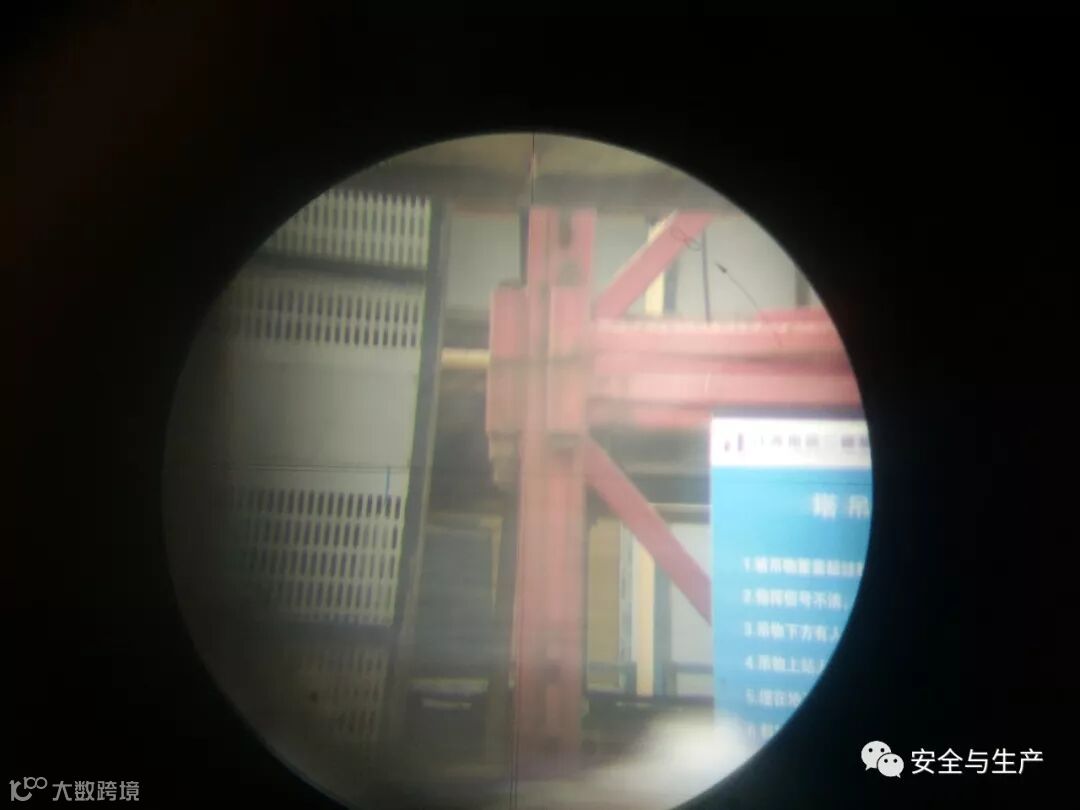

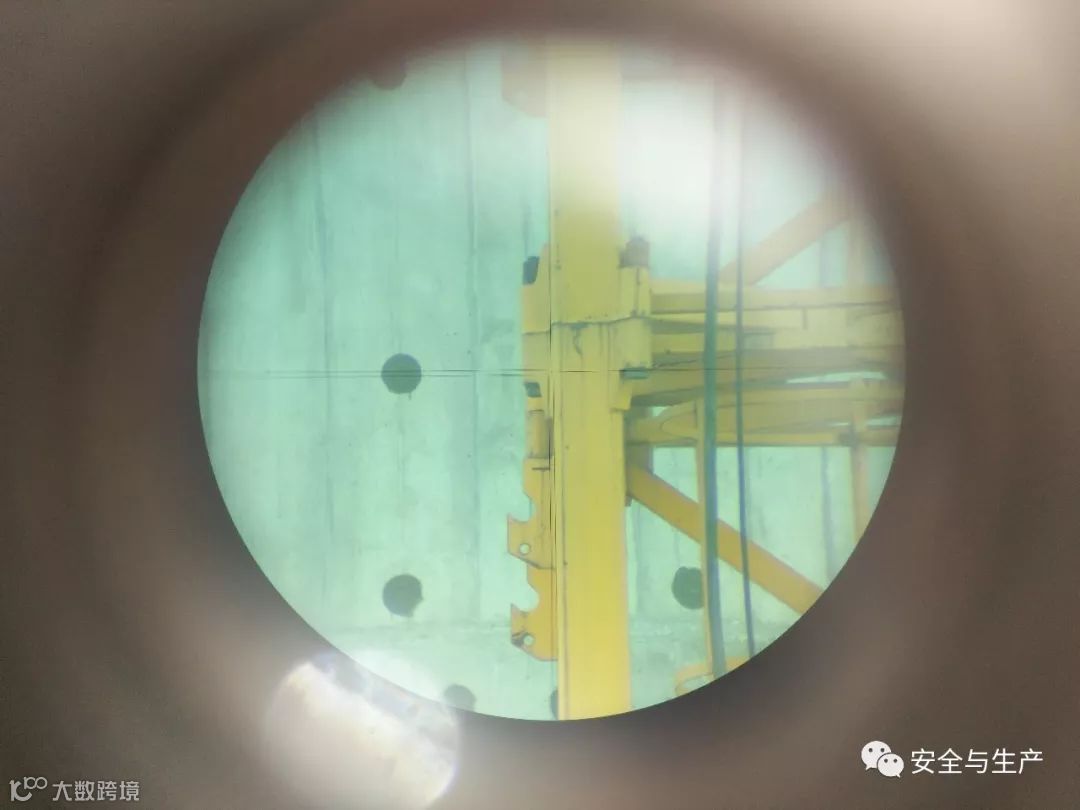

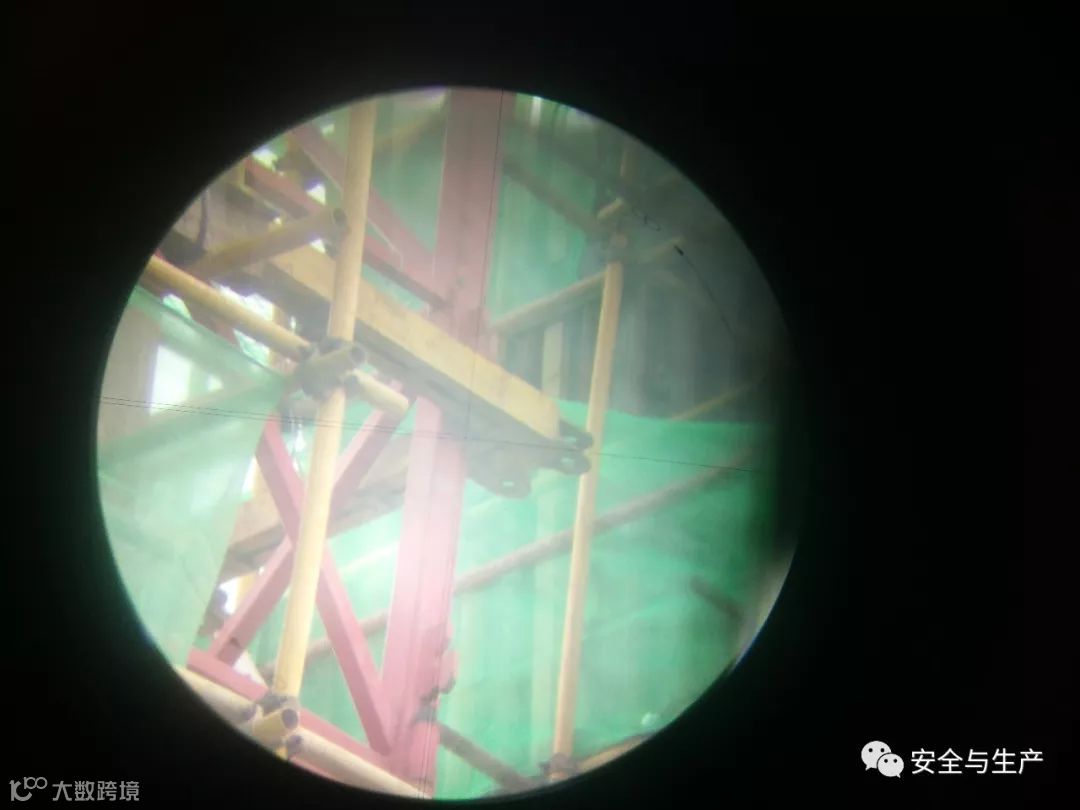

上图：利用手机摄像头对准经纬仪目镜，记录塔吊可见最底部垂直度影像照片

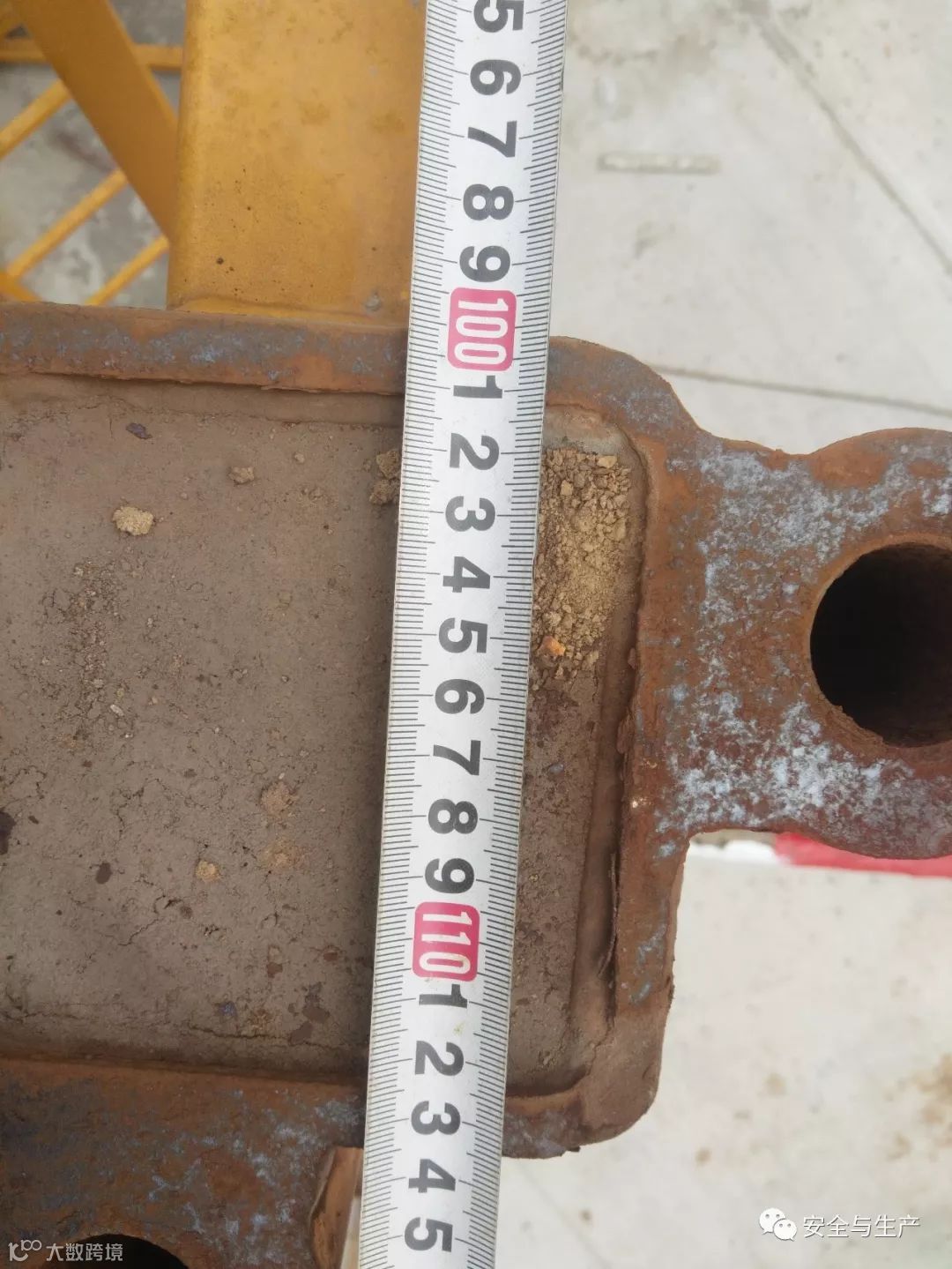

上图：测量塔吊主弦杆的宽度，作为下一步测量偏差的参考依据

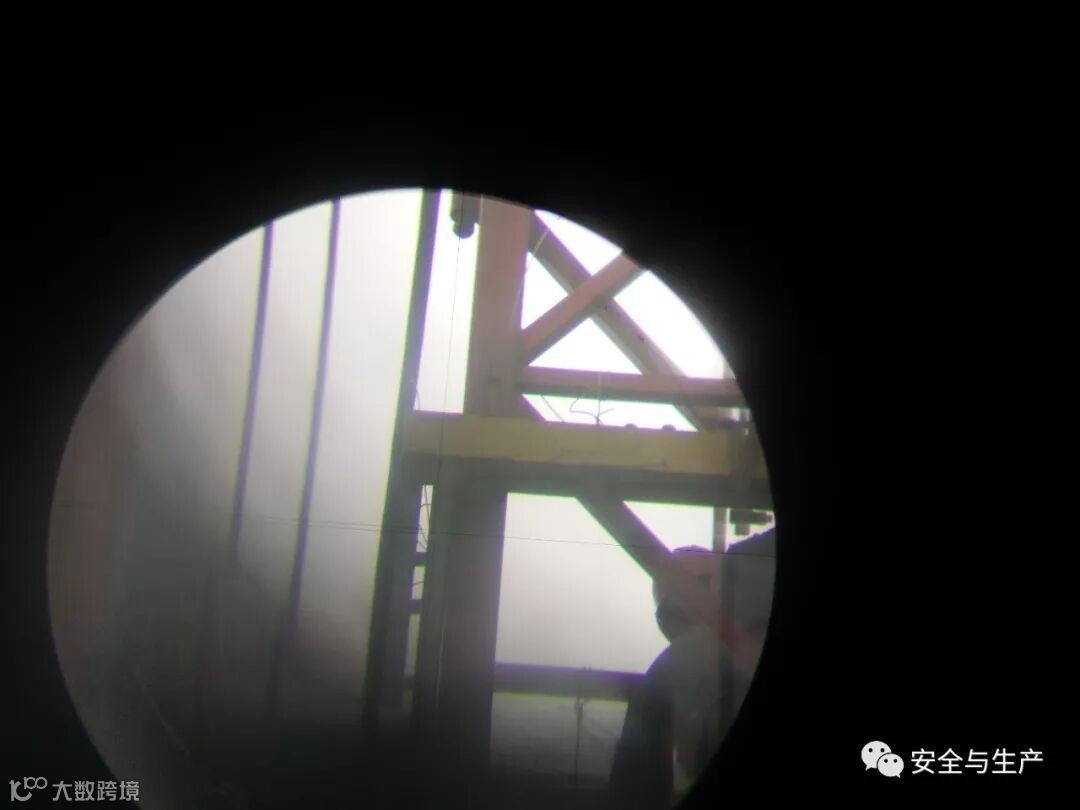

上图：利用手机摄像头对准经纬仪目镜，记录下来塔吊最上部位垂直度照片与上图进行对比便可知塔吊的偏差从而计算出垂直度

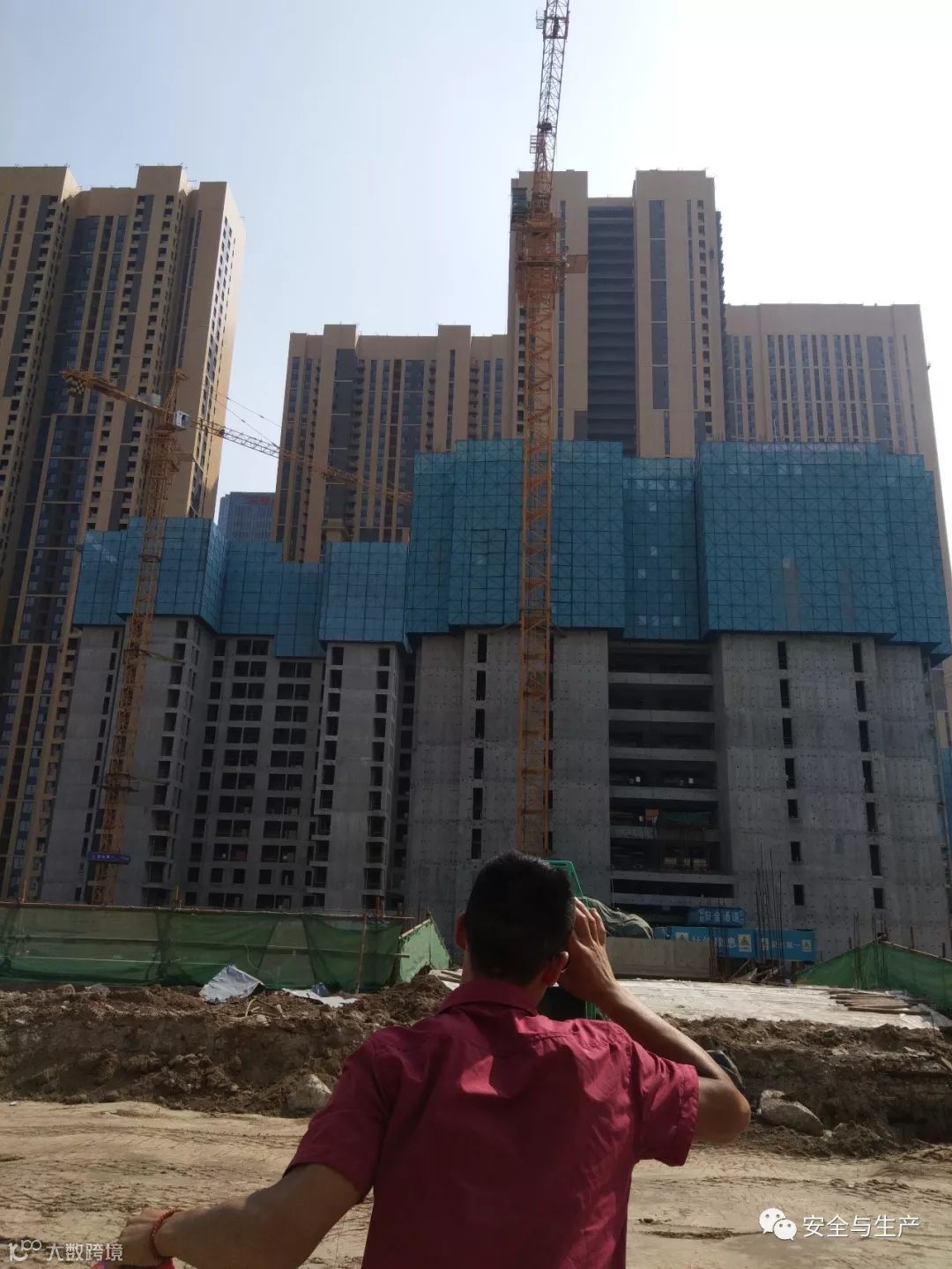

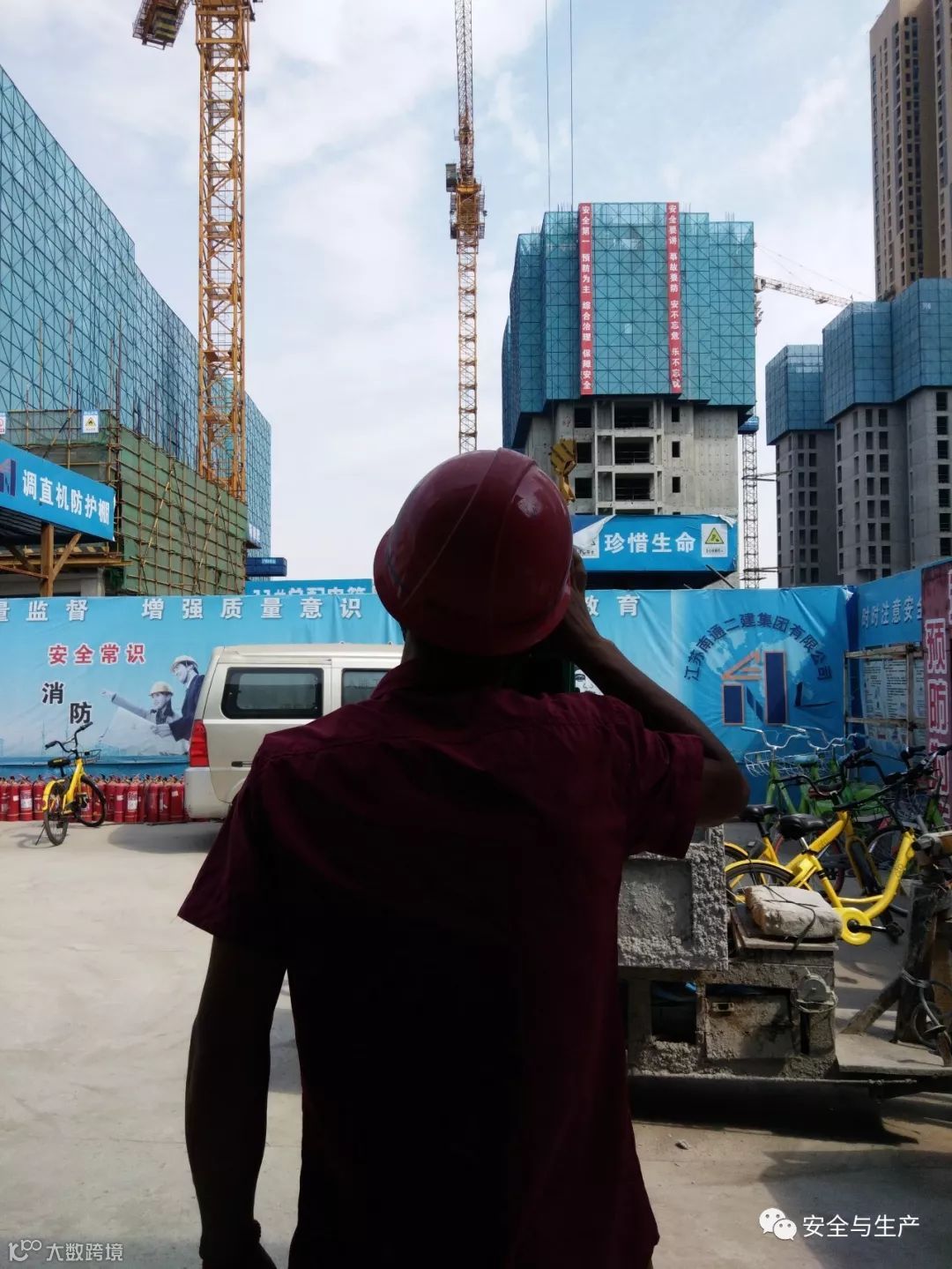

上图：测量塔吊东西方向垂直度

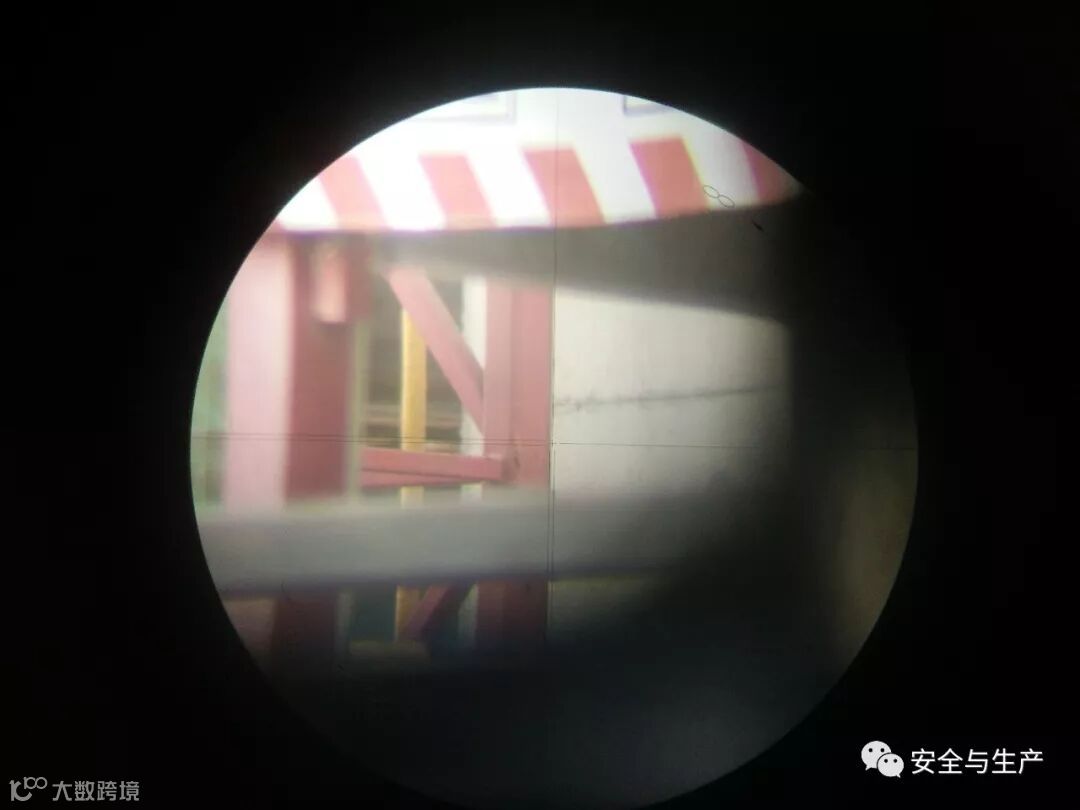

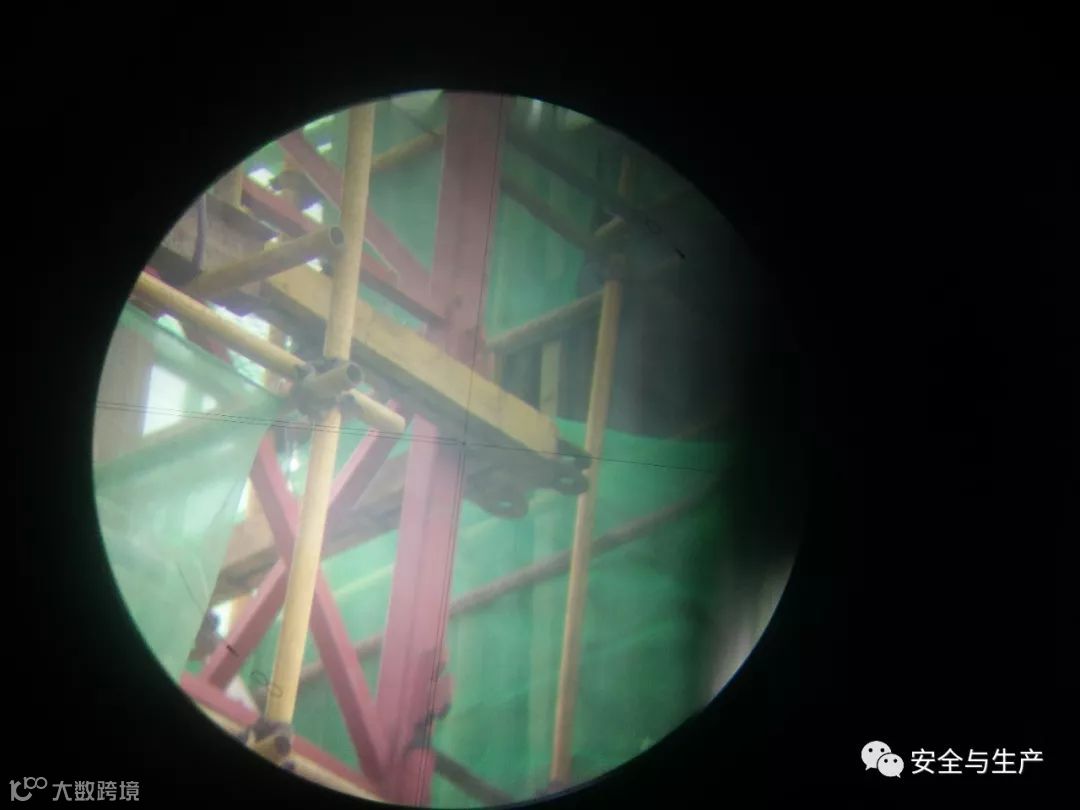

上图：利用手机摄像头对准经纬仪目镜记录塔吊底部垂直度照片

上图：利用手机摄像头对准经纬仪目镜记录下来塔吊最高位置照片与上图形成对比，估算出偏差值，从而计算出，塔吊垂直度

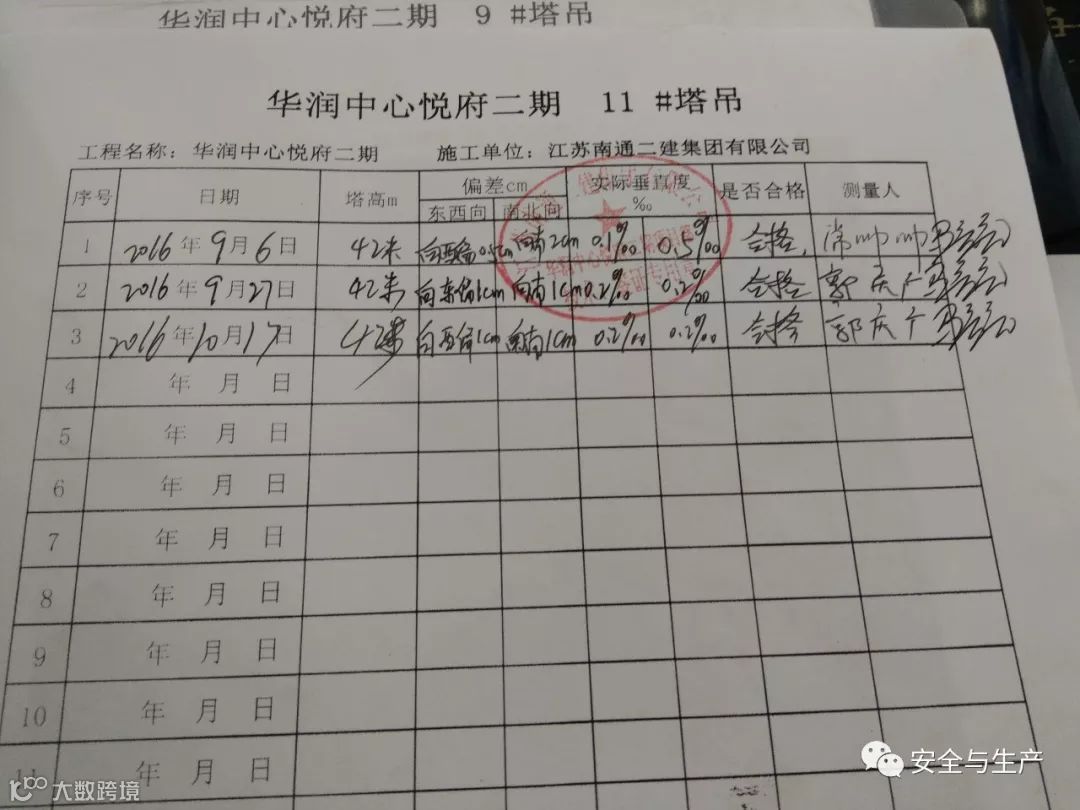

上图：将每月两次的垂直度详细记录，通过每一次的测量进行对比，分析塔吊的稳定性，发现变化及时复查，查明原因，预防事故

在两相互垂直的方向，先在一个方向中离塔吊高度1.5倍远的地方架设经纬仪,瞄准塔吊一边顶部,利用经纬仪投测下来,做一标记,量出其与底部的水平距离,用正倒镜投点法观测两个测回,取平均值即可。在空载，风速不大于3m/s状态下，塔吊大臂与仪器平行时，独立状态（或附着状态下最高附点以上）塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度3/1000 ；附着状态下最高附点以下塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度2/1000

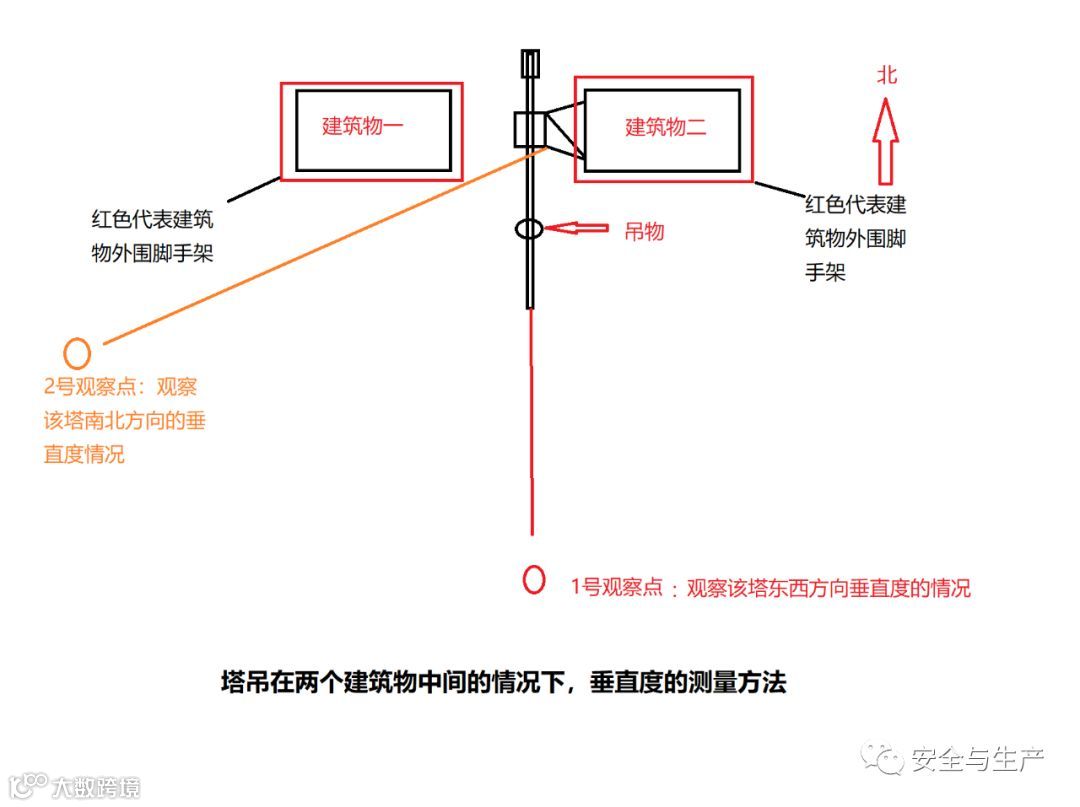

二、塔吊在两个建筑物中间的测量方法

上图：将塔吊至于垂直于附墙方向，然后吊起一捆盘圆

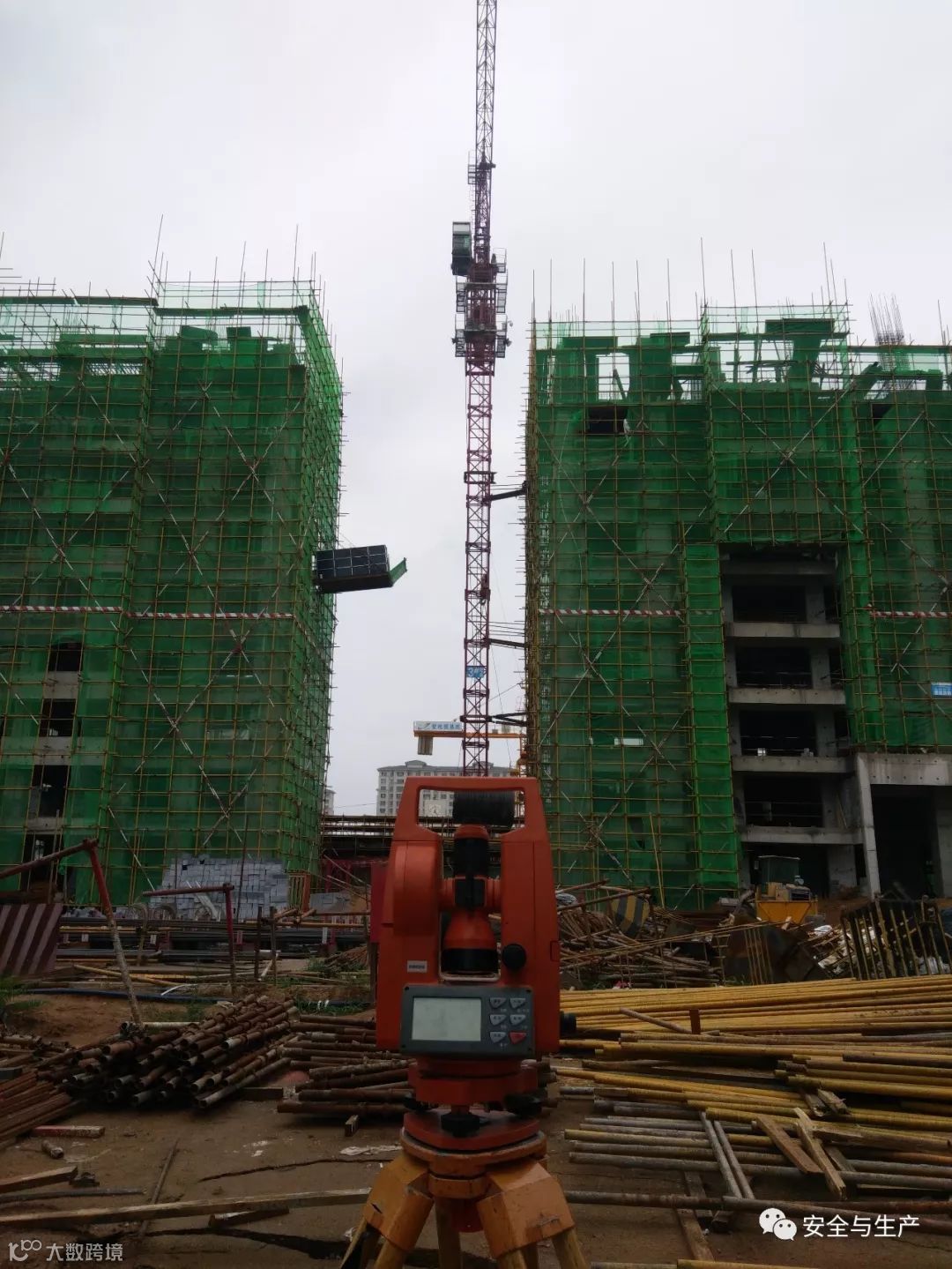

上图：将经纬仪至于塔吊正前方1.5倍的距离位置，观测塔吊东西方向垂直度

上:通过手机摄像头对准经纬仪目镜记录塔吊东西方向垂直度检测视频

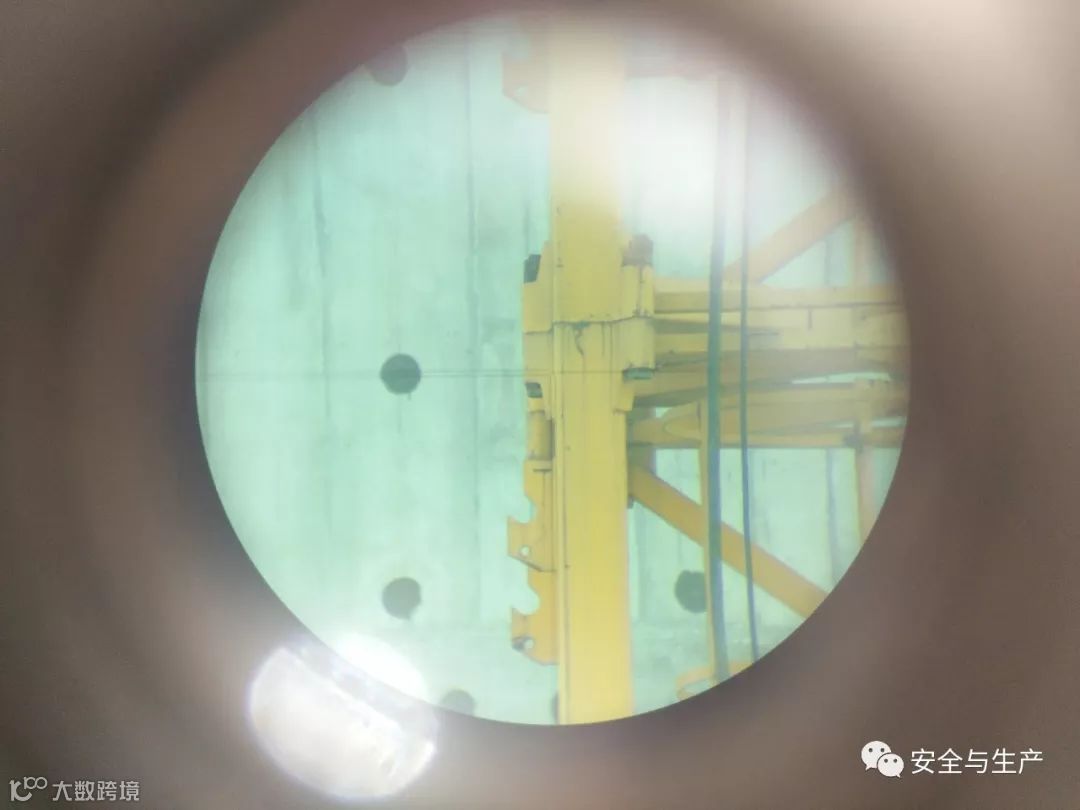

上图：通过手机摄像头记录塔吊垂直度照片

上图：通过手机检测塔吊附墙安装位置垂直度照片，通过与上图对比记录下来上下偏差及方向（像那偏），在安装附墙调整附墙杆长短的时的依据

上图:在监测点2对塔吊进行垂直度检测，前提塔吊起重臂保持与附墙垂直不变

上:通过手机摄像头对准经纬仪目镜记录塔吊东西方向垂直度检测视频

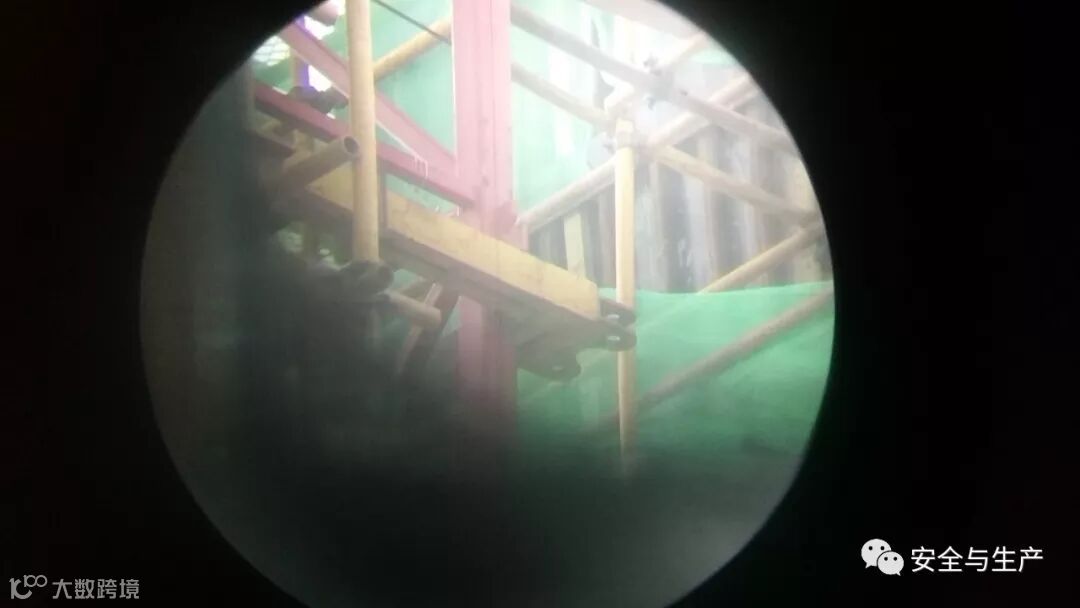

上图：南北方向观测塔吊底部垂直度照片

上图：南北方向观测塔吊附墙安装部位垂直度照片

上图：在保证起重臂垂直于附墙不变的前提下，通过调整吊物的距离，来调整塔吊南北方向的垂直度，直到上下一致为止（通过手机镜头可以看到经纬仪十字标线与塔吊主弦杆边线上下一致）

上图：保持塔吊不动，人工用钢尺测量附墙支座销轴孔与附墙套框上的连接销轴孔的直线距离，再加上刚刚测量的塔吊东西方向的误差（区分正负），因为之前误差距离很小可以直接相加，不考虑勾股定理计算，此操作绝对实用，大家可以用于实践中。

在两相互垂直的方向，先在一个方向中离塔吊高度1.5倍远的地方架设经纬仪,瞄准塔吊一边顶部,利用经纬仪投测下来,做一标记,量出其与底部的水平距离,用正倒镜投点法观测两个测回,取平均值即可。在空载，风速不大于3m/s状态下，塔吊大臂与仪器平行时，独立状态（或附着状态下最高附点以上）塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度3/1000 ；附着状态下最高附点以下塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度2/1000
