【施工技术】何为“结构拉缝”？实例详解！

若将填充墙与结构受力墙柱全部刚性连接时，地震一但发生，由于墙体的约束导致梁、柱的变形不能随地震波一起变形，将导致墙体开裂，情况严重将直接危害建筑物的安全。在上述非承重墙与承重梁、柱及墙之间做出来的缝称为结构拉缝。

基于中天知名地产住宅项目实例

看一下全现浇混凝土外墙结构拉缝的施工

本住宅工程为减少交叉工序，提高施工效率，外墙利用铝模深化设计从结构上“砌改墙”实现全砼外墙，一次现浇成型。考虑到不同地震烈度区对结构的影响，结合本工程设计要求抗震设防烈度的前提下，对外墙设置结构拉缝。

结构拉缝：在构造砼墙体与剪力墙的竖向或横向接缝部位，填充柔性材料将二者间接连接，达到既不影响剪力墙的刚度，又能实现外墙一次浇筑完成的目的。

➤ 外墙深化

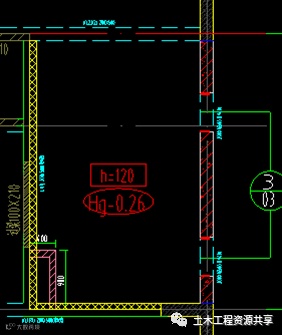

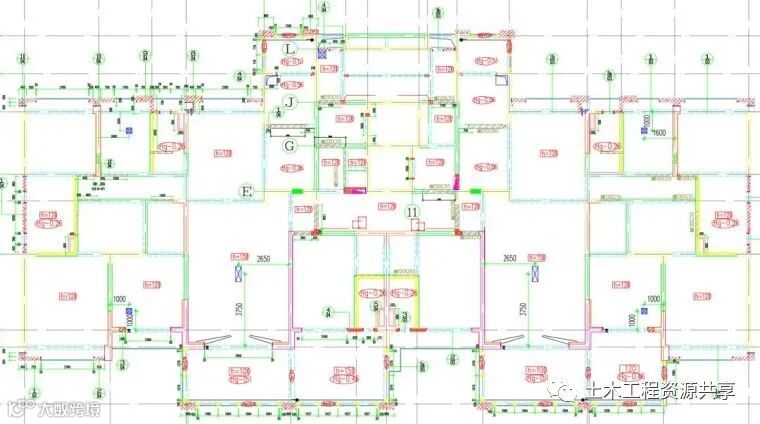

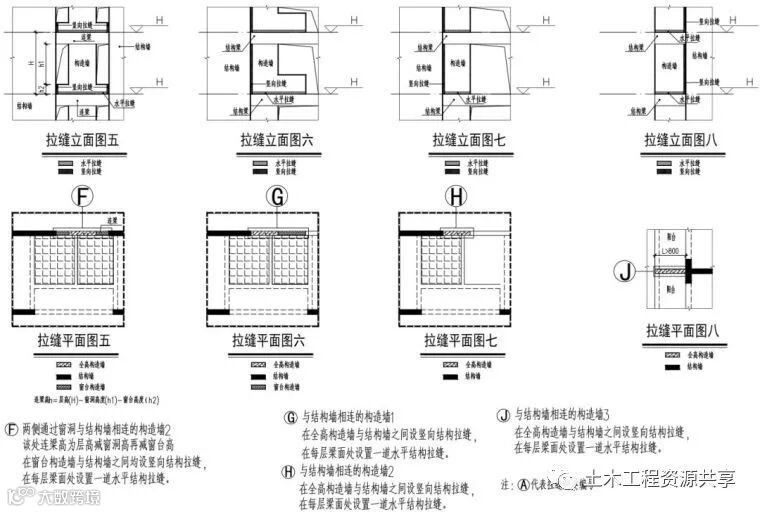

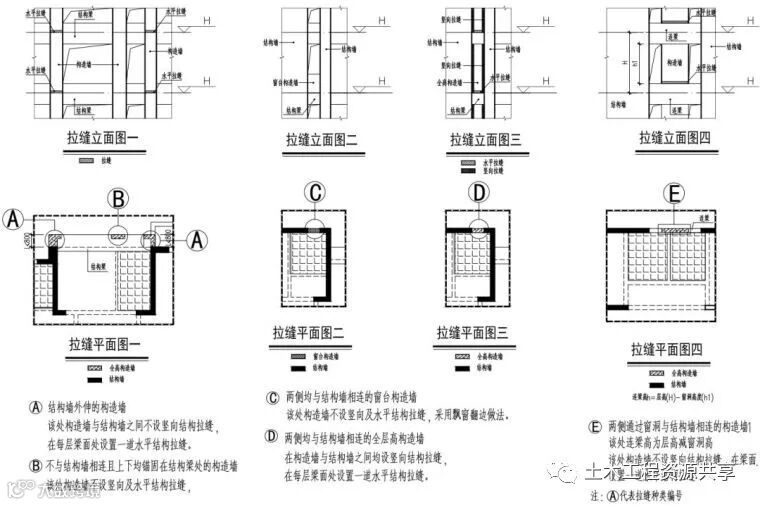

本工程主体采用铝模工艺，原外墙上的阳台隔墙、阳台栏板、窗台墙、外立面竖板、小墙垛等砌体墙改为混凝土浇筑。下图以某楼栋标准层为例，层高为3.15M，墙柱砼等级为C45，梁板等级为C30。砌改墙及结构拉缝参考图例。

➤ 结构拉缝材料选用

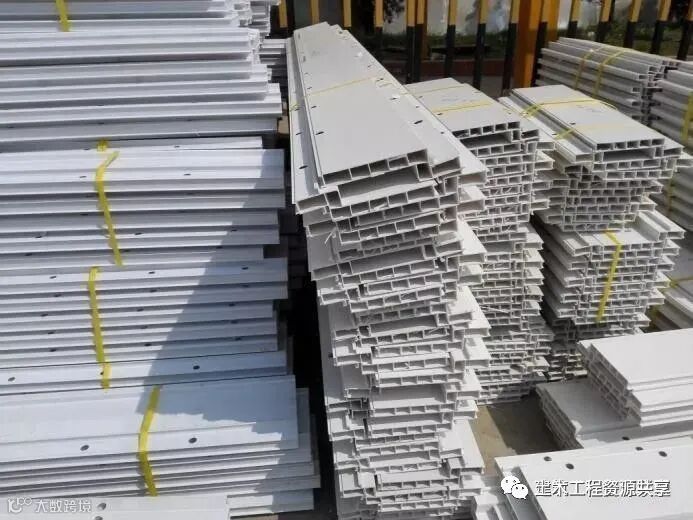

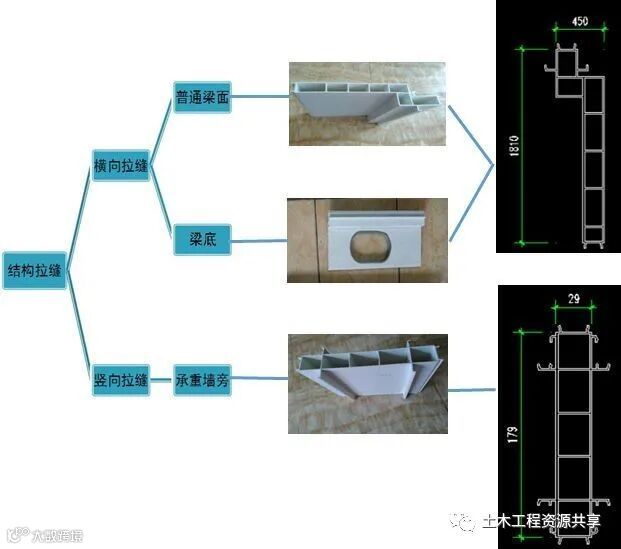

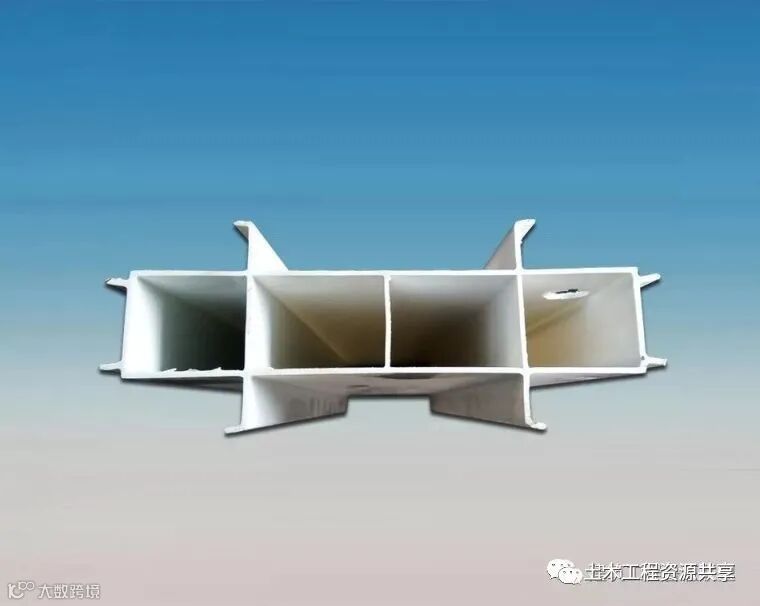

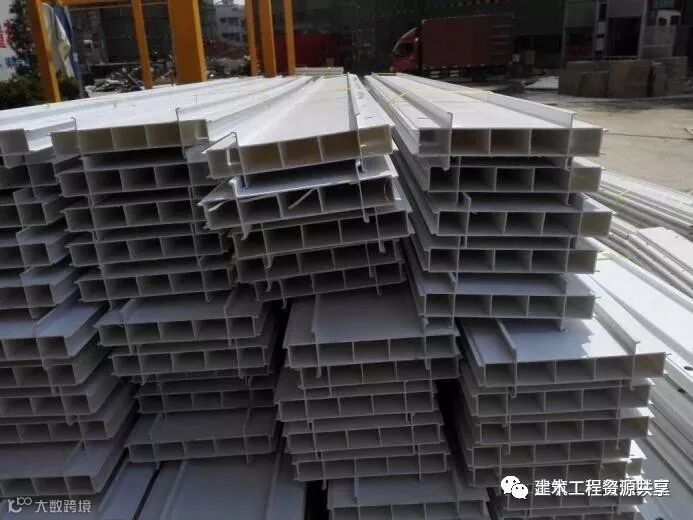

结构拉缝型材采用PVC-U型材。结构拉缝的分类：

竖向拉缝及横向拉缝宽均选用200MM宽，竖向拉缝长度为底板到梁底的高度，横向长度为砌体结构长度。

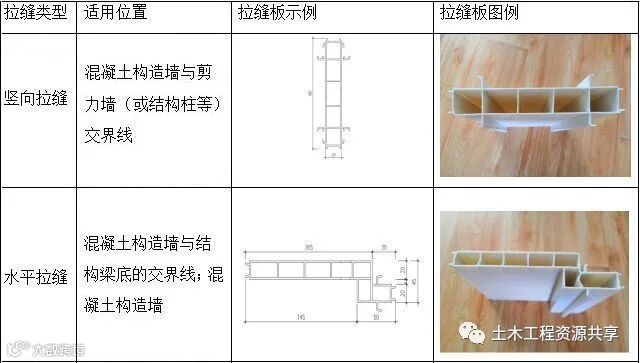

竖向结构拉缝

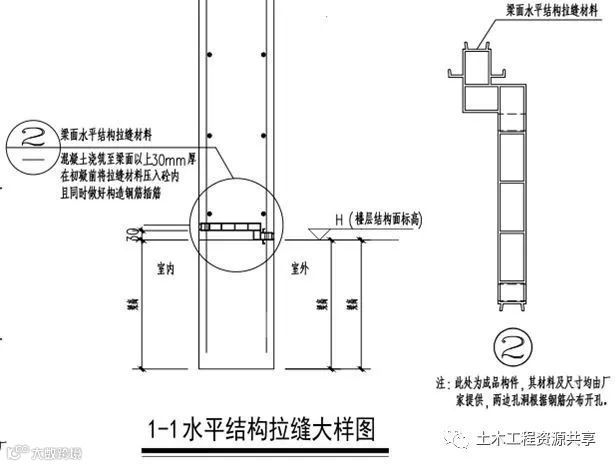

水平结构拉缝

➤ 施工工艺

工艺流程：

主体结构安装→构造墙柱钢筋安装→拉缝材料固定安装→模板安装→砼浇筑

结构拉缝安装前要仔细核对施工图，不能漏放，且水平拉缝方向不能放反，且一定要在合模前对结构拉缝材料安装质量进行验收。

拉缝材料固定安装示意：

A1：按照图纸标示的位置、尺寸确定安装的位置及规格

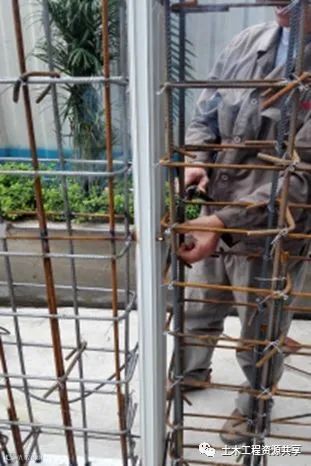

A2：竖向拉缝板固定安装

A3：横向结构拉缝安装;在混凝土初凝前安装横向拉缝板，使拉缝板与混凝土粘接密实，未密实区域使用抹平工具推送混凝土填充实；禁止横向拉缝板在混凝土凝固后安装

结构拉缝的安装标准：

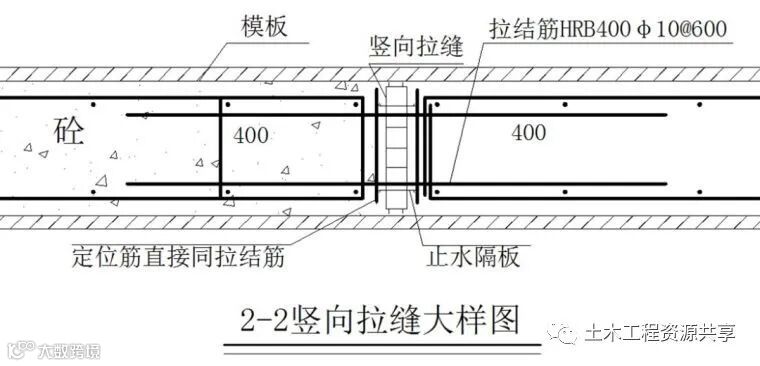

结构拉缝的安装节点图：

➤ 质量控制

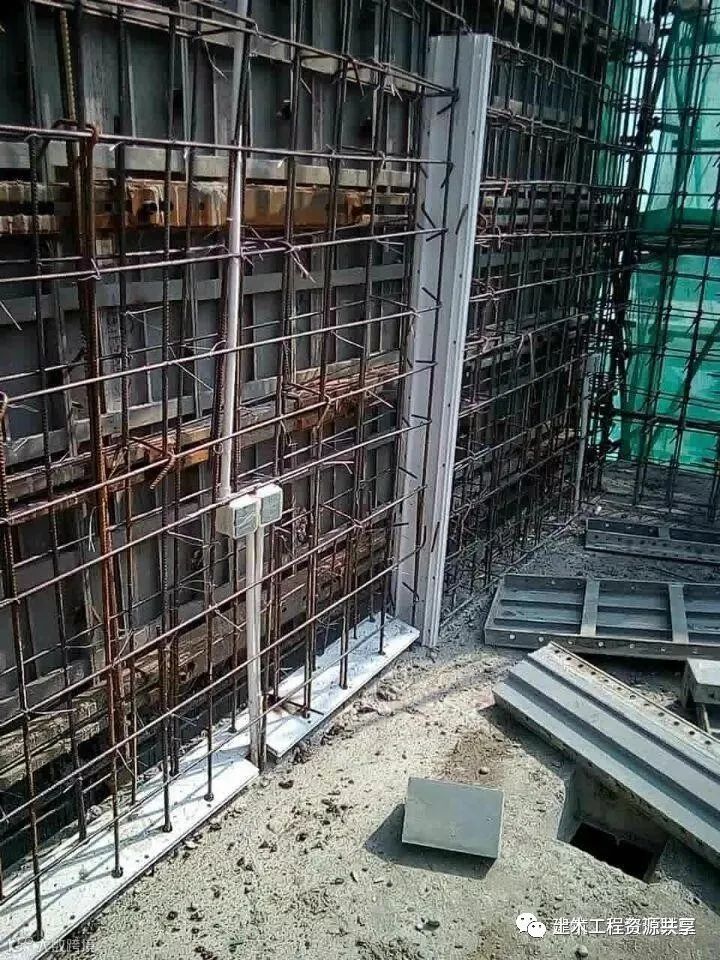

在安装竖向结构拉缝时，注意定位筋的长度不要超过墙体钢筋厚度，两端满足保护层厚度。

部分结构拉缝截面400MM的部位，用两块宽200MM的拉缝板并排放好，并焊接定位筋。定位筋直径同拉结筋。

在安装横向结构拉缝时，应在混凝土初凝时安装，禁止混凝土终凝后安装。

在安装竖向结构拉缝时，拉缝板上口用胶带封口防止混凝土进入板内。
