【施工技术】围观“精益建造”工地，值得学习！

【施工技术】围观“精益建造”工地，值得学习！ AI土木通
2021-12-22
2
导读：专注为工程人共享建筑业精品资料 欢迎关注下载更多资源工作技能提升I软件及使用教程I注册类考试课件I图集规范下载资料有任何疑问，欢迎添加小tomu微信号：TomuArc咨询交流。

提示点击↑上方"土木工程资源共享"关注加入

点我资料免费下【重磅福利】

建设质量强国

决胜全面小康

9月18日

由中国金茂上海区域和

中建三局一公司华东公司联合举办的

金茂战略合作伙伴上海区域精益建造观摩会

在温州鹿城金茂府项目举行

项目在现场设置了HSE管理标准化、

质量实体样板等展区

集中展示了工程的

精益建造、绿色施工等亮点

是不是在为没去到现场观摩感到遗憾？别着急，一起来看看线上展示！


项目概况

温州鹿城金茂府项目位于温州市鹿城区，总建筑面积约17万平方米，是集绿色、科技为一体的高端住宅项目。项目在温州市率先使用花篮式悬挑架，减少外立面质量风险，方便提前穿插施工；采用铝模+PC施工工艺，减少二次结构施工，实现一次成型；应用新风、地热、毛细等12大科技系统，全方位提升社区健康保障能力。

精益建造


多图融合一体化施工

项目通过深化设计对工程结构、建筑、安装等专业施工工艺进行设计优化，增加一次结构施工量，减少多余工序与资源浪费，提高施工效率与成型质量。

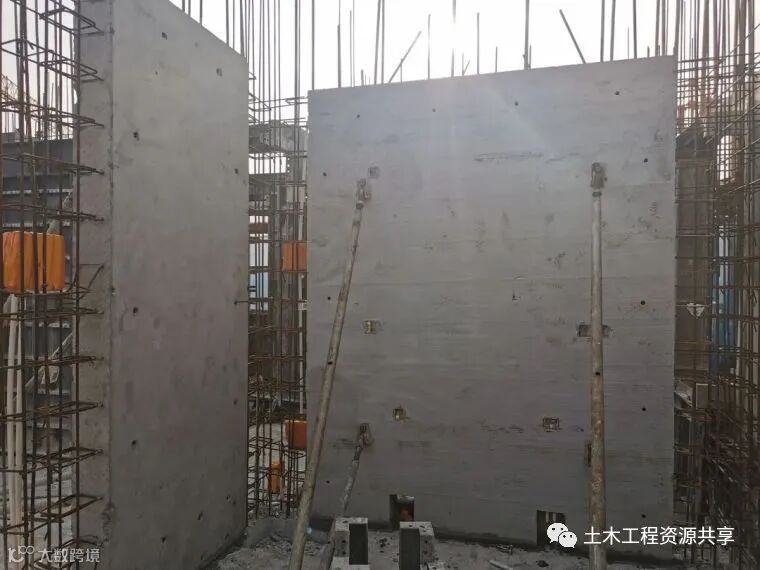

铝膜深化实施

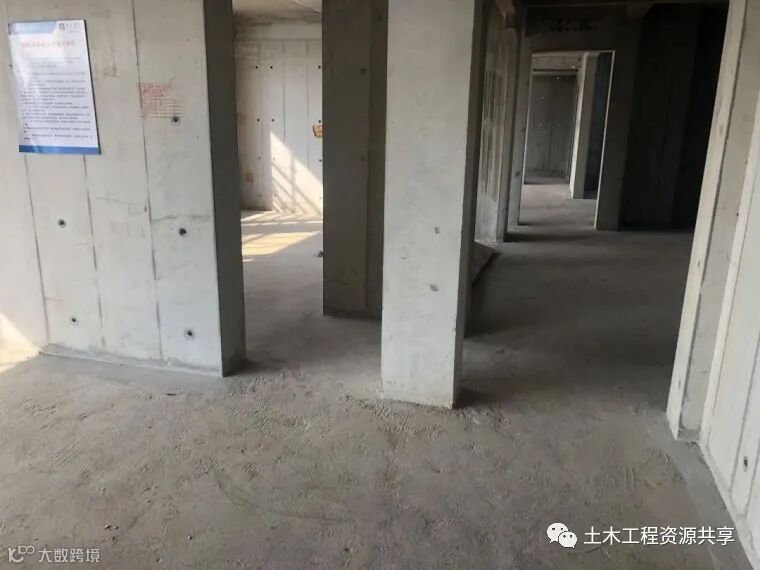

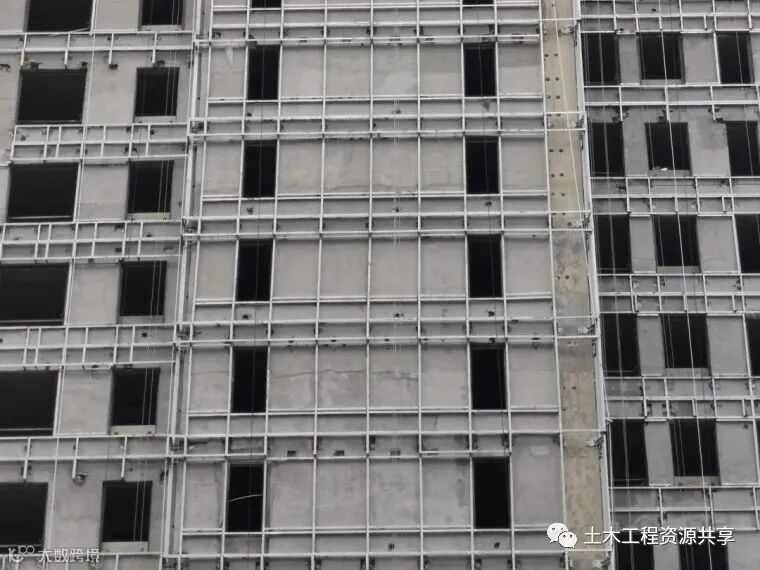

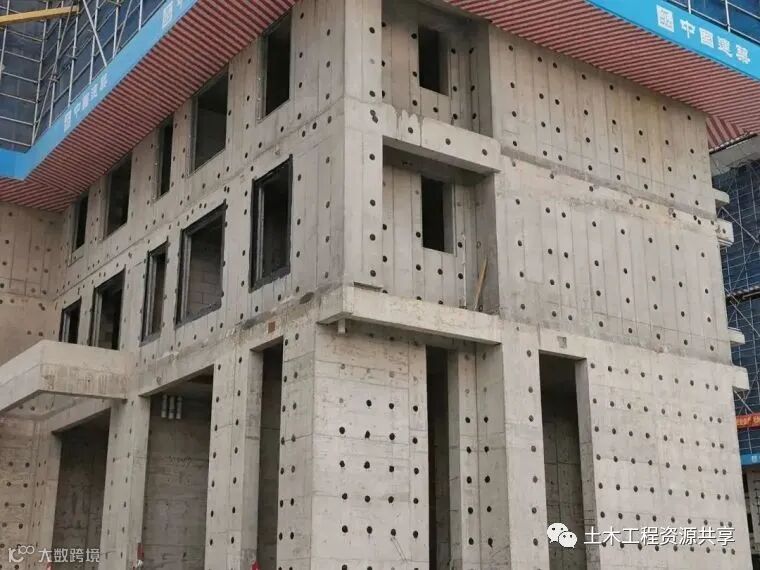

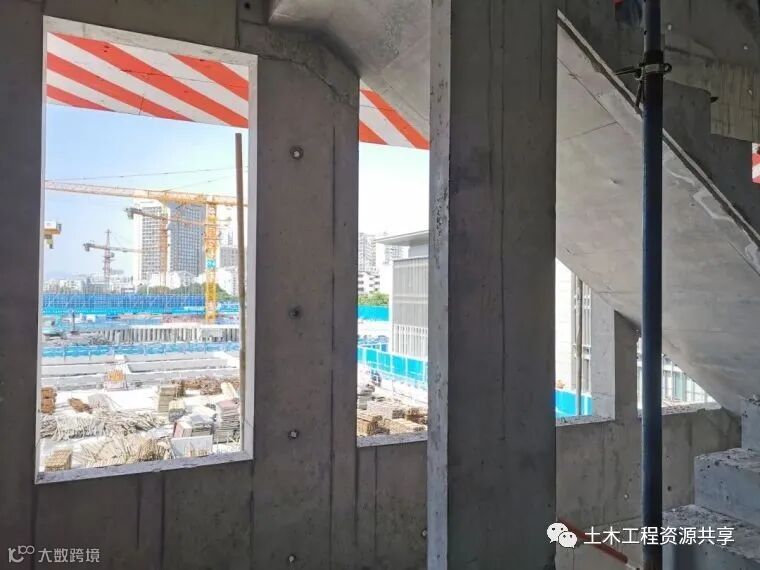

全砼外墙

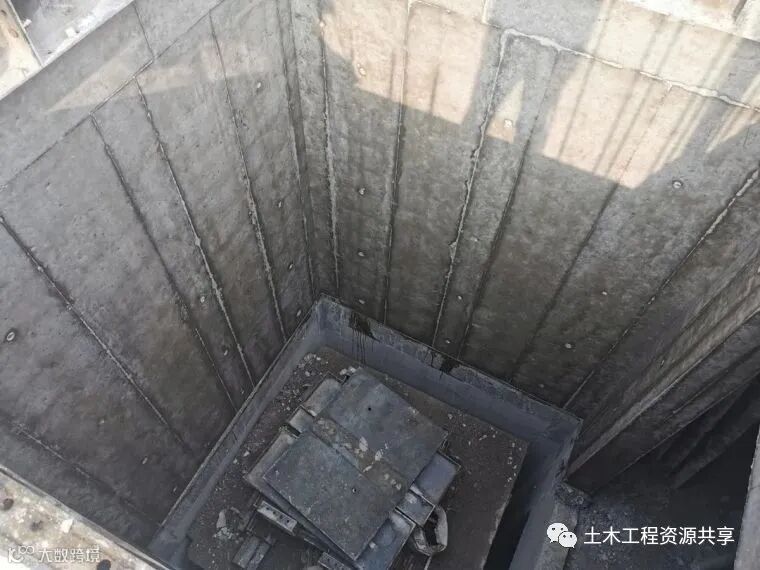

电梯井轨道梁优化

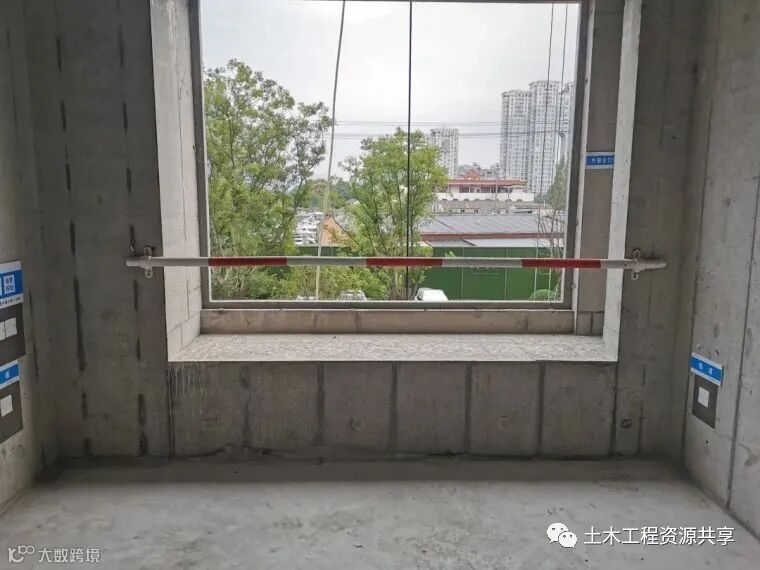

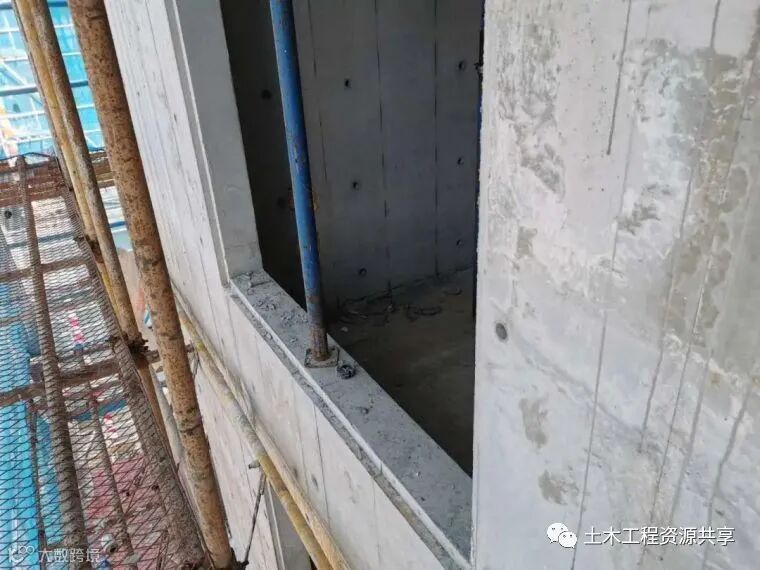

飘窗台一次成型

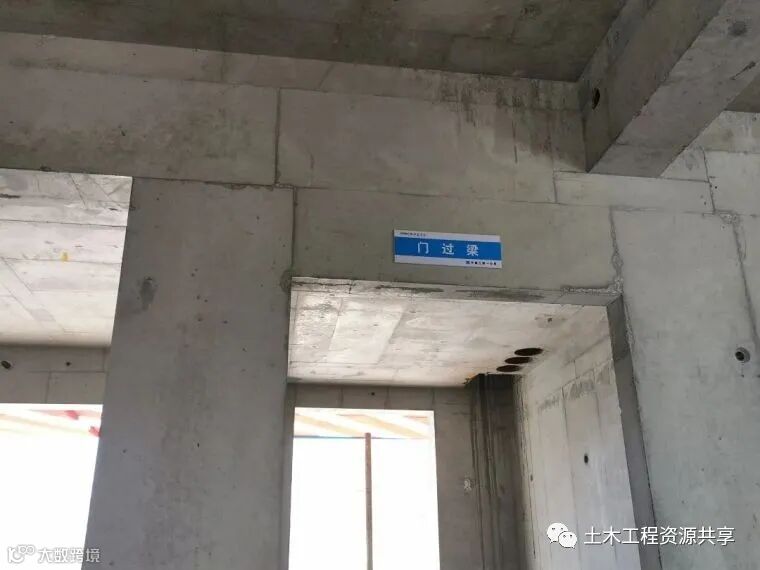

下挂梁一次成型

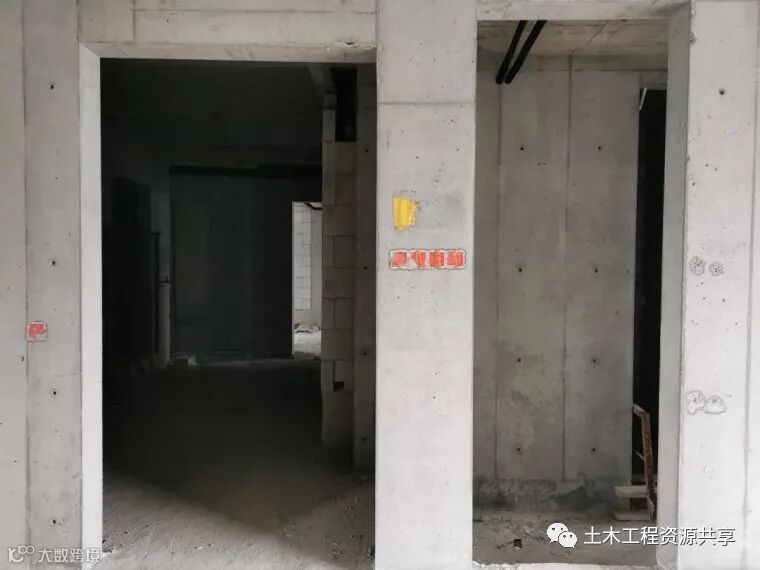

门垛一次成型

构造柱一次成型



外窗企口优化

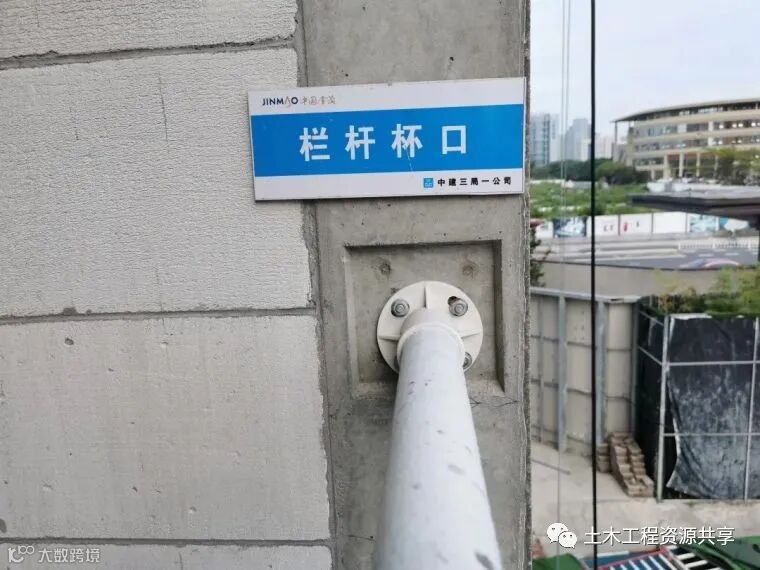

栏杆杯口优化

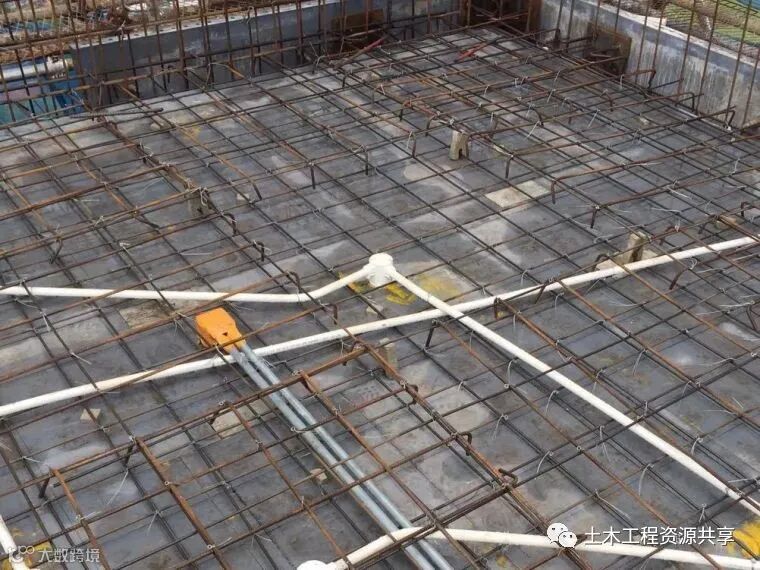

机电一体化施工

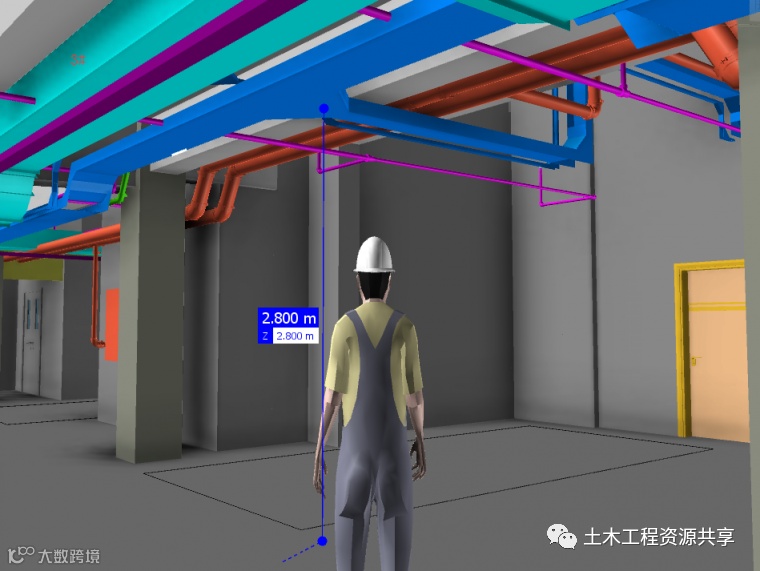

BIM深化

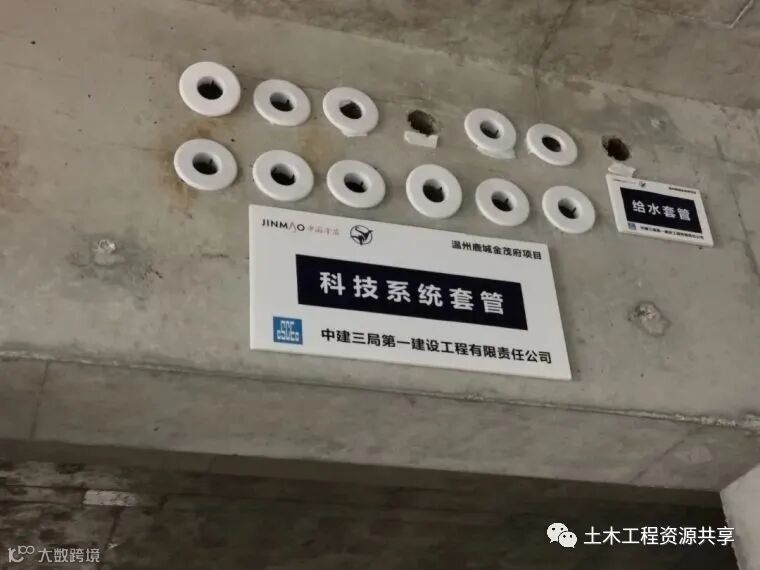

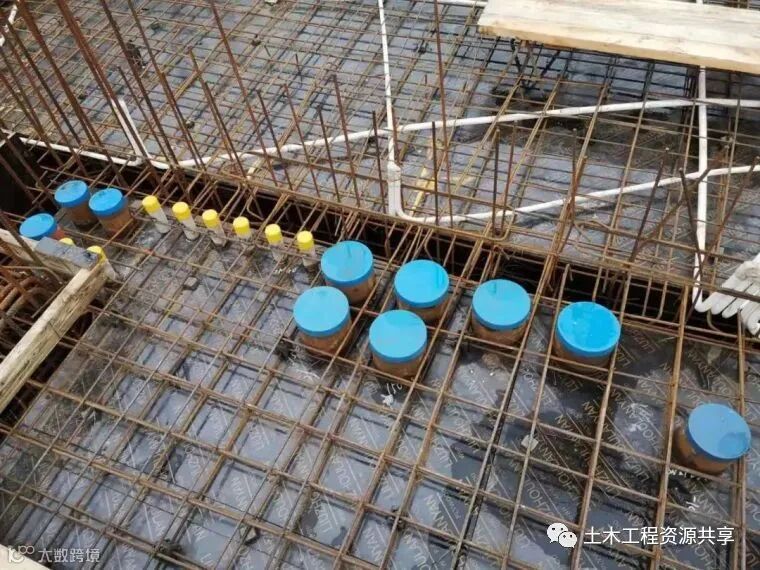

组合式套管预埋



现浇机电洞口预留

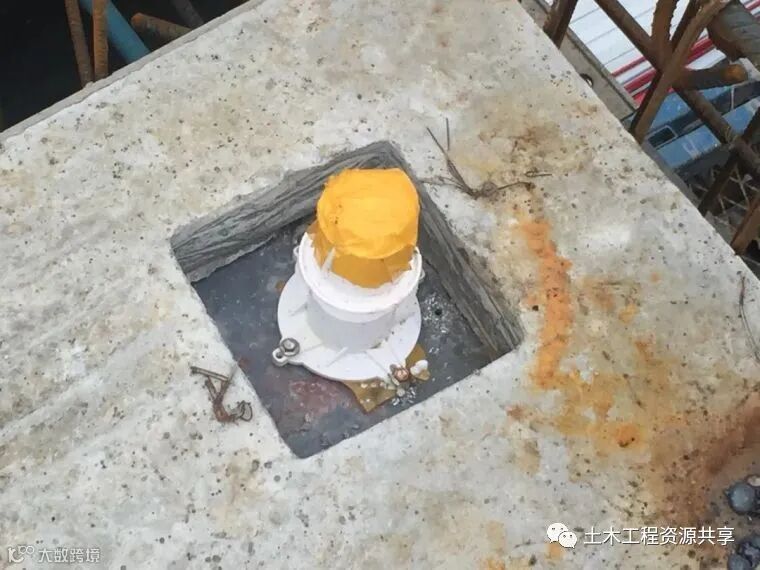

现浇止水节预埋



工艺优化

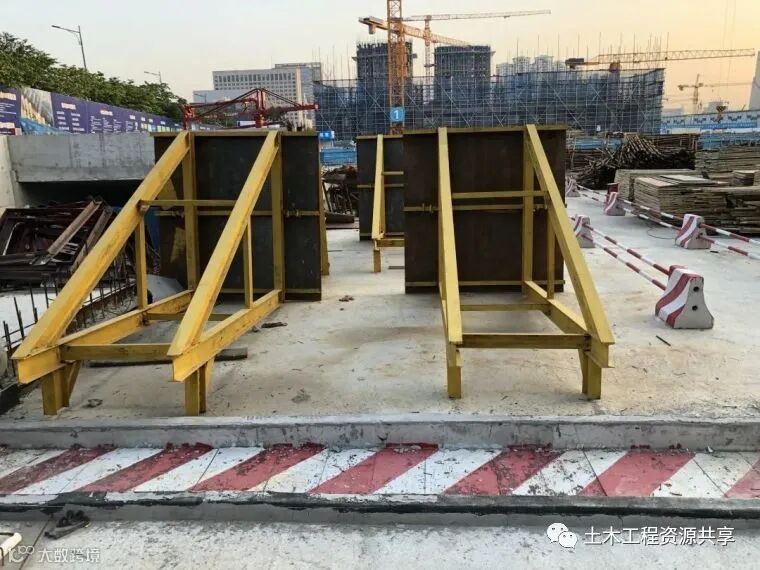

零星模板支设技术

预制叠合板



预制剪力墙

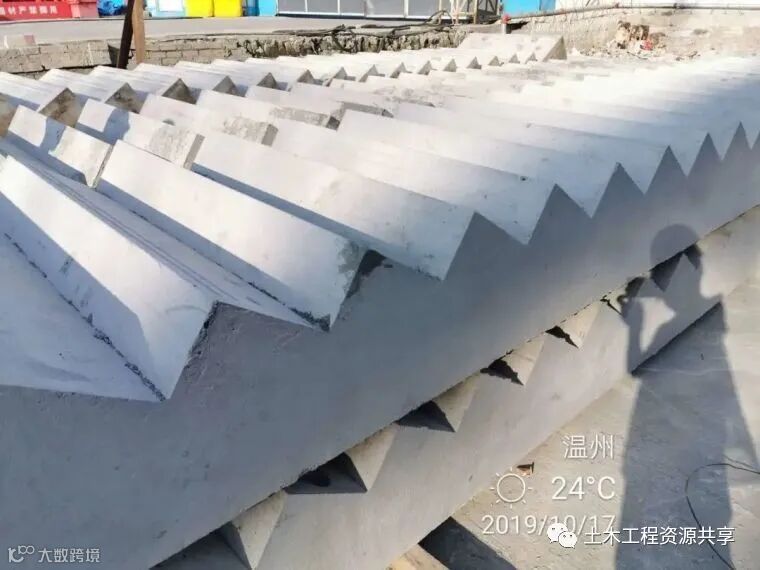

预制楼梯



措施优化

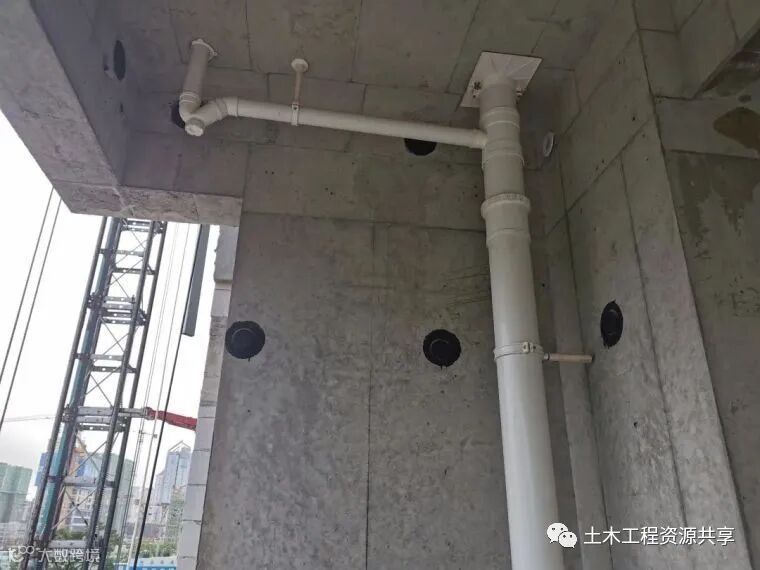

排水立管永临结合

电梯井操作平台

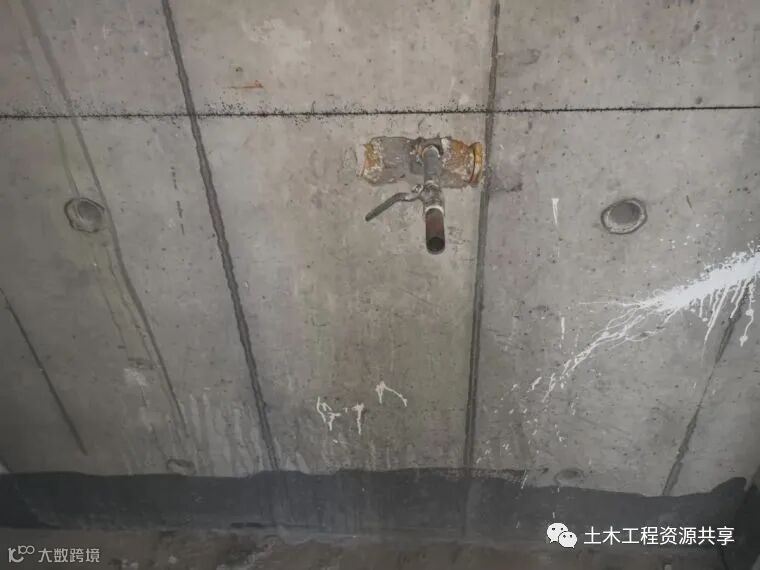

施工用水管预埋

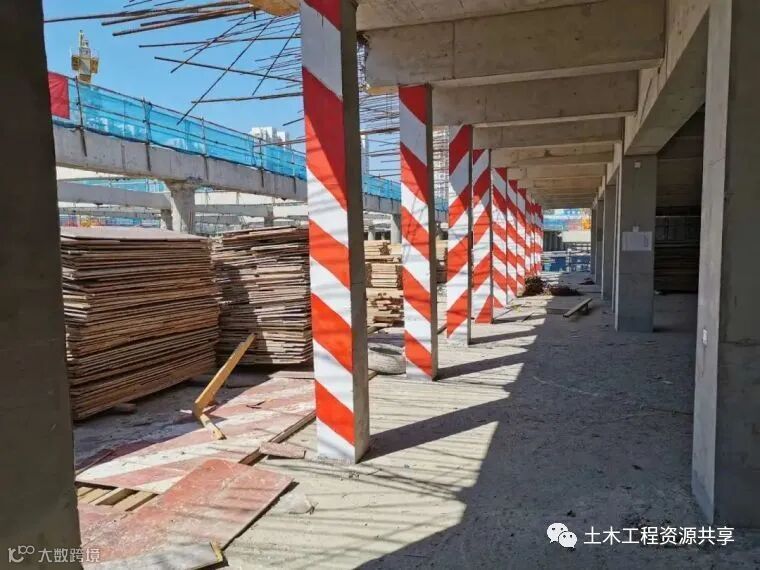

后浇带独立支撑



工序穿插

制定出本项目室内N-19、室外N-11的穿插模型。主体结构采用铝模+悬挑架体系，施工5天一层，结构和装修各工序有序穿插同步施工，提高工效，缩短工期。

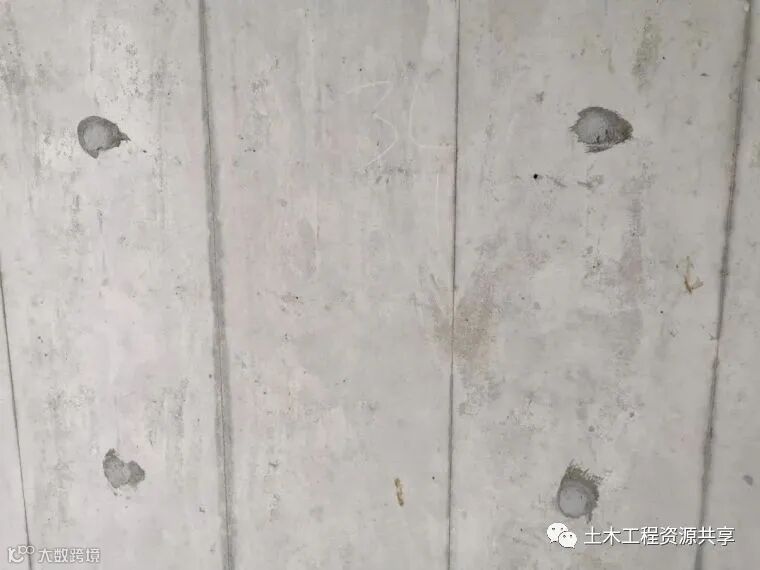

螺杆洞封堵

立杆拆除

幕墙主、次龙骨施工

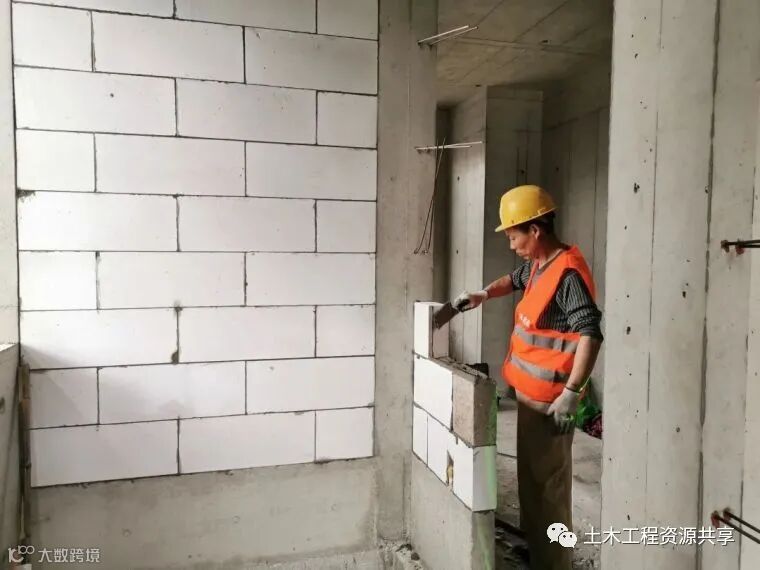

砌体施工


样板引路

在1号楼2层设置实体样板，实施实体样板点评，通过对实体样板本身以及实体与样板之间的差异进行点评和优化，以指导现场施工。

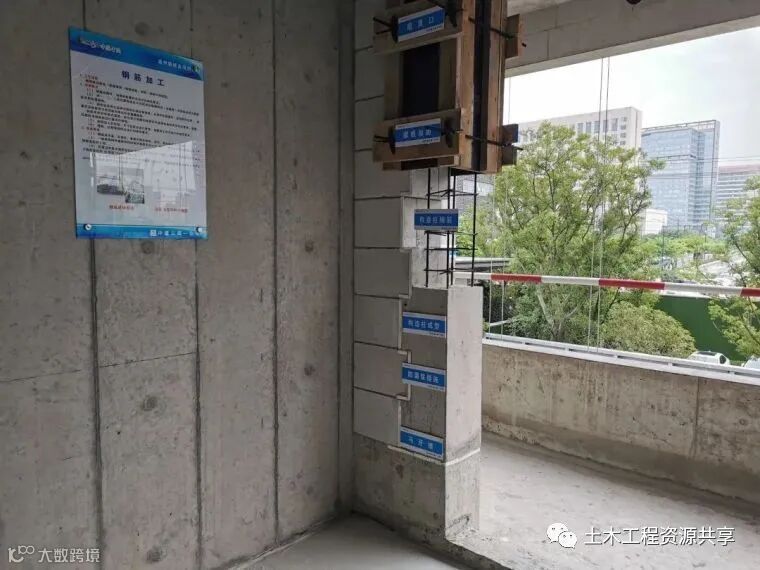

构造柱样板

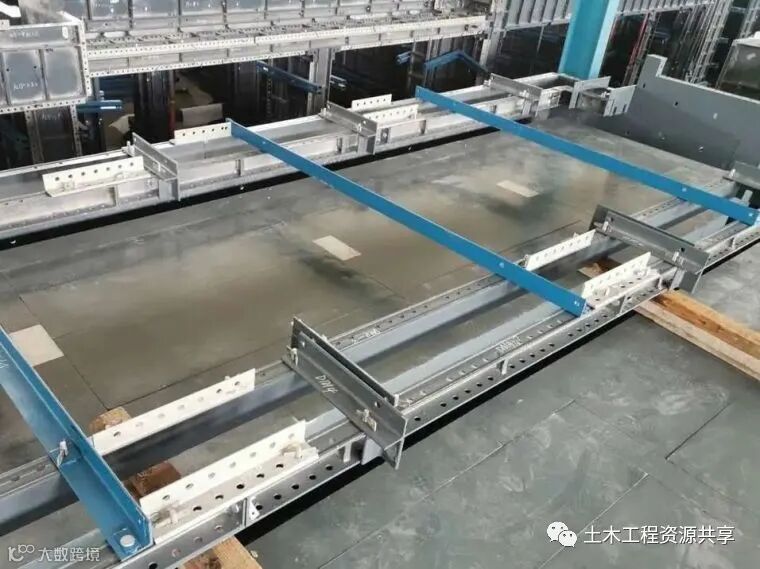

铝模支设样板

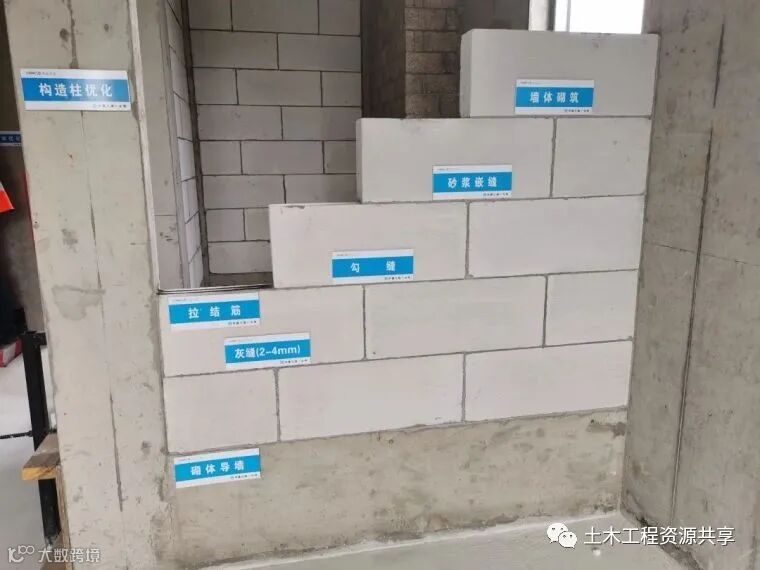

砌体施工样板

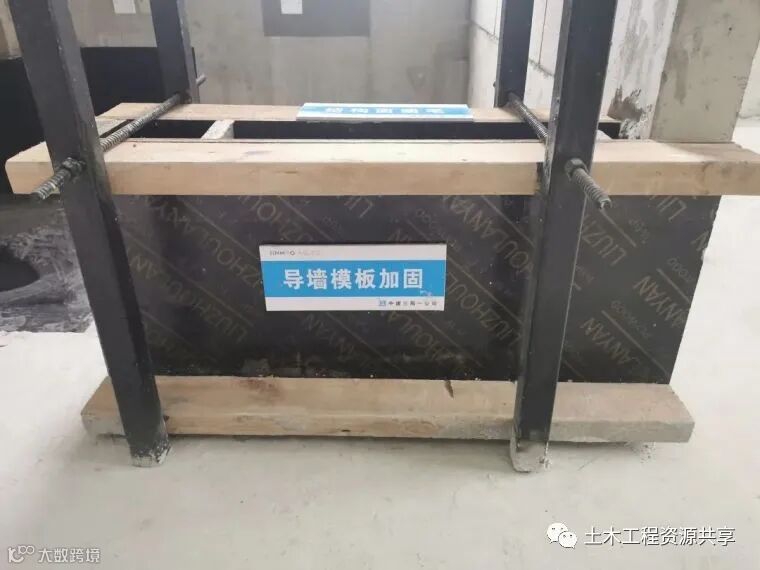

砌体导墙样板


质量控制


过程管理标准化

项目贯彻执行质量管理“5+4+1”原则。即50%前期控制、40%过程管控、10%后期纠偏。施工前对施工班组进行详细的质量交底，过程中严格按照规范及图纸要求验收，施工完成后进行总结、归纳，持续优化。

质量检查布置会

实测实量专题会


实测实量

项目主体结构实测实量重点从截面尺寸、平整度、垂直度、顶板水平度、楼板厚度等方面全面把控，实行实测实量数据上墙制度，并利用PDCA原理进行浇筑的全过程质量管理。

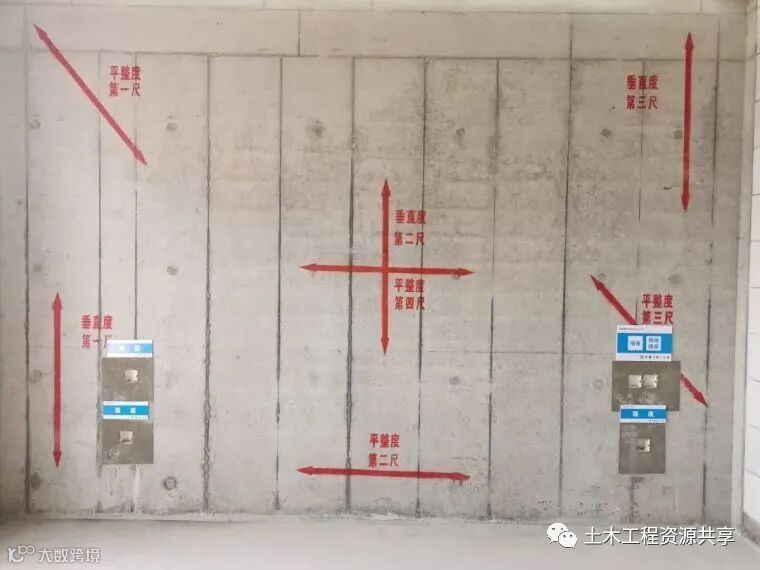

实测实量标准化

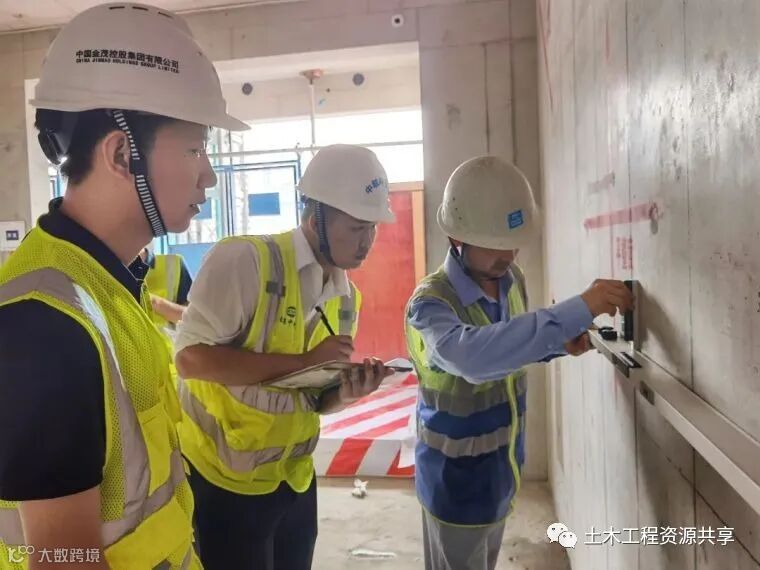

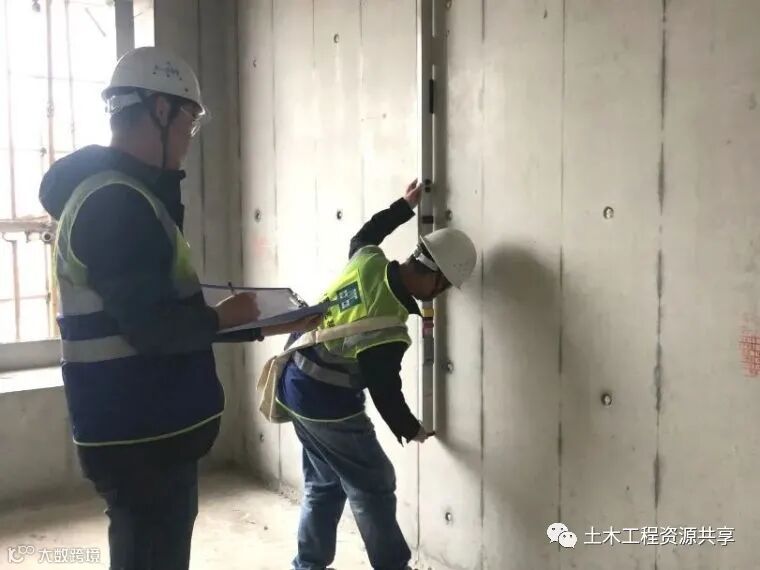

垂直度实测

平整度实测

顶板水平度测量


精细化管理

项目原材料经三方验收合格后方可进场，现场取样送检合格后方可使用。施工过程中严格执行质量“四检”制度，确保每道工序符合要求。每道工序完成后必须进行挂牌验收，并形成影像资料上传到项目工作群公示。

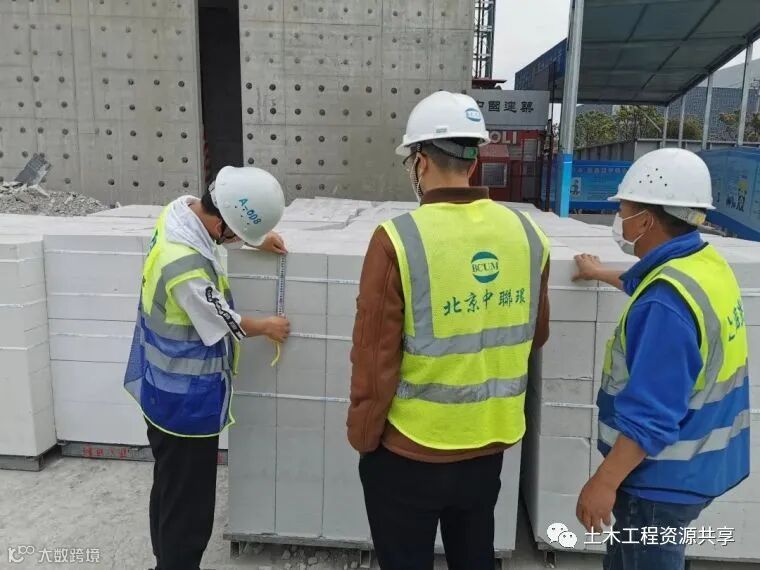

原材料进场验收

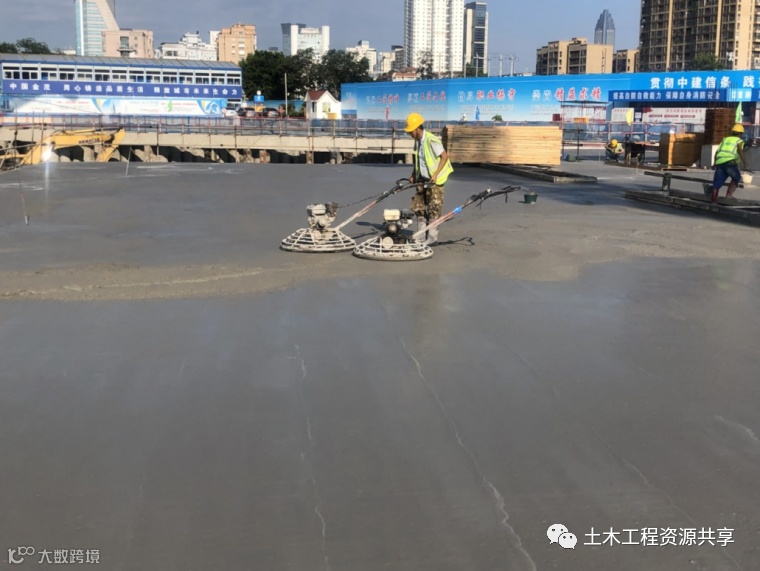

混凝土楼面收面

隐蔽工程验收

钢筋规范验收
