【施工技术】附着式升降脚手架标准化管理及常见问题，也该学一下了！

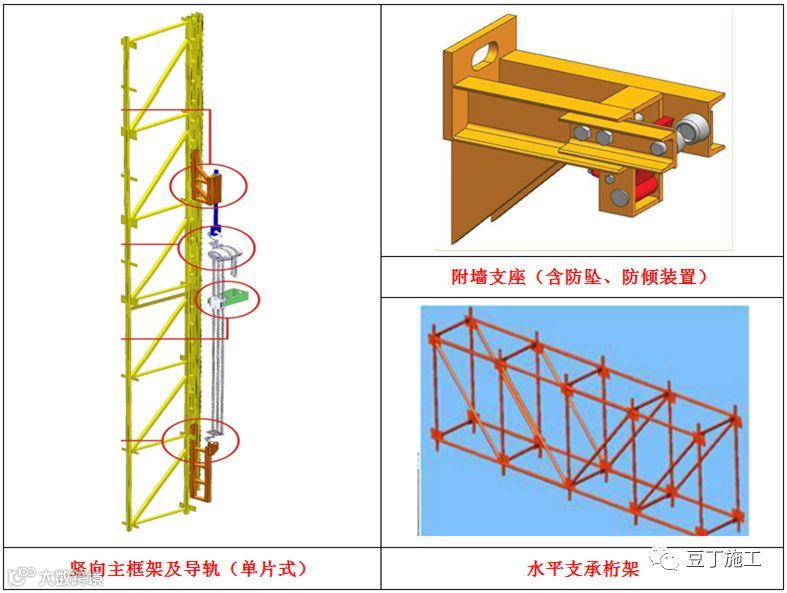

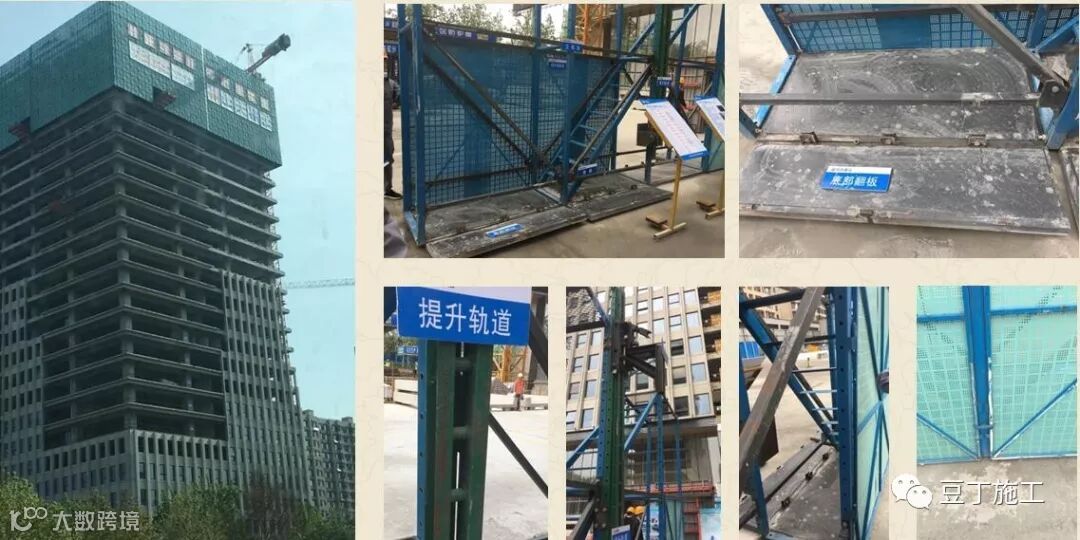

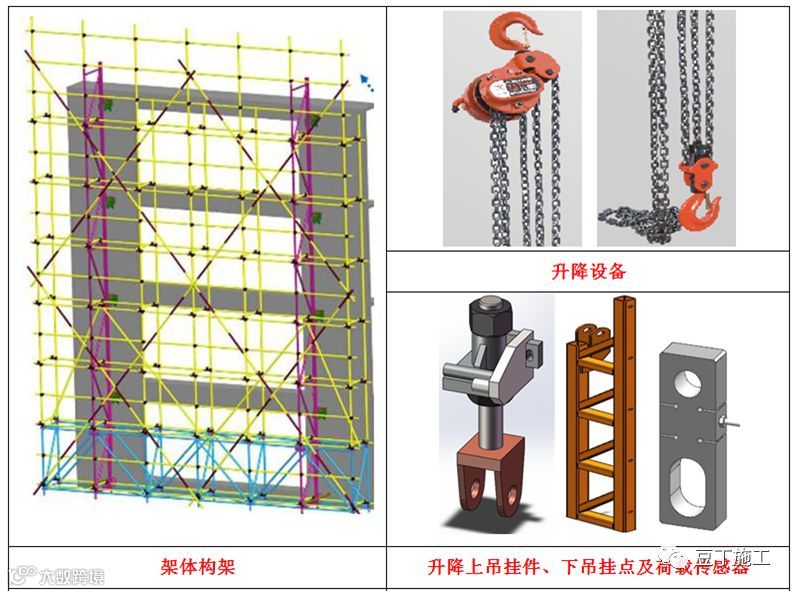

使用材料

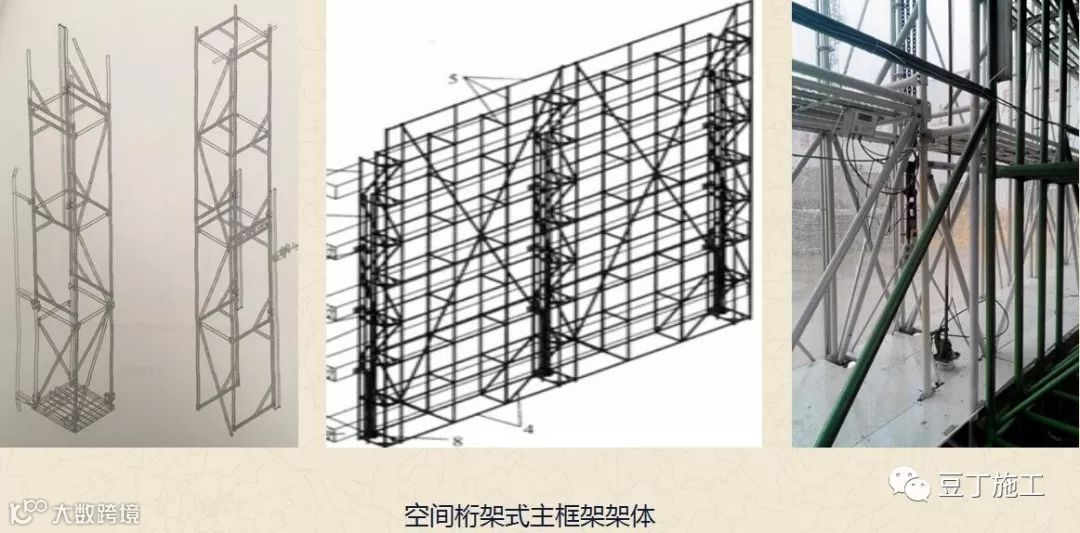

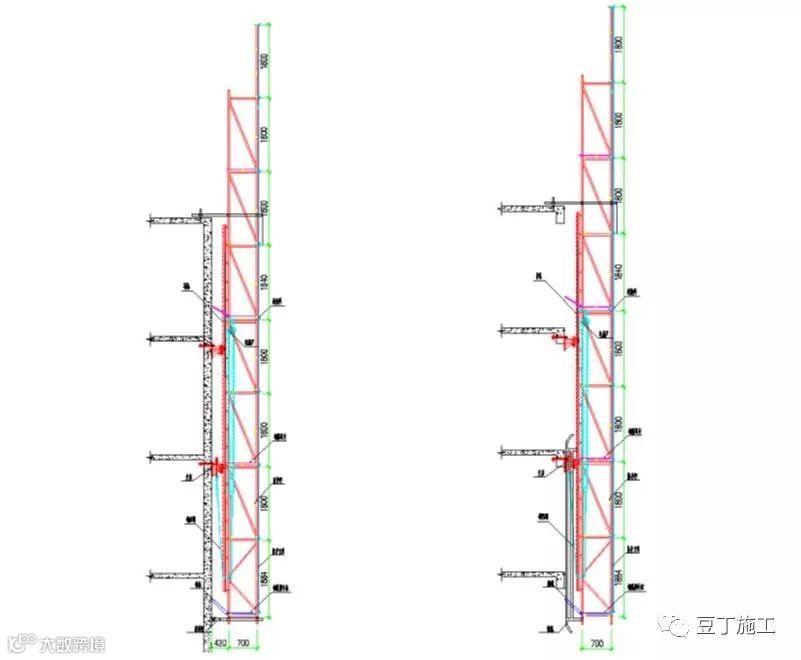

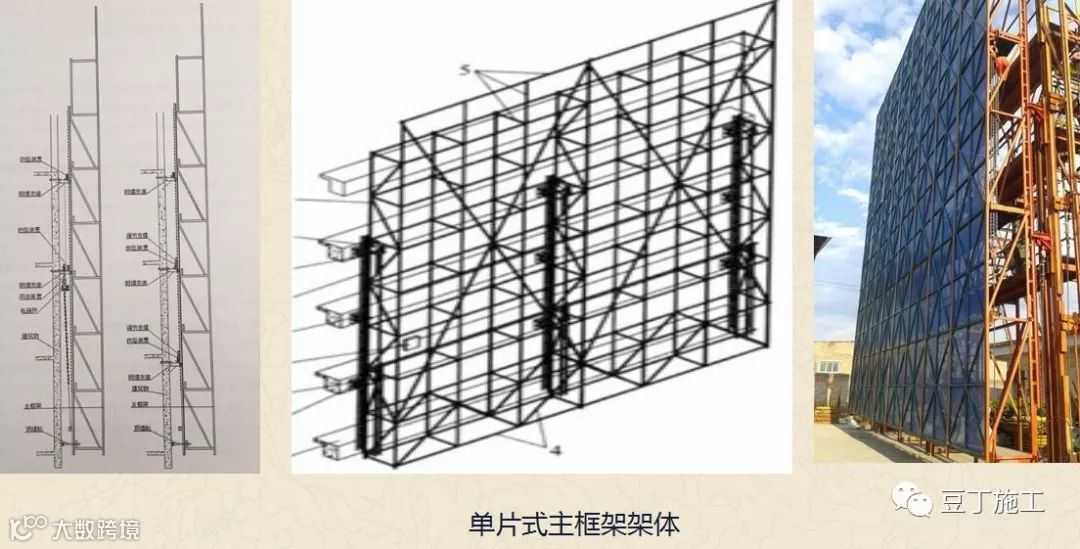

竖向主框架形式

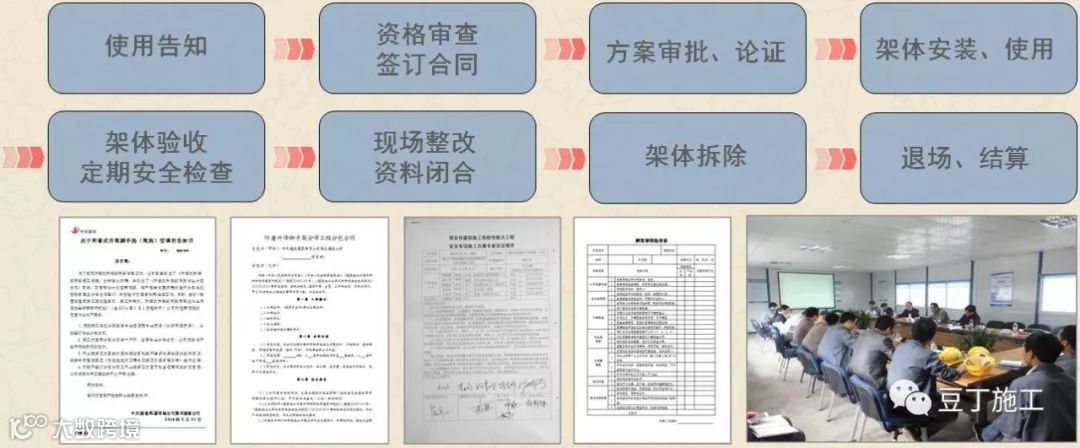

附着式升降脚手架标准化管理流程

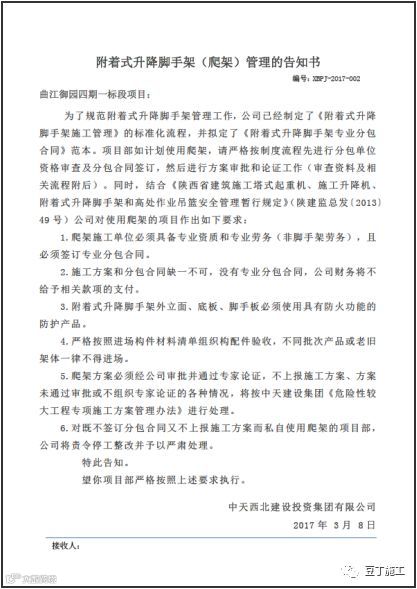

对涉及专业分包单位的危险性较大分部分项工程实行技术、生产、工程、财务四部门联动管理，从爬架使用告知、资质审查、合同签订、交底验收、退场结算等各环节进行把控，确保爬架施工安全。

附着式升降脚手架管理

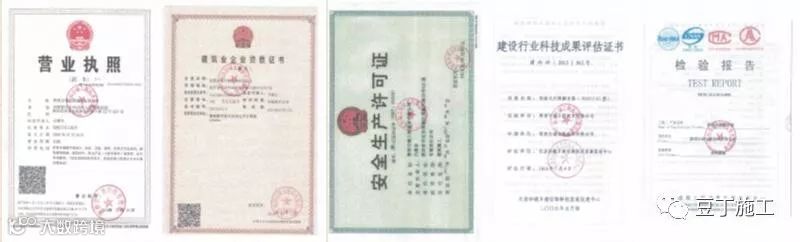

① 爬架分包单位营业执照

②附着式升降脚手架专业承包资质证书

③ 分包单位安全生产许可证

④附着式升降脚手架检验报告

⑤ 建设行业科技成果评估证书

附着式升降脚手架专项施工方案应包括但不局限于以下内容：

① 工程概况

② 编制依据

③ 管理机构与组织

④ 施工计划

⑤ 附着式升降脚手架的架体构造

⑥施工工艺技术

⑦ 施工安全保证措施

⑧ 计算书

⑨ 相关图纸

①《建筑施工工具式脚手架安全技术规范》（JGJ202-2010）中强制性条文；

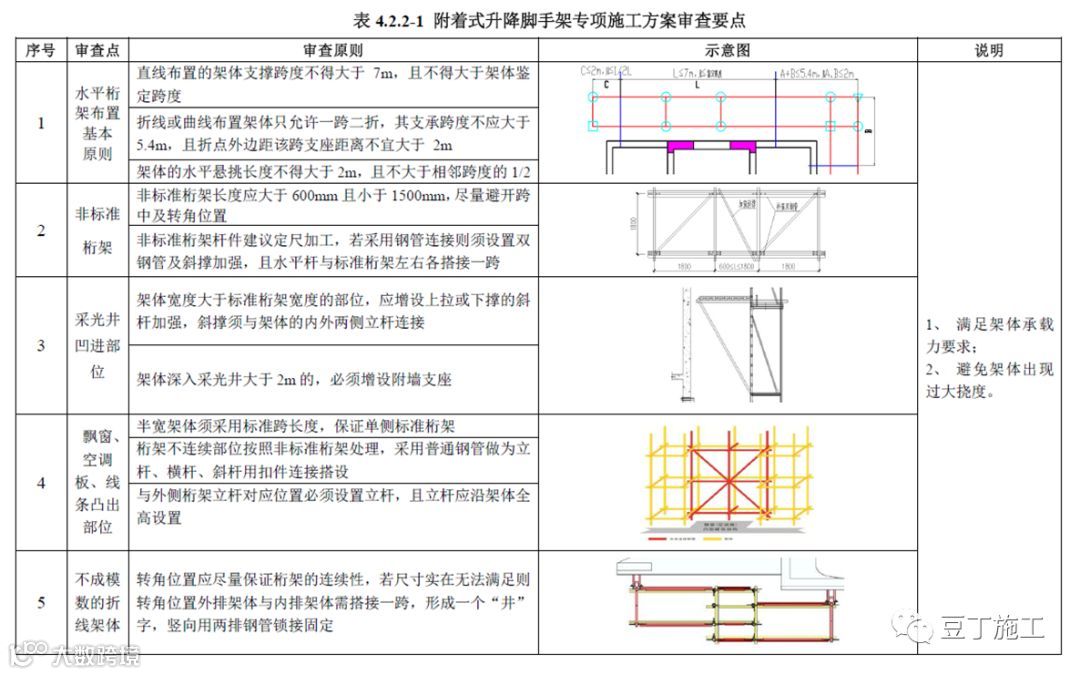

②  附表《附着式升降脚手架专项施工方案审查要点》

规范强制性条文：

1.架体高度不得大于5倍楼层高；

2.架体宽度不得大于1.2m；

3.直线布置的架体支撑跨度不得大于7m，折线或曲线布置架体，相邻主框架支撑点处的架体外侧距离不得大于5.4m；

4.架体的水平悬挑长度不得大于2m，且不大于跨度的1/2；

5.架体全高与支撑跨度的乘积不得大于110㎡。

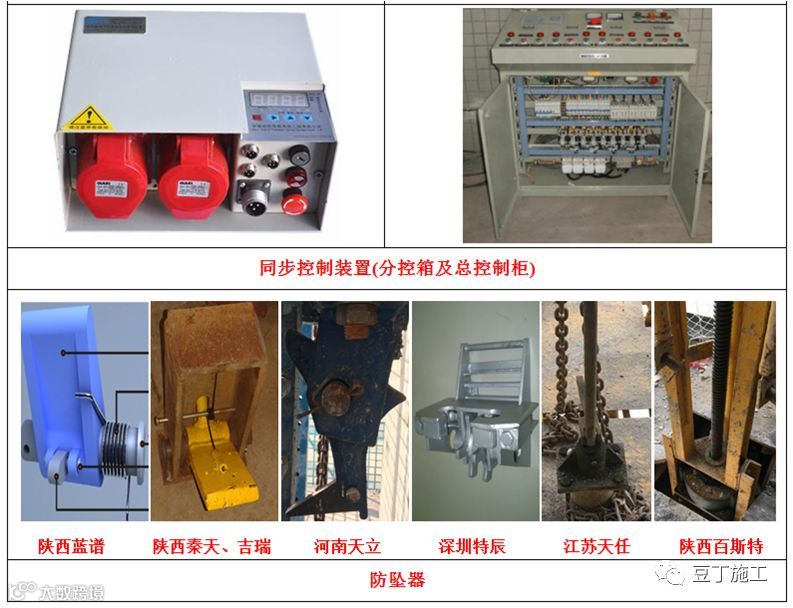

1、防坠落装置应设置在竖向主框架处并附着在建筑结构上，每一升降点不得少于一个防坠落装置，防坠落装置在使用和升降工况下都必须起作用；

2、防坠落装置必须是机械式的全自动装置，严禁使用每次升降都需重组的手动装置；

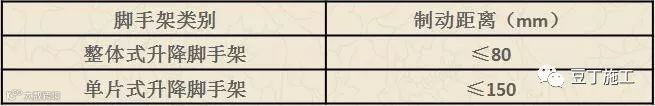

3、防坠落装置技术性能除应满足承载能力要求外，还应符合表4.5.3的规定。

4、防坠落装置应具有防尘、防污染的措施，并应灵敏可靠和运转自如；

5、防坠落装置与升降设备必须分别独立固定在建筑结构上；

6、钢吊杆式防坠落装置，钢吊杆规格应由计算确定，且不应小于∮25mm。

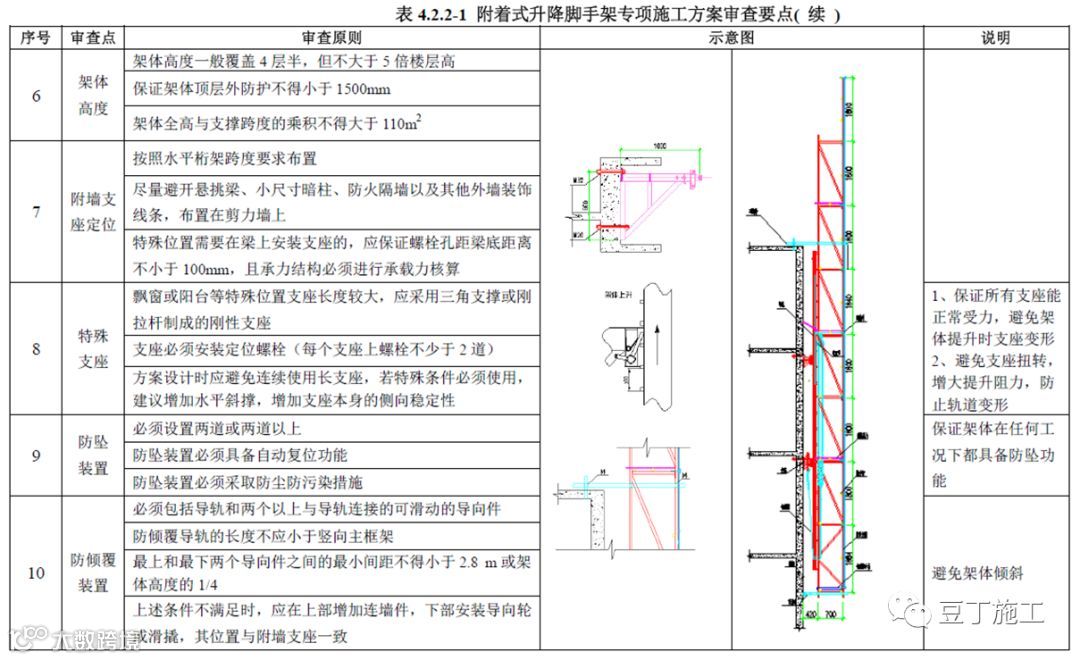

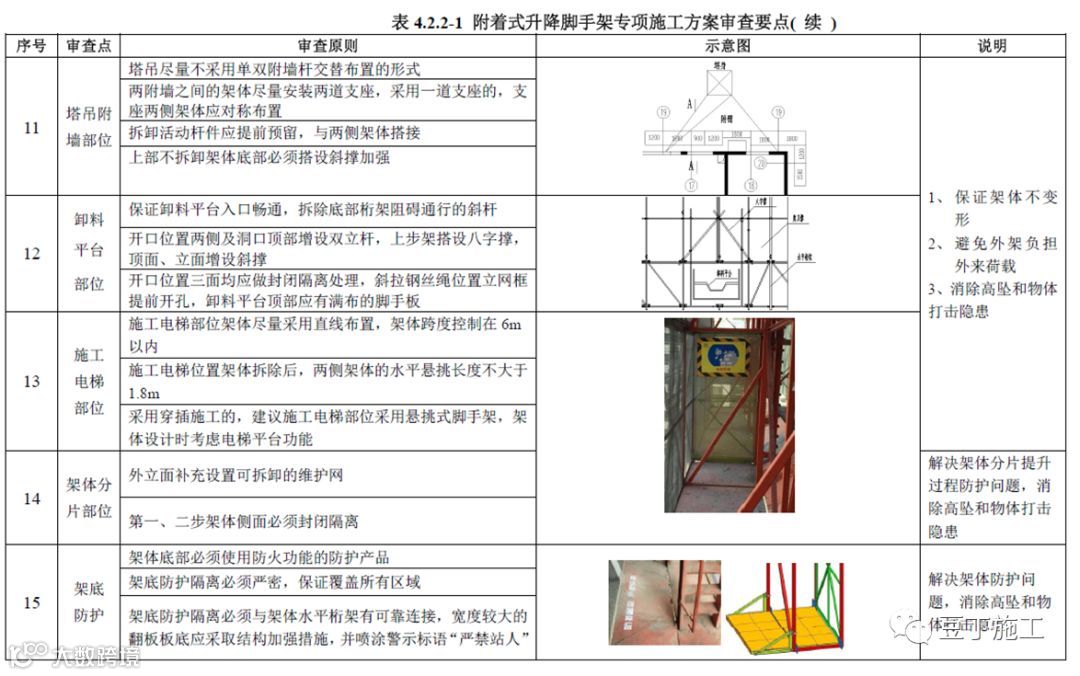

方案审查要点

方案论证

① 6份已经过审批的方案及方案报批表（可以是复印件）。

② 分包合同1份（明确现场负责人，且人员应持证上岗），架子工的特殊工种操作证复印件（必须加盖分包单位的公章，要求人证统一）、若论证时架体已经提升，则还需提供爬架验收记录表《建筑施工工具式脚手架安全技术规程》（JGJ202-2010）表8.1.3，且应由三方签字确认。

③ 本项目爬架方案论证时的汇报PPT一份。

爬架论证会由总包单位组织，总监理工程师或甲方代表主持会议。论证当天总包单位应通知分包单位方案编制人、分包单位现场负责人、安全员、总包单位项目执行经理、技术负责人、总监理工程师（或总监代表）、建设单位代表以及工程所在地当地质量监督部门人员出席论证会。

① 介绍专家组成员及相关单位参会人员；

② 由专家组五名专家推选专家组组长；

③ 建设单位负责人讲话；

④ 施工单位简要介绍施工方案；

⑤ 查看现场；

⑥ 专家询问，并征求相关各方的意见；

⑦ 暂时休会：专家审查方案、讨论、书写论证报告；

⑧ 复会：专家组组长宣读论证报告，其他专家补充发言；

⑨ 建设、监理、设计、施工单位相关人员对专家出具论证报告发表意见及建议；

⑩ 质量安全监督站领导及监督人员讲话。

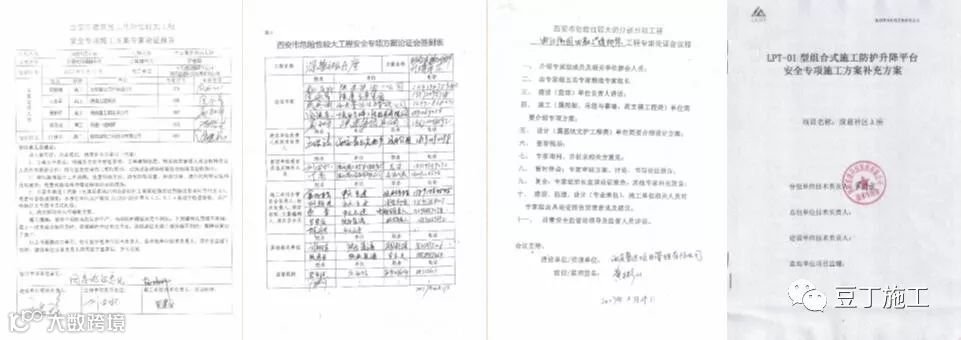

① 专家论证报告；

② 危险性较大工程安全专项方案论证会签到表；

③ 专家论证会议议程；

④ 修改后专项施工方案、方案审查、审批表及论证意见回复。

构配件进场验收

严格按照施工方案中《附着式升降脚手架材料进场清单表》、《附着式升降脚手架设备进场检查验收表》全数检查、验收进场构配件的数量及质量，使其满足方案及现场施工要求。不同规格、不同批次的产品不得在同一建筑中应用，老旧材料或已变形构配件不得进场。

对构配件质量存疑时，应对怀疑构配件进行重点抽检，必要时可采取破坏性试验验证其质量。抽检重点对象为竖向主框架、水平桁架以及提升设备，主要检查节点部位焊接质量、钢管锈蚀程度、电葫芦链条的完好性等。

爬架搭设

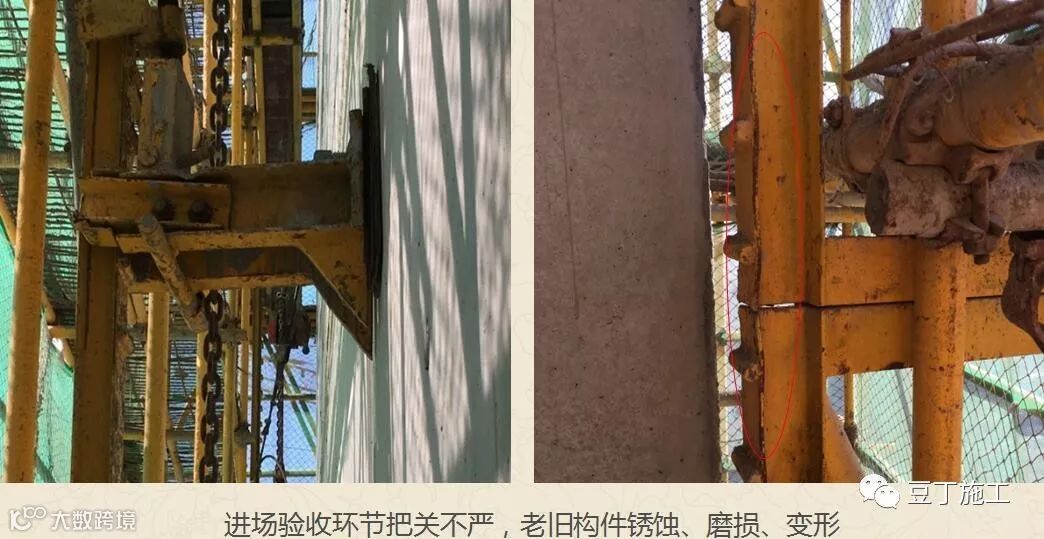

1）材料进场验收

处理办法：

严格按照审批过的方案中构配件类型及数量组织进场验收，同规格、不同批次的产品不得在同一建筑中应用，老旧材料或已变形构配件不得进场。对构配件质量存疑时，应对怀疑构配件进行重点抽检，必要时可采取破坏性试验验证其质量。

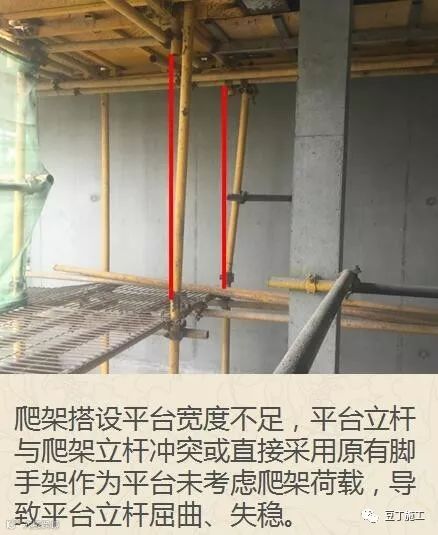

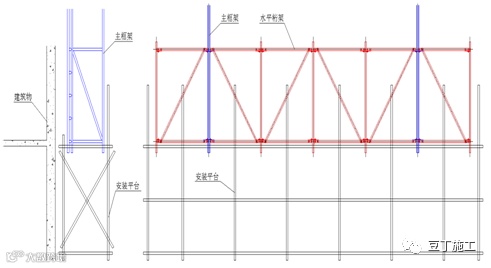

2）爬架平台搭设

处理办法：

① 爬架安装平台必须提前策划、设计，其承载力、宽度及平整度应满足方案要求；

② 建筑标准层较高时建议采用悬挑架作为爬架安装平台；

③ 结构混凝土强度满足方案要求后，应第一时间卸载，将爬架荷载转移到建筑物上。

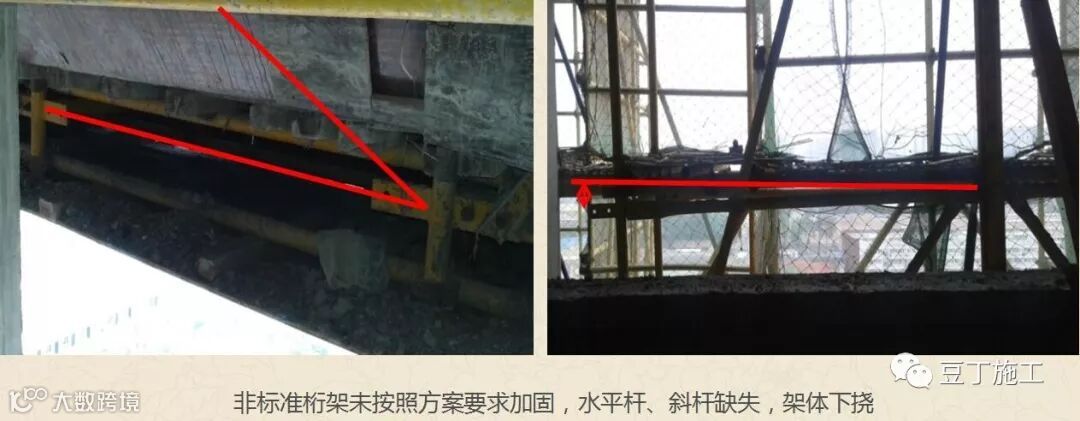

3）爬架水平桁架缺失

处理办法：

① 提前对爬架方案进行优化，非标准桁架定尺加工；

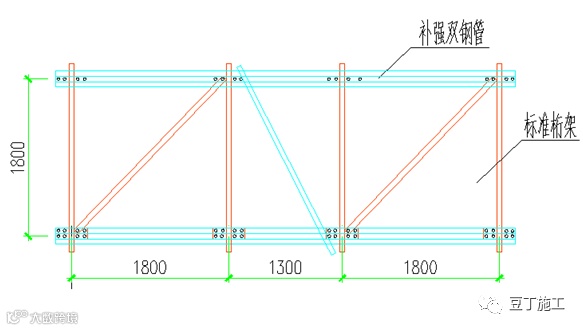

② 采用双钢管及斜撑加强，且水平杆与标准桁架左右各搭接一跨。

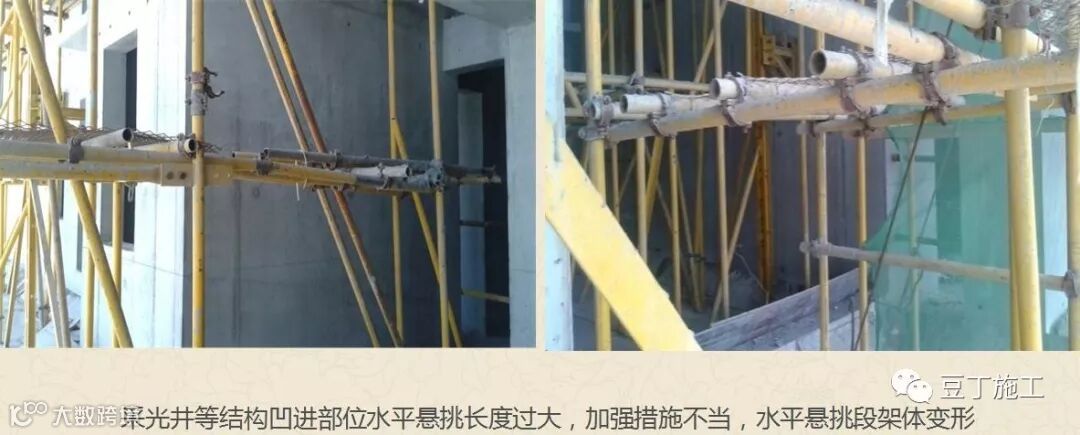

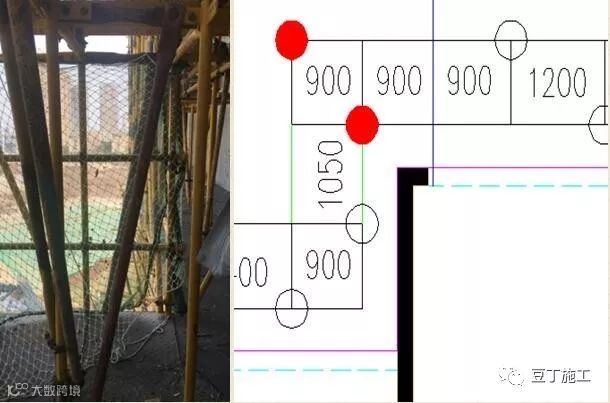

4）架体水平悬挑长度过大

处理办法：

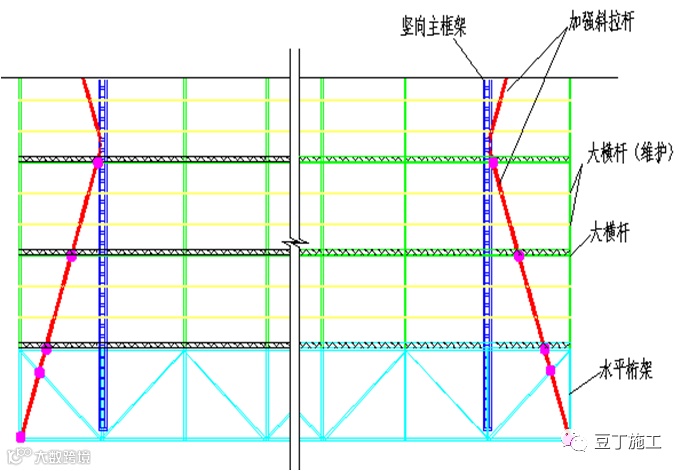

当1.2m<架体水平悬挑长度<2m时，应增设内斜撑将悬挑部分水平桁架与主框架拉结；架体水平悬挑长度>2m时,端部必须增设支座。

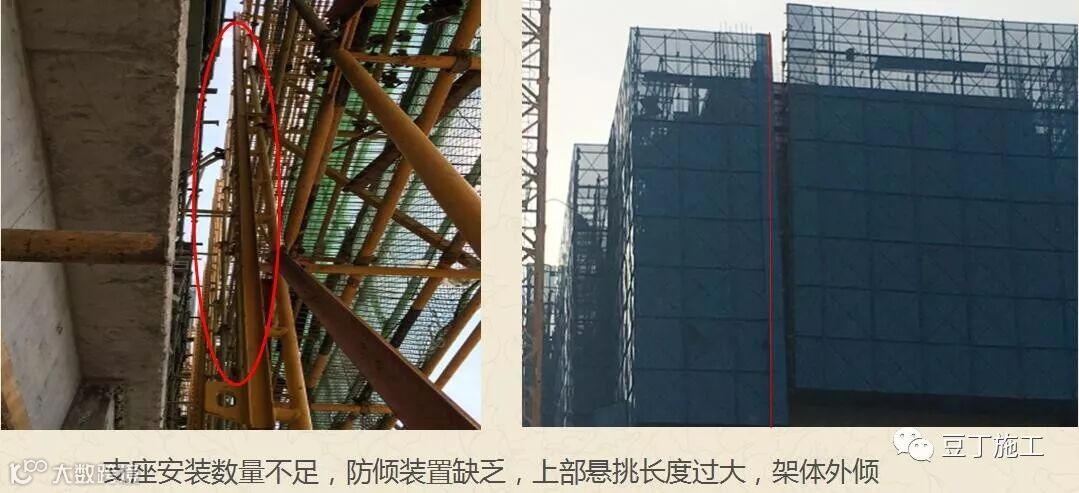

5）支座安装数量不足

处理办法：

竖向主框架所覆盖的每个楼层均应设置一道附墙支座，防倾装置应随支座共同安装，特殊情况无法满足上述要求时，应在架底增设顶墙轮或“滑橇”，悬挑部位增设连墙件临时拉结。

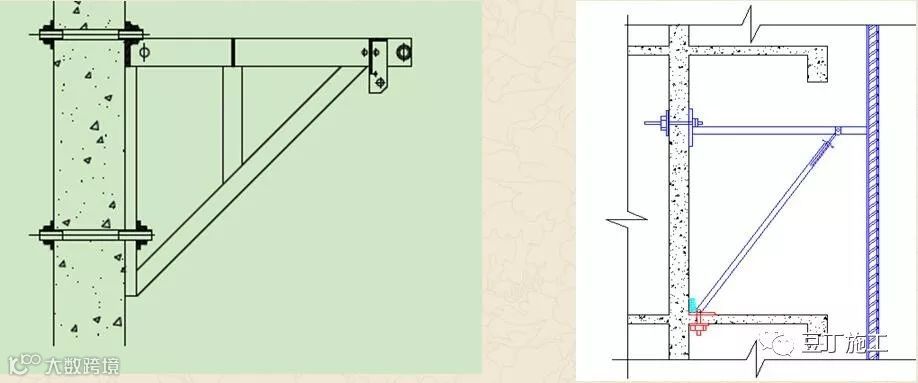

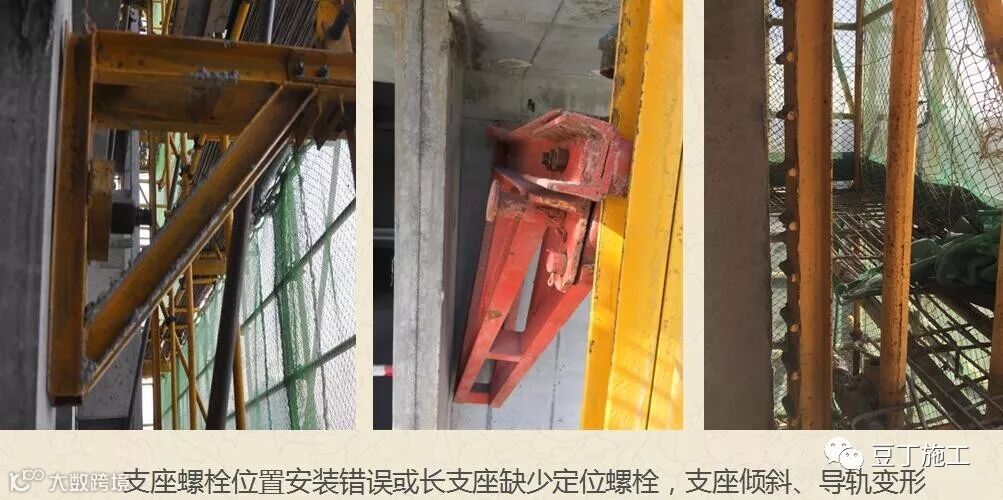

6）长支座缺少定位措施

处理办法：

长支座必须设置两道螺栓且螺栓位置应尽量靠近上下两端点，超长支座底部斜杆须设止退及固定措施。

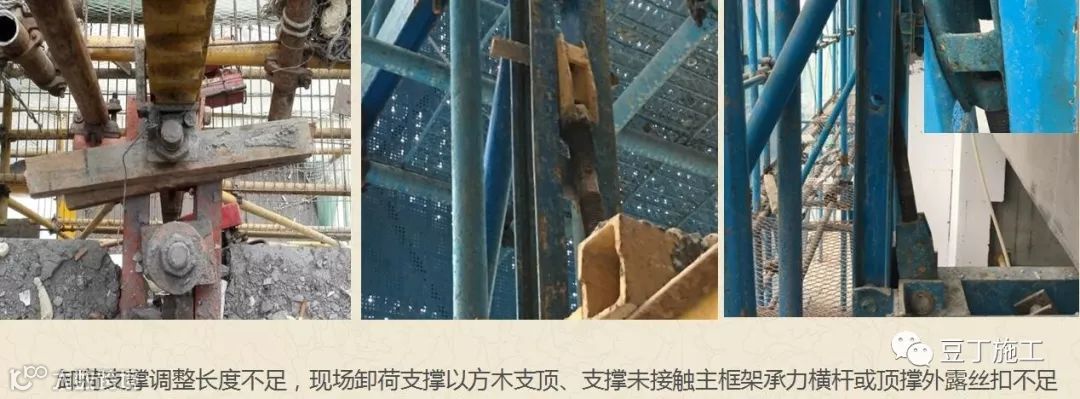

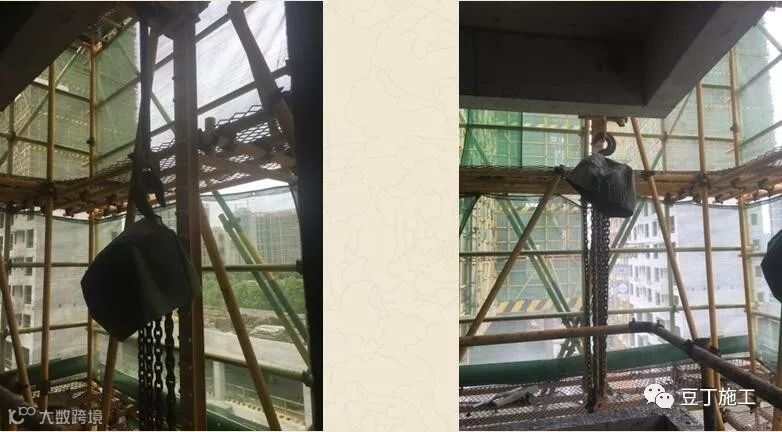

7）卸荷支撑长度不足

处理办法：

① 个别卸荷支撑无法满足支撑要求时，可将支撑顶丝调节至最低位置，支撑在下层防坠齿条上，若大面积出现卸荷支撑长度不足时，则应考虑调整架体提升高度。

② 严格把控进场材料及组装，竖向主框架底部预留的提升装置悬挂点一般只有1个，且不可能出现在中间层框架上。对于已经存在的既成事实，需增设专用销轴辅助支撑。

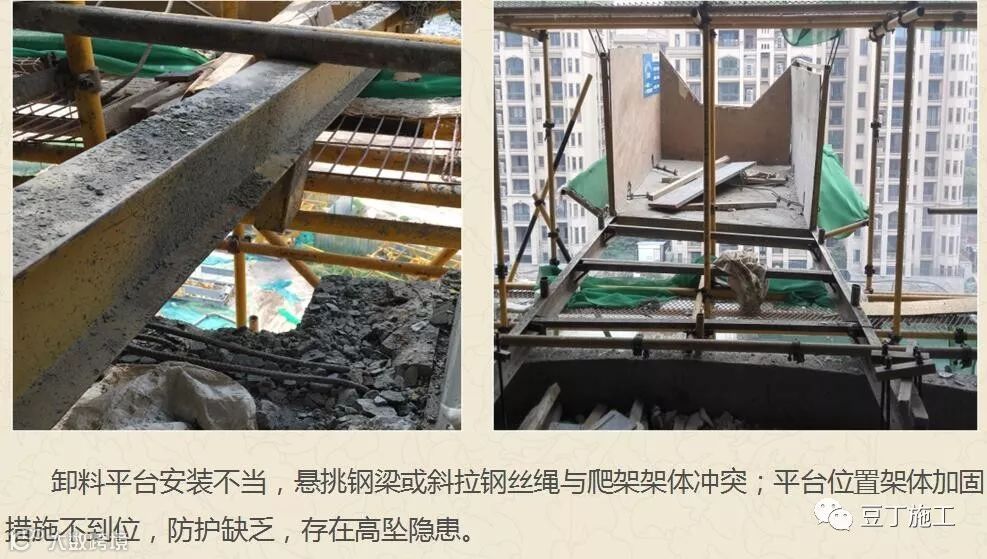

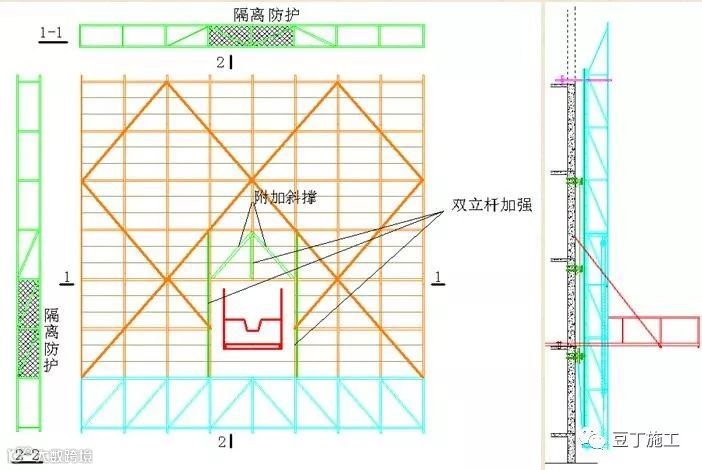

8）卸料平台安装不当

处理办法：

① 保证卸料平台入口畅通，若施工时支模架配置3层，拆除卸料平台底部水平桁架斜杆，支模架配置2层，拆除水平防护杆；

②开口位置三边采取加固措施：两侧及洞口顶部采用双立杆，上步架搭设八字撑，顶面、立面增设斜撑，洞口四周按照临边进行封闭、隔离；

③ 架体提升后，洞口位置水平杆应低于料台悬挑梁，斜拉钢丝绳及料台其他部位均不得与爬架接触；

④料台在不使用时，洞口侧面应采用与外立面同种维护材料进行封闭、维护。

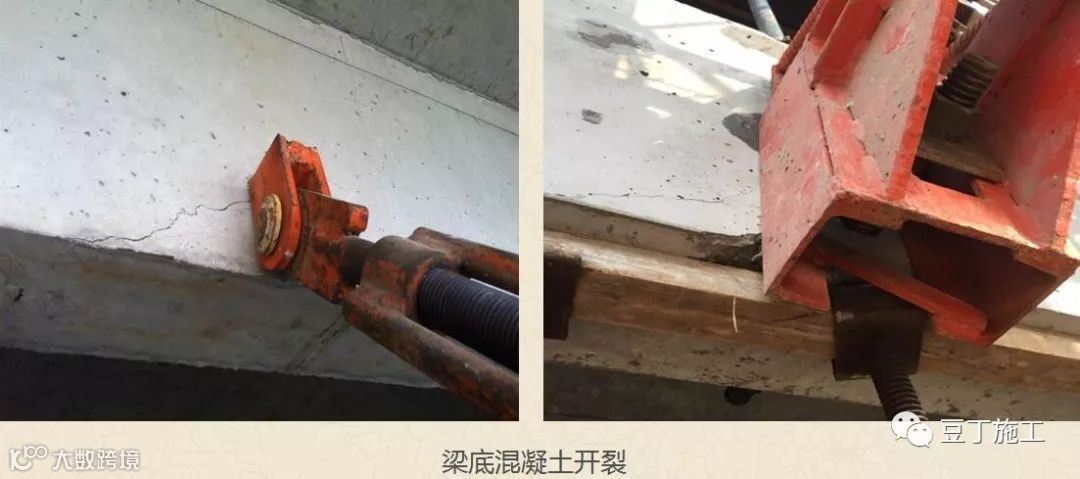

9）梁底开裂

处理办法：

① 支座或拉杆设置在梁上的，方案中必须核算梁的原有截面及配筋是否满足支座承载要求，若不满足，则须按照受力情况加配钢筋或在梁底采取加固措施；

② 支座预埋孔埋设时，应保证孔洞边缘距离梁底不少于100mm，必要时可在预埋孔底部局部加筋;

③  冬期施工应适当放慢施工进度，注意混凝土强度控制，混凝土强度未满足方案要求前不得进行提升作业。

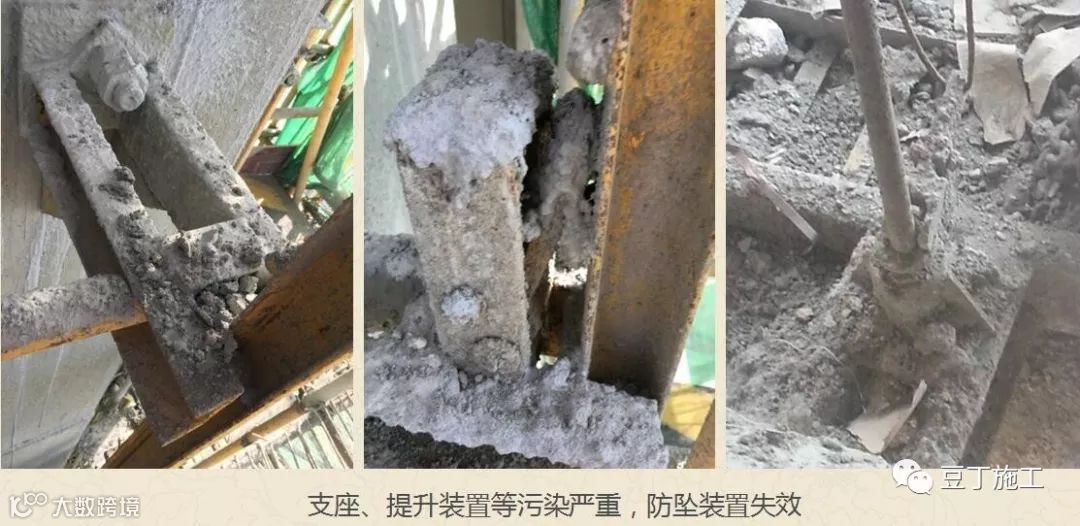

10）构件污染

处理办法：

① 建筑外围构件混凝土浇筑时，采取防护措施，避免混凝土溅出污染外架杆件，遇到特殊情况，造成构件污染时，应第一时间清理，保证杆件有效工作；

② 防坠装置必须采取防尘、防污染措施有效遮盖。

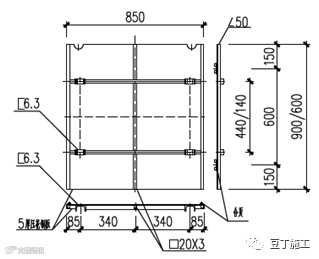

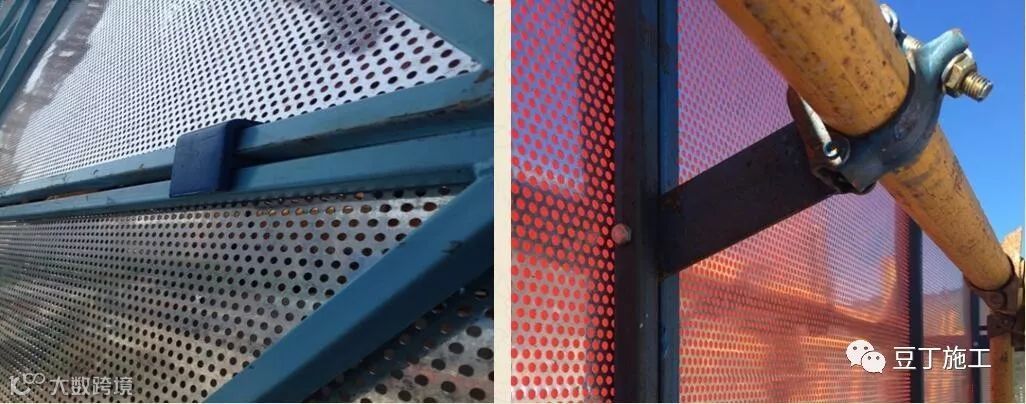

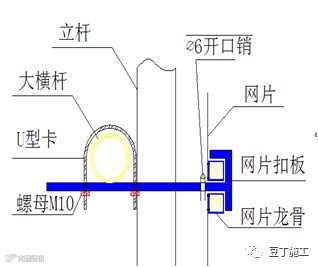

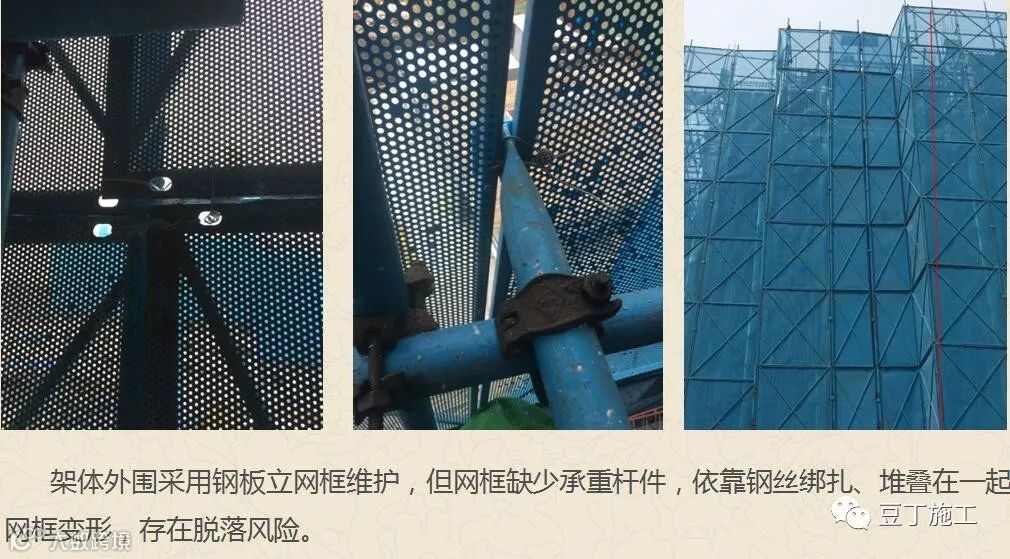

11）立网安装

处理办法：

① 网框必须必须设置单独的承力杆件，承受其本身自重；

② 为避免网框翻转，建议承力构件应设置上下两排，连接件应与架体可靠连接，且各部位杆件承力满足立网框受力要求。

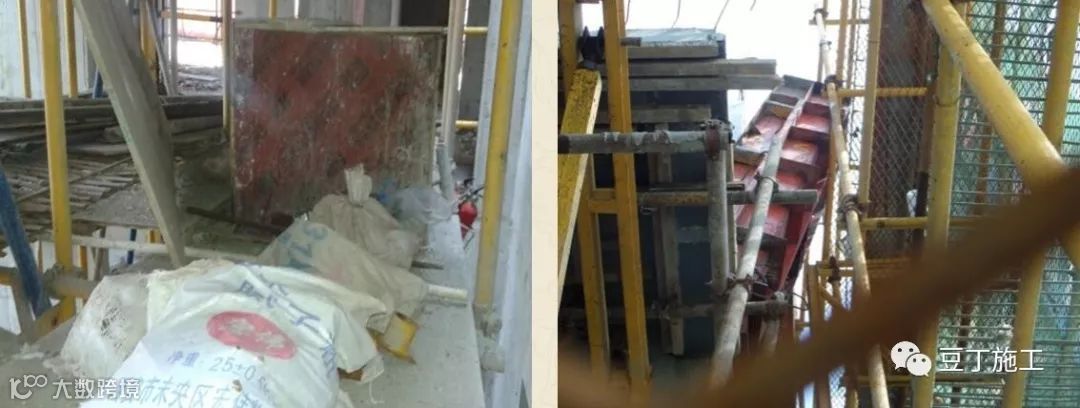

12）架体堆载

处理办法：

第一时间清除所有外荷载。

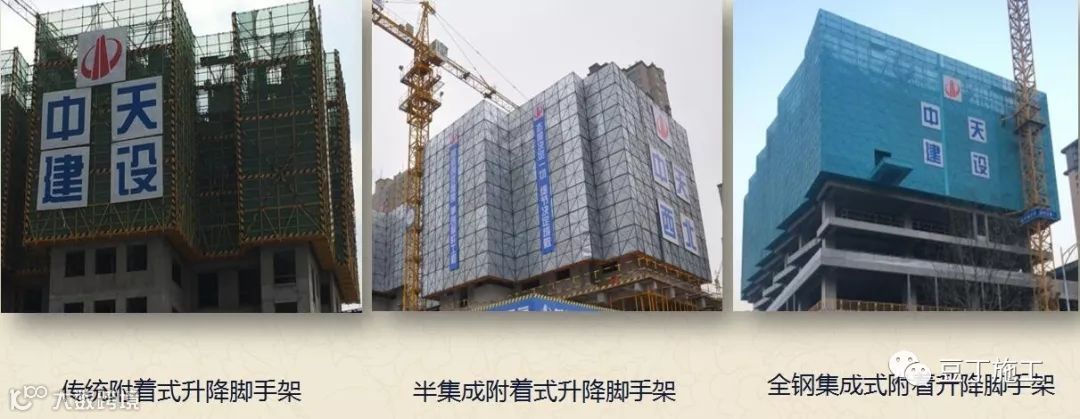

集成式附着升降脚手架
