【施工技术】万科铝模板工程标准做法，再也不用发愁混凝土观感质量了！

【施工技术】万科铝模板工程标准做法，再也不用发愁混凝土观感质量了！

AI土木通

2022-07-21

1

导读：专注为工程人共享建筑业精品资料欢迎关注下载更多资源工作技能提升I软件及使用教程I注册类考试课件I图集规范下载资料有任何疑问，欢迎添加小tomu微信号：TomuArc咨询交流。

提示点击↑上方"土木工程资源共享"关注加入

点我资料免费下【重磅福利】

1

目的：

明确铝模板施工工艺控制流程，提升混凝土工程实测实量以及观感质量。

2

适用范围：

适用于佛山公司所有在建及新建项目。

3

编制说明

3.1 本标准做法要求所有在建及新建项目均按此做法执行。

3.2 铝模型材采用6061-T6型材；

4

铝模应用流程

4.1 铝模从深化设计到试拼装验收完成的标准工期75天；

4.2 向铝模厂提供的图纸及方案包括：建筑图、结构图、装修图、水电图、外架方案、放线孔位、布料机位等；图纸应由项目部下发，有相关签发记录；

4.3 深化图完成后，铝模厂将图纸发项目部、设计部、工程部、墙板厂、总包等单位，项目部负责组织各单位参加联合会审确认；

4.4 铝模加工试拼装完成后项目部、总包、监理应对铝模节点、加固体系、尺寸偏差、窗边（梁、墙）部位压槽等进行验收确认，对存在的问题要通过邮件形式提

出，并发相关人员；

4.5 模板编号由总包完成，铝模厂要建立自己的编号图及编号；

4.6 模板移交必须办理三方验收单，模板移交资料：配模图、模板编号图、模板背楞加固图、模板清单、三方验收单、模板施工技术交底等；

5

铝模板标准做法

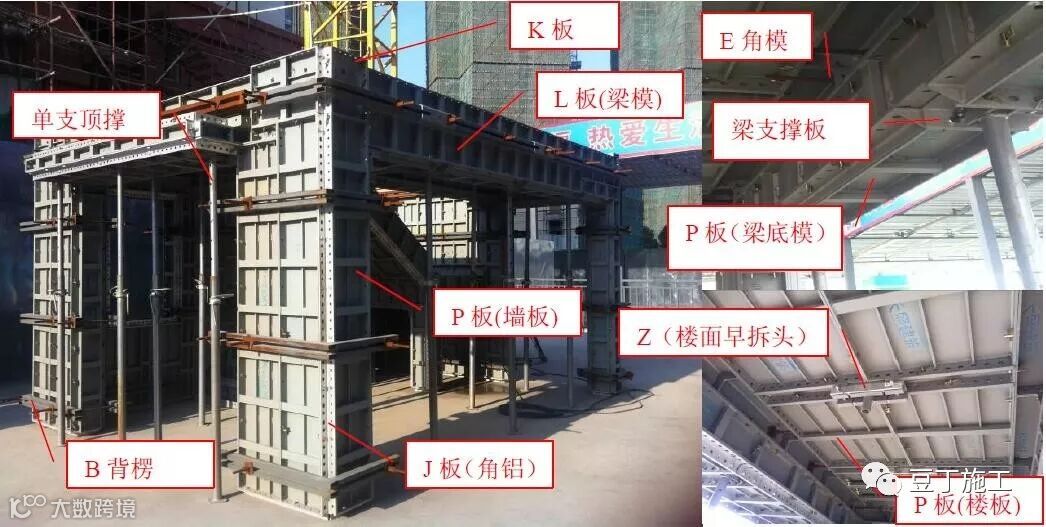

5.1 模板配模体系

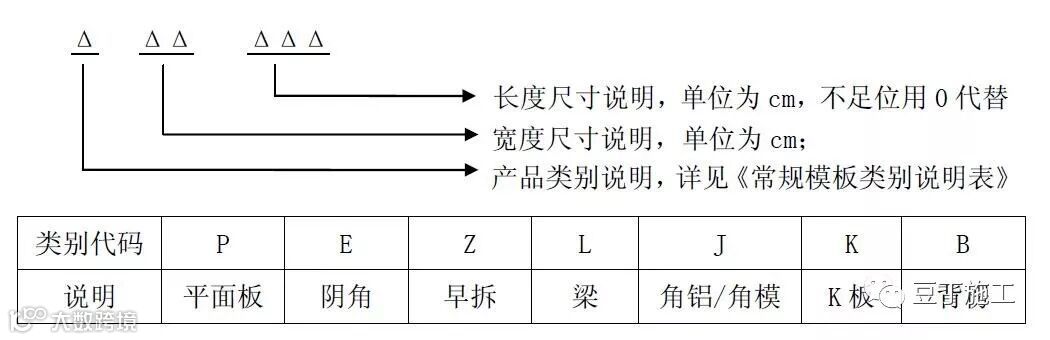

5.1.1 常规模板编码规则

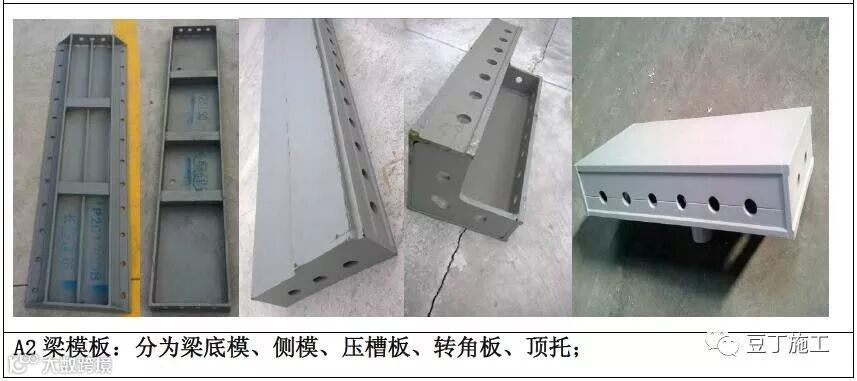

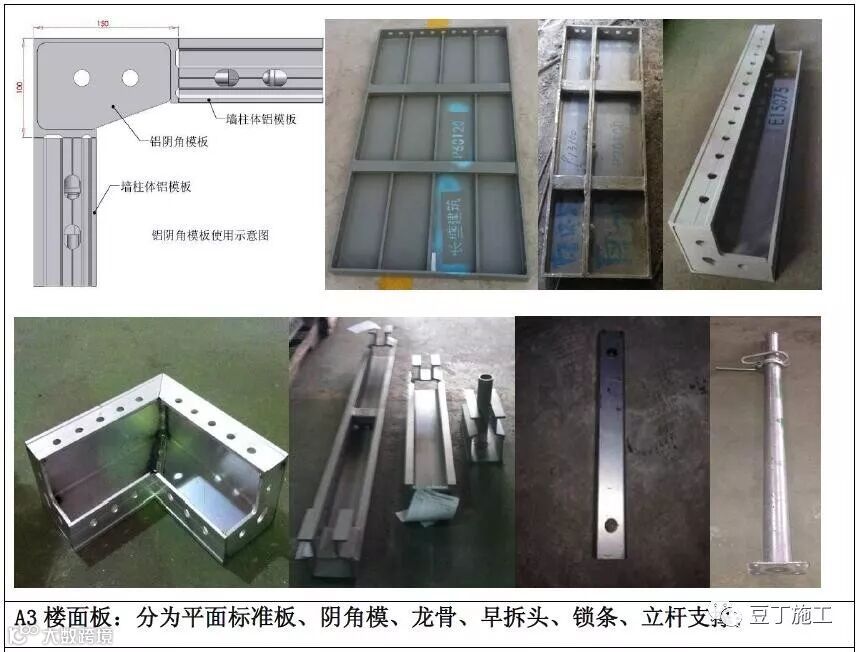

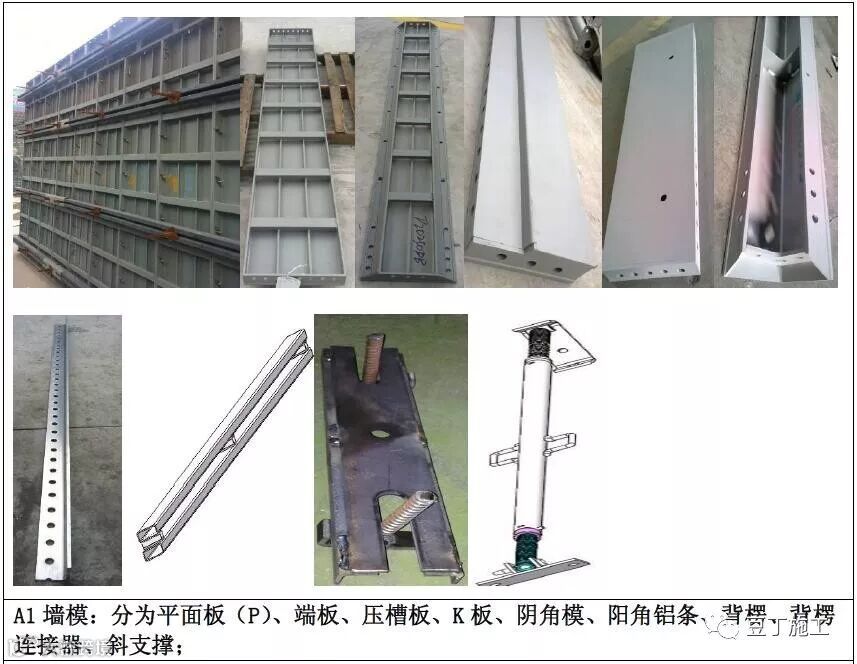

5.1.2 模板示例

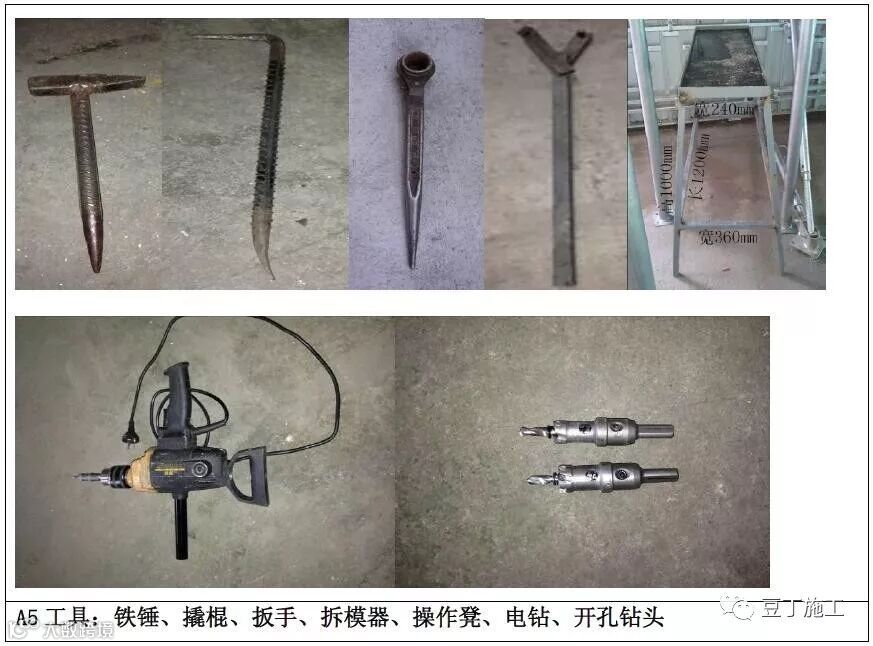

5.2 施工工具

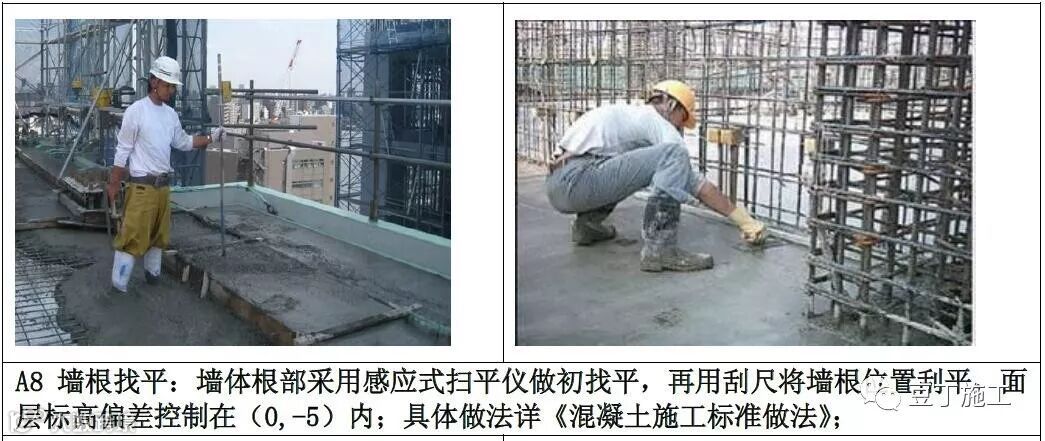

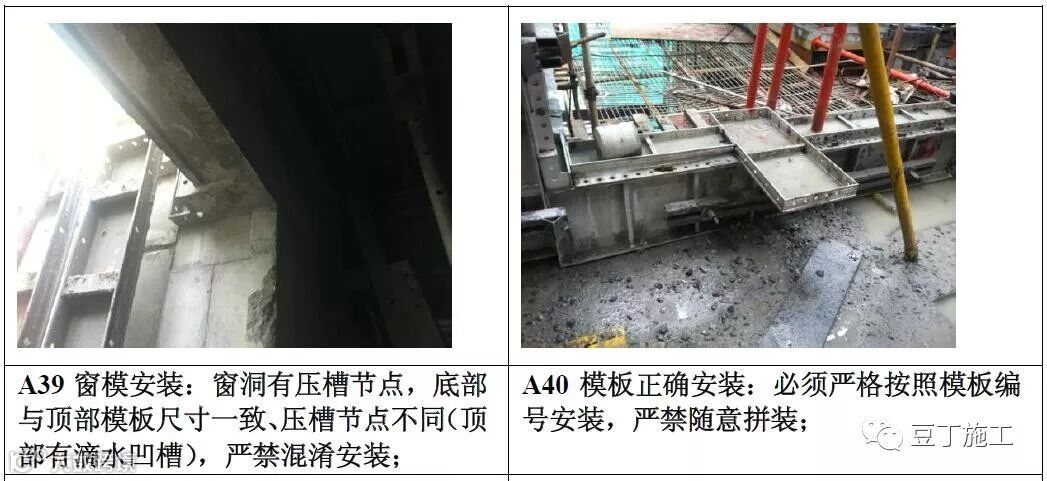

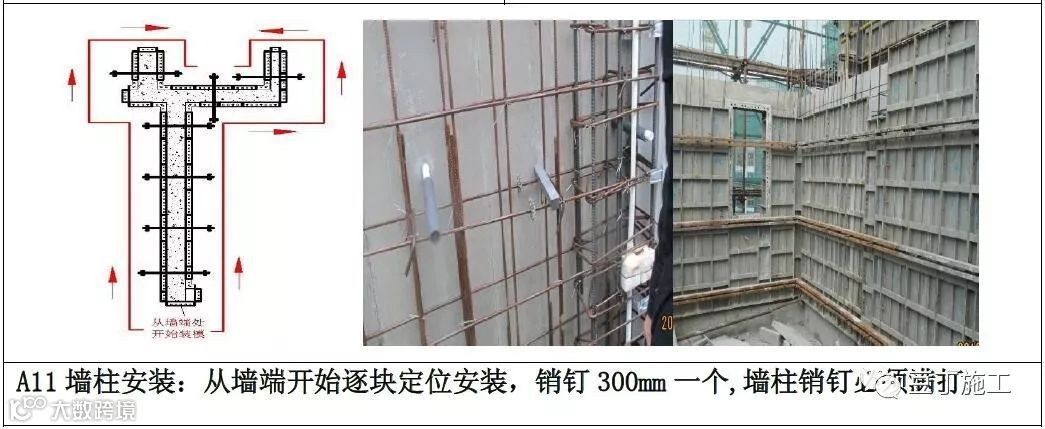

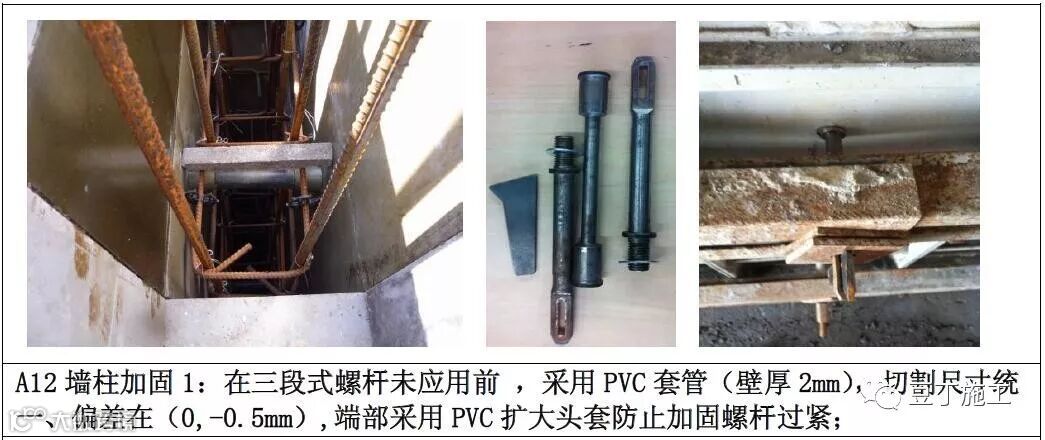

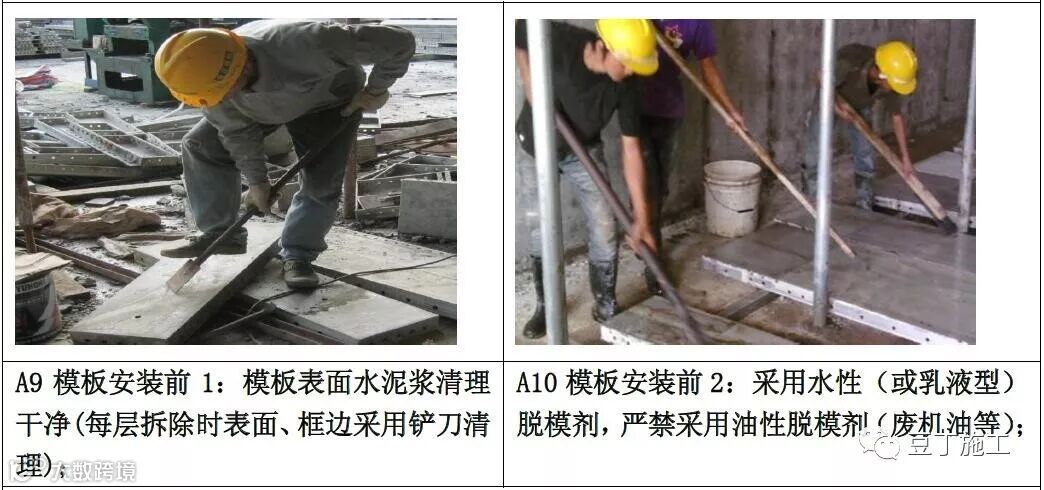

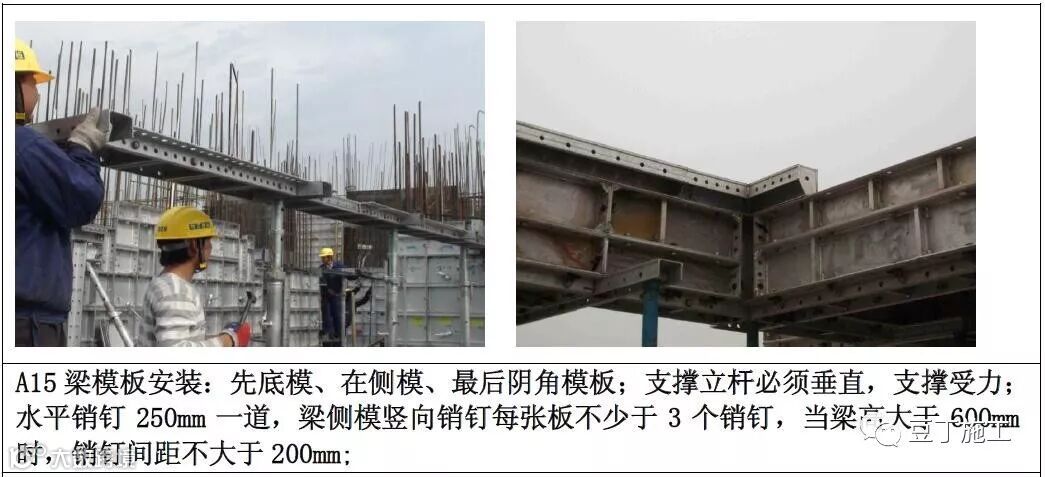

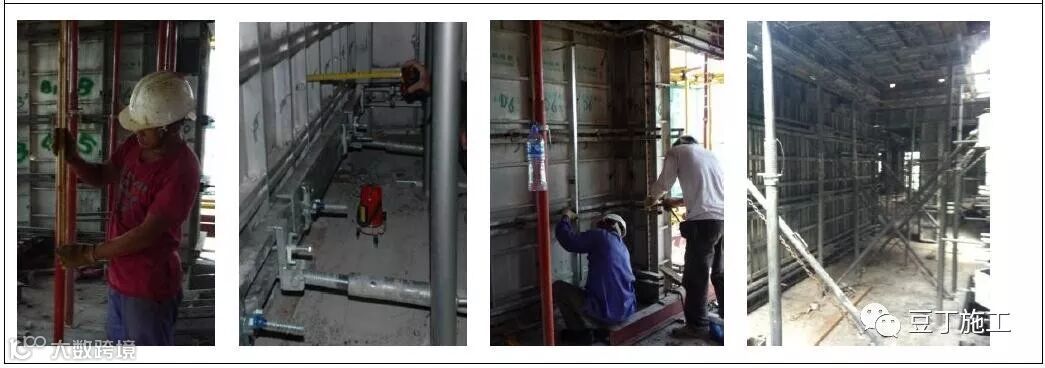

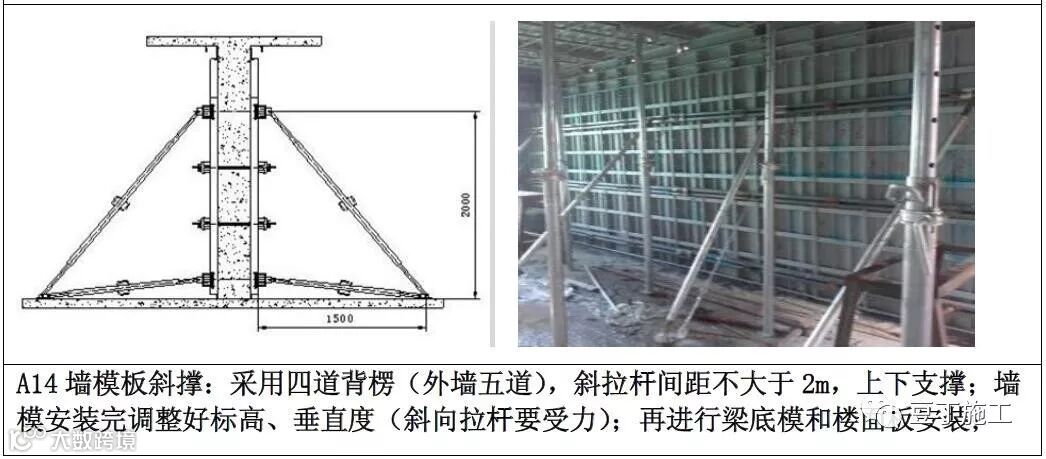

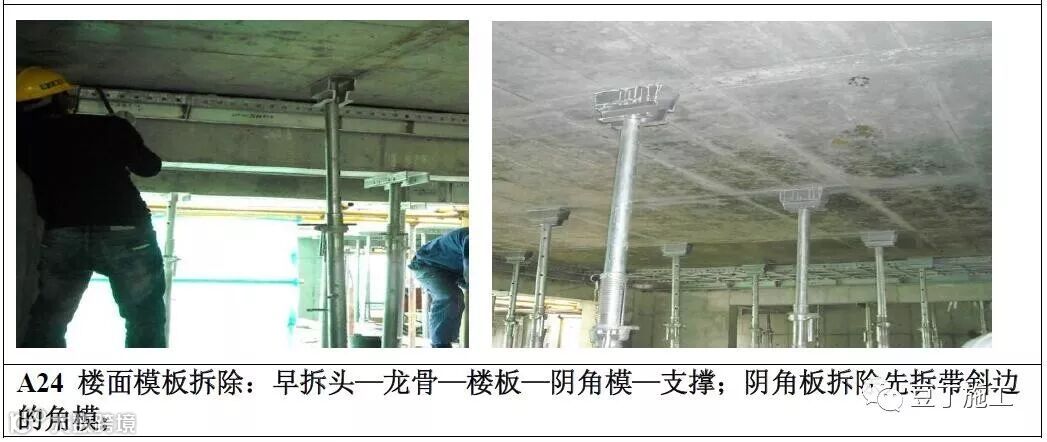

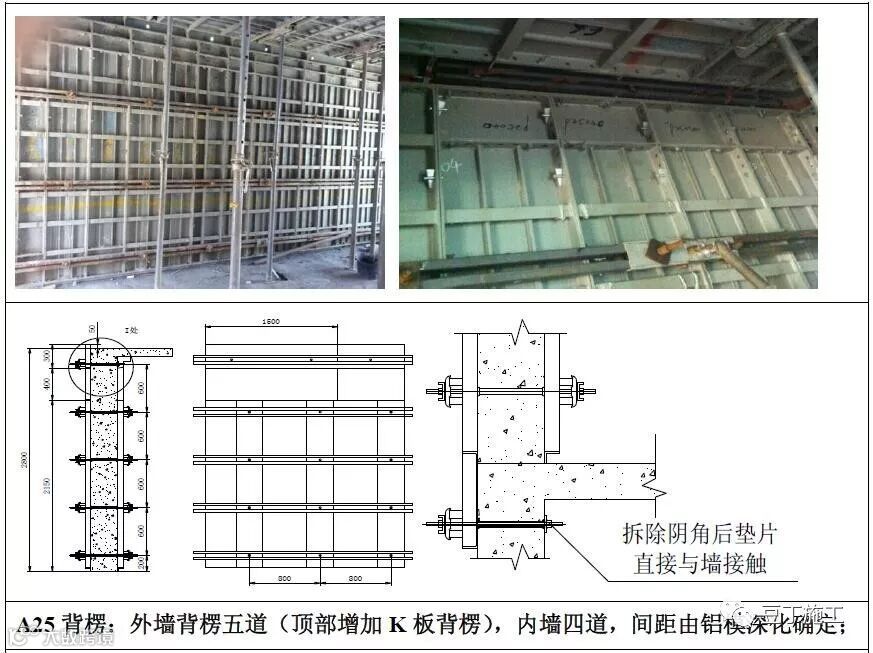

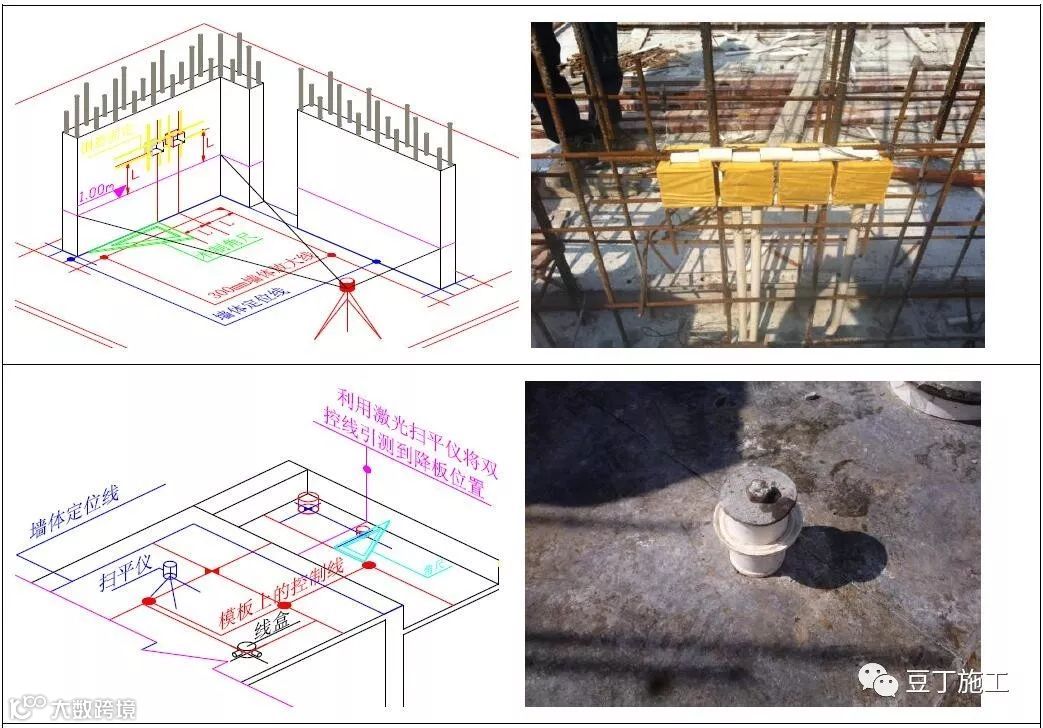

5.3 模板安装

6

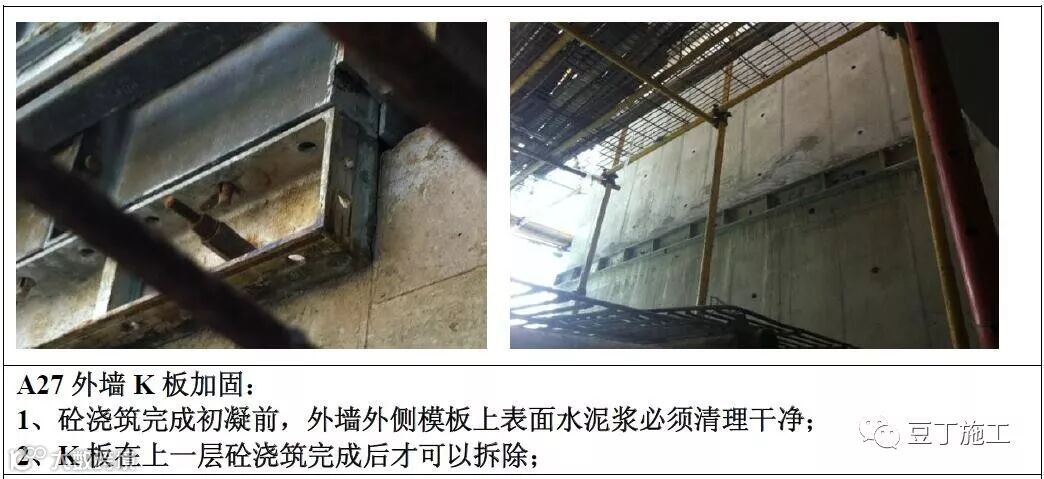

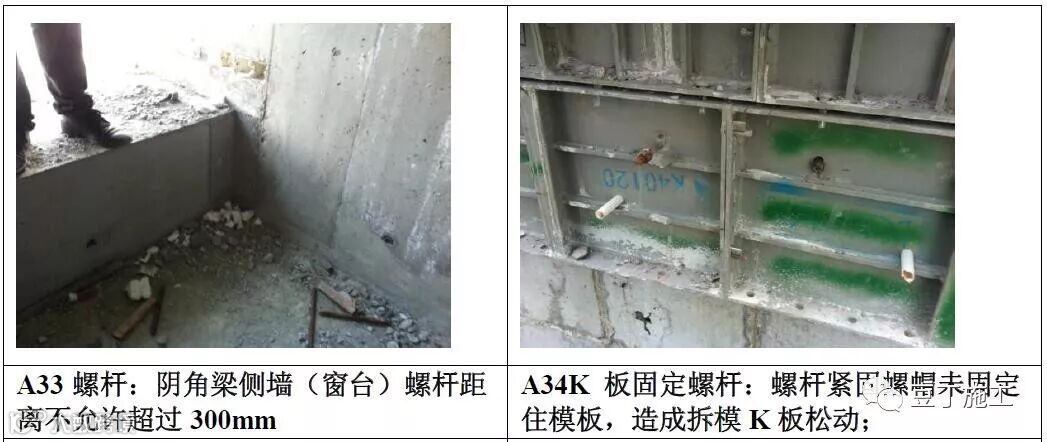

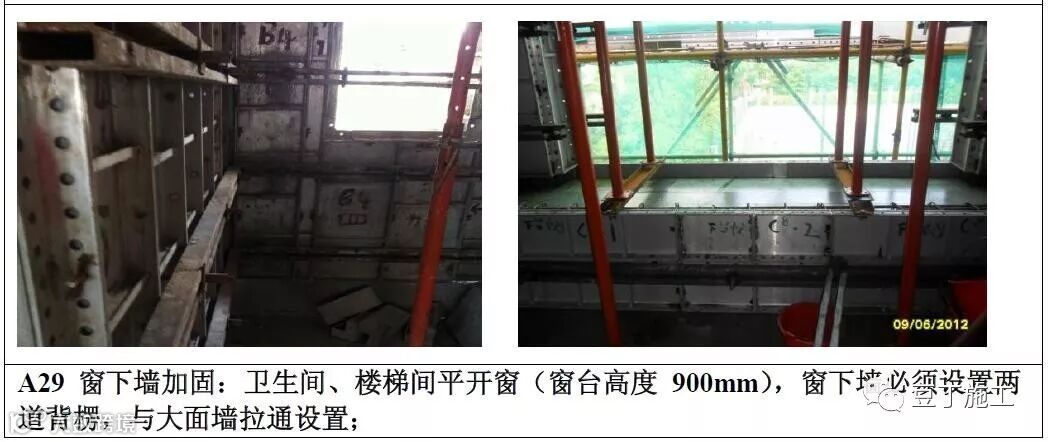

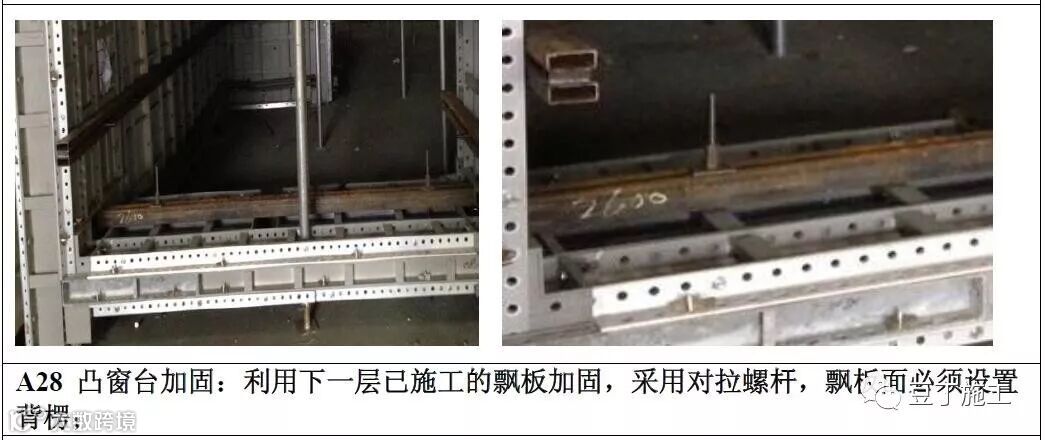

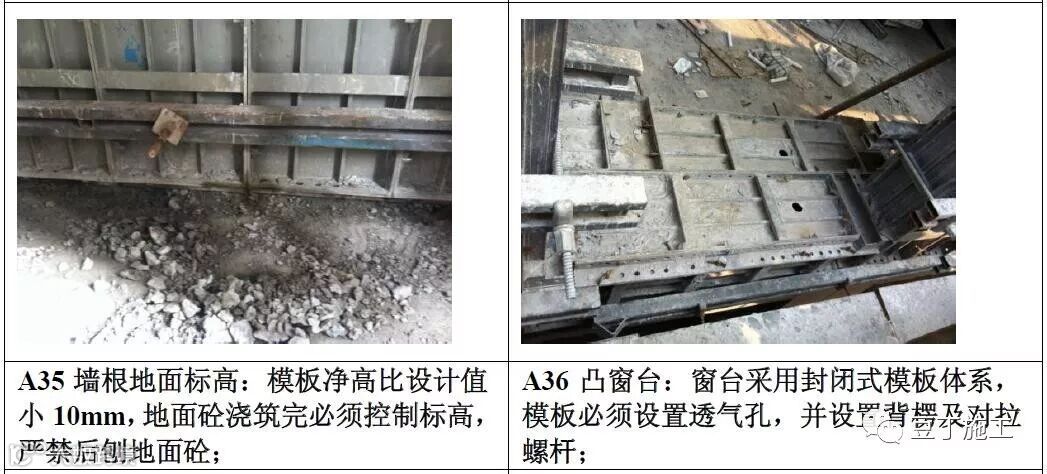

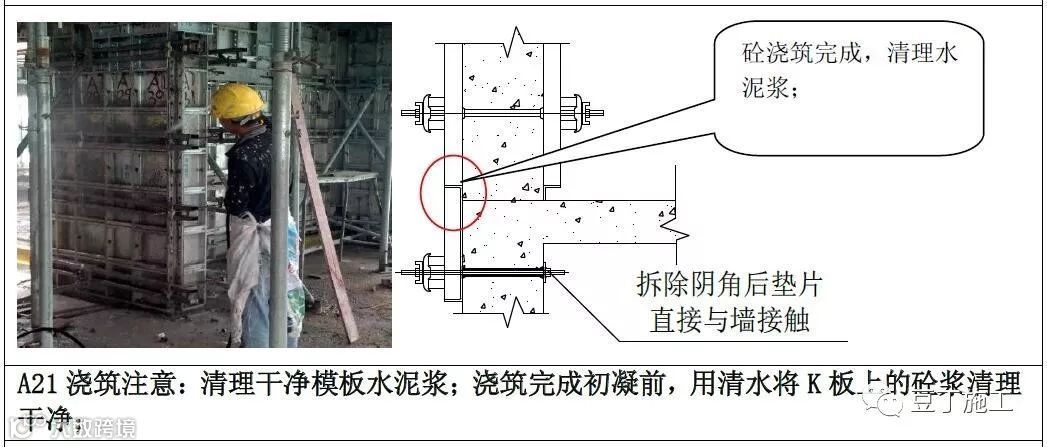

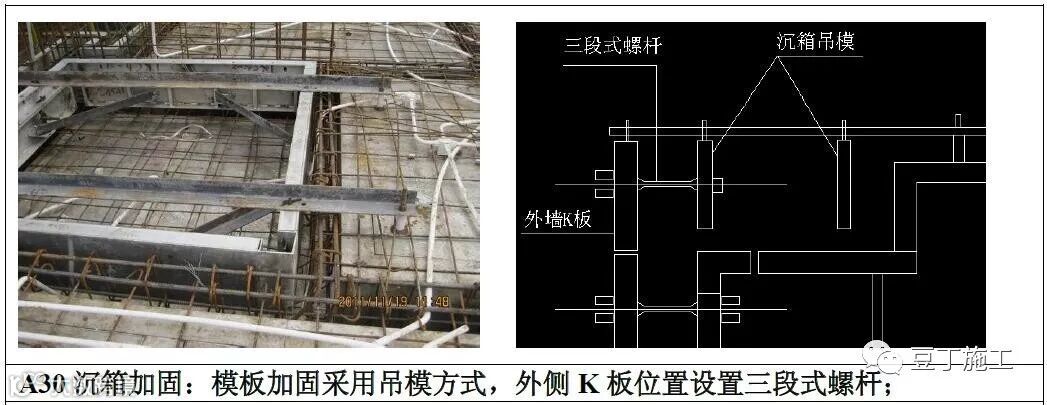

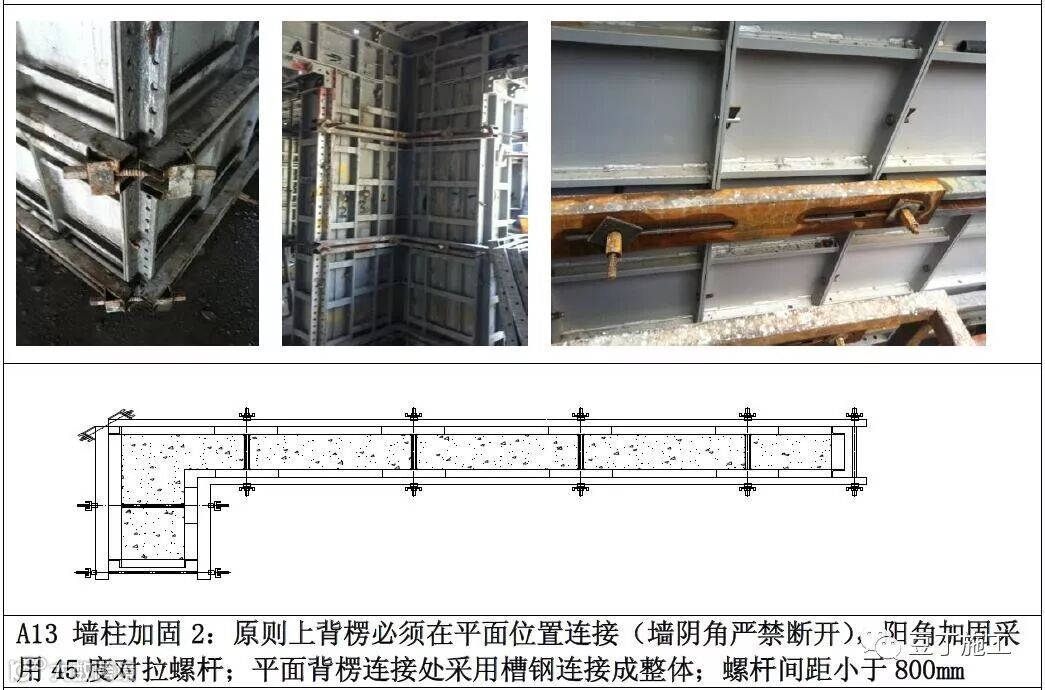

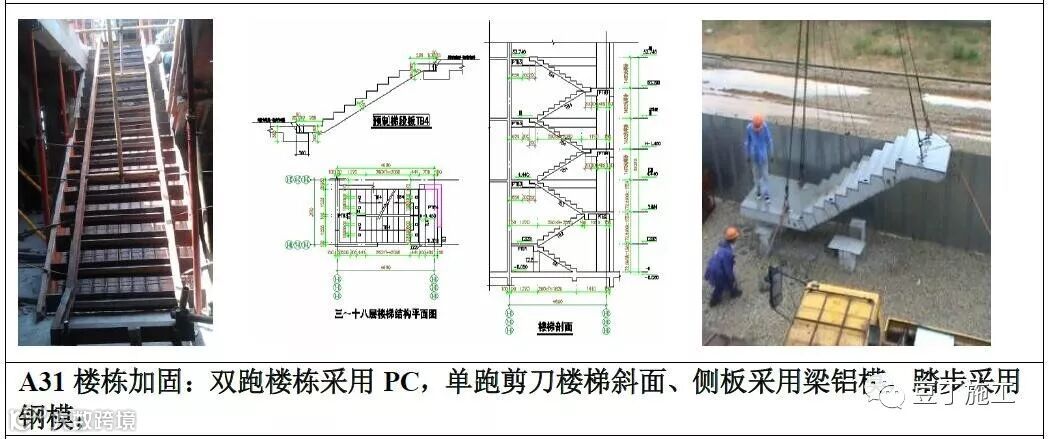

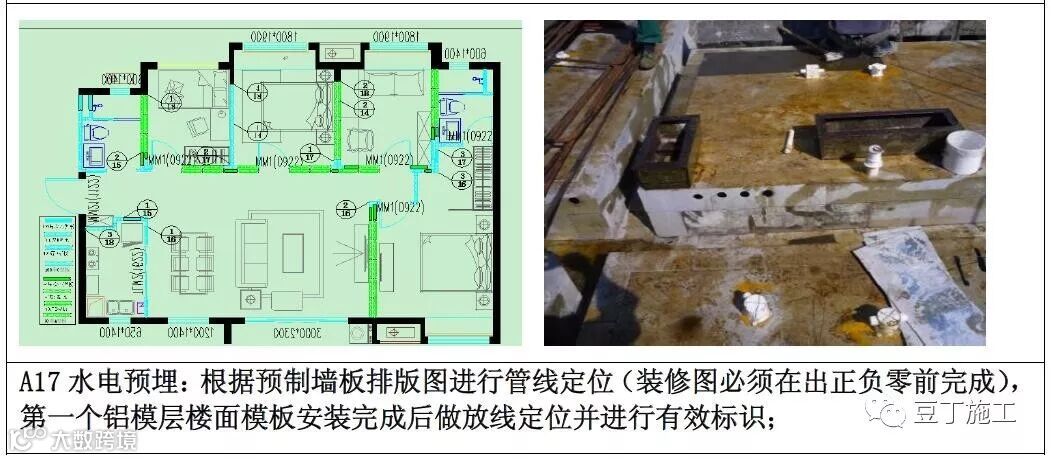

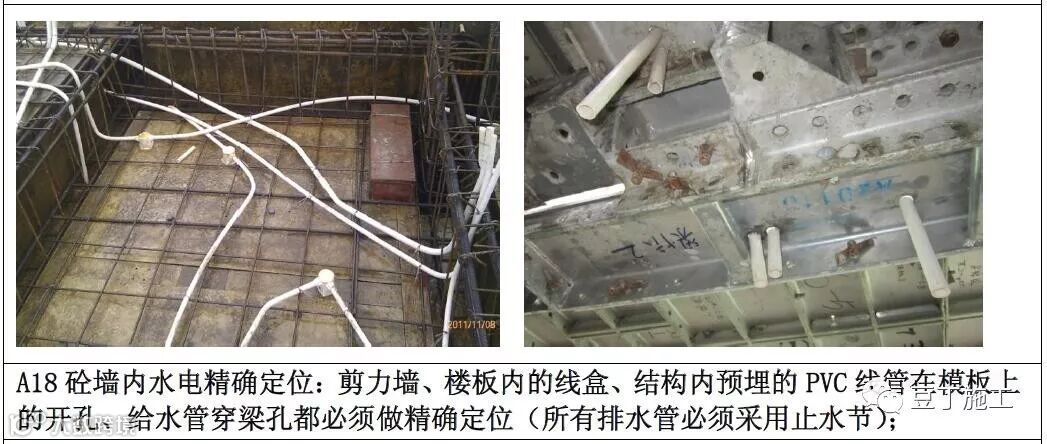

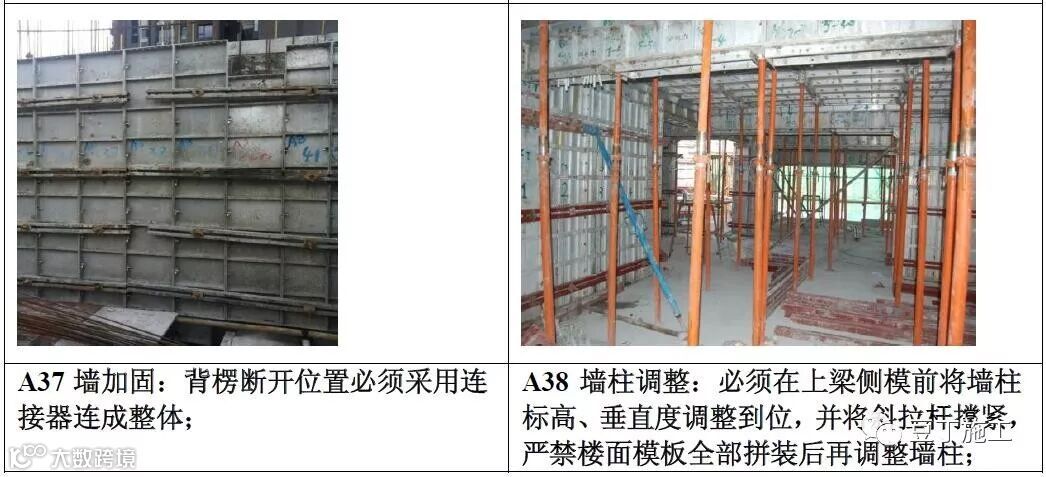

重要节点做法

7

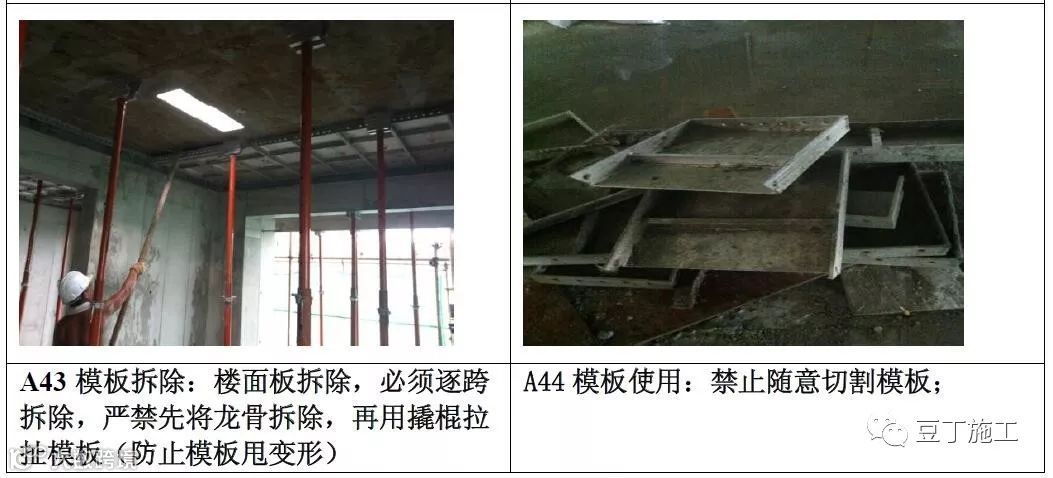

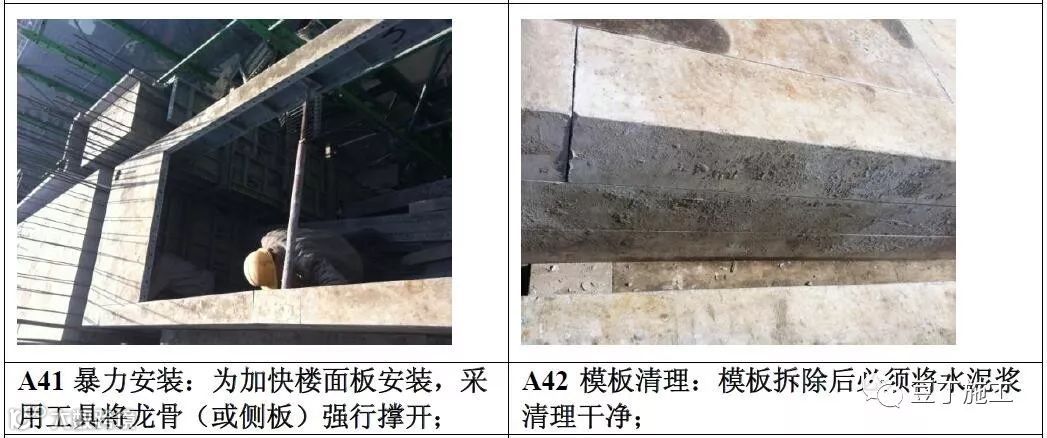

严禁做法
