【施工技术】钢筋工程基础知识，五分钟全搞懂了！

原因分析：

①表面锈蚀、混和放料、原料曲折、成形后弯曲处裂缝、钢筋纵向裂缝、钢筋截面扁圆试件强度不足或伸长率低、冷弯性能不良、冷轧钢筋无生产厂标识、取用钢筋实际直径。

②钢筋存放不合格。

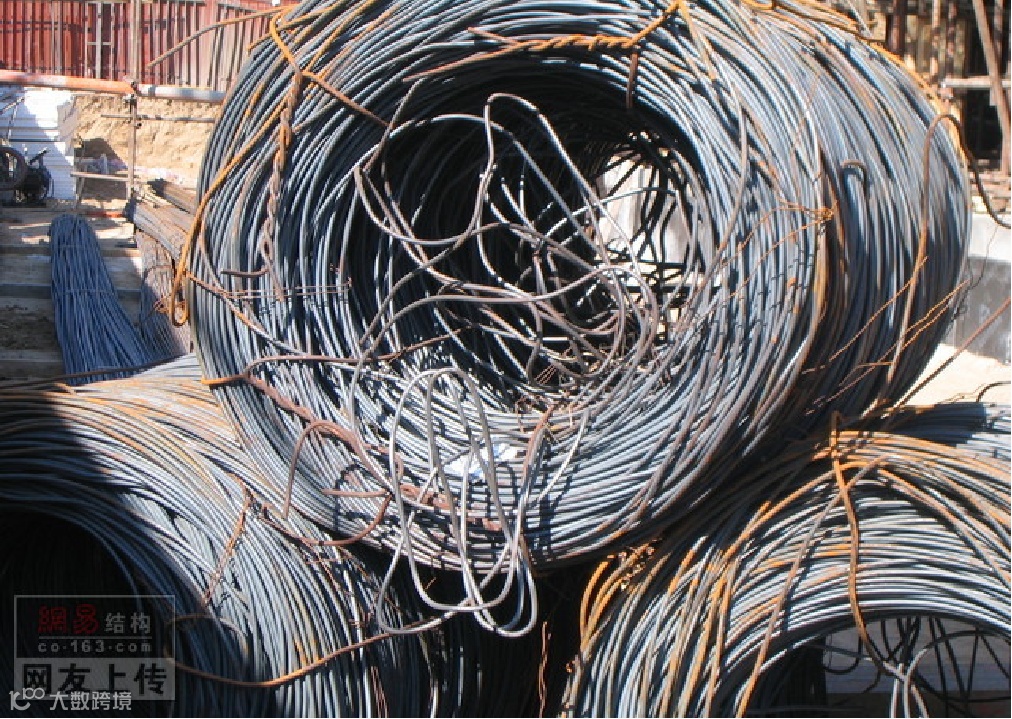

进场钢筋原材(盘条)接头过多，表面起皮，材料验收把关不严，将不合格品进场。

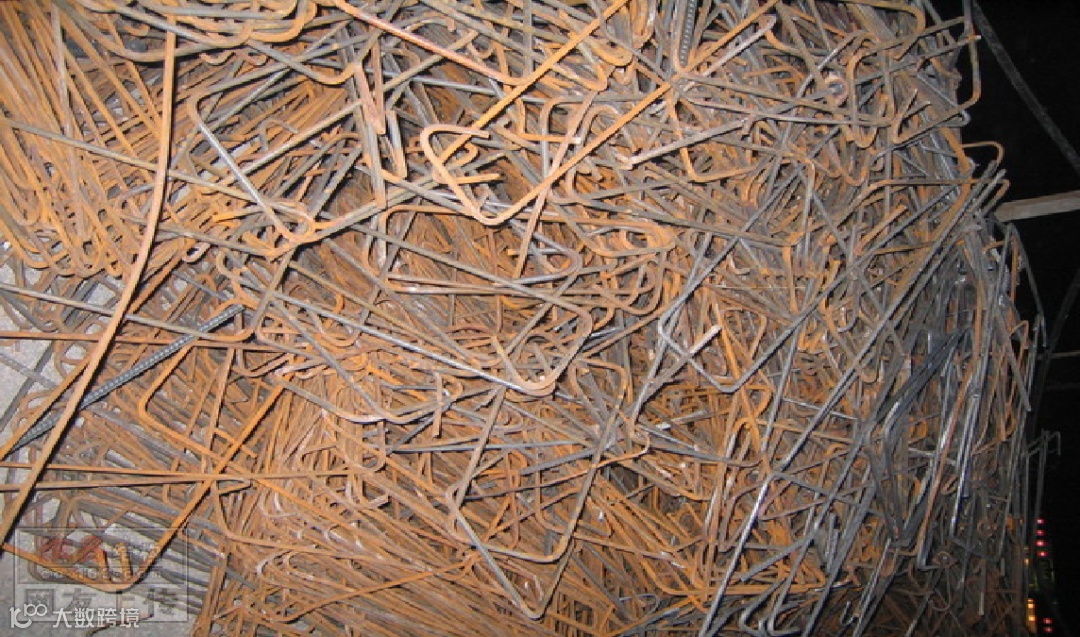

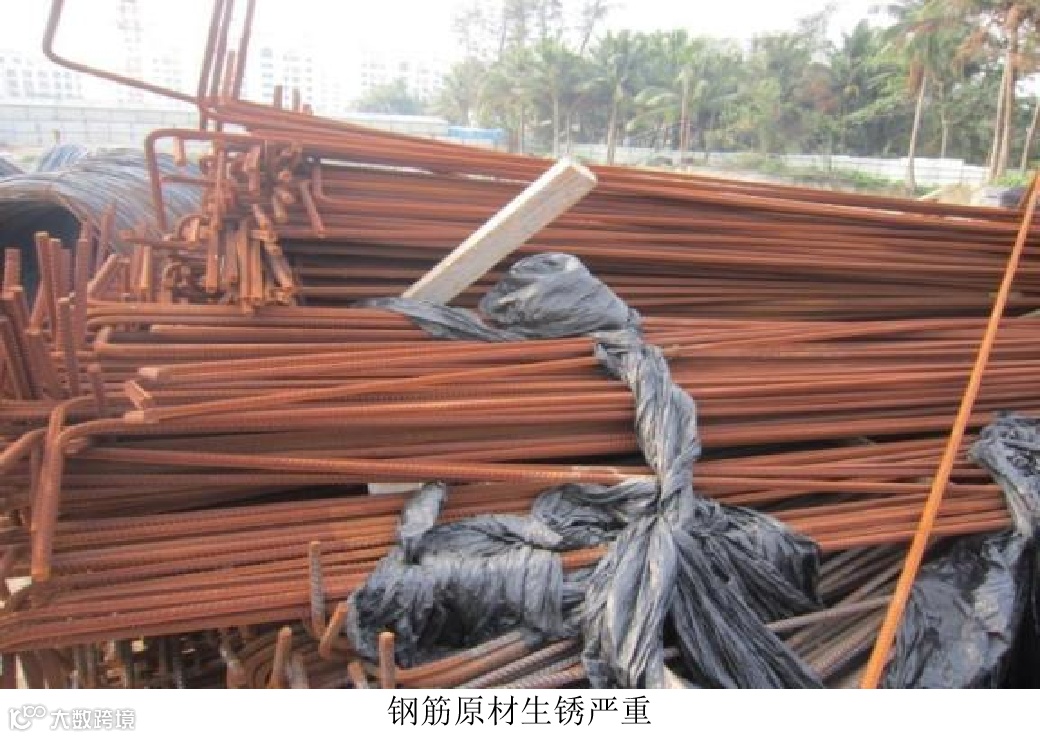

生锈严重

原因分析

条料弯曲、钢筋表面损伤、钢筋剪断尺寸不准、钢筋调直切断时被顶弯、钢筋连切、箍筋不方正、成型尺寸不准、点焊网片扭曲、已成型好的钢筋变形、冷拉钢筋伸长率不合格冷拉钢筋强度不足、冷拉率波动大、冷拔断丝、冷拔钢筋塑性差、圆形螺旋筋直径不准、钢筋代换后，根数不能均分、箍筋弯钩形式不对

钢筋加工前未审批钢筋下料单，加工时造成大量箍筋成品尺寸不合格，无法用于工程，损失严重。

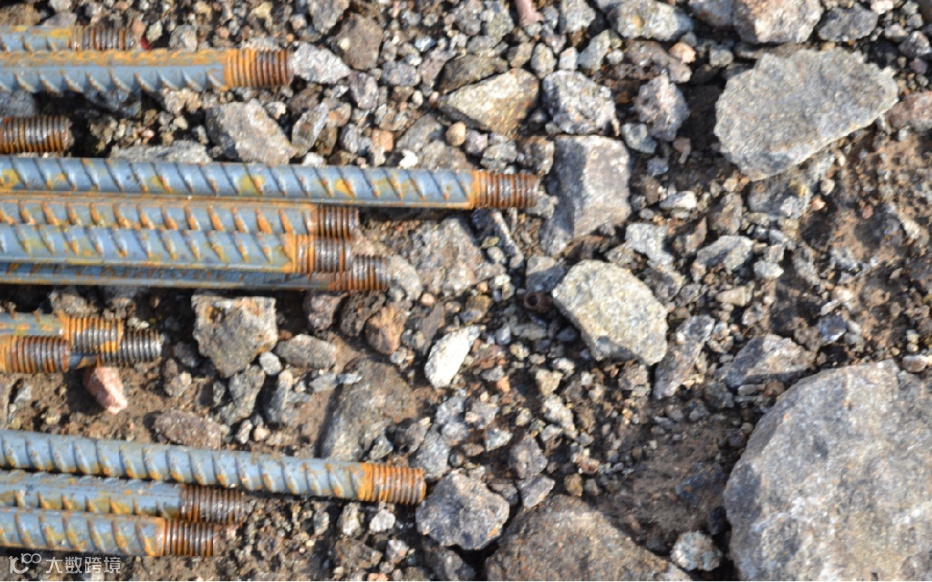

直螺纹连接丝头过细，不符合要求

原因分析

① 焊工技能差。

② 钢筋端部歪扭不直，钢筋头下料不平整，在夹具中夹持不正或倾斜。

③ 夹具长期使用磨损，造成上下钢筋不同心，上下钢筋直径相差级别过大。

④ 预压时用力过大，使上端钢筋晃动和移位。

⑤ 焊后夹具过早放松，接头未及冷却使上钢筋倾斜。

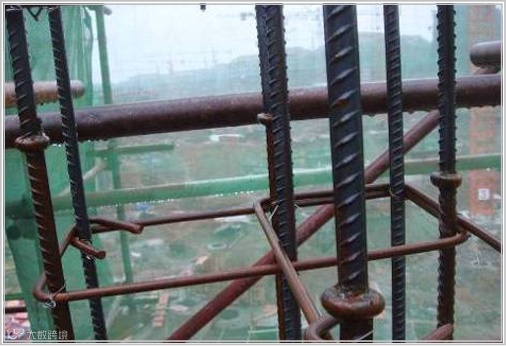

电渣压力焊观感较好

电渣压力焊错位

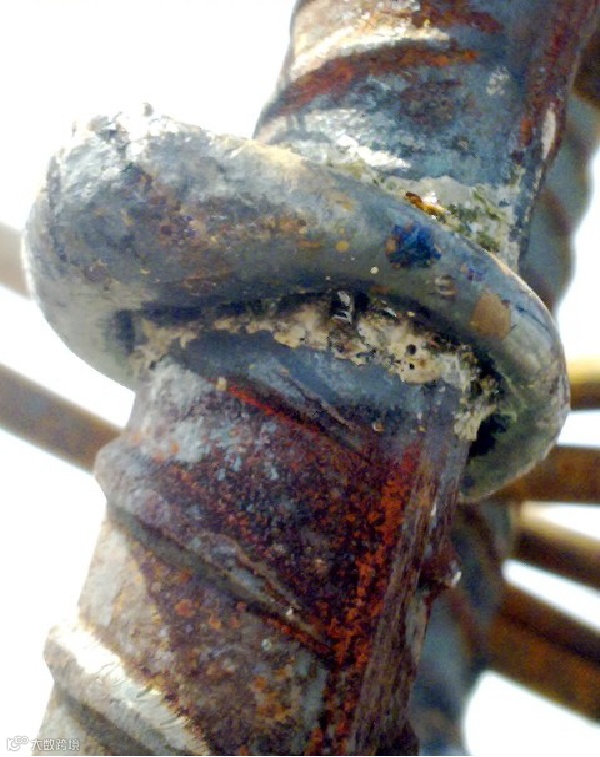

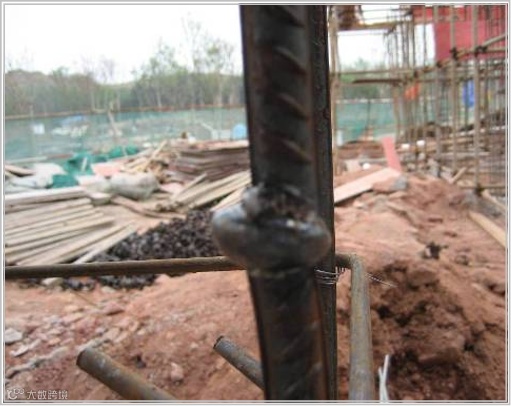

电渣压力焊焊包不均匀

单面焊焊缝不合格

气压焊焊接钢筋偏心

闪光焊焊接钢筋偏心

原因分析

1.在浇筑砼或受施工荷载冲击时导致垫块位移或压碎。

2.梁板墙等主筋上未安装垫块或安装数量少，导致露筋或受力钢筋的保护层小。

3.选用不符合设计尺寸要求的垫块

梯板上无垫块

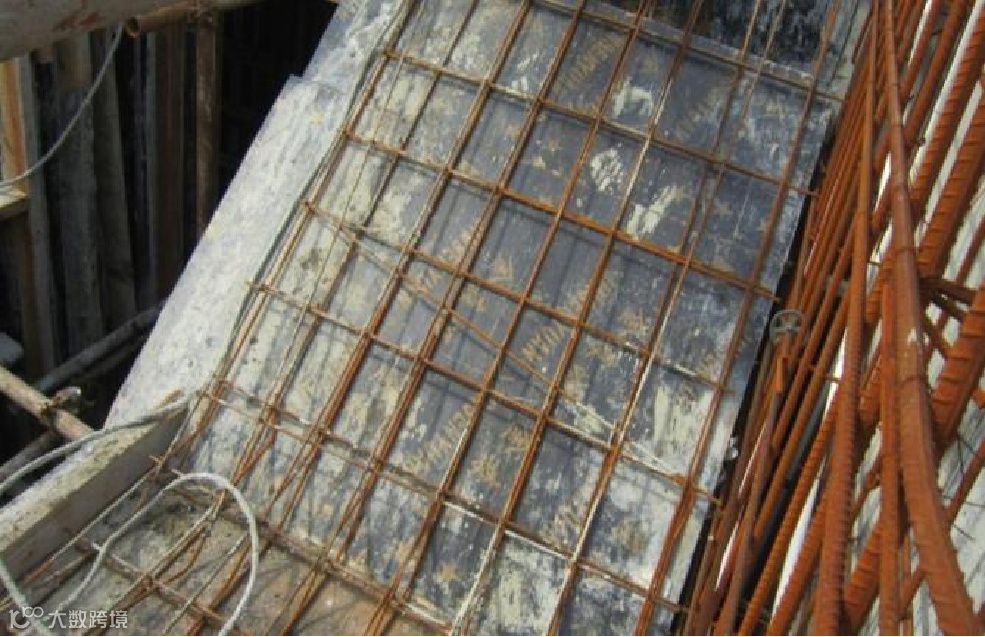

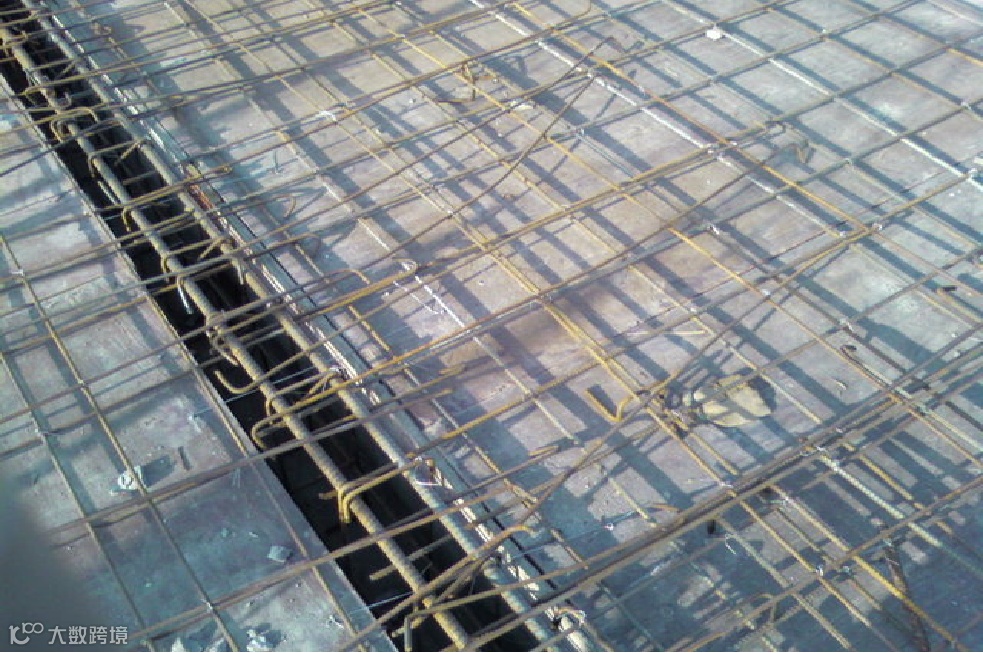

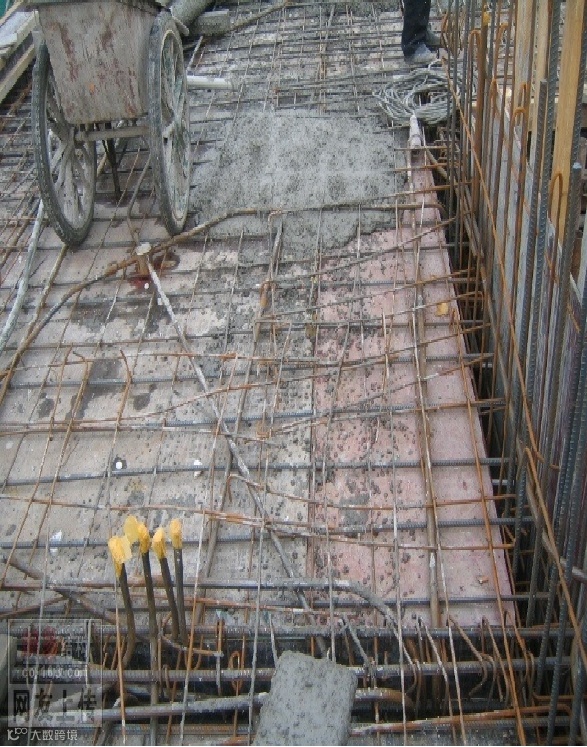

钢筋绑扎结束后未做好成品保护，导致分布筋踩踏严重且无垫块，容易引起板与粱交接部位附近裂缝

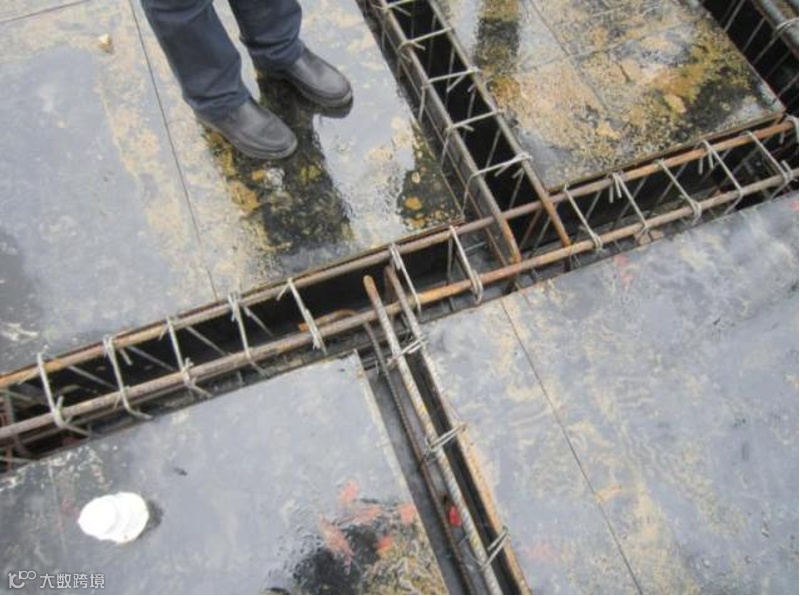

粱底无垫块

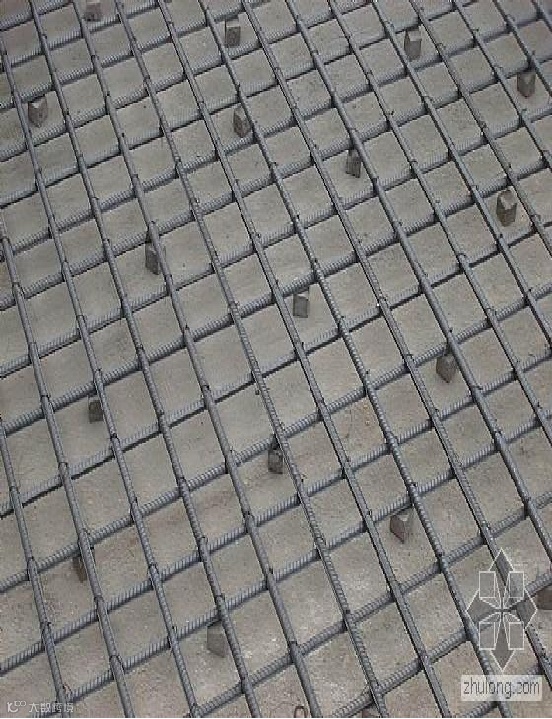

垫块放置规范

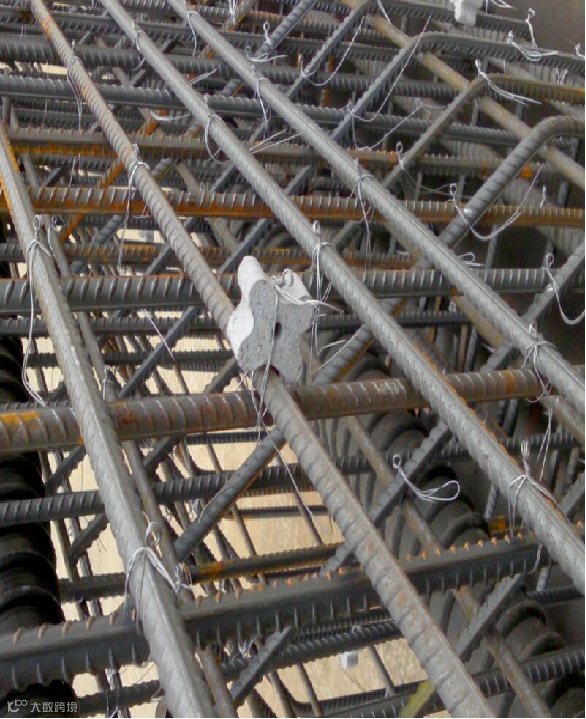

垫块绑扎牢固

原因分析

① 钢筋配料时疏忽大意，未考虑原材料的长度。

② 忽略了配置在构件同一截面中的接头。

③ 分不清钢筋位在受拉区还是受压区。

梁纵筋锚入剪力墙长度不够，弯折段长度小于15d。

梁纵筋锚入剪力墙长度不够，平直段长度小于0.4lae。

柱纵筋绑扎长度不符合规范要求

原因分析

① 钢筋配料时疏忽大意，未考虑原材料的长度。

② 忽略了配置在构件同一截面中的接头。

③ 分不清钢筋位在受拉区还是受压区。

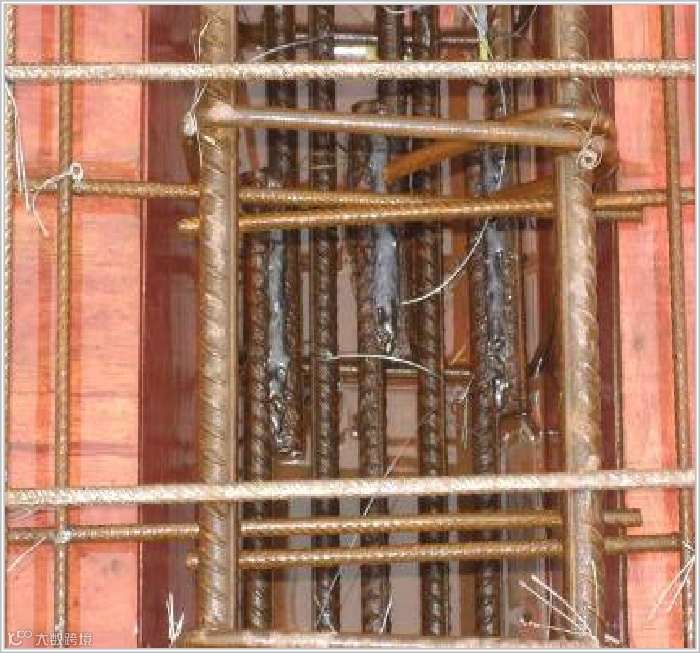

框架柱钢筋电渣压力焊不合格，截断后，截面接头率大于50%。

同一断面有3个焊接接头，接头率达60%

原因分析

工长对标准图集不熟悉，忽略受拉和受压纵向受力钢筋的最小搭接长度。

原因分析

① 配料时未考虑外排钢筋与内排钢筋的高度不同。

② 钢筋连接时未按外排钢筋高于内排钢筋安装。

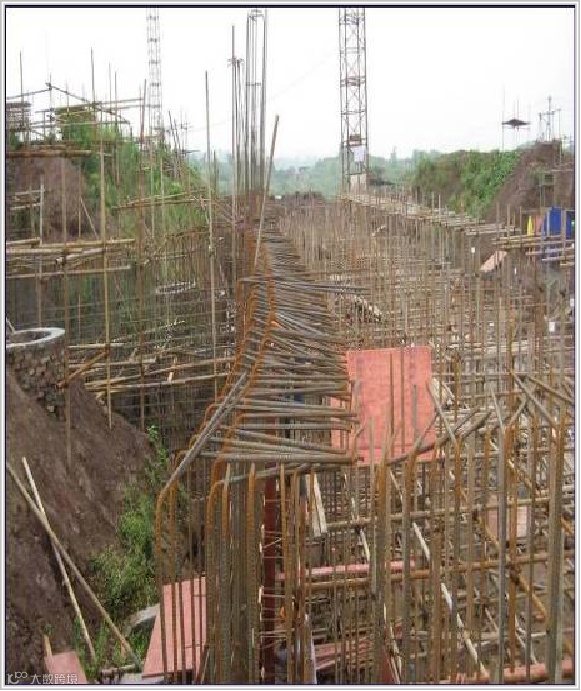

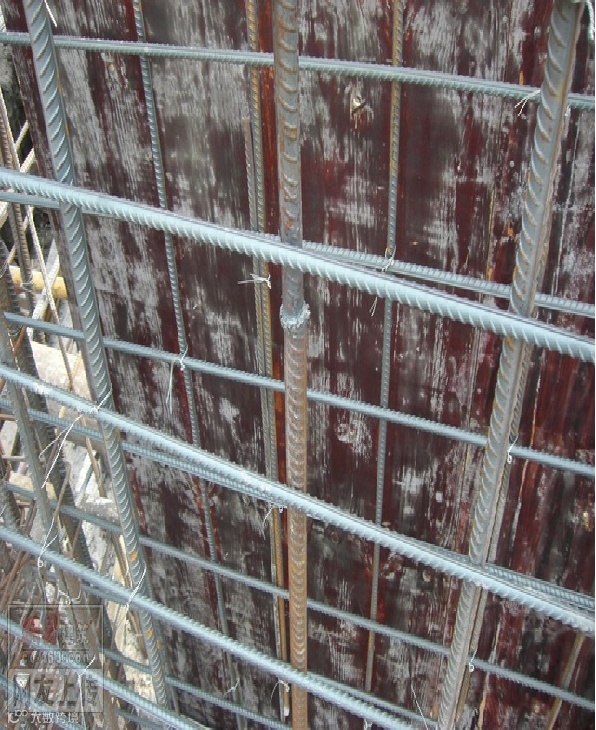

砼挡墙外侧第一排竖向筋弯折处与内侧竖向筋在一个水平面上，应相互错开

原因分析

1.保护层垫块垫的太稀或移位；

2.钢筋骨架绑扎不当，造成骨架外形尺寸偏大，局部抵触模板；

3.钢筋在施工过程中踩踏严重，使钢筋移位。

4.混凝土浇筑厚度不符合设计尺寸。

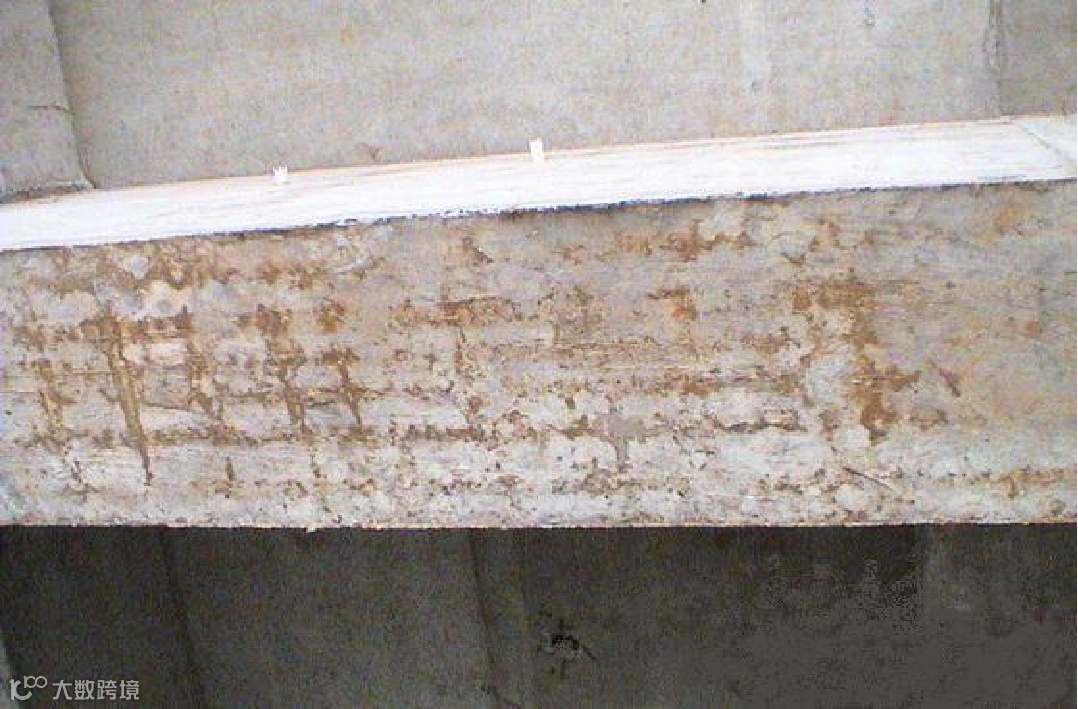

混凝土浇筑厚度不符合设计规定引起露筋

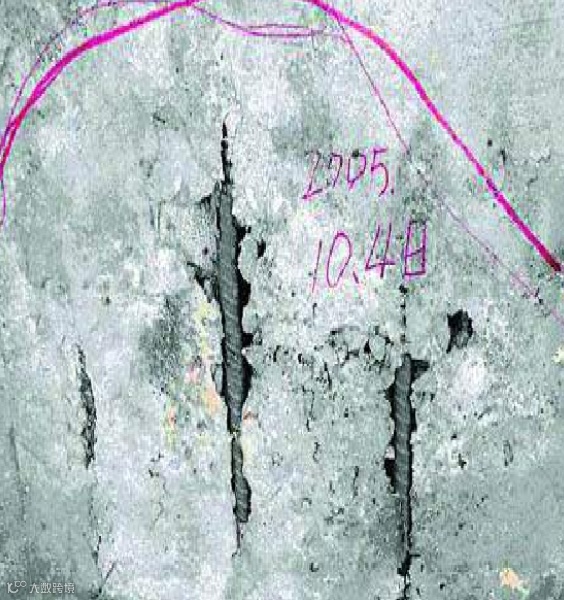

钢筋骨架尺寸偏大，抵触模板引起露筋

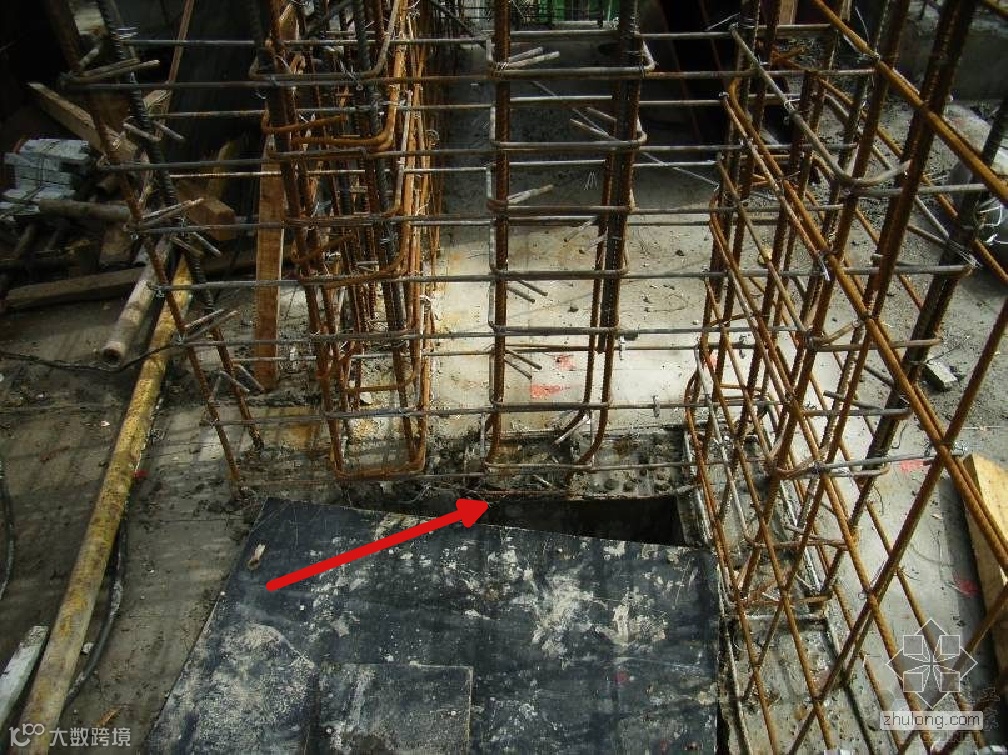

粱底垫块缺失，导致露筋

原因分析

① 施工工艺一般，工人施工质量一般，未加强管理，未提高各施工人员质量意识。

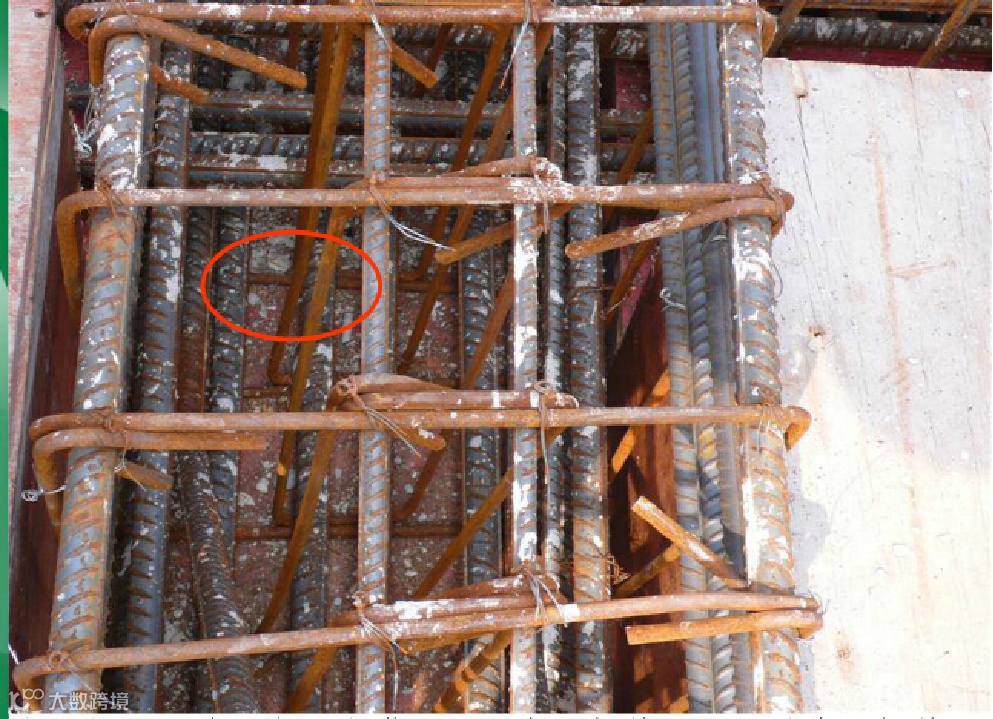

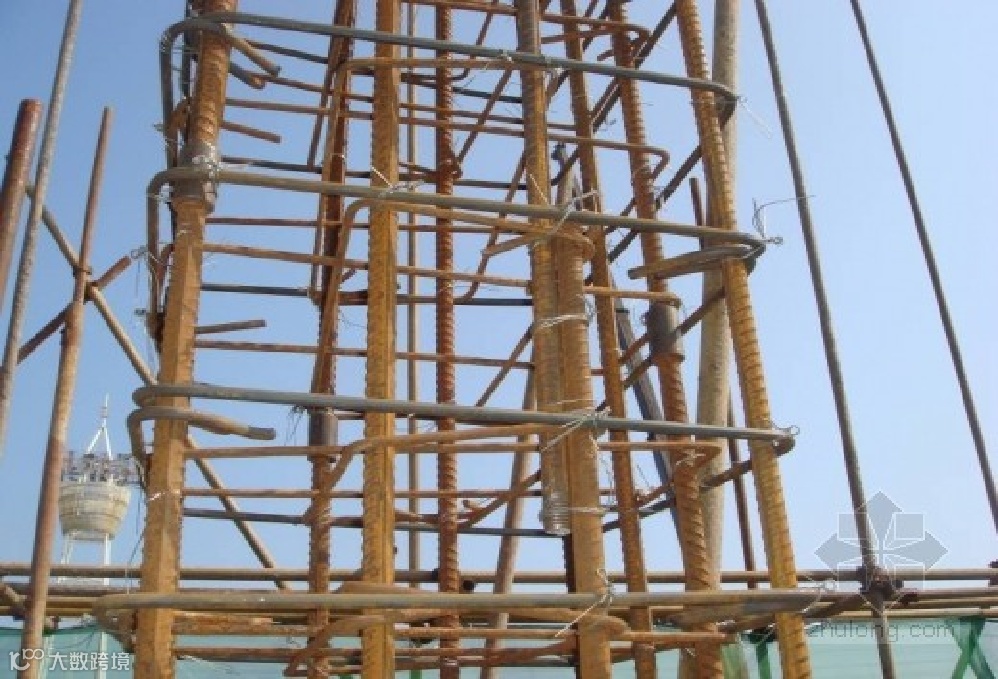

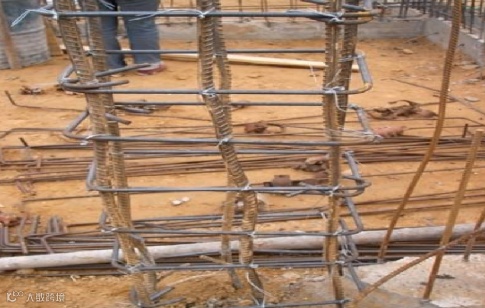

柱纵筋弯曲、箍筋绑扎不规范，间距不均、箍筋位置绑扎不到位

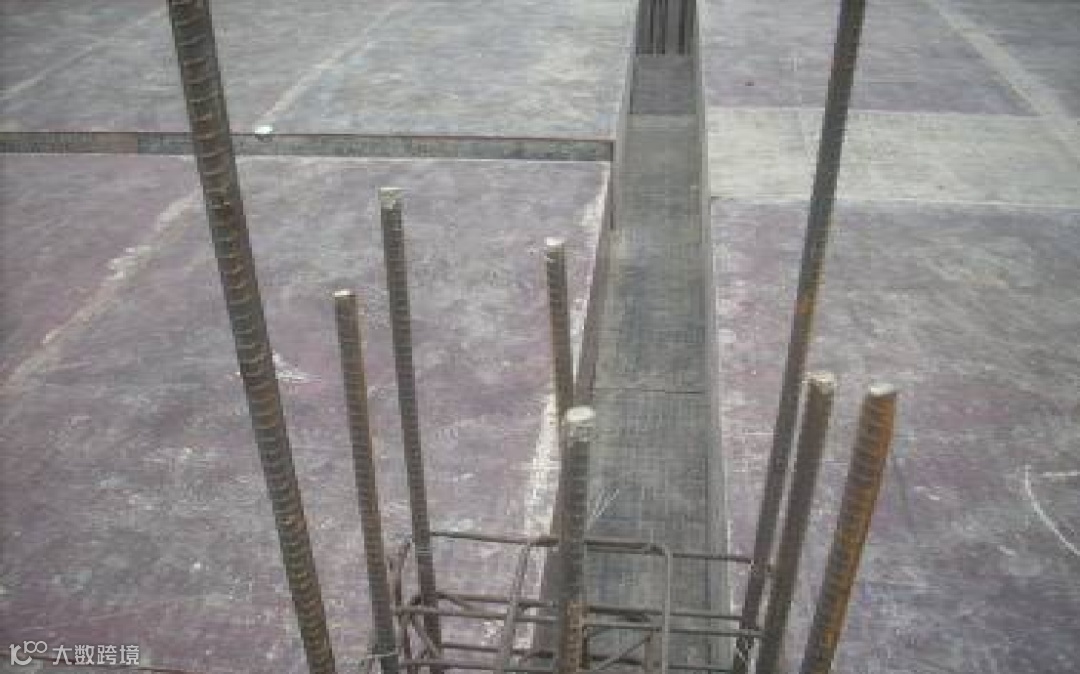

柱纵筋移位

原因分析

施工管理不善，没有深入熟悉图纸内容。

缺钢筋拉钩

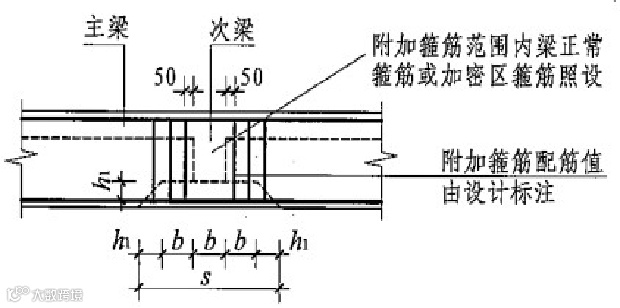

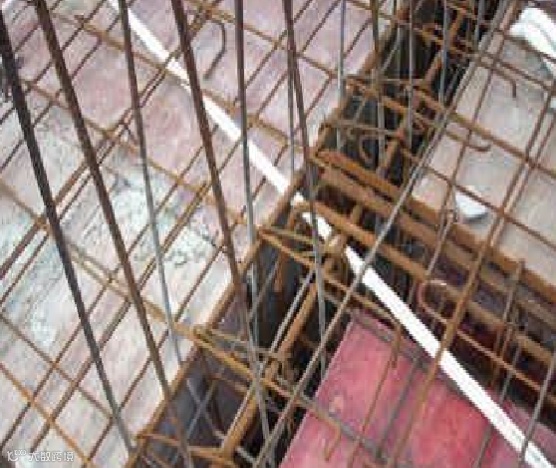

主次梁交接处主梁钢筋未加密

漏设腰筋

当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，其间距不宜大于200mm

原因分析

① 施工工艺一般，工人施工质量一般，未加强管理，未提高各施工人员成品保护意识。

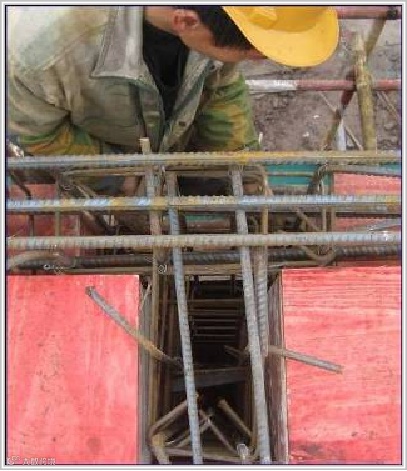

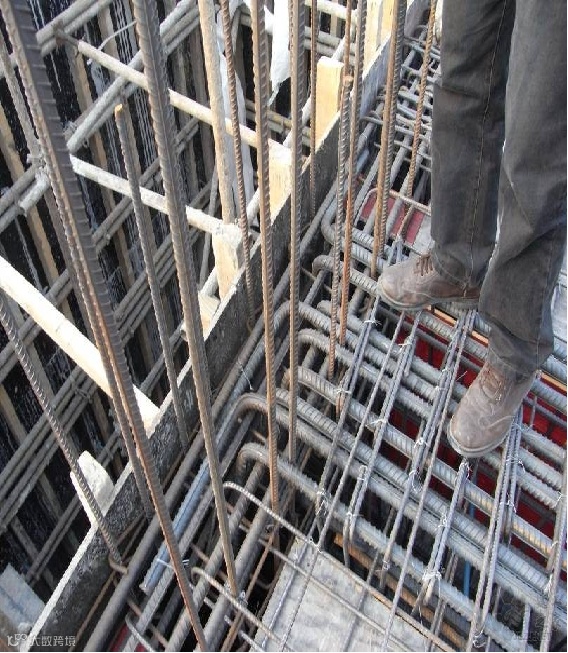

柱子钢筋绑扎差，不注意成品保护，造成较多破坏，严重影响工程质量。

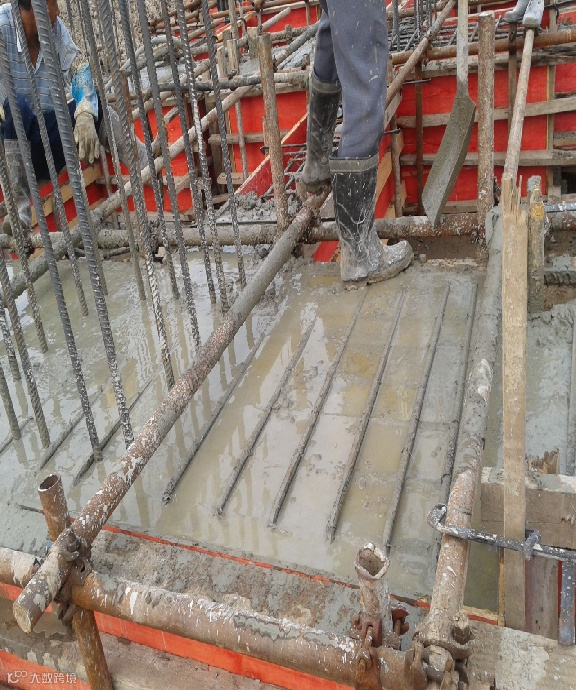

混凝土浇筑时未进行钢筋成品保护，无专人看管、整理，埋下严重质量隐患。

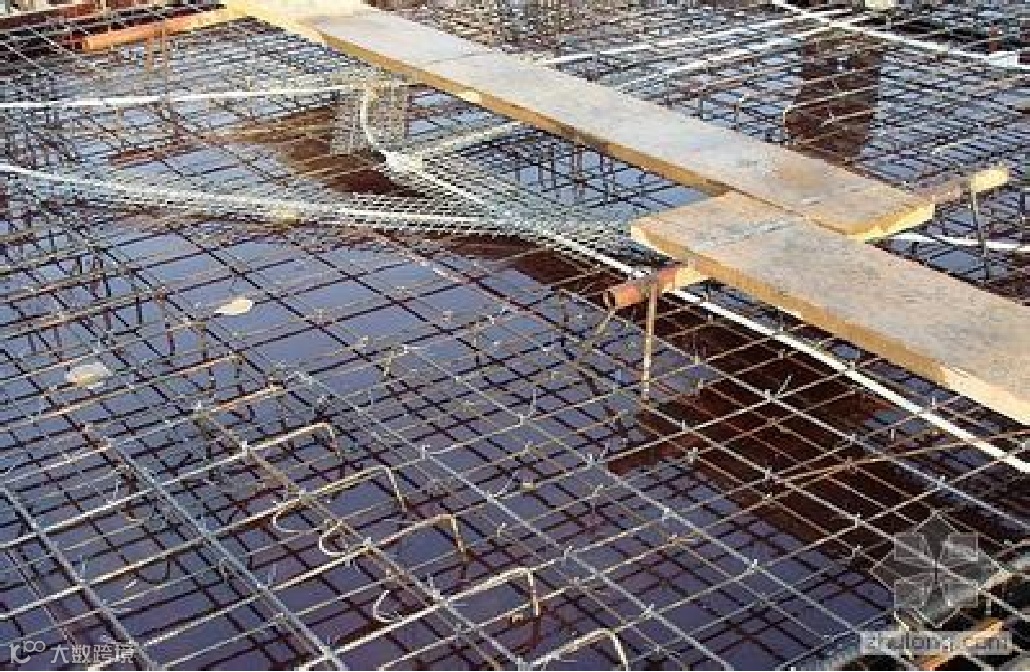

搭设通道，防止钢筋踩踏
