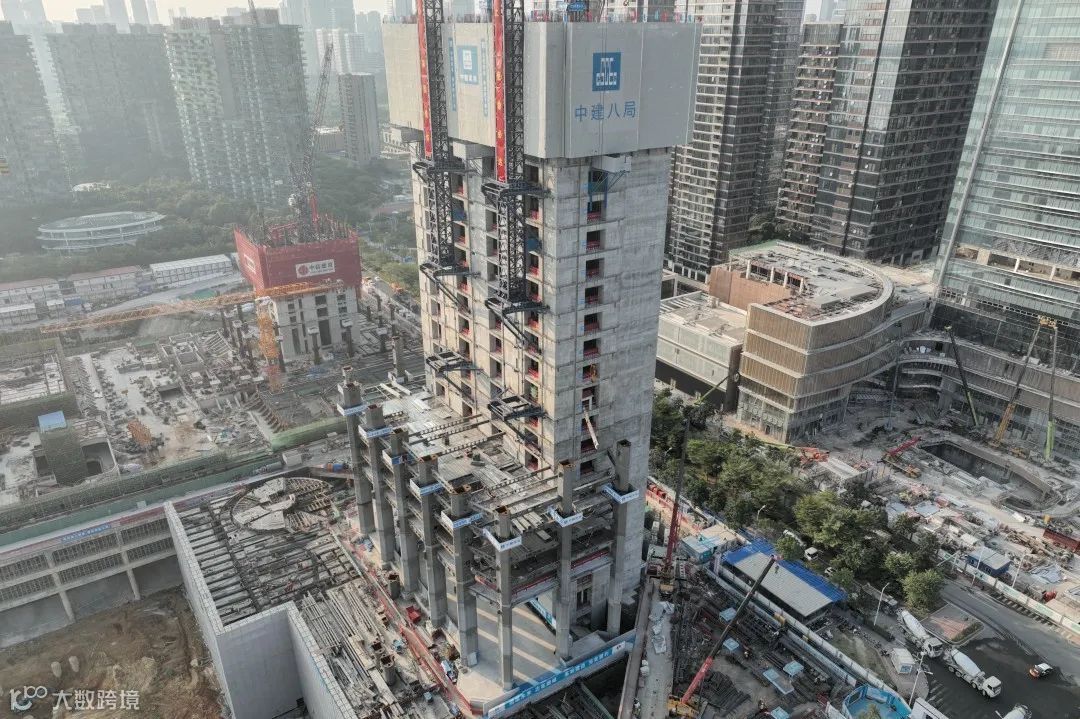

10月30日，随着最后一车混凝土的顺利浇筑，招商银行总部大厦项目主塔楼核心筒提前75天突破“百米大关”，这是继项目提前68天地下室结构封顶后，实现的又一阶段性重大进展。该项目的高效建设，创新技术和装备的应用功不可没，其中，由中建八局工程研究院联合华南分公司研发的“低碳溜管装备”，在此前的大底板浇筑中，更是完成了36小时内浇筑1.3万方的壮举。
一起来现场回顾大底板浇筑阶段
“低碳溜管装备”的风采

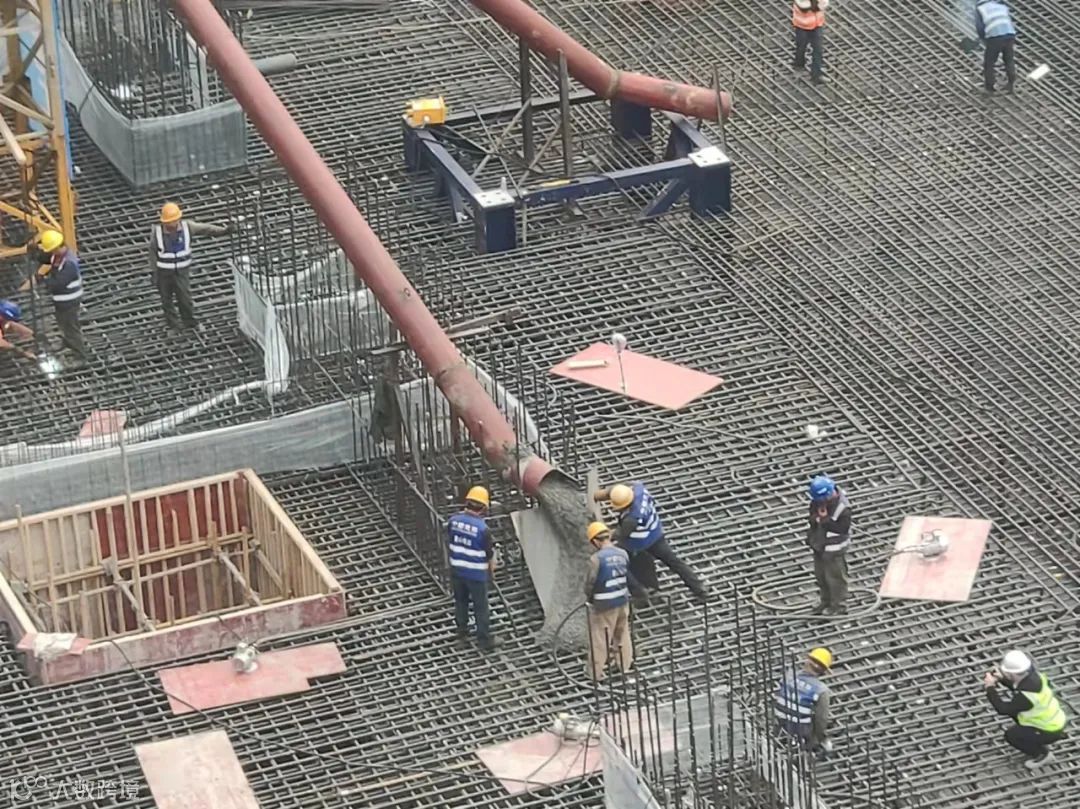

项目首块主塔楼底板长约 76米，宽约 50米，混凝土单次浇筑达1.3万立方米。由于内支撑及基坑底场地狭小，天泵+地泵浇筑方式无法满足施工需求，项目团队精细研究，设计并采用多角度溜管+溜槽+天泵浇筑综合施工技术，布置2套溜管、2条溜槽、2台天泵，平均每小时可浇筑360立方米，在36小时内完成了大底板浇筑。对比3台天泵、2台地泵综合浇筑方式，功效提升2.5倍，且溜管、溜槽浇筑过程无噪音，材料可周转，在进度、安全、质量、绿色施工等各方面均取得良好效果。
-

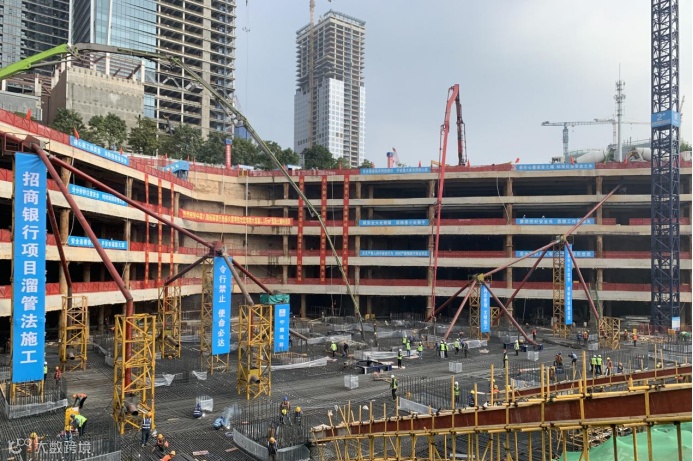

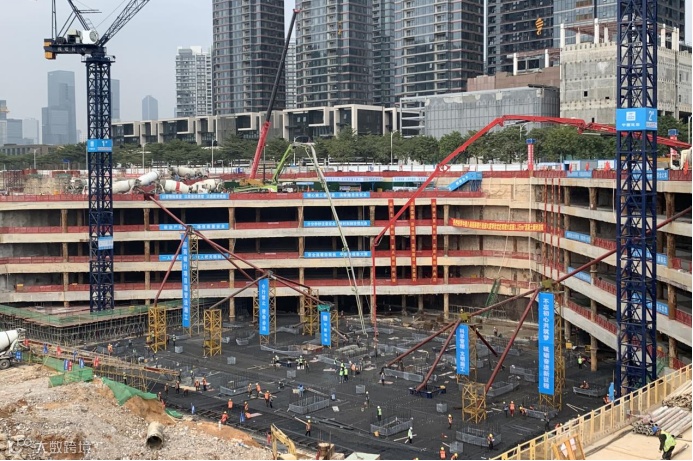

多倾角组合布置溜管

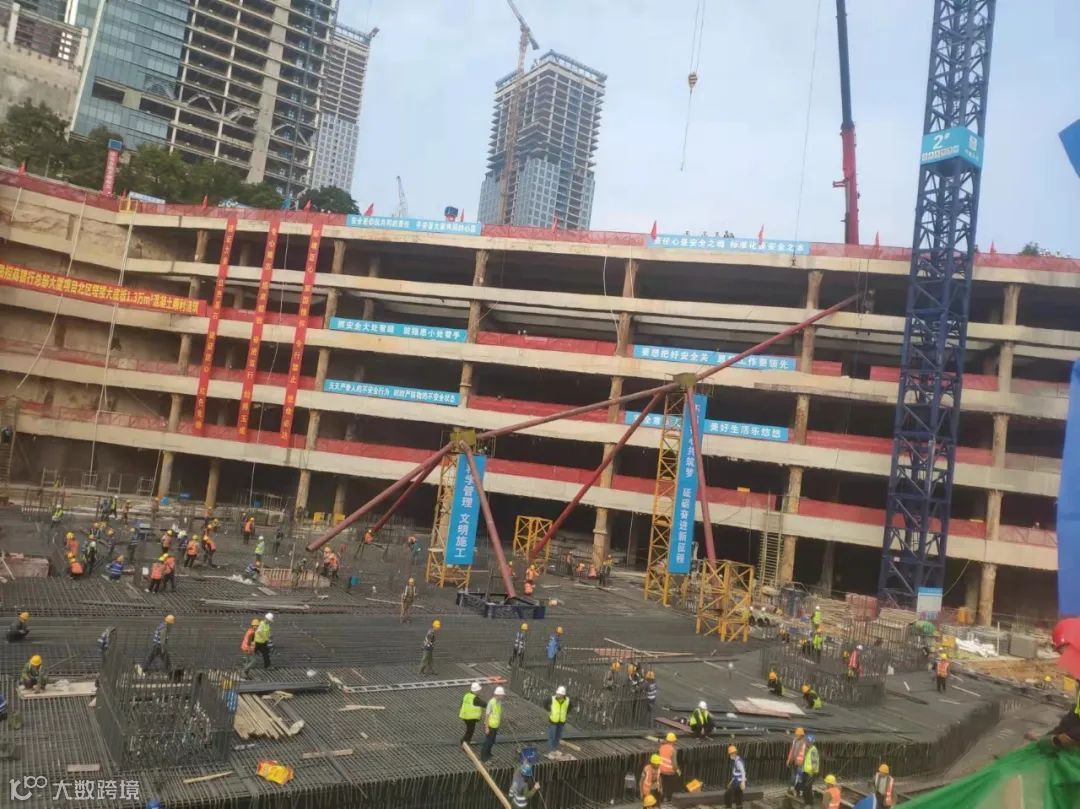

溜管采用缓急相交的多倾角组合布置方式，既防止混凝土离析保证施工质量，又将支撑架数量减少60%，节约钢材近55吨，并完全使用废旧塔吊标准节作为支撑架，将低碳发展理念落在实处。
-

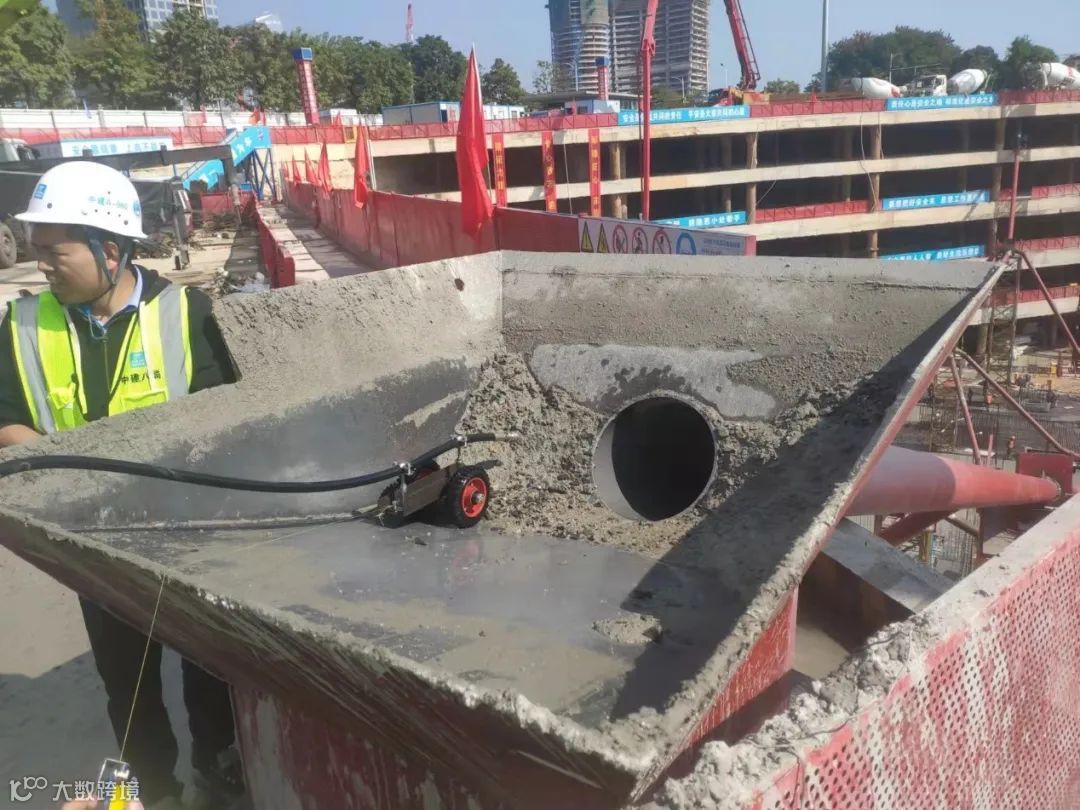

自行走溜管清洗装备
溜管法浇筑不可以间歇施工，混凝土一旦在管道内滞留，就会凝固在管壁进而阻碍混凝土流动，最终造成堵管，同时也会影响下次使用。为此中建八局工程研究院联合华南分公司开发了一款自行走溜管清洗装备。

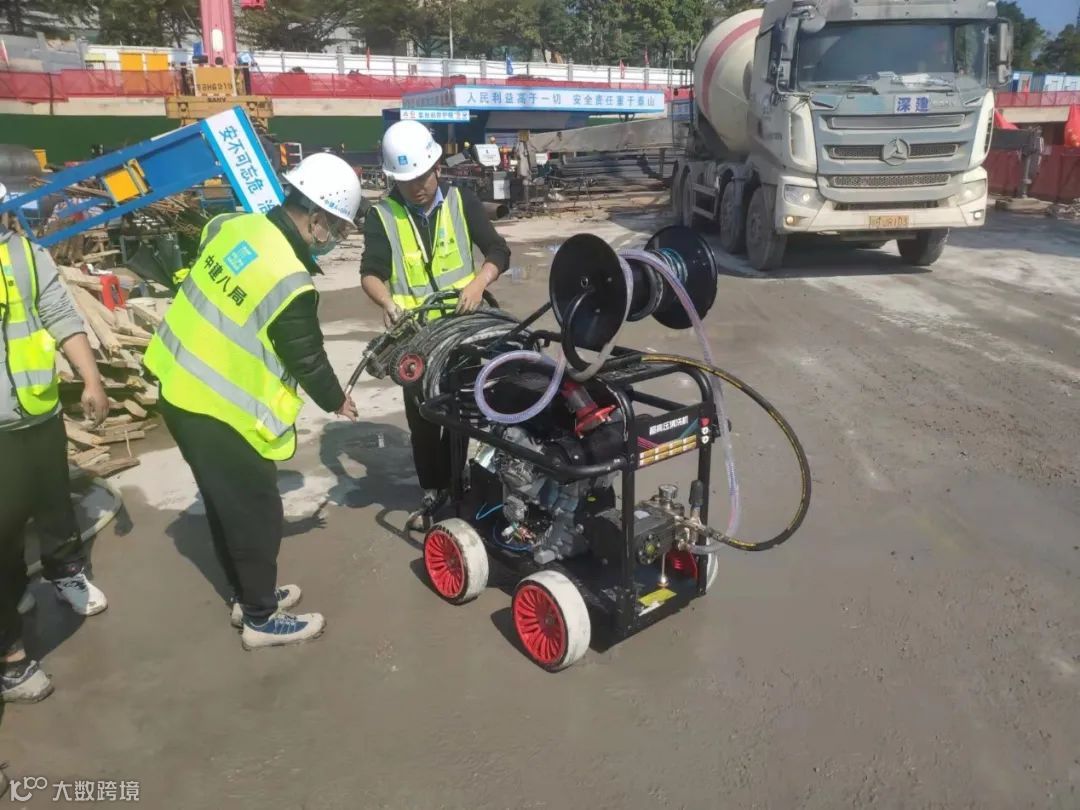

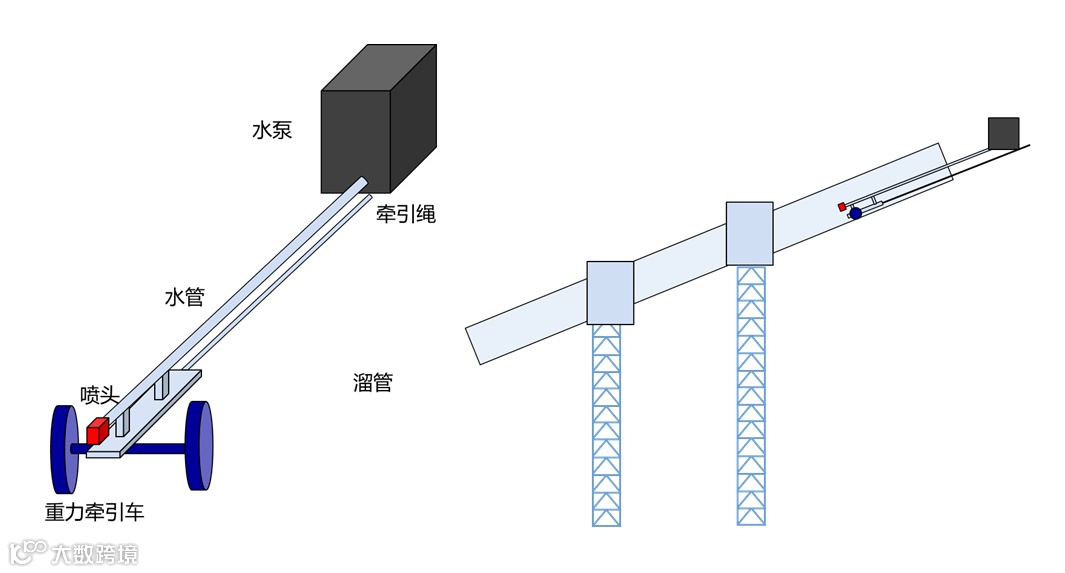

装备由重力牵引小车、高压水喷头、水管、高压水泵、牵引线等构成。水管端部搭载在小车上，可以通过喷头向后方360°喷射高压水清洗溜管内壁，小车在自重牵引和高压水的后座力下可自动向前行走。

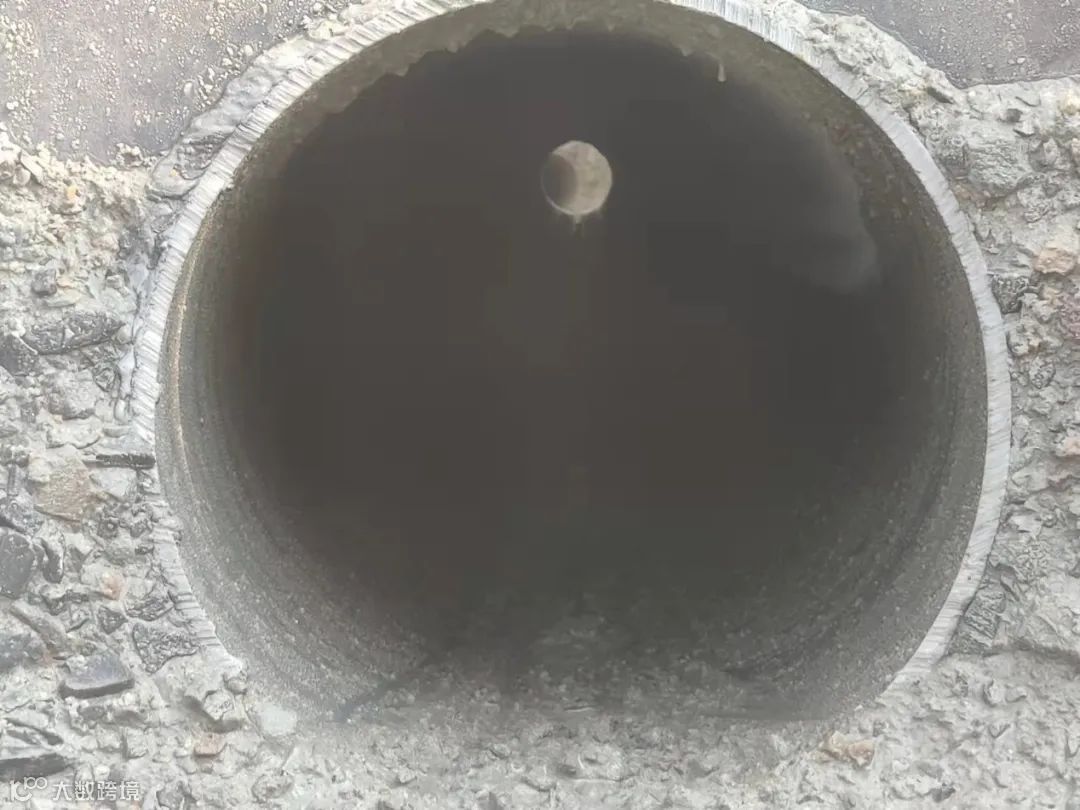

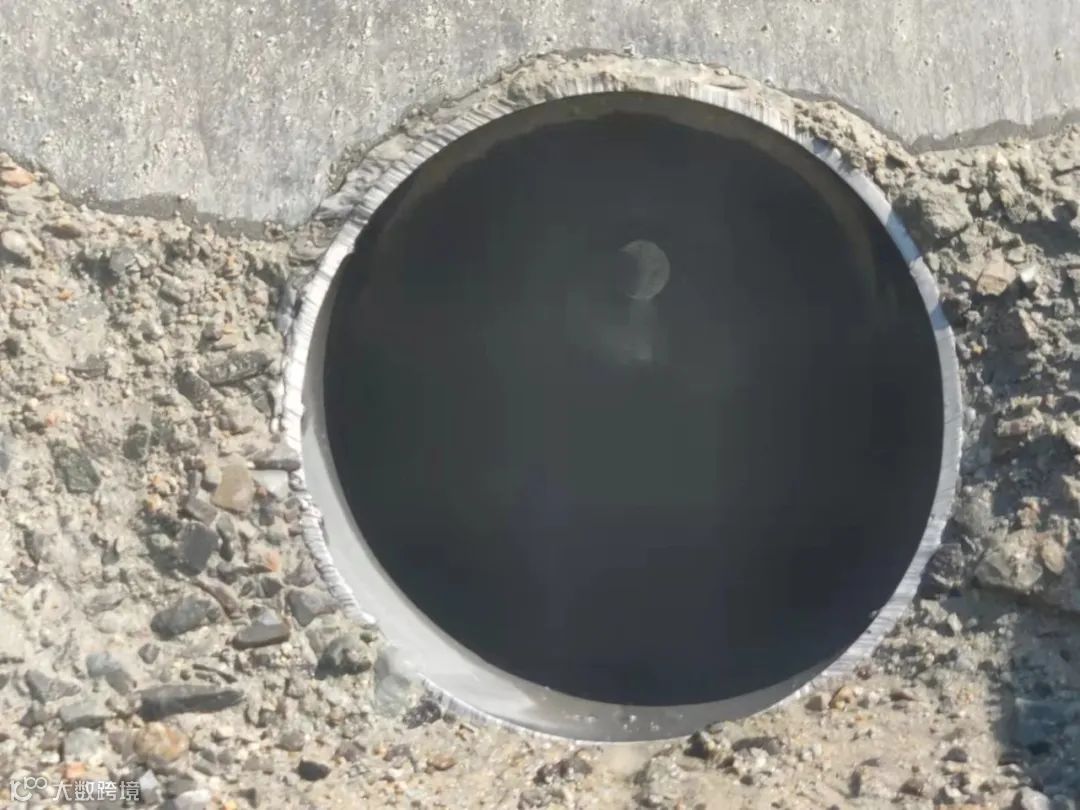

该装备可实现架设于高空中的溜管内壁及时清理，确保钢管100%回收再利用，仅此一项工序，预估可节省钢管近30吨，有力践行绿色低碳理念。
-

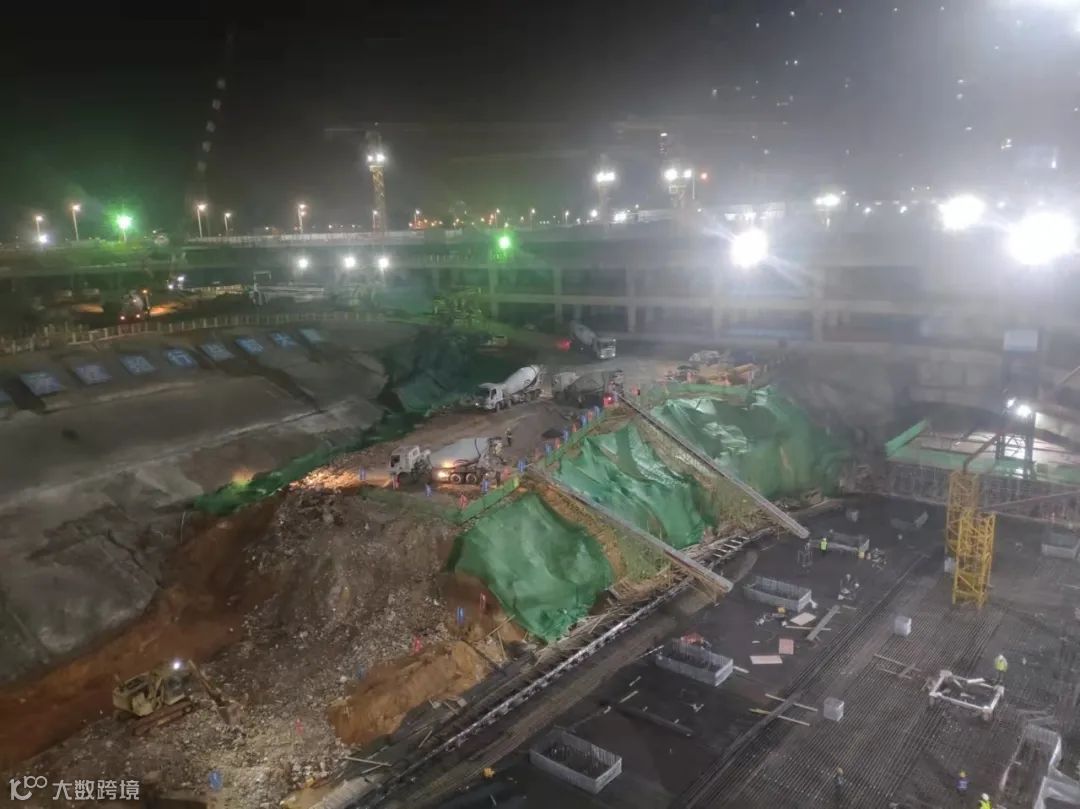

浇筑现场盛况回顾

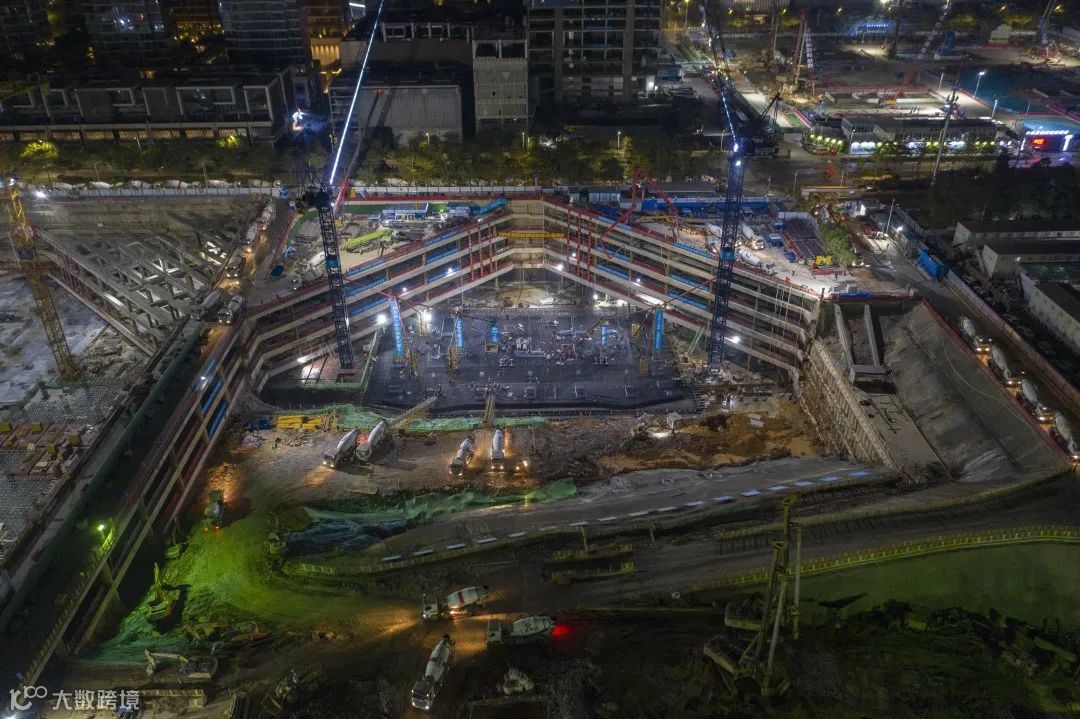

招商银行总部大厦地处深圳超总基地核心地段，项目分为南北两个地块同步施工，本次浇筑的是主塔楼（北地块）底板，总浇筑方量1.3万立方米，同时采用溜管+溜槽浇筑工艺，由2套溜管、2套溜槽及2台汽车泵同步作业，历时36小时浇筑完成，单管最快浇筑速度达200方/小时。这一壮举标志着项目正式进入主体施工阶段，较合同工期提前整整18天！
源自 | 中建八局科技、中建八局工程研究院、中建八局一公司
