【施工技术】墙/柱/板/梁：钢筋如何定位？中建工地这样干！

暗柱钢筋绑扎→安装墙体竖向梯子筋→安装水平钢筋定位卡具→墙筋绑扎安装保护层定位措施。

1、剪力墙暗柱钢筋绑扎完成后，在剪力墙内自暗柱或转弯100～200mm处开始安放竖向定位梯子筋，梯子筋安放间距不大于2m。

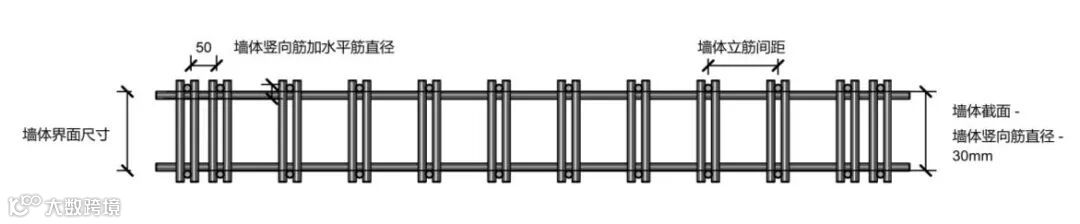

竖向梯子筋示意图

竖向与水平梯子筋布设示意图

2、在上层现浇板面上方200mm处安装水平梯子筋。水平梯子筋应专墙专用，可周转使用。

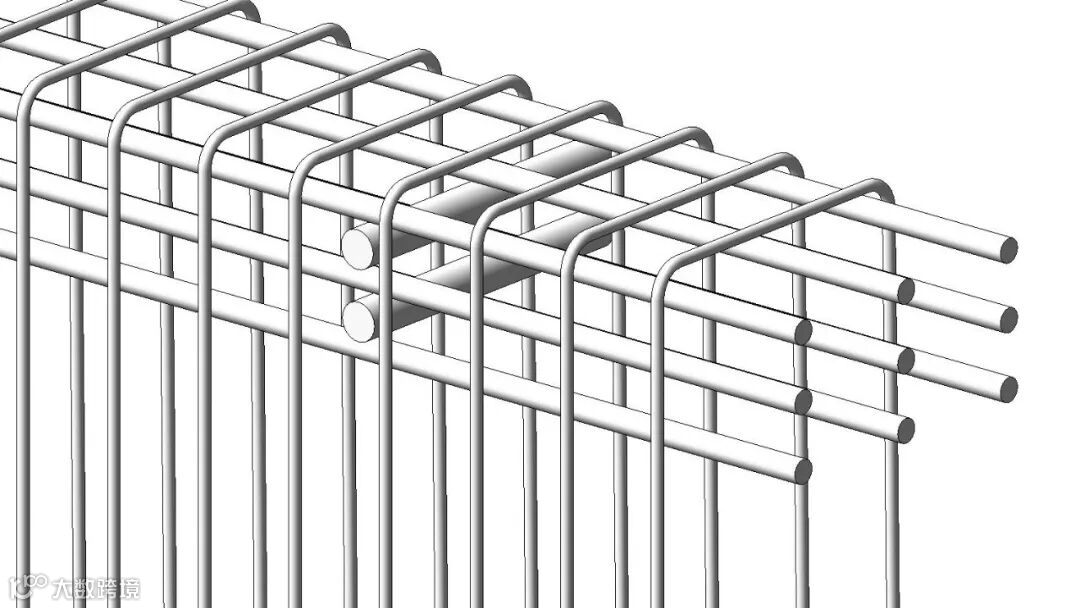

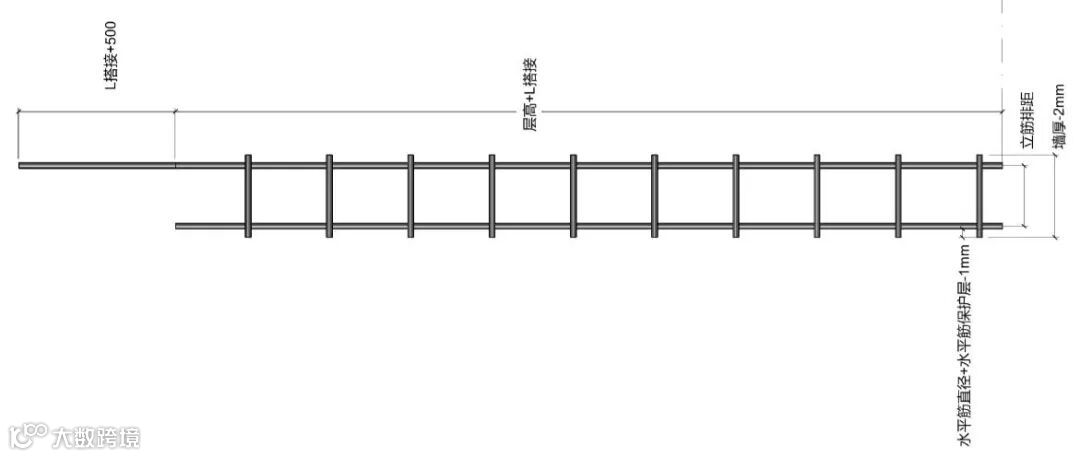

水平梯子筋示意图

竖向梯子筋示意图

水平梯子筋示意图

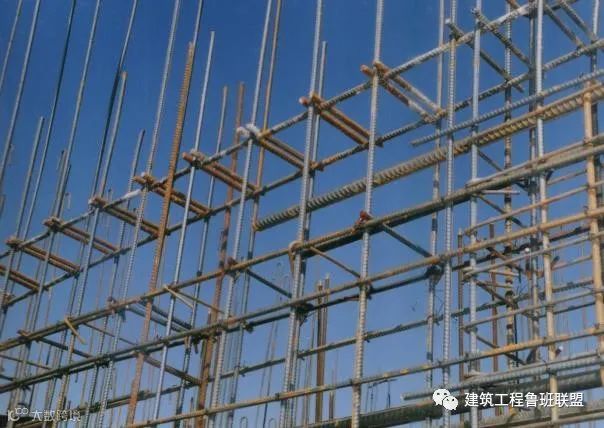

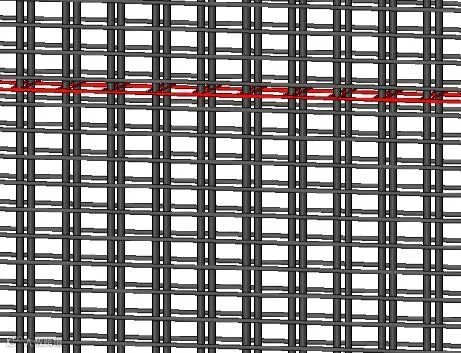

竖向与水平梯子筋布设实例图

3、全部钢筋绑扎完毕后，成梅花形安放保护层垫块和模板定位撑、顶模棍。垫块可采用水泥砂浆垫块；水泥砂浆垫块强度等级应不小于墙体混凝土设计等级；钢筋顶模棍长度为墙厚-2mm，两端切平、刷防锈漆。

4、模板定位撑、顶模棍应与剪力墙两侧主筋分别进行绑扎连接。

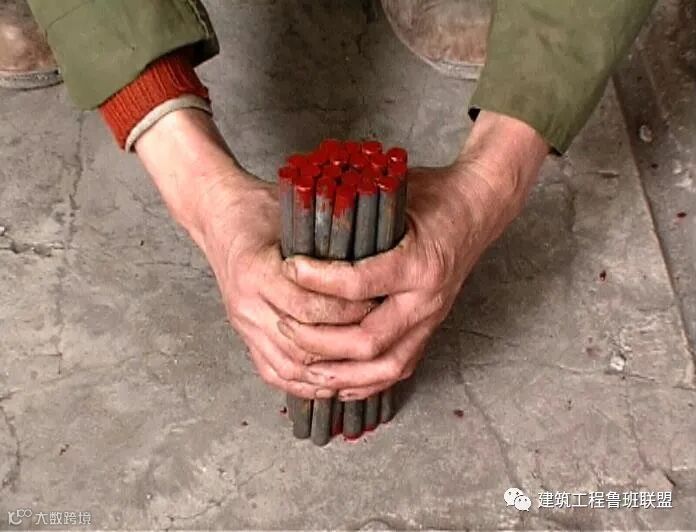

钢筋顶模棍加工照片

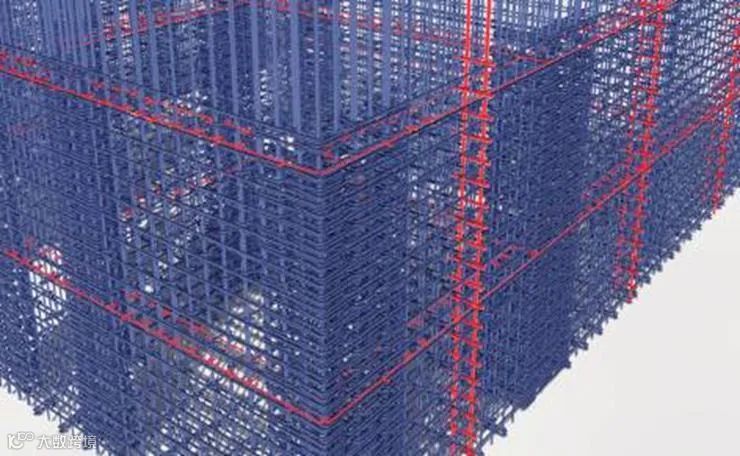

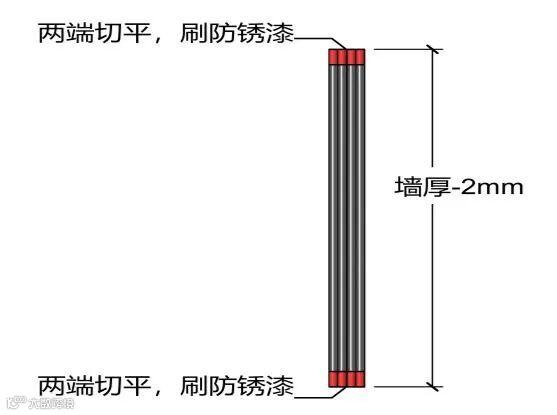

钢筋顶模棍BIM效果图

5、模板定位水泥砂浆支撑与墙体钢筋用扎丝绑牢，水泥砂浆支撑间距宜为400mm，不应超过600mm（有防水要求的混凝土墙严禁使用水泥砂浆支撑）。

水泥砂浆支撑示意图

水泥砂浆支撑实例图

钢筋间距允许偏差10mm，保护层厚度允许偏差±3mm。定位钢筋两端应做防锈处理，绑扎的扎丝应向主筋内翻。梯子筋、顶模棍等现场加工措施筋加工完成后进行质量验收，水泥垫块、水泥支撑应加强进场验收，避免强度不足、以次充好。

依据《混凝土结构工程施工质量验收规范》GB50204，墙、柱、梁及板钢筋定位及排布按现行行业标准《混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、梁、板）》18G901-1的规范要求进行钢筋施工，质量验收应符合相关标准的规定。

柱筋绑扎→安装柱筋定位柱箍→混凝土浇筑→拆除定位柱箍。

1、柱筋绑扎成型后，在距离楼面标高上200㎜处安装定位柱箍，并与主筋绑扎牢固，混凝土浇筑后取出定位柱箍循环使用。

2、定位柱箍可采用内置式、外置式、内外双控式。

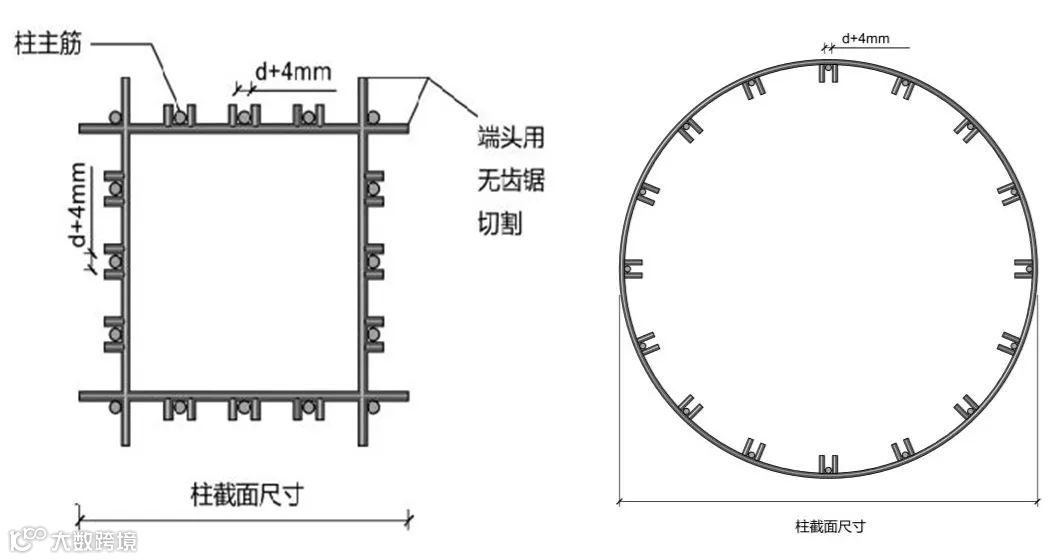

定位柱箍BIM示意图

柱筋定位准确，保护层厚度符合设计要求。

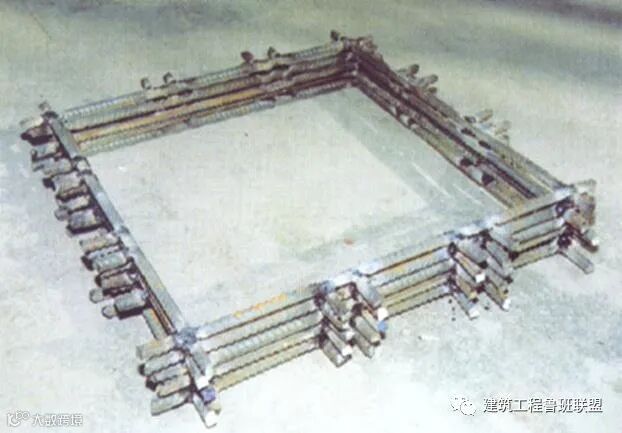

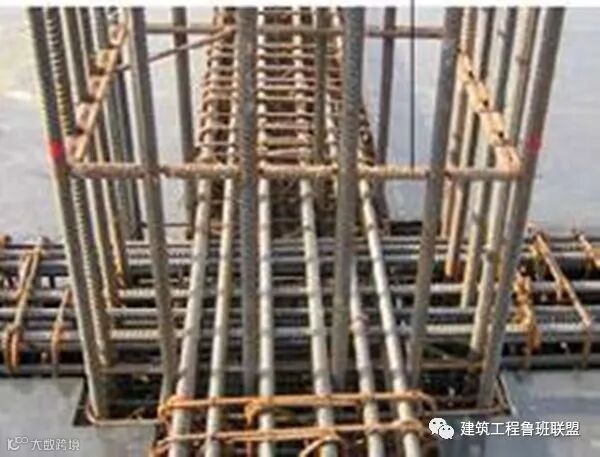

定位柱箍实例图

定位弹线→绑扎楼板下皮钢筋→安装底筋保护层垫块→安装马镫→绑扎楼板上皮钢筋→混凝土浇筑板面。

1、根据楼板钢筋的设计间距，在模板表面弹出每道钢筋位置线，第一道钢筋距梁边50mm（或距板边s/2；s表示板筋间距）。按照所弹墨线定位、放置钢筋并进行绑扎，可对钢筋进行有效定位。

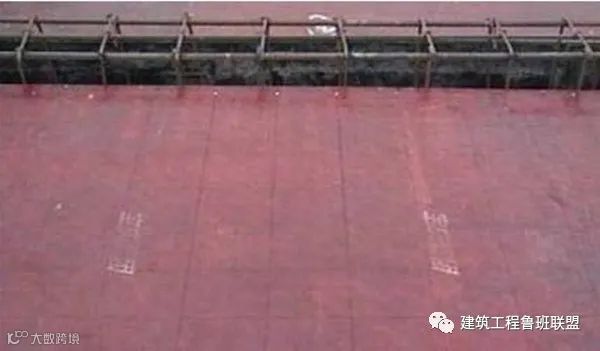

楼板钢筋绑扎前弹线实例图

2、板钢筋绑扎完毕后，按纵横向间距1m在钢筋交叉处呈梅花形安放保护层垫块及马镫，垫块及马镫距板边不大于500mm。垫块、马镫应和钢筋保护层厚度、板厚度及钢筋规格相适应，混凝土垫块严禁现场自制。

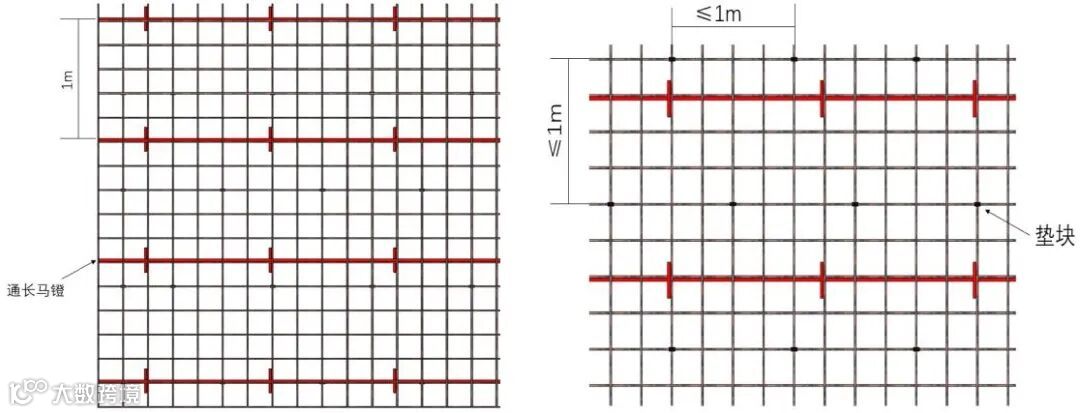

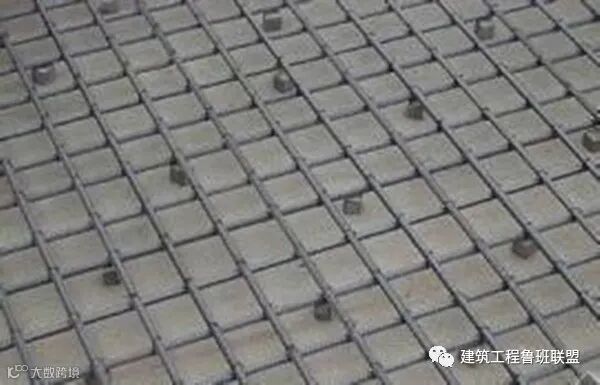

钢筋保护层垫块和马镫布设示意图

成品通长钢筋马镫（板厚≤150mm）

混凝土垫块

3、为确保板上层钢筋在后浇带、施工缝处甩搓钢筋的空间位置和保护层厚度准确，可设置定制的梳子板对钢筋进行固定。

确保垫块、成品马镫、PVC管与钢筋固定牢固，钢筋位置允许偏差10mm，有受力钢筋保护层厚度允许偏差基础±10mm，柱、梁±5mm，板、墙、壳±3mm。梁类、板类构件上部纵向受力钢筋保护层厚合格点率应达到90%及以上，且不得超过1.5倍尺寸偏差。

马镫质量要求：当板厚≤140mm，板受力筋和分布筋≤10，时马镫筋直径可采用ф8；当140mm<h≤200mm，板受力筋≤12时，马镫筋直径可采用ф10；当200mm<h≤300mm时，马镫直径可采用ф12；当300mm<h≤500mm时，马镫直径可采用ф14；当500mm<h≤700mm时，马镫直径可采用ф16；厚度大于800mm最好采用钢筋支架或角钢支架。

划分主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎。

1、两向钢筋交叉时，基础底板及楼板短跨方向上部主筋宜放置于长跨方向主筋之上，短跨方向下部主筋置于长跨方向下部主筋之下；次梁上下主筋置于主梁上下主筋之上；框架连梁的上下主筋置于框架主梁的上下主筋之上；当梁与柱或墙侧平时，梁该侧主筋置于柱或墙竖向纵筋之内。

2、主、次梁受力筋下均应垫垫块，保证保护层的厚度。受力筋为双排时，可用Φ25短钢筋垫在两层钢筋之间，钢筋排距应符合设计要求。

钢筋分层垫示意图

3、框架梁钢筋应在梁侧进行绑扎，不宜先合模后将框架梁钢筋架起绑扎。梁腹板高度≥600mm时，预留一侧梁侧模，待梁钢筋绑扎完成后再进行安装加固。
