《铝模支撑体系防高坠安全防护做法》是安全工程师（中节能）实训营以上海公司中节能项目主体结构铝模施工体系为载体，针对铝模支撑体系特点，梳理铝模施工流程、作业高坠风险点、风险点暴露时间段，利用铝模结构刚度高、销钉固定快捷方便、盘扣脚手架搭拆便捷等特点，兼顾实用性、连贯性和搭拆方便性，制定底板混凝土浇筑后及墙柱钢筋模板施工阶段、顶板模板施工阶段、顶板钢筋绑扎及混凝土浇筑前三个阶段的安全防护做法，指导铝模体系安全防护设施施工。
电梯井口
顶板模板/钢筋施工阶段
做法1
销钉式定型化防护
销钉式定型化杆件

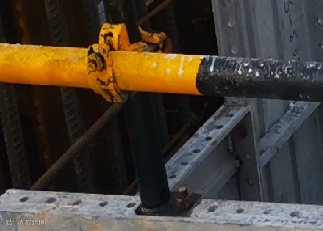

利用销钉同铝模连接

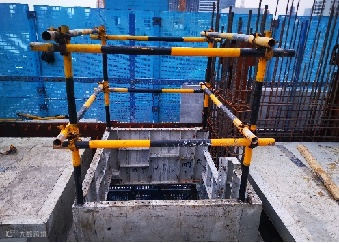

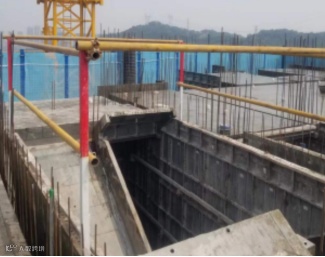

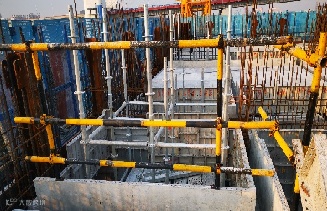

成型临边防护效果
// 要点
（1）利用垫片、销钉穿过铝模板销钉孔，连接定型化立杆和铝模模板，搭设钢管护栏；
（2）依据现场实际施工及材料，也可使用螺栓及防脱垫片的方式进行紧固。
做法2
盘扣架体外扩式防护

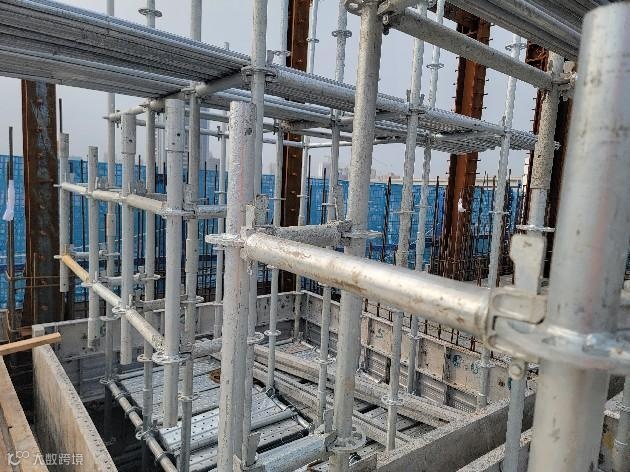

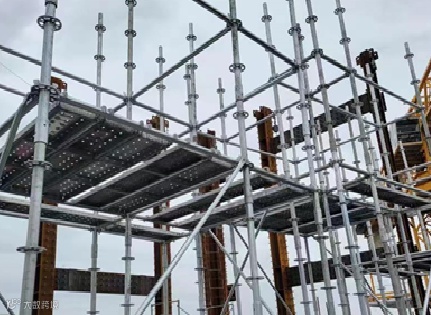

盘扣架体外扩防护
作业面过人通道
// 要点
（1）利用电梯井盘扣式脚手架架体，利用距作业面200-600mm之间的连接盘，使用250mm模数杆件外扩搭设防护架体；
（2）如果利用电梯井架体作为作业面临时过人通道，通道两边应按照临边做法搭设防护，满铺脚手板，验收通过后方可投入使用。
墙柱钢筋施工阶段
做法

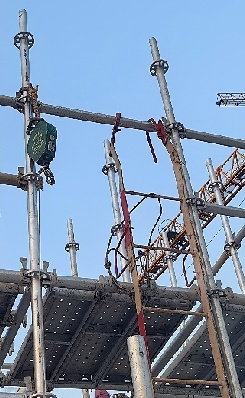

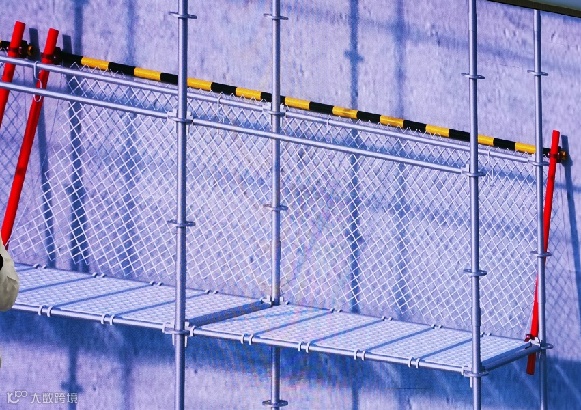

挂扣式钢脚手板+防坠器爬梯
// 要点
（1）利用电梯井架体进行登高作业时，电梯井架每步均应满铺脚手板，四周每个连接盘上均应搭设临边防护；
（2）电梯井水平硬防护封闭前，架体内侧满铺脚手板，架体与结构之间空隙满挂安全平网，模板转运完成后及时设置硬防护；
（3）电梯井上下采用定型化爬梯及牵引绳防坠器。
墙柱模板施工阶段
做法

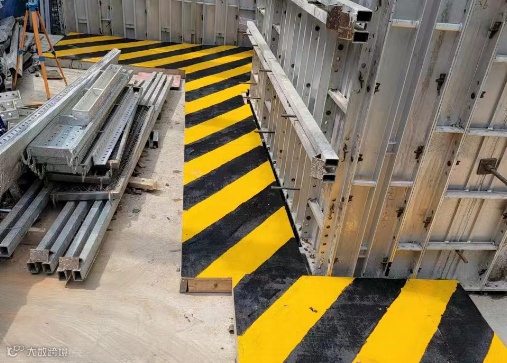

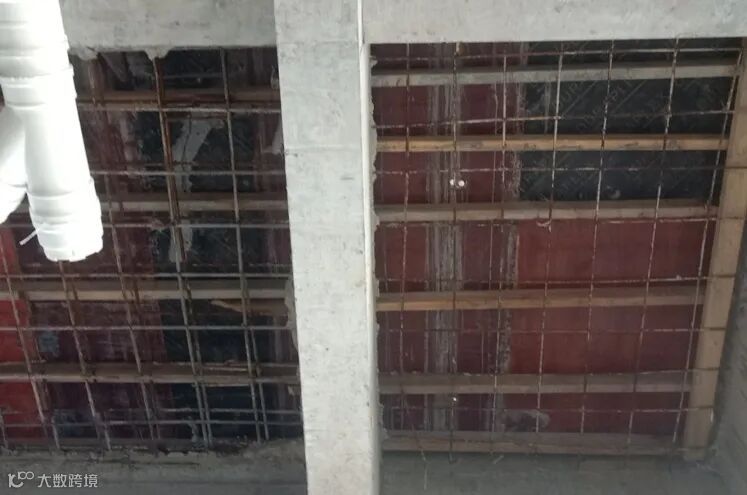

钢筋网格模板盖板防护+临边防护
// 要点
（1）拆模完成后及时采用钢筋网格防护，使用直径8mm钢筋，纵横向间距100mm满铺固定；
（2）钢筋网格防护上方使用通长木方，间距300mm铺设作为龙骨，K板位置下沉100-150mm满铺模板，避免后续砌体施工拆除，刷黄黑色警示漆；

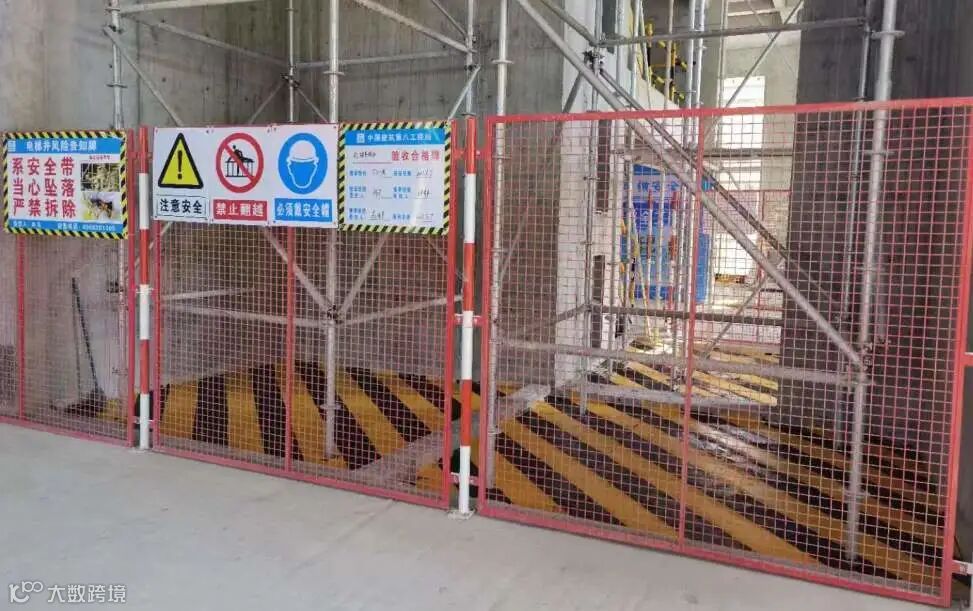

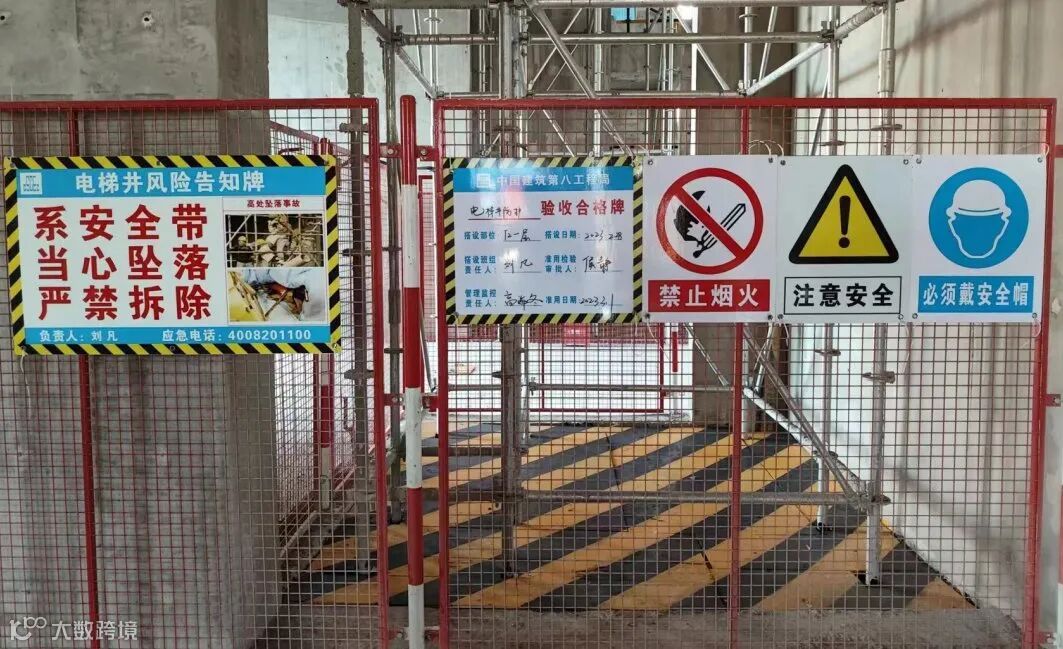

（3）电梯井防护搭设完成后进行安全验收，张贴安全验收牌及相关警示图牌。
预留洞口
顶板模板/钢筋施工阶段
做法1
销钉式定型化防护
利用销钉同铝模连接
连接效果
成型临边防护效果
// 要点
连接方式同电梯井顶板模板施工阶段连接方式相同，整体为利用铝模自身结构体系采用销钉固定连接。
做法2

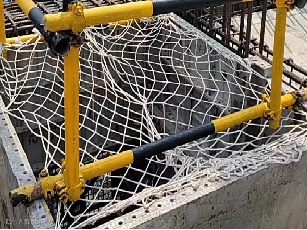

支顶式扣件式钢管防护

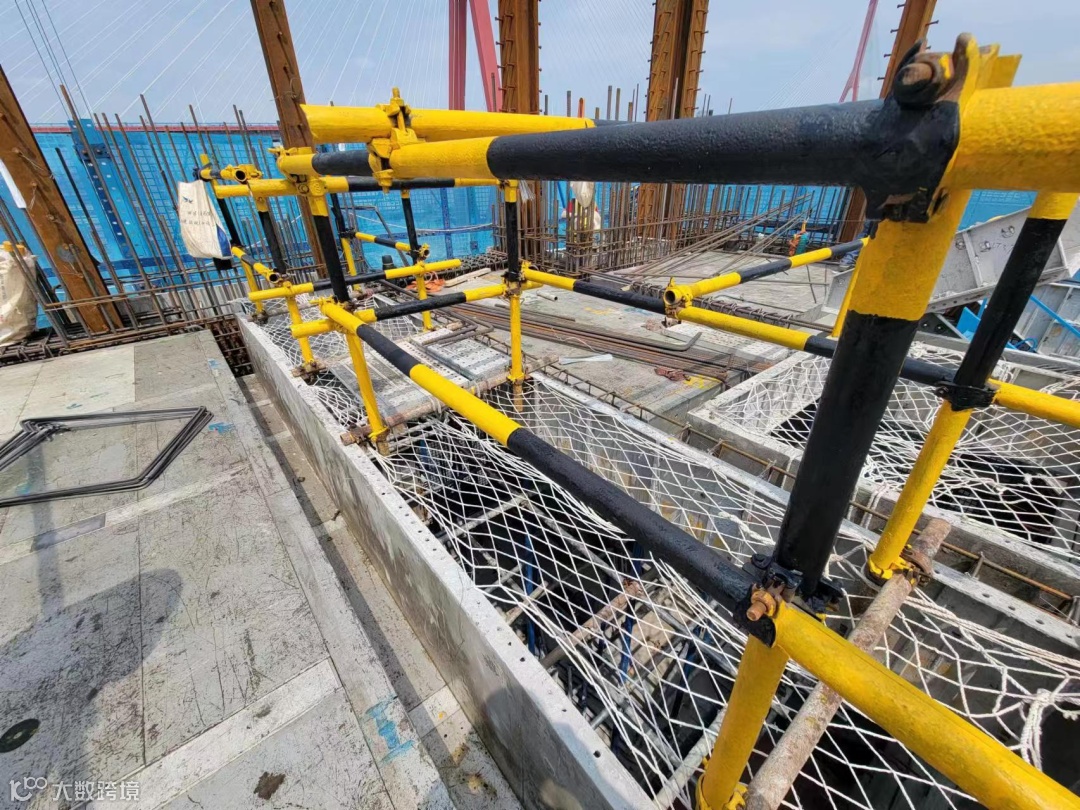

支顶式扣件式钢管防护
// 要点
（1）底部水平杆紧邻铝模模板固定，立杆底部伸入铝模模板200mm，防护杆件与铝模模板采用扣件预紧固定；
（2）预留洞口防护内侧满铺安全平网。
墙柱钢筋/模板施工阶段
做法
钢筋网格模板盖板防护+临边防护
// 要点
（1）浇筑完成后及时采用钢筋网格防护，使用直径8mm钢筋，纵横向间距100mm满铺固定；
（2）钢筋网格防护上方使用通长木方，间距300mm铺设作为龙骨，满铺模板，刷黄黑色警示漆；
（3）防护搭设完成后进行安全验收，张贴安全验收牌及相关警示图牌。
传料口
顶板模板/钢筋施工阶段
做法
方钢-钢笆合页
翻板开启状态
翻板开启状态
// 要点
（1）采用方钢作为主框架，钢笆作为防护面板，依据传料洞口尺寸设计制作形成专用防护，不同楼层同一洞口周转使用；
（2）合页翻板轴两侧开孔，利用螺栓穿过铝模销钉孔，将合页防护固定在铝模模板上方。
顶板钢筋施工阶段
做法

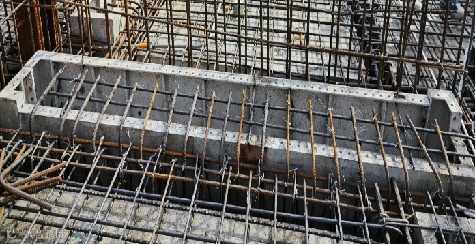

钢筋网格防护
// 要点
短边采用18mm钢筋，长边采用8mm钢筋，纵横向间距100×100mm形成钢筋网格防护，短边侧预留20cm宽度用于传料。
墙柱钢筋/模板施工阶段
// 要点
传料完毕后，传料口及时完成正式防护，做法同电梯井口、预留洞口硬防护做法相同，均采用钢筋网格防护、木模模板盖板、黄黑色警示漆。
楼梯临边
顶板模板/钢筋施工阶段
做法1
销钉式定型化防护
铝模模板上方螺栓固定立杆

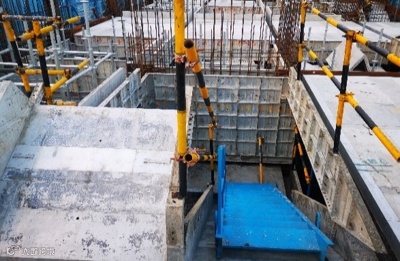

楼梯临边防护成型
// 要点
利用楼梯侧边铝模模板销钉孔，使用螺栓固定定型化立杆，搭设扣件钢管式护栏，做法同上述销钉式防护做法相同。
做法2
插入式方钢定型化防护

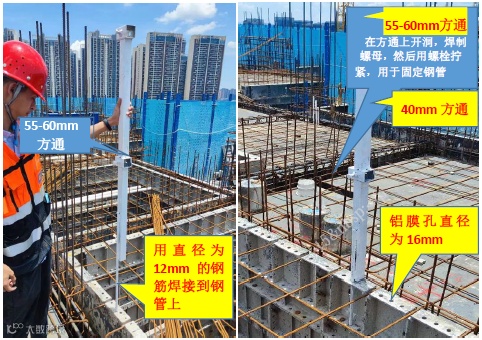

插入式防护立杆

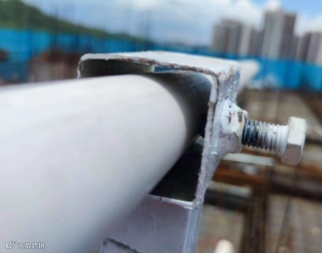

方通连接
// 要点
在钢管或钢方通上焊接 12mm 的钢筋，利用钢筋插入铝模16mm 销钉孔，使其与铝模有效连接，形成临边防护立杆，再在立杆上设置扣件式护栏横杆，形成临边防护；使用钢方通做立杆时，加设夹具锁定钢管。
墙柱钢筋/模板施工阶段
做法1
预埋式扣件钢管防护
连墙件预埋

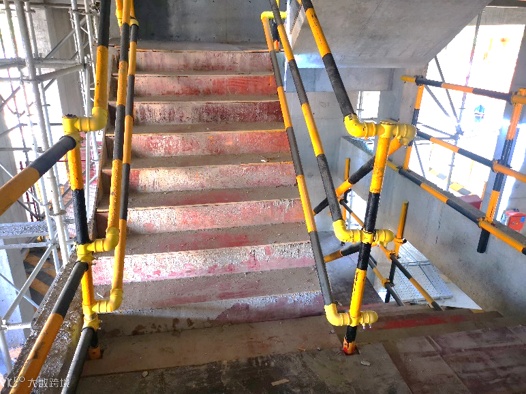

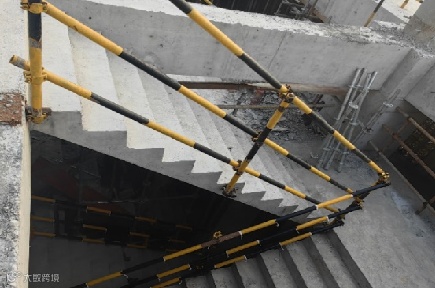

楼梯临边防护成型
// 要点
楼梯合模前使用钢管预埋连墙件，利用连墙件固定护栏立杆，搭设临边防护。
做法2
钢底座式扣件式钢管防护
// 要点
在楼梯休息平台用膨胀螺栓固定钢底座，安装立杆，连接件固定护栏杆形成整体。
楼层临边
主体结构层间防护
做法
翻转式层间安全平网
// 要点
使用钢管搭设框架，内侧满挂安全平网，利用旋转扣件和外架纵向水平杆连接，防护可进行翻转。在模板搭拆、放线等工序施工时收起防护，用S挂钩将防护钩挂在外架上，施工完成后恢复至防护封闭状态。
爬架层间防护
做法
爬架翻板副板防护

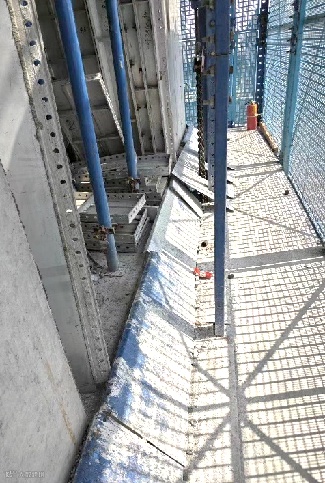

底部翻板防护

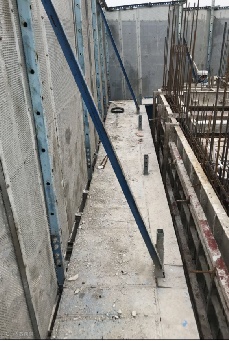

作业面副板
// 要点
作业面从上往下第一、二步爬架走道板内侧增加副板，减小爬架和墙面模板间隙；第三步爬架走道板翻板在墙模板加固完成和拆模完后封闭层间间隙。
