平屋面工艺

施工做法详解

（1）基层清理：对平屋面凹凸不平处进行打磨和抹平，并清理干净。结构闭水试验。

（2）发泡混凝土找坡层：4 米间距打巴；湿润基层，从一端开始作业；压光面收平。

（3）SBS 防水层：基层干燥、清洁；涂刷冷底子油无流淌或露白；细部处理（防水层伸入落水口、阴阳角、管根、烟道等细部）；卷材熔接牢固、压 实无起鼓和褶皱。卷材闭水试验。

（4）C20 细石砼刚性层：设置不大于 6 米的纵横向分隔缝、大 R 角处 300mm 宽设置分隔缝，缝宽 20mm，缝内钢筋断开；二次压光收面。分隔缝处涂 刷 100mm 宽乳化沥青。

 （5）大 R 角：大 R 角采用定型化模具抹面压光成型，成型前压入玻纤网格布防止表面龟裂。大 R 角处满涂乳化沥青罩面。

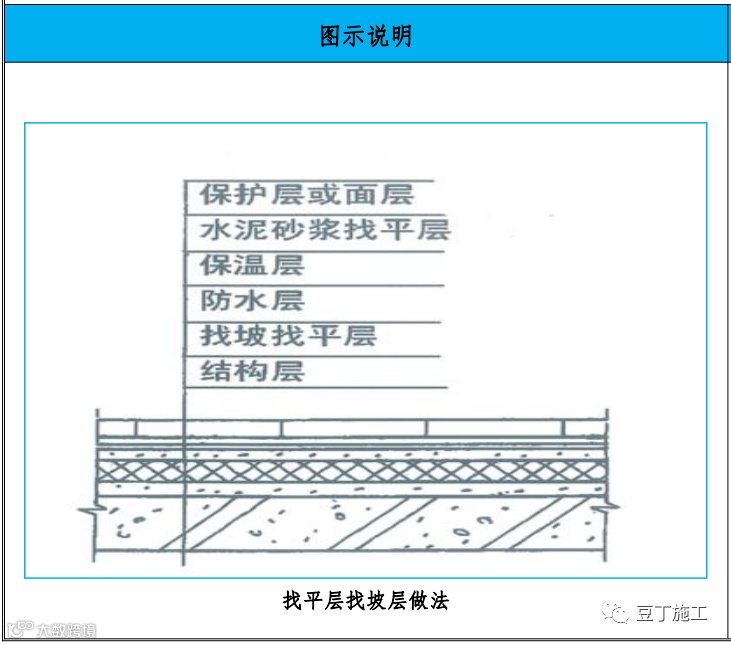

找平层找坡层做法

施工做法详解

1、施工时，待屋面清理干净后做 24 小时蓄水试验。在屋面无渗水的情况下，根据屋面设计坡度做好灰饼，灰饼厚度最薄处要求 30mm，以控制好坡度 和标高。施工中必须按照图中要求控制找坡层坡度和标高；

2、混凝土找坡：严格按设计要求进行结构找坡，施工前分段插筋或在柱筋上用红油漆做好标高标识，按 50 线和坡度 2%拉两条线，截取 50cmPVC 管作 为标尺，在收面时反复复核浇筑厚度及坡度。

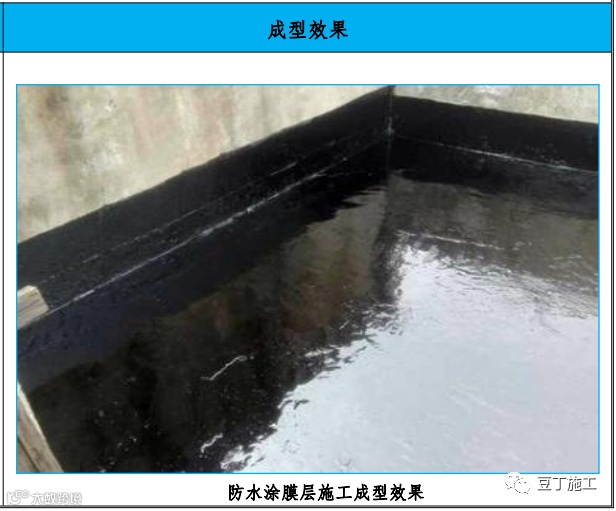

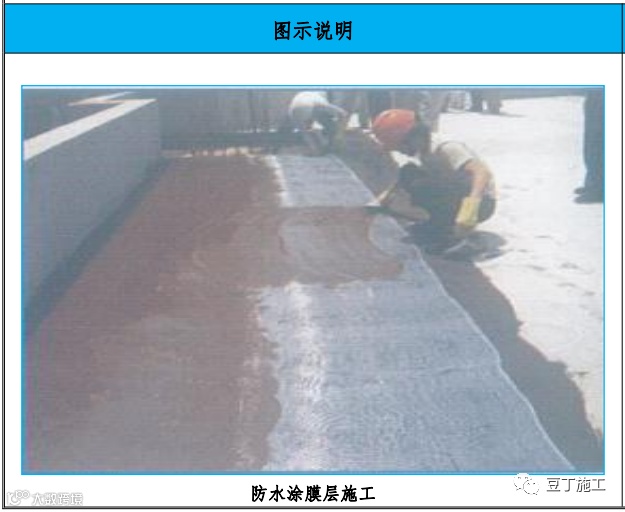

防水涂膜层施工做法

施工做法详解

1、涂膜防水材料应随用随配，将防水涂膜材料注入拌料桶中，用电动搅拌器强力搅拌均匀备用，配制好的混合料在 2h 内用完；

2、防水涂膜施工前应对落水口、天沟、女儿墙、出屋面烟道井道和变形缝等细部节点进行加强处理；

3、用刮板或滚刷刮涂配制好的混合料，顺序均匀地涂刷在基层处理剂已干燥的基层表面上，涂刷时要求厚薄均匀一致，对平面基层涂刷 2~3 遍，每遍涂刷量为 0.8~1.0kg/m2，防水涂膜的平均厚度应不小于设计厚度，最小厚度不小于设计厚度的％。

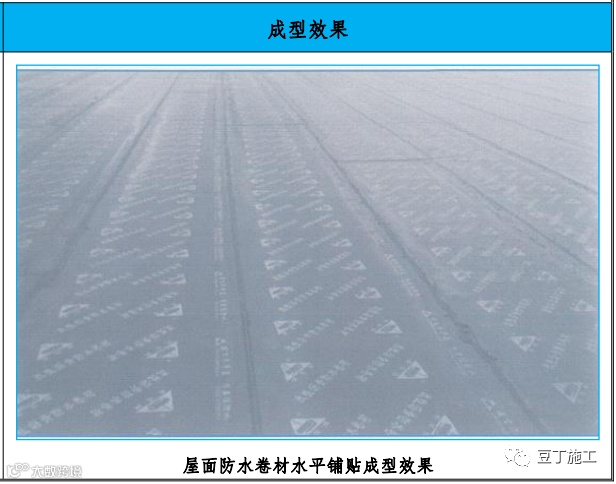

屋面防水卷材施工做法

施工做法详解

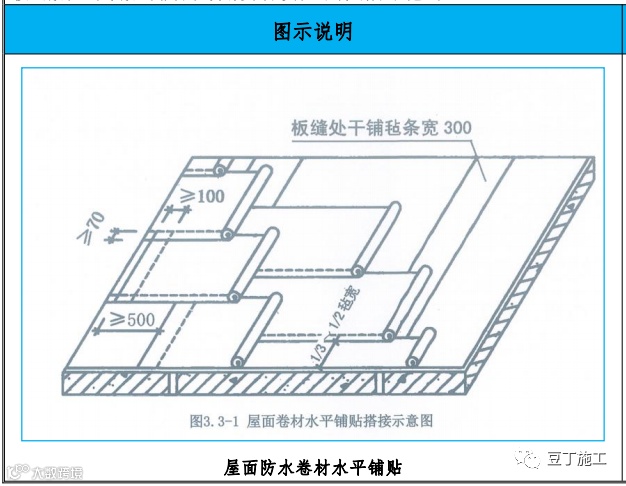

（1）当屋面坡度小于 3％，宜平行于屋脊铺贴，坡度在 3％~15％卷材可平行或垂直于屋脊铺贴，坡度大于 15％时应垂直于屋脊铺贴；

（2）防水卷材施工前应做好天沟、女儿墙、出屋面管道、屋面变形缝等细部节点的加强处理；

（3）同一层相邻两副卷材铺贴时，短边搭缝应错开 500mm 以上，且上下两层卷材禁止互相垂直铺贴。上下层长边搭接缝错开，且宽度不小于幅宽的 1/3。长边搭接：卷材纵向搭接宽度应≥80mm，搭接处必须仔细操作，涂刷胶粘剂要均匀，不得漏涂。短边搭接：卷材两端必须全部粘结，搭接宽度应≥ 100mm；

（4）卷材末端的收头处理，为了防止卷材末端的剥落或渗水，末端收头必须用嵌缝膏或其它密封材料封闭，当密封材料固化后，在末端收头处再涂刷 一层聚氨酯涂膜防水材料，在这层涂膜未完全固化时，即可用掺胶水泥砂浆压缝封闭。搭接缝粘贴前先用汽油将搭接卷材的表面擦洗干净，然后涂刷卷材 接缝胶，边涂胶边粘贴，并展平贴实，不得漏贴和翘边。

屋面保温层施工做法

施工做法详解

（1）弹线：先根据保温板的尺寸，在电脑上进行放样，根据放样排列图在板面上弹出每排聚苯板的边界线，用水准仪在四周女儿墙弹出标高线并用红 色水性涂料在墙面上作出标记；

（2）保温层铺设：将挤塑板铺设在屋面上，铺平垫稳，排列紧密，当保温板需要裁切时，边角一定要顺直、整齐，保温板之间拼缝一定要密实，相邻 两板面高度一致。分层铺设时上线爱称接缝应错开，板块间缝隙采用同类型材料填密实；

（3）施工过程中，注意成品保护，严禁在已铺完的保温层上行走或运输小车和堆放重物。

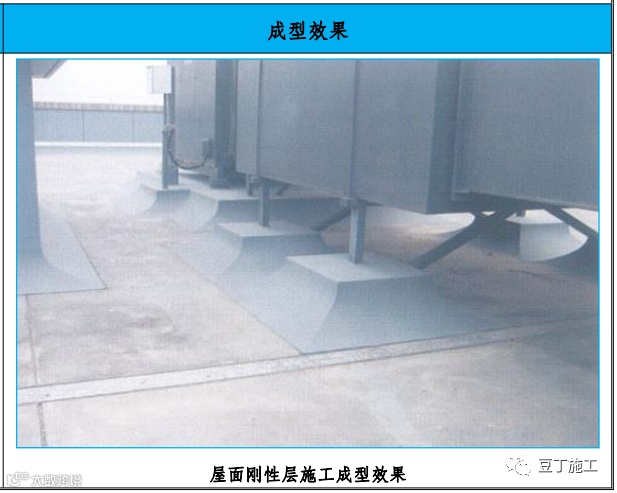

屋面刚性层施工做法

施工做法详解

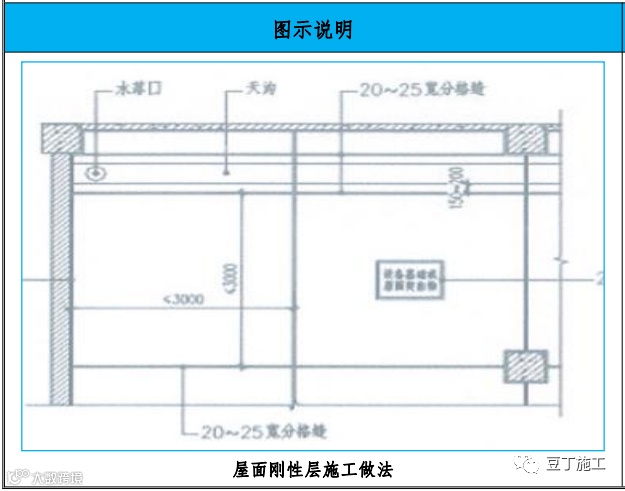

（1）分格缝设置：将屋面进行合理布局，分格缝间距不宜大于 3m*3m，分格条可采用 2cm 聚苯板，高度根据面层找坡进行调节，两侧采用砂浆固定避 免混凝凝土浇筑时移位；

（2）钢筋铺设：钢筋绑扎时注意对保温板的保护，钢筋间距符合设计要求；

（3）混凝土浇筑：注意成品保护，严禁在已铺完的保温层上行走或运输小车和堆放重物。

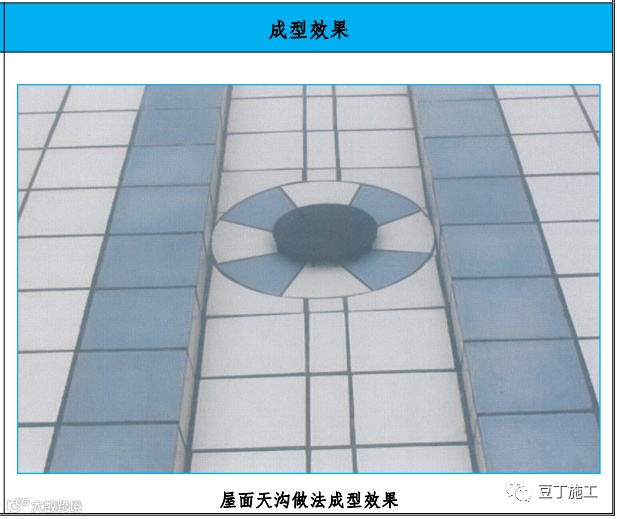

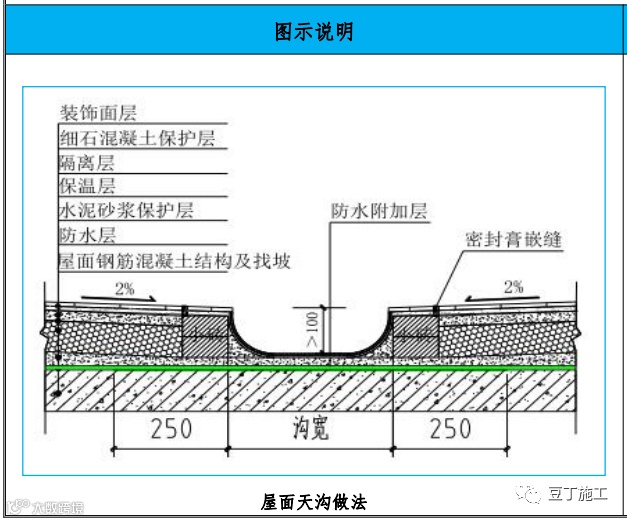

屋面天沟做法

施工做法详解

（1）屋面排水沟应主动避开出屋面管道及构筑物；

（2）防水附加层比沟每边宽 250mm；

（3）排水沟最浅处深度＞100mm，按 1%找坡向落水口；

（4）排水沟内侧两边应为倒角；

（5）排水沟分格缝与其他分格缝对齐。

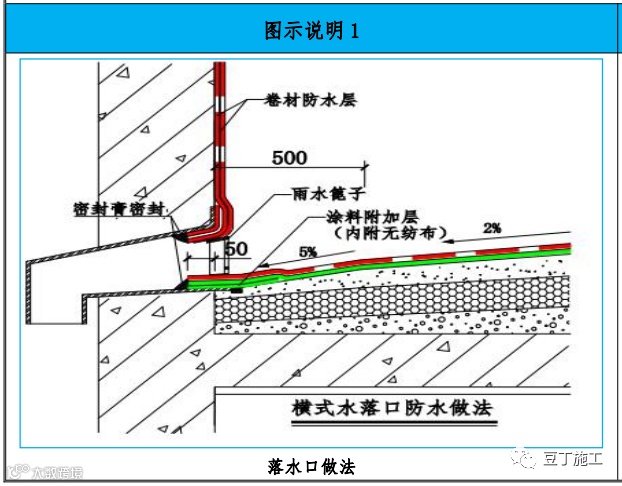

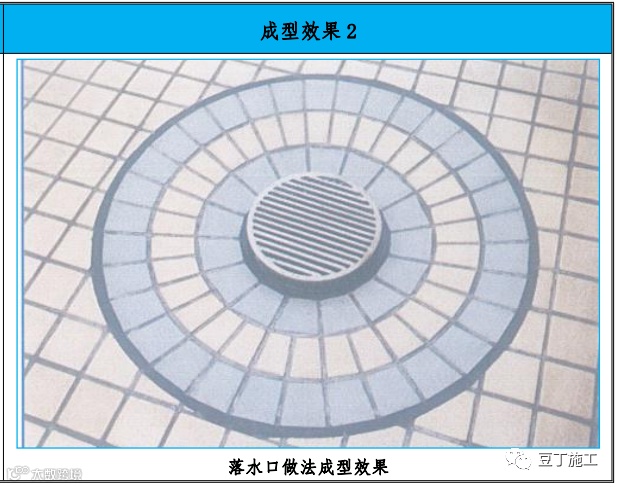

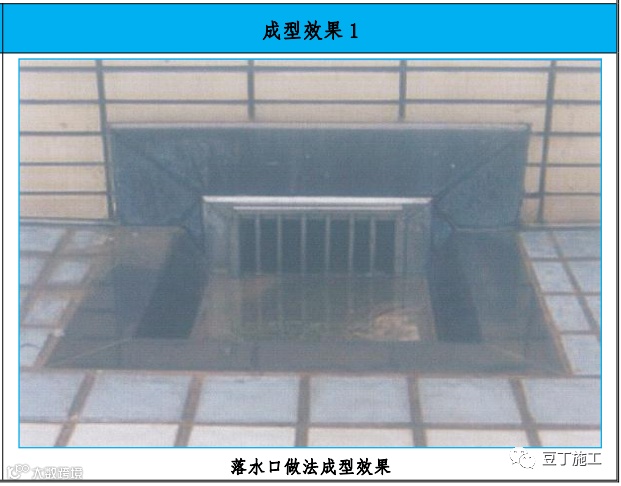

落水口做法

施工做法详解

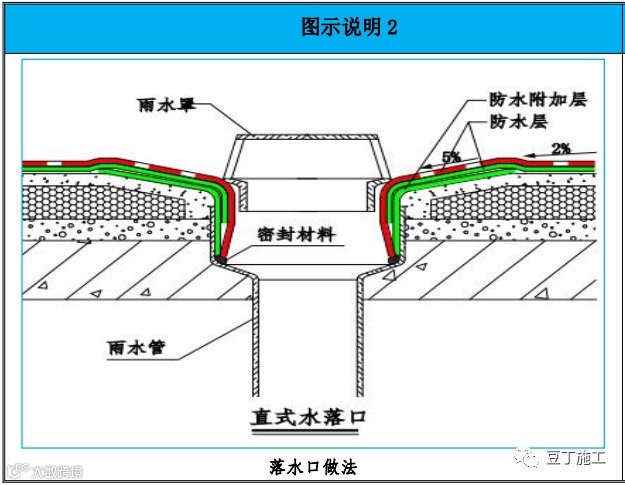

（1）落水口周围直径 500mm 范围内排水坡度不得小于 2％，防水层下应增设涂膜；

（2）防水雨水篦子不得使用透明胶带包裹；

（3）防水层及附加层伸入落水口内 不应小于 50mm，且粘贴牢固。

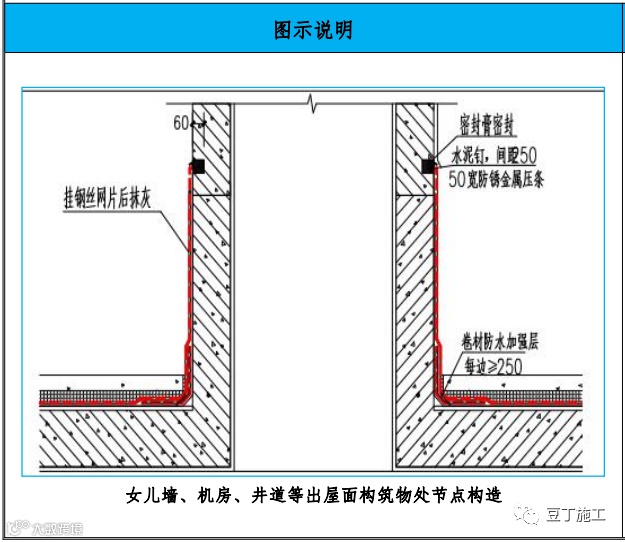

女儿墙、机房、井道等出屋面构筑物处节点构造

施工做法详解

（1）女儿墙、机房、井道等出屋面构筑物根部应做 500mm 高混凝土反坎，且同屋面结构一起浇筑；

（2）屋面防水涂料、防水卷材沿女儿墙上翻至屋面完成面以上≥250mm，转角附加卷材一道（非固化沥青涂料附加层做法先涂刷与大面同厚度的涂料 并铺贴 500mm 宽无纺布作为增强胎体）；

（3）女儿墙位置防水收头压条应为不锈钢或铝合金材质，金属压条规格 3mm*25mm，不应采用普通铁皮代替压条；

（4）屋面防水工程施工前，所有避雷装置安装工程应该全部完成，防水层在避雷针等突出构件周围进行密封防水处理，以保证避雷装置不影响防水层。

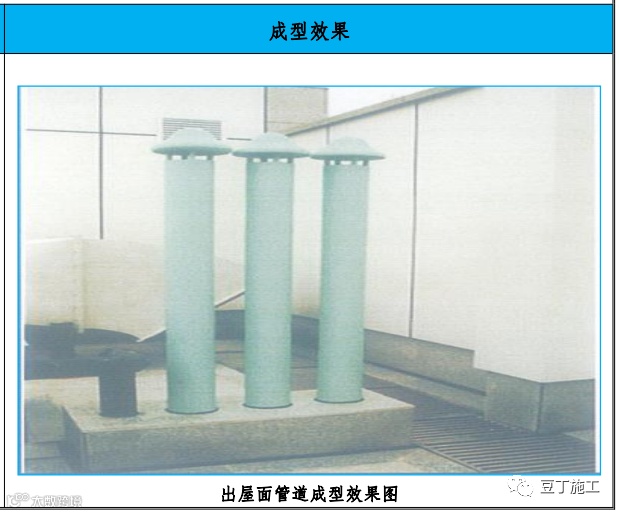

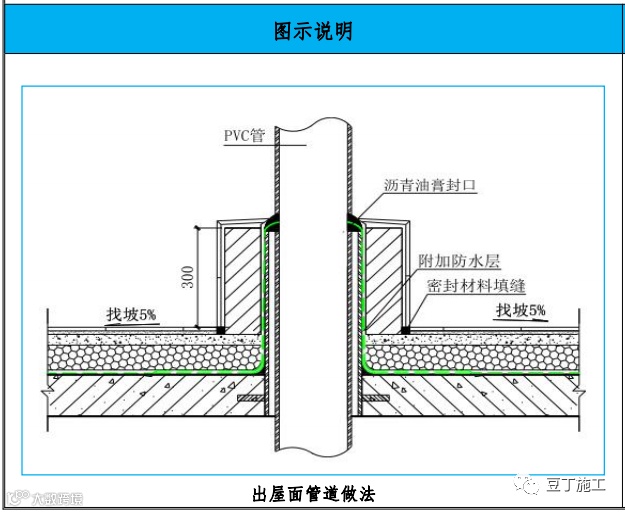

出屋面管道做法

施工做法详解

（1）止水钢套管随屋面一起浇筑，高度超出建筑完成面至少为 300mm；

（2）防水附加层应采用卷材附加，水平及竖向均不得少于 250mm；

（3）防水层直接施工至套管口并压入套管内部；

（4）使用沥青油膏封口；

（5）套管四周设置保护墩。

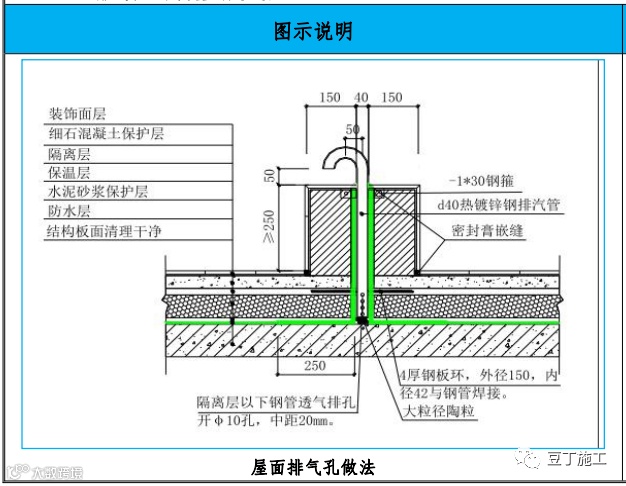

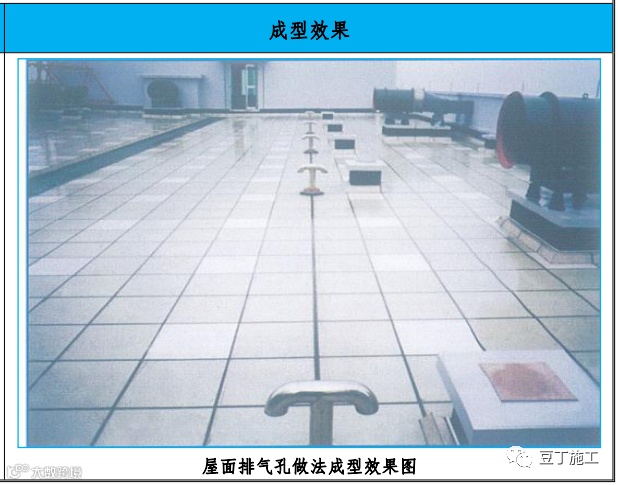

屋面排气孔做法

施工做法详解

（1）排气管的分格应与屋面分格保持一致，间距不大于 6m*6m；

（2）排气管的防水层及附加层上翻至建筑完成面 250mm；

（3）钢排汽管底口应铺设大粒径陶粒；

（4）找平层以下钢管透气排孔开φ10 孔，间距 20mm；

 （5）在隔离层内埋设 4 厚钢板环，外径 150mm，内径 42 与钢管焊接；

（6）排汽管四周设置保护墩。

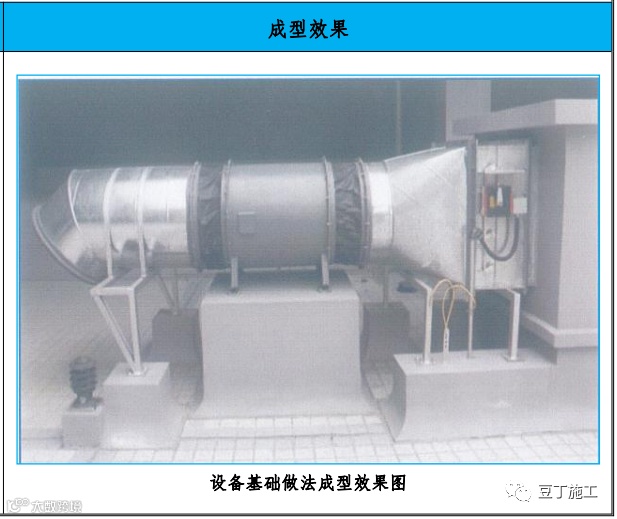

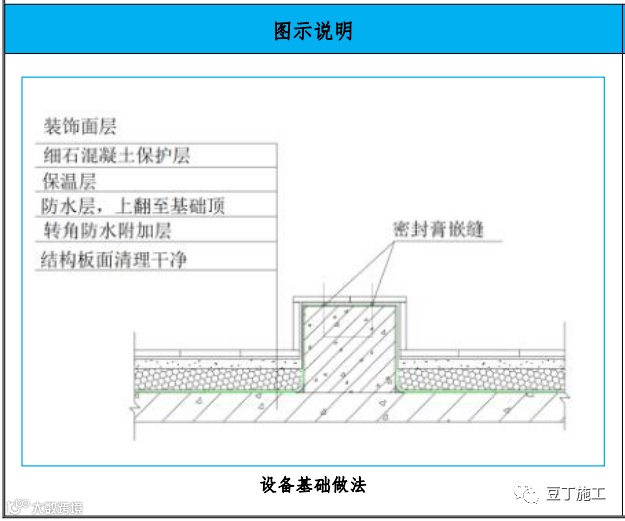

设备基础做法

施工做法详解

（1）当设备基础高度大于 m600mm 时（从屋面结构板算起），防水泛水做法参考上人屋面女儿墙，小于等于 600mm 时，按照全包基础防水设置。基础底倒角半径 50mm；

（2）屋面楼板浇筑完成后，再二次浇筑设备基础混凝土，浇筑屋面板时注意设备基础钢筋的预埋；

（3）防水层直接全包设备基础，预埋件处使用密封膏嵌缝；

（4）防水附加层应采用卷材附加，水平及竖向均不得少于 250mm。

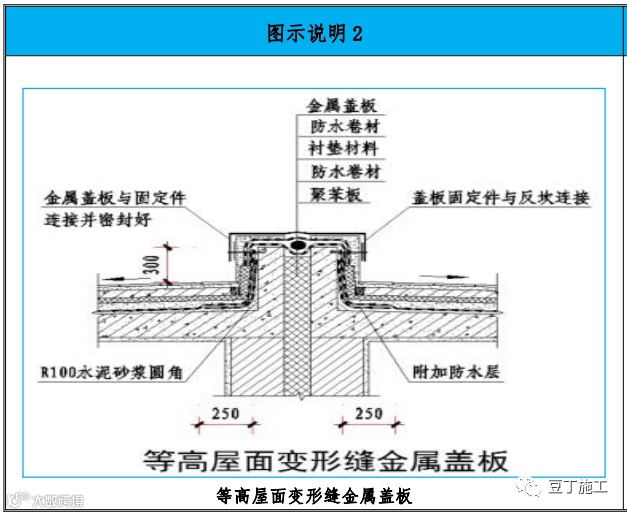

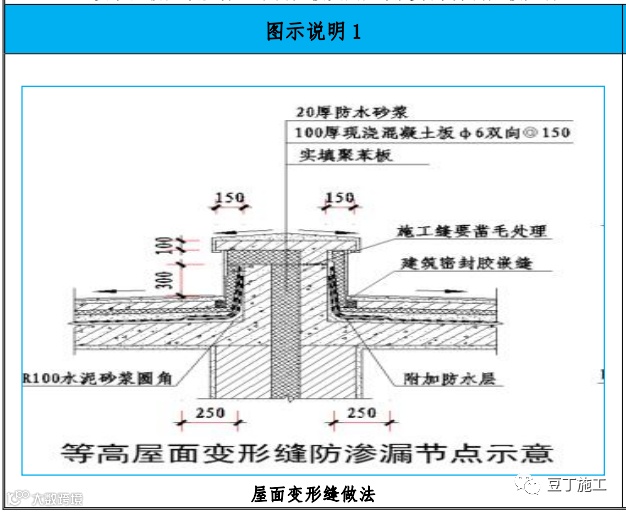

屋面变形缝做法

施工做法详解

（1）变形缝的泛水高度不应小于 300mm，防水层应铺贴到变形缝两侧（或一侧）反坎的上部收头（变形缝处反坎必须与主体砼同时浇注）；附加防 水层长度不少于 250mm，厚度 2mm；

（2）变形缝内严禁掉入砌筑砂浆和其他杂物，缝内应保持洁净、贯通，按规范要求填聚乙烯泡沫板；

（3）止水带采用搭接连接，接合长度 10cm 左右。在止水带接合部位上刷涂基层胶，待其干燥至不粘手时贴合、压平、压实；

（4）密闭不锈钢板（不少于 0.8mm 厚度）的表面宜制作成倒 V 字型以满足变形缝工作构造要求，确保沉降、伸缩的正常性；

（5）安装盖板必须整齐、牢固，接头处必须是顺水方向压接严密。

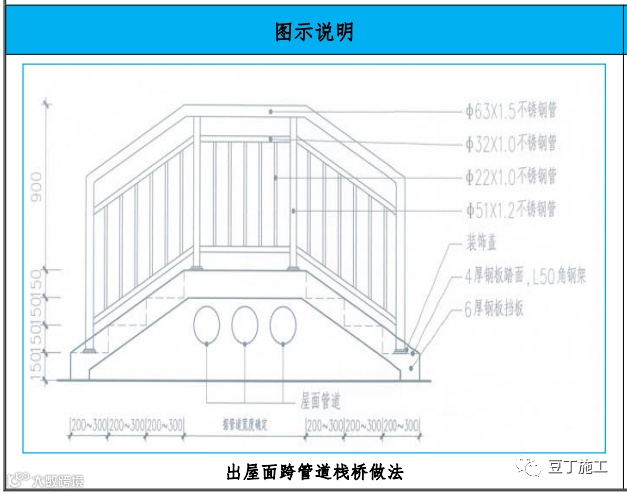

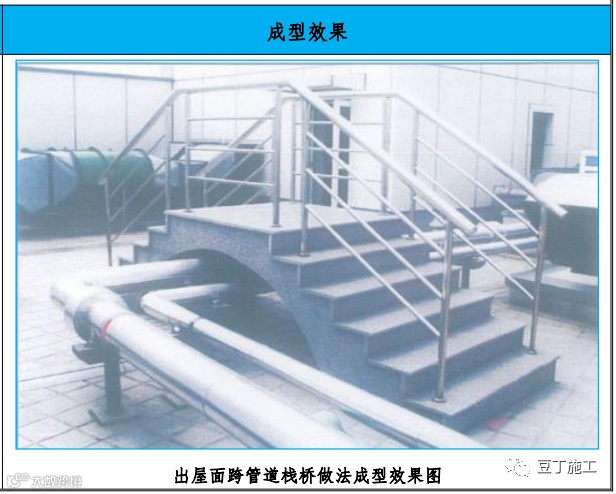

出屋面跨管道栈桥

施工做法详解

（1）测量跨管道（桥架）宽度与高度，确定踏步级数及宽度，栈桥宽度不小于 600mm；

（2）栈桥高度大于 600mm 时两侧应设置护栏，护栏高度不低于 900m；

（3）栈桥踏步及可选用花纹钢板（4mm）或不锈钢钢板（2.5mm），栈桥焊接需牢固且防腐防锈处理到位。

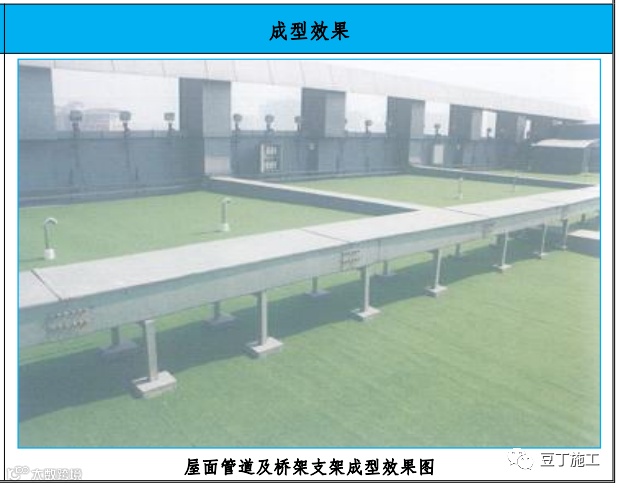

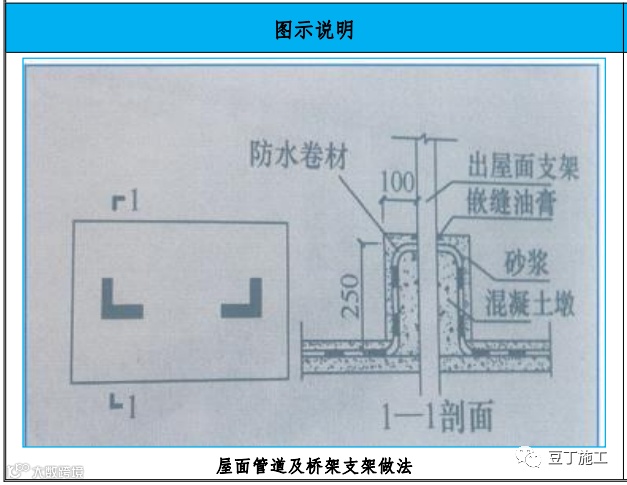

屋面管道及桥架支架

施工做法详解

（1）管道、桥架支架腿可做成四方体、四棱台护墩，尺寸及形状可根据情况制作成统一模具，便于施工；

（2）浇筑护墩前，在模具内侧涂刷脱模剂，支架腿应位于护墩中心；

（3）护墩与支腿结合处应进行打胶处理。
