【K12物联网神器-SIoT】基于mind+掌控板教程（上）

SIoT是一个为中小学STEM教育定制的跨平台的开源MQTT服务器程序，S指科学（Science）、简单（Simple）的意思。SIoT重点关注物联网数据的收集和导出，是采集科学数据的最好选择之一。

物联网（Internet of Things，缩写IoT）是互联网的一个延伸，互联网的终端是计算机（PC、服务器），而物联网的终端是硬件设备，无论是家电、工业设备、汽车、监测仪器，所有这些终端都可以互联，可以总结为万物互联。

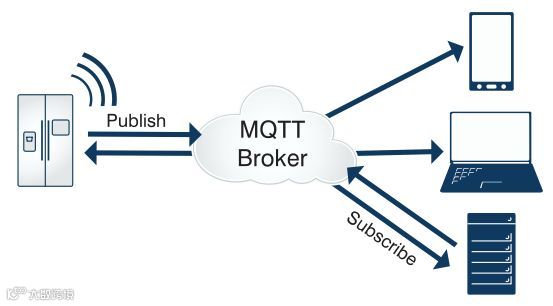

MQTT（Message Queuing Telemetry Transport，消息队列遥测传输协议）是一个基于客户端-服务器的消息发布/订阅传输协议。

MQTT协议是轻量、简单、开放和易于实现的，这些特点使它适用范围非常广泛。

SIoT为“虚谷物联”项目的核心软件，是为了帮助中小学生理解物联网原理，并且能够基于物联网技术开发各种创意应用。

下载地址：http://mindplus.dfrobot.com.cn/siot

根据自己电脑的系统，对应下载SIoT软件压缩包，例如Windows系统下载win32。

SIoT是一个绿色软件，将下载的压缩包解压并打开。

由于Mind+目前只支持Windows下Win7及以上版本，本篇教程将以SIoT_win32为例，讲述如何使用Mind+软件实现SIoT操作。

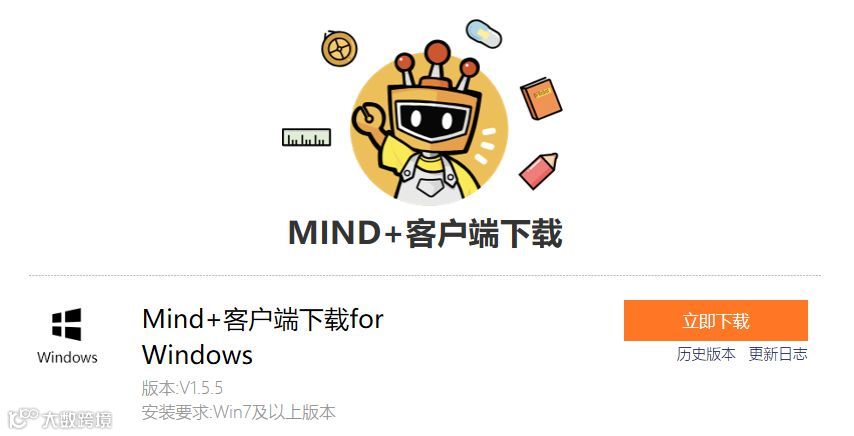

Mind+是一款拥有自主知识产权的国产青少年编程软件，集成各种主流主控板及上百种开源硬件，支持人工智能（AI）与物联网（IoT）功能，既可以拖动图形化积木编程，还可以使用Python/C/C++等高级编程语言，让大家轻松体验创造的乐趣。

下载地址：http://mindplus.cc

* 本教程使用的是Mind+1.5.5版本软件。

2.4.1 安装软件

双击下载的文件完成软件安装。

2.4.2 安装驱动

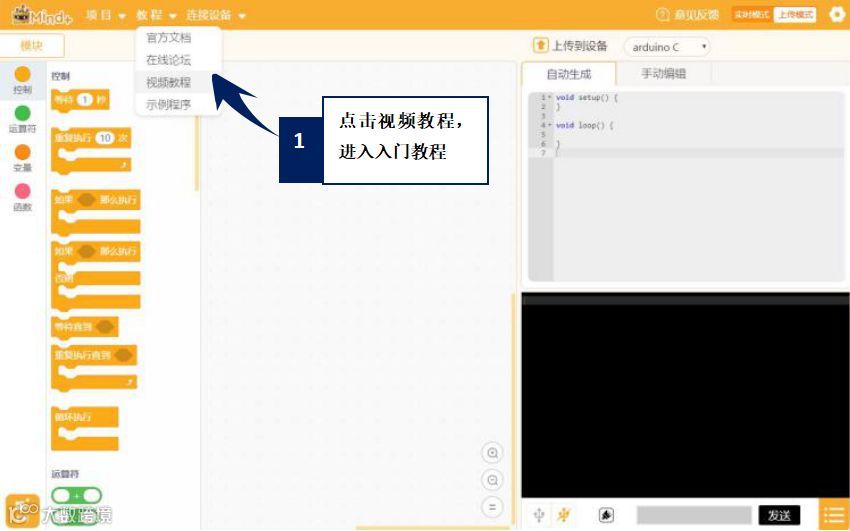

STEP1：打开Mind+软件，点击“教程”——“视频教程”打开教程。

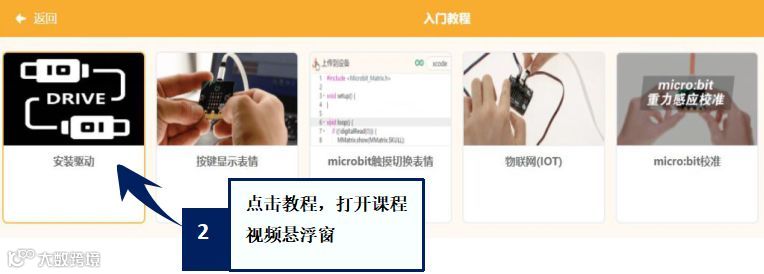

STEP2：打开“安装驱动”视频教程。

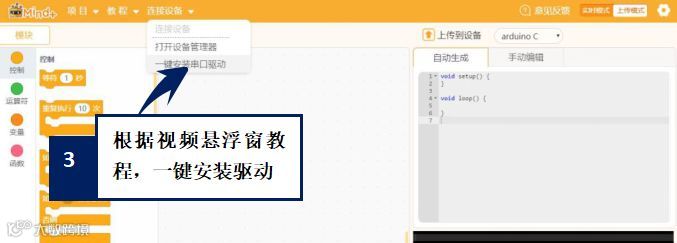

STEP3：根据视频悬浮窗中的教程，一键安装驱动，这一步很重要！安装一次，一劳永逸！

本篇教程将以win10系统为例，通过几个简单的程序案例，以掌控板为智能终端，主要介绍在Mind+软件中实时模式下如何运行SIoT，关于上传模式下SIoT的运行请详见“掌控板—SIoT上传模式教程”。

* 特别说明：Arduino uno 和 micro:bit板子也可以在Mind+软件中进行实时模式和上传模式SIoT的运行，但不同的是arduino uno 和 micro:bit板不具备物联网通讯功能，而在SIoT上传模式中需要通过物联网采集数据，因此需要借助OBLOQ物联网模块。（点击文末阅读原文了解详情）

在实时模式下，按照是否连接掌控板，又可分为两种情况。

3.1.1 实时模式，不连接掌控板

在实时模式下不连接掌控板时，SIoT平台可与软件界面的舞台互动。

项目案例：在SIoT平台输入消息，舞台角色说出消息内容

项目实现步骤：如下STEP1-STEP9。如果是第一次使用SIoT，请严格按照以下步骤进行操作。

STEP1:运行SIoT系统

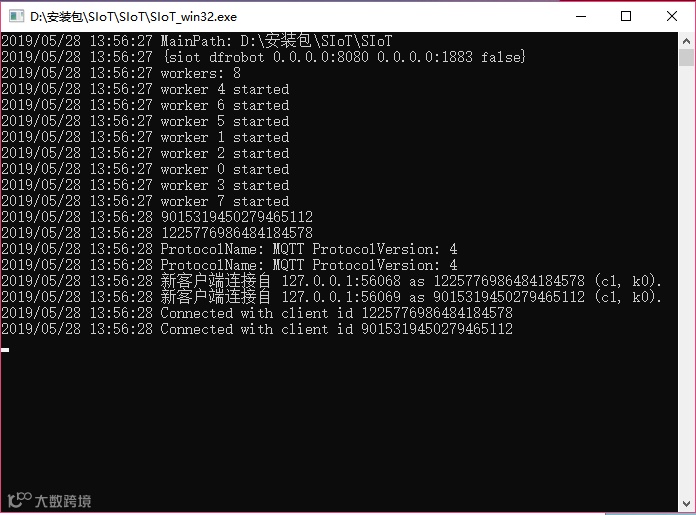

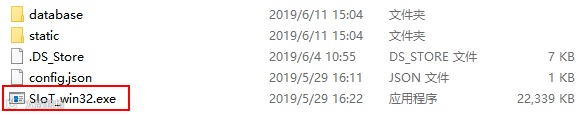

双击运行SIoT_win.exe，可以看到一个黑色的CMD窗口。

* 使用SIoT过程中一定不要关该窗口。

STEP2: 电脑连接WIFI

将电脑连接到WIFI。

* 提供WIFI的路由器或手机热点可以不连接互联网，因为使用SIoT实现物联网应用时，只需要使用路由器或手机热点建立一个局域网即可。

STEP3:获取电脑IP

电脑每次连接WIFI，都会生成一个IP地址，每个IP地址对应的电脑都是唯一的。运行SIOT程序后会在电脑上建立一个SIOT服务器，其他设备要访问这个服务器，需要知道这个SIOT服务器所在电脑的IP地址。

获取电脑IP的方法有很多，可在网页上搜索到，下面我们来介绍其中一种简易操作方法，通过以下3步获取电脑IP。

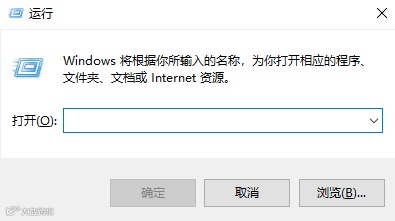

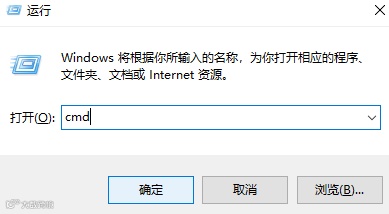

1、同时按下键盘上“WIN”+“R”，弹出如下运行窗口。

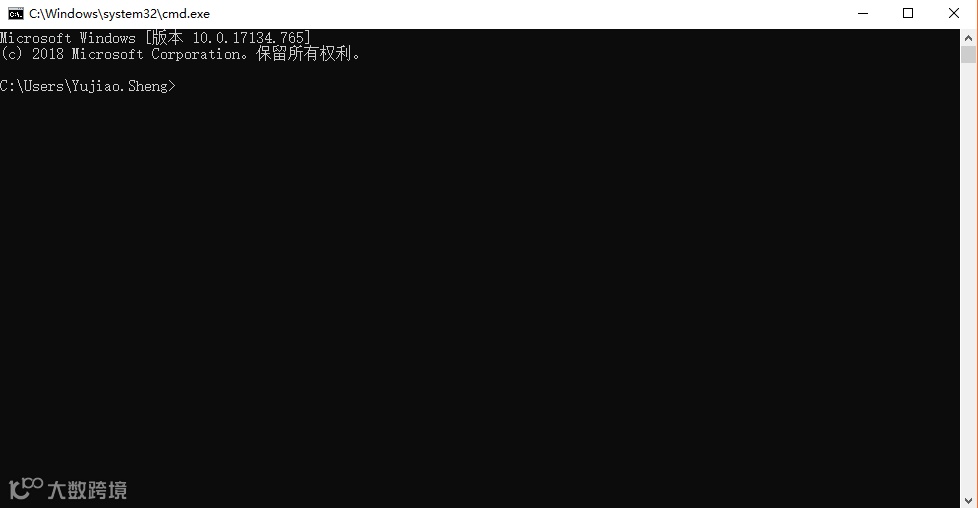

2、输入“cmd”，点击确定，弹出小黑框。

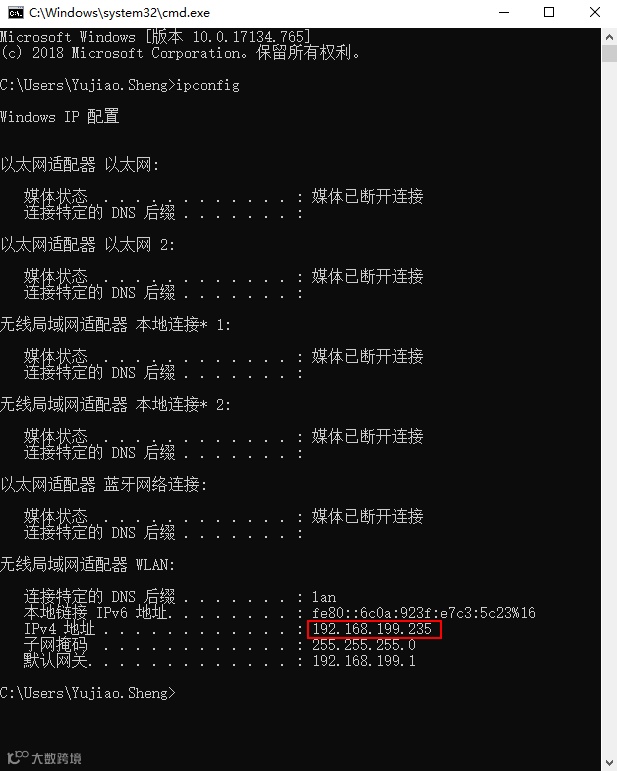

3、在小黑框中输入“ipconfig”，点击键盘“enter”，在小黑框中可以看到IP地址，如下图IP为192.168.199.235。

* 每次连接不同的WIFI，电脑的IP地址都可能会发生变化，需要通过上述方法重新获取。

STEP4:打开SIoT网页端

1、打开电脑浏览器，在网址栏输入在“STEP3”中获得的IP地址加上“:8080”，如：192.168.199.235:8080

* “:” 需在在英文输入法下。

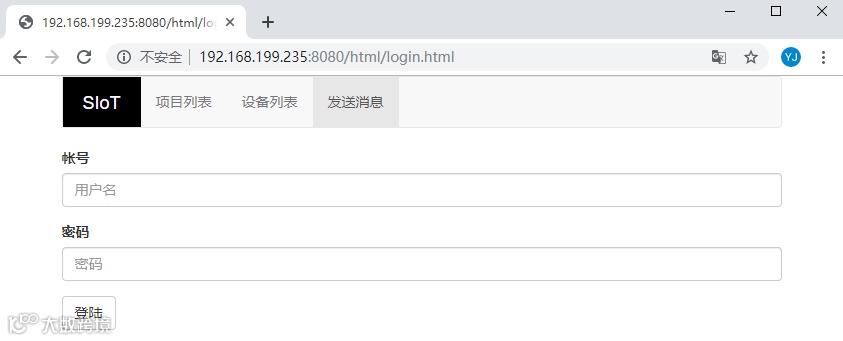

2、点击键盘enter键，打开即为SIoT网页端，如下图：

3、打不开怎么办？

￭ 检查siot的小黑窗是否打开

￭ 检查ip地址是否错误，如果有多个ip地址就一个一个尝试

￭ 关闭网络防火墙

STEP5: 登陆SIoT网页端

账号：siot

密码：dfrobot

输入账号、密码后，点击“登陆”，登陆后页面如下：

* SIoT网页端账号、密码都是统一的。

STEP6:Mind+编程

实现功能：在SIoT平台输入消息，舞台角色说出消息内容。

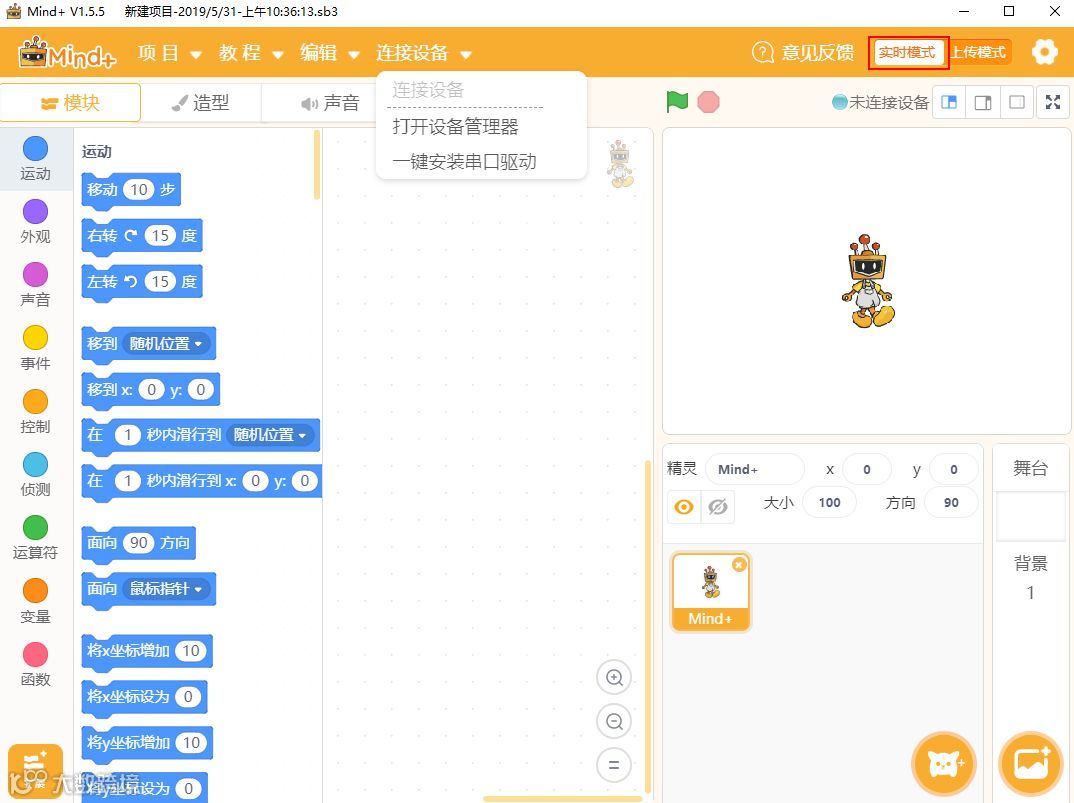

1、打开Mind+软件（1.5.5及以上版本），选择“实时模式”：

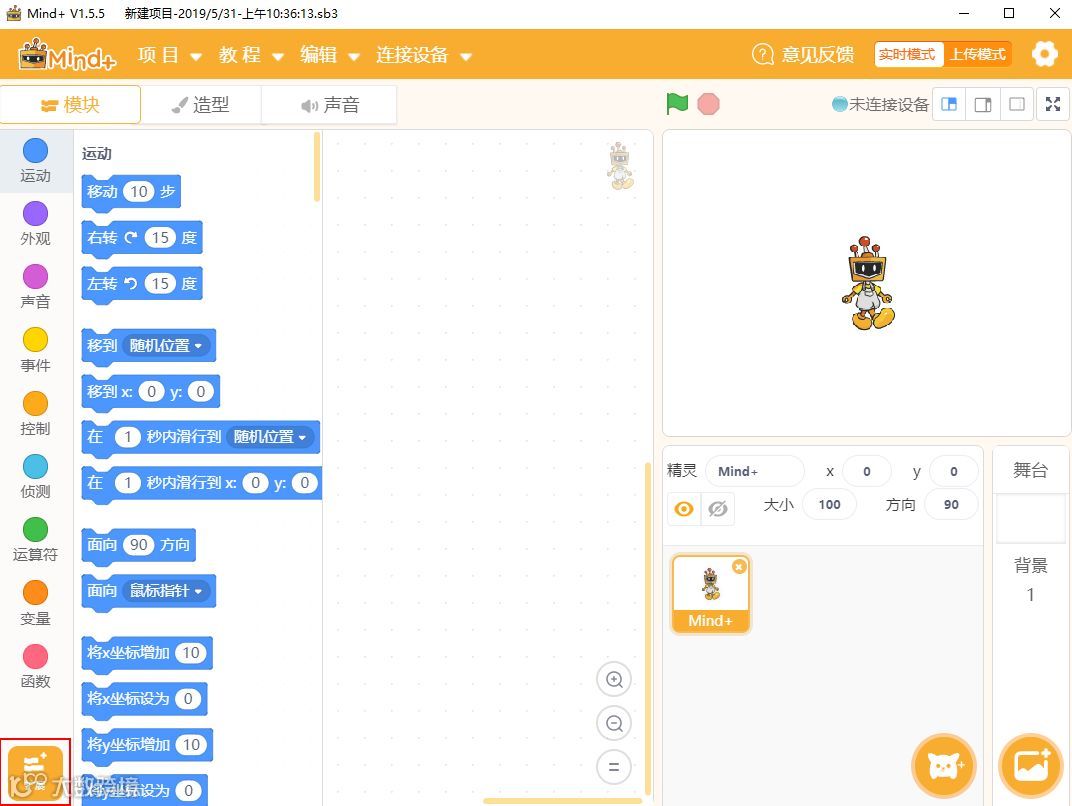

2、点击“扩展”：

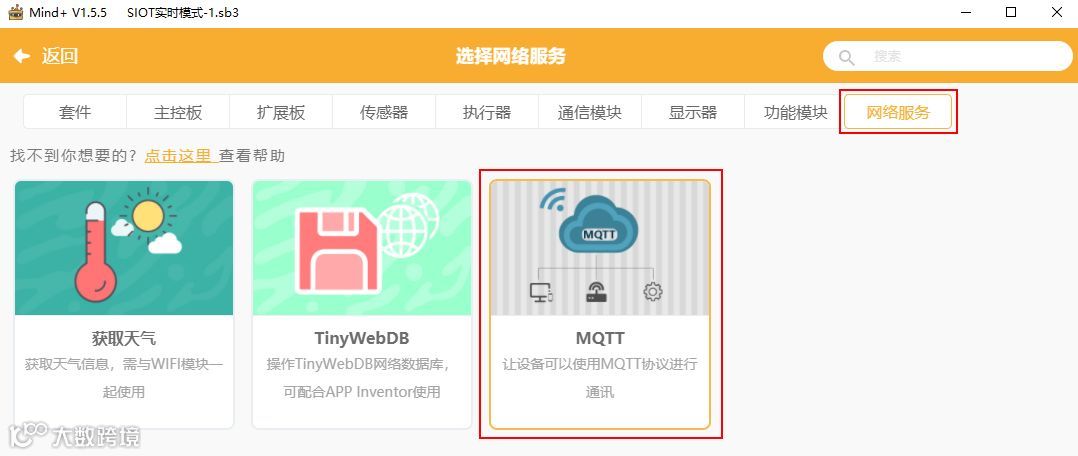

3、选择“网络服务”，点选“MQTT服务”后点击“返回”：

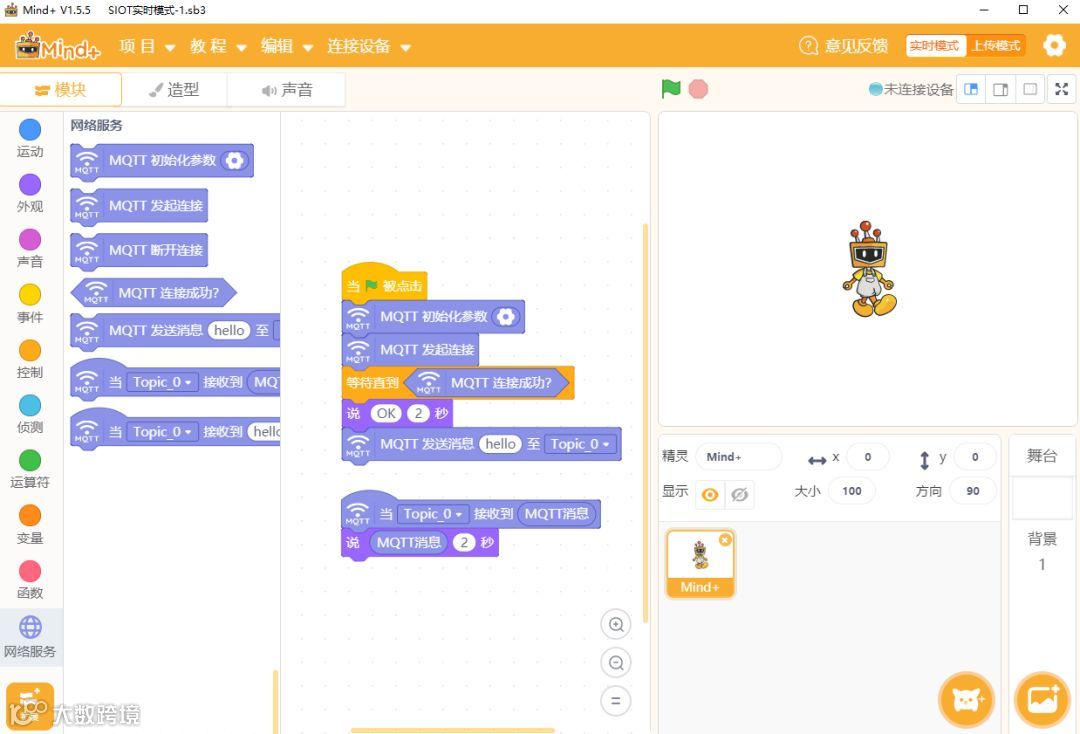

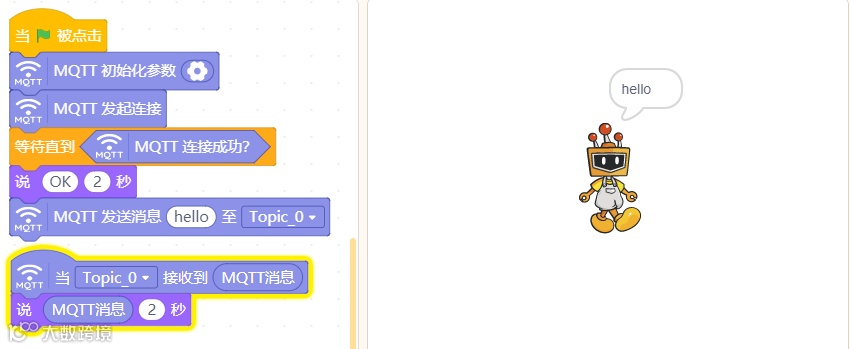

4、编写程序：

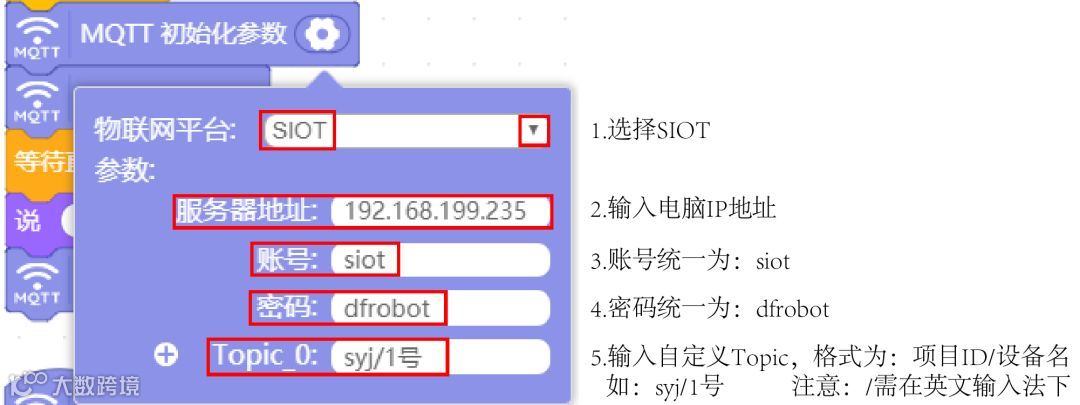

5、在 MQTT初始化参数指令中点击“设置”设置MQTT初始化参数：

STEP7: 运行程序

点击“绿旗”标志 或主程序运行程序，可以看到角色会先说“OK”2秒，再说“hello”2秒。说“OK”表示MQTT连接成功，说“hello”表示MQTT成功发送消息“hello”到Topic_0中。

STEP8: 在SIoT网页端查看消息

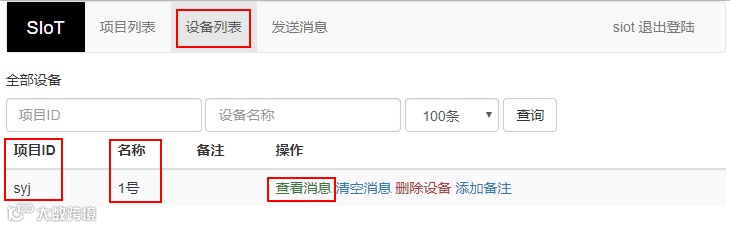

打开SIoT网页端，点击“设备列表”，可以看到“项目ID”、“名称”对应为程序中自定义Topic_0的信息。

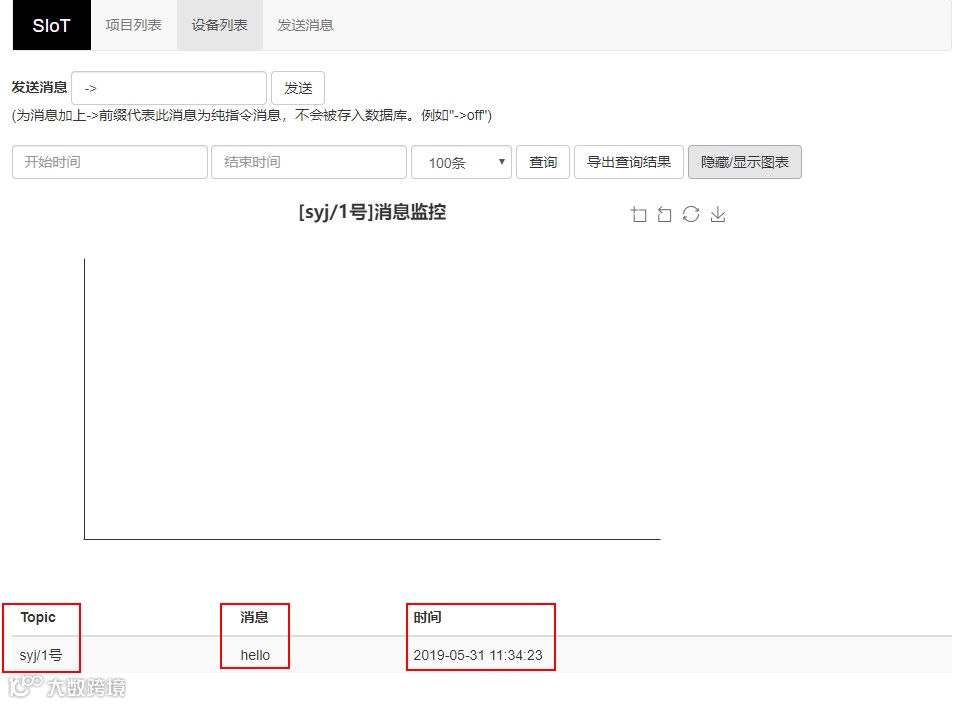

点击“查看消息”，在弹出窗口中可以看到设备的MQTT消息记录：

如上图，为程序中对Topic：“syj/1号”的消息记录，可看到消息内容和发送时间。

STEP9: 项目功能实现：在SIoT平台输入消息，舞台角色说出消息内容

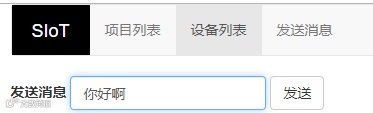

例如：在“发送消息”栏发送“你好啊”，舞台角色对应说出“你好啊”。

 至此就完成了在Mind+实时模式下SIoT与舞台的互动啦，但是所谓物联网，不连接外部硬件设备到物联网平台，又怎么能体现出它的优势呢！所以接下来，让我们通过加入掌控板一起来体验SIoT对硬件的控制。

3.1.2 实时模式，连接掌控板

在Mind+实时模式下，加入掌控板，SIoT平台可以采集掌控板上传感器的数据，也可以控制掌控板的声、光、动输出。

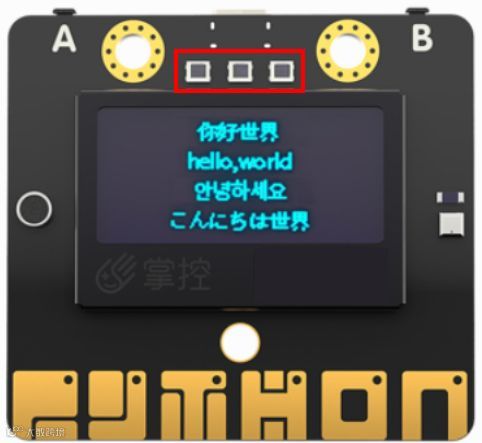

项目案例：在SIoT平台输入消息，控制点亮或熄灭掌控板的LED灯。

项目实现步骤：STEP1-STEP8。

STEP1-5与3.1.1相同

STEP6: 连接掌控板

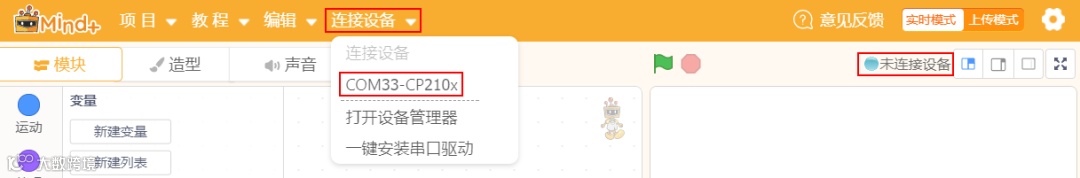

将掌控板通过USB线连接到电脑，在Mind+中“连接设备”下点击对应COM口。

在连接设备前可看到提示“未连接设备”。连接成功后，可看到对应COM口和提示“连接设备成功” 。

STEP7:修改程序

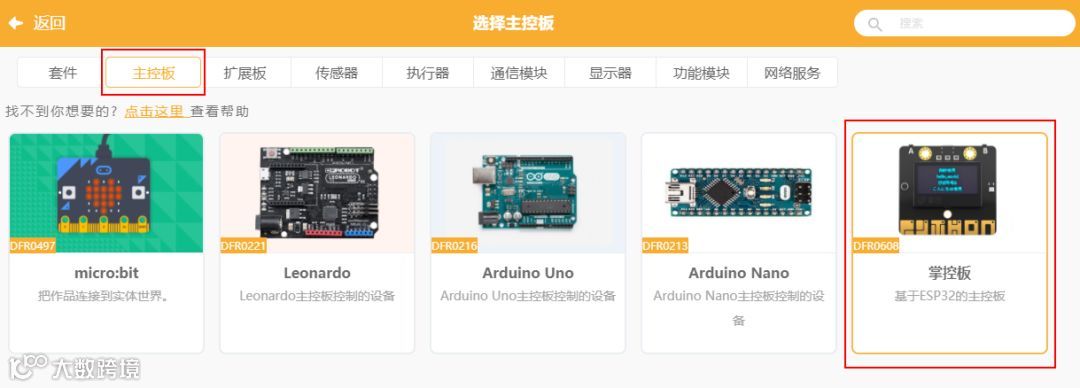

1、在“扩展”中“主控板”下选择“掌控板”：

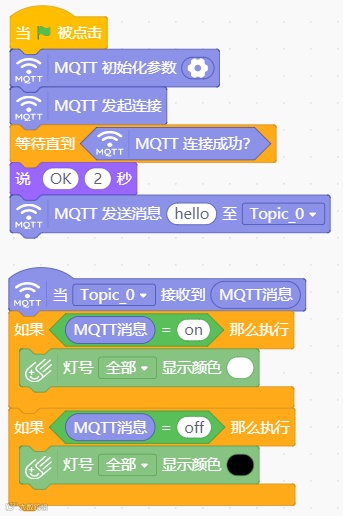

2、程序修改如下：

STEP8: 功能实现

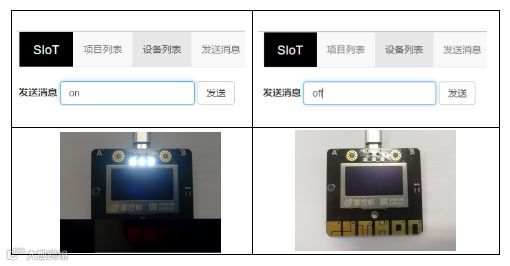

发送“on”，灯亮；发送“off”，灯灭。

4.1 小贴士-服务器信息

SIoT启动后，你的计算机就成为了一个标准的SIoT服务器，使用任何一款SIoT客户端程序就可以访问。

￭ 服务器地址：计算机局域网IP地址

￭ SIoT端口：1883

￭ 用户名：siot（小写）

￭ 默认密码：dfrobot（小写）

￭ 消息主题（Topic）：项目名/设备名（可以自定义，中间的“/”为英文输入法且不可缺少。）

￭ Web管理地址：http://计算机IP:8080

本篇教程只是讲述了在Mind+实时模式中使用SIoT的操作步骤，利用SIoT还可以实现更多好玩的物联网项目，比如物联网浇花、智慧家庭、物联网数据采集、环境检测仪等等。DF创客社区中也有很多好玩的物联网项目，快去搜索发现吧！

社区网址：www.dfrobot.com.cn
