用SIoT秒搭STEM课堂物联网服务器（下）—以基于“掌控”的热辐射实验为例

在上篇《用SIoT秒搭STEM课堂物联网服务器（上）—以基于micro: bit的热辐射实验为例》，我们采用micro:bit+OBLOQ模块的组合设计了基于SIOT的物联网热辐射实验方案。

文末，我提及了国内STEM教育一定程度上是与世界同步的，尤其是掌控、虚谷号的出现弥补了原创开源硬件平台的短板。在谢作如老师的提议下，本篇我们将用掌控配合SIOT来设计实验，并从难度和成本两个维度与基于micro:bit的实验方案进行比对。

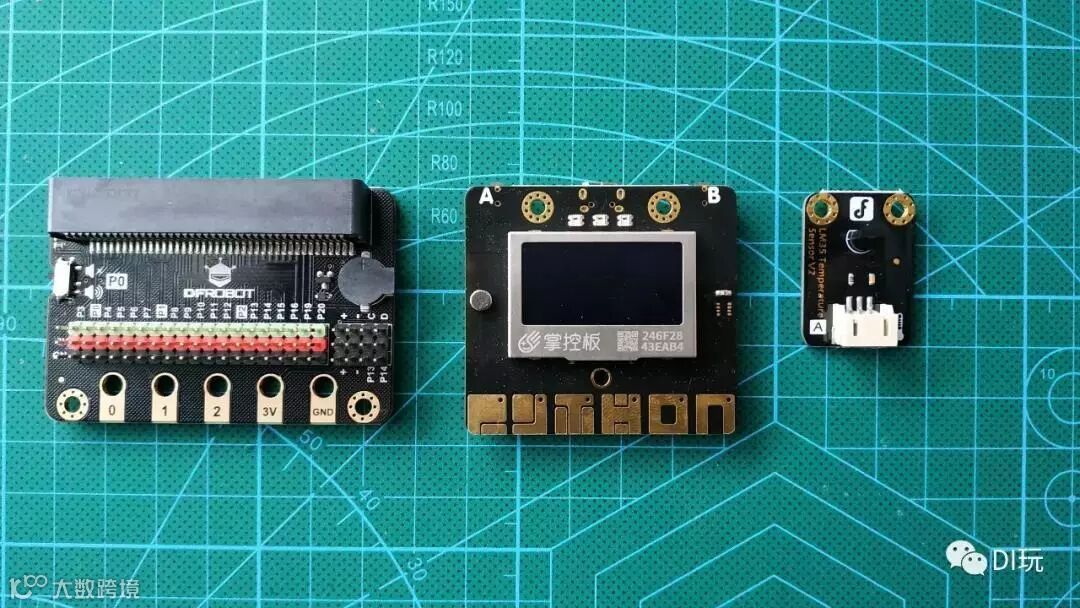

micro I/O extend扩展板

                           掌控板

LM35线性温度传感器

参见上篇：用SIoT秒搭STEM课堂物联网服务器（上）—以基于micro: bit的热辐射实验为例

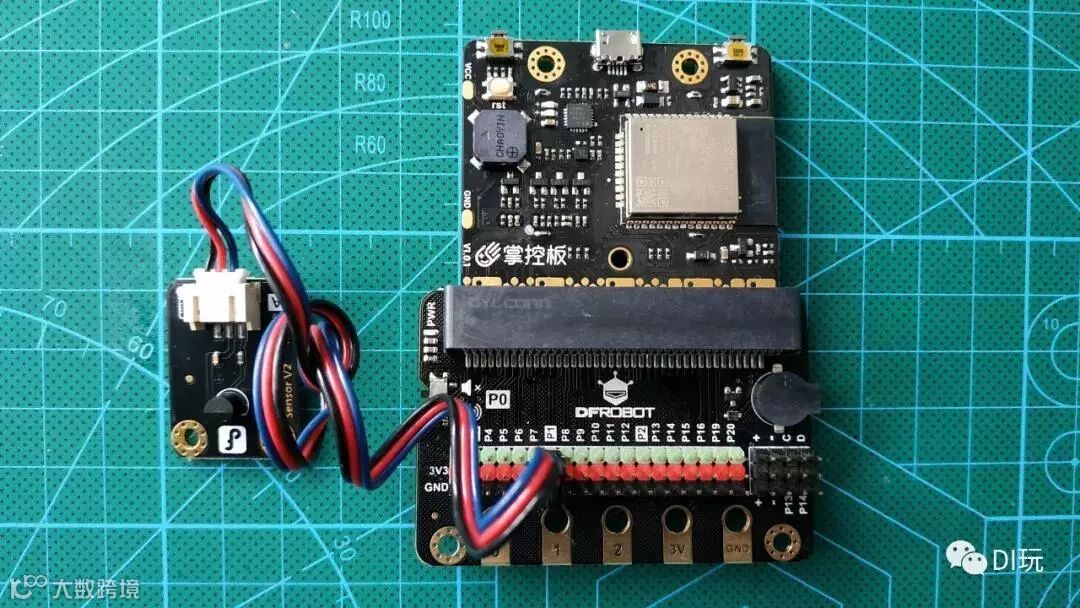

由于掌控板无需外接WiFi模块，因此硬件连接显得异常简单。

注意两个要点：

掌控板要如图反插到扩展板

LM35传感器连P1（可根据程序选择引脚）

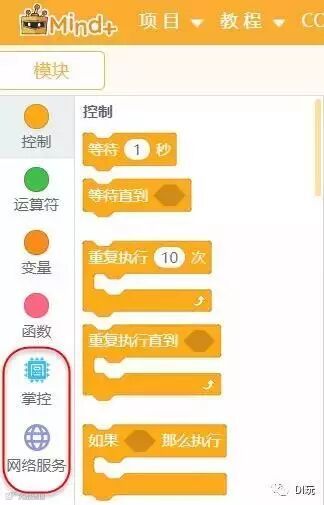

首先需要在Mind+添加掌控板模块

然后添加MQTT和WIFI网络服务模块

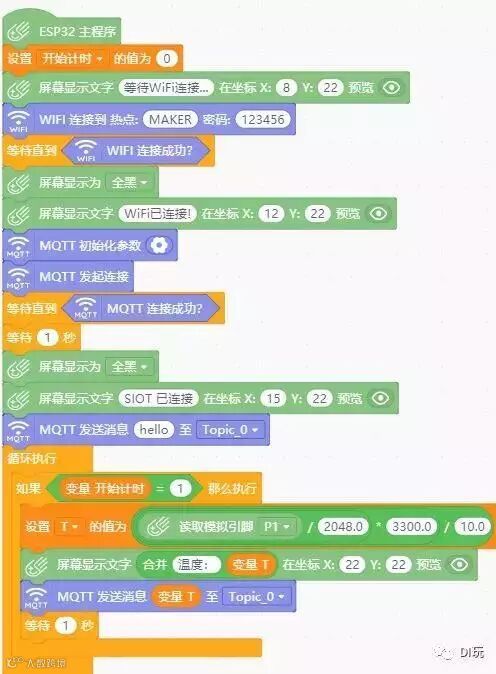

这两项齐备后就可以开始设计程序了,完整程序如下：

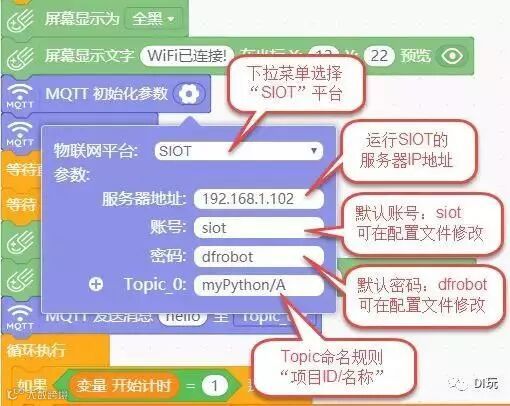

MQTT初始化参数解读如下：

为让不同程度的小伙伴都速速上手，这里补充下服务器地址的获取方法;

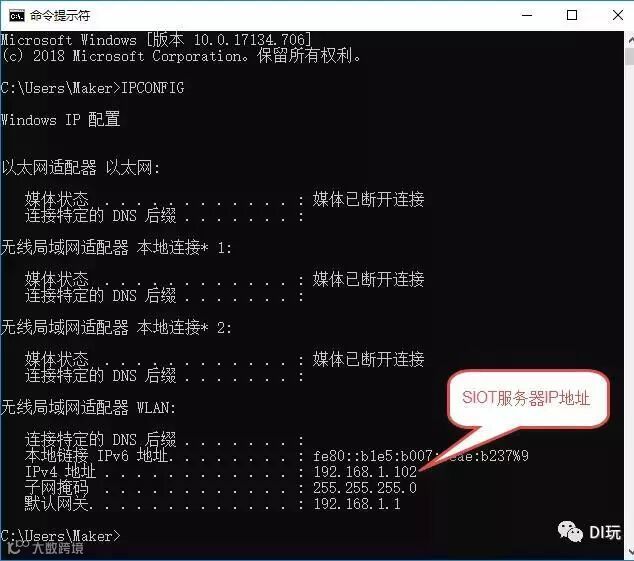

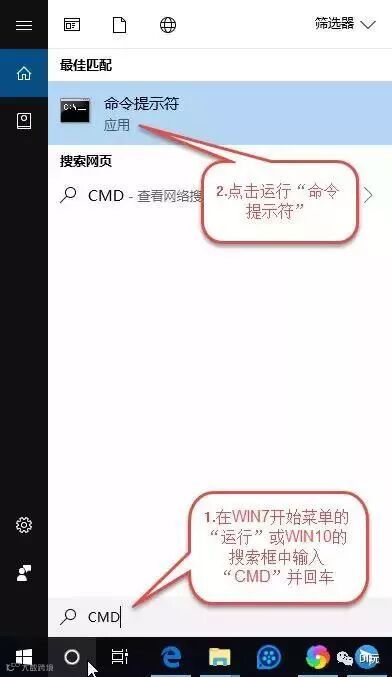

充当服务器的电脑上运行命令提示符，输入"iponfig",回车;

按图索骥就能找到服务器地址了。

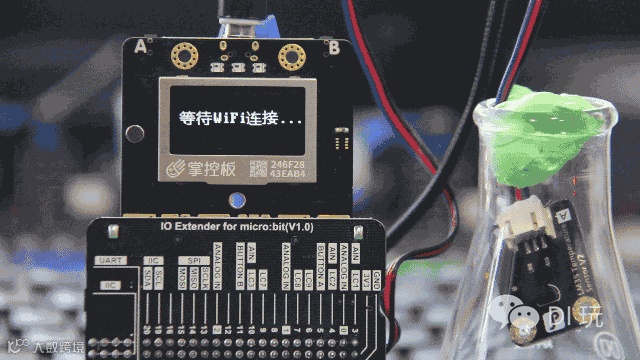

程序写入掌控板后，板载OLED根据工作状态依次有文字信息提示.

你会发现掌控这块能便捷显示中文的屏幕,陡然提升了装置的成熟度和人性化设计。

打开：http://localhost:8080/html/

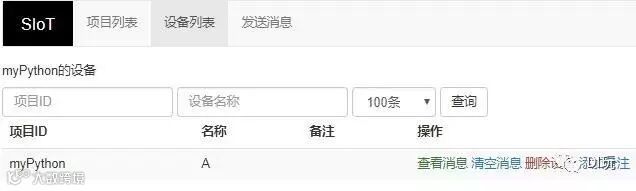

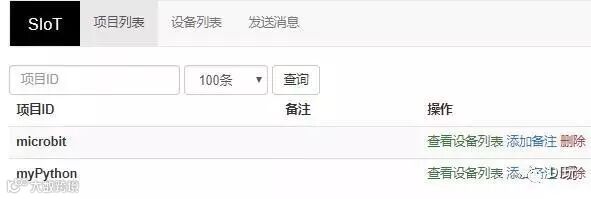

平台中可以看到新增项目 “myPython”。

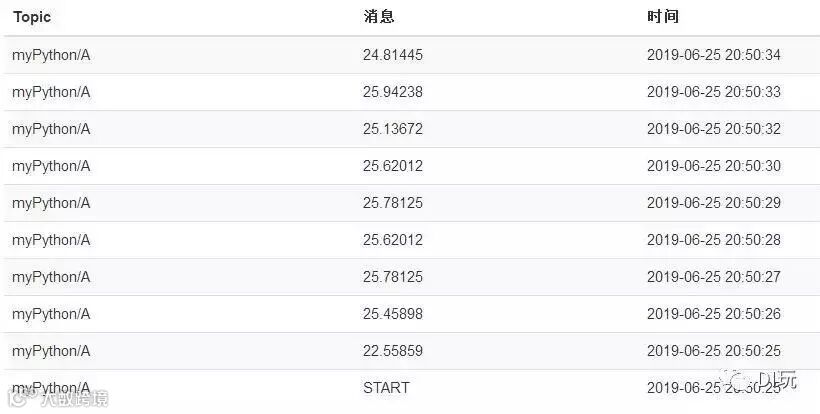

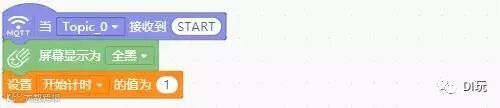

根据我们设计的程序，发送消息“START”后

实验装置开始上传数据

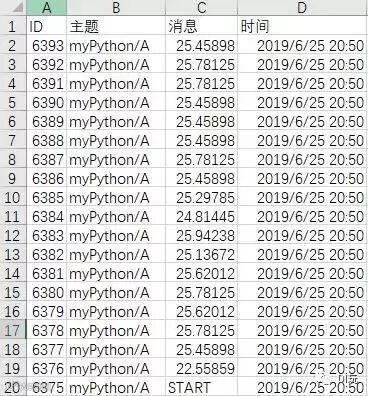

当然同样可以将数据导出为EXCEL表格

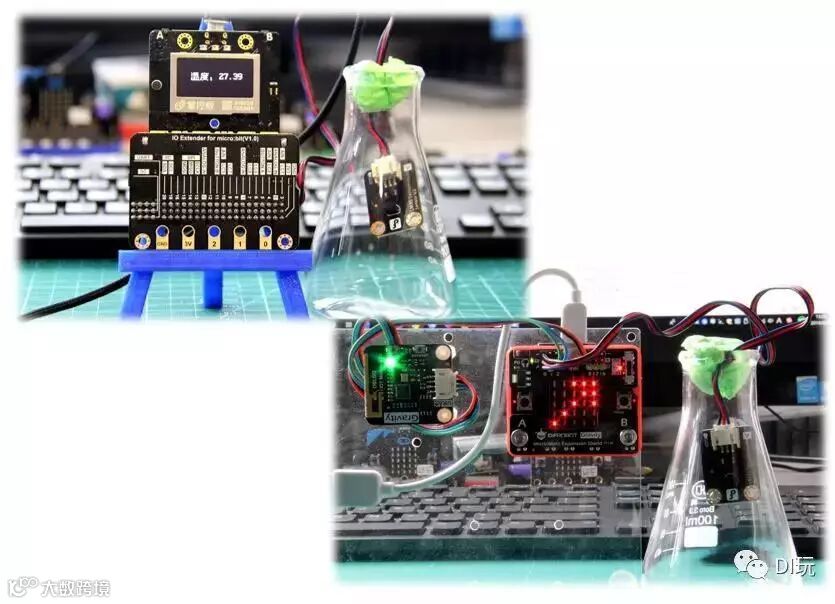

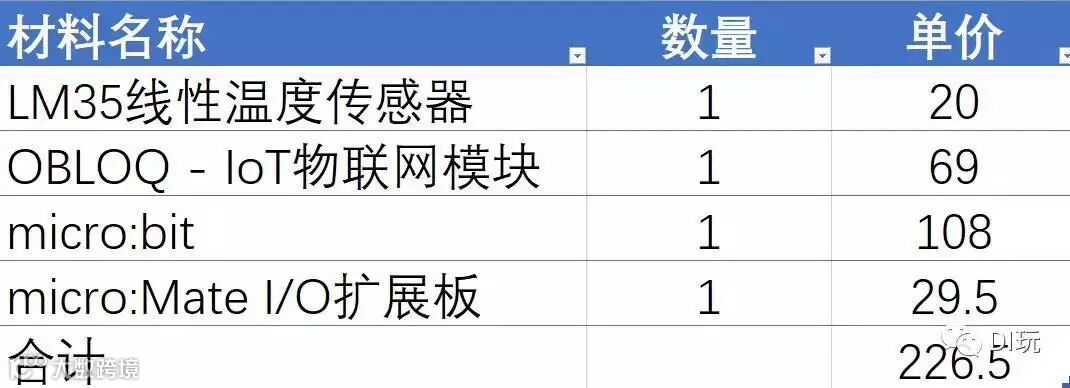

基于Micro:bit的方案

基于掌控板的实验方案

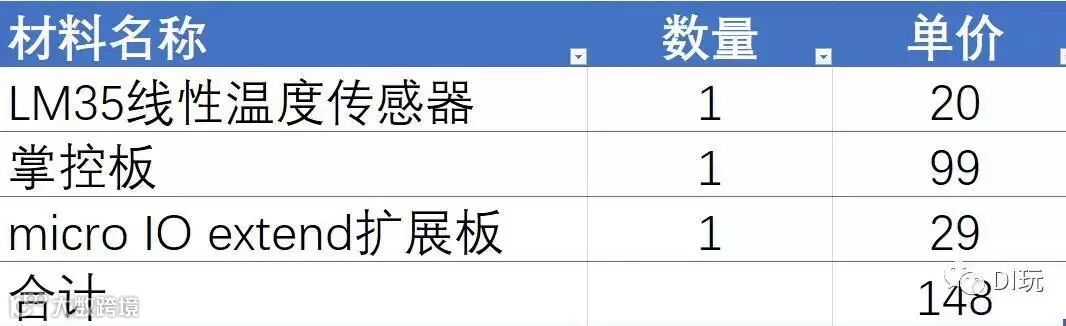

在器材成本方面，由于掌控自带WIFI，省去了外接WIFI模块，并且本身掌控也比microbit便宜，所以成本低了78.5元。如果规模应用的话，节约成本非常可观。

在程序设计上，如果使用mind+的话，难度差异不大：但是硬件连接上，掌控就简单多了。

OBLOQ需要通过4根杜邦线连接到扩展板，而且连接方式不是“防呆”的，扩展板电源开关要选择5V确保供电。这两个难点对于创客项目可能不是问题，但是如果用于面向全体学生的STEM课程，有可能这多出来的四根线让很多学生掉坑里，导致无法在关键环节让学生获得必要正向反馈。所以在成本和易用性上看，掌控板方案是完胜micro:bit的。

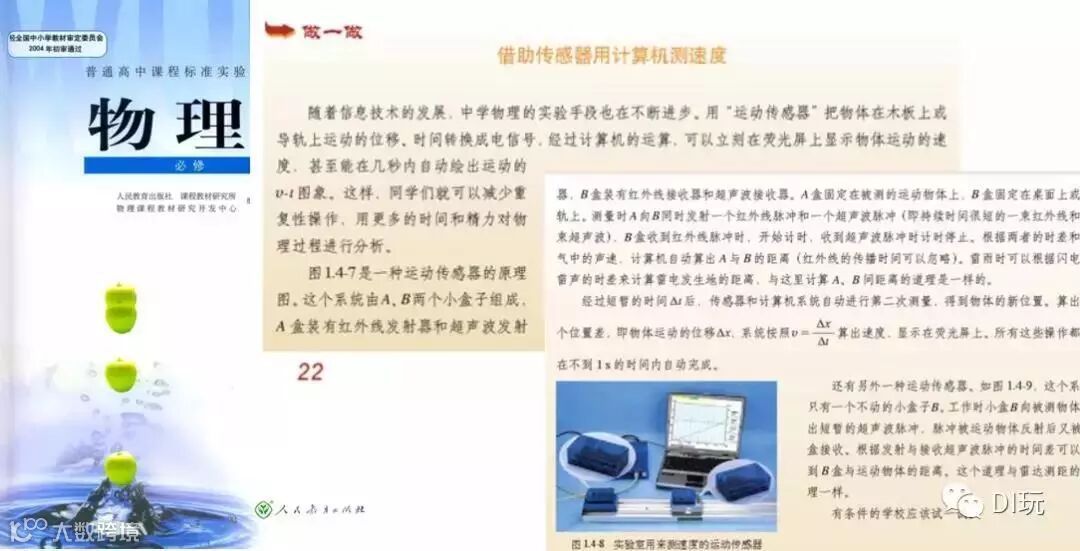

翻看小钱钱老师的高中物理教材时，这篇内容引起了我的注意。

这篇内容带给我两个信息：

1. 科学课在关注和应用信息技术；

2. 信息技术推动和影响着其它学科的变革




而我的想法是，我们能否从STEM的角度出发，让学生把其它学科的实验装置给DIY了。类似文中提及的测速装置，我们之前就做过。

米爸的数字实验室：趣玩micro:bit之赛车总动员

如同谢作如老师说的那样，数字化实验室出于成本难以普及，但是掌控+SIOT可以。因为，掌控板加上扩展板后，之前的Arduino传感器基本上可以通用，轻松实现编程、接线、联网，小学生都容易上手。成本低到农村学校也买得起，这是否是国内STEM课程普及和落地的一条务实路径呢？

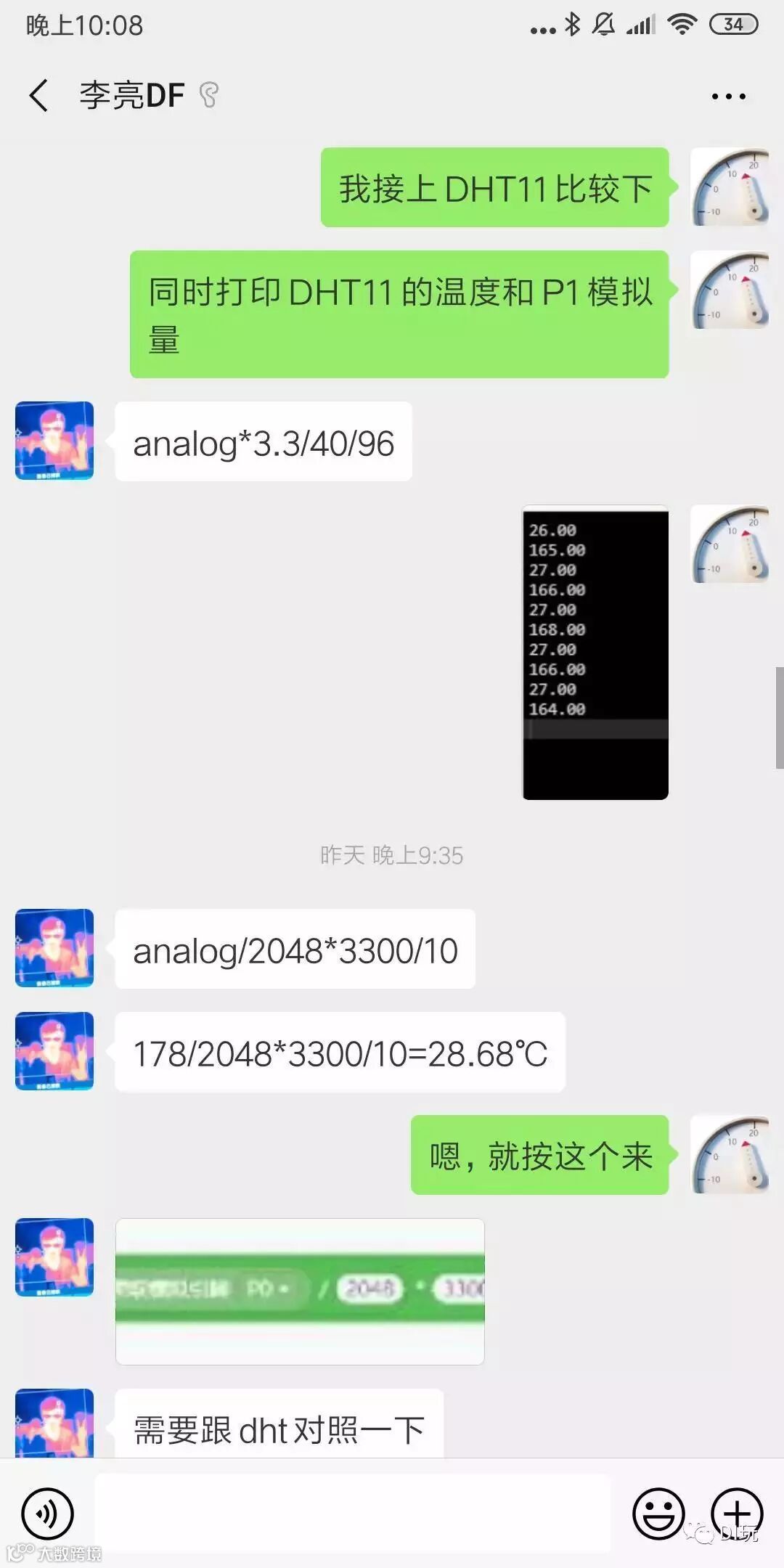

在实验仪器DIY的过程中，不可避免会遇到各种问题。经历过就会发现其中蕴含巨大的课程价值，比如我们的这个实验，因为mind+下，掌控板没有匹配LM35程序模块，所以需要自己通过公式把模拟量转换成温度值。然而适用于Arduino的公式无法用于掌控，我和DF的李工为此摸索到了深更半夜。

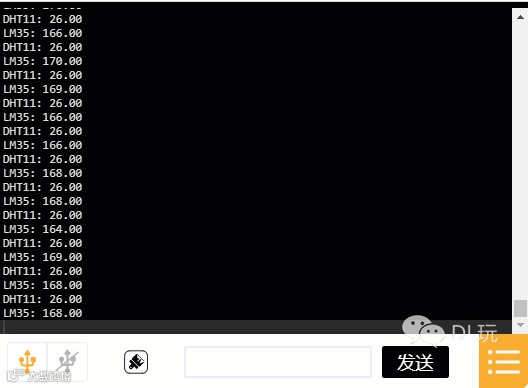

最后变通用DHT11对LM35进行校准，摸索出了适用掌控的LM35公式。谢作如老师说这叫标定，是典型的STEM，如果这样的过程多多发生在学生的学习经历中

那是多么美好而有价值的存在啊！

之前做了热辐射实验后，就跟小朋友说有机会找小钱钱老师来讲解原理。或是好事多磨，一直没凑好时间，所以就借着这篇让小钱钱老师把梯子搬了吧。

“要回答这个问题，我们必须先了解人眼为什么会看到物体有深浅的不同，深浅代表什么呢？其实，人眼能辨别颜色的深浅，是由物体表面反射光的多少决定的，如果反射的光多吸收的光少，那么进入人眼睛的光就多，人眼就感觉那个地方亮，如果反射的光少吸收的光多，那么进入人眼睛的光就少，人眼就感觉那个地方暗。另外，人眼能辨别不同颜色，是由物体反射的色光决定的，例如看到物体是红色的，那么就说明物体反射了红光，吸收了其他色光，看到物体是黑色的就说明物体吸收了所有色光，看到物体是白色的就说明物体反射了所有色光。所以颜色越深，说明物体吸收光越多，吸热本领也就自然强咯。”
