【项目分享】拯救地球之密室逃脱

本期作品来自"创客大侦探挑战赛"优秀作品

—《拯救地球之密室逃脱》

作者：rzegkly

原文链接:

https://makelog.dfrobot.com.cn/article-1824.html

公元6350年，太阳急速衰老膨胀，地球面临被吞没的灭顶之灾。为拯救地球，人类从此踏上了流浪地球之旅。但当靠近木星的时候，被木星强烈的吸引力，地球轨道受到了影响，地球直接撞向木星，在关键时候，人类想到了点燃木星计划，把地球推开，从而避免地木相撞。然而，唯一幸免的宇航员小豆豆困在了国际空间站，无法解脱， 只有小豆豆逃离空间站，才能拯救地球！

micro:bit掌控I/O扩展板链接

掌控板链接

microbit链接

Gravity: UART OBLOQ - IoT物联网模块链接

RGB 全彩灯带链接

数字大按钮模块 黄色链接

单神经元模块链接

3.7V电池链接

磁石Micro USB线链接

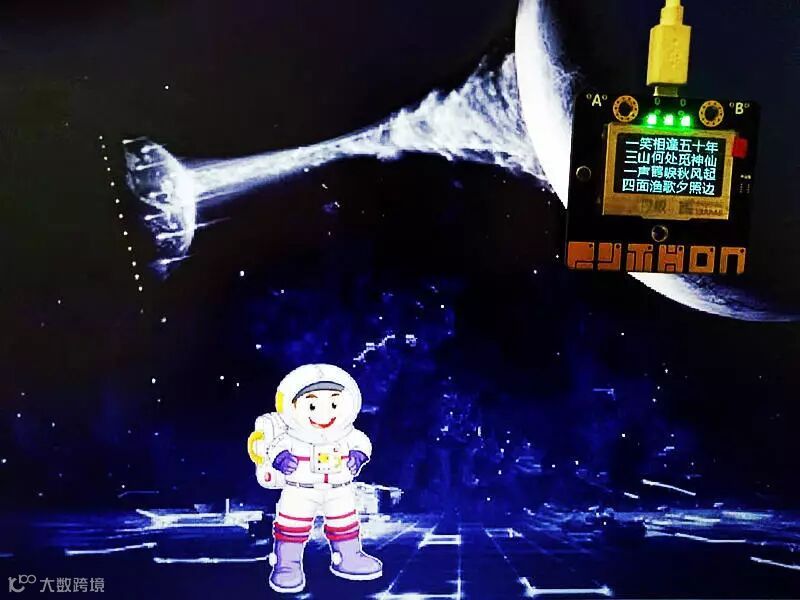

小豆豆在空间站休息室的电子屏上发现一首诗：

一笑相逢五十年

三山何处觅神仙

一声鹤唳秋风起

  四面渔歌夕照边

这首诗和打开密码箱有什么关系呢？

哦，原来密码藏在这首诗里面！

在上传模式A端microbit中，小豆豆通过按键按下：1314，神经元模块识别通过，灯带蓝灯亮 ，led显示心形，MQTT发出指令：“yaoshi”，

B端掌控板实时模式，接受到指令：“yaoshi”，第一道关卡密码破解，密码箱被打开，找到钥匙 ！

但是密码箱刚刚被打开，钥匙被“彩虹大转盘”紧紧吸走了，无法拿到！

突然间，空间站里机器人小马丁出现，他告诉小豆豆只要答对随机5道乘法口诀题， 即可闯关成功！

彩虹大转盘解开魔法， 钥匙从转盘上掉下来，小麦昆拿到钥匙， 逃离空间站，拯救地球成功。

B端掌控板发出：game over 小豆豆逃 离成功， A端bit板收到信息，led和灯带全部关闭 ！游戏结束！

说明:

如果小豆豆错答一道算术题，系统额外增加一道题，直到全部答对

 1、 建立SIOT物联网服务器；

 2、 MicrobitA端：接到1314指令，发送yaoshi；灯带蓝灯亮 ，led显示心形

 3、 掌控板B端：当接受yaoshi，打开密码箱；第一个关卡闯关成功；

 4、 掌控板B端：当第二关卡乘法口诀全部答对，发送game over；

 5、 MicrobitA端：接受game over，关闭灯带和led。

 1、硬件：掌控板 编程板，microbit板，Gravity: UART OBLOQ - IoT物联网模块

2、软件：Mind+ V1..5.6

下载地址：http://mindplus.cc/

物联网服务器 SIoT v1.1

下载地址：https://siot.readthedocs.io/zh_CN/latest

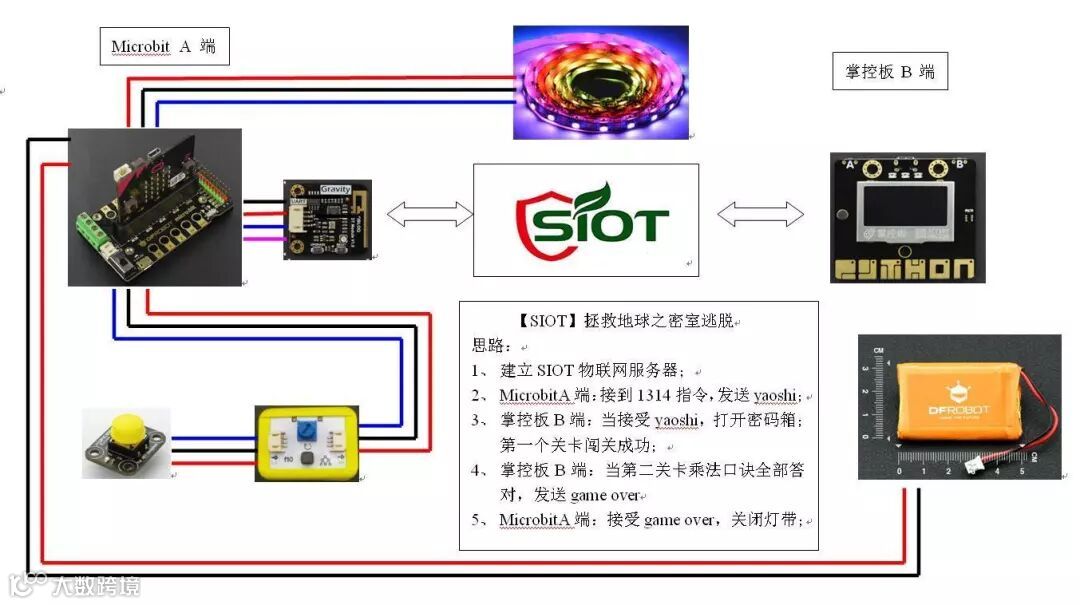

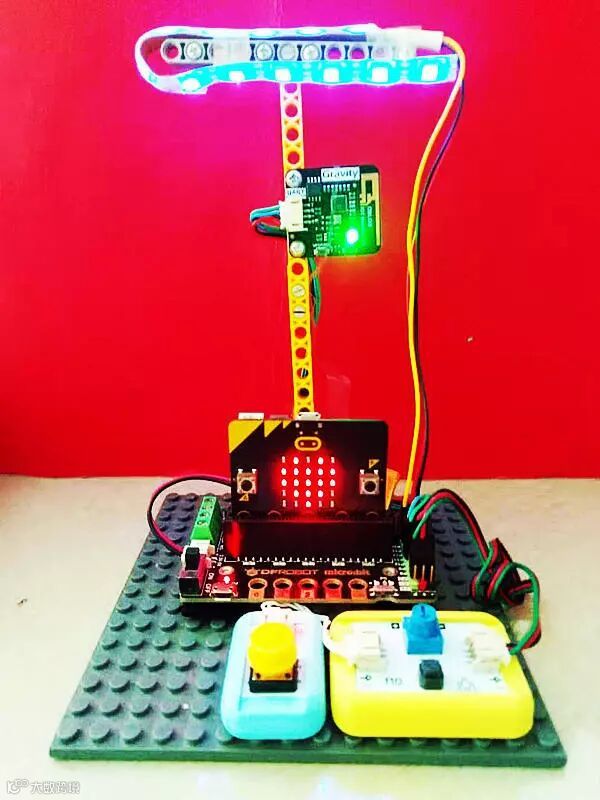

mirobit扩展板P1上接计神经元模块输出口，神经元模块的输入口接按钮模块， OBLOQ - IoT物联网模块输入口接扩展板P12 、P13，扩展板P16接LED灯。

学习神经元

（1）.学习阶段 按住学习按钮不放，训练指示灯亮，神经元模块正在学习。使用一定规律不断按下按钮（10秒内完成），同时放开学习按钮，输出指示灯瞬间点亮。输出数字信号：高电平“1”。

 （2）测试阶段，只要按之前输入时的按钮规律，输出指示灯亮了，就是成功输出。

具体操作可以参考【趣味障碍赛】忍者世界的密码锁 和 产品资料库 单神经元模块

参照相关案例：

 【SIOT]基于micro：bit测紫外线科学探究

 地址：http://mc.dfrobot.com.cn/thread-296296-1-1.html

 【SIOT】基于掌控板测加速值的科学探究

 地址：http://mc.dfrobot.com.cn/thread-289931-1-1.html

 【物联网】掌控板SIOT测光线值

 地址：http://mc.dfrobot.com.cn/thread-288715-1-1.html

 【物联网】掌控SIOT远程开关灯

 地址：http://mc.dfrobot.com.cn/thread-281136-1-1.html

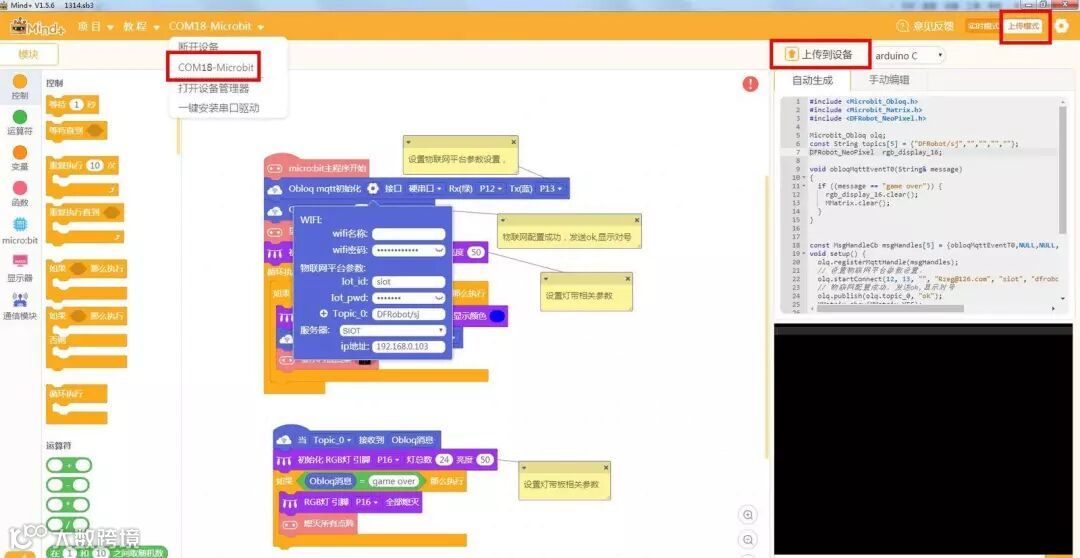

步骤1:A端Microbit ：发送yaoshi

1、通过数据线连接microbit和计算机，用管理员模式打开Mind+1.5.6，将Mind+切换为“上传模式”下，连接设备A，选择串口com18；

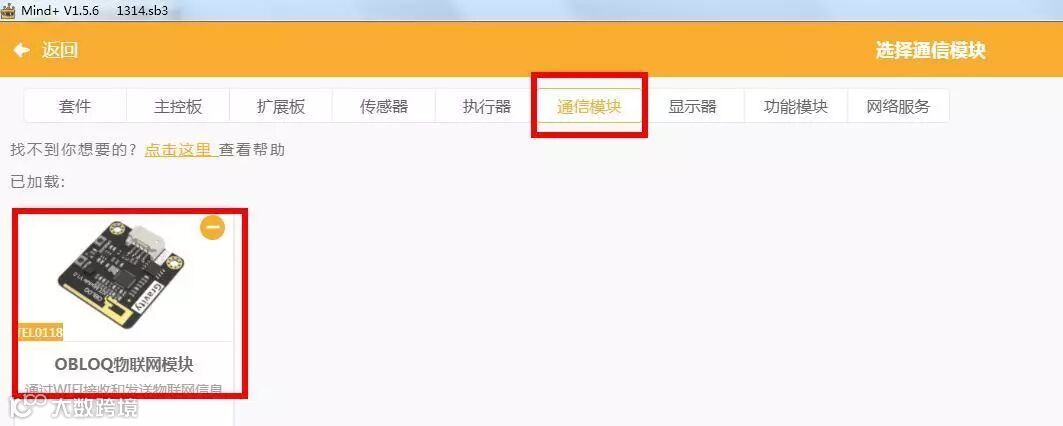

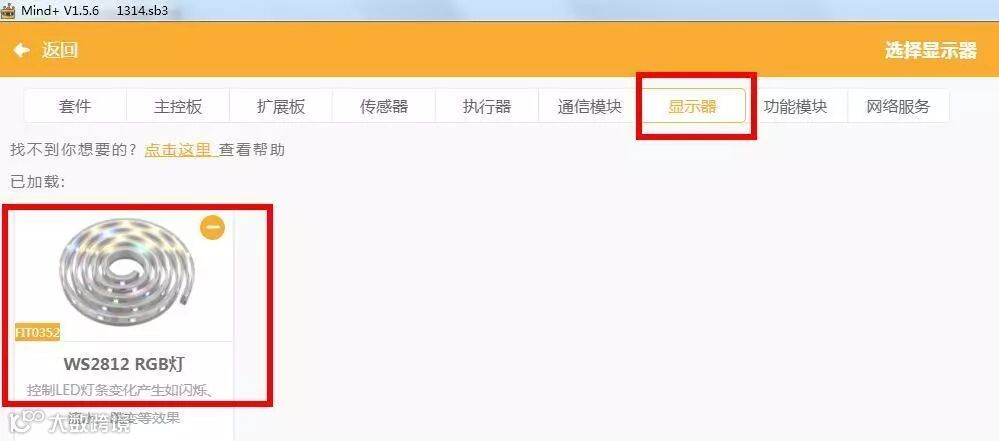

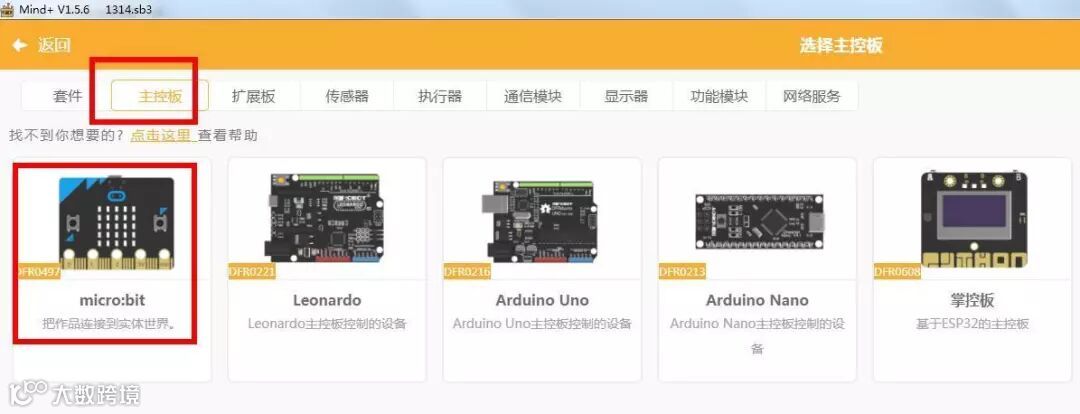

2、扩展模块中，添加主控板：microbit ；通信模块：OBLOQ物联网模块；显示器：RGB，

3、设置物联网平台数据：WIFI账号密码， 账号：siot 密码：dfrobot ，数据采集的对象：DFRobot/sj  服务器：SIOT; 服务器地址：192.168.0.103，

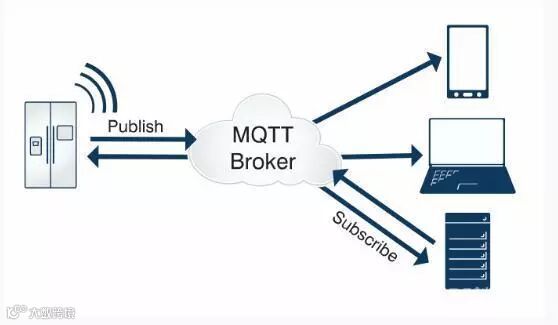

当microbit接到按键发出“1314”指令，同过MQTT平台发送yaoshi；灯带蓝灯亮 ，led显示心形。

步骤2:B端掌控板：接受yaoshi

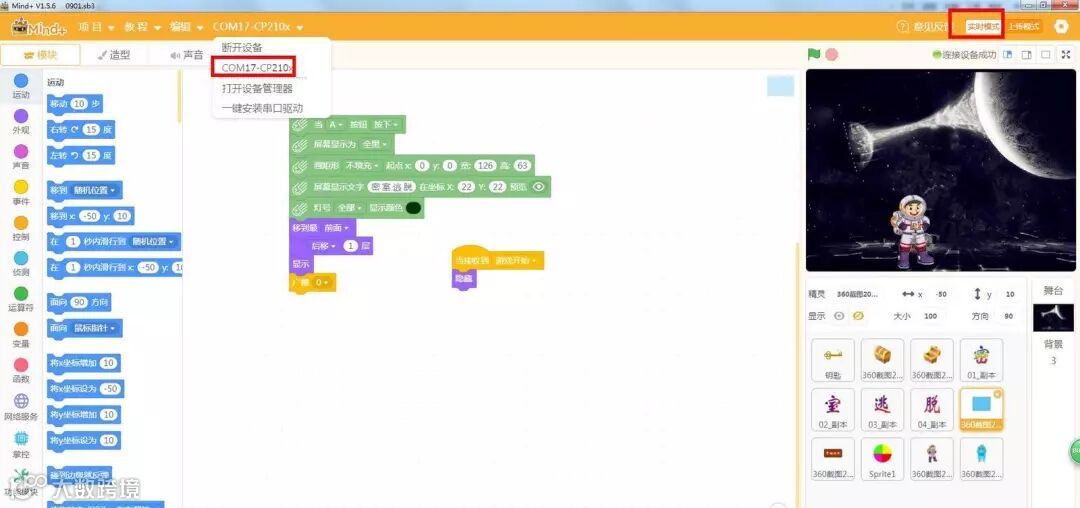

1、通过数据线连接B端掌控板和计算机，用管理员模式打开Mind+1.5.6，将Mind+切换为“实时模式”下，连接设备，选择串口com17；

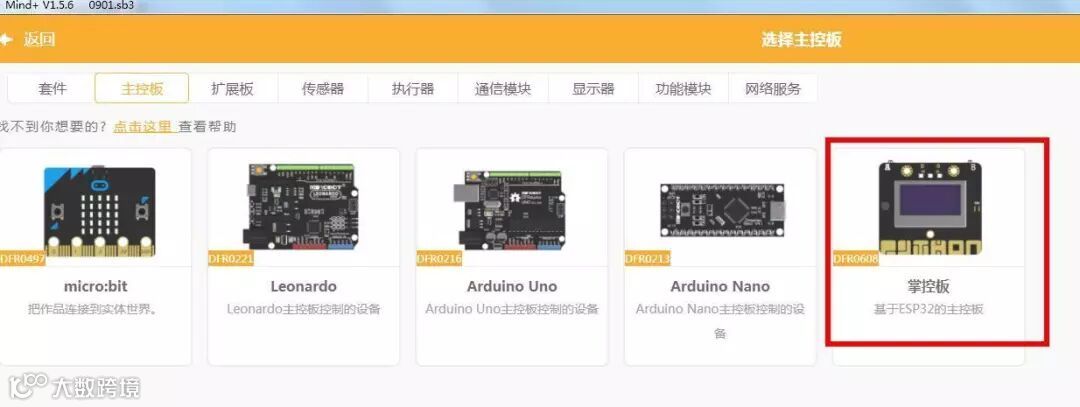

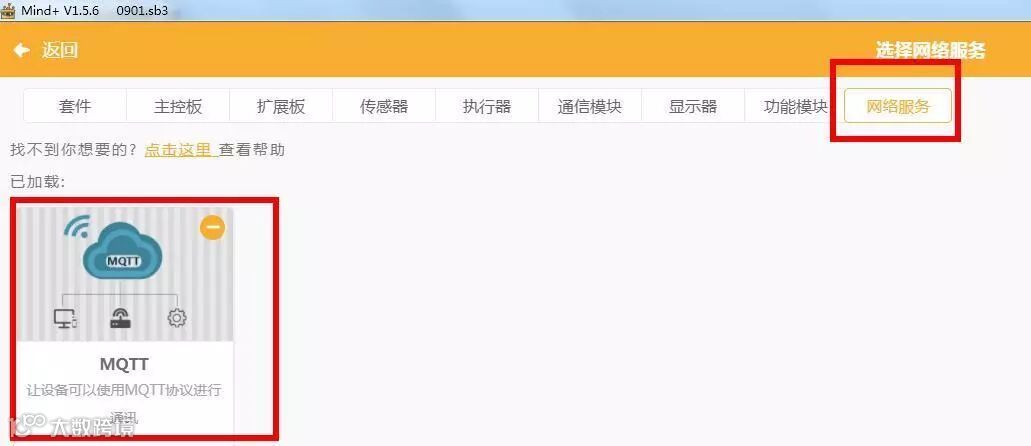

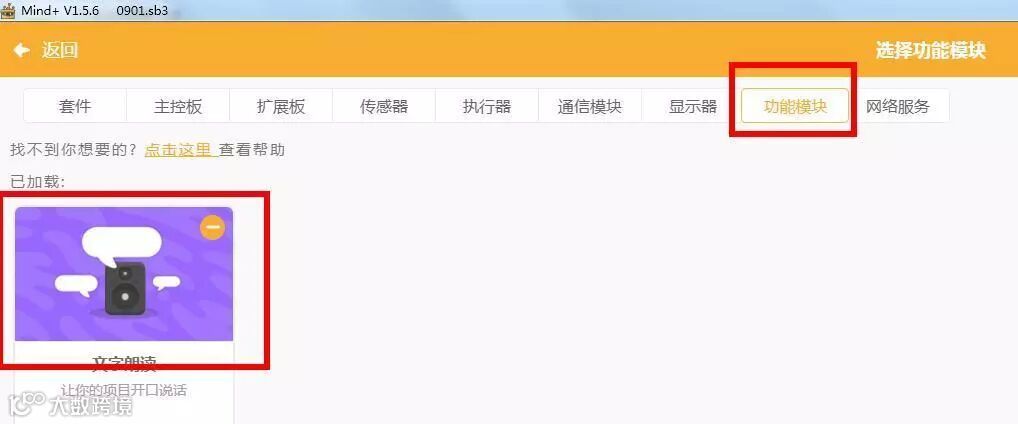

2、扩展模块中，添加主控板：掌控板；功能模块：文字朗读，网络服务：MQTT，

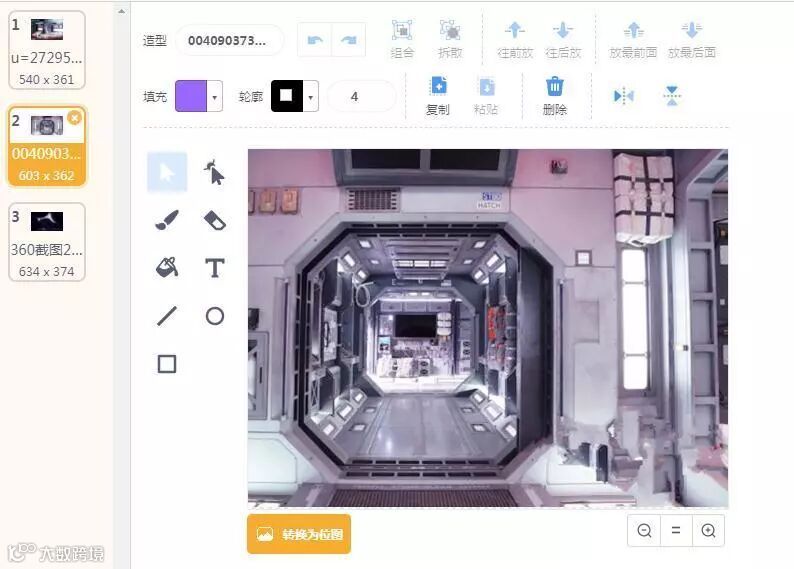

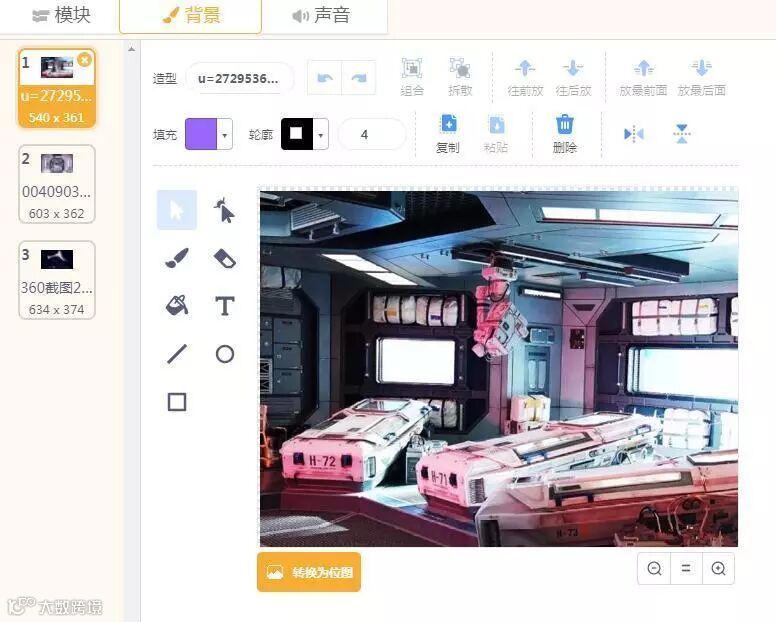

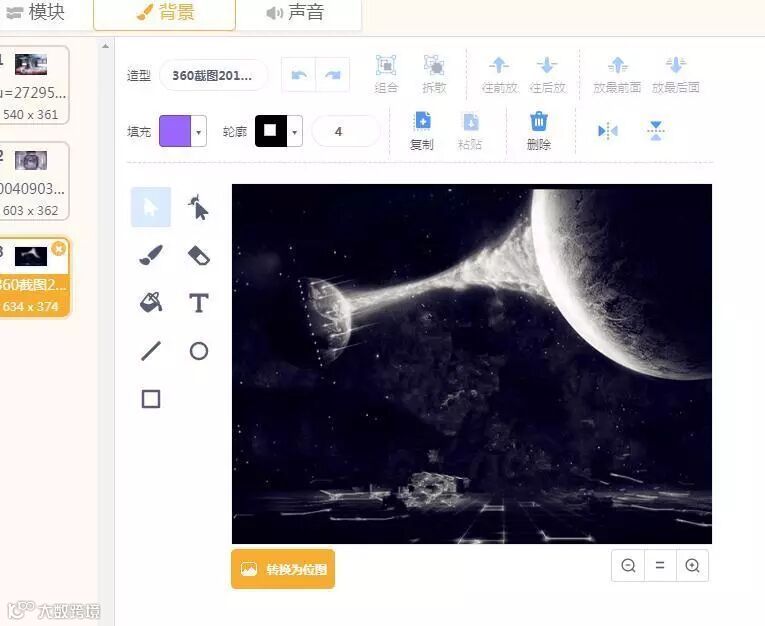

3、添加舞台背景：背景关卡1、背景关卡2和结束背景。

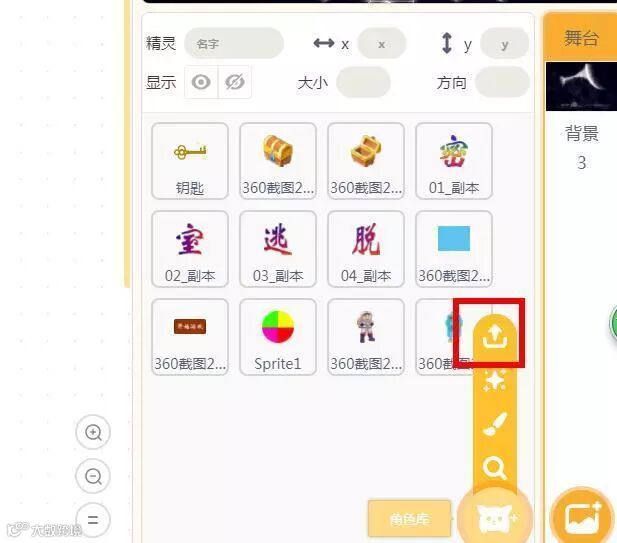

4.添加机器人、小宇航员豆豆、宝箱、钥匙、密室逃生、七彩转盘、开始按钮等相关角色；

5.编辑脚本

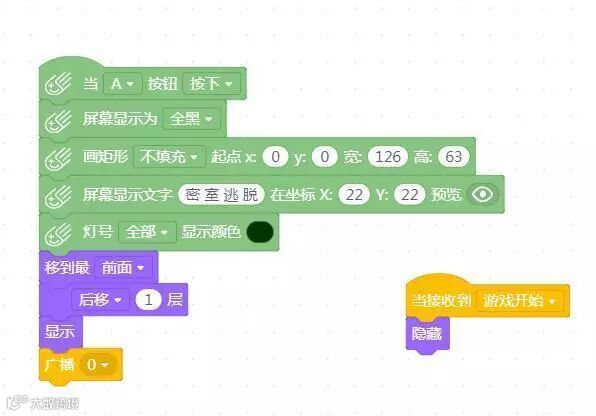

（1）设计开始场景脚本

当按下掌控板A键，发送广播0，屏幕依次显示：密室逃离

当按下掌控板B键 ，游戏开始。

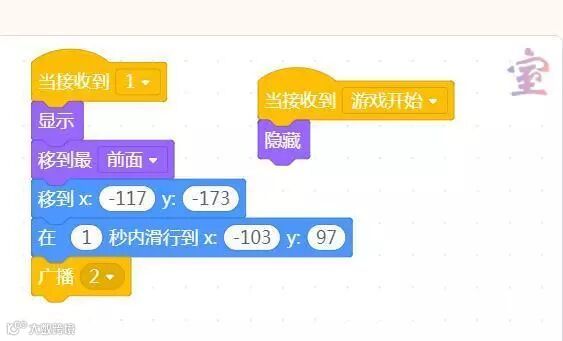

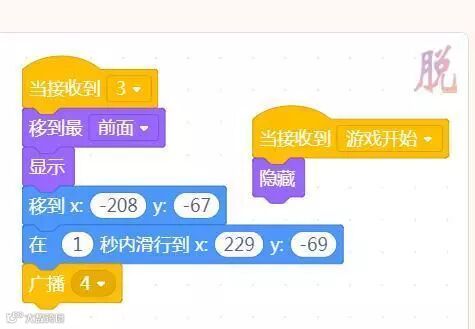

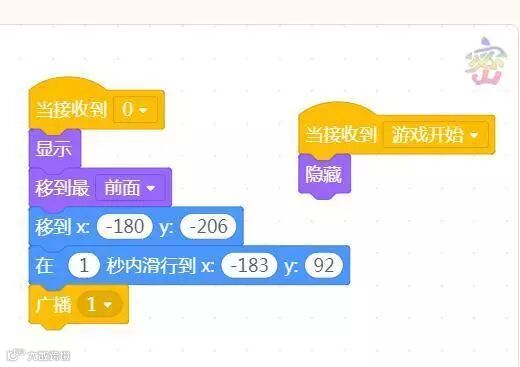

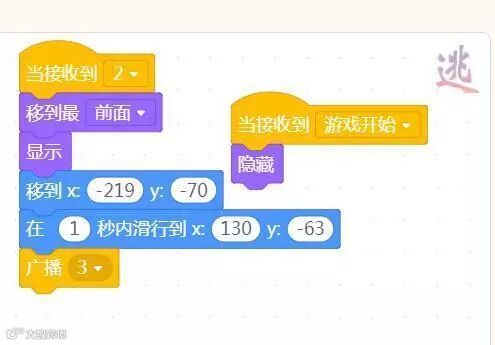

（2）文字密室逃生脚本

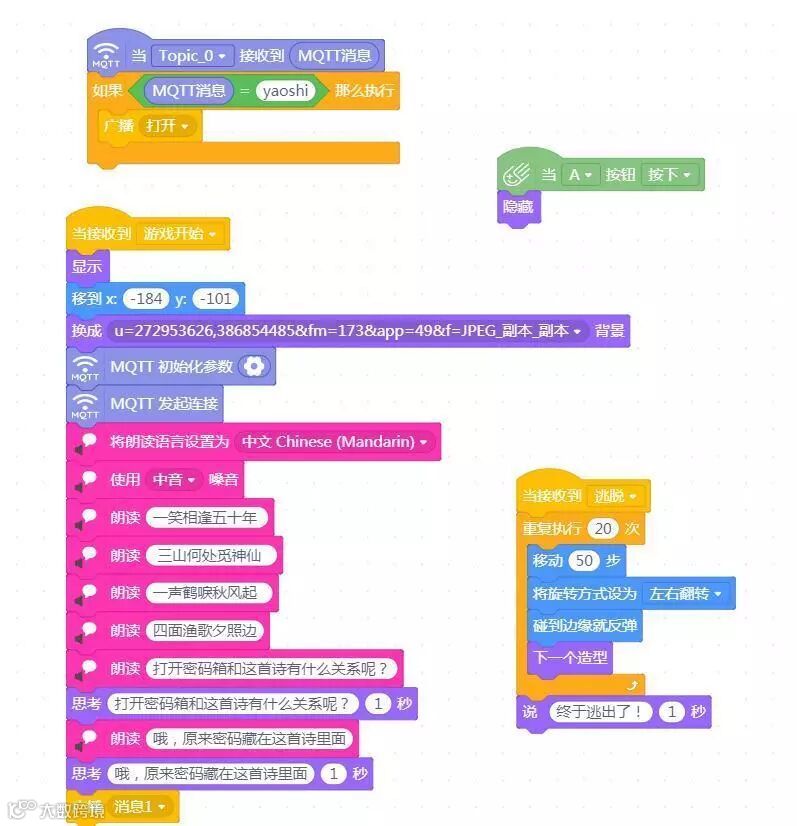

（3）小宇航员豆豆脚本

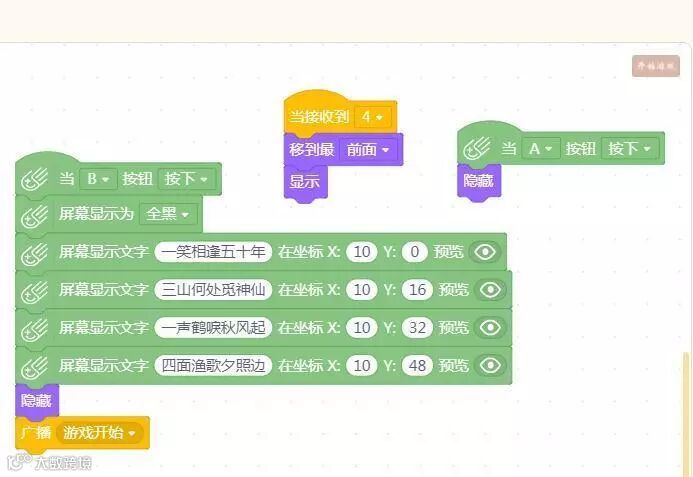

当收到“游戏开始”广播后，进入第一关卡，掌控板屏幕显示诗词，当小豆豆解密诗的含义，当掌控板接受yaoshi，打开密码箱；闯关成功

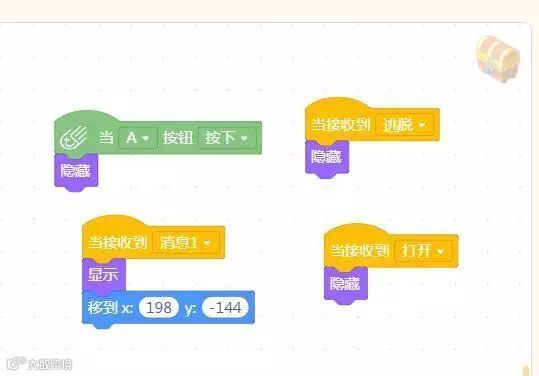

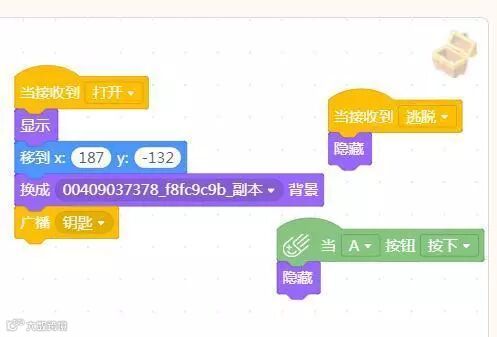

(4)、宝箱脚本

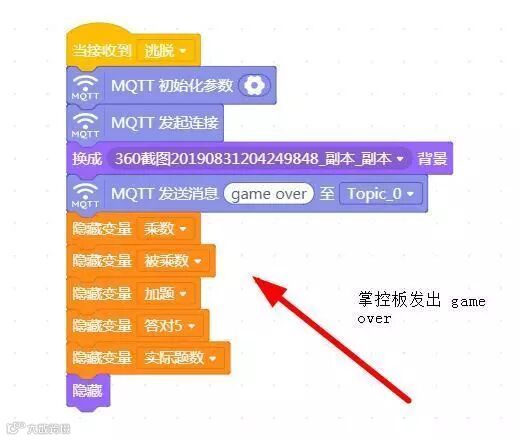

步骤3:掌控板B端：发送game over；

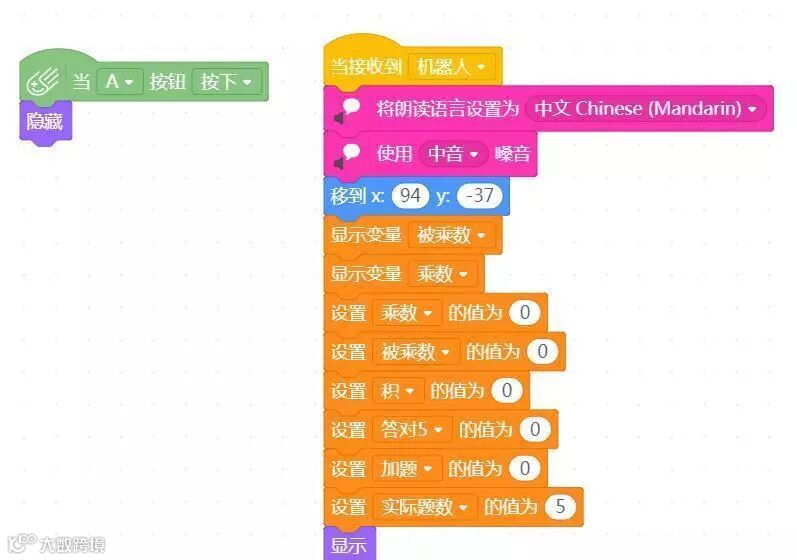

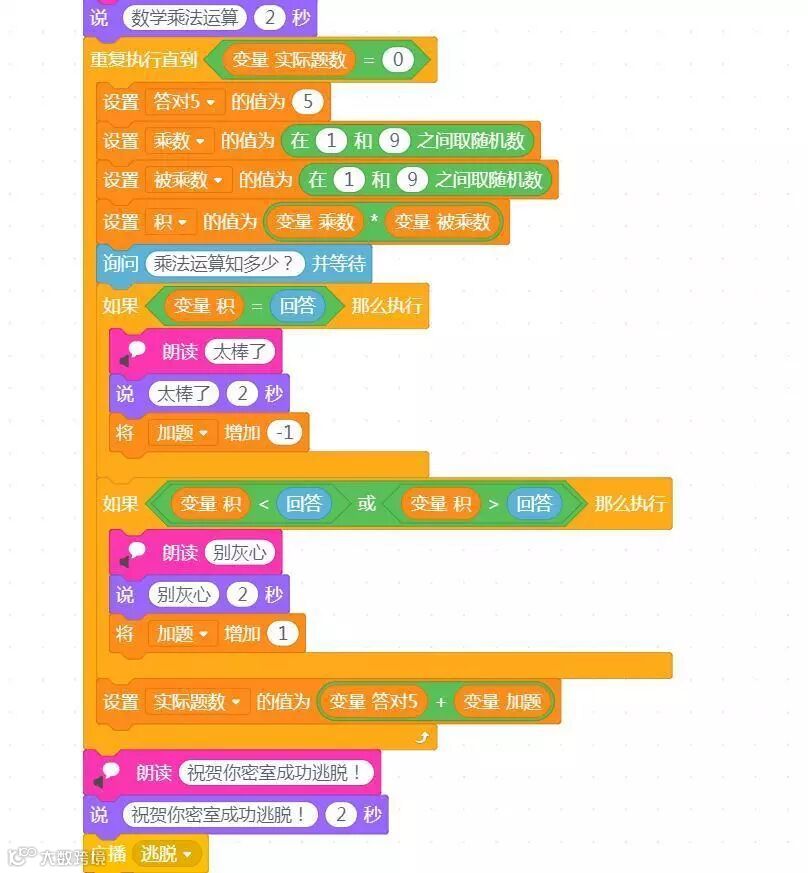

（1）小机器人脚本

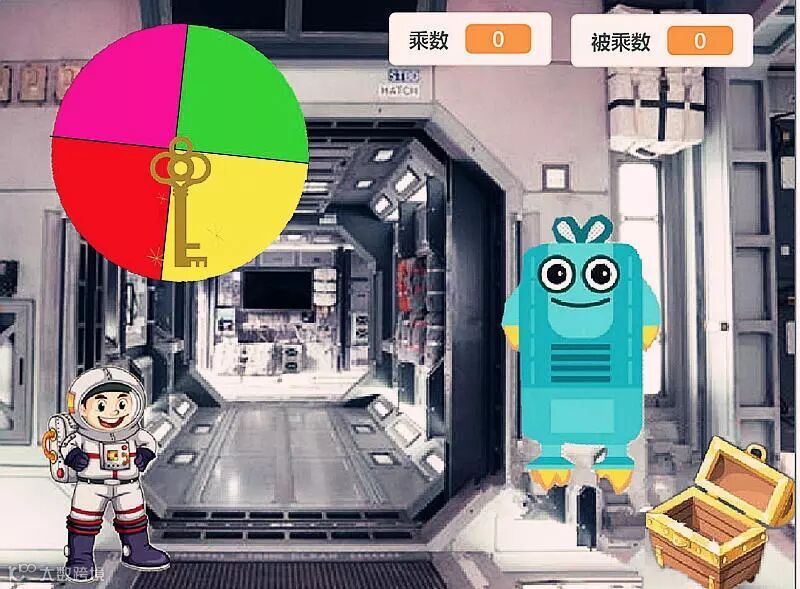

第二关卡：但是密码箱刚刚被打开，钥匙被“彩虹大转盘”紧紧吸走了，无法拿到！突然间，空间站里机器人小马丁出现，他告诉小豆豆只要答对随机5道乘法口诀题， 即可闯关成功！彩虹大转盘解开魔法， 钥匙从转盘上掉下来，小麦昆拿到钥匙， 逃离空间站，拯救地球成功，

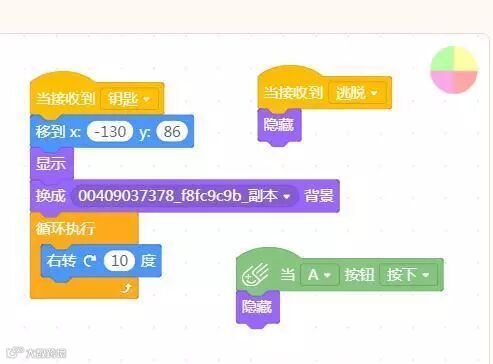

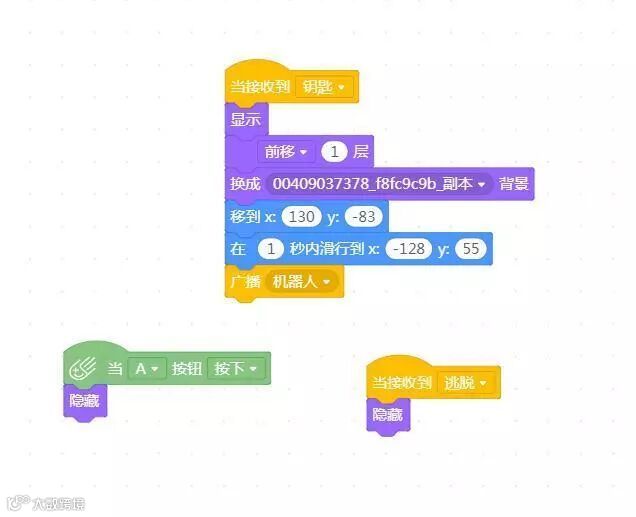

（2）钥匙脚本

（3）彩色转盘

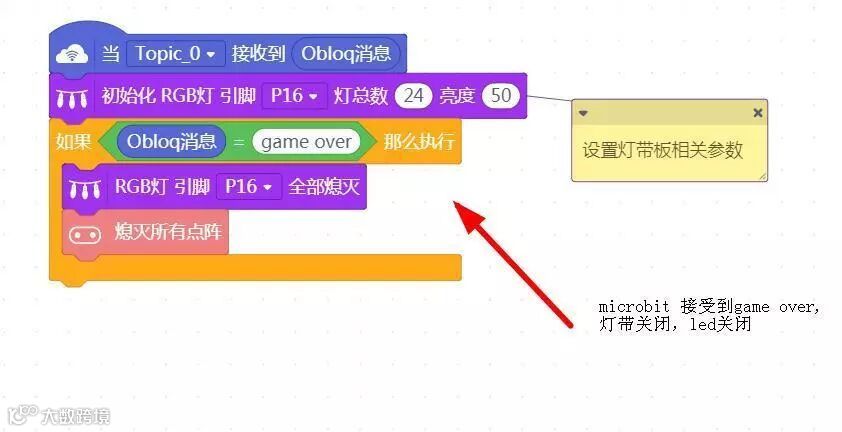

步骤4:A端Microbit 接受：game over

1、结束脚本

当接受到 逃脱广播，小豆豆逃离成功，

当A端bit板收到信息，led和灯带全部关闭 ！游戏结束！

概述：在人工神经网络中，复杂的算法将会对每个神经元记录的数据进行自动反馈和校准，才形成了“学习”的过程，也就是 “机器学习”，这个过程过于抽象和复杂。

NeurOne单神经元模块是一款专为中小学人智能课程设计的教学具，具有基础模式识别功能。

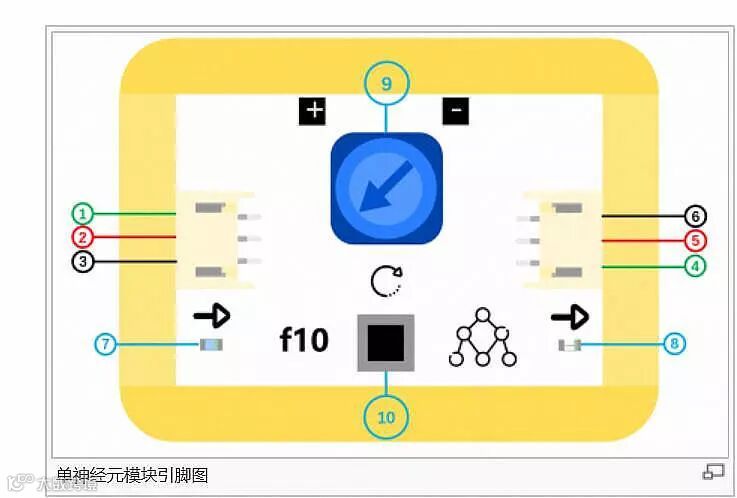

Neuron One单神经元模块如上图，

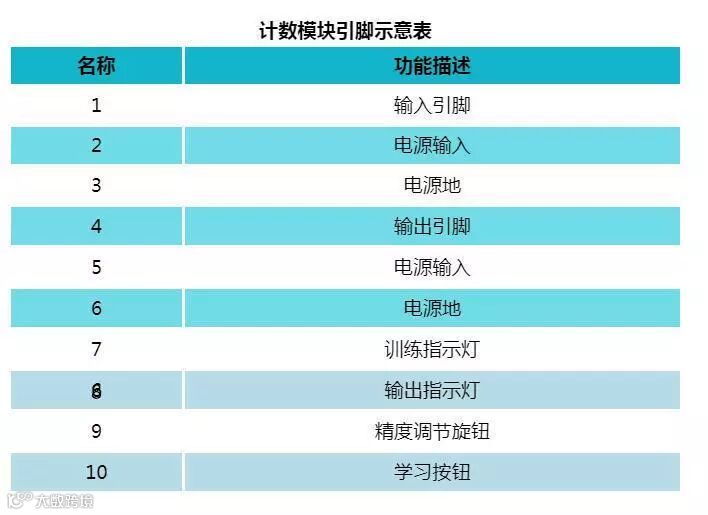

各部分功能如下：

输入接口：可以接入传感器，兼容各类传感器，模拟输入和数字出入均可，可读取和运用各类数据。

输出接口：通过神经元模块，数字输出高低电平，控制LED灯、蜂鸣器等，还可整体作为microbit的数字输入传感器使用。

学习指示灯：当处于学习模式下，指示灯亮起。

输出指示灯：当前重复的动作或者输入信号与之前学习过程匹配成功，指示灯亮起。

学习按钮：按下学习按钮，进入学习模式。

精度调节：在调整阶段，能够实现对于数据匹配的精度调整，更好的实现效果.
