【Gravity】Mind+掌控板进阶教程-项目九 纸杯魔法

大自然中有很多五颜六色的动物，有的还能随意改变自己的颜色，变色龙就是其中之一。

为了逃避天敌的侵犯和接近自己的猎物，这种爬行动物常在人们不经意间改变身体颜色，然后一动不动地将自己融入自然环境之中，多像掌握了一门魔法，随心施展！

那么变色龙为什么会变色呢？人类能否像变色龙一样，掌握大自然中颜色的魔法呢？

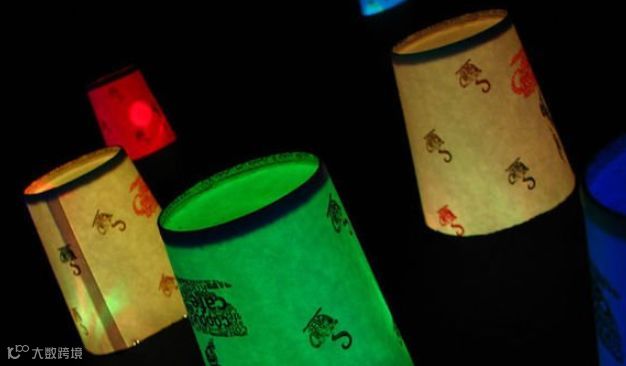

当然可以啦！在这个项目中，我们将会用纸杯做一个变色灯，让它拥有像变色龙一样的魔法，去吸取大自然的颜色，然后随意变换！

在进行项目制作之前，先来想一想怎么做呢？

1、变色龙可以自己感应外界颜色，我们要如何捕获颜色呢？有哪种传感器可以帮忙吗？

2、如果可以通过传感器获得颜色的相关数据，如何让纸杯灯显示出同样的颜色呢？

3、围绕项目主题“纸杯魔法”，可以设计出哪些与人交互的方式呢？是让纸杯吸色灯随时随地适应环境的颜色，还是通过某种触发再吸色呢？

4、如果可以随意调节灯的亮度，魔法是不是更神奇了？

5、如果你还有更多天马行空的想法，不妨一一写下来，然后评估可实现性，最后动手实现吧！

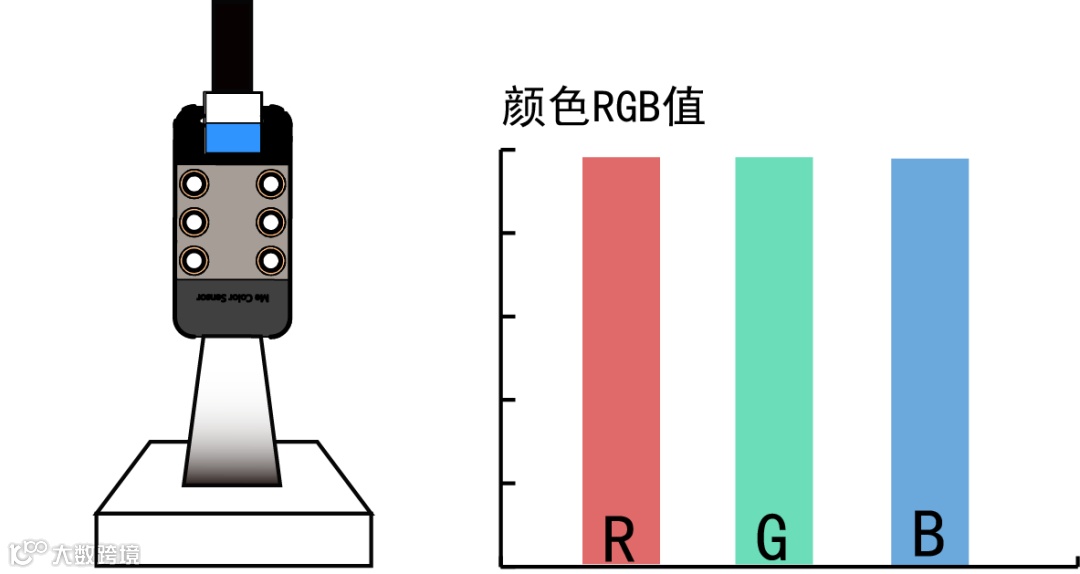

颜色传感器是一种传感装置，能够识别物体的颜色。传感器发射光线在物体表面，根据反射光计算颜色的成分（红R，绿G，蓝B），然后输出RGB的值。

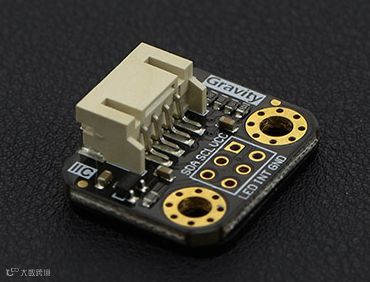

套件中使用的颜色传感器为了提高精度，防止周边环境干扰，传感器底部添加了一块红外遮光片，让颜色管理更加准确。传感器周围自带四个高亮LED，可以让传感器在低环境光的情况下依然能够正常使用。

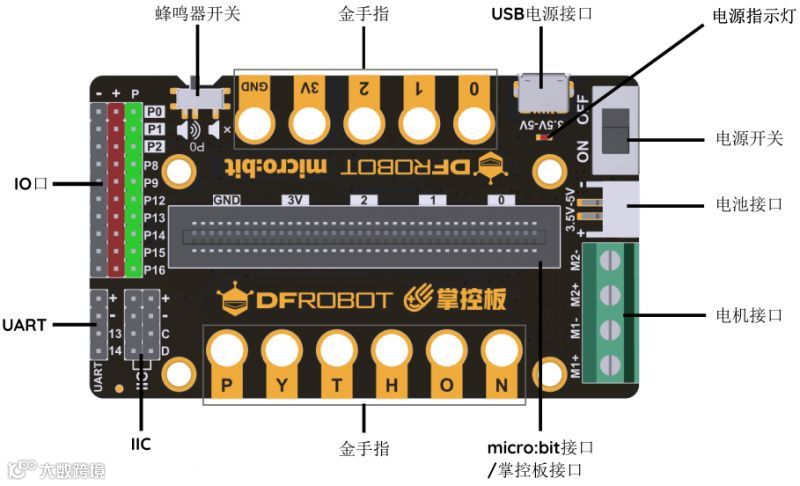

使用时，将颜色传感器连接到扩展板IIC接口。取色时，注意将颜色传感器放在物体上方3-10mm处。

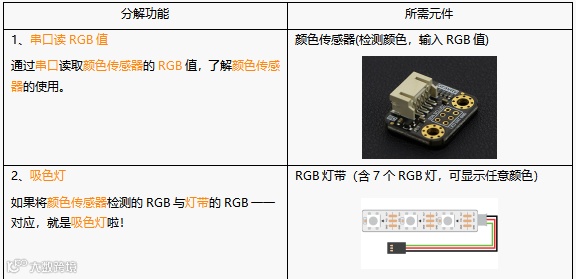

在“纸杯魔法”项目中，要实现的基本功能是吸色灯，围绕吸色灯再增加更多好玩的功能。在本教程中加入了调节灯亮度和按钮控制的功能，大家也可以自己设计其他好玩的应用。

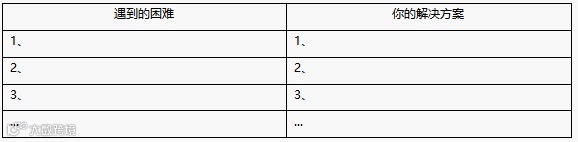

在后面项目实现过程中，可能会遇到各种各样的困难，尝试在下表中记录你遇到的问题和解决办法，便于以后出现类似问题时能更好的面对。

颜色传感器可以识别物体表面的颜色，并将颜色分解为RGB值，利用串口可以直观查看。

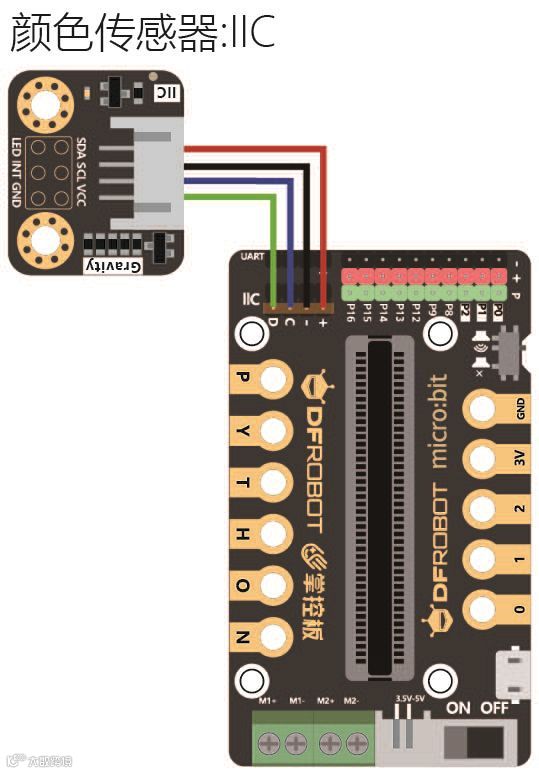

连线图：注意将颜色传感器连接到IIC接口

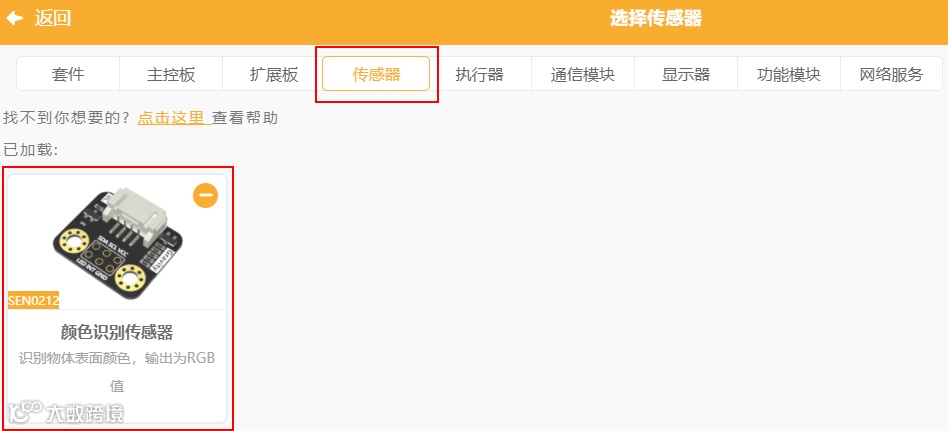

软件设置：使用颜色传感器需要打开Mind+软件的“扩展”，在“传感器”下点击加载“颜色识别传感器”。

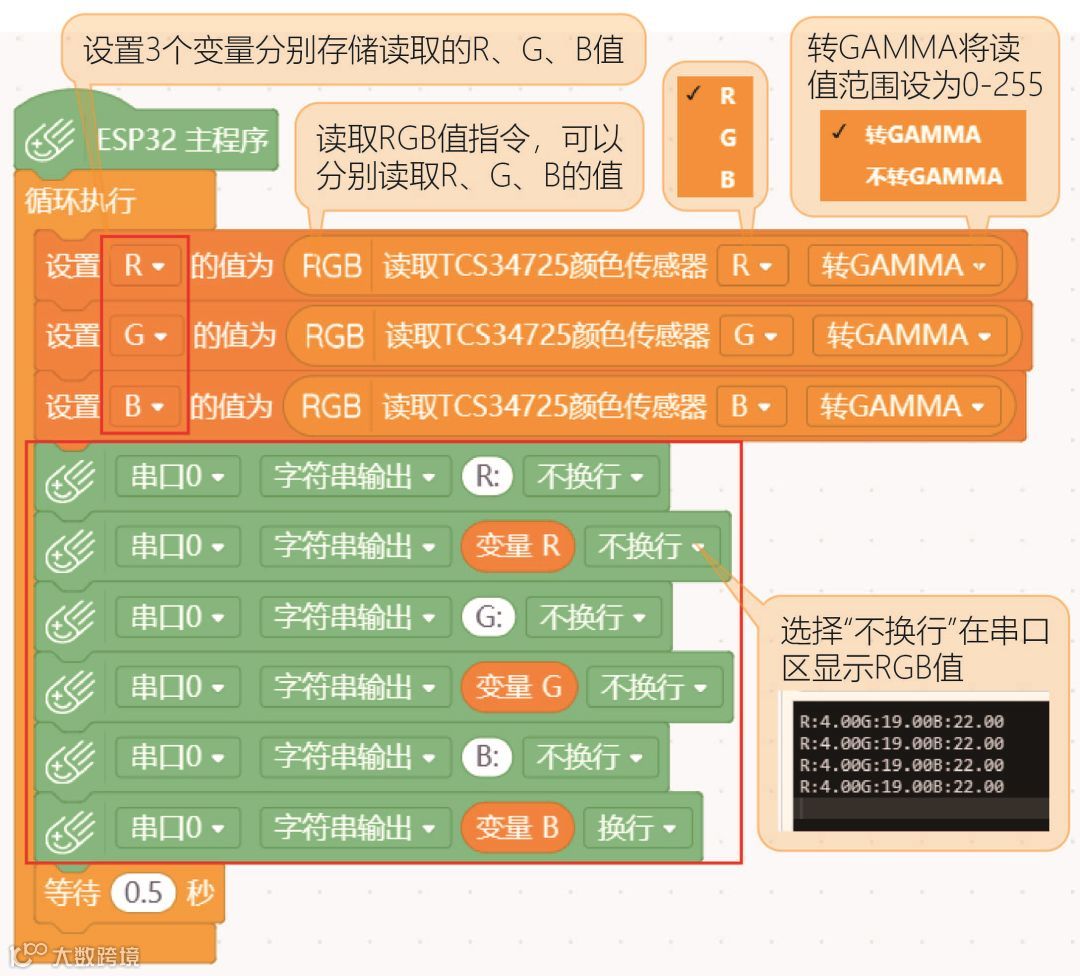

程序：

运行结果：将颜色传感器放到不同颜色的物体表面，串口显示对应RGB。

将颜色传感器检测的RGB设置为灯带的RGB，就是吸色灯啦！

连线图：

程序：

运行结果：将颜色传感器放到不同颜色的物体表面，灯带显示对应颜色。

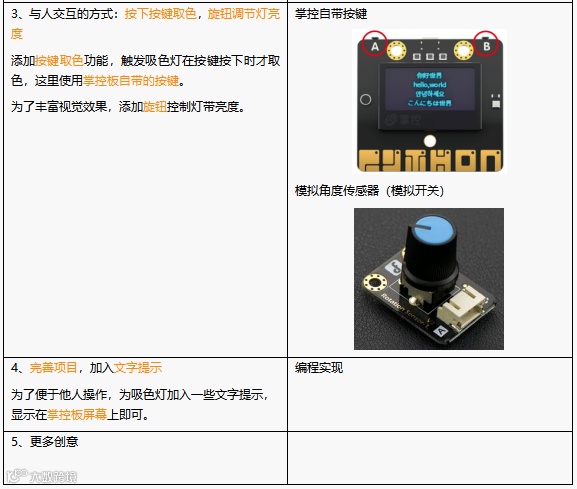

为了让吸色灯更好的与人交互，增加按键取色和旋钮调亮度的功能。

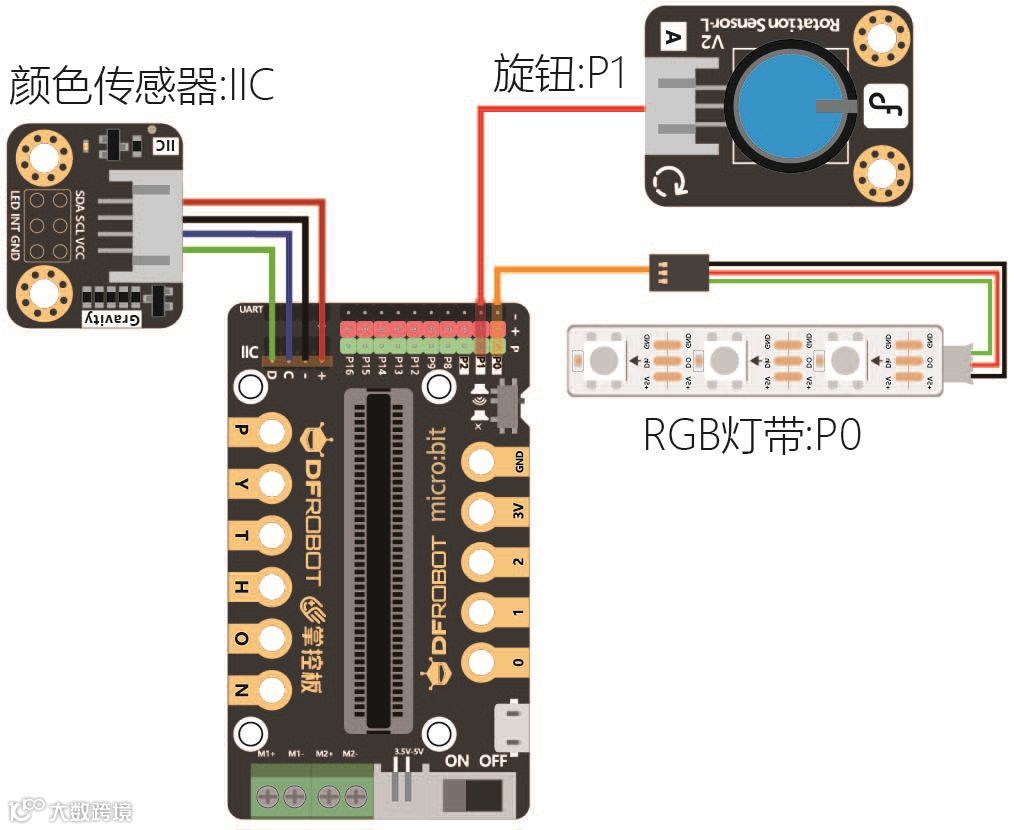

连线图：

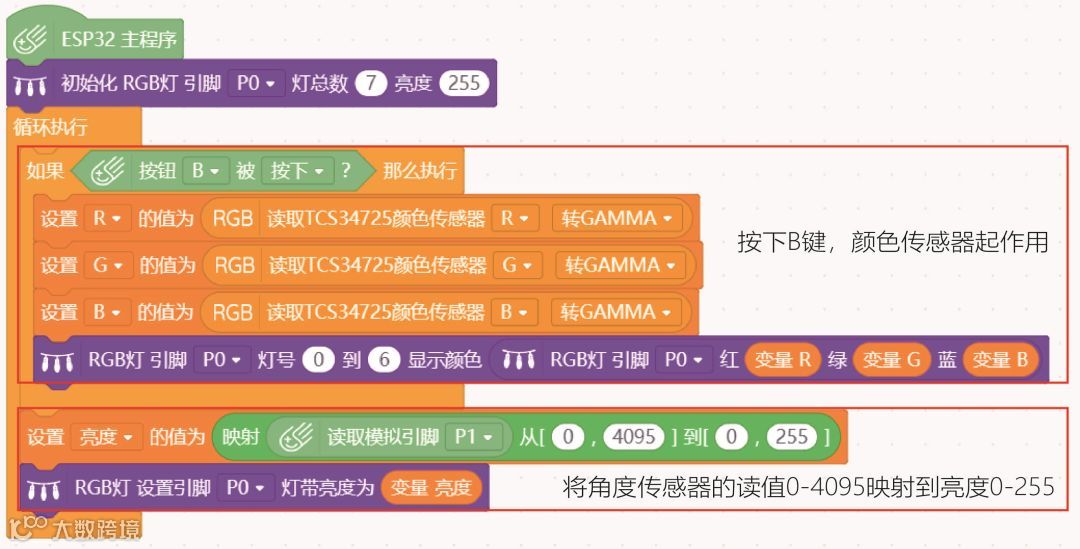

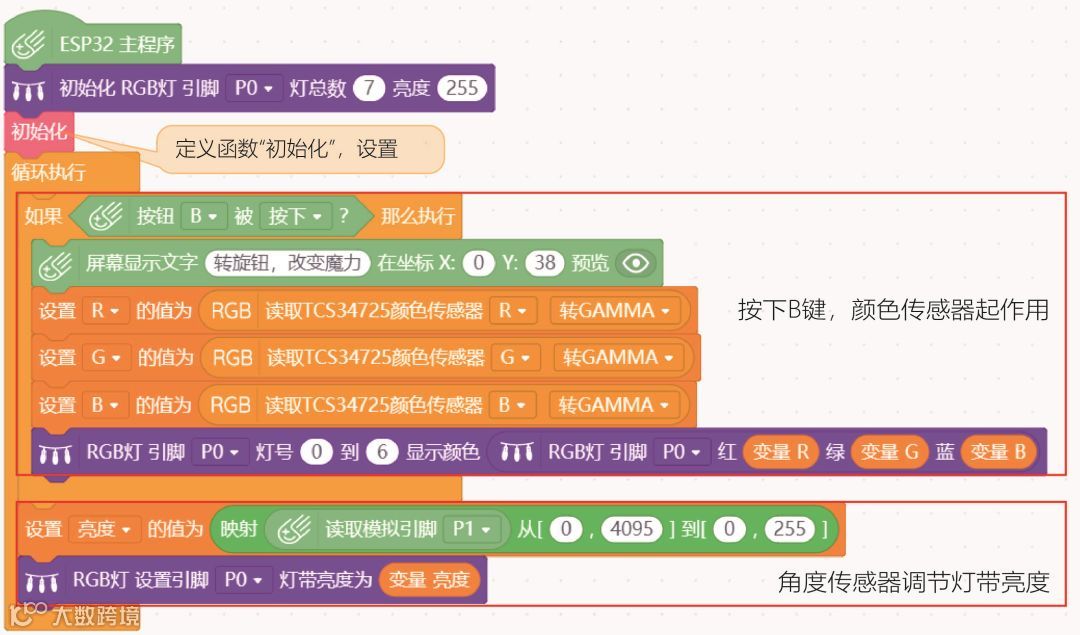

程序：

运行结果：将颜色传感器放到不同颜色的物体表面，按下B键，灯带显示对应颜色；转动旋钮，灯带亮度变化。

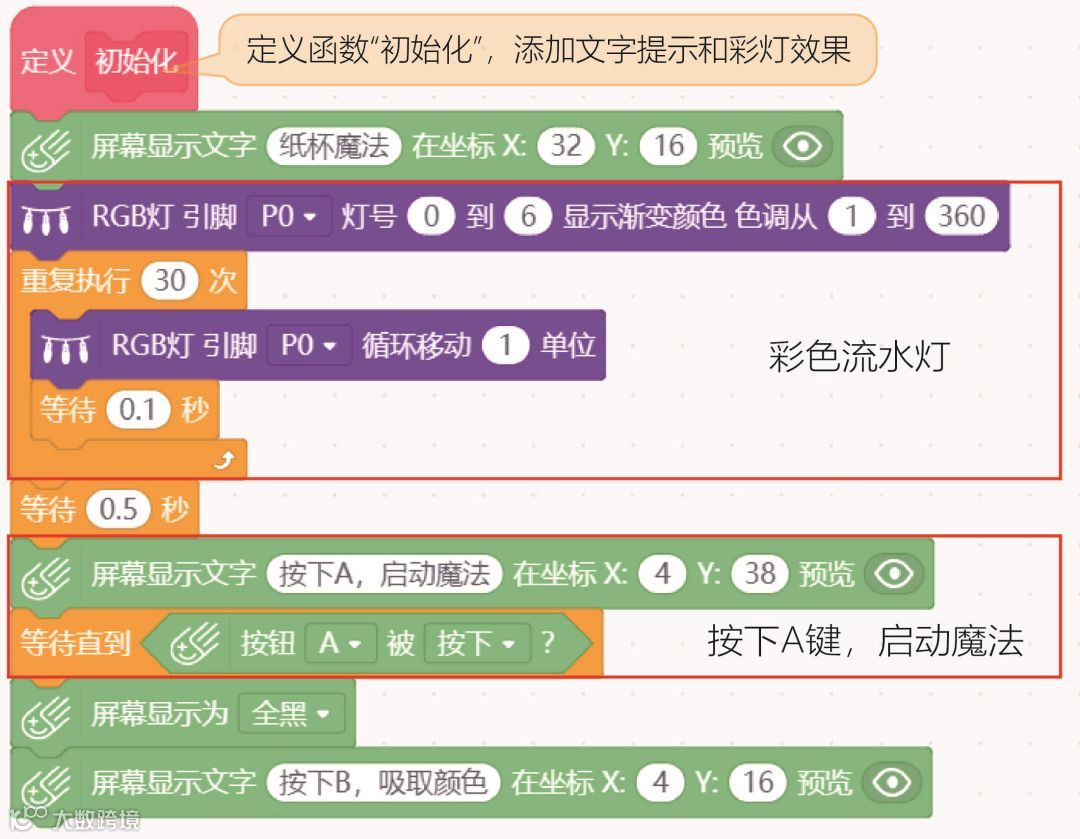

为了便于他人操作，为吸色灯加入一些文字提示。在功能3程序基础上，程序修改如下：

运行结果：程序运行后，灯带显示彩色流水灯，掌控屏幕上显示文字提示，按照提示操作即可。

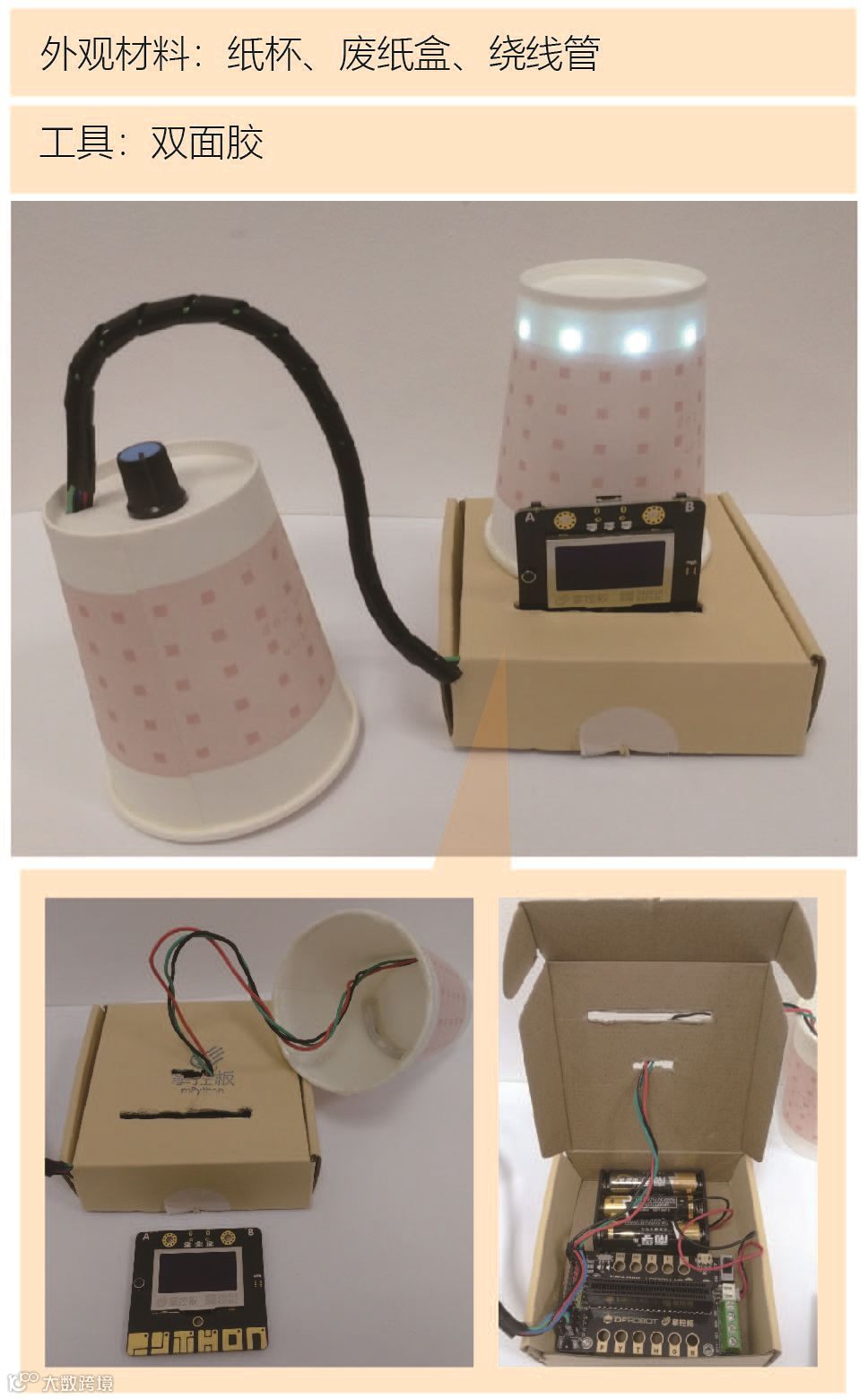

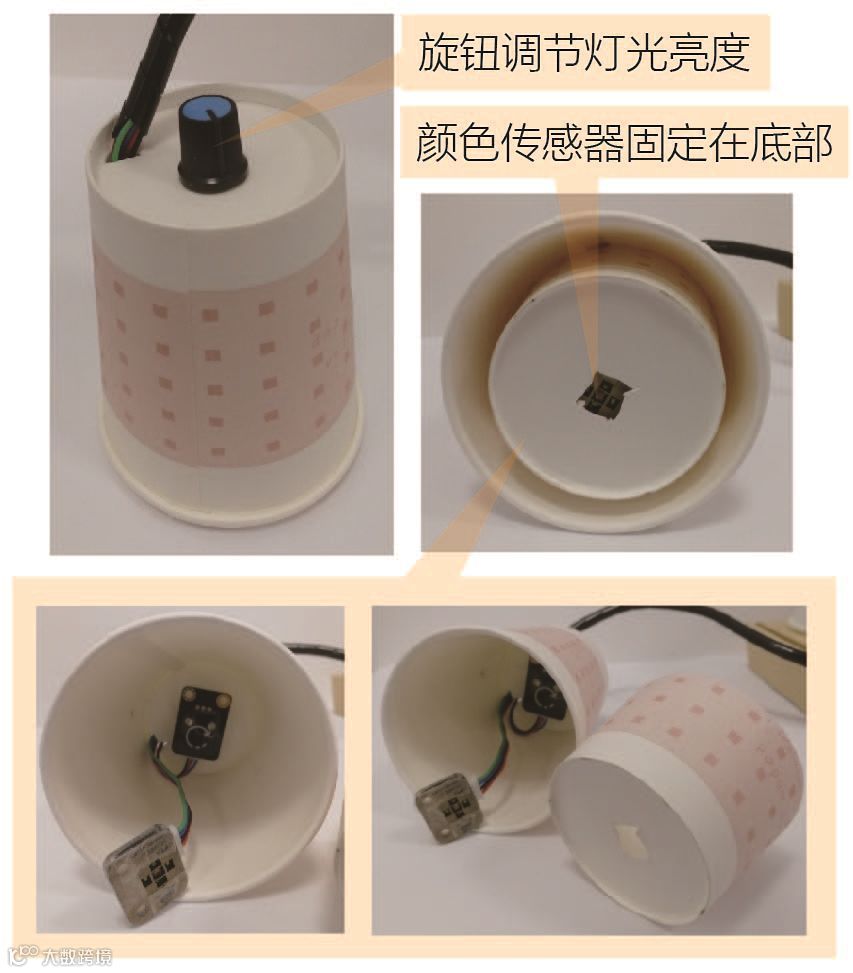

外观结构有多种实现方法，下图仅作示例：

与人分享快乐，能产生更多快乐，尝试向身边的亲人朋友施展你神奇的“纸杯魔法”！你还可以在DF创客社区中分享作品，听听更多人的建议！

社区网址：www.dfrobot.com.cn

尝试让体验过你作品的人做下面的问卷表，看看在别人眼中这个作品的闪光点与不足。

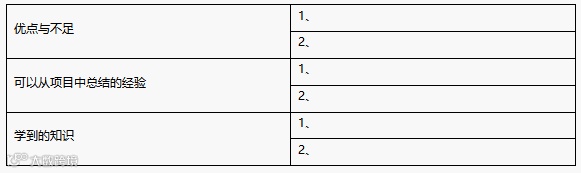

梳理自己设计项目的思维逻辑、项目在执行层面的问题和经验等等，可以帮助我们形成学习的闭环，加深在项目进行的过程中对知识点和内容的理解，找到可以改进和提高的地方。
