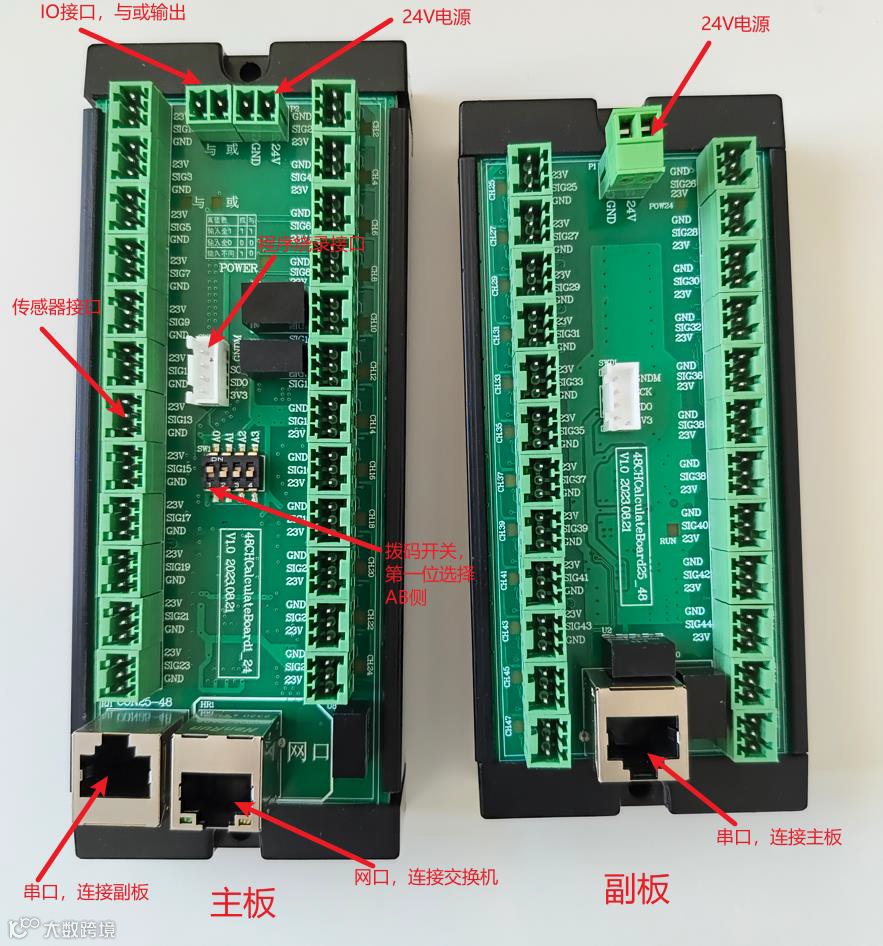

48通道夹爪运算板分为主板和副板，两块板结合使用最多可检测48个传感器的信号进行与或运算，并通过主板的IO口将计算结果传递给PLC。此外网口还可以将每一路传感器的信号发送给上位机（当使用通道数≤24时可单独使用运算板主板）。
运算板主板上的拨码开关用于区分AB侧，当拨码开关第一位向上拨到ON时，表明该主板为B侧反之为A侧（拨动后断电重启才可生效）。
新的运算板在安装完成后需要配置下参数才可以正常使用，参数配置流程如下：
1、下载配置软件
（链接：https://share.weiyun.com/nVcDMS8x 密码：hci6iu）
注：下载流程请参考公众号软件下载流程

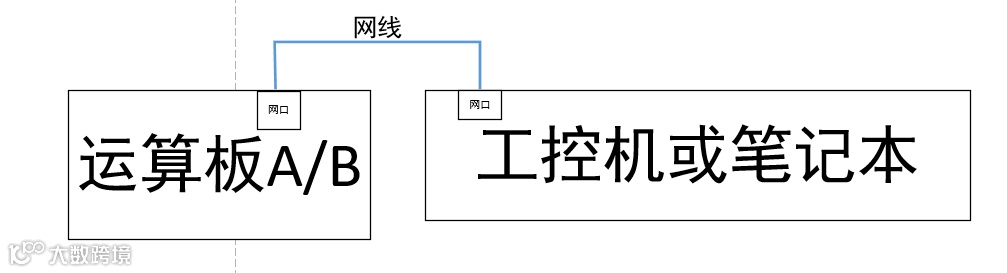

2、上位机或者笔记本用网线直接连接运算板。
3、网线连接好之后需将笔记本或临时工控机的IP地址改成下图所示IP（记下原 IP 地址，配置完成后需改回）。

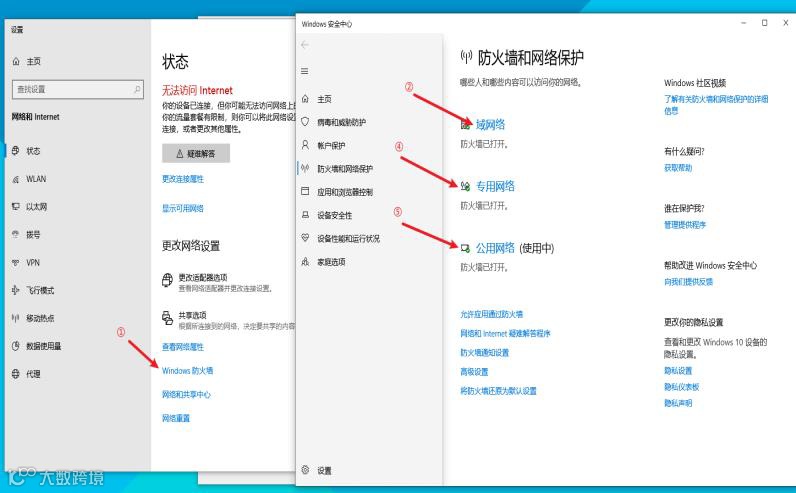

4、确认网络防火墙是否关闭。

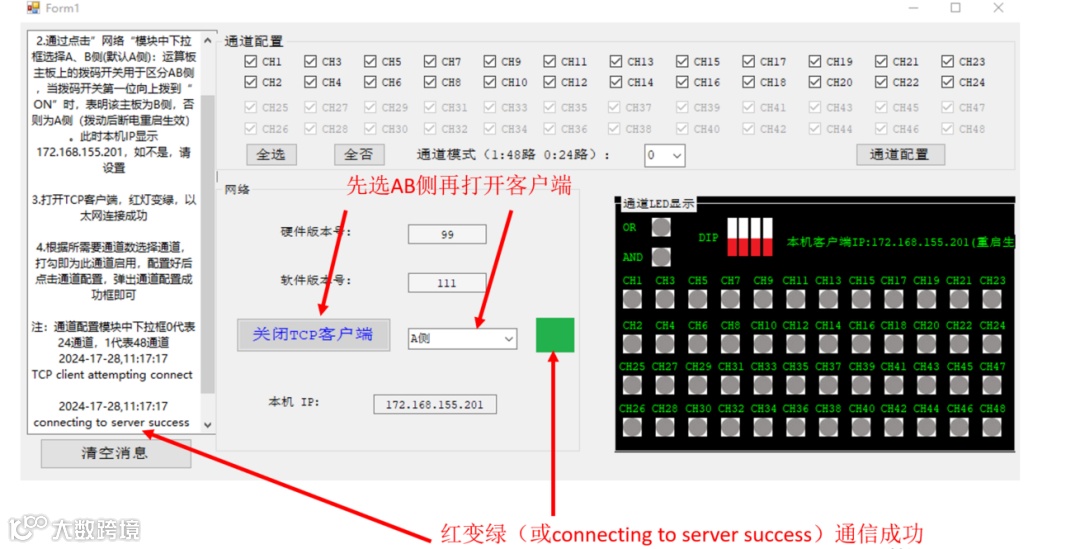

5、打开配置软件选择A或者B侧并点击打开TCP客户端，如下图所示当红灯变绿表示通讯成功。

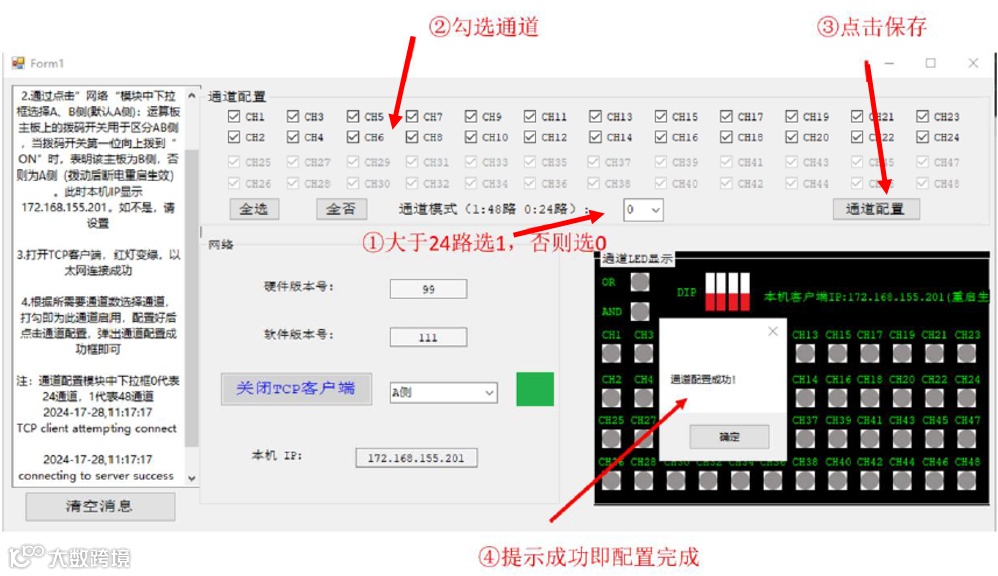

6、根据实际情况选择模式以及通道，如下图所示为一侧24个焊带盘。

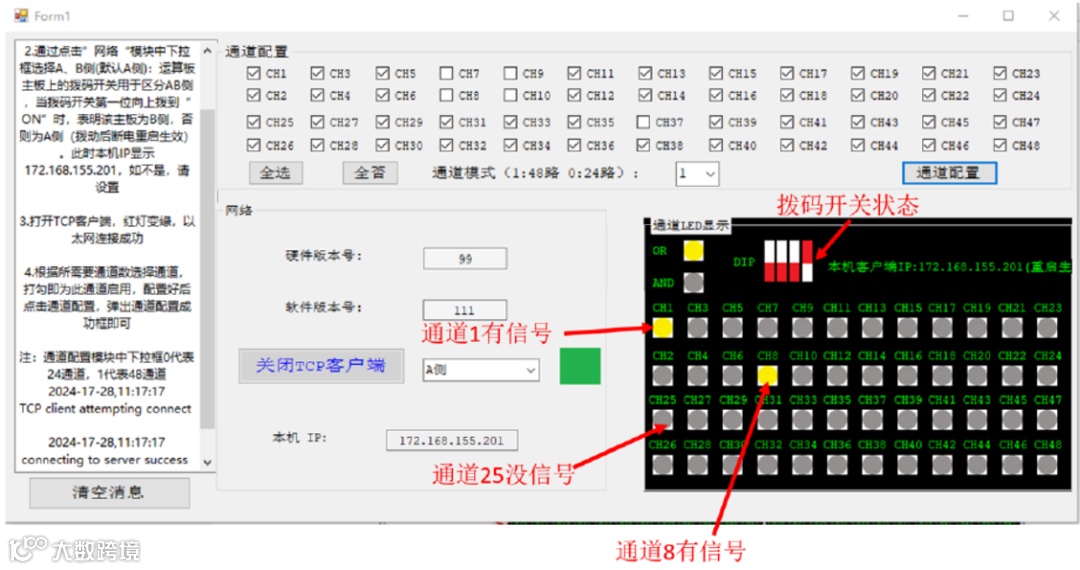

7、配置成功后根据下图查看设置的通道信号以及是否拨码正确。
