*项目作者：dinochen1983
*资料来源：www.dfrobot.com.cn
数学很抽象很难理解，
但一旦把它可视化以后，数学会显示得很美，
然后让它动起来，它变得很疗愈的，
这次不做机器人，做一个数学公式装置，

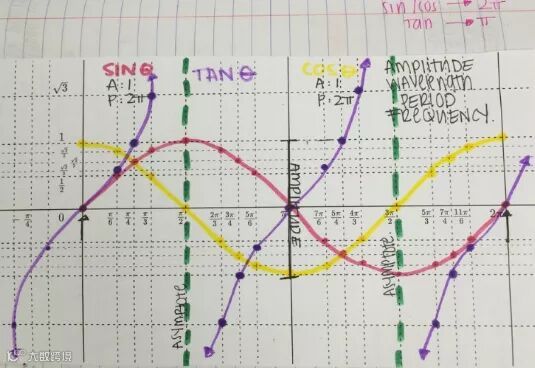

Y=SIN(A)如下图所示。
这次还是与以前一样简单粗暴，
一个黄色小电机就可以了。
这次要注意，配件数量比较多。
第1步，在3DSMAX设计出可爱的数学装置的外型，
板材的大洞口主要就是为了节省材料。
它的组成很简单，分以下几个部分：
电机支承结构，轴承体系，黄色的小长条，
把旋转运动变成长条的上下运动，
再带动最上方的圆圈作正弦运动。
这次没有内部结构，全部显示在外面，
一个电池，一个电机加上一个开关。

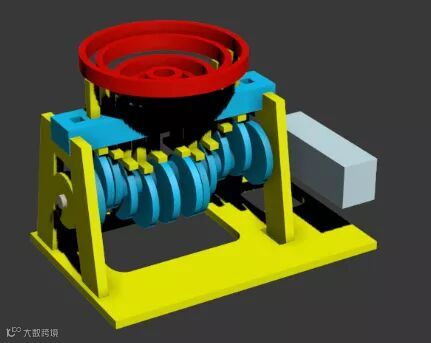

模型如图所示。
与以往的风格一样，
这个装置现在为止还不会用到Arduino电子版，
会基本电路就可以安装了。
材料如下：
(1) 2个 1.5V的电池与电池盒
(2) 一个黄色马达（也就是减速电机）
(3) 电焊铁，电线及热融胶枪
(4) 小型开关一个
(5) 电线若干，其它就是用3D机打印
材料就是这么简单粗暴，小学生都能做这个小型装置。
注意，由于只采用一个马达，没有复杂电路。

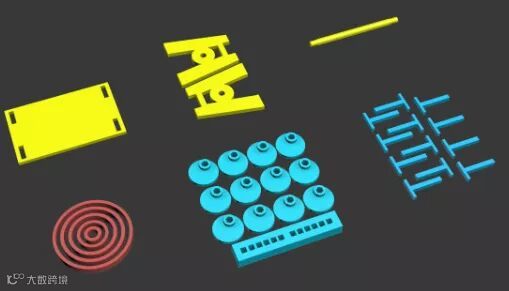

第2步，为了第三步的打印，
需在3DSMAX将不同颜色不同部分的组件分别排版。
第3步，采用3D打印机进行打印，

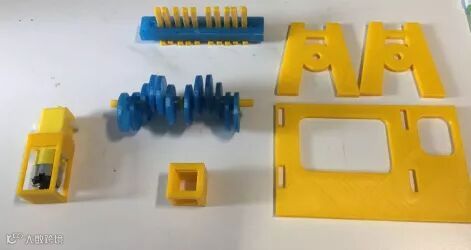

按不同颜色打印出来的组件如下图所示。
第4步，对构件进行粘合，

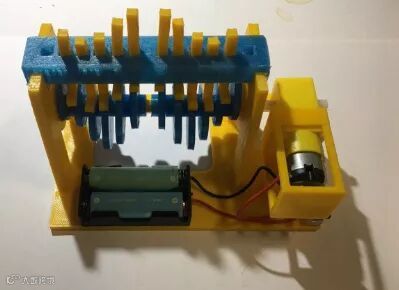

采用热融胶枪连接部件，如下图所示。

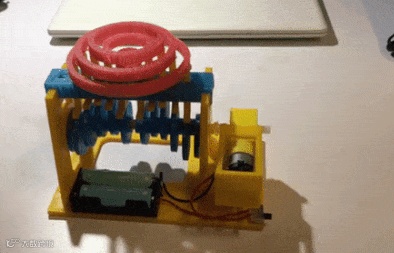

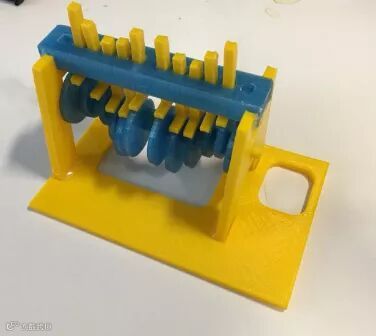

整个正弦数学公式装置的最终结果如下图所示。

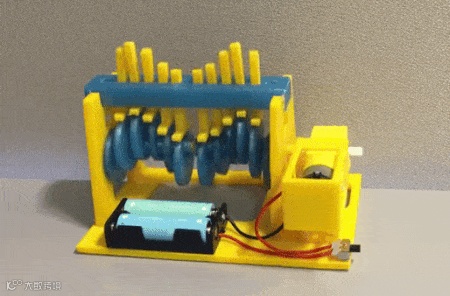

第5步， 测试装置，
打开开关，它就动起来了!
没有密集恐惧症的话，这个东西可以看很久!
