【家庭噪音数据分析】基于mind+掌控板入门教程15

智能家居作为物联网最重要的应用场景之一，正在帮助人们创建一个更加舒适、健康和智慧的居住环境。比如将冰箱联网后，通过冰箱内部的温度、湿度等传感器对实时收集的数据进行合理的分析后，可以对用户做出智能化的提醒，所以物联网更加突出的贡献是数据的提取和再应用。对物联网终端传感器收集的数据加以分析，产生的反馈可以帮助人们更好的生活。

通过将掌控板上的麦克风传感器连接到Easy IoT物联网平台，我们可以收集环境中的声音值，做一个简单的家庭噪音数据分析。

在进行项目学习前，首先打开Mind+软件，完成掌控板连接，并通过以下三步完成物联网连接和WIFI设置。

1、加载“MQTT”和“WIFI”

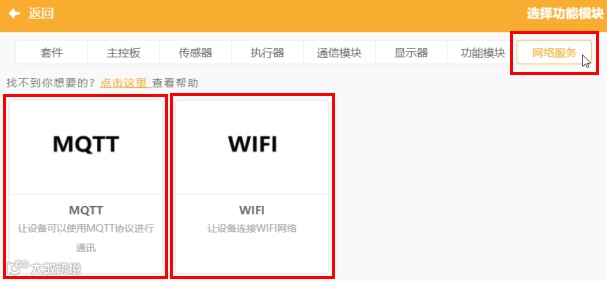

点击  “扩展”    ，选择“网络服务”。点击“MQTT”和“WIFI”，完成加载。

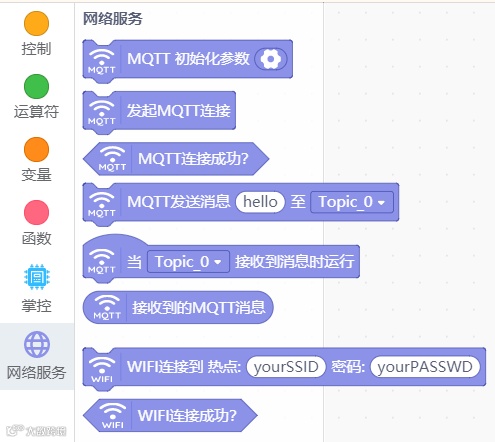

点击“返回” 回到编程页面，可以看到软件最左侧多了“网络服务”模块和多条指令。

2、MQTT初始化参数

在项目十四（Part1）的学习中，我们已经讲过了Easy Iot云平台的账号注册和使用以及如何获得账号信息。

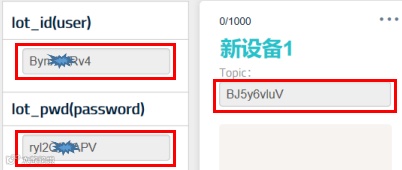

将 MQTT初始化参数指令拖至编程区，点击右边“设置图标”，将Easy IoT中获取的IoT账号、密码和新设备Topic填写到对应位置，完成MQTT参数初始化。

3、连接WIFI

将WIFI连接到 热点：yourSSID 密码：yourPASSWD指令拖至编程区。可以用手机打开一个热点，在指令中输入热点名称和密码。

* 也可使用无需认证的热点，注意WiFi名称、密码不能使用中文。

掌控板作为智能家居的终端，可以将其自带的多种传感器收集的数据同步到物联网云平台，通过数据分析帮助人们更好的生活。本项目将实时收集家庭周围的噪音，通过几天的数据收集，可以大致分析出一天中哪个时间段噪音比较大，在这个时间段提醒家人关闭门窗，避免噪音影响生活。

本项目将以家庭噪音数据分析为例，学习如何在物联网平台查看传感器历史数据的图表、将数据导出和通过手机端微信小程序监测数据。

可以通过以下三个小任务进行实践：

￭ 任务一：Easy IoT网页端查看数据折线图

￭ 任务二：Easy IoT网页端导出数据

￭ 任务三：Easy IoT微信小程序监测数据

 任务一：数据折线图

实时检测家庭周围噪音，将噪音值显示在掌控板屏幕上，并在Easy IoT云平台查看数据变化折线图。

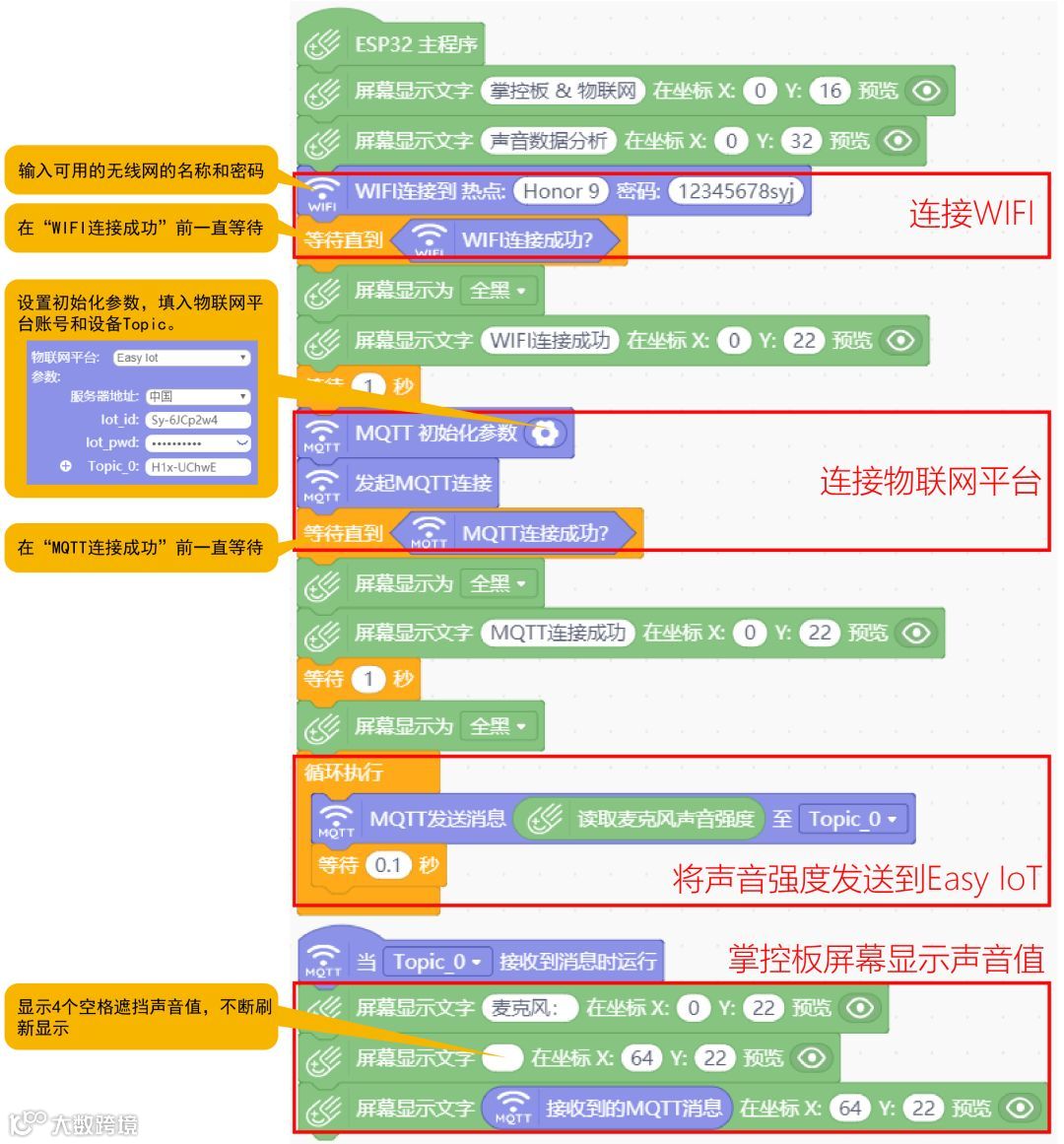

输入以下程序，并将程序上传。

运行结果：

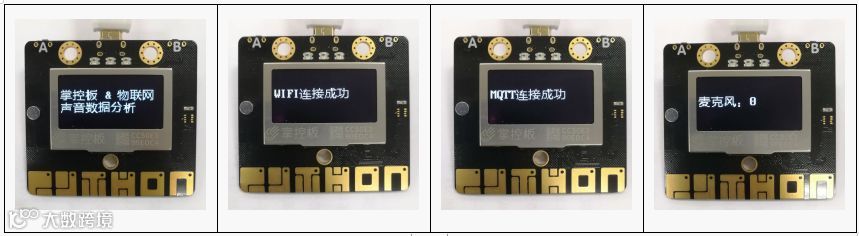

屏幕显示“WIFI”、“MQTT”连接成功后，会在屏幕上和Easy IoT网页端显示实时声音值。

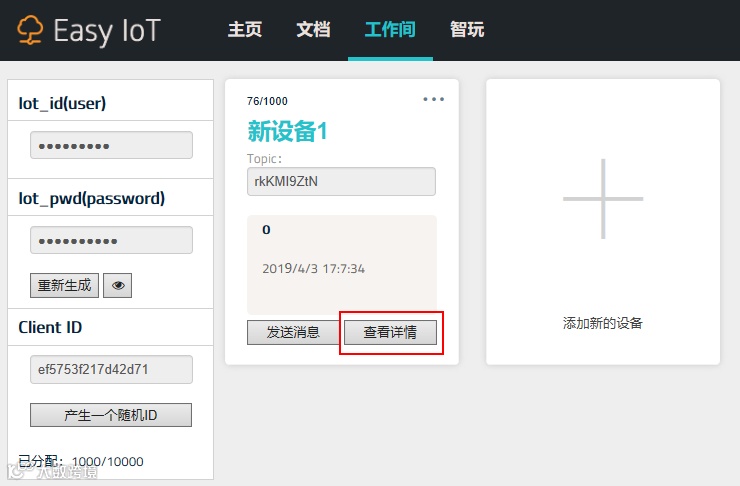

Easy IoT网页端操作方法：在“工作间”下点击“查看详情”，可以看到消息记录，即不同时刻的声音值。

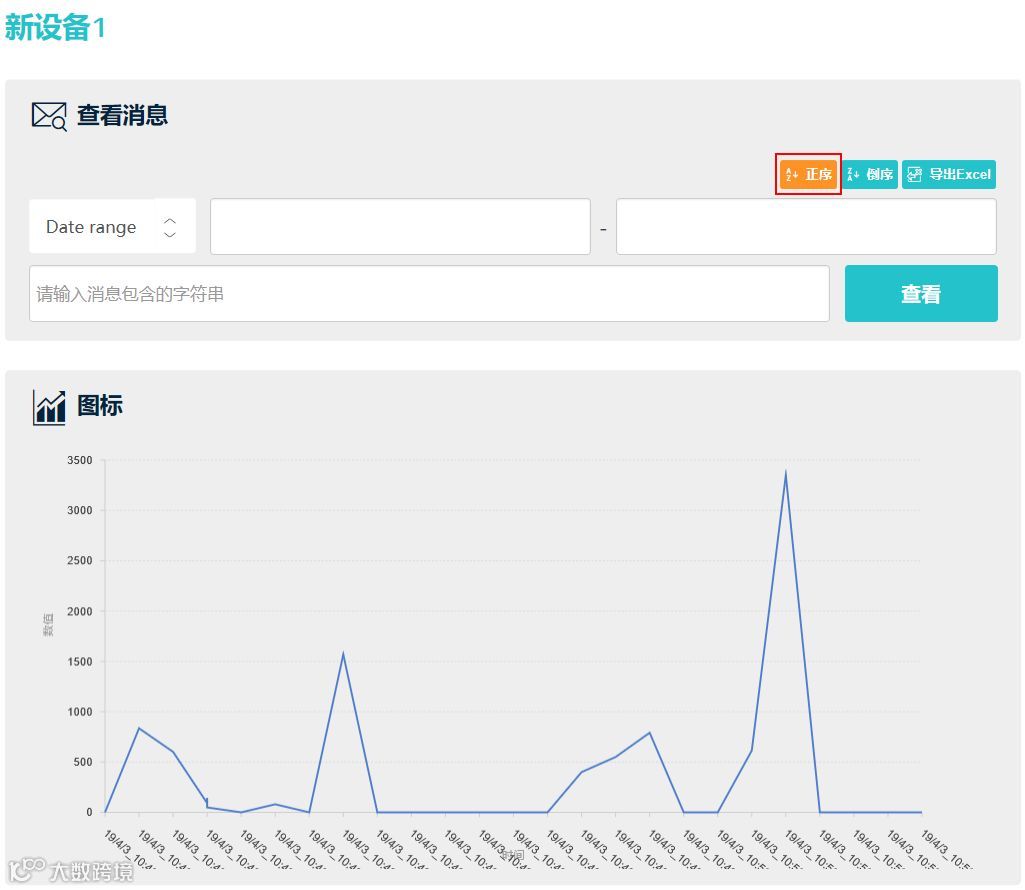

消息记录折线图：顶点越高，噪音越大。

图中横坐标为时间，纵坐标为数值。横坐标默认时间倒序，即最左侧为新数据。

点击“正序”可以更改时间顺序，即最右侧为新数据。

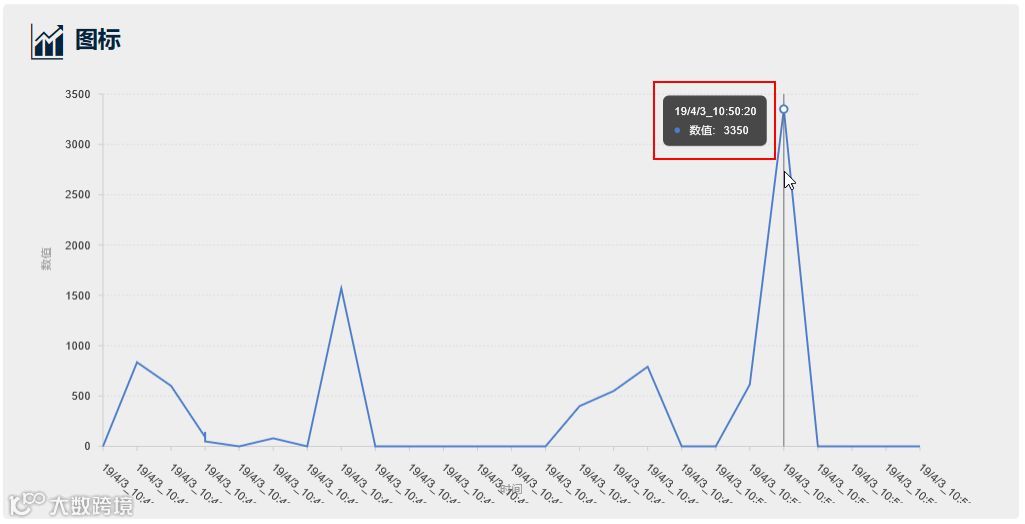

将鼠标放到折线图上不同位置，会对应显示数据采集的时间和数值。

在折线图下方可以看到消息记录数值：

通过时间与噪音数据分析，可以了解噪音产生的时段，分析产生噪音的原因，进行噪音危害防范。

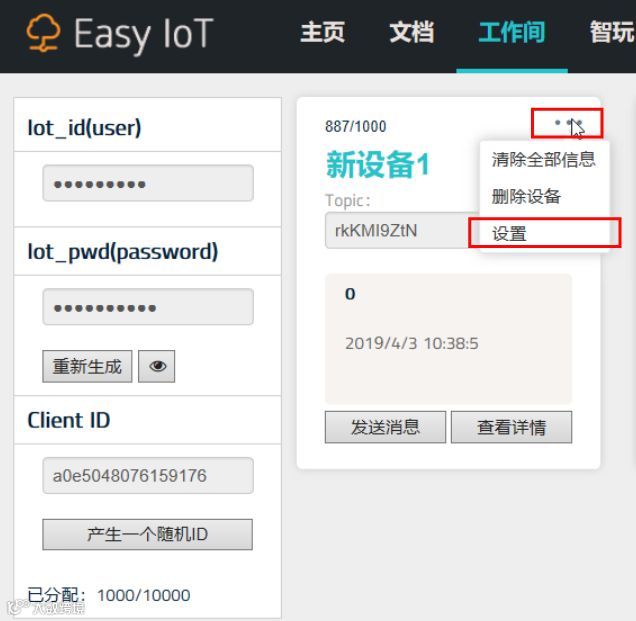

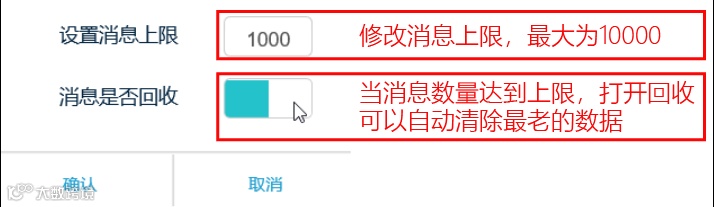

需要注意的是，Easy IoT平台只提供10000条免费消息，默认一个新设备为1000条。可以在网页端修改单个设备消息数量，但上限为10000条。操作方法：在“工作间”下，点击“...”，点击“设置”。

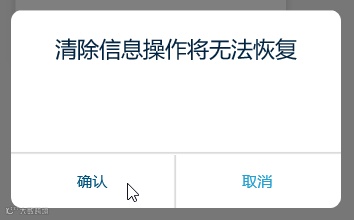

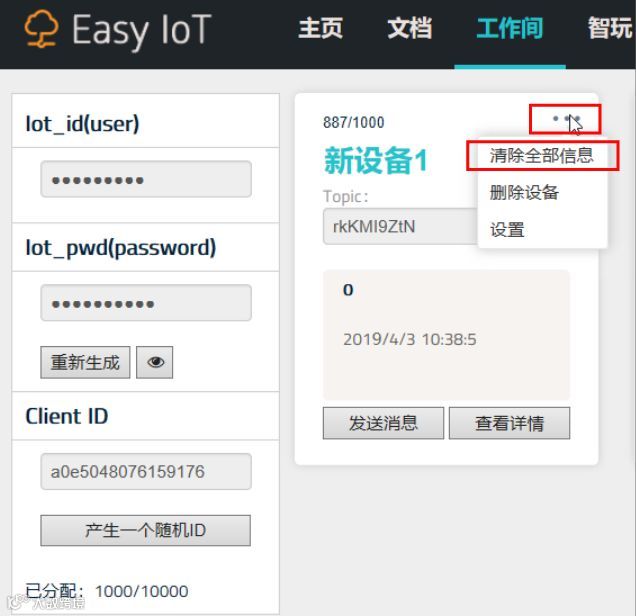

对于无用的消息，可以全部删除。操作方法：点击“...”，点击“清除全部信息”。

任务二：数据导出

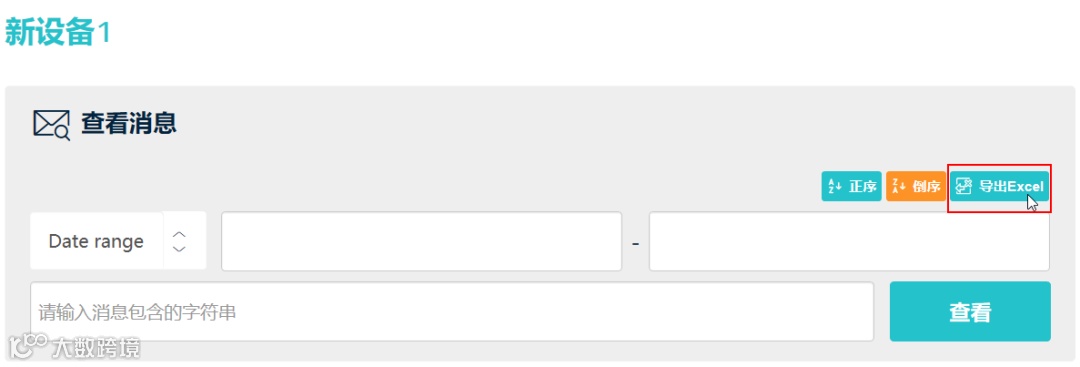

在消息记录界面，点击“导出Excel”可以将消息记录导出为一张表格。点击后会弹出一个保存窗口，选择一个保存路径即可。

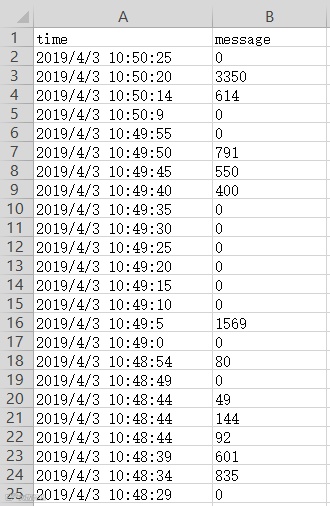

保存后会有一个表格文件 “Easy IOT新设备1Date麦克风” ，打开可以看到从Easy IoT平台导出的数据，可以使用表格工具对数据进一步分析和处理。

任务三：手机监测数据

通过Easy IoT的手机微信小程序也可以查看数据折线图。微信小程序的使用方法参考项目14。

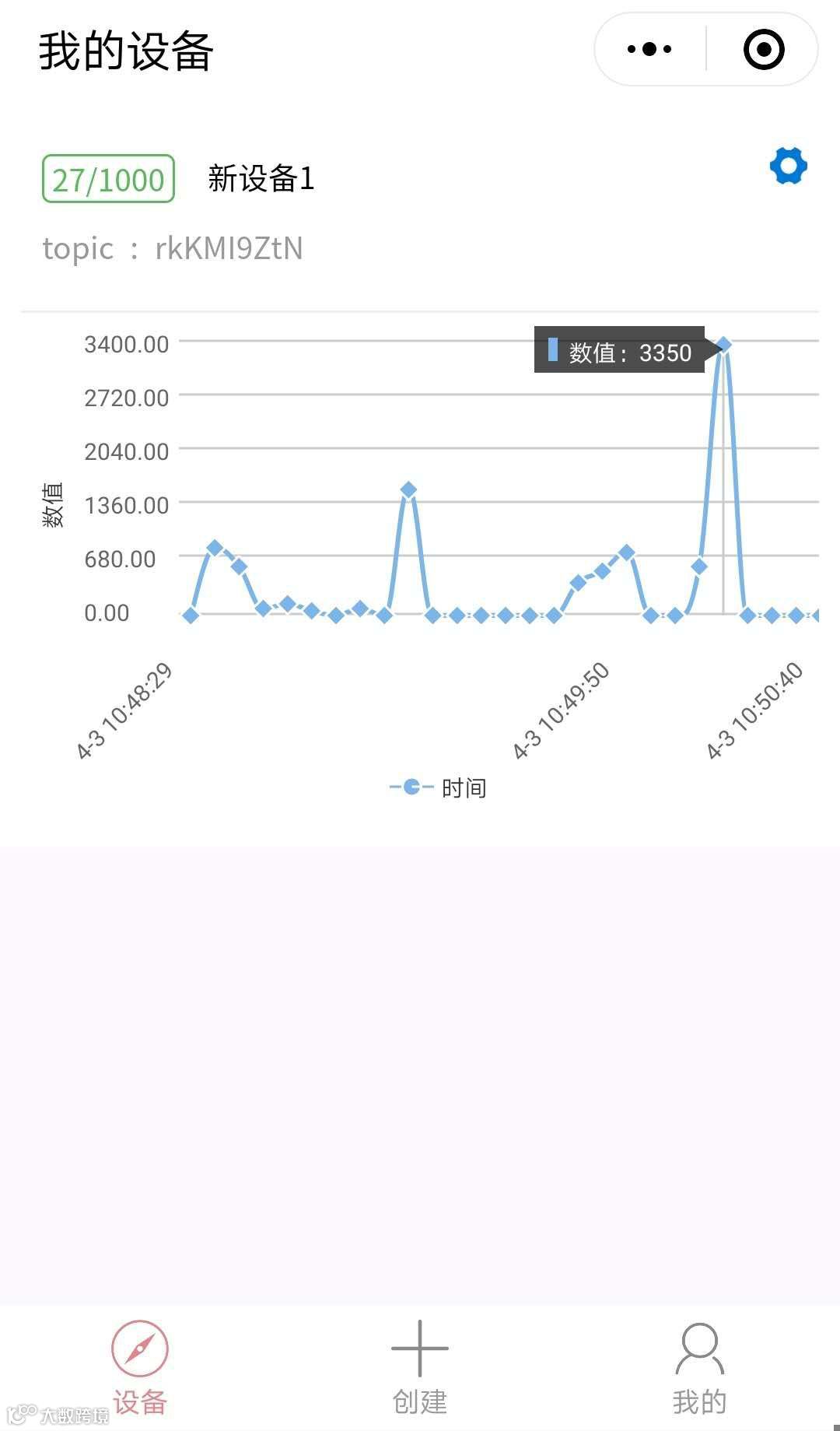

在“设备”界面下，可以看到数据折线图，横坐标为时间，纵坐标为数值，横坐标默认右侧为最新时间。点击图中的折线端点可以看到对应数值。

￭ 掌握Easy IoT平台数据修改单个设备接收消息数量和删除全部消息的方法

￭ 学习Easy IoT平台查看折线图和数据导出的方法

￭ 学习利用Easy IoT平台进行物联网数据分析
