【Gravity】Mind+掌控板进阶教程-项目三 坦克大战

伴随着计算机技术的发展，电子游戏进入了人们的视野，并迅速风靡全球。与传统游戏不同，电子游戏借助计算机营造出更丰富的视听感，进一步提升了玩家的游戏体验。

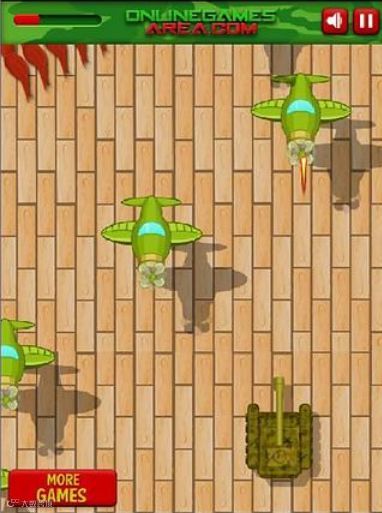

在这个项目中，我们将利用Mind+实时模式下丰富的舞台交互复刻一款经典电子游戏——坦克大战。

1、在坦克大战中，玩家需要如何操作？

2、玩家需要遵守哪些规则？

3、玩家想要达成的目标是什么？

4、玩家在游戏中有哪些交互的对象？

5、需要哪些硬件实现玩家的操作？

6、尝试从游戏中几个基本的交互对象分解游戏功能。

简介

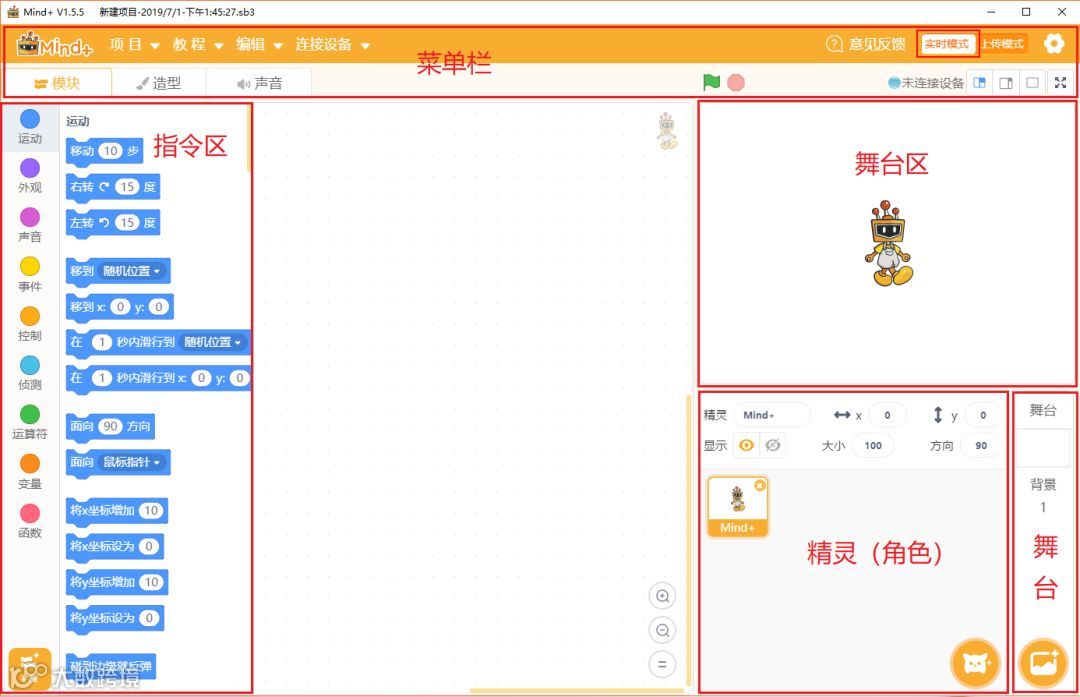

打开Mind+软件，切换为“实时模式”。实时模式下，软件界面介绍如下。

操作说明

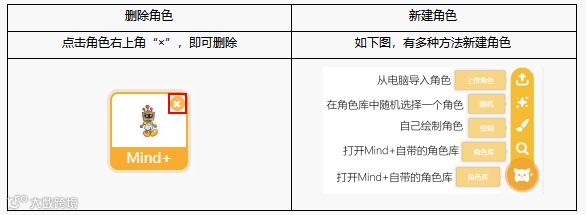

1、删除/新建角色

2、编写/运行程序

实时模式下，每个角色要分别编程。单击角色对应程序块即可运行程序，运行中的程序有黄色底边。

连接掌控板

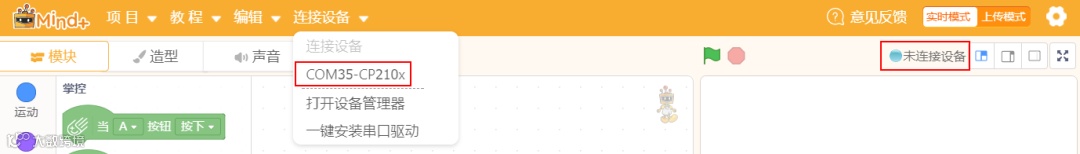

实时模式下，通过以下三步可连接掌控板：

1、用USB线将掌控板连接到电脑；

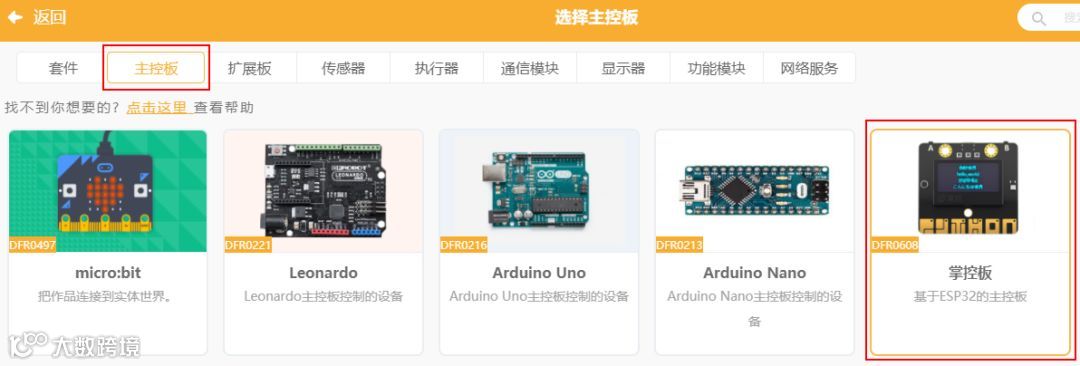

2、在扩展中，选择掌控板；

3、选择对应COM口。

连接成功后，显示端口信息和“连接设备成功”。

模拟角度传感器是一款非常基本的模拟信号输入设备。上面有一个旋钮，用来改变输入信号的大小。

在生活中就有很多地方用到了角度传感器，比如在音箱上旋转旋钮可以改变声音大小。

在实时模式下，需要对每个角色分别编程，最终所有角色在舞台上产生交互效果。

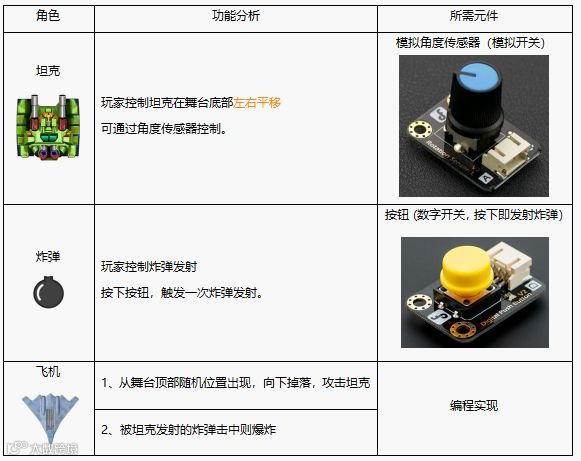

所以在这里，我们将对坦克大战中几个基本角色进行功能分析。

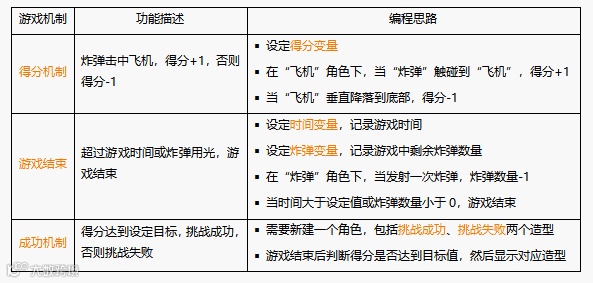

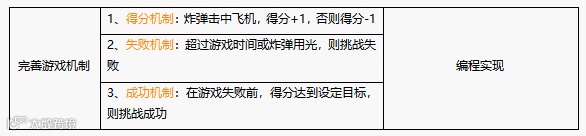

为了使游戏更加人性化，还要完善游戏机制。

在本项目中，玩家与游戏的主要交互是舞台，就像坦克大战的游戏界面一样。

尝试勾勒出你设计的坦克大战游戏的交互界面，画出各个角色在舞台中的简单位置示意图。

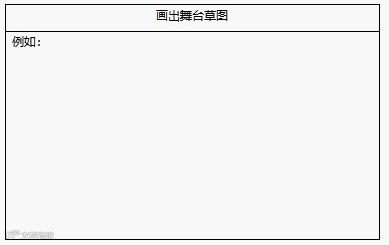

画出舞台草图

在后面项目实现过程中，可能会遇到各种各样的困难，尝试在下表中记录你遇到的问题和解决办法，便于以后出现类似问题时能更好的面对。

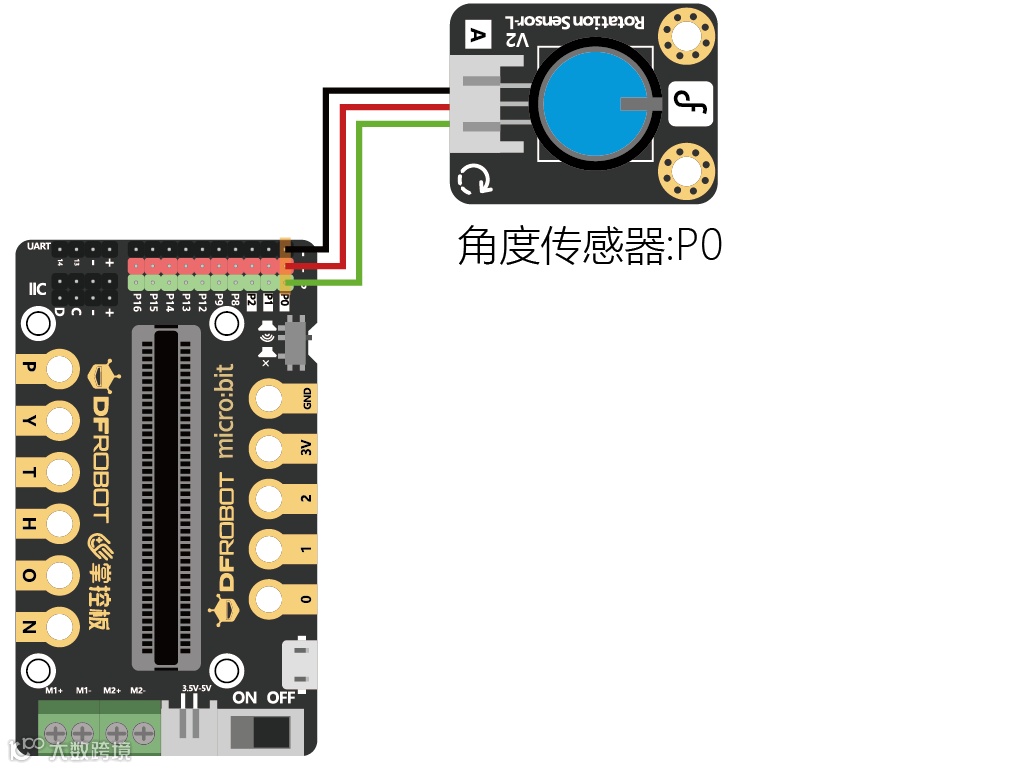

连线图：

测试程序：角色读取角度传感器值。

运行程序，转动旋钮，读值为0-4095。

接下来，需要新建一个“坦克”角色。

“坦克”角色图片：因为软件角色库中没有合适的图片，所以我们可以使用自己喜欢的坦克图片，下面图片可做参考（后面学习中，选择了绿色坦克，因为有双发射炮口，效果更加炫酷）。

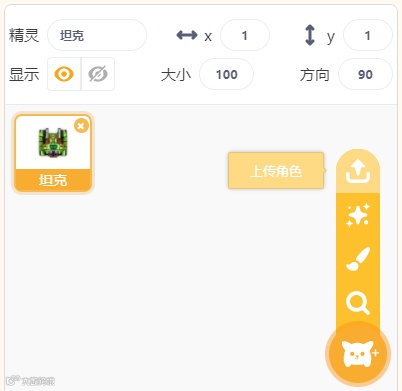

新建“坦克”角色：点击“上传角色”，选择要导入的图片。

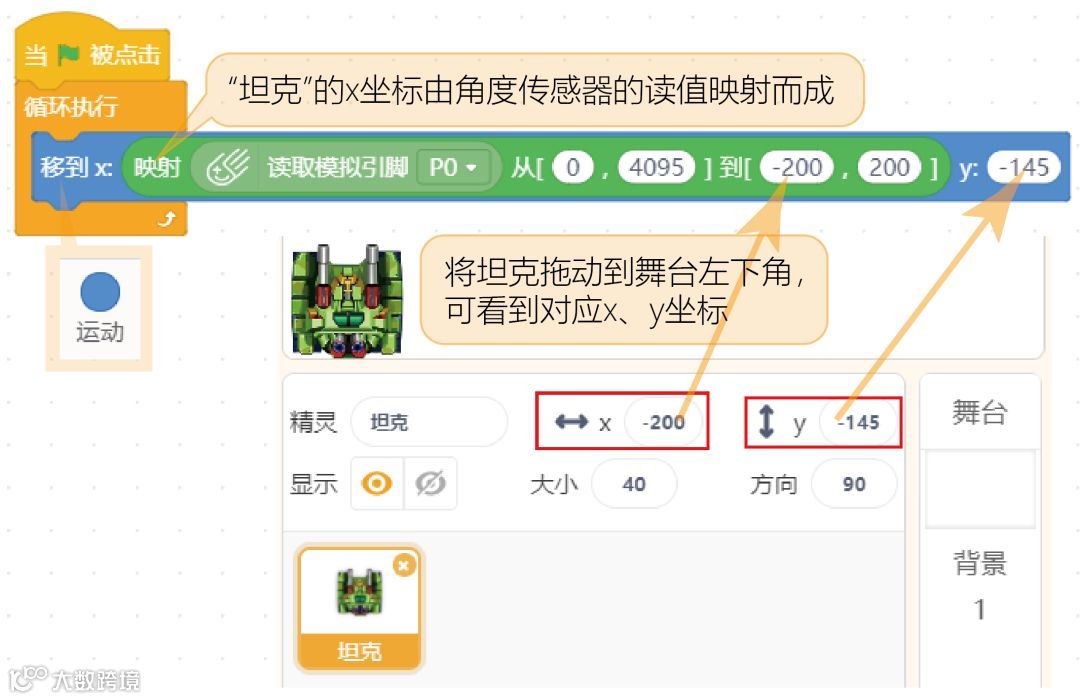

“坦克”角色功能程序：角度传感器控制“坦克”x坐标变化，使其随旋钮转动左右移动。

点击绿旗或程序块运行程序。

运行结果：转动旋钮，“坦克”随转动方向左右平移。

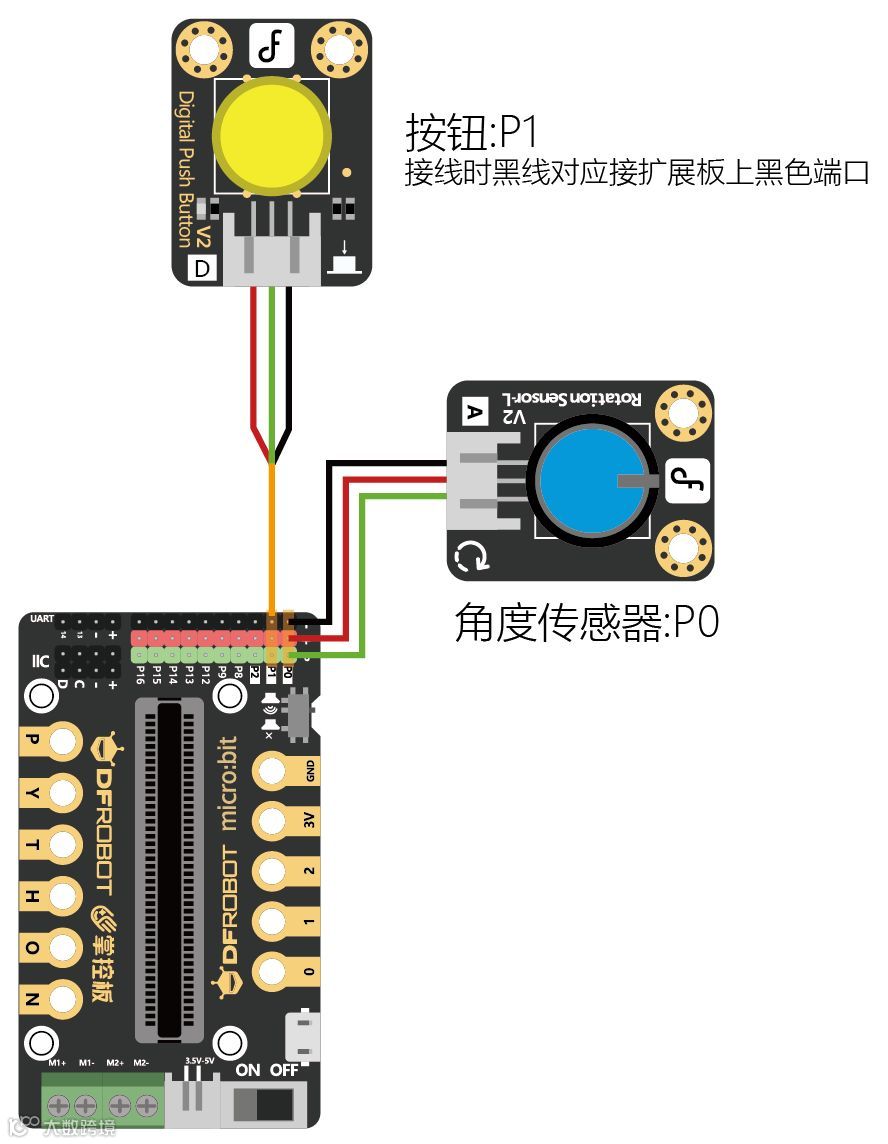

连线图：

接下来新建“炸弹”角色。

“炸弹”角色图片：

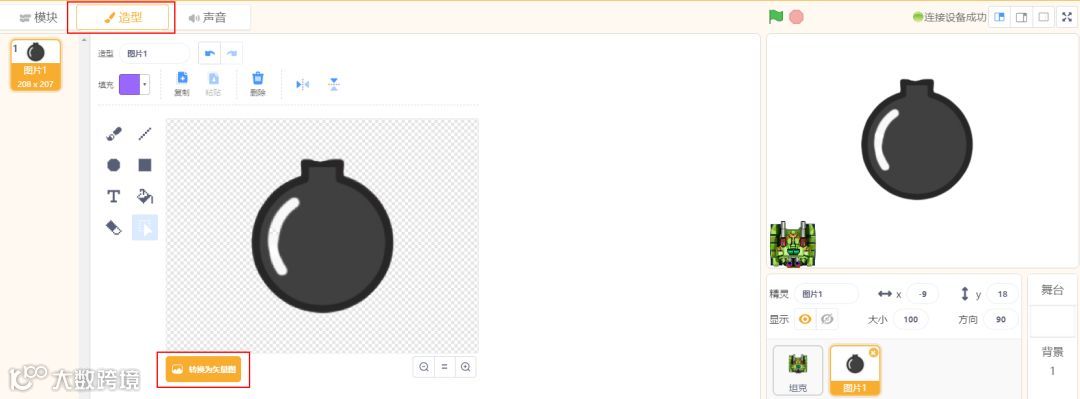

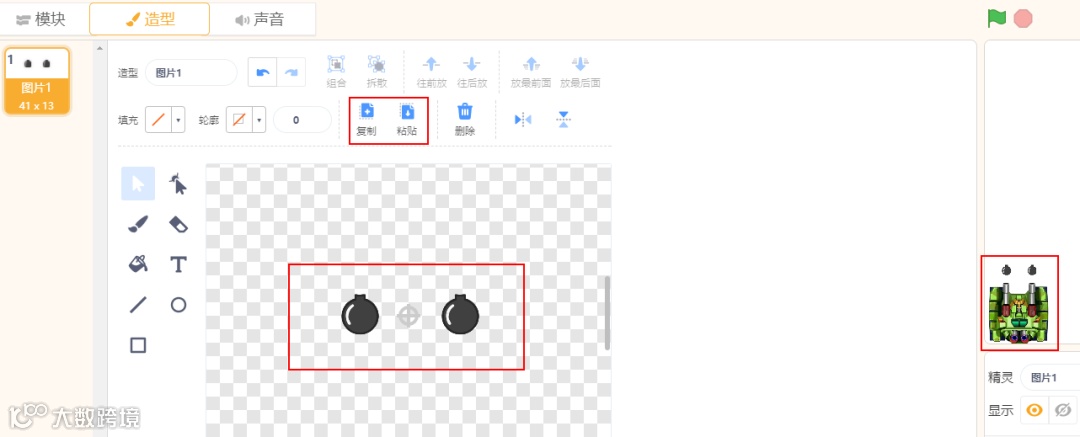

新建“炸弹”角色：点击“上传角色”，选择要导入的图片。导入后为了适应“坦克”的双炮口，需要绘制两个“炸弹”的造型。在菜单栏选择“造型”，点击“转换为矢量图”。

选中图案，调节大小，让舞台上的“坦克”和“炸弹”看起来大小相宜即可，然后复制“炸弹”造型，形成双炸弹。

“炸弹”角色功能程序：选中“炸弹”角色，编写下面程序

点击绿旗运行程序。

运行结果：转动旋钮，“坦克”随转动方向左右平移；按下按钮，“坦克”发射“炸弹”。

这里需要新建“飞机”角色。

“飞机”角色图片：

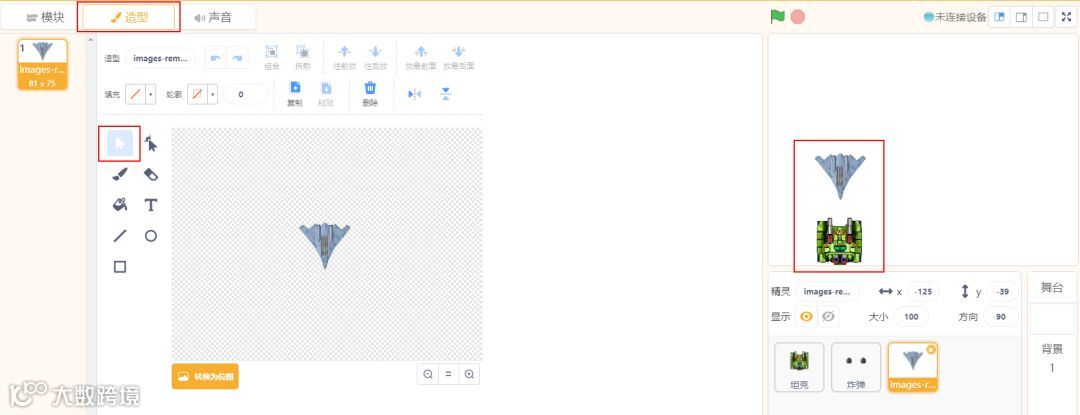

新建“飞机”角色：点击“上传角色”，选择要导入的飞机图片。调节“飞机”造型大小，与舞台上的坦克看起来大小相宜即可。

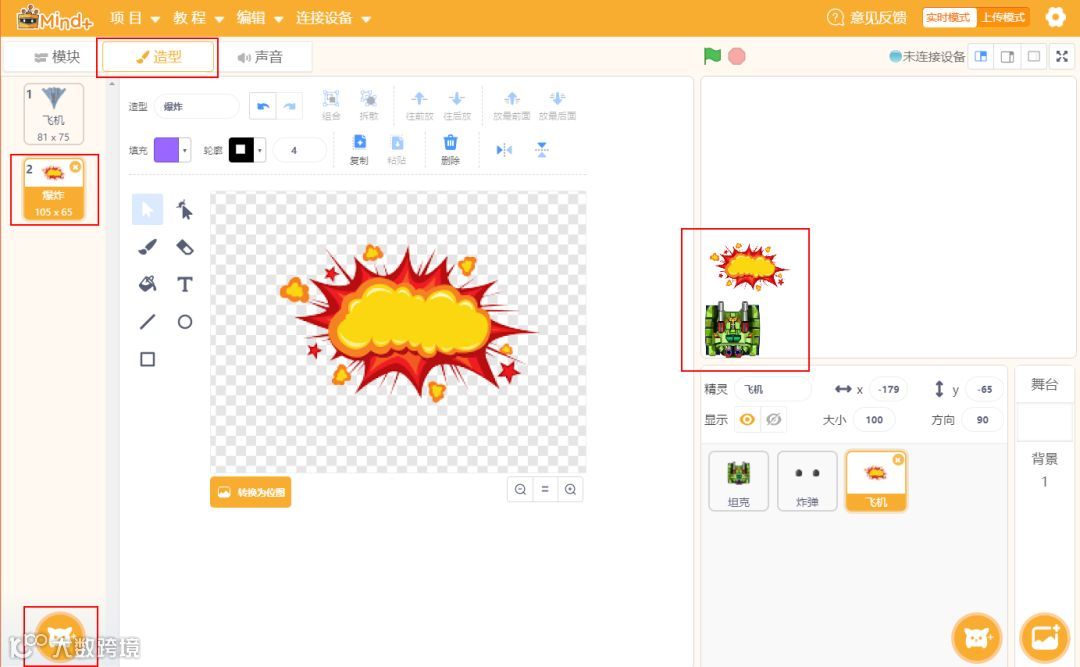

在“飞机”角色下，加入“爆炸”造型，并调节造型大小。

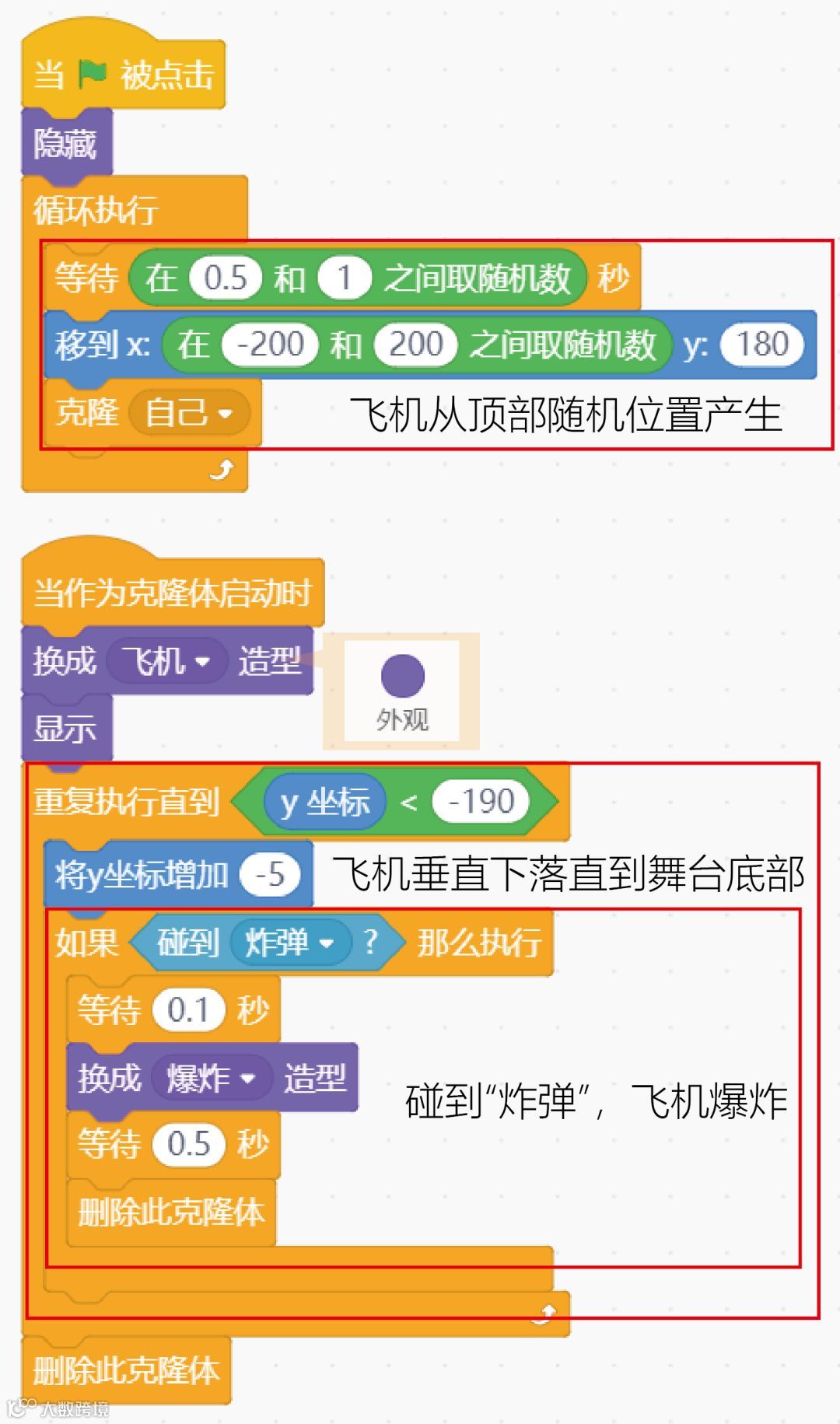

功能程序：选中“飞机”角色，编写下面程序

点击绿旗，运行程序。

运行结果：

飞机从舞台顶部随机位置下落；

转动旋钮，“坦克”随转动方向左右平移；

按下按钮，“坦克”发射“炸弹”；

当“炸弹”碰到“飞机”，显示“爆炸”造型。

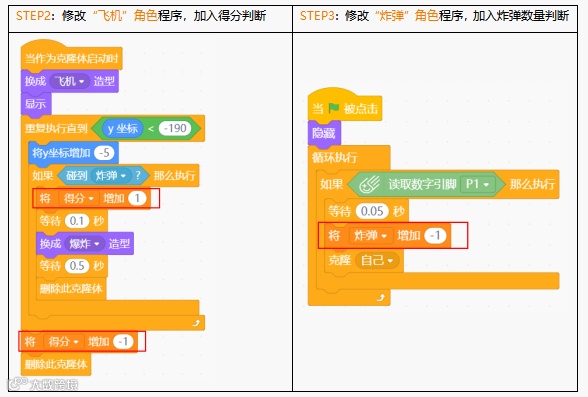

编程实现步骤为STEP1-STEP4。

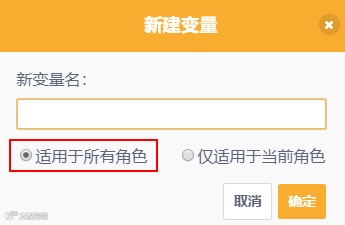

STEP1：新建3个适用于所有角色的变量。

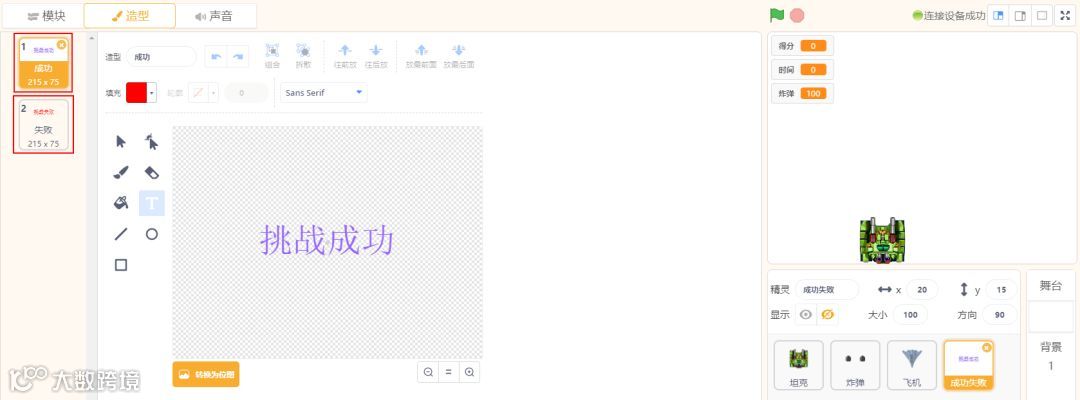

STEP4：新建“成功失败”角色，包含“挑战成功”、“挑战失败”两个造型。这里可自己绘制造型。

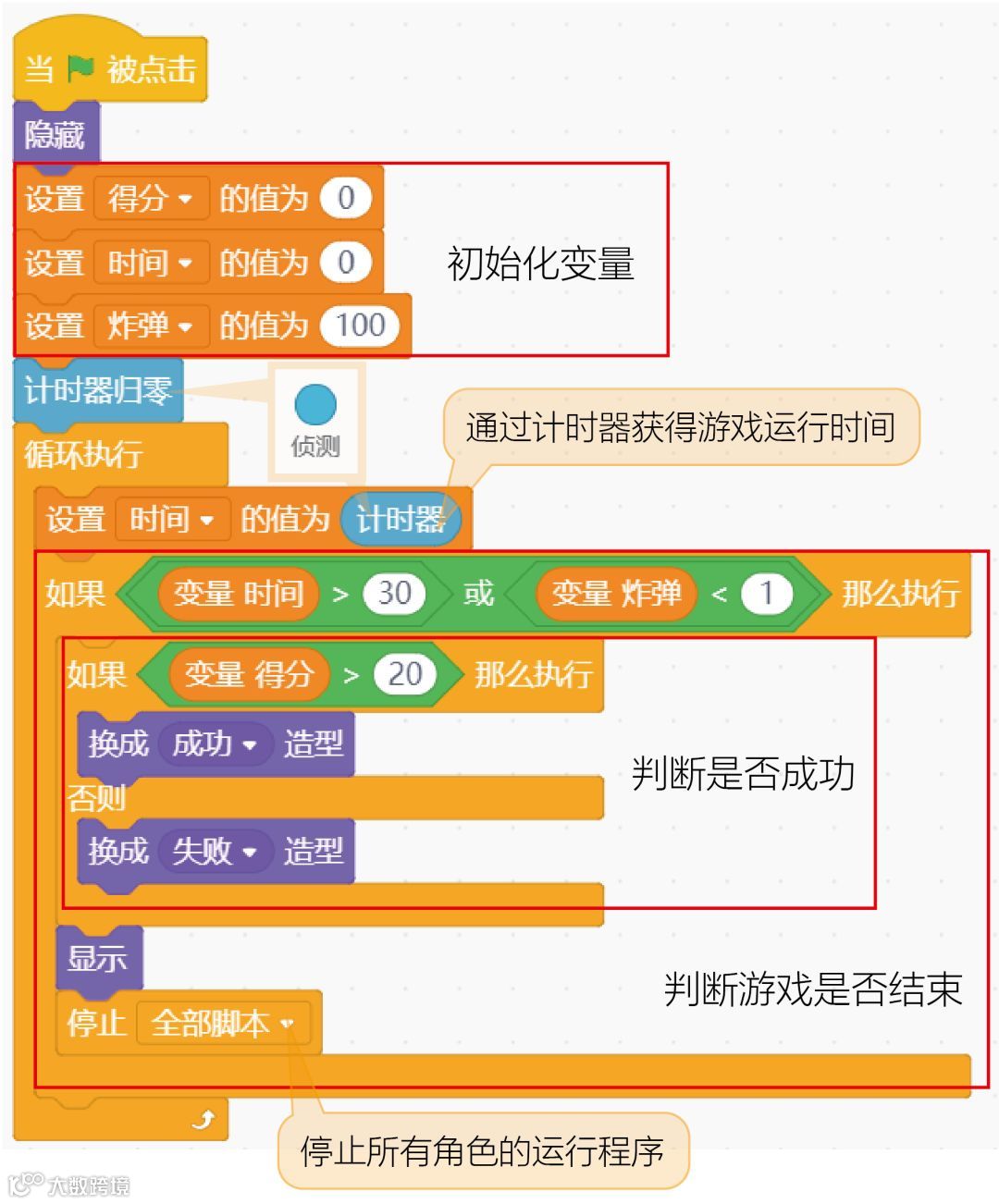

“成功失败”角色程序：

本项目的视觉交互主要在于软件中的舞台设计，硬件部分只需要固定角度传感器和按钮即可，这里不再作示例图。

想一想，在真实的电子游戏中，还有哪些设计可以提升玩家体验？比如好看的背景设计，更丰富的角色交互，加入背景音乐等。尝试从自己玩游戏的感受出发，设计出更加好玩的坦克大战！

与人分享快乐，能产生更多快乐，尝试与身边的人一起来玩坦克大战！你还可以在DF创客社区中分享作品，听听更多人的建议！社区网址：www.dfrobot.com.cn

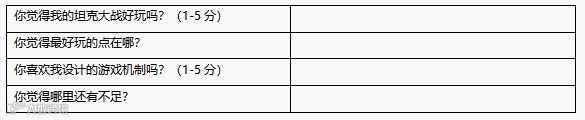

尝试让玩过你作品的人做下面的问卷表，看看在别人眼中这个作品的闪光点与不足。

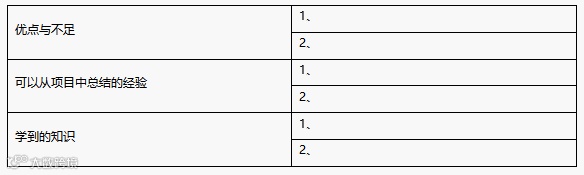

梳理自己设计项目的思维逻辑、项目在执行层面的问题和经验等等，可以帮助我们形成学习的闭环，加深在项目进行的过程中对知识点和内容的理解，找到可以改进和提高的地方。
