【项目分享】调色器

本期作品是“Mind+冬季挑战赛”第二轮的优秀作品

—《调色器》

作者：章

原文链接：

https://makelog.dfrobot.com.cn/article-975.html

红黄橙绿青蓝紫，是彩虹的颜色；桃红柳绿花儿笑，是春天的颜色；大树苍翠又葱绿，是夏天的颜色；金黄遍地收获季，是秋天的颜色；白雪皑皑铺满地，是冬天的颜色。自然界是五彩斑斓的，正是因为有了这些斑斓的色彩，才使大自然呈现出勃勃生机与活力。我们的世界就是因为有了这些令人惊异的色彩而变得更加美丽了！

各种各样的颜色是怎么产生的？我们能不能调出这些颜色呢？于是我就制作这样一台调色器。

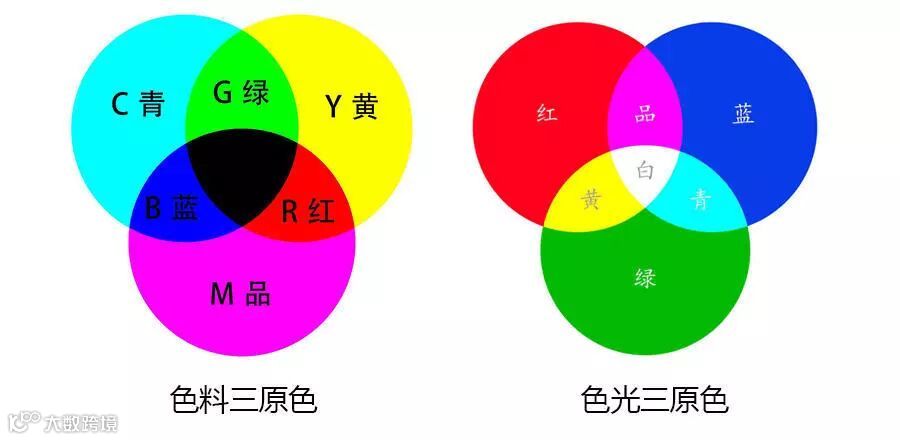

在制作之前我先来了解一下颜色的相关知识：色彩中不能再分解的三种基本颜色，就是我们通常说的三原色，而三原色又可分为色料三原色和色光三原色，它们两上是不一样的。色料（颜料）的三原色是：黄（yellow）、品红（magenta）、青（cyan），而色光三原色是：红（red）、绿（green）、蓝（blue）。如下图：

色光三原色是指红、绿、蓝三色，光的三原色和物体的三原色是不同的。光的三原色，按一定比例混合可以呈现各种光色。彩色电视屏幕就是由这红、绿、蓝三种发光的颜色小点组成的。由这三原色按照不同比例和强弱混合．可以产生自然界的各种色彩变化。颜料和其他不发光物体的三原色是品红（相当于玫瑰红、桃红）、品青（相当于较深的天蓝、湖蓝）、浅黄（相当于柠檬黄）。这三原色可以混合出多种多样的颜色，不过不能调配出黑色，只能混合出深灰色。因此在彩色印刷中，除了使用的三原色外还要增加一版黑色．才能得出深重的颜色。

Micro:bit,Micro:bit扩展板,

RGB灯带,角度传感器,

触摸传感器,按钮,乐高积木,硬纸板

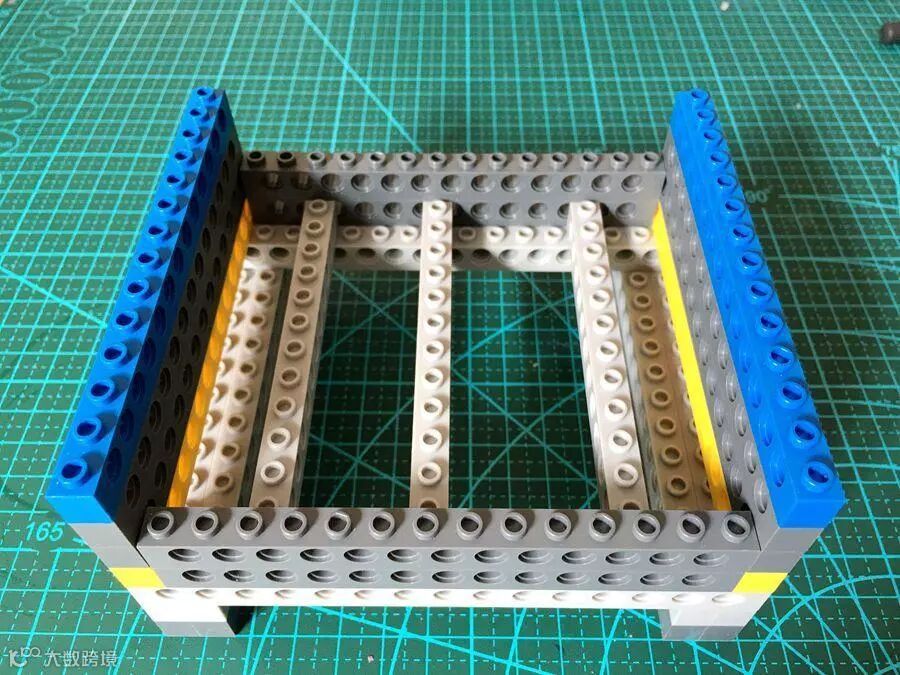

1、利用乐高积木搭建调色器我底座，其中中间部分可以放置Micro:bit扩展板。

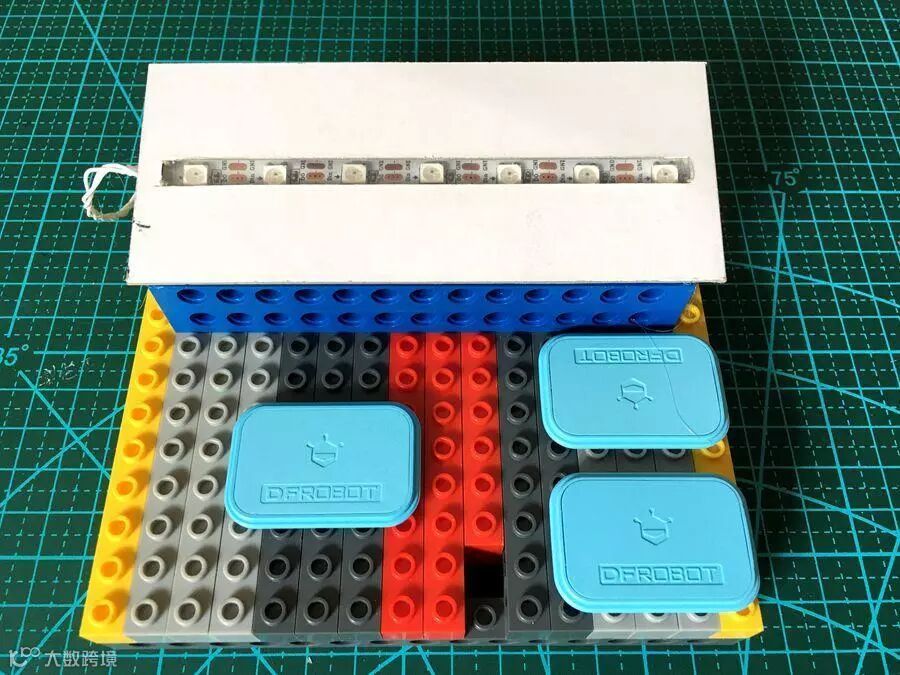

2、利用乐高积木搭建调色器的面板，并把各传感器的底座固定在相应的位置，顶部部分到时放灯带。

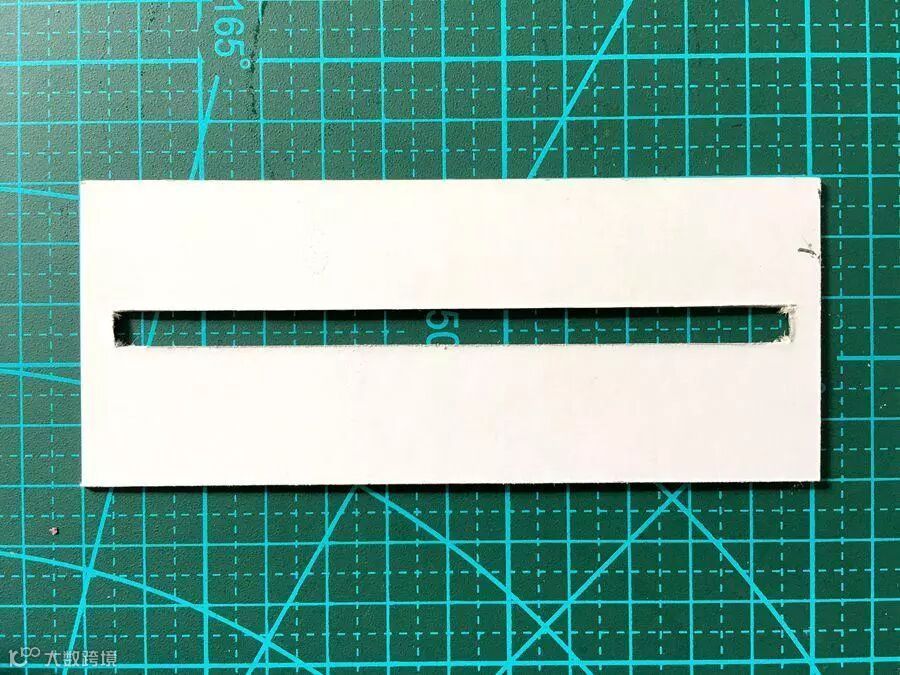

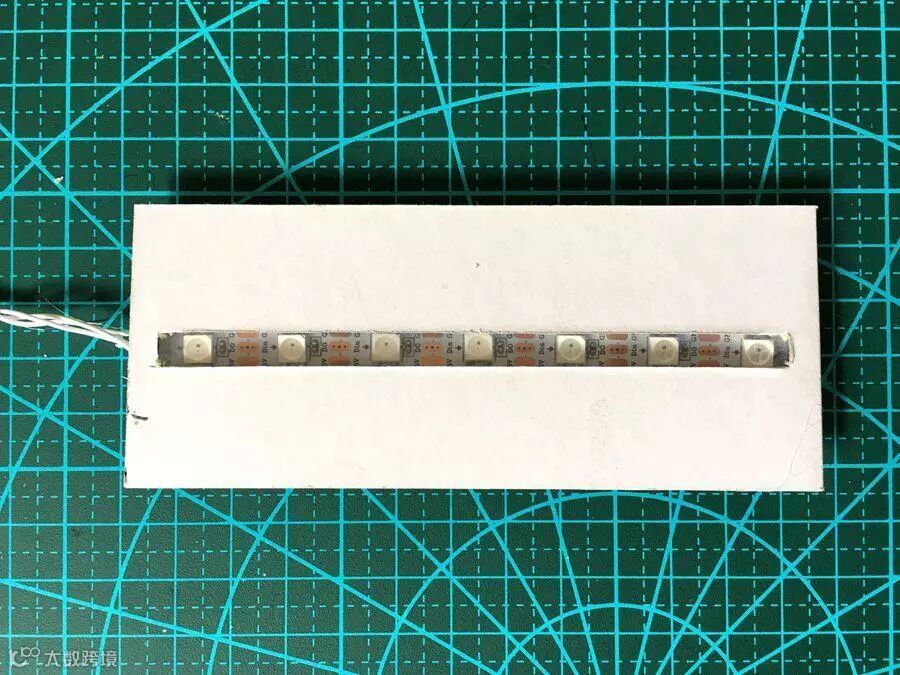

3、裁出一块长12CM宽5CM的硬纸板，并根据灯带的大小在中间用小刀裁出一个长方形的槽，并把灯带用热熔胶固定在硬纸板上。

4、把做好的灯带安装在面板上。

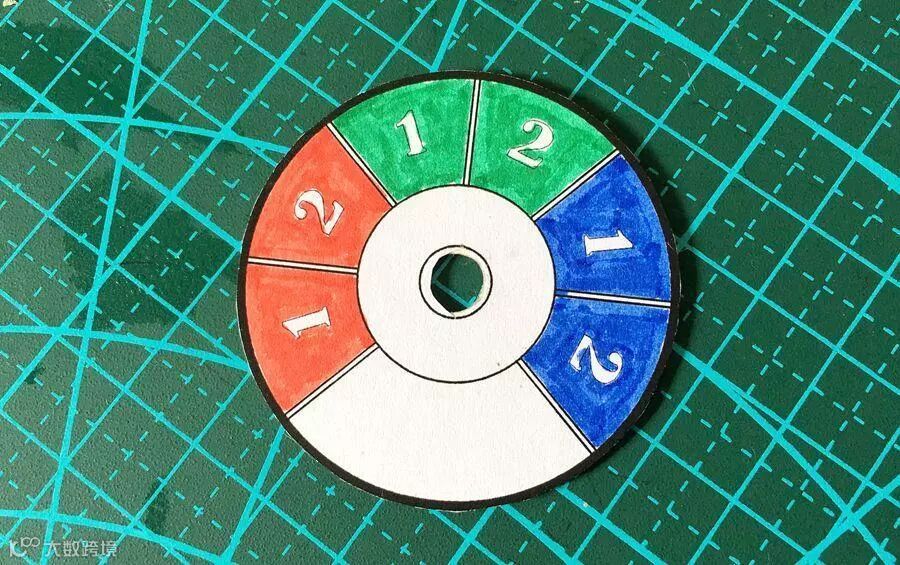

5、在硬纸板上裁出一个直径为5CM的圆，并划分区块在上面分别涂上不同的颜色如下图：

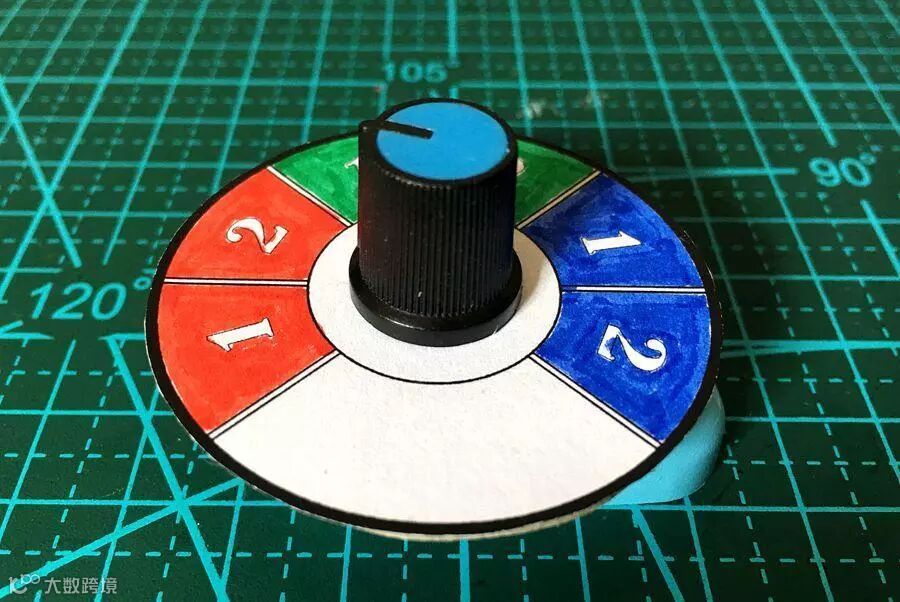

6、把涂好颜色的圆纸板安装到角度传感器上，如下图：

 7、再把各个模块安装到面板上。

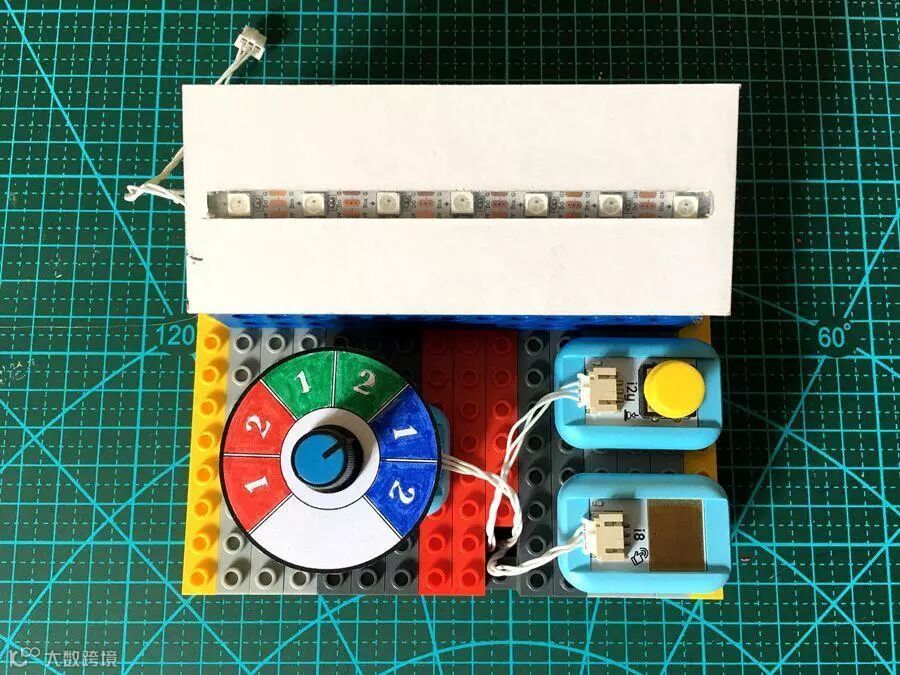

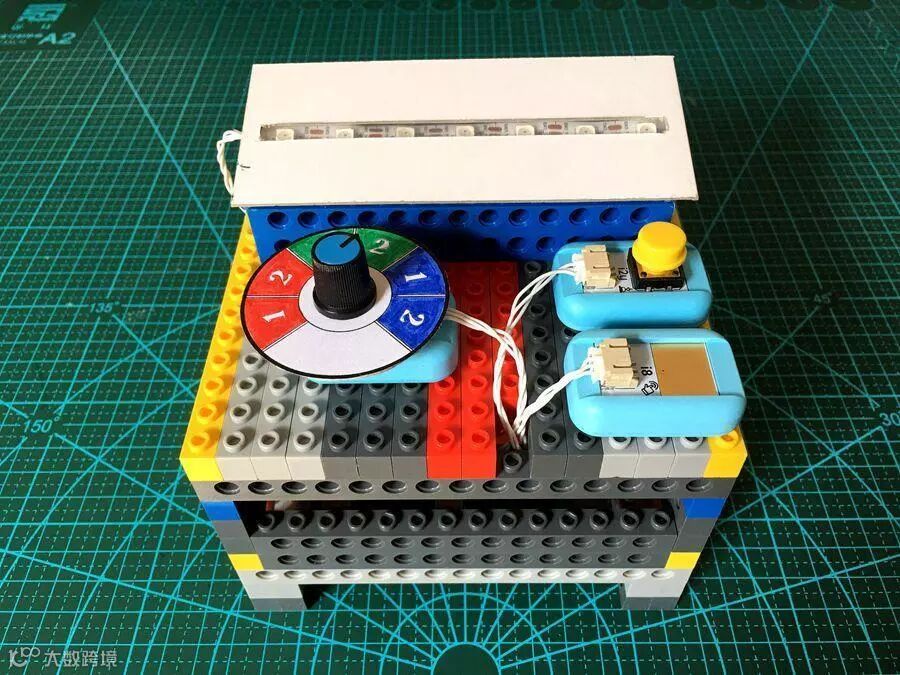

 8、把各模块与扩展板连接好，再把面板部分与底板部分接起来，这样结构部分就完成了。

各模块与扩展板接口对应如下：

角度传感器 —— P1

RGB灯带 —— P2

触摸传感器 —— P16

按钮 —— P8

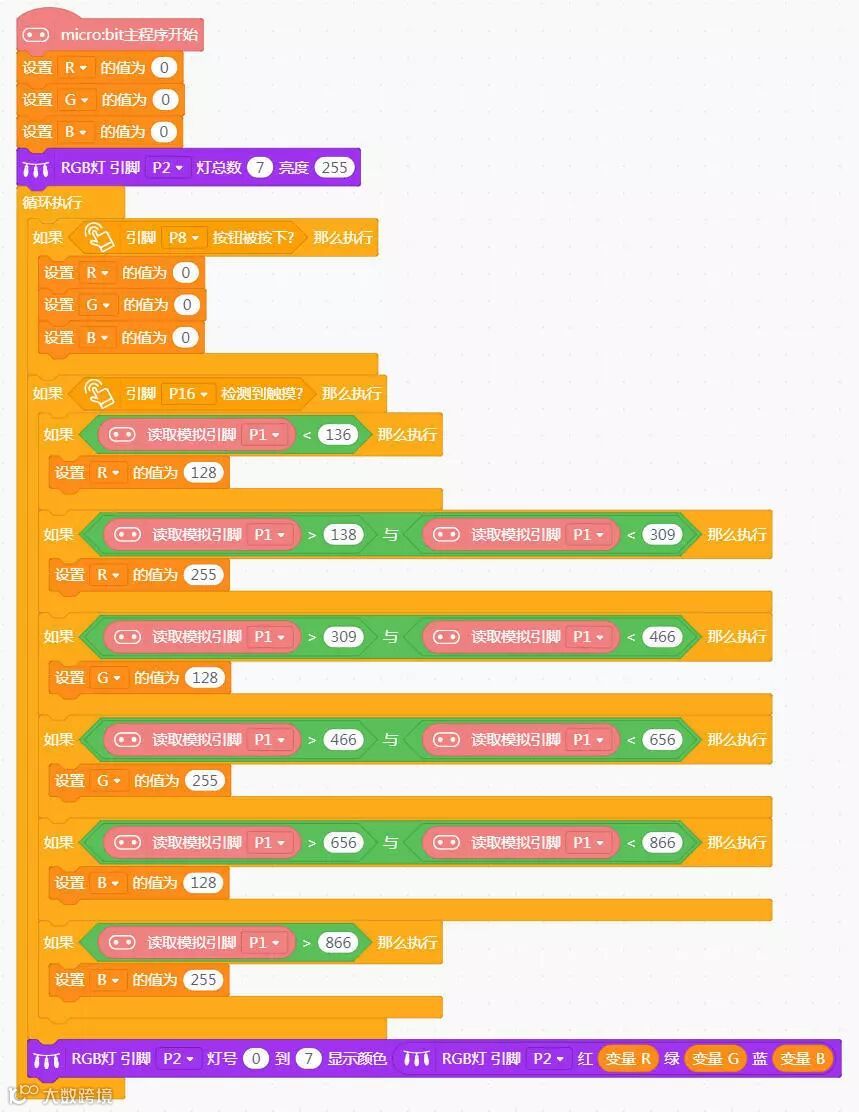

9、编写程序，完整程序如下图

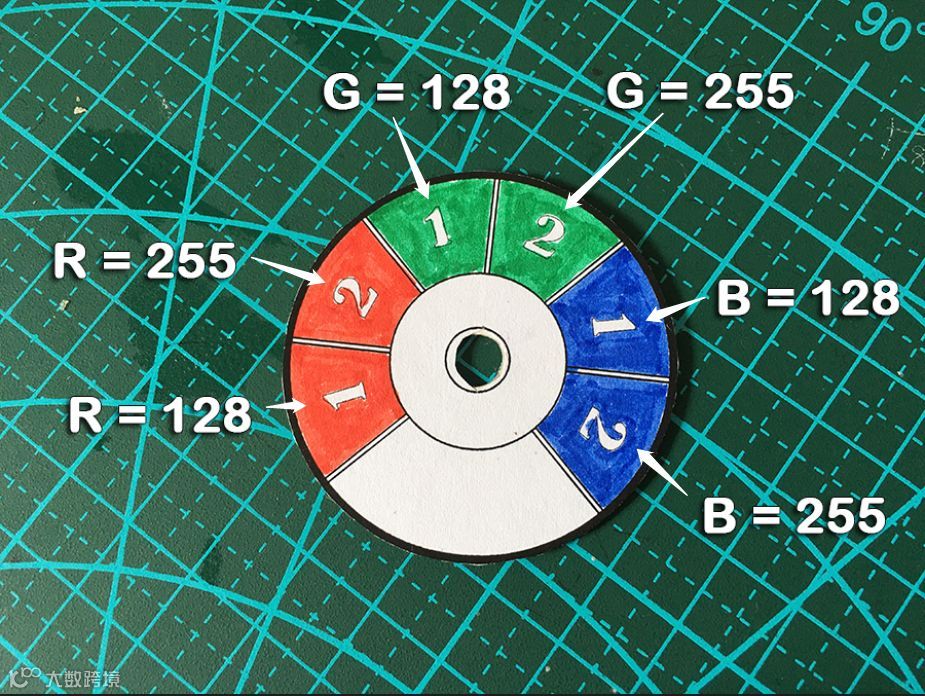

1、角度传感器圆形纸板上的红、绿、蓝分别代表色光的三原色，分别与RGB灯带的R、G、B的值相对应。红色上标有1的区域代表R的值为128，红色上标有2的区域代表R的值为255，同样道理，绿色、蓝色上的1、2分别与G、B的128、255相对应。

 2、触摸传感器主要是确定RGB的值，当角度传感器转到某一颜色的1或2区域，通过按一下触摸传感器，就会把128或255赋值给R、G、B中相对应的变量。比如我们想知道红色与蓝色混合会变成什么颜色，我就只要先把角度传感转到红色区域按一下触摸传感器确定，这时灯带就会显示红光，再转到蓝色区域按一下触摸传感器确定，这时灯带就会显示品红色。

3、黄色的按钮是重置作用，如果想重新开始调色，就按一下按钮，就会把R、G、B都赋值为0。

4、由于受传感器的限制，我们不能记录下前面使用的颜色，只能用自己的脑子记住前面选择的颜色。

 5、虽然我们可以利用角度传感器调整三原色的每种颜色值（0—255），但许多接近色我们肉眼很难分辨，所以每种颜色只选取了0，128，255三个值。

这是我上传码云的项目程序：

https://gitee.com/zhangminggan/color_palette.git
