LattePanda一代实现语音控制硬件


基础篇链接：03【pinpong库控制硬件】之 Latte Panda一代-1


衔接上一篇的学习基础上，我们这节课进行比较热门的语音控制硬件。大家想一下语音对于语音控制有什么了解，我们需要怎么实现呢？


在今年看的热播剧“向往的生活”中，有一个机器人名叫小度，他能通过何炅老师说的话，然后能自动播放音乐、自动搜索相关信息（菜谱的做法、人物信息）、家电的控制以及简单的问答功能。



那么这一篇教程就教大家利用LattePanda一代，结合百度ai和我们的pinpong库，通过python编程来实现简单的语音控制开灯的效果。


视频演示


一、实现原理


要达到语音控制硬件，那么我们比不可以少的就是语音识别技术了。语音识别技术，也被称为自动语音识别Automatic Speech Recognition，(ASR)，其目标是将人类的语音中的词汇内容转换为计算机可读的输入，例如按键、二进制编码或者字符序列。

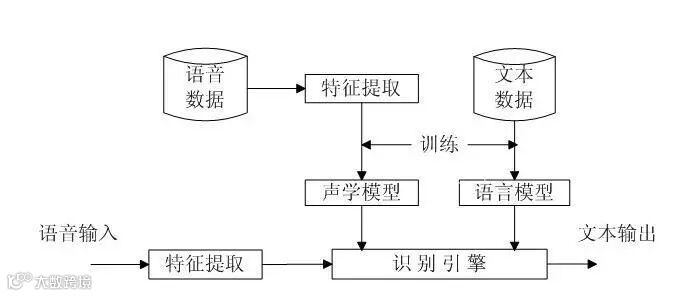

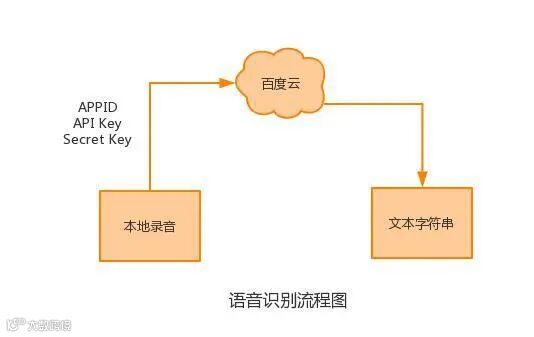

这里我们调用了百度ai的语音识别技术，通过录音中的特征提取，调用已有的识别引擎，识别所输入的语音，最终转化成字符序列让主板能够识别，当识别到正确的指令时，就可以实现相应功能的控制了。


二、环境准备


1、pinpong库（如一学习过上篇文章的内容则证明已经安装了pinpong库，无需再次安装）


2、Lp必须要联网


3、安装百度ai库

● 可以直接“win+r”，搜索框中输入cmd按回车，之后输入“pip install baidu-aip”按回车键即可自行进行安装，此时如果安装提示安装超时，那么可能是网络问题，因为此命令默认调用国外的下载地址进行下载，为了较快下载安装百度ai，我们直接用“pip install baidu-aip -i https://pypi.doubanio.com/simple”即可调用国内的网址进行下载。


4、安装实现录音需要的PyAudio库

● 如果是python3.6版本及以下版本，可以直接“win+r”，搜索框中输入cmd按回车，之后输入“pip install PyAudio”按回车键即可自行进行安装


● 如果是3.7及以上版本，则需要下载相应的文件到本地，再进行指令安装。

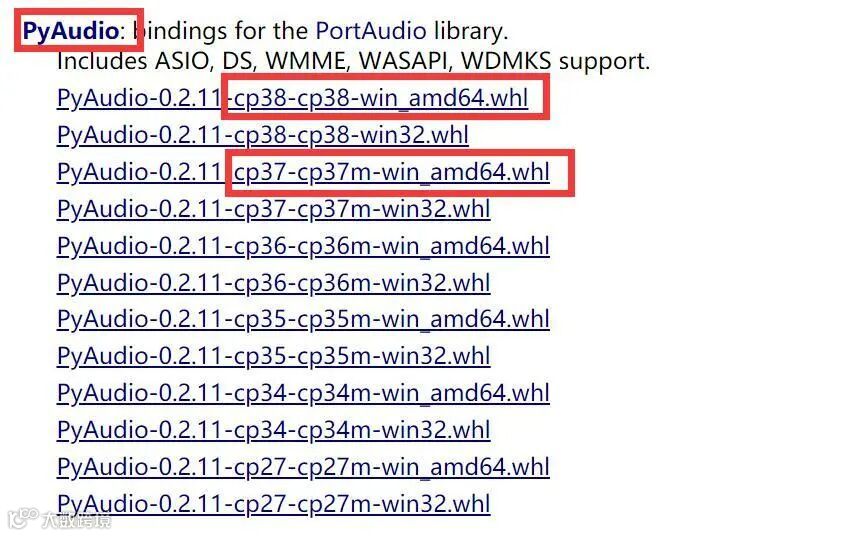

注意：对于64位操作系统，Python 3.8下载PyAudio‑0.2.11‑cp38‑cp38‑win_amd64.whl，

Python 3.7下载PyAudio‑0.2.11‑cp37‑cp37m‑win_amd64.whl。


下载地址为；

https://sn9.us/dir/13403389-37201167-ba08a5

https://www.lfd.uci.edu/~gohlke/pythonlibs/#pyaudi

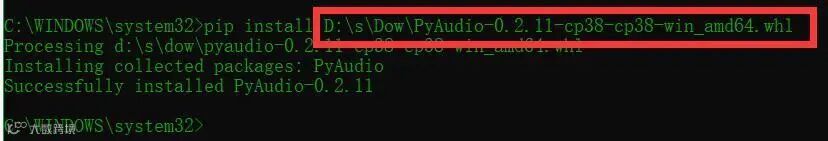

● 安装：

安装时记得指定一下whl文件所在的路径，另外还要有权限，最好以管理员身份运行cmd：



5、wav转化为pcm的工具

wav是我们录音是自动生成的一个可以直接用播放器播放的音频。而pcm是利用百度云进行识别时，识识别效果最为准确的一种格式，所以当我们录音成功时，需要转换成pcm格式再进行识别。


这种音频转换的工具有很多，这里我使用的是FFmpeg 这个工具，下载地址为：

https://pan.baidu.com/s/1xhCb8YuO9Q7YfHulxrsP7Q    提取码为：6s1w


FFmpeg 环境变量配置:

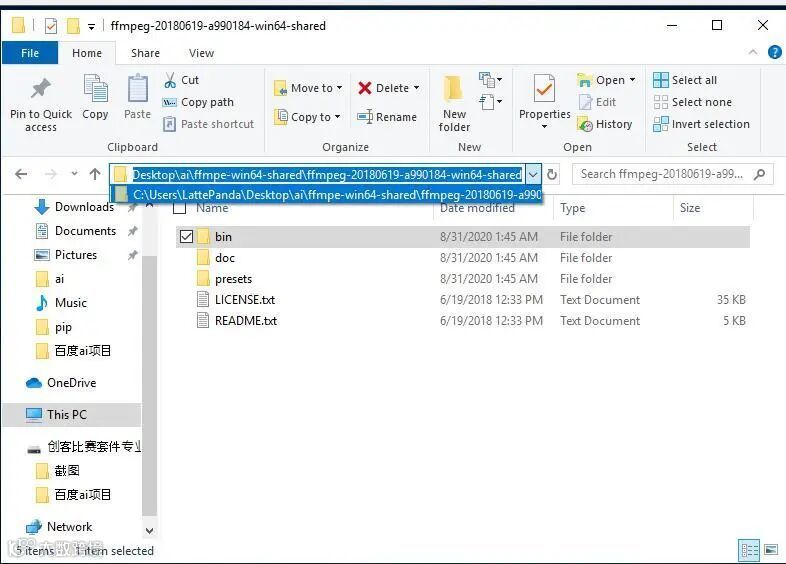

首先你要解压缩,然后找到bin目录,我解压在桌面文件ai中


然后配置环境变量：

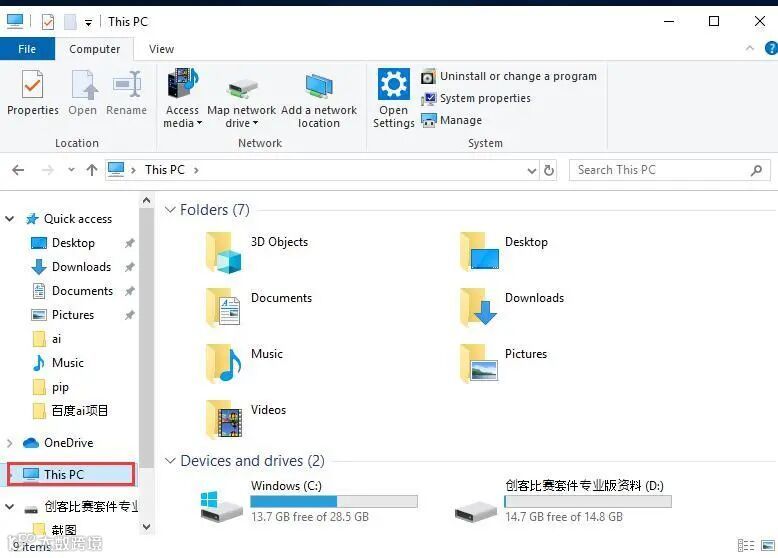

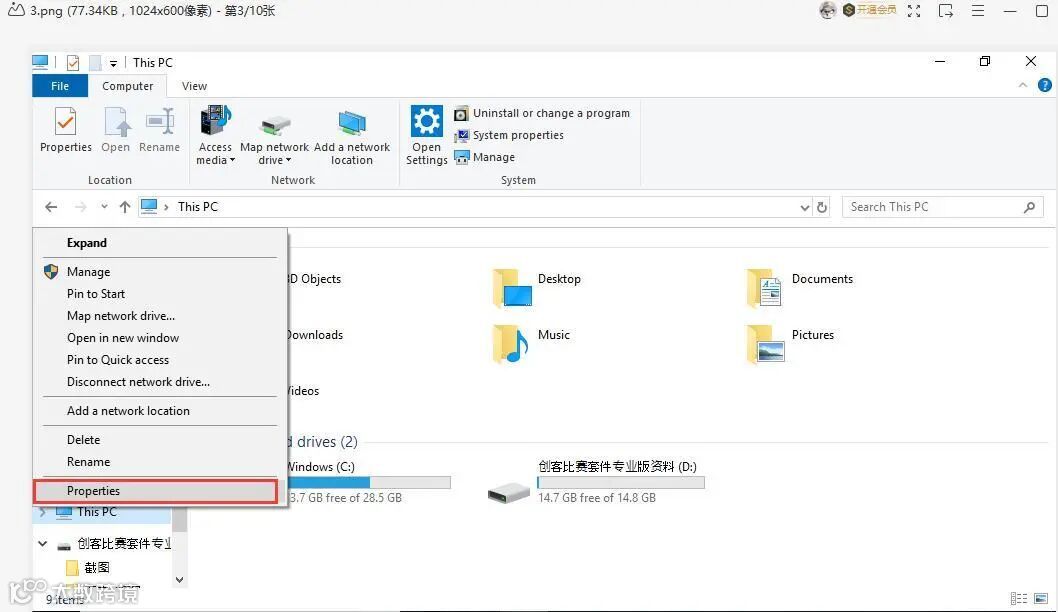

1、找到This PC


2、右键选择最后一个选项

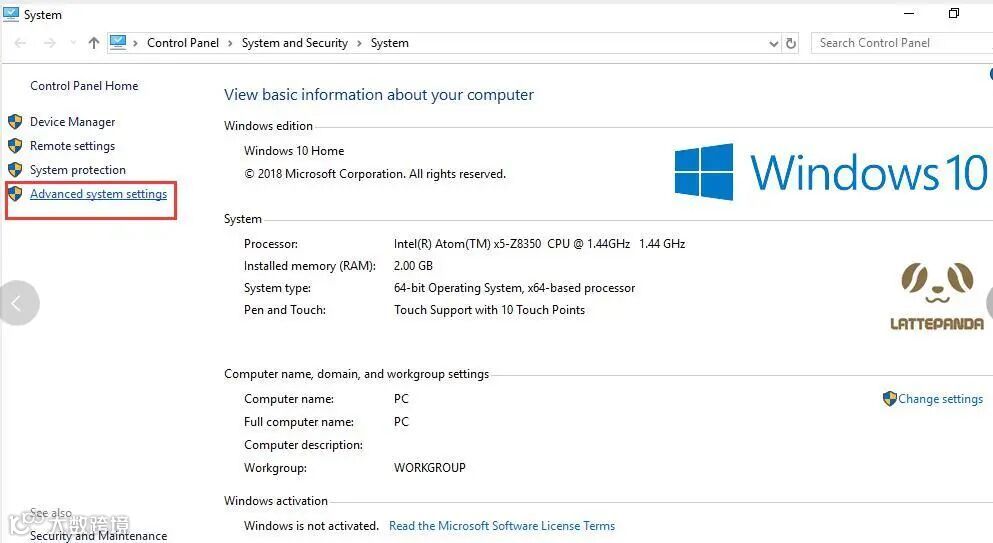

3、选择高级系统设置


4、选择环境变量

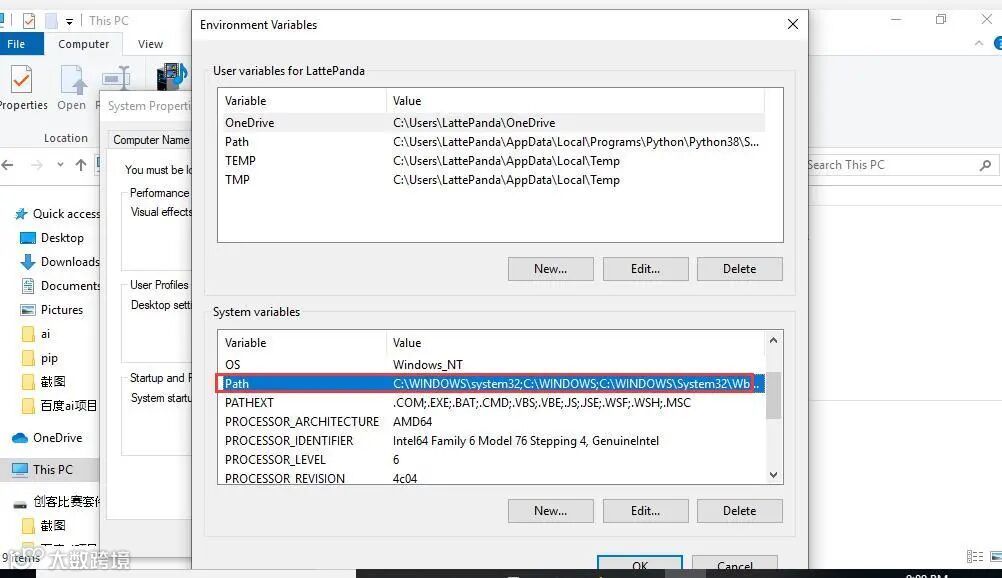

5、双击系统变量中的Path

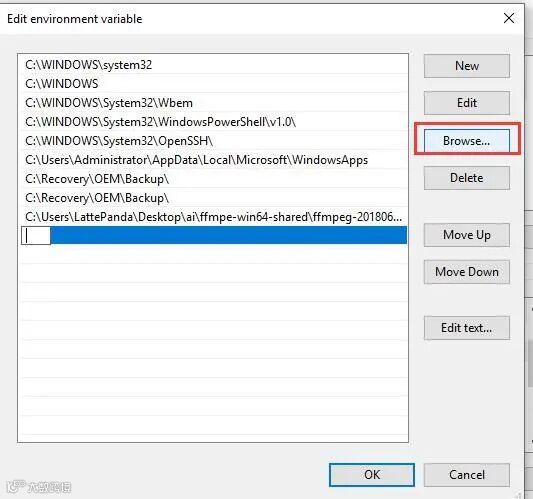

6、点击新建进行新增


7、选择之前解压时bin的位置进行添加，之后点击ok确定添加。

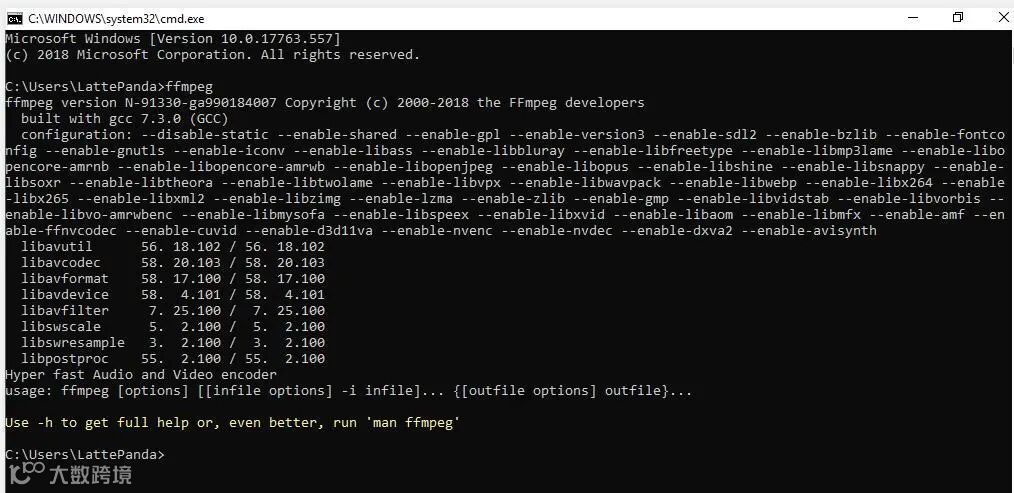

8、至此我们添加系统环境变量已经完成，然后通过cmd指令进行验证，输入ffmpeg，按回车键，出现以下内容说明我们设置成功。


三、硬件准备

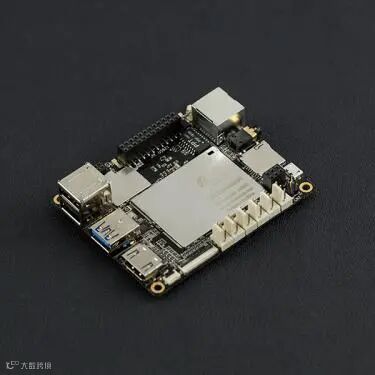

1、LattePanda（拿铁熊猫）一代*1

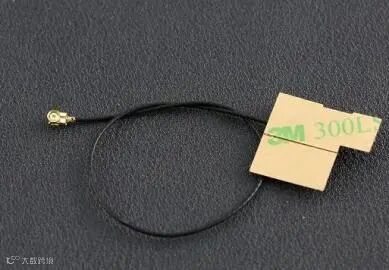

2、LattePanda（拿铁熊猫）一代自带的天线*1

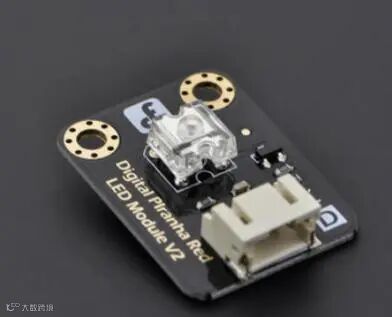

3、LED灯和配套的3pin线*1

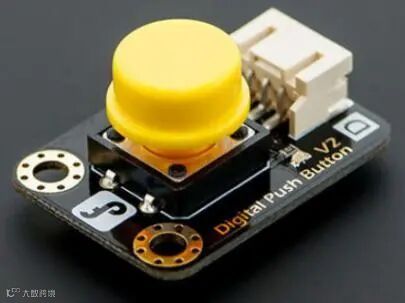

4、按钮模块和配套的3pin线*1

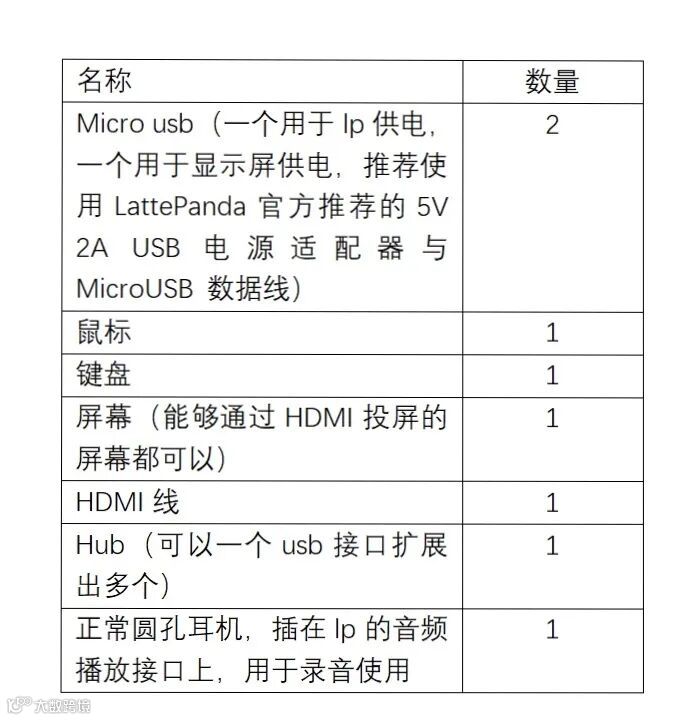

其它配件如下：


四、硬件连接

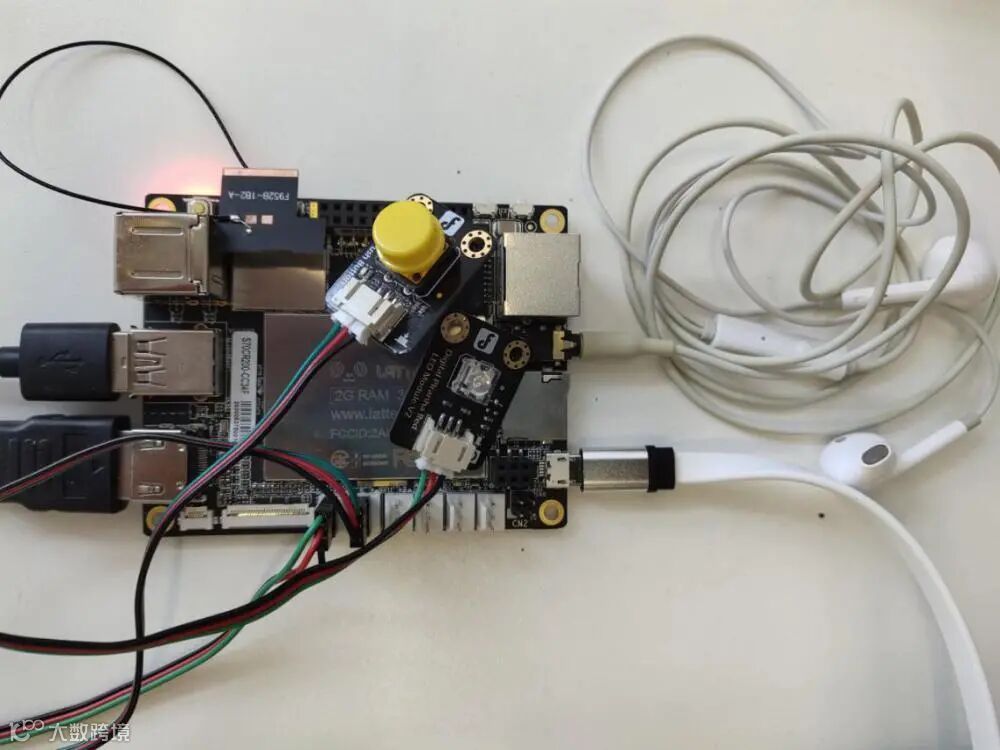

注意：天线需要一直连接并处于联网状态，led灯接在数字引脚D9，按钮模块接在数字引脚D10，另外需要插上耳机在音频播放接口上。


五、编程控制


5.1百度云上的设置操作

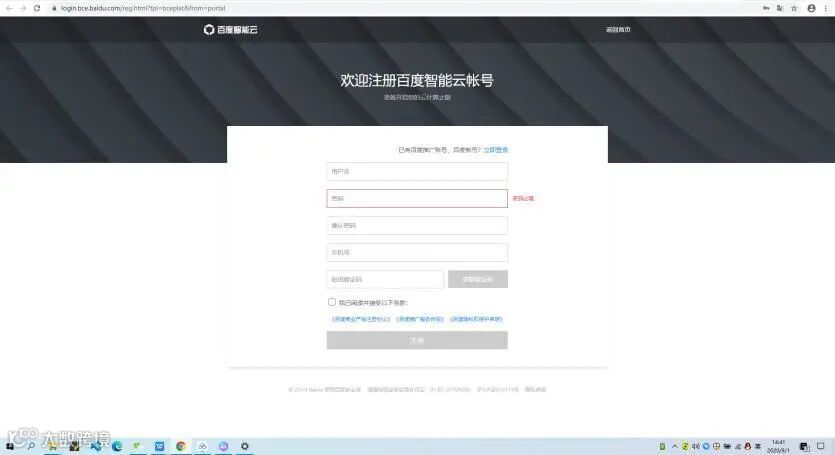

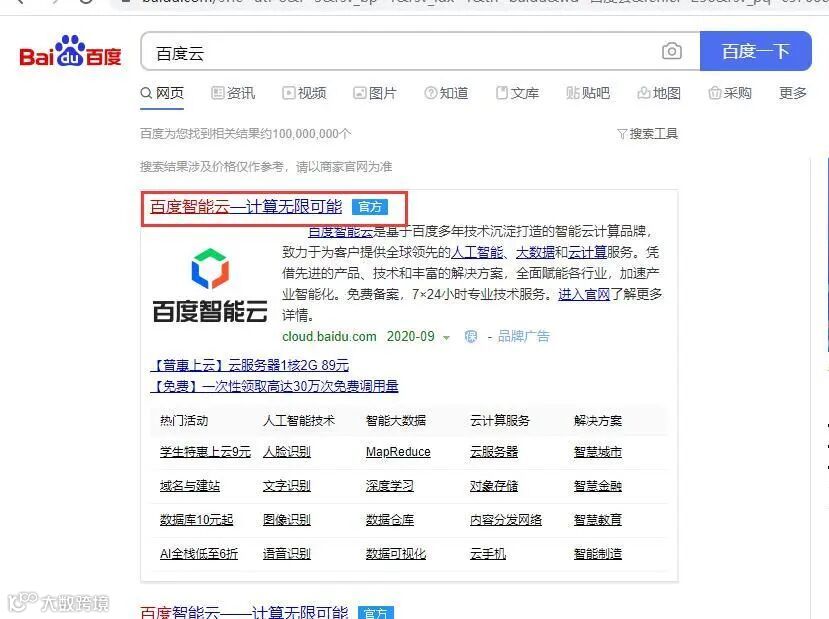

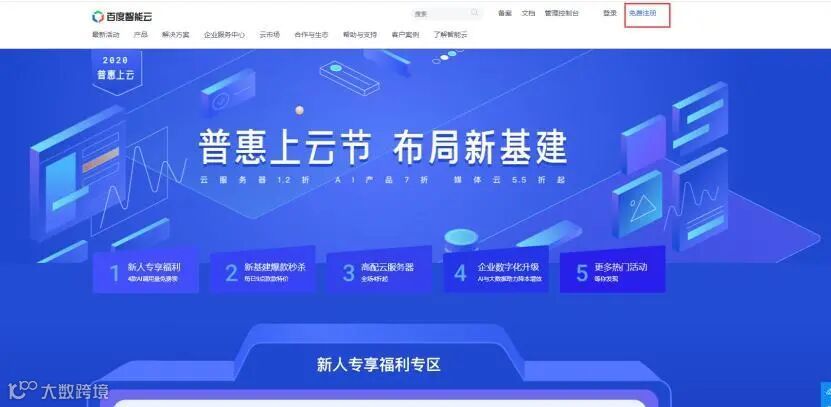

1、注册百度云账号，百度搜索百度云，点击进入第一词条，点击免费注册进行注册


2、注册完成后就可以登录了


3、登录成功后，在产品服务中找到我们需要的语音技术，并点击进入。

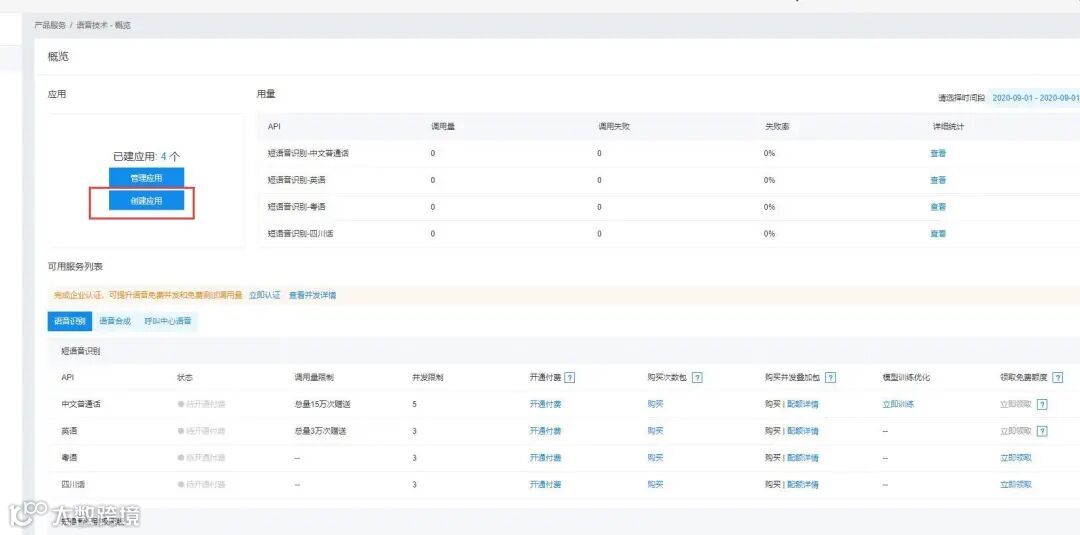

4、进行应用的创建

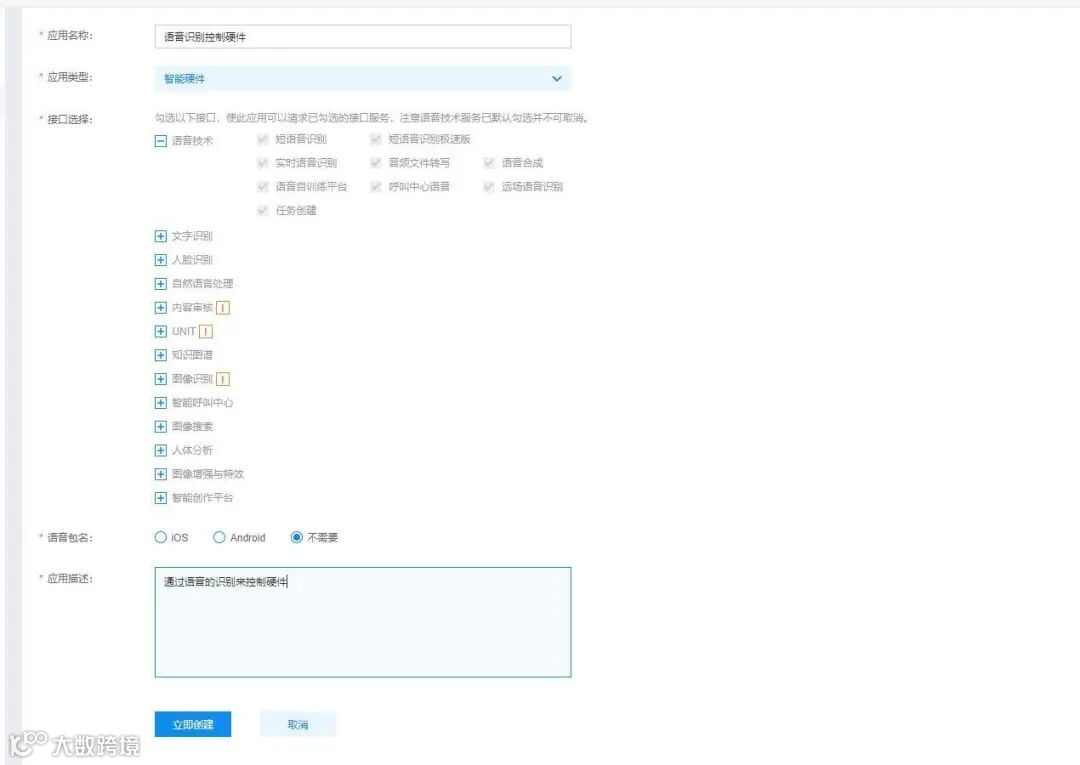

5、可以简单的编辑自己新建的应用，然后点击立即创建即可创建成功

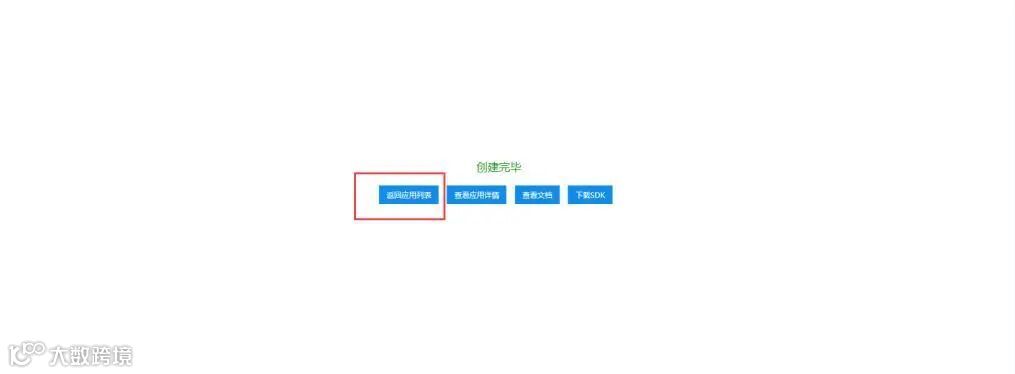

6、添加成功后点击返回列表

7、这样在列表中就可以看到我们新添加的应用了

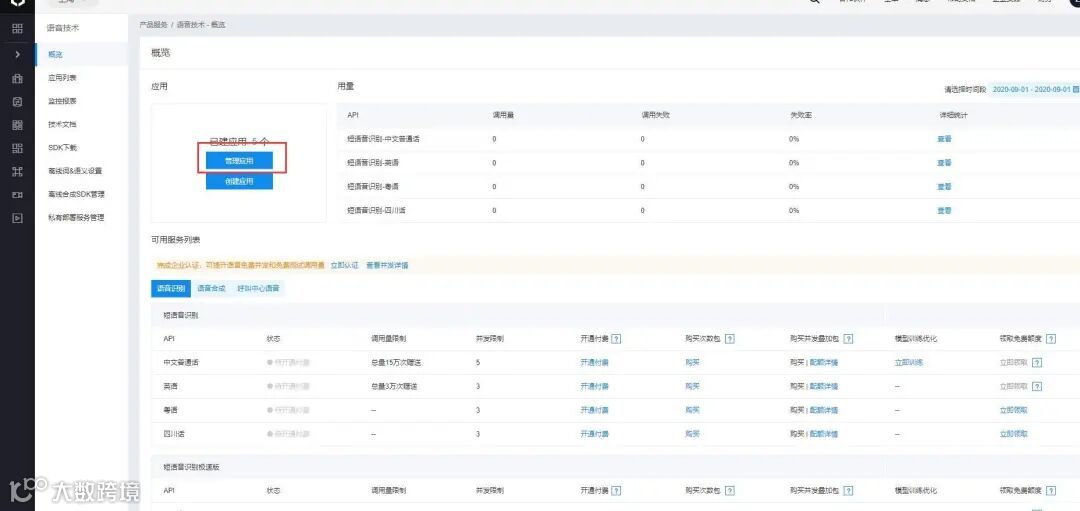

8、点击概况进行功能的查看


9、这里我有一个小技巧，如果后面你需要用百度ai做其他好玩的功能时，这里我们可以把所以可以免费领取的功能都领取，方便后面使用。甚至可以点击语音合成的进行领取。

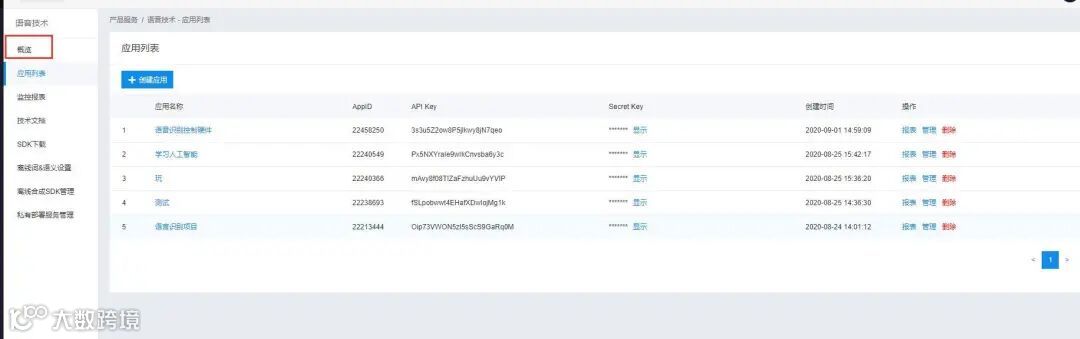

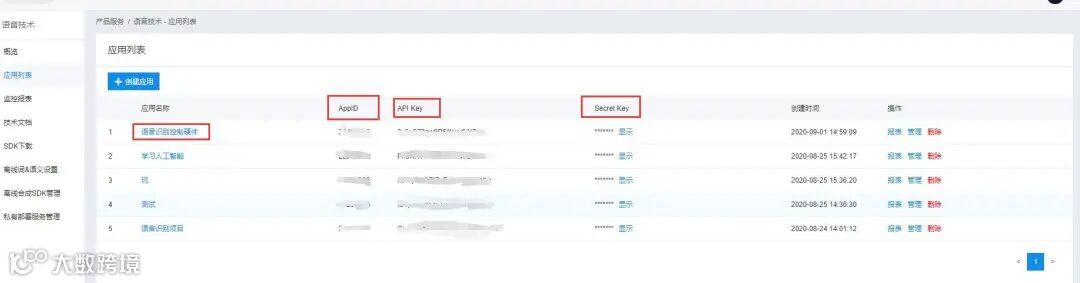

10、都添加成功后，我们可以点击管理应用，回到我们的应用列表，找到我们需要的应用和对应的APPID、API Key、Secret Key，这三个中的关键参数都是我们代码中所需要的。


5.2测试wav格式是否能成功转换成pcm格式

1、首先要打开windows的录音机,录制一段音频(说普通话)，录音时需要用到我的的耳机，这时自动生成的是wav格式的音频。

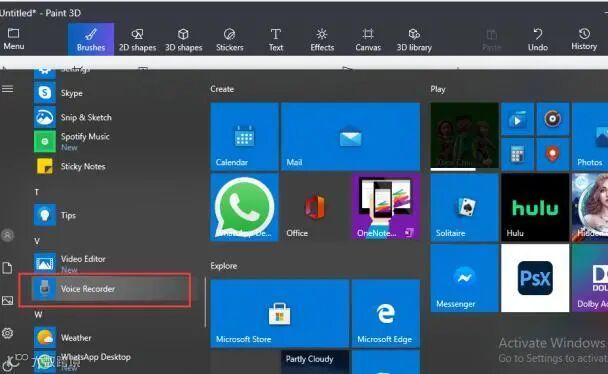

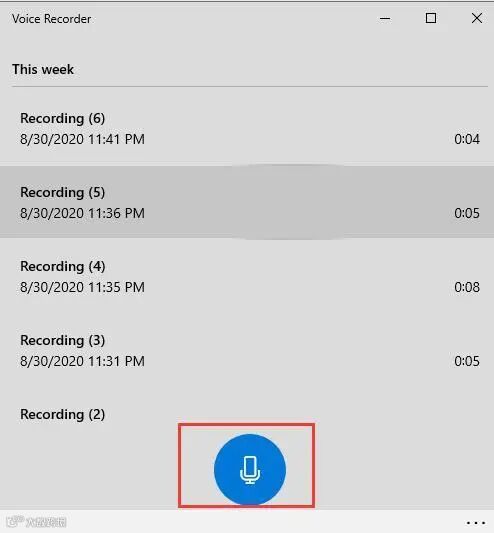

找到录音，并点击打开

点击喇叭进行录音

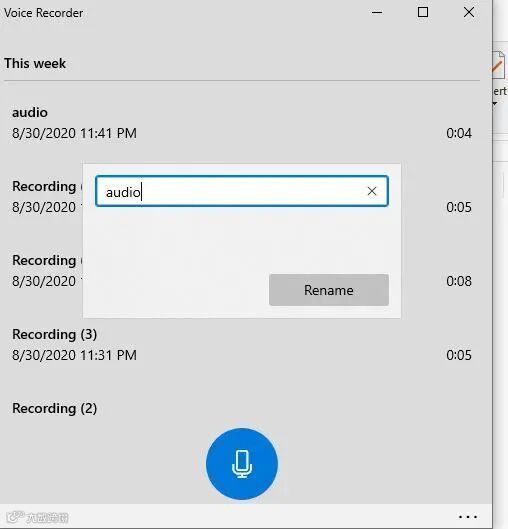

录音成功后（可以自行发挥录制一段话），后面修改名称为audio，这里我另存到了桌面的ceshi文件夹中。


2、我们通过cmd指令进行转换

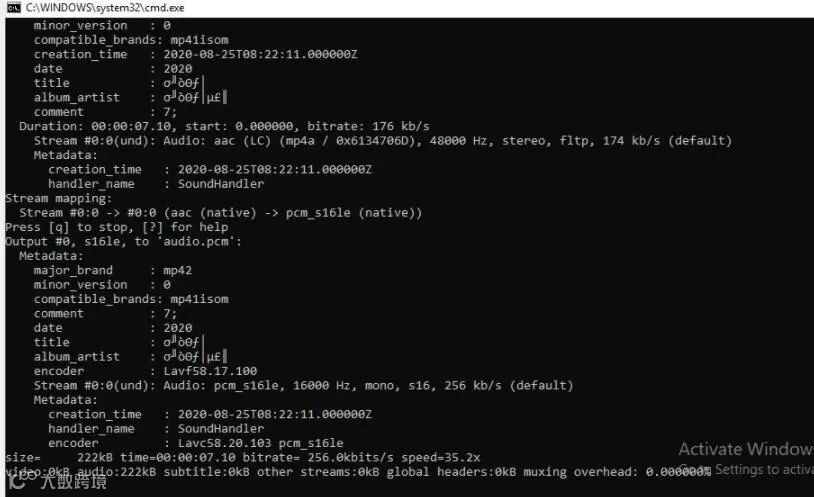

输入命令 : ffmpeg -y -i audio.wav -acodec pcm_s16le -f s16le -ac 1 -ar 16000 audio.pcm，按回车键，即可进行转换。

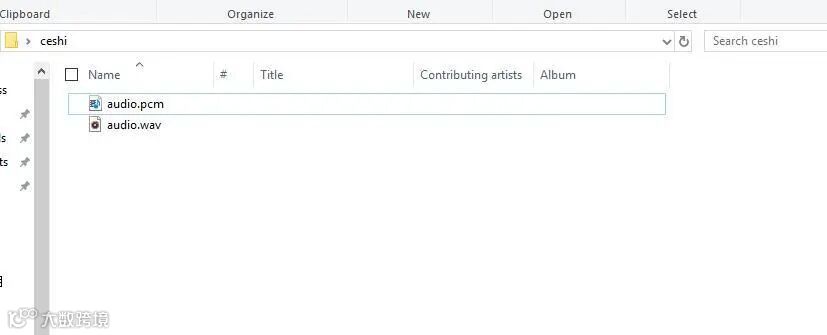

成功之后，可以看到同一个文件夹内多了一个audio.pcm文件。



5.3利用百度语音识别的SDK应用

利用百度语音识别的功能，通过python代码实现语音识别。注意python代码文件和之前生成的audio.pcm一定要在同一个文件下才能进行识别。


5.3.1 代码编写

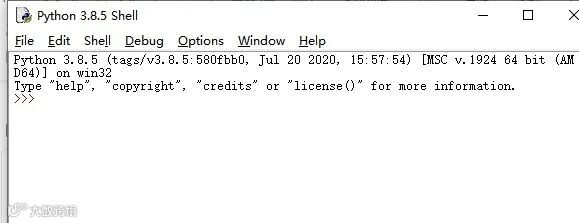

打开python的IDLE编译器

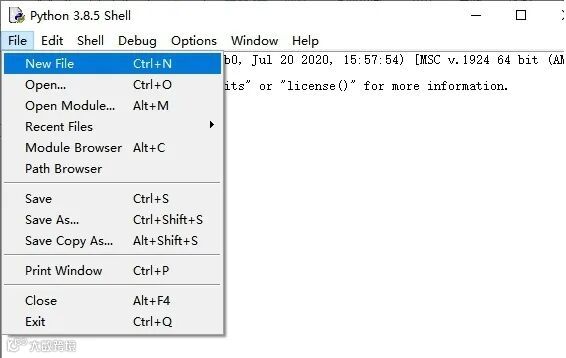

点击File-New File,即可新建python程序文档


from aip import AipSpeech  #导入百度语音识别库

APP_ID = '22240549'   #和我们百度云中创建的应用的三个参数一致，按照自己所创建的应用参数对应进行替换

API_KEY = 'Px5NXYraIe9wIkCnvsba6y3c'

SECRET_KEY = 'dyFXnDy9RHmhgyoq20Y8W58xKKNpd2d4'

client=AipSpeech(APP_ID,API_KEY,SECRET_KEY)

#读取文件

filePath="audio.pcm"

with open(filePath,'rb')as fp:

  file_context=fp.read()

#识别本地文件

res=client.asr(file_context,'pcm',16000,{

'dev_pid':1537,

      })

#打印初识别结果

print(res)


5.3.2 代码运行

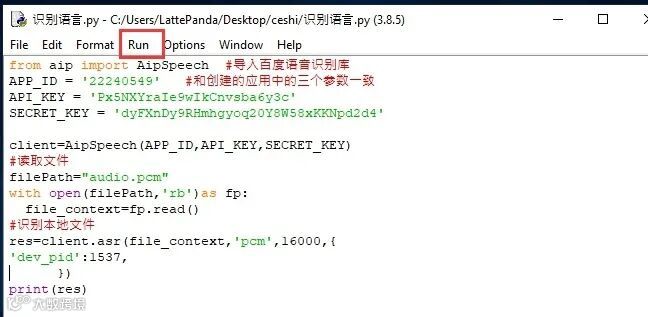

点击Run运行程序，这是会提示保存文件到相应的位置，我们选择和audio.pcm在同以文件夹下


5.3.3 运程结果

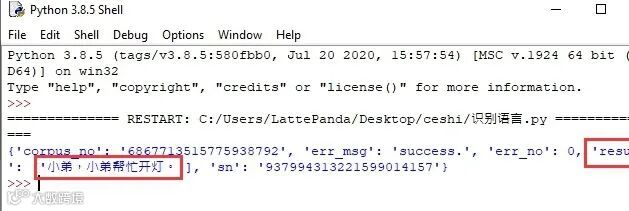

得到的结果让我们很开心，刚好是我们之前录制的声音。


5.3.4 asr函数解析

asr函数需要四个参数,第四个参数可以忽略,自有默认值,参照一下这些参数是做什么的


1、第一个参数: speech 音频文件流建立包含语音内容的Buffer对象, 语音文件的格式pcm 或者 wav 或者 amr。(虽说支持这么多格式,但是只有pcm的支持是最好的)


2、第二个参数: format 文件的格式,包括pcm（不压缩）、wav、amr(虽说支持这么多格式,但是只有pcm的支持是最好的)


3、第三个参数: rate 音频文件采样率 如果使用刚刚的FFmpeg的命令转换的,你的pcm文件就是16000

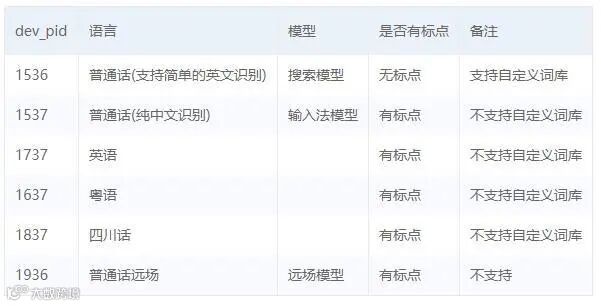

4、第四个参数: dev_pid 音频文件语言id 默认1537（普通话 输入法模型）


5.4利用PyAudio实现语音录制功能


5.4.1编写代码

新建新的python文件，然后进行代码的编写


向上滑动阅览


import pyaudio

import wave



CHUNK = 1024

FORMAT = pyaudio.paInt16

CHANNELS = 2

RATE = 16000

RECORD_SECONDS = 2

WAVE_OUTPUT_FILENAME = "1.wav"#自动生成文件的名称

p = pyaudio.PyAudio()

stream = p.open(format=FORMAT,

                channels=CHANNELS,

                rate=RATE,

                input=True,

                frames_per_buffer=CHUNK)



print("开始录音,请说话......")



frames = []

for i in range(0, int(RATE / CHUNK * RECORD_SECONDS)):

    data = stream.read(CHUNK)

    frames.append(data)



print("录音结束,请闭嘴!")

stream.stop_stream()

stream.close()

p.terminate()

wf = wave.open(WAVE_OUTPUT_FILENAME, 'wb')

wf.setnchannels(CHANNELS)

wf.setsampwidth(p.get_sample_size(FORMAT))

wf.setframerate(RATE)

wf.writeframes(b''.join(frames))

wf.close()

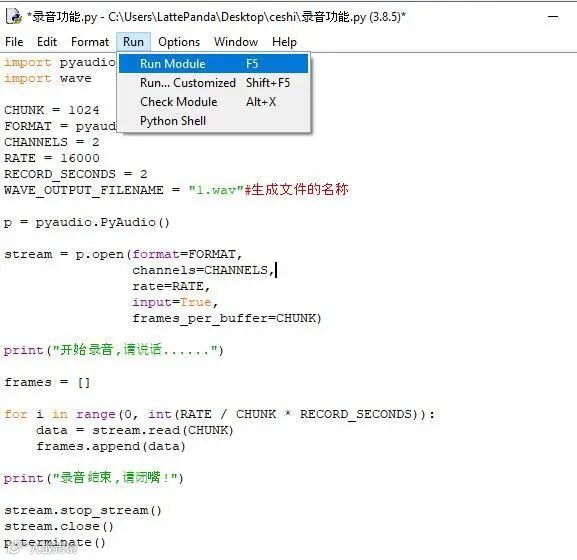

5.4.2运行程序

点击Run运行程序


5.4.3运行结果

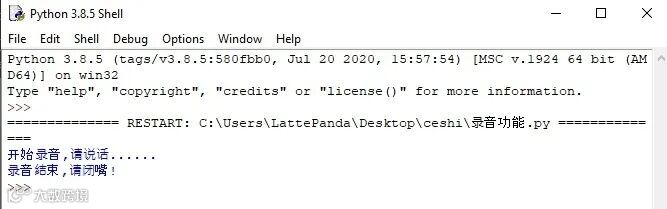

运行成功后，根据提示进行录音

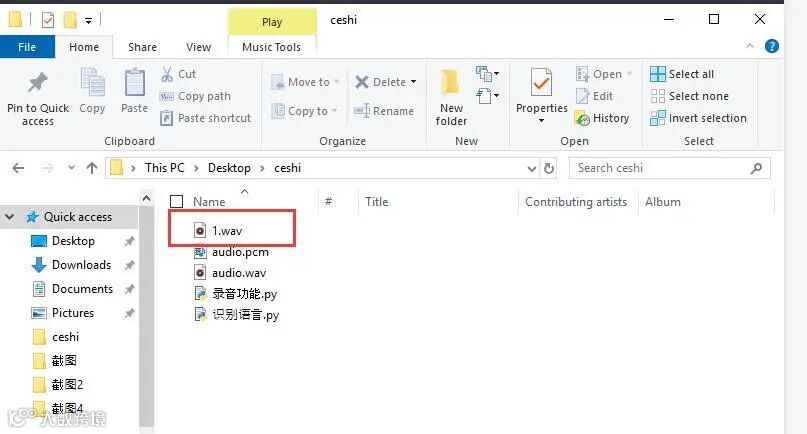

可以看到文件夹中多了一个1.wav的录音文件

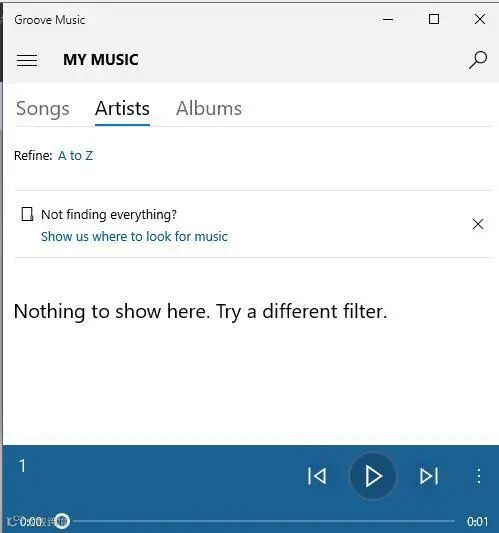

双击打开播放录音，发现就是刚刚我们所录的音，说明我们成功了。


5.5把录音代码写到一个函数当中，方便我们后面的调用


接下来,我们将这段录音代码,写在一个函数里面,如果要录音的话就调用


代码编写

建立一个文件 pyrec.py 并将录音代码和函数写在内


向上滑动阅览


# pyrec.py 文件内容

import pyaudio

import wave

CHUNK = 1024

FORMAT = pyaudio.paInt16

CHANNELS = 2

RATE = 16000

RECORD_SECONDS = 2



def rec(file_name):

    p = pyaudio.PyAudio()



    stream = p.open(format=FORMAT,

                    channels=CHANNELS,

                    rate=RATE,

                    input=True,

                    frames_per_buffer=CHUNK)



    print("开始录音,请说话......")



    frames = []



    for i in range(0, int(RATE / CHUNK * RECORD_SECONDS)):

        data = stream.read(CHUNK)

        frames.append(data)



    print("录音结束,请闭嘴!")



    stream.stop_stream()

    stream.close()

    p.terminate()



    wf = wave.open(file_name, 'wb')

    wf.setnchannels(CHANNELS)

    wf.setsampwidth(p.get_sample_size(FORMAT))

    wf.setframerate(RATE)

    wf.writeframes(b''.join(frames))

    wf.close()




代码中的rec 函数就是我们调用的录音函数,并且给他一个文件名,他就会自动将声音写入到文件中了


5.6通过代码实现把wav的音频文件转换为pcm的文件


新建一个文件 wav2pcm.py，这个文件里面的函数是专门为我们转换wav文件的。


使用 os 模块中的 os.system()方法，这个方法是执行系统命令用的, 在windows系统中的命令就是 cmd 里面写的东西,如dir , cd 这类的命令。


代码编写

# wav2pcm.py 文件内容

import os

def wav_to_pcm(wav_file):

    # 假设 wav_file = "音频文件.wav"

    # wav_file.split(".") 得到["音频文件","wav"] 拿出第一个结果"音频文件"  与 ".pcm" 拼接 得到结果 "音频文件.pcm"

    pcm_file = "%s.pcm" %(wav_file.split(".")[0])

    # 就是此前我们在cmd窗口中输入命令,这里面就是在让Python帮我们在cmd中执行命令

    os.system("ffmpeg -y  -i %s  -acodec pcm_s16le -f s16le -ac 1 -ar 16000 %s"%(wav_file,pcm_file))

    return pcm_file



5.7录音+语音识别


5.7.1代码编写

新建新的python文件，然后进行代码的编写


向上滑动阅览


import pyrec  #录音函数文件

import wav2pcm  #wav转换成pcm函数文件

from aip import AipSpeech   #百度语音识别库文件



APP_ID = '22240549'   #三个参数要与自己创建的应用对应的三个参数要一致

API_KEY = 'Px5NXYraIe9wIkCnvsba6y3c'

SECRET_KEY = 'dyFXnDy9RHmhgyoq20Y8W58xKKNpd2d4'


client=AipSpeech(APP_ID,API_KEY,SECRET_KEY)

pyrec.rec("1.wav") #录音并自动生成文件，文件名为1.wav

pcm_file=wav2pcm.wav_to_pcm("1.wav") #自动转换成pcm文件

#读取得到的pcm文件

with open(pcm_file,'rb')as fp:

    file_context=fp.read()

#通过百度的语音识别进行识别

res=client.asr(file_context,'pcm',16000,{

'dev_pid':1537,

      })

#打印出识别到的结果

print(res)

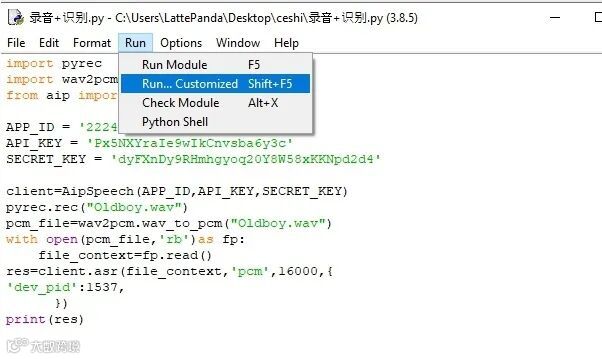

5.7.2运行程序

点击Run运行程序


5.7.2运行结果

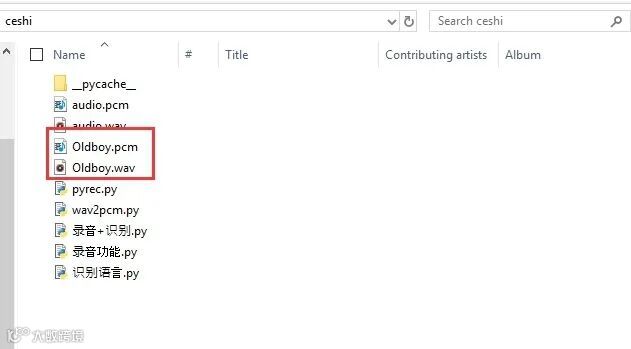

按照打印的提示进行录音，最终可以看到我们识别到了正确的结果。此时也可以看到我们的文件夹中多了两个名为Oldboy.wav和Oldboy.pcm的音频文件。


5.8加入pinpong库实现语音控制

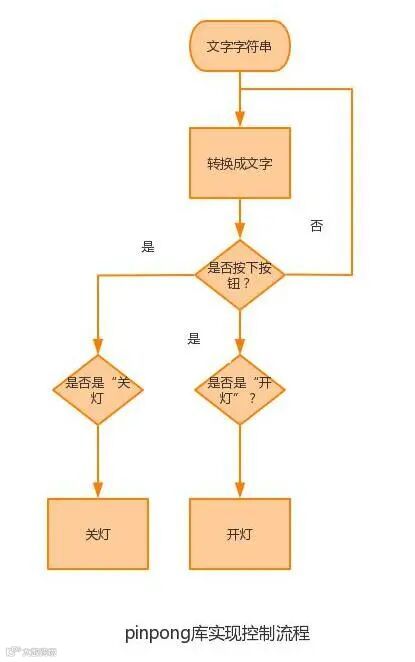

前面我们已经实现语音识别了，这里我们只需要通过识别到的结果进行判断，是否是我们所需要的指令，这样我们就可以控制我们的硬件了。还有我们的录音都是程序运行的瞬间就会启动录音功能，但是当我们用来控制硬件时语音一个触发条件，这样才更加方便我们实现语音控制。否则你想象一下我们每次实现语音控制，都要重新运行一下程序是不是很麻烦。这里我选用的按钮来替代触发的条件开关（当然你也可以选择其他的触发条件）。


大家是不是已经摩拳擦掌了，那么接下来我们就来进行程序的设计吧！


5.8.1代码编写


向上滑动阅览


import pyrec  #录音函数文件

import wav2pcm   #wav转换成pcm函数文件

import time    #导入时间库

from aip import AipSpeech   #调用百度的语音识别库

from pinpong.board import Board,Pin #导入pinpong库的相关内容

Board("leonardo").begin()   # lp一代自带leonardo主板，所以这里选择leonardo

led=Pin(Pin.D9,Pin.OUT)   #初始化led灯引脚为D9

btn=Pin(Pin.D10,Pin.IN)    #初始化按钮的引脚为D10



APP_ID = '22240549'   #三个参数要与自己创建的应用对应的三个参数要一致

API_KEY = 'Px5NXYraIe9wIkCnvsba6y3c'

SECRET_KEY = 'dyFXnDy9RHmhgyoq20Y8W58xKKNpd2d4'



client=AipSpeech(APP_ID,API_KEY,SECRET_KEY)

while True:       #循环执行

    b=btn.read_digital()    #读取D10号引脚的电平

    print(b)     #打印出D10引脚的电平状态

    time.sleep(1)    #等待1s

    if b==1:      #判断按钮状态是否等于1，如果等于则执行下面的代码

        pyrec.rec("Oldboy.wav")    #录音并自动生成文件，文件名为Oldboy.wav

        pcm_file=wav2pcm.wav_to_pcm("Oldboy.wav")  #自动转换成pcm文件

#读取得到的pcm文件

        with open(pcm_file,'rb')as fp:

          file_context=fp.read()

        #通过百度的语音识别进行识别

        res=client.asr(file_context,'pcm',16000,{

        'dev_pid':1537,



      })

#打印出识别到的结果

        print(res)

       #获得识别结果中的中文

        res_str=res.get("result")[0]

       #打印出识别的中文

        print(res_str)

        #判断识别结果中是否是开灯，如果是则执行开灯（给数字引脚D9高电平）

        if '开灯' in res_str:

            led.write_digital(1)

#判断识别结果中是否是关灯，如果是则执行关灯（给数字引脚D9低电平）

        if '关灯' in res_str:

            led.write_digital(0)



            time.sleep(0.5)    #消除抖动




5.8.2运行程序

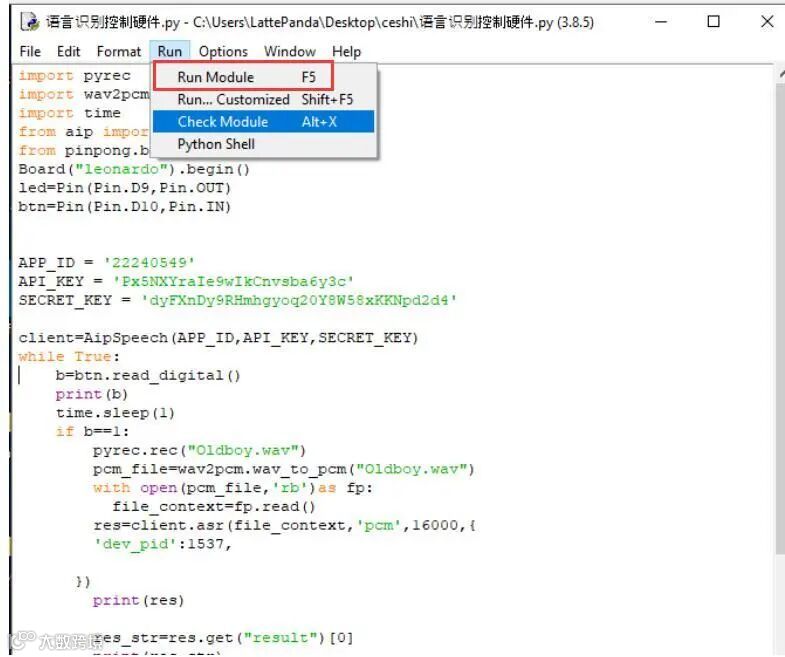

点击Run运行程序

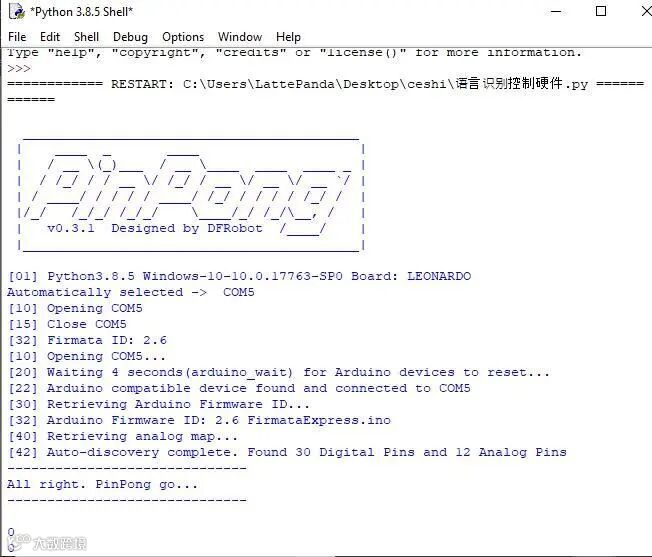

5.8.3运行结果

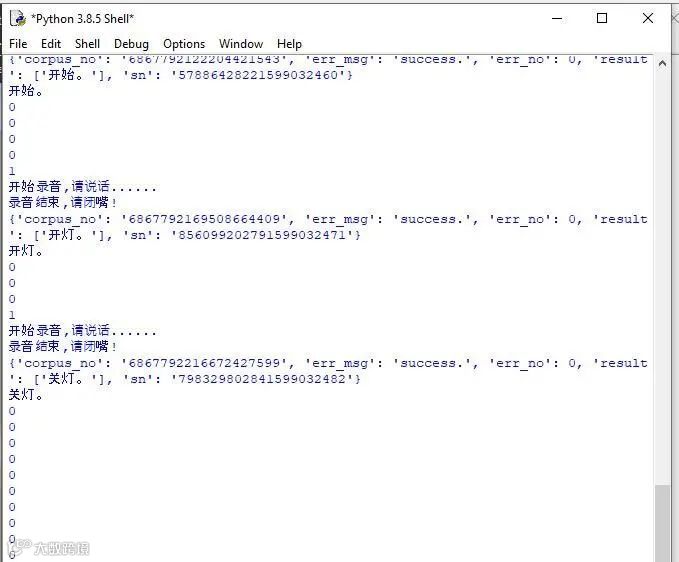

按下按钮即可进行录音，当录音内容为“开灯”时，我们可以看到D9号引脚的led灯被点亮。再次按下按钮进行录音，当录音内容为“关灯”时，我们可以看到D9号引脚的led灯熄灭了。


六、能力扩展



1、尝试利用不同指令去控制不同的硬件

2、本文中我们利用触发录音方式是按钮，可以选择其他的触发方式，有能力的人还可以尝试通过语音唤醒去制作，那样的话就和前文提到的“小度”功能一样了！
