【呼吸灯】基于Mind+Arduino入门教程04

在前面几章中，我们知道了如何通过程序来控制LED亮灭。但Arduino还有个很强大的功能，通过程序来控制LED的明亮度。Arduino UNO板上，数字引脚中有六个引脚标有“~”，分别是3、5、6、9、10、11，这个符号就说明该口具有PWM功能。我们动手做一下，在做的过程中体会PWM的神奇力量！下面就介绍一个呼吸灯，所谓呼吸灯，就是让灯有一个由亮到暗，再到亮的逐渐变化的过程，感觉像是在均匀的呼吸。

这个项目的硬件连接与项目一、二是完全相同的。如有不明白，可以回看项目一，或参照图4-1。

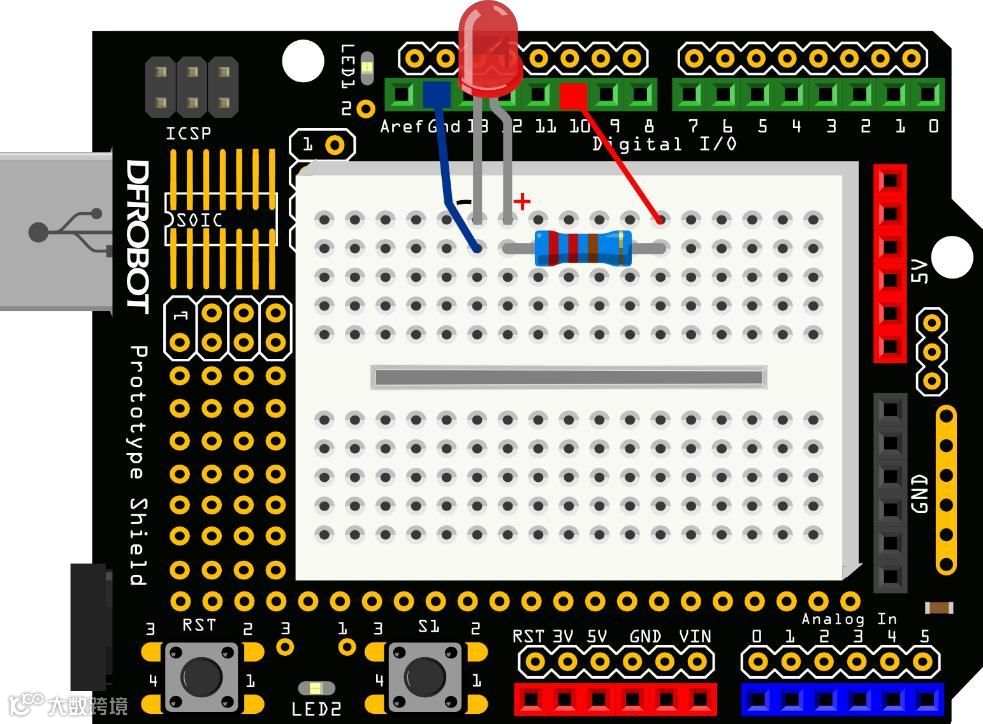

图4-1 呼吸灯连接示意图

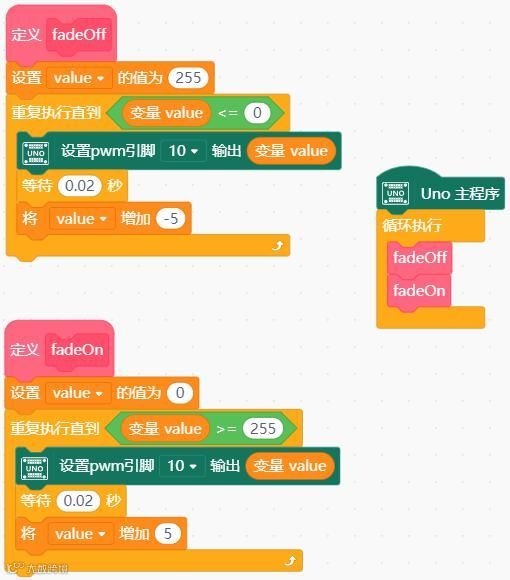

连接主板和电脑，打开Mind+载入扩展库，输入样例程序4-1所示程序。本项目中将用到一个新的循环，指令学习和代码学习中会有详细的讲解。

样例程序4-1：

代码下载完成后，我们可以看到LED会有个逐渐由亮到灭的一个缓慢过程，而不是直接的亮灭，如同呼吸一般，均匀变化。

1. volatile float mind_n_value;

2. // 函数声明

3. void DF_fadeOff();

4. void DF_fadeOn();

5.

6.

7. // 主程序开始

8. void setup() {

9.

10. }

11. void loop() {

12.     DF_fadeOff();

13.     DF_fadeOn();

14. }

15.

16.

17. // 自定义函数

18. void DF_fadeOff() {

19.     mind_n_value = 255;

20.     while (!(mind_n_value<=0)) {

21.         analogWrite(10, mind_n_value);

22.         delay(20);

23.         mind_n_value -= 5;

24.     }

25. }

26. void DF_fadeOn() {

27.     mind_n_value = 0;

28.     while (!(mind_n_value>=255)) {

29.         analogWrite(10, mind_n_value);

30.         delay(20);

31.         mind_n_value += 5;

32.     }

33. }

大部分代码我们已经很熟悉了，比如初始化变量声明、引脚设置、以及函数调用。

在主函数中，只有两个调用函数fadeOff和fadeOn。前者是让LED逐渐变暗，后者是逐渐变亮，以此来实现呼吸灯的效果。这两个函数的内容基本一致，在数值设置上存在一些差别，故先行学习其中一个。

19. void fadeOff() {

20.     mind_n_value = 255;

21.     while (!(mind_n_value<0)) {

22.         analogWrite(10, mind_n_value);

23.         delay(20);

24.         mind_n_value -= 5;

25.     }

26. }

fadeOff函数中出现了一个新的语句while，while语句通常在程序用作条件循环。

While（）{}

函数格式如下：

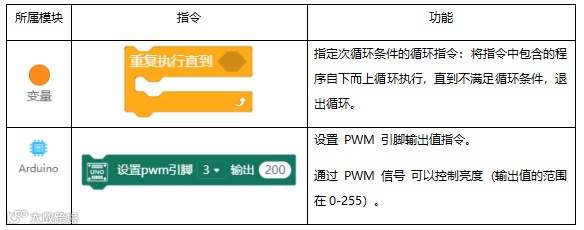

对应指令为：

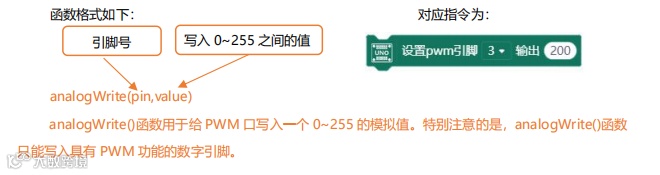

while语句中涉及了一个新函数：

￭ analogWrite( 10 ,mind_n_value );

如何发送一个模拟值到一个数字引脚呢？就要用到该函数，使用这个函数是要具备特定条件的——该数字引脚需具有PWM功能。观察一下Arduino板，查看数字引脚，你会发现其中6个引脚（3、5、6、9、10、11）旁标有“~”，这些引脚不同于其他引脚，因为它们可以输出PWM信号。

PWM是一项通过数字方法来获得模拟量的技术。数字控制来形成一个方波，方波信号只有开关两种状态（也就是我们数字引脚的高低）。通过控制开与关所持续时间的比值就能模拟到一个0到5V之间变化的电压。开（学术上称为高电平）所占用的时间就叫做脉冲宽度，所以PWM也叫做脉冲宽度调制。

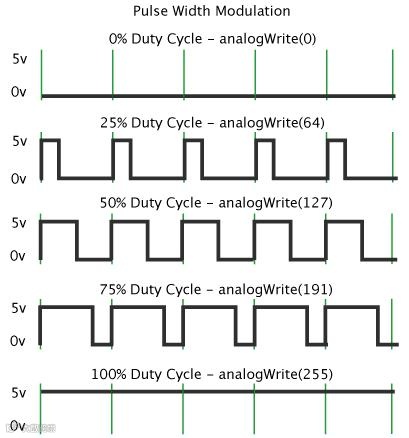

通过下面五个方波来更形象的了解一下PWM。

上图绿色竖线代表方波的一个周期。每个analogWrite(value)中写入的value都能对应一个百分比，这个百分比也称为占空比(Duty Cycle)，指的是一个周期内高电平持续时间比一个周期时间得到的百分比。图中，从上往下，第一个方波，占空比为0%，对应的value为0。LED亮度最低，也就是灭的状态。高电平持续时间越长，也就越亮。所以，最后一个占空比为100%的对应value是255，LED最亮。50%就是最亮的一半了，25%则相对更暗。

PWM比较多的用于调节LED灯的亮度。或者是电机的转动速度，电机带动的车轮速度也就能很容易控制了，在玩一些Arduino小车时，更能体现PWM的好处。

1. 同前两个项目，本课的第一条作业依旧是手动输入项目的代码，旨在养成这一习惯、勤加操练，为之后的项目打好必要的输入代码、编译后自行纠错debug能力的基础。

*如果遇到其他的编译报错可以登录DF创客社区查看或发帖询问。

2. 用LED能否做个火焰的效果，通过PWM使LED产生随机的亮度变化，来模拟一个火焰闪烁的效果。找个浅色罩子盖住效果更佳，可以放在家中作为小夜灯。

主要材料：一个红色LED、两个黄色LED以及220欧电阻。在这个实验中，有个函数会比较好用——random()，Mind+中对应的指令为在1和10之间取随机数。它可以产生一定范围内的随机数。

提示：可以先设定LED灯亮度，在其值附近产生一个随机数，比如random(120)+135，对应指令在0和120之间取随机数+135，让其值稳定在135附近，产生这种小幅变化，就更具有火焰跳跃感。不妨尝试一下。

random函数格式为：random（120）它能够从0-120随机取值。

具体其他用法可以查看下面链接的编程参考手册，会详细介绍这个函数的用法。之后的讲解中，我们可能有对些函数不进行详细说明，你可以通过这种方法来学习某个新函数。

可以登录：http://wiki.dfrobot.com.cn

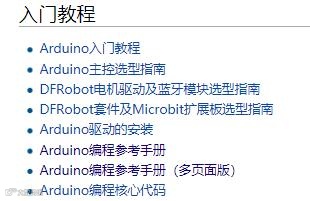

在“入门教程”中的“Arduino编程参考手册”可以学习更多的函数。

3. 尝试一个稍微有点难度的，通过两个按键，一个按键控制LED逐次变亮，另一个按键控制LED逐次变暗。
