冬季智控“转向衣”
设计背景
近日天气降温，不少人出门骑车时把自己包裹的严严实实，很多骑车人都戴着羽绒外衣上连接的帽子，但这样却很容易遮挡视线影响听觉而发生交通事故。作者提醒：骑车时尽量不要戴与上衣连接在一起的帽子，行驶中要集中精力，以防发生事故。

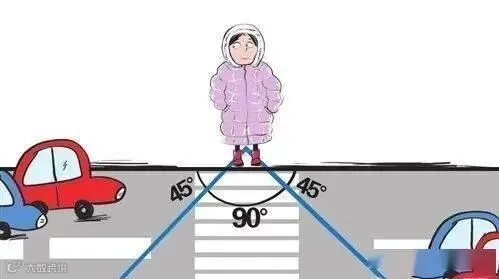

骑车人在转弯时，需要转动头部观察路况，但帽子并不会完全跟着头部移动，往往完全看到后方时，正前方又会被帽檐另一边遮住，造成视线盲区，人双眼的视角宽度约为180°，几乎是一个平面，但是带上羽绒服上的连衣帽视野宽度将不足90°，大大降低了观察范围。而且由于帽子宽大，骑车人的听觉也会受到影响，很容易对路况做出误判，危及行车安全。
“武装”得严严实实的骑车人，很多转弯和横穿马路时不摘下帽子左右观察，很容易发生事故。

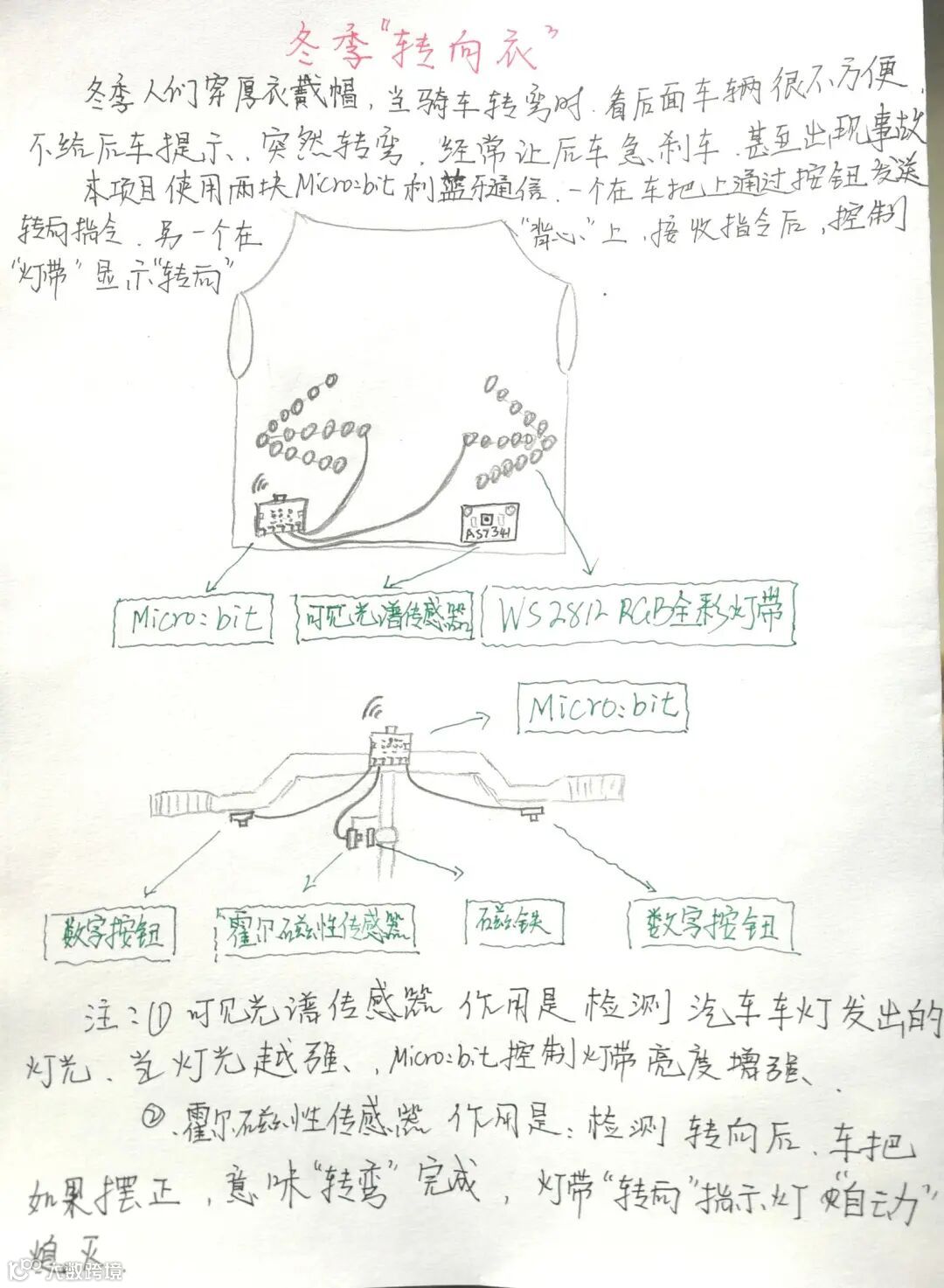

设计方案
本项目使用两块Microbit主控板，利用蓝牙通信。一个在车把上通过按钮发送转向指令，另一个在“背心”上，接收指令后，控制“灯带”显示“转向”。
其中，1、可见光谱传感器，作用是检测汽车车灯发出的灯光，当发现有汽车灯光及灯光越强，Microbit控制灯带亮度增强。（因暂时传感器未到，未在项目中使用）2、霍尔磁性传感器，作用是检测转向后，当车把摆正，意味“转变”完成，灯带“转向”指示灯“自动”熄灭。
材料清单
micro:bit V2 编程入门开发板（实际用的V1）x2
micro:IO Extend micro:bit 掌控板 IO扩展板 x1
数字大按钮模块 x1
炫彩 WS2812 RGB LED可剪裁黑色灯带 120灯 x1
霍尔磁性传感器 x2
充电宝 x2
磁石 x1
转向指示灯制作
没有将灯带剪断再连接，而是将整个灯带弯曲，部分折叠，完成“转向指示灯”制作。

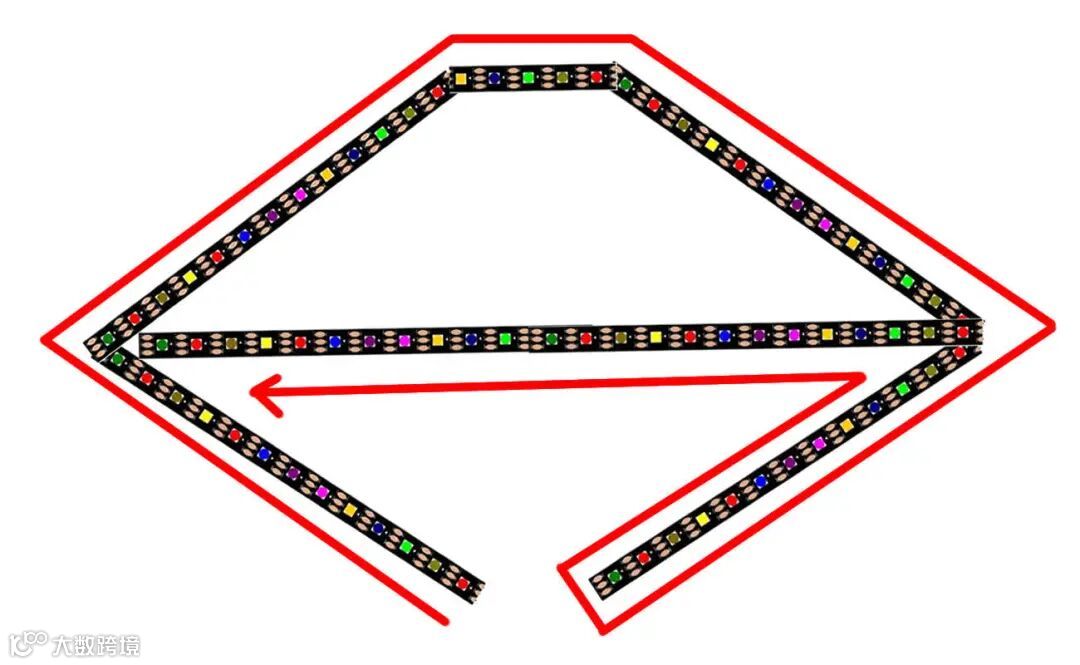

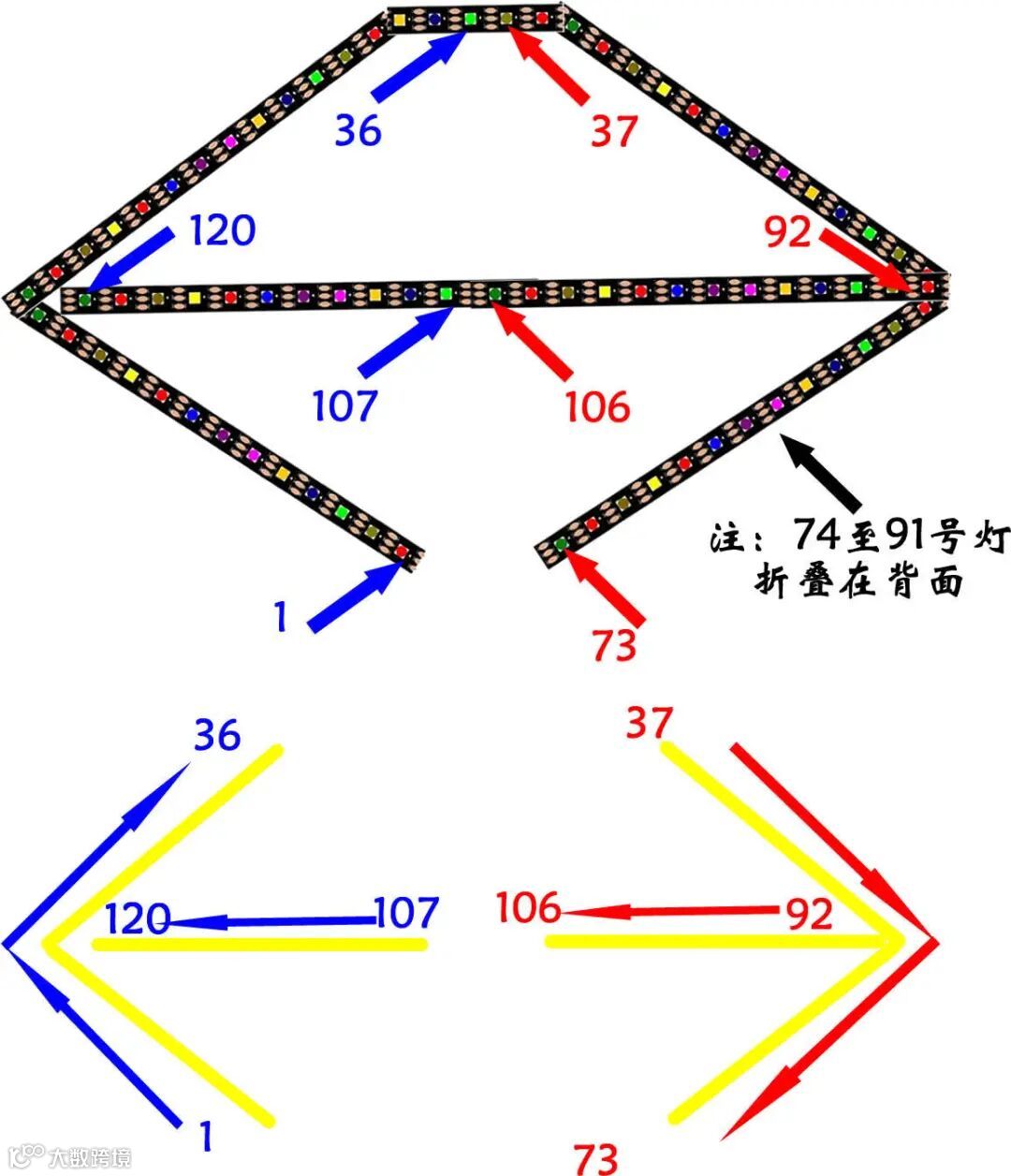

整个灯带分段显示，形成左右箭头式指示灯，1至36和107至120组成左箭头指示灯，37至73和92至106组成右箭头指示灯
转向指示灯电路连接图

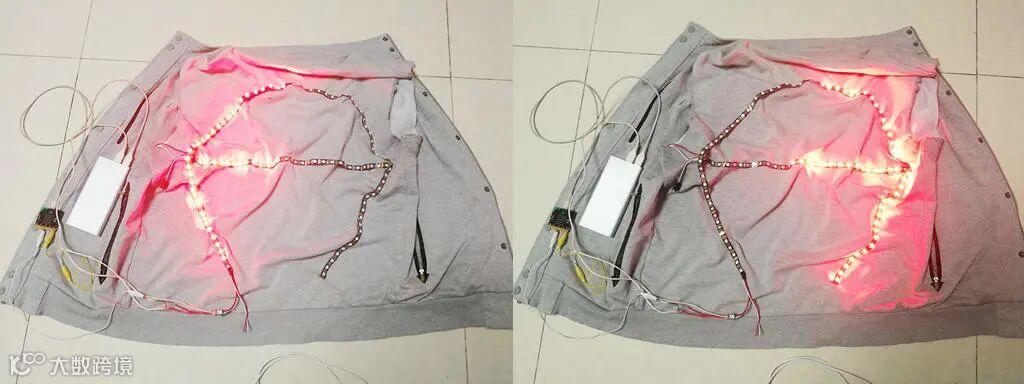

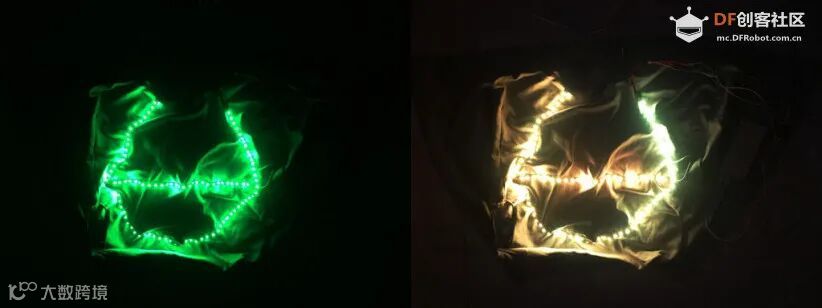

转向指示灯实物图
车把按钮装置

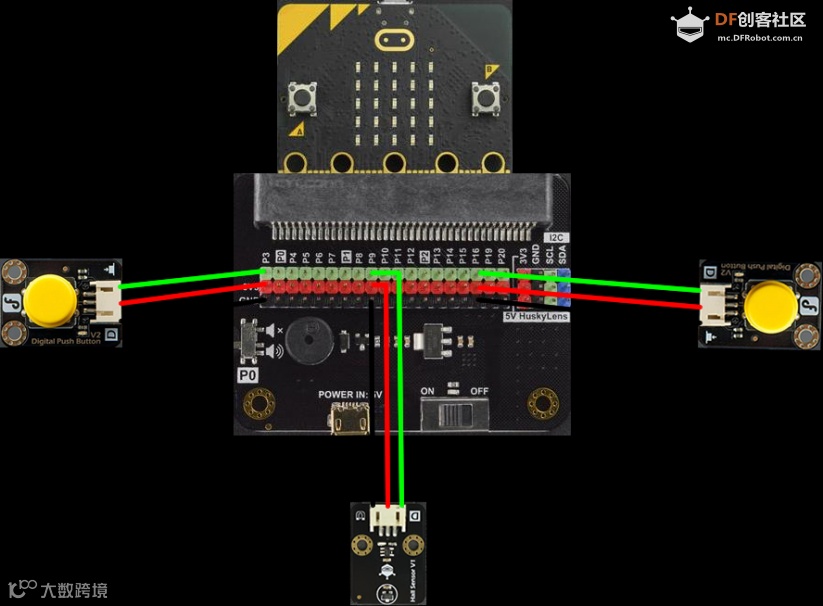

车把按钮装置电路图

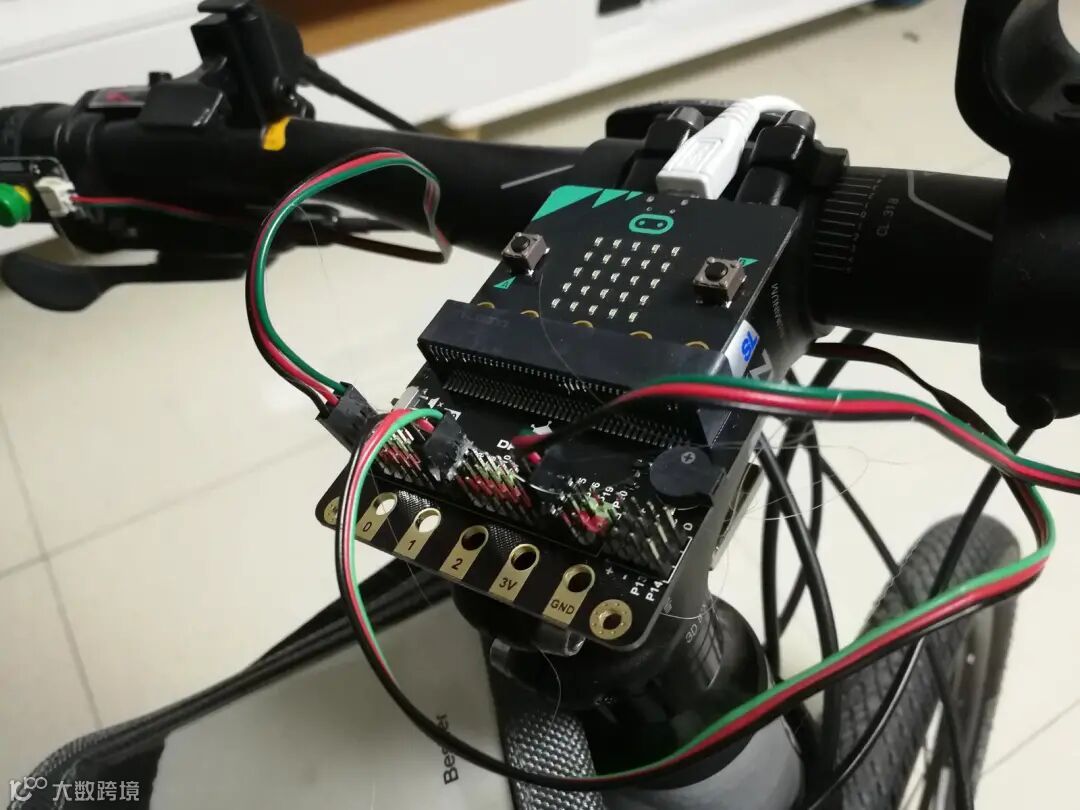

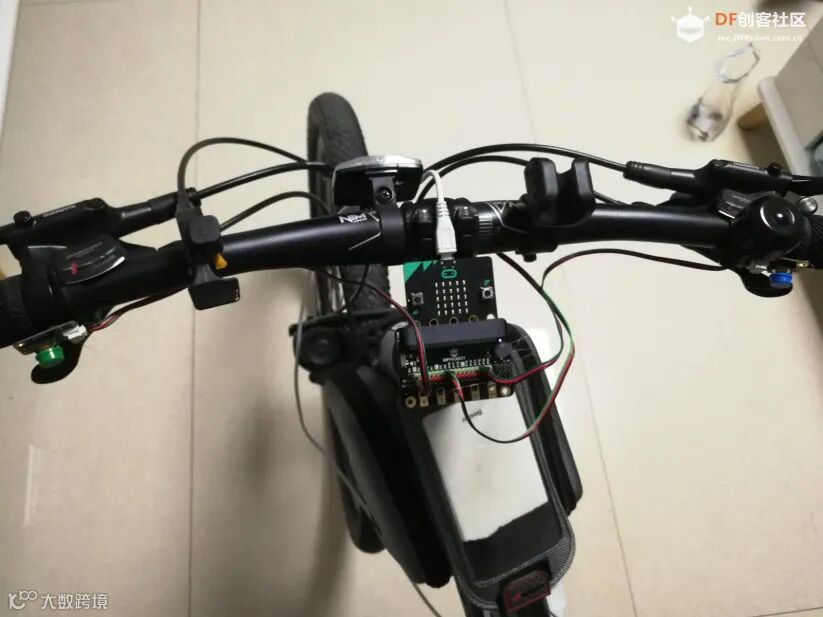

车把按钮装置实物图
Mind+程序

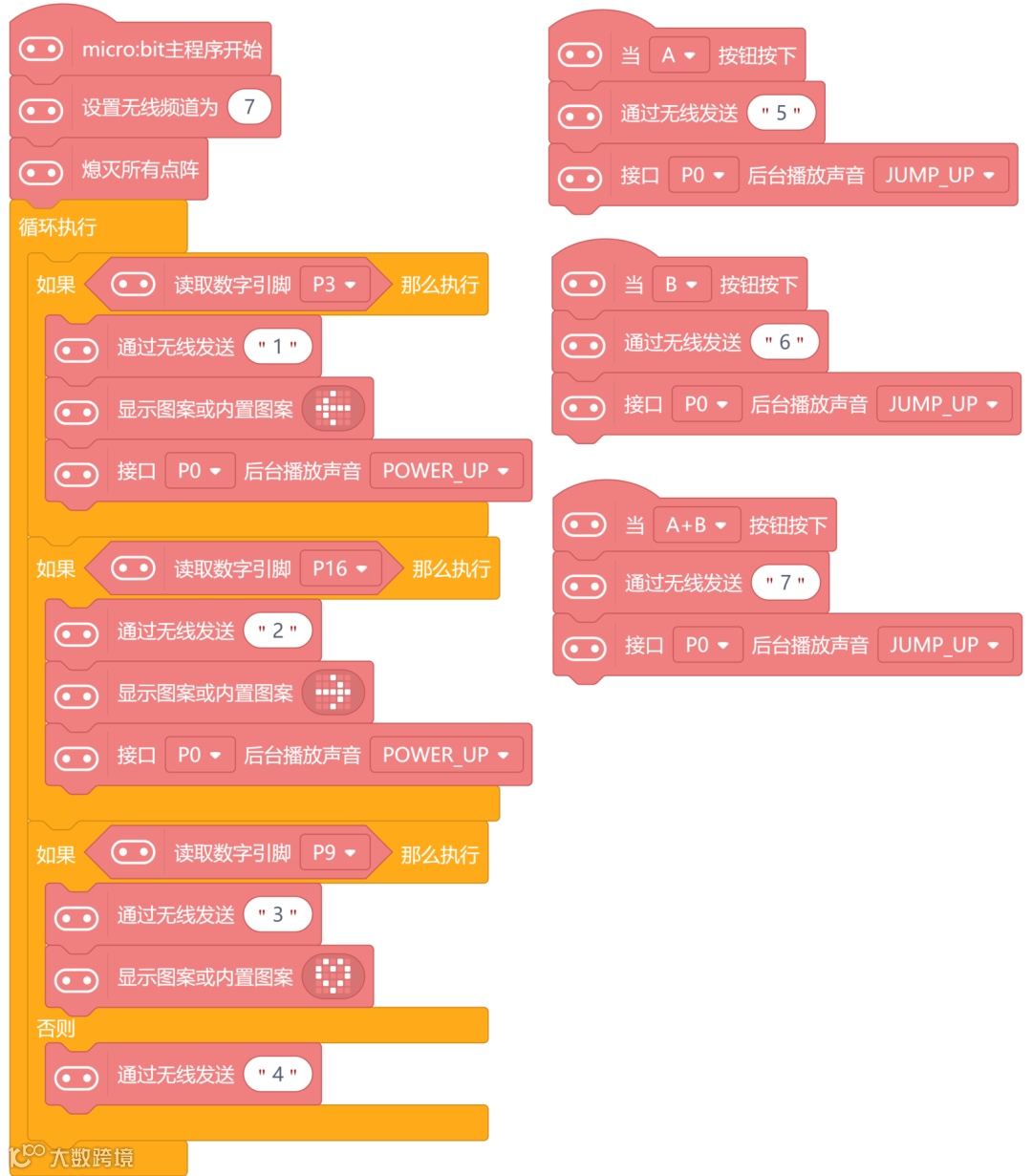

车把按钮Mind+程序

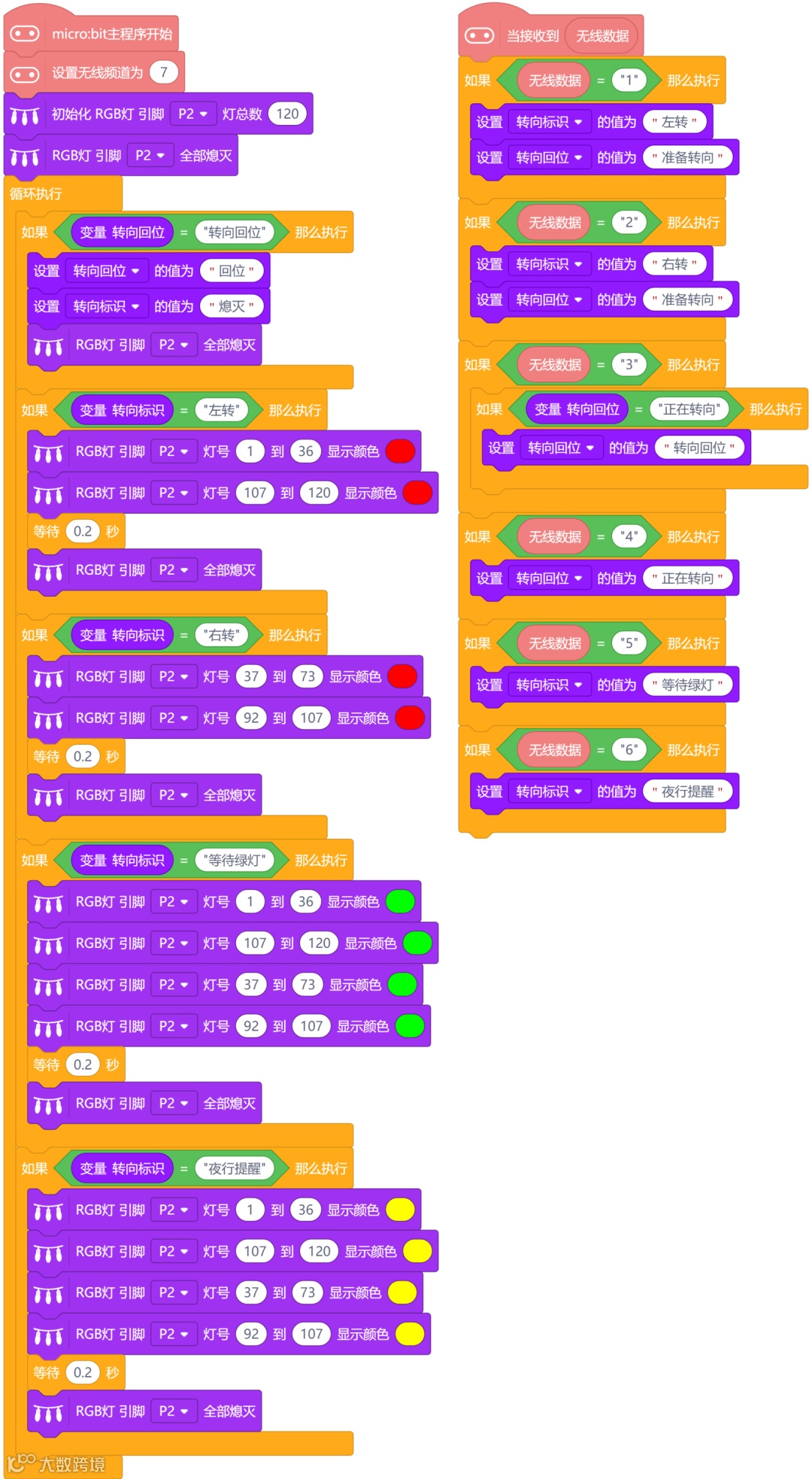

转向指示灯Mind+程序
视频演示
转向衣测试视频
转向衣演示视频
本文作者：云天
来源：DF创客社区
